WDP-28A3 - Dzwonek do drzwi Eura - Bezpłatna instrukcja obsługi

Typ produktu	Dzwonek do drzwi bezprzewodowy
Model	WDP-28A3
Marka	Eura
Zasięg	Do 100 metrów w otwartej przestrzeni
Liczba dzwonków	1 przycisk + 1 głośnik wewnętrzny
Zasilanie przycisku	Bateria 12V (np. A23)
Zasilanie odbiornika	Baterie AA 1.5V x 3 (brak w zestawie)
Wymiary przycisku	8 x 4 x 2 cm
Wymiary odbiornika	10 x 6 x 3 cm
Waga całkowita	Około 150 g
Liczba melodii	Do 36 różnych dźwięków
Regulacja głośności	Tak, płynna regulacja
Wodoodporność przycisku	IP44 (odporny na zachlapania)
Kolor	Biały
Wskaźnik LED	Przycisk świeci po naciśnięciu
Montaż	Ścienny za pomocą taśmy dwustronnej lub wkrętów
Kompatybilność	Praca z wieloma odbiornikami (możliwość rozszerzenia)
Gwarancja	2 lata
Akcesoria w zestawie	Przycisk, odbiornik, taśma montażowa, instrukcja
Konserwacja	Przecierać suchą szmatką; nie używać agresywnych środków
Bezpieczeństwo	Nie narażać na długotrwałe działanie wilgoci; baterie wymieniać przy wyczerpaniu
Informacje ogólne	Produkt zgodny z normami CE

Często zadawane pytania - WDP-28A3 Eura

Jak zamontować dzwonek Eura WDP-28A3?

Przycisk montuje się na zewnątrz (np. przy drzwiach) za pomocą dołączonej taśmy dwustronnej lub wkrętów. Odbiornik należy umieścić wewnątrz w suchym miejscu. Upewnij się, że zasięg jest wystarczający.

Jakie baterie są potrzebne do dzwonka?

Przycisk wymaga jednej baterii 12V (np. A23). Odbiornik zasilany jest trzema bateriami AA 1.5V (brak w zestawie). Zalecamy stosowanie baterii alkalicznych.

Jaki jest zasięg działania dzwonka?

Zasięg wynosi do 100 metrów w otwartej przestrzeni. W budynkach zasięg może być mniejszy ze względu na ściany i przeszkody.

Jak zmienić melodię dzwonka?

Naciśnij przycisk zmiany melodii na odbiorniku. Każde naciśnięcie wybiera kolejną melodię. Dostępnych jest do 36 różnych dźwięków.

Czy można regulować głośność?

Tak, odbiornik posiada pokrętło lub przyciski regulacji głośności. Można dostosować poziom dźwięku do własnych preferencji.

Czy przycisk jest wodoodporny?

Tak, przycisk ma klasę ochrony IP44, co oznacza odporność na bryzgi wody. Nie należy go jednak zanurzać ani narażać na intensywny deszcz.

Jak zsynchronizować przycisk z odbiornikiem?

Włóż baterie do obu urządzeń. Naciśnij przycisk synchronizacji na odbiorniku (zazwyczaj mały przycisk na spodzie), a następnie naciśnij przycisk dzwonka. Potwierdzeniem będzie sygnał dźwiękowy.

Co zrobić, gdy dzwonek nie działa?

Sprawdź baterie w przycisku i odbiorniku. Upewnij się, że nie są rozładowane. Jeśli problem nadal występuje, przeprowadź ponowną synchronizację. Sprawdź również zasięg i przeszkody.

Czy można dodać dodatkowe odbiorniki?

Tak, dzwonek WDP-28A3 umożliwia parowanie z wieloma odbiornikami tej samej serii. Można rozszerzyć system o dodatkowe głośniki w innych pomieszczeniach.

Jak czyścić dzwonek?

Wyjmij baterie przed czyszczeniem. Przecieraj obudowę suchą lub lekko wilgotną szmatką. Nie używaj środków chemicznych ani ściernych. Unikaj dostania się wilgoci do wnętrza.

INSTRUKCJA OBSŁUGI WDP-28A3 Eura

DZWONEK BEZPRZEWODOWY

WDP-28A3 CHORUS

Przed pierwszym uruchomieniem dzwonka należy sprawdzić, czy przycisk jest fabrycznie zakodowany. Jeżeli nie jest, należy tego dokonać za pomocą specjalnego przełącznika S1 w odbiorniku, dostępnego po zdjęciu tylnej obudowy odbiornika:

1. Kodowanie zestawu

Aby poprawnie sparować odbiornik z nadajnikiem należy kolejno:

- włożyć 3 sprawne baterie zasilające do komory baterii odbiornika,

- wcisnąć i zwolnić przycisk kodujący S1 w odbiorniku,

- wcisnąć przycisk wywołania w nadajniku, jeśli odbiornik wygeneruje dźwięk gongu, urządzenia sa sparowane poprawnie.

Aby z odbiornikiem sparować dodatkowe nadajniki, należy ponownie wcisnąć

i zwolnić przycisk S1, po czym wcisnąć przycisk wywołania w kolejnym nadajniku.

Uwaga: Maksymalnie 4 nadajniki można sparować z 1 odbiornikiem, po zakodowaniu większej ilości nadajników, najstarsze nadajniki zostaną automatycznie rozkodowane (tylko ostatnie 4 będą zapamiętane).

Z kolei z 1 nadajnikiem można sparować nieograniczona ilość odbiorników.

S1 F/6110400 GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND

2. Rozkodowanie zestawu

Aby anulować komunikację nadajnika z odbiornikiem (rozkodować zestaw) należy kolejno:

- wcisnąć i przytrzymać przycisk kodujący S1 w odbiorniku,

- trzymając wciśnięty przycisk S1, wyjąć i ponownie włożyć baterie zasilające do odbiornika,

- po okresie ok. 3 sekund od ponownego załadowania baterii do odbiornika zwolnić przycisk S1 - zestaw zostanie rozkodowany.

3. Instrukcja montażu i obsługi

3.1. Dzwonek (odbiornik)

W celu zamontowania dzwonka należy:

1. W wybranym miejscu zamocować 1 kołek rozporowy wraz z wkrętem o średnicy max 5 mm.

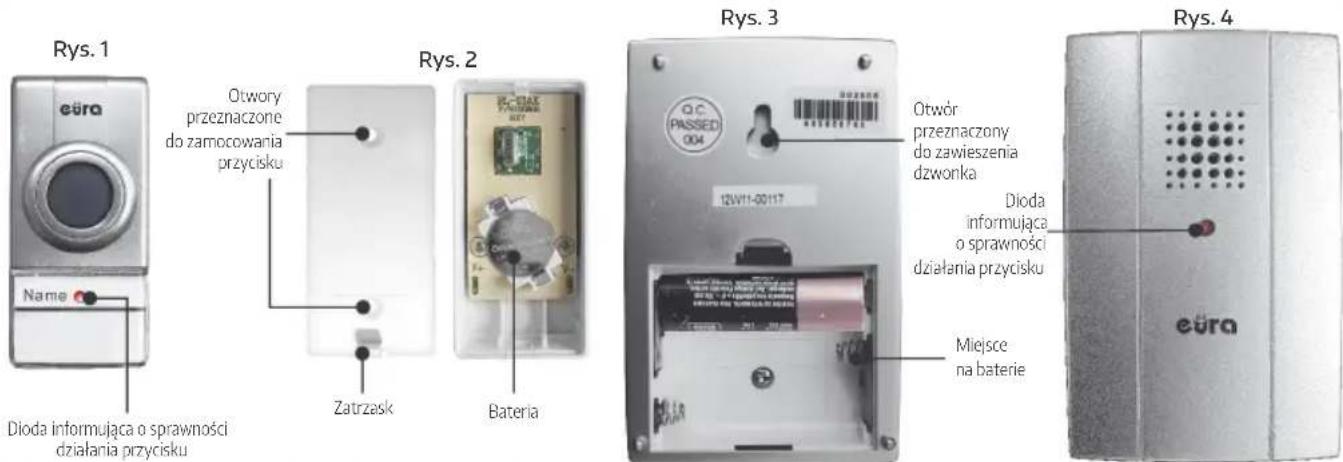

2. Z tyłu obudowy dzwonka zdjąć osłone i umieścić trzy sprawne baterie LR6 1,5V zgodnie z oznaczeniem "+" -" (patrz rys. 3).

3. Założyć właściwie osłonę baterii, a następnie zawiesić dzwonek na kołku, wykorzystując otwór w tylnej ścianie dzwonka (patrz rys. 3).

3.2. Przycisk (nadajnik)

W celu zamontowania przycisku należy:

1. W wybranym miejscu umieścić dwa kołki rozporowe przeznaczone do zamocowania tylnej ściany przycisku (patrz rys. 2).
2. Zdjąć pokrywę tylnej ściany przycisku ostrożnie naciskając mały plastikowy zatrzask
3. Włożyć sprawną baterię CR2032 zgodnie z oznaczeniem "+" -" (patrz rys. 2).
4. Sprawdzić działanie przycisku - po naciśnięciu zaświeci się czerwona dioda umieszczona na froncie przycisku.
5. Wybrać odpowiadający rodzaj dźwięku mikroprzełącznikiem znajdującym się na froncie nadajnika pod przezroczystą osłoną tabliczki. Każde wciśnięcie mikroprzełącznika powoduje zmianę melodii dzwonka.
6. Zamocować przycisk na zatrzasku tylnej ściany.

UWAGA

Przycisk nie jest hemetyczny! W razie montażu przycisku w miejscu niezabezpieczonym przed opadami atmosferycznymi, wskazane jest zastosowanie dodatkowej osłony nad nim, która uniemożliwi przedostanie się wody do jego wnętrza.

DZWONEK BEZPRZEWODOWY

WDP-28A3 CHORUS

CHARAKTERYSTYKA URZĄDZENIA:

ż32 dźwięki do wyboru

źwybór dźwięku za pomocą przycisku wewnątrz nadajnika znacznie wydłuża żywotność baterii

żasieg działania do 50 m w terenie otwartym

ztransmisja radiowa nie zakłócająca pracy i przycisku innych urządzeń żnowoczesne wzornictwo

żzasilenie bateryjne - dzwonka i przycisku

żastosowana w urządzeniu technologia cyfrowa

żsygnalizacja optyczna dzwonienia - dzwonka

PRZYKŁADOWE MOŻLIWOŚCI ROZBUDOWY ZESTAWU W SYSTEMIE EURA BELL+

Dzięki zastosowaniu specjalnego systemu kodowania nadajnika i odbiornika, istnieje możliwość rozbudowy zestawu o kolejne elementy, nie zakłócając przy okazji innych produktów tej samej marki, które mogą znaleźć się w pobliżu. Zgodność kodów dzwonka i przycisku umożliwia rozbudowę i dowolną aranżację zestawu.

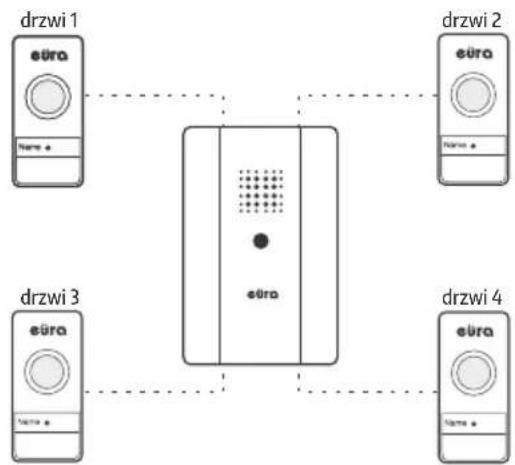

Przykład 1 (dwa lub więcej przycisków obsługujących jeden dzwonek)


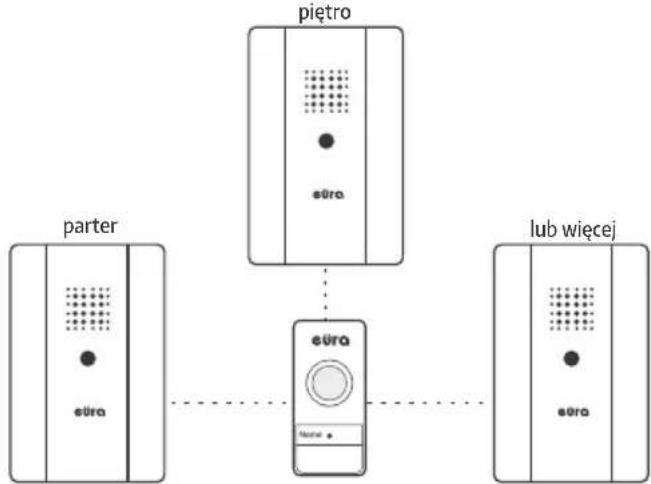

Przykład 2 (dwa lub więcej dzwonków obsługiwanych przez jeden przycisk)

W skład zestawu wchodzą: dzwonek (odbiornik) i przycisk (nadajnik)

DANE TECHNICZNE	DZWONEK	PRZYCISK
Zasilanie	4,5V DC (3 baterie LR6 1,5V)	3V DC (1 bateria CR2032)
Transmisja	radiowa
Częstotliwość	433,92 MHz
Moc nadajnika	10 dB
Zasięg działania	do 50 m w otwartym terenie
Max poziom dźwięku generowanego przez dzwonek	około 80 dB/ 1 m	-
Temperaturowy zakres pracy	od 0 °C do +35 °C	od -10 °C do +35 °C
Stopień ochrony obudowy	IP 20	IP 44
Waga netto	0,08 kg	0,03 kg

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkocliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub rny zajmującej się recyklingiem odpadów. nr rej. BDO 000015700 ElektroEko Informacje na temat mięsc ziberania zużytego sprzętu elektrycznego i elektronicznego znaleźć można na stronie organizacji odczysku http://www.elektroeko.pl

W przypadku zniszczenia bądź kradzieży dzwonka lub przycisku zastosowany w urządzeniu system kodowania, umożliwia wymianę którego kolwiek z wymienionych elementów na nowy.

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - dzwonek bezprzewodowy WDP-28A3 CHORUS jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.eura-tech.eu
