INSTRUKCJA OBSŁUGI WDP-05A3 Eura

DZWONEK BEZPRZEWODOWY

WDP-05A3 BIAŁY

Możliwość rozbudowy

Zasieg pracy

Bez- przewodowy

Zasilanie sieciowe

Możliwość wyboru melodii

Sygnalizacja akustyczna

Przed pierwszym uruchomieniem dzwonka należy przeprowadzić procedurę kodowania, niezbędną do poprawnego sparowania odbiornika z nadajnikiem. Należy tego dokonać za pomocą specjalnego przełącznika, który znajduje się z boku obudowy odbiornika:

1. Kodowanie zestawu

Aby poprawnie sparować odbiornik z nadajnikiem należy kolejno:

• wetknąć odbiornik do gniazda zasilającego \~230V,
• wcisnąć i zwolnić przycisk kodujący z boku obudowy odbiornika,
• wcisnąć przycisk wywołania w nadajniku, jeśli odbiornik wygeneruje dźwięk gongu, urządzenia są sparowane poprawnie.
• aby z odbiornikiem sparować dodatkowe nadajniki, należy ponownie wcisnąć i zwolnić przycisk kodujący, po czym wcisnąć przycisk wywołania w kolejnym nadajniku.

Uwaga: Maksymalnie 4 nadajniki można sparować z 1 odbiornikiem, po zakodowaniu większej ilości nadajników, najstarsze nadajniki zostaną automatycznie rozkodowane (tylko ostatnie 4 będą zapamiętane). Z kolei z 1 nadajnikiem można sparować nieograniczona ilość odbiorników.

2. Rozkodowanie zestawu

Aby anulować komunikację nadajnika z odbiornikiem (rozkodować zestaw) należy kolejno:

• wcisnąć i przytrzymać przycisk kodujący w odbiorniku,
  – trzymając wciśnięty przycisk kodujący, wyjąć odbiornik z gniazdka, po czym wetknąć go ponownie,
• po okresie ok. 3 sekund od ponownego podłączenia odbiornika do gniazdka zwolnić przycisk kodujący, zestaw zostanie rozkodowany.

3.Instrukcja montażu i obsługi

3.1. Przycisk (nadajnik)

W celu zamontowania przycisku należy:

1. W wybranym miejscu umieścić dwa kołki rozporowe przeznaczone do zamocowania tylnej ściany przycisku (patrz rys. 2).
2. Zdiąć pokrywę tylnej ściany przycisku ostrożnie podważając mały plastikowy zatrzask u dołu.

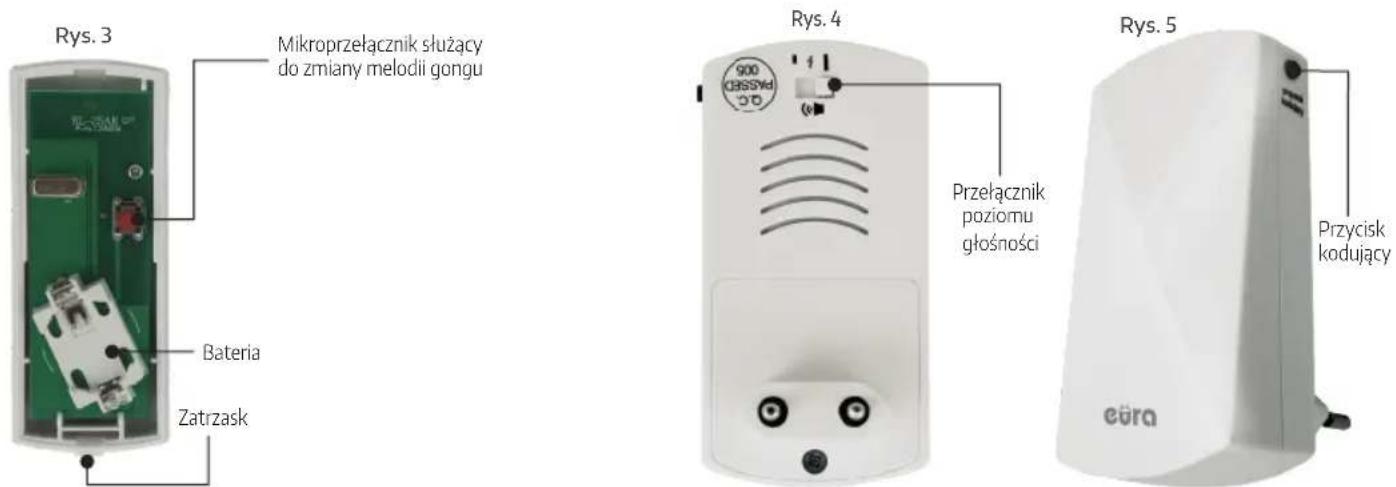

3. Wybrać odpowiadający rodzaj dźwięku mikroprzełącznikiem znajdującym się wewnątrz przycisku (patrz rys. 3). Każde wciśnięcie mikroprzełącznika powoduje zmianę dźwięku dzwonka.
4. Sprawdzić działanie przycisku - po naciśnięciu zaświeci się dioda umieszczona na froncie przycisku (patrz rys. 1).
5. Zamontować przycisk na zatrzasku tylnej ściany.

3.2. Dzwonek (odbiornik)

Dzwonek wystarczy umieścić w wolnym gniazdku sieciowym \~230V/50Hz, znajdującym się w zasięgu nadajnika.

UWAGA

W razie montażu przycisku w miejscu niezabezpieczonym przed opadami atmosferycznymi, zaleca się zainstalowanie nad nim dodatkowej osłony, która uniemożliwi przedostanie się wody do jej wnętrza.

Rys.1 Name Sygnalizacja optyczna działania dzwonka euro

Rys. 2 zatrzask Otwory przeznaczone do zamocowania przycisku

DZWONEK BEZPRZEWODOWY

WDP-05A3 BIAŁY

CHARAKTERYSTYKA URZĄDZENIA

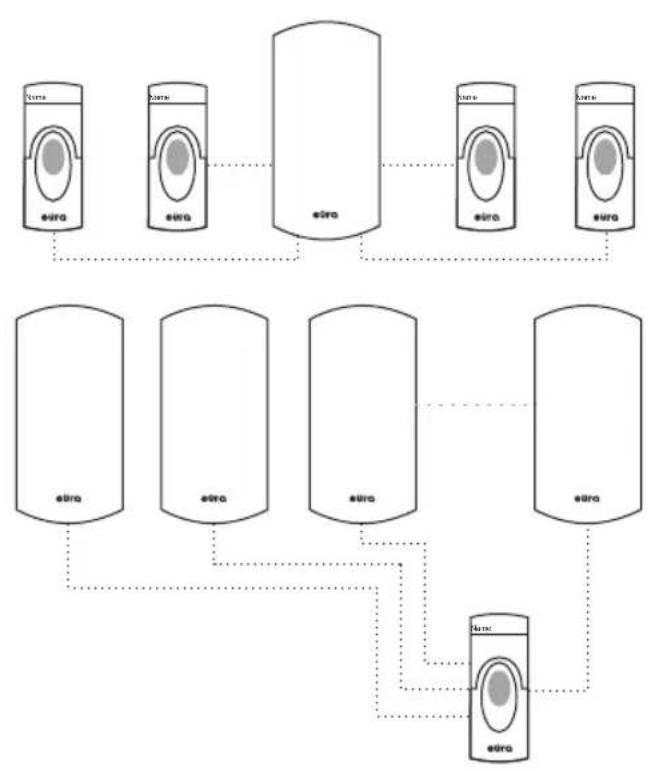

• możliwość rozbudowy zestawu o dodatkowe nadajniki i odbiorniki,
  • 16 dźwięków do wyboru,
• wybór dźwięku za pomocą przycisku wewnątrz nadajnika,
• łatwość obsługi i montażu,
• zasięg działania do 50 m w terenie otwartym,
• transmisja radiowa nie zakłóca pracy innych urządzeń,
• zasilanie \~230V/50Hz dzwonka (odbiornika),
• zastosowana w nadajniku technologia cyfrowa znacznie wydłuża żywotność baterii,
• sygnalizacja optyczna dzwonienia przycisku,
• nowoczesne wzornictwo.

W skład zestawu wchodzą: dzwonek (odbiornik) i przycisk (nadajnik)

DANE TECHNICZNE	DZWONEK	PRZYCISK
Zasilanie	~230V/50Hz	3V DC (1 bateria CR2032)
Transmisja	radiowa
Częstotliwość	433,92 MHz (±250 kHz)
Maks. moc promieniowania	<5mW
Zasięg działania	max 50 m w otwartym terenie
Max poziom dźwięku generowanego przez dzwonek	80 dB/ 1 m	-
Temperaturowy zakres pracy	od 0 °C do +35 °C	od -10°C do +35°C
Stopień ochrony obudowy	IP 20	IP 44
Waga netto:	0,09 kg	0,04 kg

W przypadku zniszczenia bądź kradzieży dzwonka lub przycisku zastosowany w urządzeniu system kodowania, umożliwia wymianę któregokolwiek z wymienionych elementów na nowy.

Zuzyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospociarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zuzyte urządzenie należy skłować w miejscach do tego przeznaczonych. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zuzytego produktu należy zwrócić się do organu władz lokalnych lub firmy zajmującej się recyklingiem odpadów. Elektro Eko Informacje na temat miejsc zbirania zuzytego sprzętu elektrycznego elektronicznego znaleźć można na stronie organizacji odzysku http://www.elektroeko.pl nr rej. BDO 000015700

SPECJALNY SYSTEM KODOWANIA UMOŻLIWIA ROZBUDOWĘ ZESTAWU EURA BELL+

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - dzwonek bezprzewodowy WDP-05A3 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.eura-tech.eu

5 905548 276595

Eura-Tech Sp. z o.o. ul. Przemysłowa 35A, 84-200 Wejherowo, Poland

www.eura-tech.eu
