INSTRUKCJA OBSŁUGI VDA-42A3 Eura

Ogólne zasady bezpiecznego użytkowania produktu

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw i modyfikacji.

Pamiętaj, aby:

• użytkować urządzenie zgodnie z jego przeznaczaniem, trzymać je z daleka od wilgoci i ognia,
• nie wrzucać do ognia, nie uderzać, nie miażdżyć i nie narażać urządzenia na uszkodzenia mechaniczne,
• nie czyścić urządzenia wodą ani rozpuszczalnikami i innymi chemikaliami,
• czyścić obudowę urządzenia wyłącznie, gdy źródło zasilania jest odcięte (można do tego wykorzystać zwilżoną szmatkę, ale po jej użyciu odczekać do całkowitego przeschnięcia obudowy)
• nie dokonywać samodzielnych modyfikacji i napraw.

Uwaga: Urządzenia posiadające współczynnik wnikania wyższy lub równy IP44 mogą być montowane na zewnątrz (np. przyciski dzwonkowe, kasety zewnętrzne wideodomofonów, kamery itp.). Informacje o współczynniku wnikania zawarte są w specyfikacji technicznej urządzenia.

1. CHARAKTERYSTYKA MONITORA

Monitor wyposażony jest w kolorowy wyświetlacz LCD o przekątnej 7”. Urządzenie umożliwia komunikacje z osobą odwiedzającą, podgląd otoczenia kamery oraz sterowanie ryglem przy wejściu na posesję oraz umożliwia sterowanie drugim wejściem na posesję. Pokrętła regulacyjne umożliwiają dostosowanie głośności rozmowy, jasności oraz nasycenia obrazu. Używając przycisku znajdującego się nad nimi użytkownik może wybrać jedną z 16 dostępnych melodii gongu, a przesuwając przełącznik - zmie-nić jej głośność.

2. BUDOWA MONITORA

Budowa monitora VDA-42A3 jest pokazana na rys. 1.

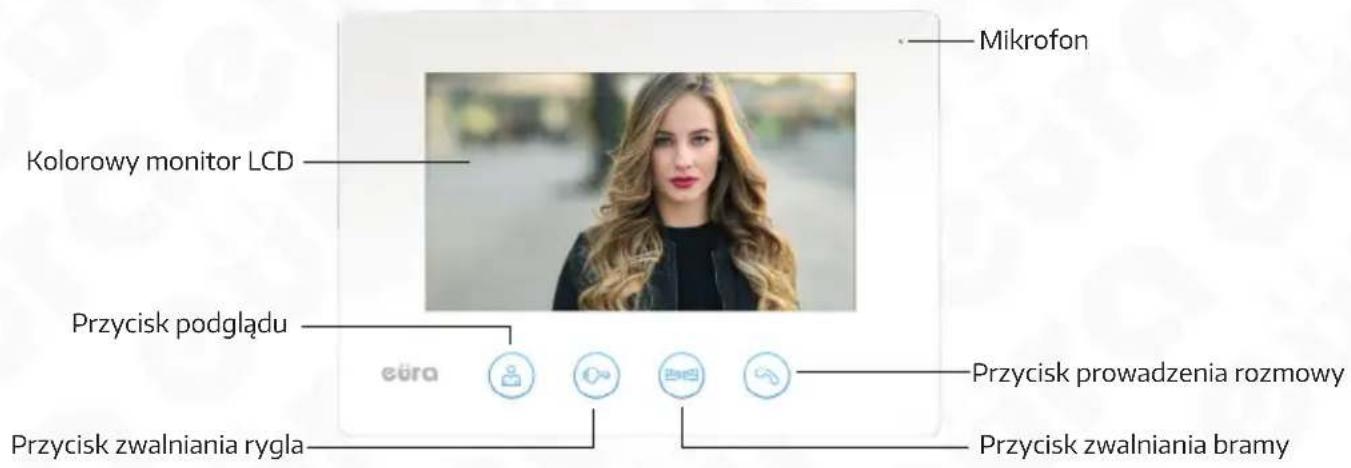

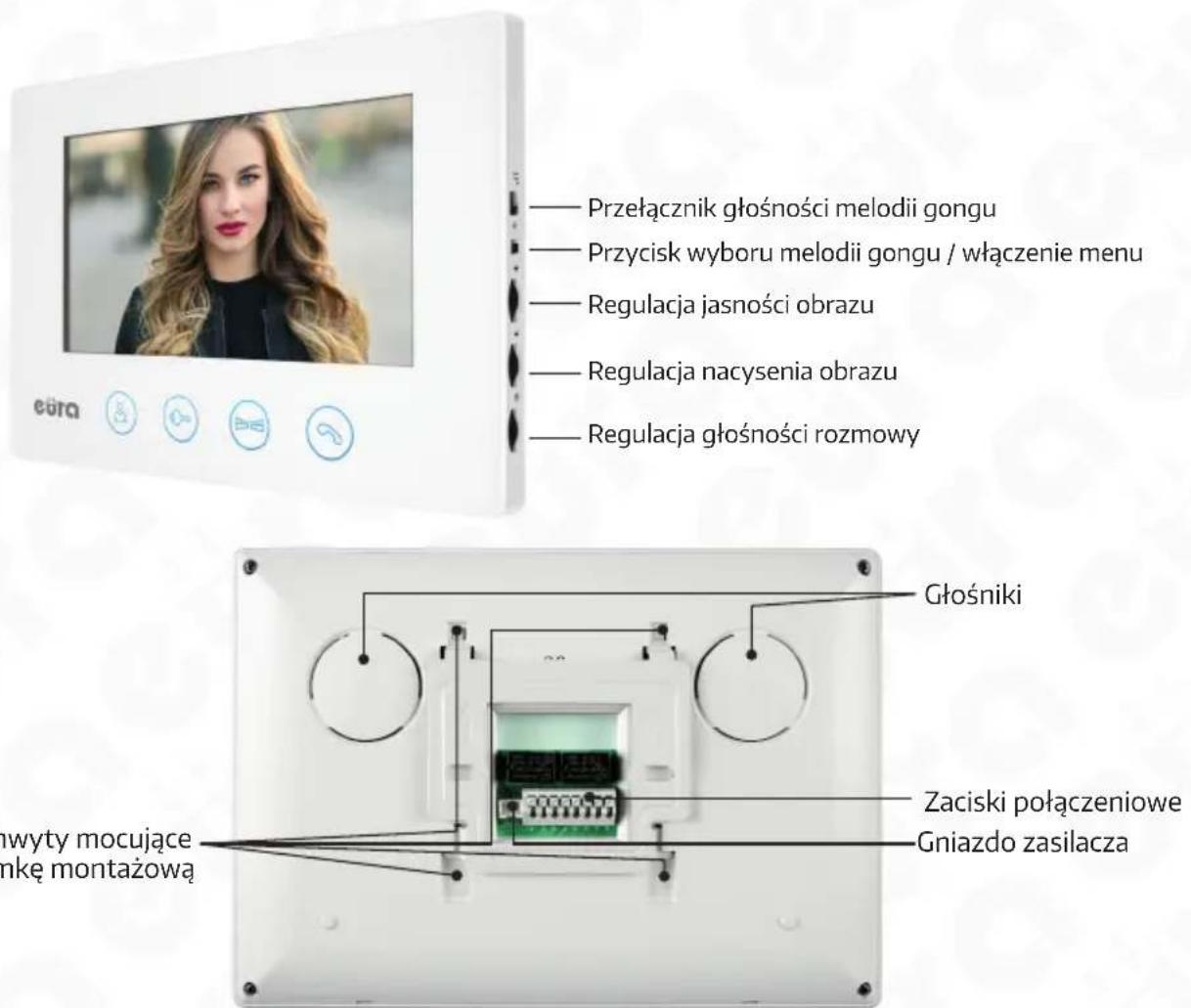

Kolorowy monitor LCD Przycisk podglądu euro Przycisk zwalniania rygla Mikrofon Przycisk prowadzenia rozmowy Przycisk zwalniania bramy

Przełącznik głośności melodii gongu Przycisk wyboru melodii gongu / włączenie menu Regulacja jasności obrazu Regulacja nacysenia obrazu Regulacja głośności rozmowy Głośniki Zaciski połączeniowe Gniazdo zasilacza Mwyty mocujące mkę montażową

Rys. 1. Budowa monitora VDA-42A3

3. INSTALACJA MONITORA

W celu montażu monitora należy kolejno:

1. Do ściany należy przykręcić dołączoną do zestawu ramkę montażową w sposób zapewniający łatwe i estetyczne doprowadzenie przewodu łączącego zestaw i przewodu zasilającego. Standardowa wysokość, na jakiej powinien znajdować się środek ekranu monitora po zawieszeniu na ramce wynosi ok. 145 cm, niemniej jego położenie można dostosować do indywidualnych potrzeb użytkowników.

UWAGA

Zaleca sie przykręcenie ramki montażowej monitora do wcześniej osadzonej puszki podtynkowej ∅ 60 mm.

Żle zamontowana ramka montażowa może mieć negatywny wpływ na prawidłowe działania przycisków dotykowych monitora. Należy unikać siłowego zawieszania monitora na ramce.

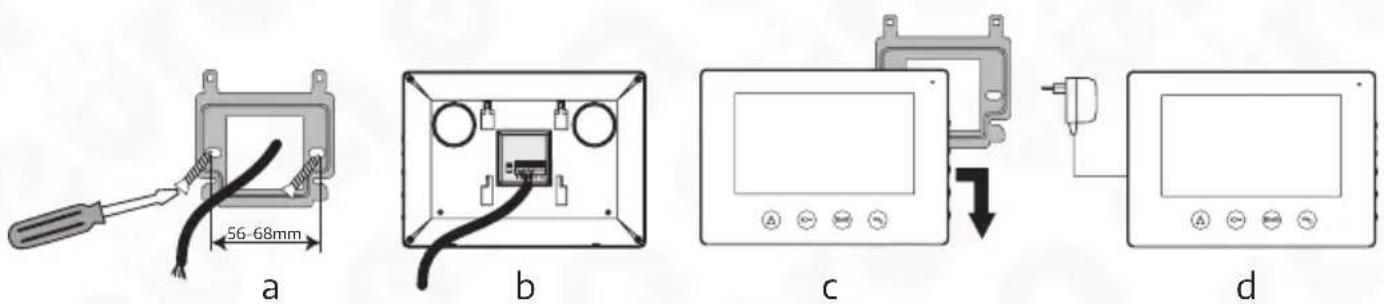

Rys. 2. Instalacja monitora VDA-42A3

1. Do zacisków łączeniowych znajdujących się na odwrocie monitora (rys. 2b) podłączamy poszczególne żyły przewodu wg schematu (rys. 3)
2. Do gniazda zasilania podłączamy wtyk zasilacza będącego na wyposażeniu zestawu.
3. Na tylnej części obudowy monitora znajdują się 4 otwory służące do wieszania monitora na ramce montażowej. Należy delikatnie powiesić monitor na ramce, zgodnie z kierunkiem oznaczonym strzałką na rys. 2c, tak aby wszystkie 4 uchwyty z ramki znalazły się w otworach obudowy.
4. Podłączyć dołączony zasilacz do sieci \~230V/50Hz (rys. 2d).

UWAGA

Nie należy dokonywać żadnych podłączeń ani przełączeń przewodów jeżeli urządzenie jest podłączone do zasilania. Nie przestrzeganie powyższego zalecenia może doprowadzić do uszkodzenia urządzenia! Przed dokonywaniem montażu, czy demontażu urządzenia należy uprzednio odłączyć zasilanie!

4. SCHEMAT POŁĄCZEŃ MONITORA Z INNYMI KOMPONENTAMI

Schemat połączeń systemu, w skład którego wchodzą: kaseta zewnętrzna, monitor, rygiel elektromagnetyczny, automat bramy wjazdowej lub garażowej i zasilacze pokazano na rys. 3 oraz rys. 4.

Monitor: 1. Sygnał audio 2. Masa 3. Sygnał video 4. Zasilanie DC (+) 5/6. Wyjście rygla elektromagnetycznego (12V 350mA) 7/8. Przekaznik N.O. (podłączenie bramy wjazdowej) Monitor 12V DC Automat bramy wjazdowej Rygiel elektromagnetyczny * Przycisk EXIT 12V DC Kaseta zewnętrzna VDA-83A3

* Element wyposażenia dodatkowego, nie wchodzą w skład zestawu.

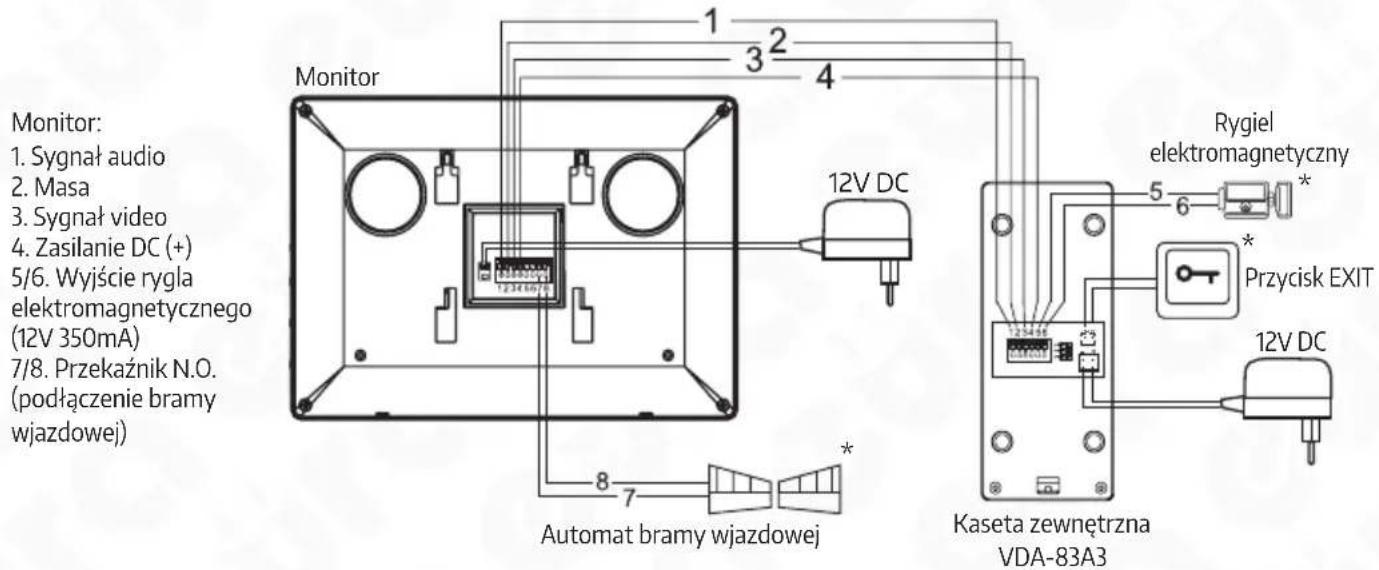

Rys. 3. Schemat połączeń monitora VDA-42A3 kasetą z wbudowaną kontrolą dostępu.

Monitor: 1. Sygnał audio 2. Masa 3. Sygnał video 4. Zasilanie DC (+) 5/6. Wyjście rygla elektromagnetycznego (12V 350mA) 7/8. Przekaznik N.O. (podłączenie bramy wjazdowej) Monitor 12V DC Rygiel elektromagnetyczny 5 6 Automat bramy wjazdowej Kaseta zewnętrzna VDA-83A3

* Element wyposażenia dodatkowego, nie wchodzą w skład zestawu.

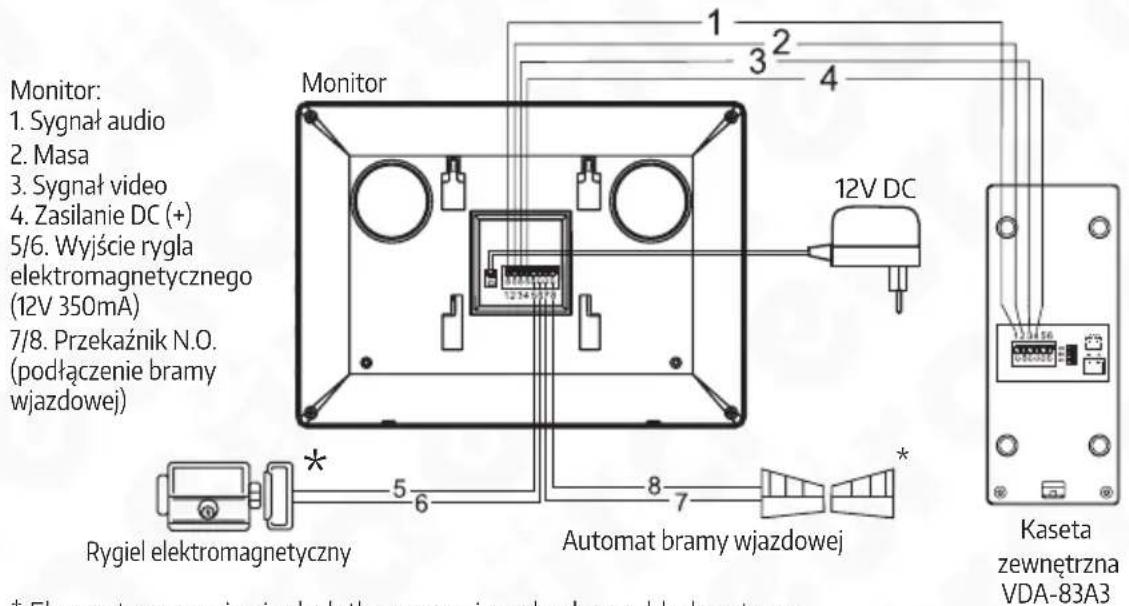

Rys. 4. Schemat podłączenia monitora VDA-42A3 z kasetą nieposiadającej wbudowanej kontroli dostępu.

UWAGA

Połączenie z ryglem elektromagnetycznym powinno zostać przeprowadzone przewodem 2 x 0.75mm, podobnie w przypadku połączenia z opcjonalnym automatem bramy wjazdowej. Optymalnym rozwiązaniem będzie użycie jednego 4-żyłowego przewodu łączącego monitor z kasetą zewnętrzną, jednego 2-żyłowego przewodu łączącego kasetę zewnętrzną z ryglem elektromagnetycznym oraz jednego 2-żyłowego przewodu łączącego monitor z automatem bramy wjazdowej. Jeżeli użytkownik posiada inne przewody połączeniowe niż zalecane to dopuszcza się ich zastosowanie, niemniej należy dokonać próbnego podłączenia zestawu celem sprawdzenia poprawności jego działania.

	Odległość między urządzeniami Rodzaj przewodu
Kaseta zewnętrzna - monitor	0 - 30m 4x0.5mm	2
	30m - 50m 4x0.75mm	2

5. OBSŁUGA MONITORA

5.1. PROWADZENIE ROZMOWY WRAZ Z PODGLADEM

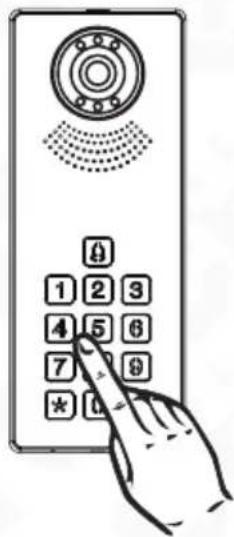

W momencie, gdy osoba dzwoniąca wciśnie przycisk dzwonka na kasecie zewnętrznej, w monitorze oraz aplikacji mobilnej uruchamia się sygnał gongu, automatycznie pojawia się obraz na monitorze. Po naciśnięciu przycisku prowadzenia rozmowy na monitorze można prowadzić rozmowę, natomiast wywołanie z pozycji aplikacji zostanie rozłączone domyślny czas rozmowy wynosi ok. 120s.

5.2. PODGLĄD OTOCZENIA KASETY ZEWNETRZNEJ

W celu uaktywnienia podglądu otoczenia kasety zewnętrznej należy nacisnąć przy-cisk 📁. Domyślny czas podglądu wynosi ok. 40s. Naciśnięcie przycisku 📍️ umożliwia prowadzenie rozmowy, domyślny czas rozmowy wynosi ok. 120s. Aby zakończyć roz-mowę należy ponownie nacisnąć przycisk prowadzenia rozmowy .

5.3. ZWALNIANIE RYGLA ELEKTROMAGNETYCZNEGO I NAPEDU BRAMY

Po odebraniu połączenia lub uruchomieniu podglądu na monitorze osoba znajdująca się wewnątrz pomieszczenia ma możliwość zwolnienia rygla elektromagnetycznego naciskając przycisk 📋 na obudowie monitora. W przypadku uruchomienia podłączonego napędu bramy, należy nacisnąć przycisk 📋 📋

5.4. REGULACJA PARAMETRÓW MONITORA.

Używając pokręteł umieszczonych na bocznej stronie monitora można dostosować parametry monitora: jasność obrazu nasycenie obrazu oraz głośność rozmowy. Pierwszy przełącznik umożliwia trzystopniową regulację głośności melodii gongu (poziom H – wysoki, M – średni i L – niski).

6. USTAWIENIA MELODII GONGU

Aby zmienić melodię gongu należy kolejno:

1. Wejść w tryb podglądu naciskając przycisk

1. Klikając kolejno w przycisk Wybieramy jedna z 16 dostępnych melodii gongu.

CZYSZCZENIE I KONSERWACJA POSZCZEGÓLNYCH ELEMENTÓW ZESTAWU

W wypadku zabrudzenia monitora należy go czyścić wyłącznie miękką, lekko wilgotną szmatką z dodatkiem niewielkiej ilości środków myjących przeznaczonych do mycia elementów z tworzyw sztucznych.

UWAGA!

Używanie środków myjących opartych na bazie rozpuszczalników, benzyn itp. oraz środków zawierających substancje ścierne jest niedopuszczalne!

1. SPECYFIKACJA TECHNICZNA

Napięcie zasilania 12 V DC
Wymagany własny zasilacz Tak
Parametry sygnału wideo 1Vp-p 75 Ohm CCIR
Minimalna ilość przewodów łączących 4
Ilość obsługiwanych wyjść 2
Rodzaje wyjść	Wyjście 1: 12V DC 350mA, Wyjście 2: N.O. 1A/ 24VDC Max
Czas aktywacji rygla/ bramy	3s / 1s
Pobór mocy - czuwanie / praca 2 W / 7 W
Wielkość ekranu monitora 7"
Typ ekranu Kolor TFT-LCD
Rozdzielczość ekranu 1024 x 600 pikseli
Ilość melodii gongu 16
Głośnomówiący Tak
Współczynnik ochrony IP20
Temperaturowy zakres pracy	0°C ~ +40°C
Wymiary (W x SZ x G)	152 x 215 x 23 mm
Waga netto	431 g
