Typ produktu	Domofon wideo
Model	VDP-40A3
Marka	Eura
Wyświetlacz	Kolorowy LCD 7 cali
Kamera	Kolorowa CMOS, 0.3 MP
Zasilanie	12 V DC przez zasilacz sieciowy
Pobór mocy	10 W (w trybie czuwania 3 W)
Wymiary monitora	200 x 140 x 25 mm
Wymiary panelu zewnętrznego	120 x 80 x 30 mm
Waga	0,8 kg (monitor + panel)
Funkcje podstawowe	Rozmowa dwukierunkowa, otwieranie drzwi, podgląd wideo
Dodatkowe funkcje	Noktowizja, regulacja głośności, podświetlenie przycisków
Instalacja	Przewodowa, 4-żyłowa
Maksymalna odległość	Do 50 m (kabel)
Zakres temperatur pracy	Od -10°C do +50°C
Czyszczenie i konserwacja	Przecierać suchą szmatką, nie używać rozpuszczalników
Bezpieczeństwo	Zgodny z normami CE, napięcie bezpieczne SELV
Części zamienne	Dostępne: zasilacz, kabel, panel zewnętrzny
Informacje ogólne	Produkt przeznaczony do użytku wewnątrz pomieszczeń

Często zadawane pytania - VDP-40A3 Eura

Jak zainstalować domofon Eura VDP-40A3?

Instalacja wymaga podłączenia 4-żyłowego kabla między monitorem a panelem zewnętrznym. Zasilacz 12V DC podłącza się do monitora. Upewnij się, że napięcie jest wyłączone podczas podłączania.

Co zrobić, gdy nie ma obrazu na monitorze?

Sprawdź połączenie kablowe i czy kamera ma zasilanie. Upewnij się, że monitor jest włączony i nie jest w trybie oszczędzania energii.

Jak ustawić głośność rozmowy?

Głośność reguluje się pokrętłem lub przyciskami na monitorze. Zwykle znajduje się ono z boku lub na dole obudowy.

Czy domofon działa w nocy?

Tak, panel zewnętrzny wyposażony jest w diody podczerwieni umożliwiające noktowizję do odległości ok. 3 metrów.

Jak otworzyć drzwi za pomocą domofonu?

Po odebraniu połączenia naciśnij przycisk otwierania drzwi na monitorze. Spowoduje to zwolnienie elektrozaczepu w drzwiach.

Co oznacza migająca dioda na panelu zewnętrznym?

Miganie diody sygnalizuje aktywność kamery lub połączenie. Jeśli dioda nie świeci, sprawdź zasilanie.

Czy można podłączyć drugi monitor?

Zazwyczaj nie, model VDP-40A3 obsługuje tylko jeden monitor. Do rozbudowy wymagany jest dodatkowy moduł.

Jak wyczyścić obudowę monitora?

Użyj miękkiej, suchej szmatki. Nie stosuj środków chemicznych ani wody, aby uniknąć uszkodzenia elektroniki.

Gdzie mogę kupić części zamienne?

Części takie jak zasilacz, kabel czy panel zewnętrzny są dostępne u autoryzowanych dealerów Eura lub w sklepach internetowych z elektroniką.

Jaki jest pobór mocy w trybie czuwania?

W trybie czuwania domofon pobiera około 3 W, a podczas aktywnego połączenia do 10 W.

INSTRUKCJA OBSŁUGI VDP-40A3 Eura

Ogólne zasady bezpiecznego użytkowania produktu

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw i modyfikacji.

Pamiętaj, aby:

• użytkować urządzenie zgodnie z jego przeznaczaniem, trzymać je z daleka od wilgoci i ognia,
• nie wrzucać do ognia, nie uderzać, nie miażdżyć i nie narażać urządzenia na uszkodzenia mechaniczne,
• nie czyścić urządzenia wodą ani rozpuszczalnikami i innymi chemikaliami,
• czyścić obudowę urządzenia wyłącznie, gdy źródło zasilania jest odcięte (można do tego wykorzystać zwilżoną szmatkę, ale po jej użyciu odczekać do całkowitego przeschnięcia obudowy)
• nie dokonywać samodzielnych modyfikacji i napraw.

Uwaga: Urządzenia posiadające współczynnik wnikania wyższy lub równy IP44 mogą być montowane na zewnątrz (np. przyciski dzwonkowe, kasety zewnętrzne wideodomofonów, kamery itp.). Informacje o współczynniku wnikania zawarte są w specyfikacji technicznej urządzenia.

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - Wideodomofon WiFi VDP-40A3+ - jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.eura-tech.eu

1. CHARAKTER ST KAZESTAWU

Wideodomofon VDP-40A3+ składa się z:

• modułu wewnętrznego (monitora) VDA-41A3 do montażu wewnątrz pomieszczenia,
• modułu zewnętrznego (kasety zewnętrznej) VDA-63A3 do montażu przy furtce lub drzwiach wejściowych,
• zasilacza prądu stałego,
• akcesoriów (daszek ochronny, ramka montażowa, itp.).

Monitor wyposażony jest w kolorowy wyświetlacz LCD o przekątnej 7". Oprócz standardowych funkcji komunikacji z osobą odwiedzającą, podglądu otoczenia kamery oraz sterowania ryglem przy wejściu na posesję, monitor oferuje szereg innych funkcji. Wyposażony jest w wbudowany moduł Wifi, umożliwiający obsługę urządzenia poprzez aplikacje mobilna TUYA oraz umożliwia sterowanie drugim wejściem na posesję. Pokrętła regulacyjne umożliwiają dostosowanie głośności rozmowy, jasności oraz nasycenia obrazu. Używając przycisku znajdującego się nad nimi użytkownik może wybrać jedną z 16 dostępnych melodii gongu, a przesuwając przełącznik - zmienić jej głośność.

Wyposażona w daszek ochronny kaseta zewnętrzna, o współczynniku ochrony IP44 umożliwia prawidłową pracę wideodomofonu nawet w trudnych warunkach atmosferycznych.

Wysokiej jakości kamera zapewnia doskonałe parametry obrazu, również w nocy - dzięki 6 diodom LED umożliwiającym podgląd otoczenia kasety zewnętrznej przy niedostatecznym natężeniu oświetlenia.

Istnieje możliwość zasilania zestawu alternatywnie napięciem stałym 12V DC z zasilacza montowanego na szynie DIN.

2. BUDOWA ZESTAWU

2.1. BUDOWA MONITORA

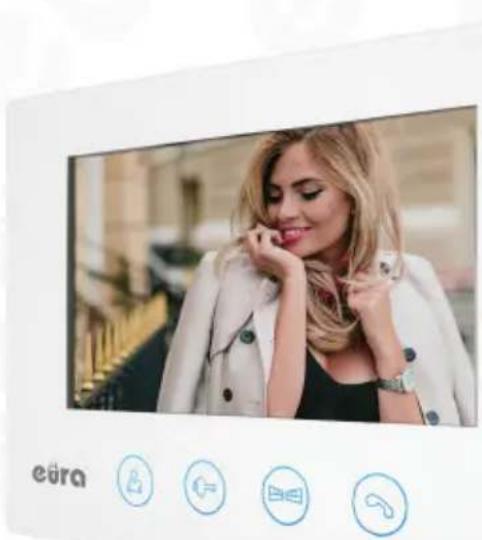

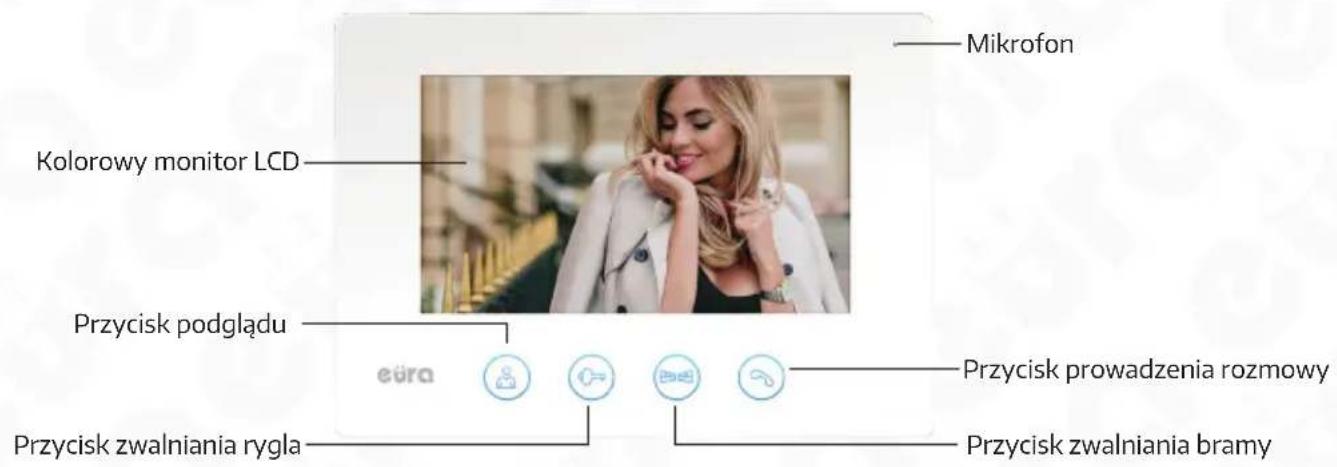

Budowa monitora VDA-41A3 jest pokazana na rys. 1.

Mikrofon Kolorowy monitor LCD Przycisk podglądu euro Przycisk zwalniania rygla Przycisk prowadzenia rozmowy Przycisk zwalniania bramy

— Przełącznik głośności melodii gongu
— Przycisk wyboru melodii gongu
— Regulacja jasności obrazu
— Regulacja nacysenia obrazu
— Regulacja głośności rozmowy

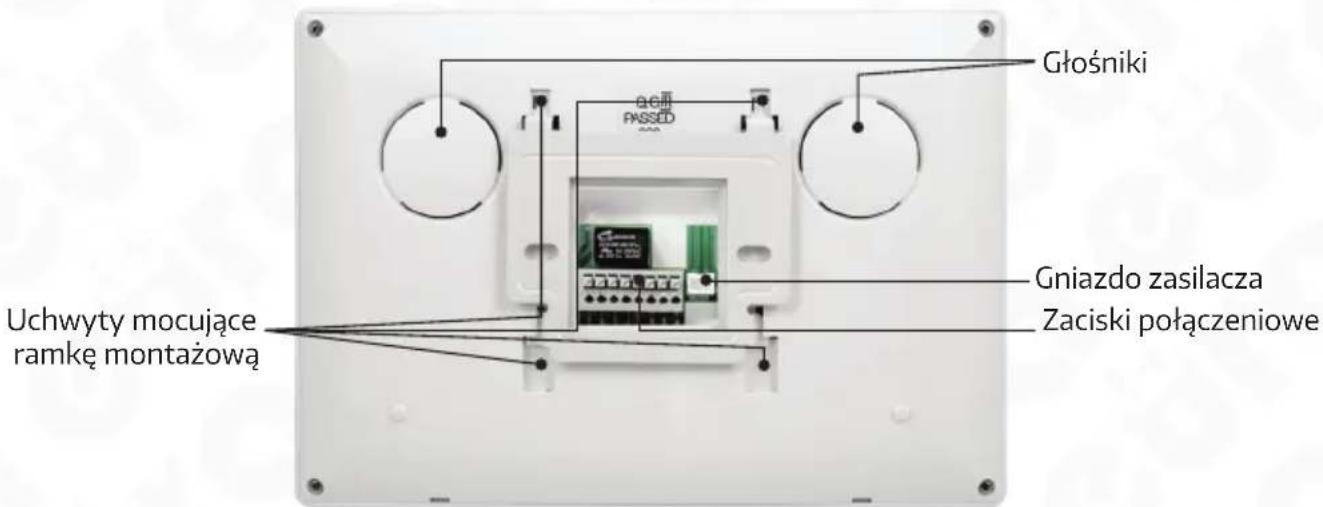

Głośniki Gniazdo zasilacza Zaciski połączeniowe Uchwyty mocujące ramkę montażową

Rys. 1. Budowa monitora VDA-40A3

2.2. BUDOWA KASETY ZEWNETRZNEJ

Budowa kasety zewnętrznej VDA-63A3 pokazana została na rys. 2.

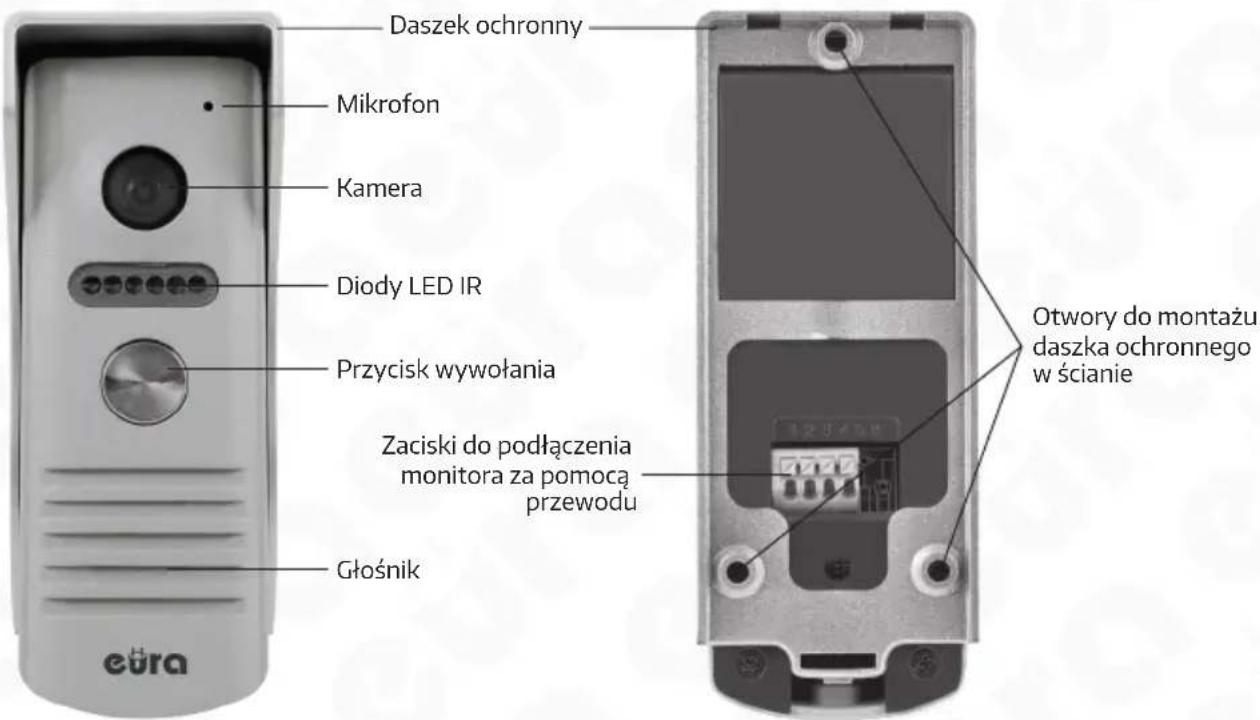

Daszek ochronny Mikrofon Kamera Diody LED IR Przycisk wywołania Zaciski do podłączenia monitora za pomocą przewodu Głośnik eura Otwory do montażu daszka ochronnego w ścianie

Rys. 2 Budowa kasety zewnętrznej VDA-63A3

3. INSTALACJA ZESTAWU

3.1. INSTALACJA MONITORA

W celu instalacji monitora należy kolejno:

1. Do ściany należy przykręcić dołączoną do zestawu ramkę montażową w sposób zapewniający łatwe i estetyczne doprowadzenie przewodu łączącego zestaw i przewodu zasilającego. Standardowa wysokość, na jakiej powinien znajdować się środek ekranu monitora po zawieszeniu na ramce wynosi ok. 145 cm, niemniej jego położenie można dostosować do indywidualnych potrzeb użytkowników.

UWaGa

Zaleca sie przykręcenie ramki montażowej monitora do wcześniej osadzonej puszki podtynkowej ∅ 60 mm.

Zle zamontowana ramka montażowa może mieć negatywny wpływ na prawidłowe działania przycisków dotykowych monitora. Należy unikać siłowego zawieszania monitora na ramce.

Rys. 2. Instalacja monitora VDA-40A3

1. Do zacisków łączeniowych znajdujących się na odwrocie monitora (rys. 2b) podłączamy poszczególne żyły przewodu wg schematu (rys. 3)
2. Do gniazda zasilania podłączamy wtyk zasilacza będącego na wyposażeniu zestawu.
3. Na tylnej części obudowy monitora znajdują się 4 otwory służące do wieszania monitora na ramce montażowej. Należy delikatnie powiesić monitor na ramce, zgodnie z kierunkiem oznaczonym strzałką na rys. 2c, tak aby wszystkie 4 uchwyty z ramki znalazły się w otworach obudowy.
4. Podłączyć dołączony zasilacz do sieci \~230V/50Hz (rys. 2d).

UWaGa

Nie należy dokonywać żadnych podłączeń ani przełączeń przewodów jeżeli urządzenie jest podłączone do zasilania. Nie przestrzeganie powyższego zalecenia może doprowadzić do uszkodzenia urządzenia! Przed dokonywaniem montażu, czy demontażu urządzenia należy uprzednio odłączyć zasilanie!

3.2. INSTALACJA KASETY ZEWNETRZNEJ

Kaseta zewnętrzna jest fabrycznie przystosowana do montażu natynkowego.

UWAGA!

Właściwie umiejscowienie kasety zewnętrznej decyduje o komforcie pracy z urządzeniem. Stąd zaleca się przed wykonaniem otworu montażowego doświadczalne dobranie miejsca montażu kasety zewnętrznej. W tym celu należy najpierw zainstalować monitor łącząc go (wg zaleceń „Instalacja monitora”) z kasetą zewnętrzna, którą na czas prób powinna przytrzymać inna osoba. Kolejno należy podłączyć zasilanie sieciowe i przystąpić do wyboru właściwego miejsca montażu kasety zewnętrznej. Osoba przytrzymująca kasetę zewnętrzną powinna zasymulować normalne zadziałanie urządzenia i wywołać drugą osobę znajdującą się przy monitorze poprzez naciśnięcie przycisku (rys. 2). W tym czasie osoba przy monitorze powinna obserwować pole widzenia kamery. Osoba przytrzymująca kasetę zewnętrzna, na podstawie sugestii swojego rozmówcy, musi ustawić ją w położeniu optymalnym. Położenie to należy zaznaczyć i dopiero wtedy przystąpić do wykonania otworów montażowych.

UWAGA!

W razie montażu kasety w miejscu nie zabezpieczonym przed opadami atmosferycznymi konieczne jest zainstalowanie osłony nad kasetą, która uniemożliwi przedosta-nie się wody do jej wnętrza.

USZKODZENIA SPOWODOWANE ZALANIEM KASETY NIE SA OBJETE GWARANCJA!

Sposób montażu:

1. Odkręcić dolną śrubę mocującą i oddzielić kasetę od daszka ochronnego (rys. 5).
2. Poprzez 3 otwory w daszku ochronnym odznaczyć na ścianie miejsca na kołki montażowe.
3. W zaznaczonych miejscach nawiercić 3 otwory montażowe ∅5mm, a następnie umieścić w nich 3 kołki montażowe.
4. Za pomocą 3 wkrętów montażowych przymocować daszek ochronny do ściany.
5. Podłączyć do kasety zewnętrznej 4 żyły przewodu biegnącego do monitora.
6. Umieścić kasetę zewnętrzną w zamocowanym uprzednio do ściany daszku ochronnym oraz ostrożnie przykręcić dolną śrubę mocującą (tak aby nie uszkodzić elementów znajdujących się wewnątrz obudowy).

UWAGA!

Nie należy dokonywać żadnych podłączeń ani przełączeń przewodów jeżeli urządzenie jest podłączone do zasilania.

Nie przestrzeganie powyższego zalecenia może doprowadzić do uszkodzenia urządzenia! Przed dokonywaniem montażu, czy demontażu urządzenia należy uprzednio odłączyć zasilanie!

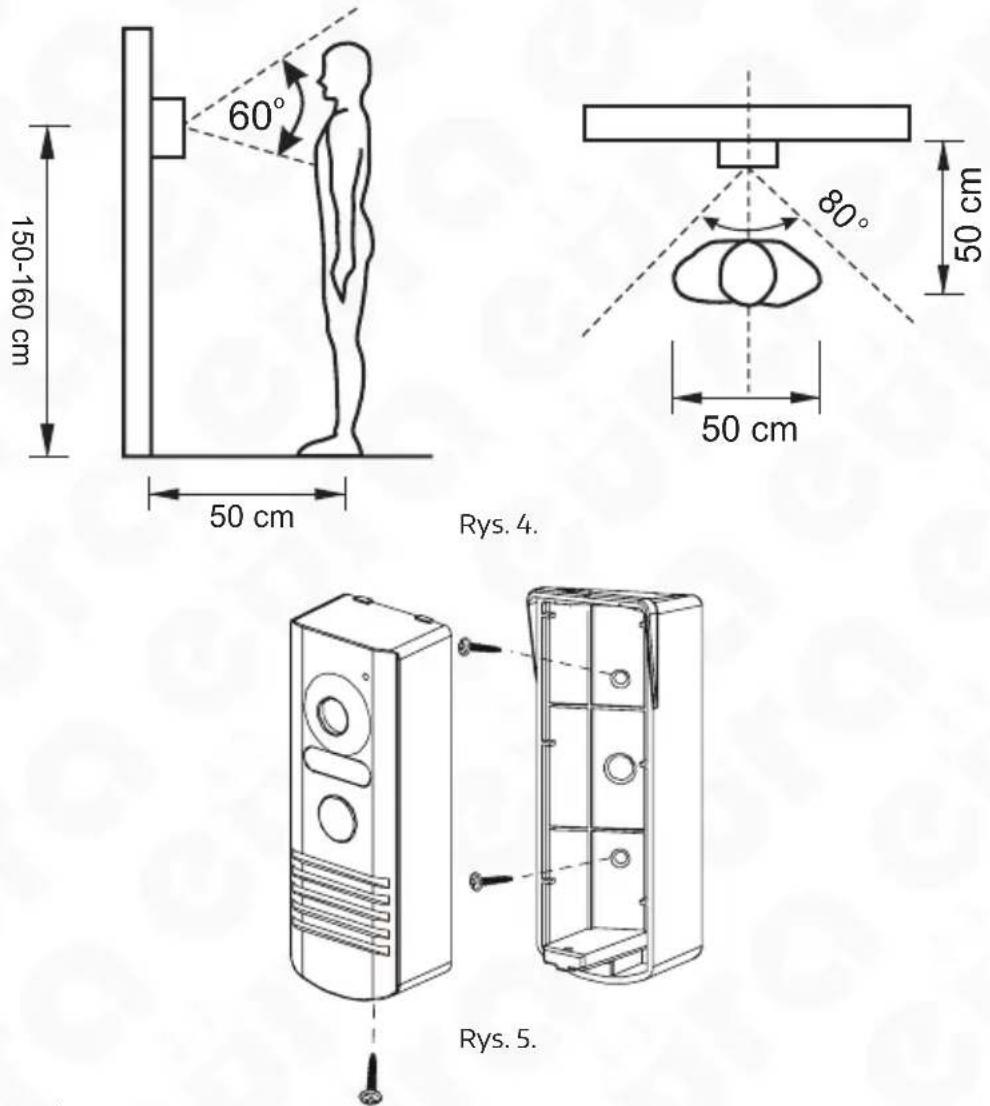

Uwagi praktyczne dotyczące montażu kasety zewnętrznej

Należy unikać miejsc, w których obiektyw kamery narażony jest na bezpośrednie, prostopadłe działanie promieni światła (słońce, reflektory, oświetlenie uliczne) gdyż może to spowodować jej nieprawidłową pracę i bardzo znaczne osłabienie widoczności.

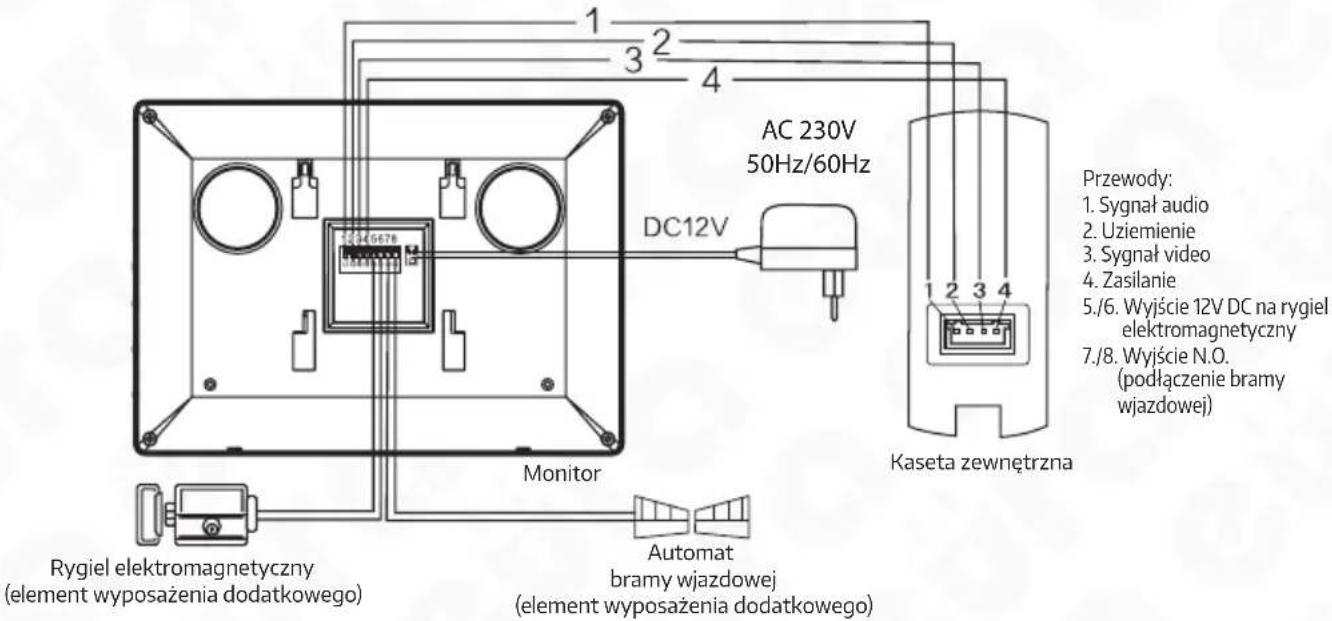

4. SCHEMAT POŁĄCZEŃ MONITORA Z INNYMI KOMPONENTAMI

Schemat połączeń systemu, w skład którego wchodzą: kaseta zewnętrzna, monitor, rygiel elektromagnetyczny, automat bramy wjazdowej lub garażowej i zasilacze pokazano na rys. 3.

AC 230V 50Hz/60Hz DC12V Monitor Rygiel elektromagnetyczny (element wyposażenia dodatkowego) Automat bramy wjazdowej element wyposażenia dodatkowego) Kaseta zewnętrzna Przewody: 1. Sygnał audio 2. Uziemienie 3. Sygnał video 4. Zasilanie 5./6. Wyjście 12V DC na rygiel elektromagnetyczny 7./8. Wyjście N.O. (podłączenie bramy wjazdowej)

Rys. 3. Schemat połączeń zestawu

UWAGA:

1. Sterowanie bramą wjazdową realizowane jest za pomocą przekaźnika, którego styki N.O. (normalnie otwarte) wyprowadzone są na zaciski 7 i 8 monitora.

2. Wszelkie przewody energetyczne i telekomunikacyjne, będące w bezpośrednim kontakcie z przewodami łączycymi kasetę zewnętrzną z monitorem mogą wpły- nać niekorzystnie na działanie całego zestawu.

UWAGA

Połączenie z ryglem elektromagnetycznym powinno zostać przeprowadzone przewodem 2 x 0.75mm, podobnie w przypadku połączenia z opcjonalnym automatem bramy wjazdowej. Optymalnym rozwiązaniem będzie użycie jednego 4-żyłowego przewodu łączącego monitor z kasetą zewnętrzną, jednego 2-żyłowego przewodu łączącego kasetę zewnętrzną z ryglem elektromagnetycznym oraz jednego 2-żyłowego przewodu łączącego monitor z automatem bramy wjazdowej. Jeżeli użytkownik posiada inne przewody połączeniowe niż zalecane to dopuszcza się ich zastosowanie, niemniej należy dokonać próbnego podłączenia zestawu celem sprawdzenia poprawności jego działania.

	Odległość między urządzeniami Rodzaj przewodu
Kaseta zewnętrzna - monitor	0 - 50m 4x0.5mm	2

5. OBSŁUGA WIDEODOMOFONU VDP-40A3

5.1. PROWADZENIE ROZMOWY WRAZ Z PODGLĄDEM

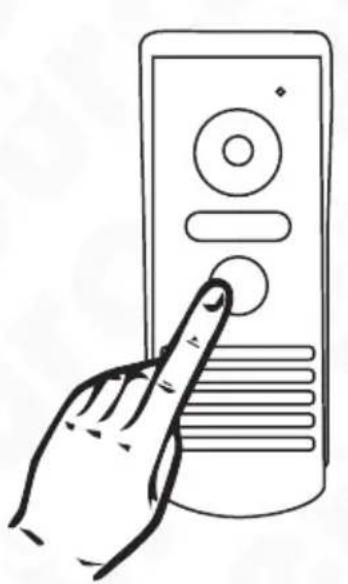

W momencie, gdy osoba dzwoniąca wciśnie przycisk dzwonka na kasecie zewnętrznej, w monitorze oraz aplikacji mobilnej uruchamia się sygnał gongu, automatycznie pojawia się obraz na monitorze. Po naciśnięciu przycisku prowadzenia rozmowy na monitorze można prowadzić rozmowę, natomiast wywołanie z pozycji aplikacji zostanie rozłączone domyślny czas rozmowy wynosi ok. 120s.

5.2. PODGLĄD OTOCZENIA KASETY ZEWNETRZNEJ

W celu uaktywnienia podglądu otoczenia kasety zewnętrznej należy nacisnąć przycisk. Domyślny czas podglądu wynosi ok. 40s. Naciśnięcie przycisku umożliwia prowadzenie rozmowy, domyślny czas rozmowy wynosi ok. 120s. Aby zakończyć rozmowę należy ponownie nacisnąć przycisk prowadzenia rozmowy.

5.3. ZWALNIANIE RYGLA ELEKTROMAGNETYCZNEGO I NAPEDU BRAMY

Po odebraniu połączenia lub uruchomieniu podglądu na monitorze osoba znajdująca się wewnątrz pomieszczenia ma możliwość zdalnego zwolnienia rygla elektromagnetycznego naciskając przycisk na obudowie monitora. W przypadku uruchomienia podłączonego napędu bramy, należy nacisnąć przycisk 📄.

5.4. REGULACJA PARAMETRÓW MONITORA.

Używając pokręteł umieszczonych na bocznej stronie monitora można dostosować parametry monitora: jasność obrazu nasycenie obrazu oraz głośność rozmowy. Pierwszy przełącznik umożliwia trzystopniową regulację głośności melodii gongu (poziom H – wysoki, M – średni i L – niski).

6. U TAWIENIA MELODII GONGU

Aby zmienić melodię gongu należy kolejno:

1. Wejść w tryb podglądu naciskając przycisk 📁.

2. Klikając kolejno w przycisk 🎯 wybieramy jedna z 16 dostępnych melodii gongu.

7. USTAWIENIA MONITORA

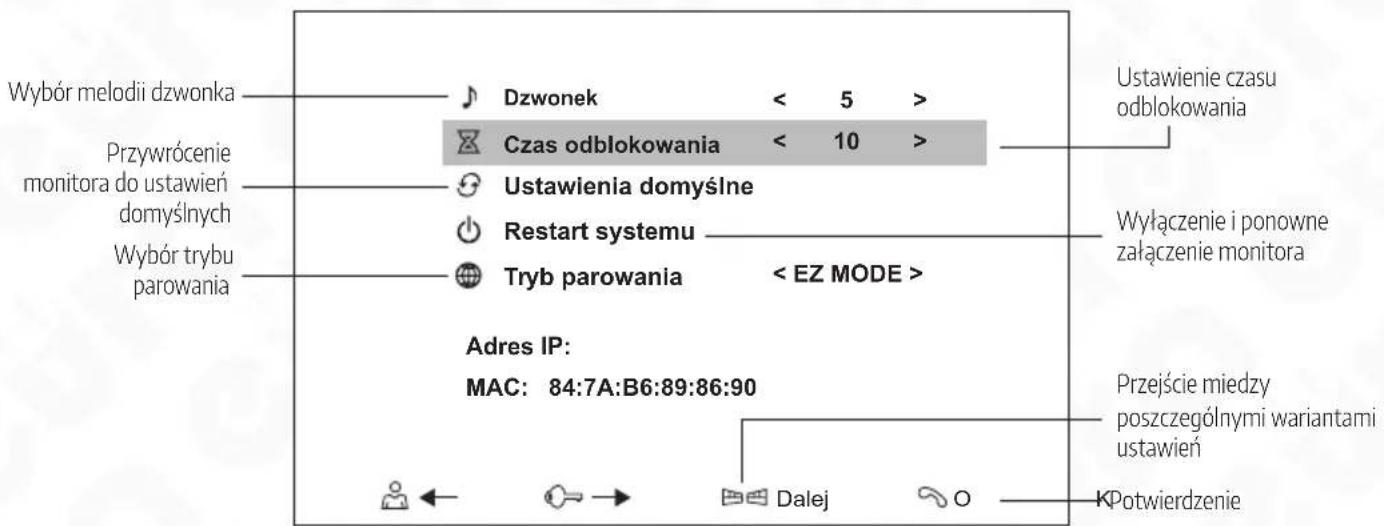

W celu wywołania wbudowanego menu ustawień, należy przycisk zmiany melodii przytrzymać przez okres 3 sekund.

Wybór melodii dzwonka Przywrócenie monitora do ustawień domyślnych Wybór trybu parowania Dzwonek < 5 > Czas odblokowania < 10 > Ustawienia domyślne Restart systemu Tryb parowania < EZ MODE > Ustawienie czasu odblokowania Wyłączenie i ponowne załączenie monitora Adres IP: MAC: 84:7A:B6:89:86:90 Przejście miedzy poszczególnymi wariantami ustawień KPotwierdzenie

Rys. 5.

8. APLIKACJA TUYA

W celu zainstalowania należy pobrać aplikację TUYA ze sklepu Google Play (dla użytkowników Android) lub AppStore (dla użytkowników iOS). Następnie dokonujemy rejestracji konta w aplikacji Tuya. Należy pamiętać, aby smartfon połączony był z tą samą siecią WiFi (2,4 GHz) do której będzie dodawane urządzenie.

8.2. PAROWANIE URZĄDZENIA Z APLIKACJA

8.2.1. TR B EZ

W celu sparowania aplikacji w bezprzewodowym Trybie EZ należy, z pozycji menu ustawień monitora w opcji Tryb parowania wybrać Tryb EZ.

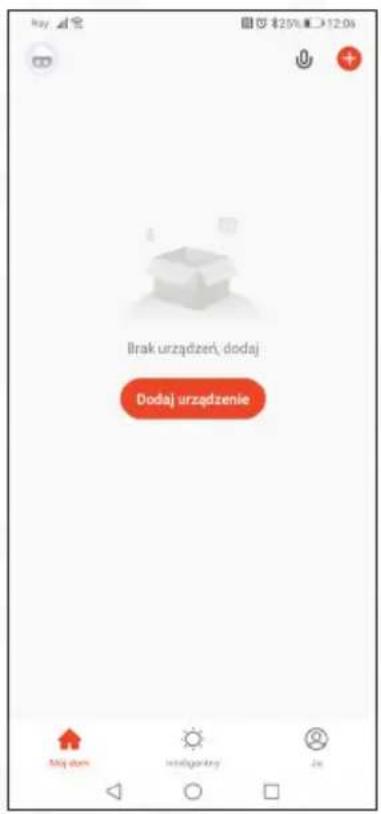

Brak urządzeń, dodaj Dodaj urządzenie

1. Uruchamiamy aplikacje TUYA
2. Naciskamy ikonkę Dodaj urządzenie

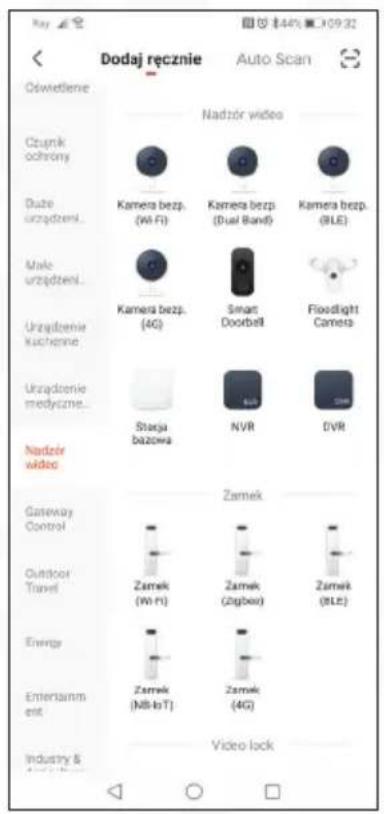

Dodaj ręcznie Auto Scan Oświedłene Czynk ochrony Duke urządzeń... Make urządzeń... Urządzenie kuchenne... Urządzenie medyczne... Nadzór video Kamera bezp. (Wi-Fi) Kamera bezp. (Dual Band) Kamera bezp. (BLE) Kamera bezp. (4G) Smart Doorbell Floodlight Camera Starja bazowa NVR DVR Nadzór Video lock Gateway Control Outdoor Travel Energy Entertainment Industry & Video lock

1. kolejno z listy urządzeń wybieramy Nadzór wideo => Kamera bezp. (Wi-Fi)

Anuluj Wybierz sieć Wi-Fi 2,4 GHz i wprowadź hasta Jeśli Twoje Wi-Fi działa na paémie 5 GHz, przelać je na 2,4 GHz. Common router setting method × Wi-Fi 5GHz ✓ Wi-Fi 2.4GHz DRP Eura1234! Dalej

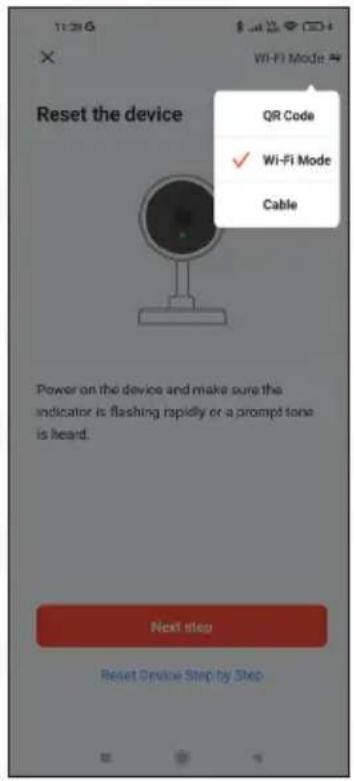

1. W prawym górnym rogu klikamy w wybór trybu i wybieramy tryb Wi-Fi Mode, naciskamy ikonkę Next step. Następnie wybieramy tryb EZ Mode.

2. W 3 zakładce należy wybrać sieć WiFi, z którą sparujemy monitor, następnie wpisujemy hasło i klikamy przycisk Dalej

Zakończono Dodano pomyśnie SmartDoorBell Dodawanie urządzenia powiodło się

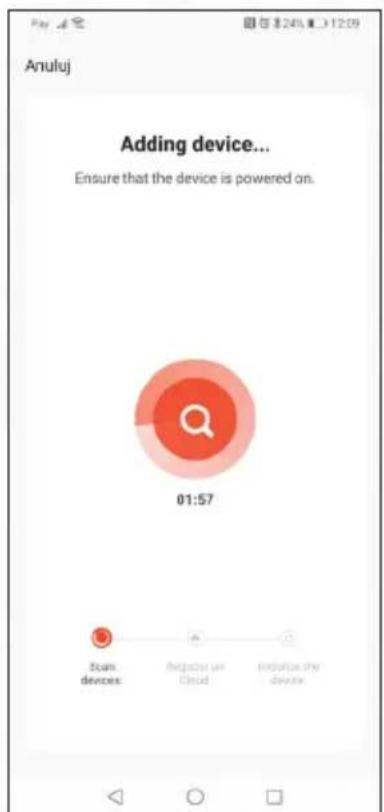

1. Aplikacja TUYA automatycznie przejdzie do procesu parowania monitora.

2. Monitor został poprawnie dodany, teraz możemy zmienić nazwę naszego urządzenia i korzystać z możliwości aplikacji.

Uwaga! Jeżeli parowanie w trybie EZ, zakończy się niepowodzeniem, należy dodać urządzenie w trybie AP.

8.2.2. TRYB AP

W celu sparowania aplikacji w bezprzewodowym TrybieAP należy, z pozycji menu ustawień monitora, w opcji Tryb parowania wybrać Tryb AP.

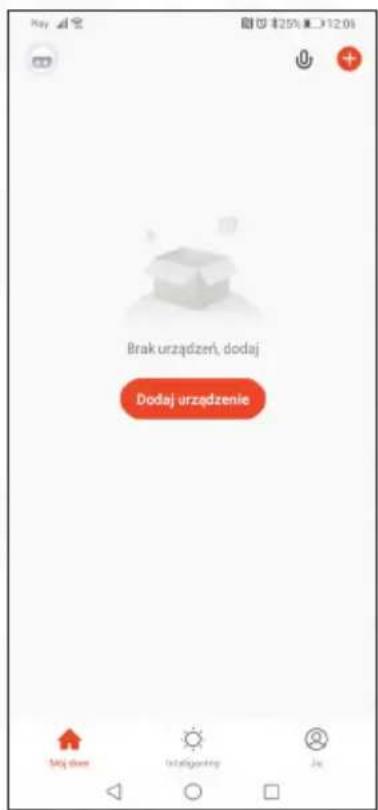

Brak urządzeń, dodaj Dodaj urządzenie

1. Uruchamiamy aplikacje TUYA
2. Naciskamy ikonkę Dodaj urządzenie

1. W prawym górnym rogu klikamy w wybór trybu i wybieramy tryb Wi-Fi Mode, naciskamy ikonkę Next step. Następnie wybieramy tryb Mode AP.

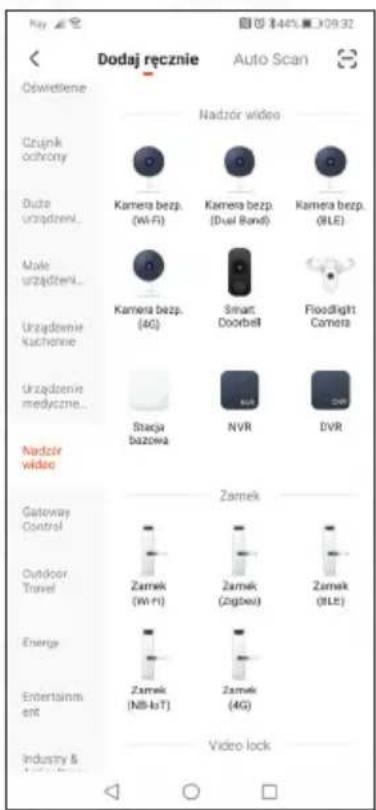

Dodaj ręcznie Auto Scan Oświetiene Czujnik ochrony Auto urządzeń... Mole urządzeń... Urządzenie kachonie Urządzenie medyczne... Nadzór wides Kamera bezp. (Wi-Fi) Kamera bezp. (Duel Band) Kamera bezp. (BLE) Kamera bezp. (4G) Smart Doorbell Floodlight Camera Stacja bazowa NVR DVR Nadzór wides Gateway Control Outdoor Travel Energy Entertainment Industry & Video lock Zamek Zamek (Wi-Fi) Zamek (Zigdor) Zamek (BLE) Zamek (NB-kT) Zamek (4G)

1. kolejno z listy urządzeń wybieramy Nadzór wideo => Kamera bezp. (Wi-Fi),

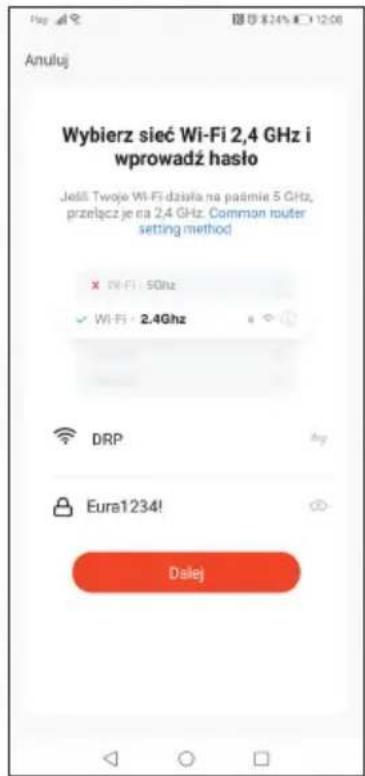

Anuluj Wybierz sieć Wi-Fi 2,4 GHz i wprowadź hasło Jeśli Twoje Wi-Fi działa na paämie 5 GHz, przełącz je na 2,4 GHz Common router setting method! × Wi-Fi 50Hz ✓ Wi-Fi 2.4Ghz DRP Eura1234! Dalej

1. W 3 zakładce należy wybrać sieć WiFi, z którą sparujemy monitor, następnie wpisujemy hasło i klikamy przycisk Dalej

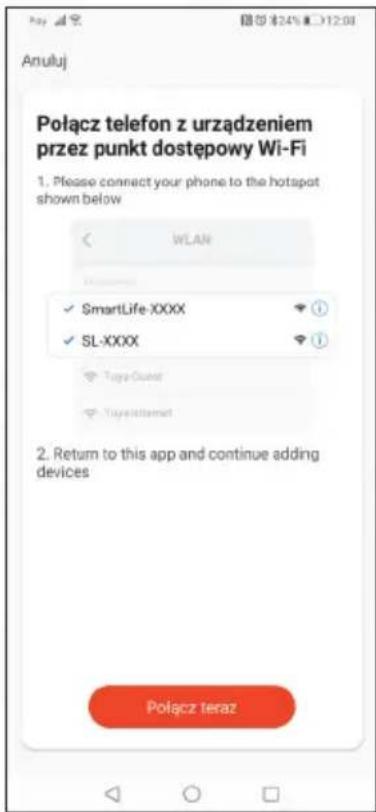

Anuluj Połącz telefon z urządzeniem przez punkt dostępowy Wi-Fi 1. Please connect your phone to the hotspot shown below WLAN ✓ SmartLife-XXXX ✓ SL-XXXX Taya-Cloud Taya-Internet 2. Return to this app and continue adding devices Polącz teraz

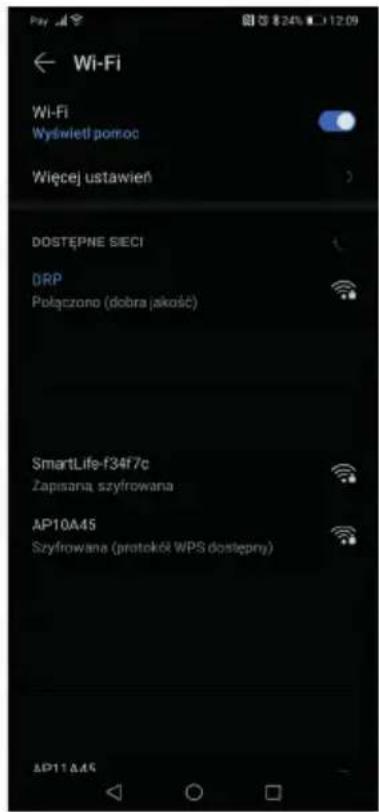

Wi-Fi Wi-Fi Wyswietl pomoc Wiecej ustawień DOSTĘPNE SIECI DRP Połączono (dobra jakość) SmartLife-f34f7c Zapisana, szyfrowana AP10A45 Szyfrowana (protokół WPS dostępny) AP11A45

1. Kolejnym krokiem jest połączenie się z siecią WiFi generowaną przez monitor, w tym celu naciskamy ikone Połącz teraz, która przekieruje nas do menu wyboru WiFi w naszym smartfonie (nazwa sieci oraz hało dostępne z pozycji monitora z menu Ustawień, zakładka AP MODE).

2. Po wybraniu odpowiedniej sieci WiFi oraz wprowadzeniu hasta, wracamy do aplikacji Tuya. Domyślne hasło: 12345678

Zakończono Dodano pomyśnie SmartDoorBell Dodawanie urządzenia powiodło się.

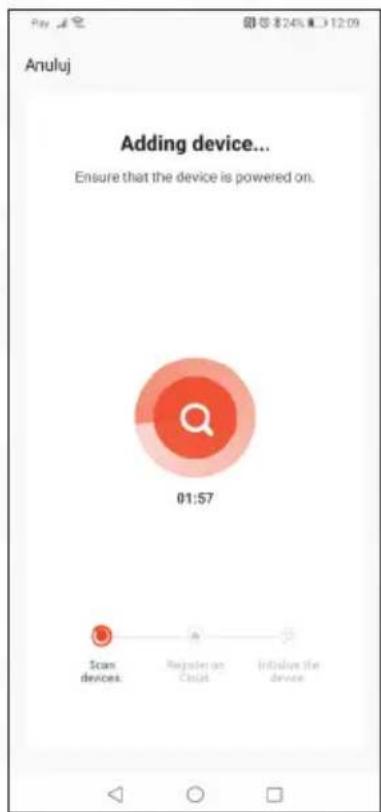

1. Aplikacja TUYA automatycznie przejdzie do procesu parowania monitora.

2. Monitor został poprawnie dodany, teraz możemy zmienić nazwę naszego urządzenia i korzystać z możliwości aplikacji.

8.3. RESETOWANIE MONITORA

W przypadku problemów związanych z parowaniem urządzenia z naszym smartfonem, zalecane jest zresetowanie urządzenia.

Przed wykonaniem resetu upewnij się, czy smartfon połączony jest z siecią Wifi 2,4 GHz w której ma pracować monitor VDA-41A3, a także czy wpisywane hasło sieci Wifi jest poprawne

Jeśli powyższe warunki są spełnione, możemy przejść do resetowania urządzenia. W celu wykonania resetu należy wejść w menu ustawień monitora oraz wybrać opcje Ustawienia domyślne, następnie potwierdzić przyciskiem OK.

1. SPECYFIKACJA TECHNICZNA

Zestaw
System Eura Connect
Monitor VDA-41A3
Kaseta zewnętrzna VDA-63A3
Zasilacz VZA-63A3
Napięcie zasilania 12 V DC
Parametry sygnału wideo 1Vp-p 75 Ohm CCIR
Ilość przewodów łączących 4
Ilość obsługiwanych lokali 1
Ilość obsługiwanych wyjść 2
Monitor
Napięcie zasilania 12 V DC
Wymagany własny zasilacz	Tak
Parametry sygnału wideo	1Vp-p 75 Ohm CCIR
Minimalna ilość przewodów łączących	4
Ilość obsługiwanych wyjść 2
Rodzaje wyjść	Wyjście 1: 12V DC 350mA, Wyjście 2: N.O. 1A/ 24VDC Max
Czas aktywacji rygla/ bramy	3s / 1s
Pobór mocy - czuwanie / praca	2 W / 7 W
Wielkość ekranu monitora 7"
Typ ekranu	Kolor TFT-LCD
Rozdzielczość ekranu	1024 x 600 pikseli
Ilość melodii gongu	16
Głośnomówiący	Tak
Wbudowany moduł WiFi	Tak
Interfejs komunikacji bezprzewodowej	IEEE 802.11 b/g/n
Częstotliwość pracy	2,4 GHz
Maks. moc promieniowania	<5 mW
Temperaturowy zakres pracy	0°C ~ +40°C
Wymiary (W x SZ x G)	152 x 215 x 23 mm
Waga netto	431 g
Kaseta zewnętrzna
Pobór mocy kasety zewnętrznej (czuwanie / praca)	0,2 W / 5 W
Rozdzielczość obrazu 1080P
Kąt widzenia kamery poziom/ pion	ok. 60°/ 80°
Typ przetwornika kamery	Kolor CMOS 1/4"
Materiał obudowy Stop aluminium
Sposób montażu kasety zewn.	Natynkowy
Oświetlenie nocne	6 diod LED (diody podczerwone)
Daszek ochronny	Tak
Współczynnik ochrony	IP44
Temperaturowy zakres pracy kasety	-18°C ~ +50°C
Wymiary kasety zewn. (W x SZ x G)	130 x 50 x 47 mm
Waga netto kasety	178 g

KARTA GWARANCYJNA

nazwa wyrobu: WIDEODOMOFON

model:

VDP-40A3 FENIKS+

data sprzedaży

pieczątka punktu sprzedaży i podpis sprzedawcy

OGÓLNE WARUNKI NAPRAW GWARANCYJNYCH

1. Eura-Tech Sp. z o. o. z siedzibą w Wejherowie przy ul. Przemysłowej 35A (zwany dalej „Gwarantem”), gwarantuje sprawne działanie wskazanego w Gwarancji urządzenia (zwanego dalej „Produktem”).
2. Gwarancja jest udzielana na okres 24 miesięcy, pod warunkiem użytkowania Produktu zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi oraz przyjętymi standardami. Gwarancja obowiązuje na terenie Rzeczpospolitej Polskiej. Na wybrane produkty np. sygnalizatory czadu czas obowiązywania gwarancji może być dłuższy, co każdorazowo określone jest już przy samym produkcie.
3. Prawa i obowiązki Gwaranta oraz Nabywcy Produktu reguluje treść postanowień ujętych w niniejszej Gwarancji, z którymi Nabywca powinien się zapoznać przed zakupem. Zakup Produktu jest równoznaczny z akceptacja warunków niniejszej Gwarancji.
4. Datą, od której obowiązuje czas trwania Gwarancji, jest data wystawienia dokumentu sprzedaży zapisana w Karcie Gwarancyjnej i dokumencie sprzedaży. Ujawnione w okresie trwania Gwarancji wady będą usunięte bezpłatnie przez Centralny Serwis Eura-Tech Sp. z o. o. (zwany dalej „Serwisem”).
5. Dokumentem potwierdzającym zawarcie powyższej umowy i tym samym uprawniającym do dochodzenia swoich praw jest prawidłowo wypełniona Karta Gwarancyjna wraz z dokumentem potwierdzającym zakup (paragon fiskalny, faktura VAT). Jakiekolwiek zmiany (zamazania, wytarcia, przekreślenia, poprawki itp.) w Karcie Gwarancyjnej powodują jej unieważnienie.
6. W przypadku Produktów nie posiadających Kart Gwarancyjnych (np. dzwonki bezprzewodowe, gongi, sygnalizatory, wykrywacze i inne), dokumentem potwierdzającym zawarcie umowy jest dokument sprzedaży (paragon fiskalny, faktura VAT).
7. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w Instrukcji Obsługi, do wykonania których zobowiązany jest Nabywca we własnym zakresie i na własny koszt (np.: zainstalowanie, konfiguracja, optymalne zabezpieczenie przed działaniem warunków zewnętrznych, konserwacja, ewentualny demontaż itp.).

8. Gwarancja nie są objęte:

9. akcesoria / materiały eksploatacyjne takie jak ramki oraz śruby montażowe, przewody, karty zbliżeniowe, zasilacze wraz z kabłami zasilającymi, baterie oraz akumulatorki czy inne elementy, które są dodatkowo dołączone do Produktów - ze względu na swój charakter posiadają okres żywotności eksploatacyjnej,

10. uszkodzenia mechaniczne, elektryczne, chemiczne i termiczne lub celowe uszkodzenia Produktu i wywołane nimi wady,
11. uszkodzenia i wady wynikłe na skutek niewłaściwego lub niezgodnego z Instrukcją Obsługi użytkowania, niedbałością użytkownika, niewłaściwym przechowywaniem czy konserwacją Produktu, a także stosowanie Produktu niezgodnie z przepisami bezpieczeństwa i niezgodnie z jego przeznaczeniem,
12. uszkodzenia Produktu, który nie został prawidłowo zabezpieczony podczas transportu do Serwisu (np. brak opakowania transportowego, nie owinięcie Produktu odpowiednio w folię zabezpieczającą, unieruchomienie Produktu w opakowaniu itp.).
13. uszkodzenia Produktu, do którego Nabywca zgubił Kartę Gwarancyjną,
14. uszkodzenia powstałe w wyniku pożaru, powodzi, uderzenia pioruna (także pośredniego), czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, zalania płynami, przepięciem w sieci elektrycznej, podłączenia do sieci elektrycznej w sposób niezgodny z Instrukcją Obsługi,

15. Produkty, w których dokonano przeróbek, zmian konstrukcyjnych, napraw naruszając plombę gwarancyjną lub w jakikolwiek inny sposób.

16. Gwarant zapewnia bezpłatne części zamienne oraz robociznę, zgodnie z warunkami podanymi w niniejszej Gwarancji, w okresie trwania Gwarancji, o którym mowa na ostatnich stronach Instrukcji Obsług i rozdziale „Warunki Gwarancji”. Gwarancja obejmuje tylko i wyłącznie usterki Produktu spowodowane wadliwymi częściami i/łub defektami produkcyjnymi.

17. Zgłoszenie reklamacyjne będzie rozpatrywane jedynie w przypadku, gdy reklamowany Produkt zostanie dostarczony do Serwisu wraz z:

18. Kartą Gwarancyjną (za wyjątkiem urządzeń wymienionych w pkt. 6),

19. prawidłowo wypełnionym Formularzem zgłoszenia naprawy

20. dowodem zakupu zawierającym datę oraz miejsce sprzedaży.

21. Otwieranie urządzenia bez wyrażnej zgody Serwisu, dokonywanie wszelkich napraw we własnym zakresie lub w nicautoryzowanym serwisie przez osoby nieupoważnione, będzie podstawą do unieważnienia Gwarancji.

22. Uszkodzony Produkt Nabywca zobowiązany jest dostarczyć do punktu sprzedaży lub bezpośrednio do Serwisu. Jeżeli reklamacja zostanie uznana przez Serwis za uzasadnioną, po naprawione Produkt zostaje odesłany do Nabywcy na koszt Gwaranta, korzystając z usług spedycji kurierskich, z którymi Gwarant ma aktualnie nawiązaną współpracę (GLS).
23. Dostarczenie uszkodzonego Produktu jakąkolwiek spedycią na koszt Gwaranta, bez wcześniejjszego uzgodnienia z Serwisem, będzie skutkowało odmową przyjęcia paczki.
24. Ewentualne wady lub uszkodzenia Produktu ujawnione i zgłoszone w okresie trwania Gwarancji będą usunięte bezpłatnie w terminie 14 dni kalendarzowych. W uzasadnionych przypadkach termin ten może ulec przedłużeniu, wówczas Nabywca zostanie poinformowany o przybliżonym czasie naprawy. Bieg terminu naprawy rozpoczyna się pierwszego dnia roboczego następującego po dniu dostarczenia Produktu do Serwisu
25. Wadliwy Produkt lub jego części, które zostaną wymienione, stają się własnością Serwisu.
26. Przed przystąpieniem do ewentualnej naprawy, Serwis każdorazowo dokonuje oględzin i oceny stopnia uszkodzenia reklamowanego Produktu. W przypadku stwierdzenia, że Produkt:

- jest sprawny,

• był instalowany oraz podłączony niezgodnie z zaleceniami zawartymi w Instrukcji Obsługi,
• uległ uszkodzeniu ewidentnie z winy Nabywcy,
• ma zerwaną plombe,
• spełnia warunki podane w pkt. 8,

wówczas Serwis traktuje takie zgłoszenie reklamacyjne za nieuzasadnione i może obciążyć Nabywcę kosztami transportu oraz diagnozy urządzenia, zgodnie z obowiązującym w Serwisie Cennikiem Usług Napraw Odpłatnych.

1. Nabywcy przysługuje prawo do wymiany Produktu na inny, posiadający te same lub zbliżone parametry techniczne i eksploatacyjne, jeżeli:

• w okresie trwania Gwarancji, Serwis dokona 3 napraw, a Produkt nadal będzie wykazywał wady uniemożliwiające używanie go zgodnie z przeznaczeniem,
- Serwis uzna, że usunięcie wady jest niemożliwe lub w terminie określonym w pkt. 14,
- naprawa może spowodować nadmierne koszty po stronie Serwisu.

1. W skrajnych przypadkach, po wcześniejszym skonsultowaniu się z Nabywca, Serwis ma możliwość:

2. przedłużenia okresu naprawy Produktu, jeżeli wymagane naprawy nie mogą być wykonane z powodu nieprzewidzianych okoliczności, takich jak: trudności związane z importem urządzenia i/lub części zamiennych, przepisy prawne uniemożliwiające wykonanie naprawy itp.,
   • podjąć decyzję o zwrocie należności zgodnie i na podstawie ceny z faktury zakupowej, w przypadku, gdy nie ma możliwości wymiany Produktu na inny.

3. Gwarant jak i Serwis nie ponosi odpowiedzialności za uszkodzenia innych urządzeń w wyniku awarii Produktu.

4. Nabywca nie ma prawa do domagania się zwrotu utraconych korzyści w związku z awarią Produktu.

5. Brak odbioru naprawionego Produktu po upływie 4 tygodni od terminu naprawy określonego w pkt. 14, będzie traktowane jako bezpłatne zrzeczenie się Produktu na rzecz Serwisu. Serwis może przekazać Produkt na cele charytatywne lub wykorzystać jego części na potrzeby Serwisu.

6. W przypadku podejrzenia naruszenia przesyłki lub uszkodzenia przesyłanego Produktu w trakcie transportu, prosimy o stosowanie następującej procedury:

7. po otrzymaniu przesyłki należy każdorazowo sprawdzić stan opakowania w obecności pracownika spedycji (przesyłka powinna być zapieczętowana taśmą i/lub pieczęcią Serwisu, jeżeli tak nie jest lub jest w jakikołwiek sposób jest naruszona, oznacza to, że przesyłka była otwierana przez osoby nieuprawnione),

8. każdorazowo należy rozpakować i sprawdzić zawartość przesyłki w obecności pracownika spedycji, a w przypadku stwierdzenia uszkodzenia zawartości paczki lub jakichkolwiek braków, wspólnie sporządzić stosowny protokół.

9. Gwarancja na Produkt nie wyłącza ani nie ogranicza uprawnień kupującego wynikających z niezgodności towaru z umową.

Centralny Serwis Eura-Tech Sp. z o. o.

Przemysłowa 35a

84-200 Wejherowo

pon. - pt. 08:00 - 17:00

e-mail: [e-mail]

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi

z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy

składowac w miejscach do tego przeznaczonych.

ElektroEko

Informacje na temat miejsc zbierania zużytego sprzętu elektrycznego i elektronicznego znaleźć

można na stronie organizacji odzysku http://www.elektroeko.pl

nr rej. BDO 000015/00

Eura-Tech Sp. z o.o.

ul. Przemysłowa 35A, 84-200 Wejherowo

www.eura-tech.eu

Wszystkie prawa zastrzeżone.

Zdjęcia, rysunki i teksty użyte w niniejszej instrukcji obsługi są własnością firmy „EURA-TECH” Sp. z o.o.

Powielanie, rozpowszechnianie i publikacja całości jak i fragmentów instrukcji są bez zgody autora zabronione!
