INSTRUKCJA OBSŁUGI VDA-63C5 Eura

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapozna- nie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest aby montaż dokonany był przez wykwalifikowany personel Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu, eksploatacji oraz z powodu dokonywania samodzielnych napraw i modyfikacji.

Pamiętaj, aby:

• użytkować urządzenie zgodnie z jego przeznaczaniem, trzymać je z daleka od wilgoci i ognia,
• nie wrzucać do ognia, nie uderzać, nie miażdżyć i nie narażać urządzenia na uszkodzenia mechaniczne,
• nie czyścić urządzenia wodą ani rozpuszczalnikami i innymi chemikaliami,
• czyścić obudowę urządzenia wyłącznie, gdy źródło zasilania jest odcięte, do czyszczenia można wykorzystać zwilżoną szmatkę, ale po jej użyciu należy odczekać do całkowitego przeschnięcia obudowy,
• nie dokonywać samodzielnych modyfikacji i napraw.

Uwaga: Urządzenia posiadające współczynnik wnikania wyższy lub równy IP44 mogą być montowane na zewnątrz (np. przyciski dzwonkowe, kasety zewnętrzne wideodomofonów, kamery itp.). Informacje o współczynniku wnikania zawarte są w specyfikacji technicznej urządzenia.

1. CHARAKTERYSTYKA URZĄDZEŃ

Kasety zewnętrzne:

-VDA-61C5 - jednorodzinna
-VDA-62C5 - dwurodzinna,
-VDA-63C5 - trójrodzinna,
-VDA-64C5 - czterorodzinna,

kompatybilne są z 4-żyłowymi monitorami z systemu Eura AHD.

Wszystkie kasety wyposażone są w kolorową kamerę z przetwornikiem CMOS, pracującą w maks. rozdzielczości 1080P oraz w czytnik breloków zbliżeniowych i przeznaczone są do montażu natynkowego. Panele kaset zewnętrznych VDA-61C5, VDA-62C5, VDA-63C5 i VDA-64C5 wykonane są z aluminium. różnią się między sobą ilością obsługiwanych lokali (ilością przycisków wywołania na przednim panelu):

VDA-61C5 – kaseta zewnętrzna do obsługi 1 lokalu, VDA-62C5 – kaseta zewnętrzna do obsługi 2 lokali, VDA-63C5 – kaseta zewnętrzna do obsługi 3 lokali, VDA-64C5 – kaseta zewnętrzna do obsługi 4 lokali.

Oświetlenie nocne LED (diody IR) eura Daszek ochronny Głośnik Czujnik zmierzchowy Kamera Mikrofon Czytnik kluczy zbliżeniowych Przyciski wywołania lokatora (1/2/3/4) Daszek ochronny Głośnik Gniazdo zasilania 12-15V DC Gniazdo wyjścia przekaźnikowego oraz przycisku wyjścia Regulacja głośności Gniazda do podłączenia monitorów

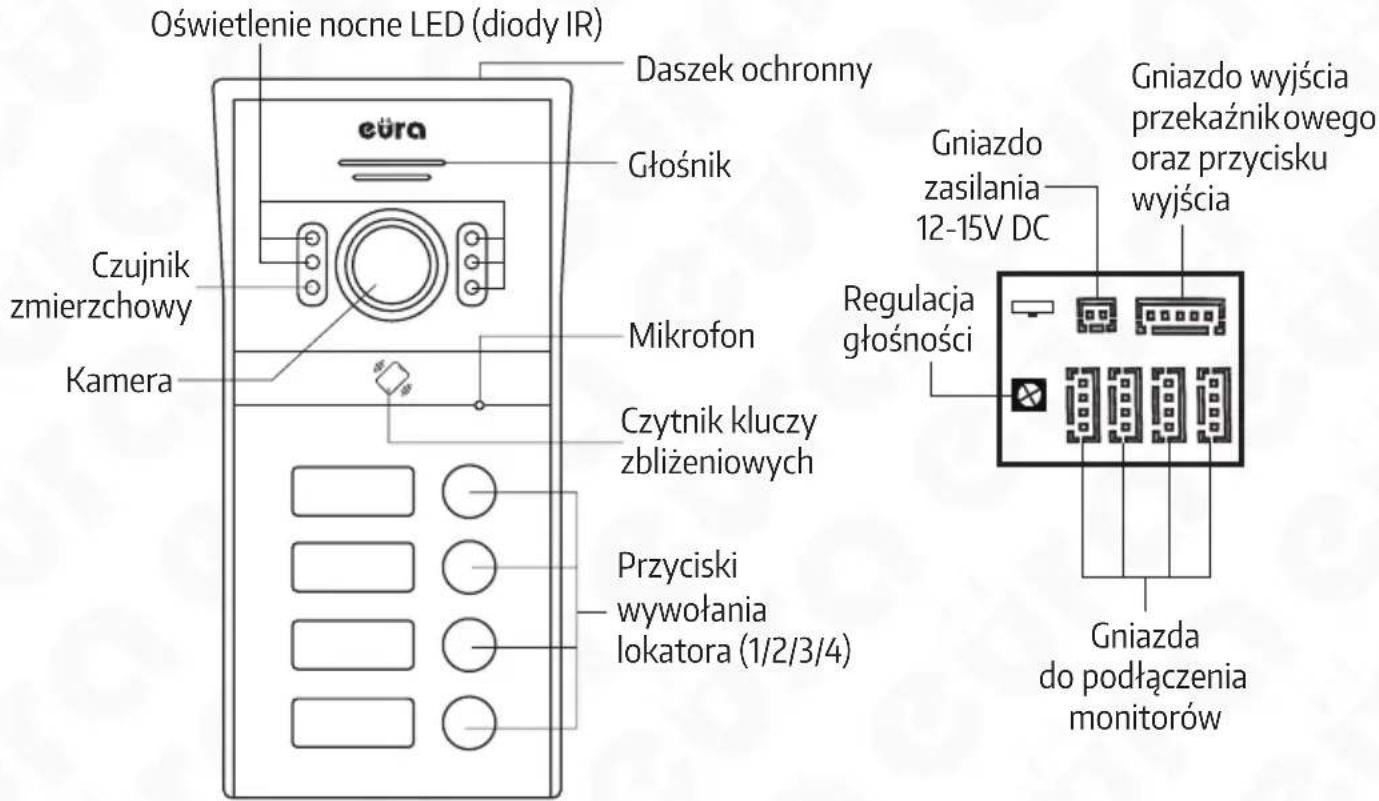

Rys. 1. Budowa zewnętrzna kasety VDA-64C5, obsługującej 4 lokatorów.

2. INSTALACJA

Kaseta zewnętrzna jest fabrycznie przystosowana do montażu natynkowego.

Uwagi praktyczne dotyczące montażu kasety zewnętrznej

Należy unikać miejsc, w których obiektyw kamery narażony jest na bezpośrednie, prostopadłe działanie promieni światła (słońce, reflektory, oświetlenie uliczne) gdyż może to spowodować jej nieprawidłowa pracę i bardzo znaczne osłabienie widoczności.

UWAGA!

Właściwe umiejscowienie zewnętrznego modułu kamery decyduje o komforcie pracy z urządzeniem. Stąd zaleca się przed wykonaniem otworów montażowych doświadczalne dobranie miejsca montażu modułu zewnętrznego. W tym celu należy najpierw zainstalować monitor i połączyć go elektrycznie z kasetą zewnętrzną. Na czas prób monitor powinna przytrzymać inna osoba. Kolejno należy podłączyć urządzenie do sieci 230V/50Hz poprzez zasilacz i przystąpić do wyboru właściwego miejsca montażu modułu kamery. Osoba przytrzymująca kasetę zewnętrzną winna zasymulować normalne zadziałanie urządzenia tj. poprzez naciśnięcie przycisku, wywołać drugą osobę znajdującą się przy monitorze. W tym czasie osoba przy monitorze winna obserwować pole widzenia kamery. Osoba przytrzymująca moduł kamery, na podstawie sugestii swojego rozmówcy, musi ustawić ją w położeniu optymalnym. Położenie to należy zaznaczyć i dopiero wtedy przystąpić do wykonania otworów montażowych, po uprzednim wyłączeniu zasilania.

150-160 cm 60° 50 cm

110° 50 cm 50 cm

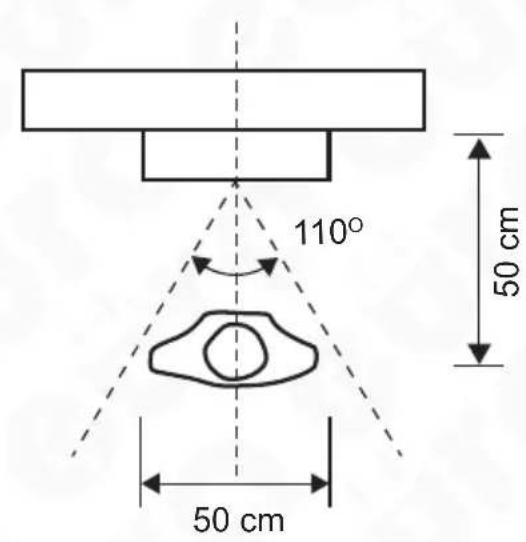

Rys. 2. Kąty widzenia kamer kaset zewnętrznych.

Sposób montażu:

1. Odkręcić dwie dolne śruby mocujące i oddzielić kasetę od daszka ochronnego.
2. Poprzez 4 otwory w daszku ochronnym odznaczyć na ścianie miejsca na kołki montażowe.
3. W zaznaczonych miejscach nawiercić 4 otwory montażowe ∅5mm, a następnie umieścić w nich 4 kołki montażowe (rys. 3).
4. Za pomocą 4 wkrętów montażowych przymocować daszek ochronny do ściany.
5. Podłączyć do kasety zewnętrznej 4 żyły przewodu biegnącego do monitora.
6. Umieścić kasetę zewnętrzną w zamocowanym uprzednio do ściany daszku ochronnym wykorzystując otwór do zaczepienia daszku oraz przykręcić dwie dolne śruby mocujące (rys. 3).

Sposób montażu natynkowego kasety zewnętrznej pokazany jest na rys. 3:

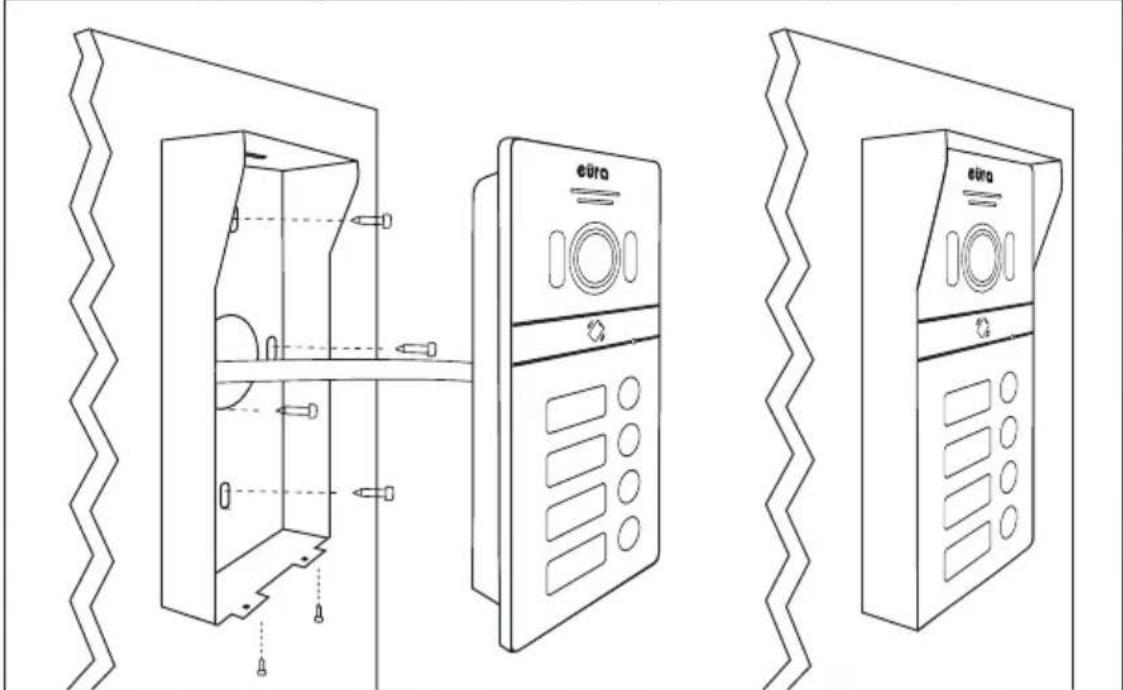

Rys. 3. Montaż kasety zewnętrznej.

UWAGA!

Nie należy dokonywać żadnych podłączeń ani przełączeń przewodów jeżeli urządzenie jest podłączone do zasilania. Nie przestrzeganie powyższego zalecenia może doprowadzić do uszkodzenia urządzenia! Przed dokonywaniem montażu, czy demontażu urządzenia należy uprzednio odłączyć zasilanie!

2.1. INSTALACJA WIZYTOWNIKA

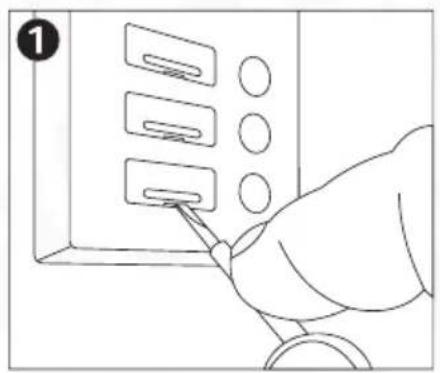

W celu umieszczenie etykiety z nazwą lokalu należy zdemontować zaślepkę wizytownika, de- likatnie podważając zaślepkę wizytownika w wyciętym do tego miejscu używając śrubokrętu. Po umieszczeniu nazwy lokalu umieszczamy zaślepkę w odwrotny sposób do jej demontażu.

W zależności od wersji kasety (liczby lokatorów), dostępna jest różna liczba gniazd przyłączeniowych J1, J2, J3, J4 w tylnej części kasety (np. wersja 2-lokatorska VDA-62C5 posiada 2 gniazda: J2 oraz J3). Przykładowy schemat połączeń kasety 4-lokatorskiej VDA-64C5 z kom-patybilnymi monitorami oraz ryglem elektromagnetycznym pokazano na rys. 5.

Opis zacisków kasety: 4. VIDEO 3. GND 2. AUDIO 1. VCC Kaseta zewnętrzna 12-5V DC 12V DC Rygiel * EXIT Przycisk wyjścia Opis zacisków MONITORA: 1. VCC 2. AUDIO 3. GND 4. AUDIO Monitor Monitor Monitor Monitor 12-15V DC 12-15V DC 12-15V DC 12-15V DC

*Element wyposażenia dodatkowego, nie wchodzi w skład zestawu.

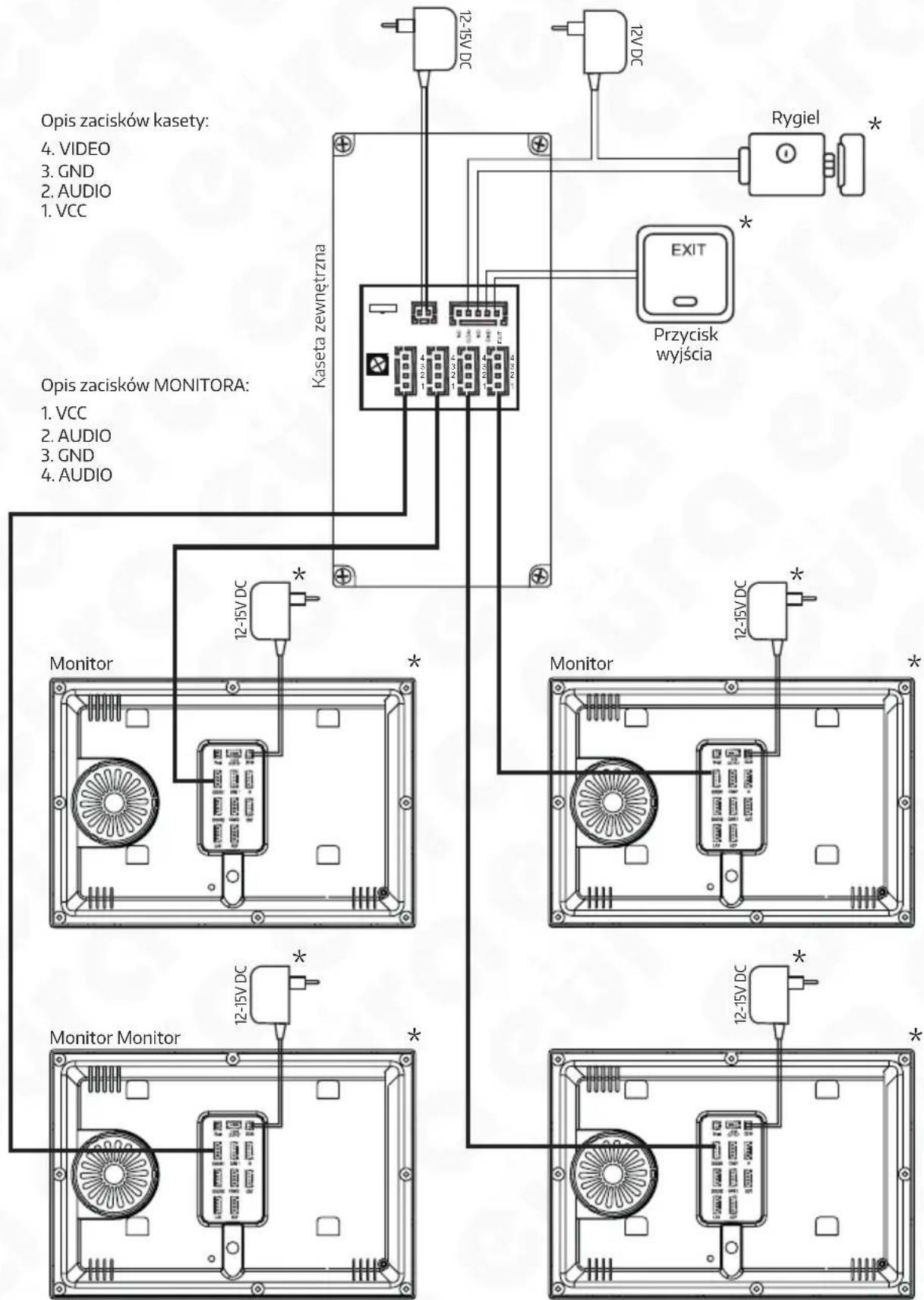

Rys. 5. Schemat połączeń

Opis zacisków kasety: 4. VIDEO 3. GND 2. AUDIO 1. VCC Kaseta zewnętrzna Rygiel * EXIT Przycisk wyjścia + 12V DC AC 230V/ 50Hz Opis zacisków MONITORA: 1. VCC 2. AUDIO 3. GND 4. AUDIO Monitor * Monitor * Monitor * Monitor

*Element wyposażenia dodatkowego, nie wchodzi w skład zestawu.

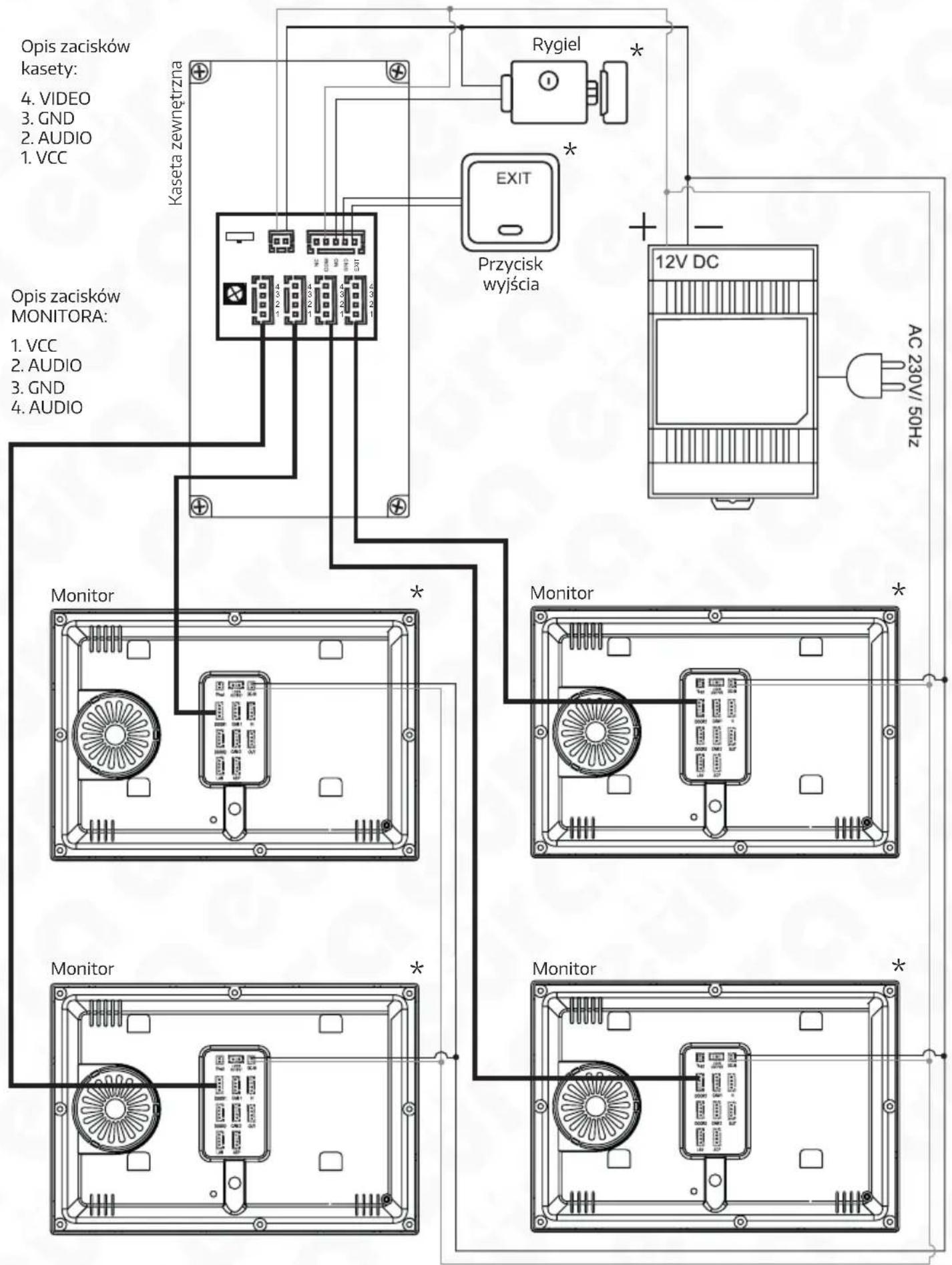

Rys. 6. Schemat podłączeń z wykorzystaniem jednego zasilacza (12V 5A z funkcją regulacji napięcia)

UWAGI

1. Sterowanie bramą wjazdową realizowane jest za pomocą przekaźnika, którego styki N.O./ N.C. wyprowadzone są na złącze LOCK OUTPUT monitora.
2. Wszelkie przewody energetyczne i telekomunikacyjne, będące w bezpośrednim kontakcie z przewodami łączącymi kasetę zewnętrzną z monitorem mogą wpłynąć niekorzystnie na działanie całego zestawu.
3. W celu prawidłowej pracy zestawu składającego się z monitora, kasety i urządzeń dodatkowych (rygiel, automat bramy wjazdowej) działat poprawnie, do kasety zewnętrznej musi być podłączone osobne źródło zasilania.

UWAGA

Połączenie z ryglem elektromagnetycznym powinno zostać przeprowadzone przewodem 2 x 0.75mm, podobnie w przypadku połączenia z opcjonalnym automatem bramy wjazdowej. Optymalnym rozwiązaniem będzie użycie jednego 4-żyłowego przewodu łączącego monitor z kasetą zewnętrzną, jednego 2-żyłowego przewodu łączącego kasetę zewnętrzną z ryglem elektromagnetycznym oraz jednego 2-żyłowego przewodu łączącego monitor z automatem bramy wjazdowej. Jeżeli użytkownik posiada inne przewody połączeniowe niż zalecane to do puszcza się ich zastosowanie, niemniej należy dokonać próbnego podłączenia zestawu celem sprawdzenia poprawności jego działania.

	Odległość między urządzeniami Rodzaj przewodu
Kaseta zewnętrzna - monitor	0 - 30m 4x0.5mm	2
	30m - 50m 4x0.75mm	2

4. PROGRAMOWANIE

Urządzenie umożliwia dodanie breloków użytkownika, których zbliżenie przed czytnikiem umożliwia zwolnienie rygla. Zestaw zawiera dwa breloki, które należy dodać jako breloki MASTER, pierwsza z nich zostanie brelokiem DODAJ, druga zaś USUŃ.

4.1. DODAWANIE BRELOKÓW UŻYTKOWNIKÓW

W celu dodania breloków MASTER, należy:

• wywołać jednostkę wewnętrzną (monitor), oraz odblokować rygiel z pozycji monitora,
• po odblokowaniu naciskamy i przytrzymujemy przycisk wywołania na module zewnętrznym (kasecie), na okres ok. 5 sekund, wejście w tryb programowania zostanie zasygnalizowane miganiem „logo czytnika kart”,
• przykładamy do czytnika pierwszy brelok który automatycznie zostaje brelokiem DODAJ,
• drugi przyłożony brelok zostaje brelokiem USUŃ, „logo czytnika kart” przestaje migać.
  -czytnik przechodzi w tryb czuwania.

UWAGA

Nie można usunąć breloków MASTER, należy zastąpić je nowo dodanymi brelokami MASTER (punkt 4.1.)

4.2. DODAWANIE BRELOKÓW UŻYTKOWNIKÓW

1. W trybie czuwania przesuń brelok DODAJ trzy razy w okresie 15 sekund. Wejście w tryb programowania zostanie zasygnalizowane miganiem „logo czytnika kart” na przednim panelu urządzenia.
2. Przesuwamy kolejno breloki użytkowników które mają zostać zaprogramowane, gdy brelok jest przesuwany przed czytnikiem, brzęczyk wyemituje monit BI BI, wskazujący, że brelok użytkownika został dodany.
3. Gdy wszystkie breloki użytkowników zostaną dodane, wystarczy przyłożyć główną brelok DODAJ do czytnika, aby zakończyć operację dodawania.

4.3. USUWANIE BRELOKÓW UŻYTKOWNIKÓW

1. W trybie czuwania przesuń brelok USUŃ trzy razy w okresie 15 sekund. Wejście w tryb programowania zostanie zasygnalizowane miganiem „logo czytnika kart” na przednim panelu urządzenia.
2. Przesuwamy kolejno breloki użytkowników które mają zostać usunięte, gdy brelok jest przesuwany przed czytnikiem, brzęczyk wyemituje monit BI BI, wskazujący, że brelok użytkownika został usunięty.
3. Gdy wszystkie breloki użytkowników zostaną usunięte, wystarczy przyłożyć główną brelok USUŃ do czytnika, aby zakończyć operację usuwania.

CZYSZCZENIE I KONSERWACJA POSZCZEGÓLNYCH ELEMENTÓW ZESTAWU

W wypadku zabrudzenia oka kamery należy ją czyścić wyłącznie miękką, lekko wilgotną szmatką z dodatkiem niewielkiej ilości środków myjących przeznaczonych do mycia elementów z tworzyw sztucz nych.

1. SPECYFIKACJA TECHNICZNA

Napięcie zasilania 12-15V DC
Ilość przewodów łączących 4 (dla każdego z lokali)
Ilość obsługiwanych lokali 1-4
Pobór mocy kasety zewnętrznej (czuwanie / praca) 1,5W/ 3,6W
Rozdzielczość obrazu 1080P
Kąt widzenia kamery w poziomie / pionie ok. 110° / ok. 60°
Typ przetwornika kamery CMOS 1/3"
Ilość obsługiwanych wyjść 1
Rodzaje wyjść Wyjście 1: przekaźnik N.C. & N.O. 1A/ 24VDC
Czas aktywacji rygla	1-10 sekund (zależne od monitora)
Materiał obudowy	Stop aluminium
Sposób montażu kasety zewn.	Natynkowy
Oświetlenie nocne	5 diod LED (światło podczerwone), z cz. zmierzchowym
Czytnik breloków zbliżeniowych	Tak
Maks. moc promieniowania	<5mW
Częstotliwość pracy	13,56MHz
Daszek ochronny	Tak
Współczynnik ochrony	IP65
Temperaturowy zakres pracy kasety	-18°C ~ +40°C
Wymiary kasety zewn. (W x SZ x G)	145 x 70 x 42 mm
Waga netto kasety	250 g
