INSTRUKCJA OBSŁUGI IC-00C5 Eura

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw i modyfikacji.

1. BUDOWA KAMERY

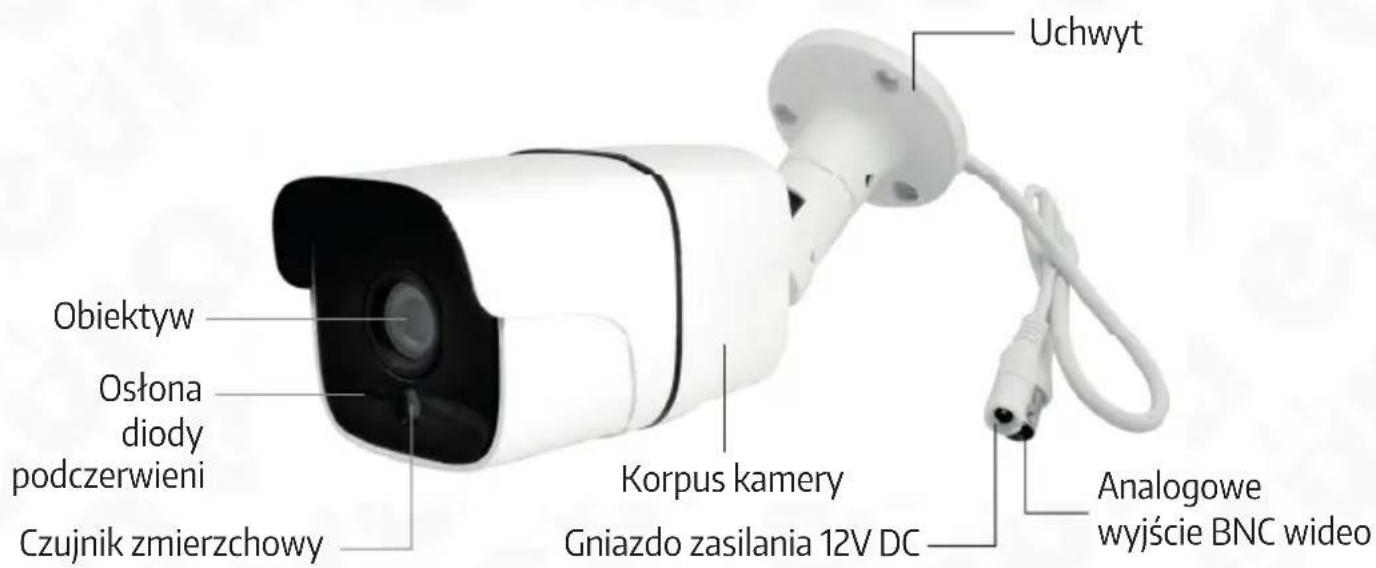

Uchwyt Obiektyw Osłona diody podczerwieni Czujnik zmierzchowy Korpus kamery Gniazdo zasilania 12V DC Analogowe wyjście BNC wideo

Rys. 1. Budowa kamery

2. WPROWADZENIE

Analogowa kamera IC-00C5 może pracować z rejestratorami oraz wszystkimi wide-odomofonami oraz innymi urządzeniami obsługującymi technologię AHD(analog). Wysoka rozdzielczość obrazu Full HD 1920x1080p pozwala zobaczyć wiele szczegółów niedostępnych dla typowych rozwiązań analogowych. Kamera została wyposażona w nowoczesny promiennik podczerwieni o zasięgu nawet do 30 metrów.

Urządzenie zostało wyposażone w wytrzymała, metalową obudowę o klasie szczelności IP54. Znakomicie sprawdzi się w każdych warunkach atmosferycznych: wysokich oraz niskich temperaturach, wietrze, deszczu i śniegu. Regulowany uchwyt w 3 płaszczyznach, pozwala na szybką instalację na: ścianie, suficie oraz drewnianych elementach. Kompaktowe rozmiary obudowy sprawią, że kamera IC-00C5 z powodzeniem wkomponuje się w każde miejsce.

Uwaga:

Przed podłączeniem dokładnie zapoznaj się z instrukcją obsługi i instalacji.

2.2. INSTALACJA

Zanim zaczniesz, upewnij się, że:

• urządzenie w opakowaniu jest w dobrym stanie oraz nie brakuje żadnych elementów montażowych.
• napięcie zasilacza jest zgodne z wymogami kamery. Standardowe zasilanie to 12 V DC.
• wszystkie urządzenia są odłączone od zasilania podczas instalacji.
• ściana jest wystarczająco mocna, aby wytrzymać czterokrotność łącznej wagi kamery oraz uchwytu.

Szczegółowe dane na temat środowiska montażowego znajdziesz w specyfikacji produktów.

W przypadku kamer obsługujących podczerwień zwrócić uwagę na następującą kwestię, aby zapobiec odbiciom wiązki podczerwieni:

Upewnij się, że w pobliżu obiektywu kamery nie ma żadnej odbijającej powierzchni.

Wiązka podczerwieni z kamery może odbijać się i padać na obiektyw, powodując refleksy.

W celu zainstalowania kamery na ścianie lub suficie należy:

– wywiercić dziury na kołki montażowe odpowiadające otworom w podstawie kamery
- jeżeli występuje taka potrzeba wykonać otwór do przeprowadzenia przewodów połączeniowych
– przyłożyć kamerę do wcześniej przygotowanych kołków i zamontowywać używając 3 wkrętów montażowych.

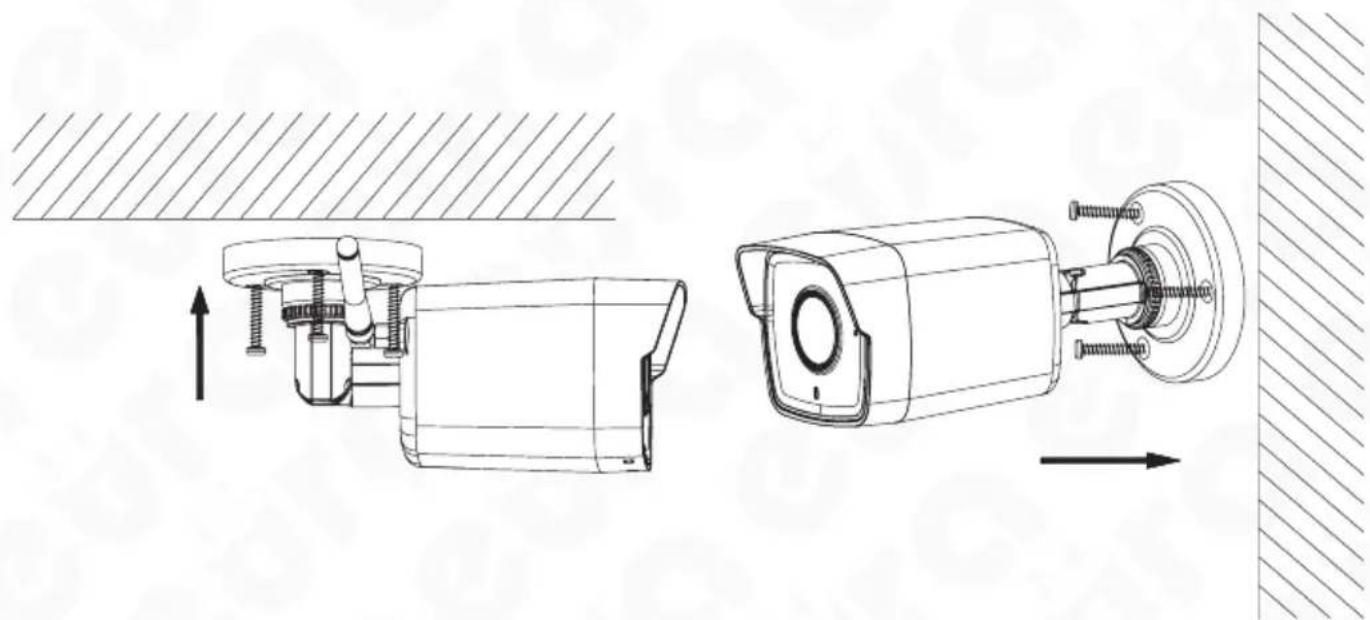

Rys. 2. Instalacja kamery

3. wYMIARY KAMERY

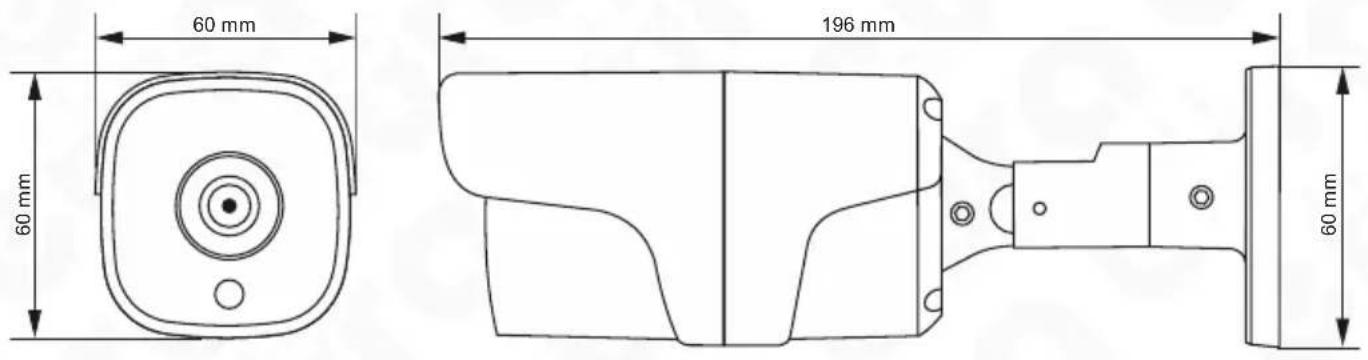

Rys. 3. Wymiary kamery

Kamera IC-00C5 wyposażona została w metalowy uchwyt z przepustem kablowym, umożliwiający szybki i prosty montaż kamery w dowolnym położeniu i na dowolnej płaszczyznie.

Uchwyt umożliwia montaż zarówno sufitowy oraz ścienny z dodatkową regulacją po- chylenia w pionie oraz poziomie. Dzięki trzy punktowej regulacji istnieje możliwość dokładnego ustawienia każdej pozycji kamery podczas jej montażu.

5. SPOSÓB PODŁĄCZENIA

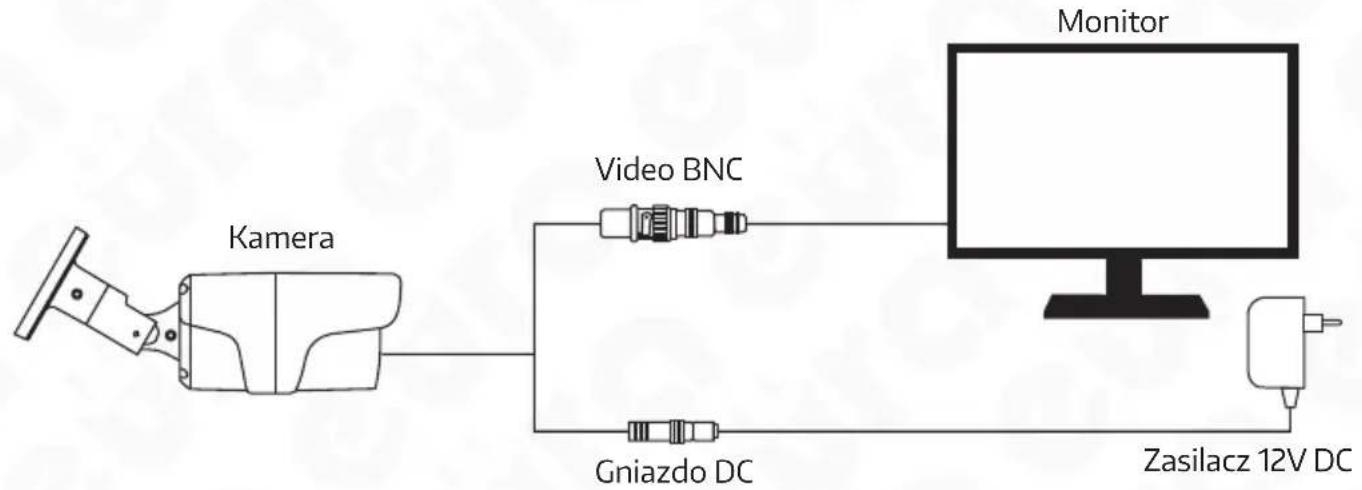

Poniżej został pokazane przykładowe podłączenia kamery IC-00C5, z wykorzystanie rożnych urządzeń i okablowania.

Sposób podłączenia:

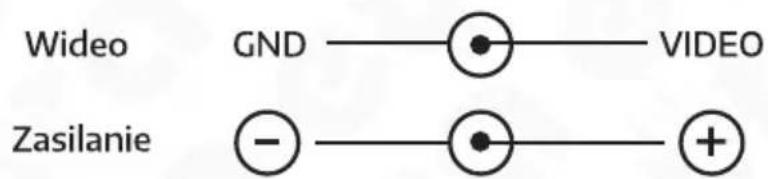

Wideo GND VIDEO Zasilanie - +

Transmisja analogowa po kablu koncentrycznym

Rys. 5.

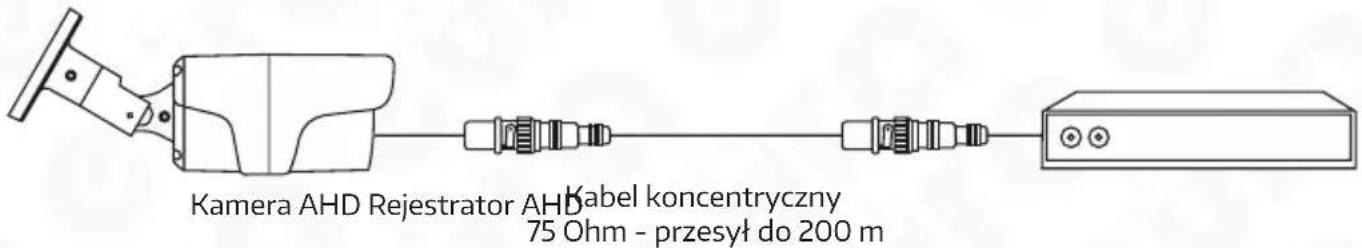

Transmisja AHD po kablu koncentrycznym

Kamera AHD Rejestrator AHD Kabel koncentryczny 75 Ohm - przesył do 200 m

Rys. 6.

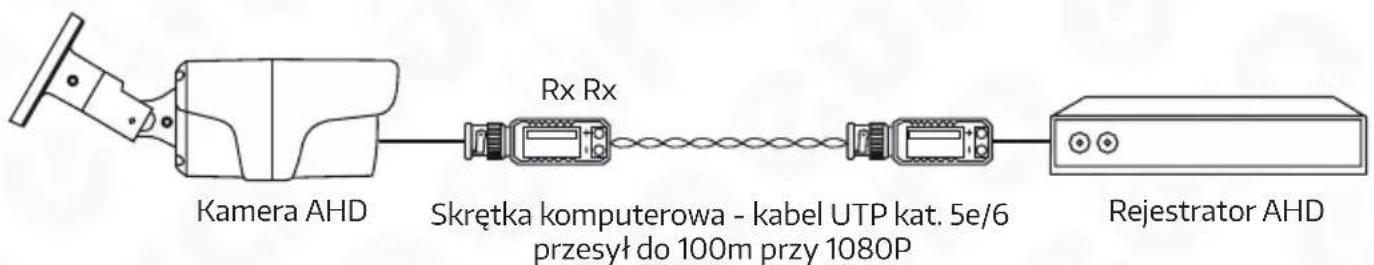

Pasywny system transmisji AHD po skrętce komputerowej

Rys. 7.

1. SPECYFIKACJA TECHNICZNA

Zasilanie kamery 12V DC
Rodzaj przetwornika 1/3" mega	pikseli CMOS SONY
Typ Analog Full HD
System pracy PAL
Rozdzielczość AHD Full HD 1920x1080p
Obiektyw 2,8 mm, korekcja IR
Minimalne oświetlenie 0,1Lux/ F	1,2
Balans bieli Automatyczny
Typ złącza sygnałowego BNC
Rodzaj obudowy Tubowa
Zasięg IR 30 m
Klasa szczelności IP54
Pobór prądu 4 W
Uchwyt	3-osiowy - możliwość montażu na każdej płaszczyźnie
Materiał	Metal
Wymiary	196 x 60 x 60 (mm)
Waga	300 g

KARTA GWARANCYJNA

nazwa wyrobu: ZEWNETRZNA KAMERA

model:

IC-00C5

data sprzedaży

pieczątka punktu sprzedaży i podpis sprzedawcy

OGÓLNE WARUNKI NAPRAW GWARANCYJNYCH

1. Eura-Tech Sp. z o. o. z siedzibą w Wejherowie przy ul. Przemysłowej 35A (zwany dalej „Gwarantem”), gwarantuje sprawne działanie wskazanego w Gwarancji urządzenia (zwanego dalej „Produktem”).
2. Gwarancja jest udzielana na okres 24 miesięcy, pod warunkiem użytkowania Produktu zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi oraz przyjętymi standardami. Gwarancja obowiązuje na terenie Rzeczpospolitej Polskiej. Na wybrane produkty np. sygnalizatory czadu czas obowiązywania gwarancji może być dłuższy, co każdorazowo określone jest już przy samym produkcie.
3. Prawa i obowiązki Gwaranta oraz Nabywcy Produktu reguluje treść postanowień ujętych w niniejszej Gwarancji, z którymi Nabywca powinien się zapoznać przed zakupem. Zakup Produktu jest równoznaczny z akceptacją warunków niniejszej Gwarancji.
4. Datą, od której obowiązuje czas trwania Gwarancji, jest data wystawienia dokumentu sprzedaży zapisana w Karcie Gwarancyjnej i dokumencie sprzedaży. Ujawnione w okresie trwania Gwarancji wady będą usunięte bezpłatnie przez Centralny Serwis Eura-Tech Sp. z o. o. (zwany dalej „Serwisem”).
5. Dokumentem potwierdzającym zawarcie powyższej umowy i tym samym uprawniającym do dochodzenia swoich praw jest prawidłowo wypełniona Karta Gwarancyjna wraz z dokumentem potwierdzającym zakup (paragon fiskalny, faktura VAT). Jakiekolwiek zmiany (zamazania, wytarcia, przekreślenia, poprawki itp.) w Karcie Gwarancyjnej powodują jej unieważnienie.
6. W przypadku Produktów nie posiadających Kart Gwarancyjnych (np. dzwonki bezprzewodowe, gongi, sygnalizatory, wykrywacze i inne), dokumentem potwierdzającym zawarcie umowy jest dokument sprzedaży (paragon fiskalny, faktura VAT).
7. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w Instrukcji Obsługi, do wykonania których zobowiązany jest Nabywca we własnym zakresie i na własny koszt (np.: zainstalowanie, konfiguracja, optymalne zabezpieczenie przed działaniem warunków zewnętrznych, konserwacja, ewentualny demontaż itp.).

8. Gwarancja nie są objęte:

9. akcesoria / materiały eksploatacyjne takie jak ramki oraz śruby montażowe, przewody, karty zbliżeniowe, zasilacze wraz z kabłami zasilającymi, baterie oraz akumulatorki czy inne elementy, które są dodatkowo dołączone do Produktów - ze względu na swój charakter posiadają okres żywotności eksploatacyjnej,

10. uszkodzenia mechaniczne, elektryczne, chemiczne i termiczne lub celowe uszkodzenia Produktu i wywołane nimi wady,
11. uszkodzenia i wady wynikłe na skutek niewłaściwego lub niezgodnego z Instrukcją Obsługi użytkowania, niedbałością użytkownika, niewłaściwym przechowywaniem czy konserwacją Produktu, a także stosowanie Produktu niezgodnie z przepisami bezpieczeństwa i niezgodnie z jego przeznaczeniem,
12. uszkodzenia Produktu, który nie został prawidłowo zabezpieczony podczas transportu do Serwisu (np. brak opakowania transportowego, nie owinięcie Produktu odpowiednio w folię zabezpieczającą, unieruchomienie Produktu w opakowaniu itp.),
13. uszkodzenia Produktu, do którego Nabywca zgubił Karte Gwarancyjna,
14. uszkodzenia powstałe w wyniku pożaru, powodzi, uderzenia pioruna (także pośredniego), czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, zalania płynami, przepięciem w sieci elektrycznej, podłączenia do sieci elektrycznej w sposób niezgodny z Instrukcją Obsługi,

15. Produkty, w których dokonano przeróbek, zmian konstrukcyjnych, napraw naruszając plombe gwarancyjną lub w jakikolwiek inny sposób.

16. Gwarant zapewnia bezpłatne części zamienne oraz robocizne, zgodnie z warunkami podanymi w niniejszej Gwarancji, w okresie trwania Gwarancji, o którym mowa na ostatnich stronach Instrukcji Obsługi w rozdziale „Warunki Gwarancji”. Gwarancja obejmuje tylko i wyłącznie usterki Produktu spowodowane wadliwymi częściami i/ lub defektami produkcyjnymi.

17. Zgłoszenie reklamacyjne będzie rozpatrywane jedynie w przypadku, gdy reklamowany Produkt zostanie dostarczony do Serwisu wraz z:

18. Kartą Gwarancyjną (za wyjątkiem urządzeń wymienionych w pkt. 6),

19. prawidłowo wypełnionym Formularzem zgłoszenia naprawy

20. dowodem zakupu zawierającym datę oraz miejsce sprzedaży.

21. Otwieranie urządzenia bez wyrażnej zgody Serwisu, dokonywanie wszelkich napraw we własnym zakresie lub w nieautoryzowanym serwisie przez osoby nieupoważnione, będzie podstawą do unieważnienia Gwarancji.

22. Uszkodzony Produkt Nabywca zobowiązany jest dostarczyć do punktu sprzedaży lub bezpośrednio do Serwisu. Jeżeli reklamacja zostanie uznana przez Serwis za uzasadnioną, po naprawione Produkt zostaje odesłany do Nabywcy na koszt Gwaranta, korzystając z usług spedycji kurierskich, z którymi Gwarant ma aktualnie nawiazaną współpracę (GLS).
23. Dostarczenie uszkodzonego Produktu jakąkolwiek spedycią na koszt Gwaranta, bez wcześniejjszego uzgodnienia z Serwisem, będzie skutkowało odmową przyjęcia paczki.
24. Ewentualne wady lub uszkodzenia Produktu ujawnione i zgłoszone w okresie trwania Gwarancji będą usunięte bezpłatnie w terminie 14 dni kalendarzowych. W uzasadnionych przypadkach termin ten może ulec przedłużeniu, wówczas Nabywca zostanie poinformowany o przybliżonym czasie naprawy. Bieg terminu naprawy rozpoczyna się pierwszego dnia roboczego następującego po dniu dostarczenia Produktu do Serwisu
25. Wadliwy Produkt lub jego części, które zostaną wymienione, stają się własnością Serwisu.

26. Przed przystąpieniem do ewentualnej naprawy, Serwis każdorażowo dokonuje oględzin i oceny stopnia uszkodzenia reklamowanego Produktu. W przypadku stwierdzenia, że Produkt:

27. jest sprawny,

28. był instalowany oraz podłączony niezgodnie z zaleceniami zawartymi w Instrukcji Obsługj,
29. uległ uszkodzeniu ewidentnie z winy Nabywcy,
30. ma zerwaną plombe,

31. spełnia warunki podane w pkt. 8,
    wówczas Serwis traktuje takie zgłoszenie reklamacyjne za nieuzasadnione i może obciążyć Nabywcę kosztami transportu oraz diagnozy urządzenia, zgodnie z obowiązującym w Serwisie Cennikiem Usług Napraw Odpłatnych.

32. Nabywczy przysługuje prawo do wymiany Produktu na inny, posiadający te same lub zbliżone parametry techniczne i eksploatacyjne, jeżeli:

• w okresie trwania Gwarancji, Serwis dokona 3 napraw, a Produkt nadal będzie wykazywał wady uniemożliwiające używanie go zgodnie z przeznaczeniem,
- Serwis uzna, że usunięcie wady jest niemożliwe lub w terminie określonym w pkt. 14,
- naprawa może spowodować nadmierne koszty po stronie Serwisu.

1. W skrajnych przypadkach, po wcześniejjszym skonsultowaniu się z Nabywcą, Serwis ma możliwość:

2. przedłużenia okresu naprawy Produktu, jeżeli wymagane naprawy nie mogą być wykonane z powodu nieprzewidzianych okoliczności, takich jak: trudności związane z importem urządzenia i/łub części zamiennych, przepisy prawne uniemożliwiające wykonanie naprawy itp.,
   • podjąć decyzję o zwrocie należności zgodnie i na podstawie ceny z faktury zakupowej, w przypadku, gdy nie ma możliwości wymiany Produktu na inny.

3. Gwarant jak i Serwis nie ponosi odpowiedzialności za uszkodzenia innych urządzeń w wyniku awarii Produktu.

4. Nabywca nie ma prawa do domagania się zwrotu utraconych korzyści w związku z awarią Produktu.
5. Brak odbioru naprawionego Produktu po upływie 4 tygodni od terminu naprawy określonego w pkt. 14, będzie traktowane jako bezpłatne zrzeczenie się Produktu na rzecz Serwisu. Serwis może przekazać Produkt na cele charytatywne lub wykorzystać jego części na potrzeby Serwisu.
6. W przypadku podejrzenia naruszenia przesyłki lub uszkodzenia przesyłanego Produktu w trakcie transportu, prosimy o stosowanie następującej procedury:

- po otrzymaniu przesyłki należy każdorazowo sprawdzić stan opakowania w obecności pracownika spedycji (przesyłka powinna być zapieczętowana taśmą i/lub pieczęcią Serwisu, jeżeli tak nie jest lub jest w jakikołwiek sposób jest naruszona, oznacza to, że przesyłka była otwierana przez osoby nieuprawnione),

- każdorazowo należy rozpakować i sprawdzić zawartość przesyłki w obecności pracownika spedycji, a w przypadku stwierdzenia uszkodzenia zawartości paczki lub jakichkolwiek braków, wspólnie sporządzić stosowny protokół.

1. Gwarancja na Produkt nie wyłącza ani nie ogranicza uprawnień kupującego wynikających z niezgodności towaru z umową.
