MAX20M - Maszyna do szycia Minerva - Bezpłatna instrukcja obsługi

Typ produktu	Maszyna do szycia domowa
Marka	Minerva
Model	MAX20M
Wymiary (dł. x szer. x wys.)	40 x 20 x 30 cm
Masa	7 kg
Moc	70 W
Napięcie zasilania	220-240 V, 50/60 Hz
Prędkość szycia max	800 ściegów/min
Liczba ściegów	20
Rodzaj igły	130/705H (system domowy)
Bębenek	Poziomy, wewnętrzny
Stopka standardowa	Tak
Oświetlenie	LED
Funkcje główne	Szycie proste, ścieg zygzak, ścieg ślepy, dziurka na guzik 4-krokowa
Regulacja naprężenia nici	Pokrętłem na górze
Regulacja długości ściegu	Pokrętłem
Regulacja szerokości ściegu	Pokrętłem
Nawijanie bębenka	Automatyczne zatrzymanie
Czyszczenie i smarowanie	Regularne czyszczenie mechanizmu i smarowanie wskazanych punktów
Bezpieczeństwo	Wyłącznik główny, osłona igły
Części zamienne	Igły, bębenki, stopki (dostępne w sklepach)
Możliwość naprawy	Tak, przez autoryzowany serwis

Często zadawane pytania - MAX20M Minerva

Jak nawinąć nić na bębenek?

Umieść szpulkę na górnym kołku, przeprowadź nić przez prowadnik i nawijarkę, a następnie włącz nawijanie bębenka. Maszyna zatrzyma się automatycznie po napełnieniu.

Jak wyregulować naprężenie nici górnej?

Użyj pokrętła regulacji naprężenia na górze maszyny. Obróć w prawo, aby zwiększyć naprężenie, w lewo, aby zmniejszyć. Idealne ustawienie zapewnia równomierne ściegi.

Co zrobić, gdy igła się łamie?

Sprawdź, czy używasz odpowiedniej igły do tkaniny. Upewnij się, że igła jest prawidłowo osadzona i nie jest tępa. Wymień igłę na nową, jeśli jest uszkodzona.

Jak czyścić maszynę po intensywnym użytkowaniu?

Otwórz pokrywę bębenka i usuń nitki i kurz za pomocą pędzelka. Nasmaruj wskazane miejsca olejem do maszyn do szycia.

Dlaczego ściegi są nierówne?

Sprawdź naprężenie nici górnej i dolnej. Upewnij się, że maszyna jest prawidłowo nawleczona, a igła jest ostra. Wyreguluj długość ściegu odpowiednio do tkaniny.

Jak zrobić dziurkę na guzik?

Użyj stopki do dziurek i ustaw pokrętło ściegów na program dziurki 4-krokowej. Maszyna automatycznie wykona dziurkę na guzik w czterech krokach.

Czy mogę szyć grube tkaniny?

Tak, maszyna MAX20M radzi sobie z lekkimi i średnimi tkaninami. Do grubych materiałów użyj igły do dżinsu i zwiększ długość ściegu.

Jak wymienić żarówkę oświetlenia?

Odłącz maszynę od prądu. Odkręć pokrywę oświetlenia i wymień starą żarówkę na nową o takich samych parametrach. Użyj żarówki LED.

Co oznacza, że maszyna się przegrzewa?

Dłuższe szycie może spowodować przegrzanie. Zatrzymaj maszynę na kilka minut, aby ostygła. Upewnij się, że wentylacja nie jest zablokowana.

Gdzie mogę kupić części zamienne?

Części takie jak igły, bębenki, stopki są dostępne w sklepach z akcesoriami do szycia oraz online. Używaj oryginalnych części Minerva.

INSTRUKCJA OBSŁUGI MAX20M Minerva

Podczas korzystania z maszyny elektrycznej należy zawsze przestrzegać podstawowych zasad bezpieczeństwa. Przed przystąpieniem do pracy należy uważnie przeczytać instrukcje prawidłowego korzystania z urządzenia.

OSTRZEŻENIE - W celu zmniejszenia niebezpieczeństwa porażenia prądem:

1. Urządzenie nie powinno być pozostawione bez nadzoru po podłączeniu do sieci.
2. Zawsze odłączaj urządzenie z sieci po zakończeniu szycia i przed czyszczeniem.

UWAGA - W celu zmniejszenia niebezpieczeństwa oparzeń, pożaru, porażenia prądem i obrażeń osób należy przestrzegać poniższych zaleceń:

1. Przed użyciem maszyny uważnie zapoznać się z niniejszą instrukcją obsługi.
2. Przechowuj instrukcję w odpowiednim miejscu wraz z maszyną. Jeżeli maszyna będzie przekazane do osób trzecich, należy załączyć do niej niniejszą instrukcję.
3. Maszyny należy używać tylko w miejscu suchym.
4. Nigdy nie pozostawiać urządzenia bez nadzoru, jeżeli blisko są małe dzieci lub osoby, które nieświadome ryzyka porażenia prądem.
5. Do pracy z maszyną mogą przystąpić dzieci i osoby niepełnosprawne, ale tylko po wcześniejszym przeszkoleniu i pod odpowiednim nadzorem, świadome ryzyko wynikających z pracy na maszynie.
6. Nie pozwalaj dzieciom bawić się z maszyną.

7. Czyszczenie i obsługa urządzenia może być realizowana przez dzieci, ale tylko pod nadzorem osób pełnoletnich i po wcześniejjszym przeszkoleniu.

8. Należy wyłączyć urządzenie przed dokonaniem takich czynności jak wymiana igły, nawlekanie, czyszczenie, konserwacja itp.

9. Zawsze wyłączaj maszynę do szycia z prądu, jeżeli miejsce pracy pozostaje bez nadzoru.
10. Zawsze wyłączaj maszynę z prądu przed wymianą żarówki, czyszczeniem, smarowaniem oraz innymi czynnościami regulacji urządzenia opisanymi w niniejszej instrukcji.
11. Nie używać urządzenia w miejscu o zwiększonej lub dużej wilgotności.
12. Odłączając kabel zasilający od gniazdka należy trzymać za wtyczkę, nie ciągnąć za przewód.
13. Jeżeli lampa LED jest uszkodzona lub zepsuta, musi być wymieniona w autoryzowanym serwisie (ryzyko porażenia prądem).
14. Nie kłaść żadnych przedmiotów na rozrusznik nożny.
15. Nie korzystać z maszyny, jeżeli otwory wentylacyjne są zasłonięte. Należy zawsze zachowywać otwory wentylacyjne otwartymi i regularnie czyścić od brudu i kurzu.
16. Urządzenie działa tylko z następującymi typami rozruszników nożnych KD-1902, FC-1902 (110-120V) / KD-2902, FC-2902A, FC-2902D (220-240V), 4C-316B (110-125V) / 4C-326G (230V).
17. Nie próbuj naprawiać uszkodzonego przewodu rozrusznika nożnego. Jeżeli przewód został uszkodzony, należy wymienić cały zestaw rozrusznika nożnego wraz z przewodem.
18. Poziom natężenia dźwięku przy odpowiednim używaniu maszyny stanowi 75db.
19. Nie wyrzucać urządzenia elektrycznego razem z odpadami komunalnymi.
20. Celem utylizacji skontaktuj się z odpowiednimi władzami lokalnymi.

21. W przypadku, jeśli jakaś część maszyny trafiła do gruntu lub wody, istnieje ryzyko wycieku substancji niebezpiecznych dla środowiska

22. Podczas wymiany starych maszyn na nowe, lokalny dystrybutor jest zobowiązany do pokrycia wszelkich kosztów utylizacji.

Zachowaj niniejszą instrukcję!

Maszyna jest przeznaczona wyłącznie do użytku domowego

Gratulujemy!

Jako właściciel nowej maszyny do szycia otrzymasz wielką przyjemność szycia na wszystkich rodzajach tkanin, od grubej bawełny do cienkiego jedwabiu.

Twoja maszyna jest prosta i łatwa w użyciu. Dla bezpieczeństwa i dla przyjemnego szycia na maszynie, polecamy przeczytać wszystkie zalecenia niniejszej instrukcji i korzystać z nich w trakcie pracy na urządzeniu.

Po zapoznaniu z instrukcją obsługi poznasz ogromne możliwości maszyny oraz jej zalety.

Spis treści

Części maszyny....2/3

Akcesoria....4

Zakładanie stolika z budowanym schowkiem....5

Podłączenie maszyny do sieci....6

Dwustupniowa dźwignia podnoszenia stopki....7

Śruba regulująca stopkę....8

Nawijanie szpulki....9

Wkładanie szpulki do bębenka 10

Wymiana igły 11

Nawlekanie nici górnej....12

Regulacja napreżenia nici 13

Wyciąganie nici dolnej....14

Dobór nici, tkanin, igieł 15

jak wybrać rodzaj ściegu....16

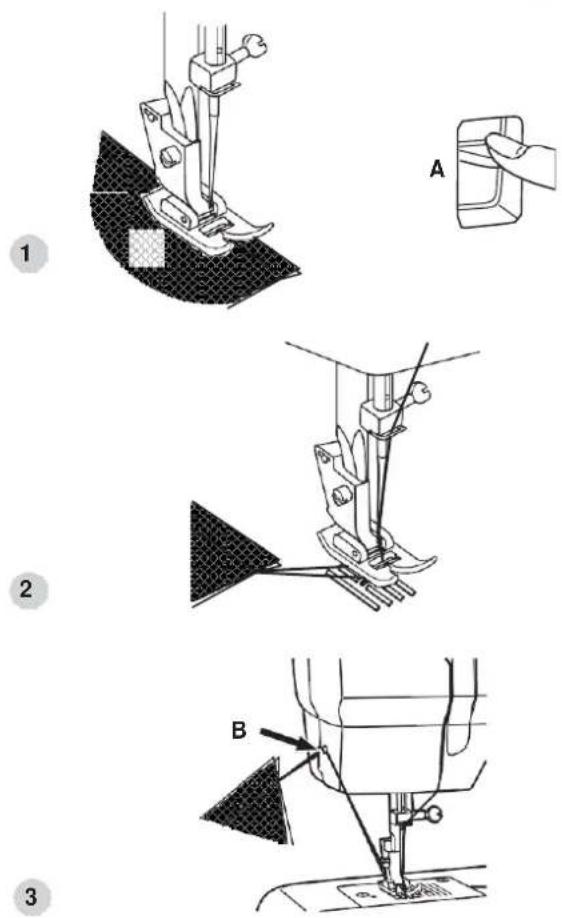

Szycie wstecz/wyjmowanie wyrobów/obcinanie nici .....17

Ścieg kryty ....18

Przyszywanie guzików....19

Obszywanie dziurki w 4 stopni....20

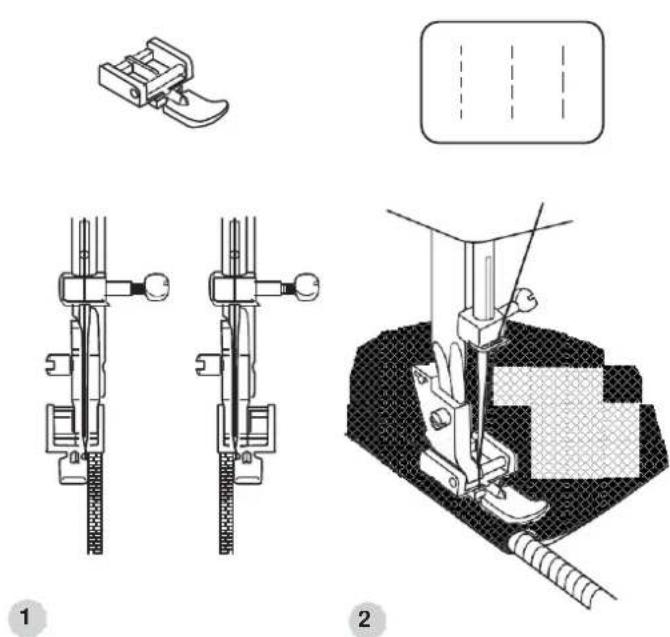

Wszywanie zamków błyskawicznych i sznurków .....21

Trzystopniowy ścieg zygzakowy....22

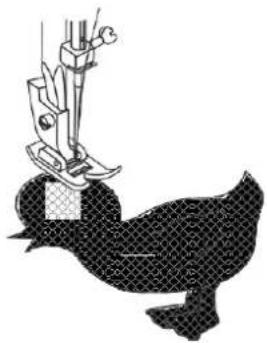

Aplikacja ....23

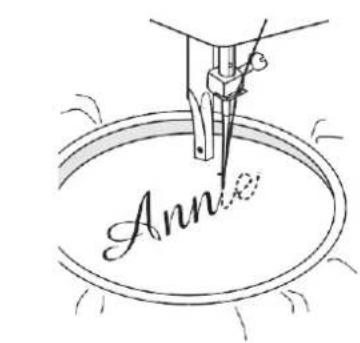

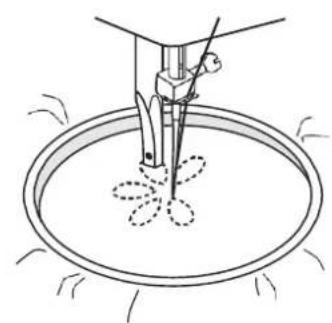

Monogramy i haftowanie za pomocą tamborka* ......24/25

Obsługa techniczna 26

Naprawa usterek....27

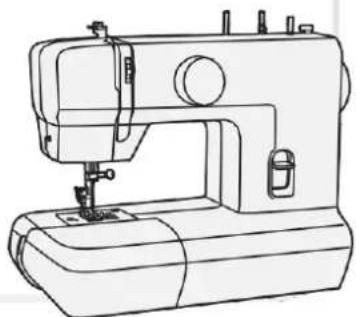

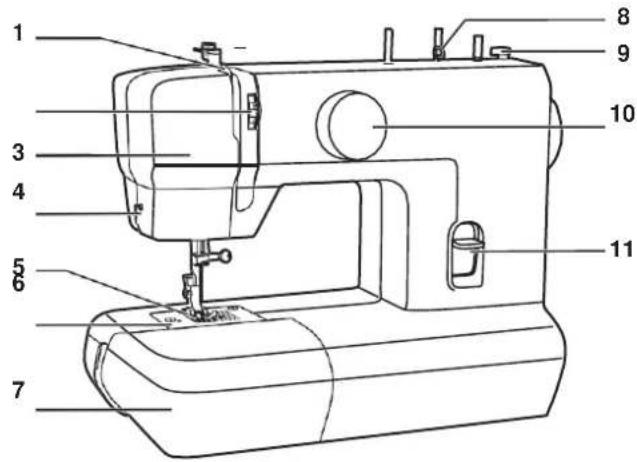

Części maszyny

1. Podciągacz nici
2. Regulator naprężenia nici górnej
3. Przedni panel
4. Obcinacz nici
5. Stopka dociskowa 2
6. Płytka ściegowa
7. Stolik wysięgu/pojemnik na akcesoria
8. Prowadnik nici
9. Ogranicznik nawijania szpulki

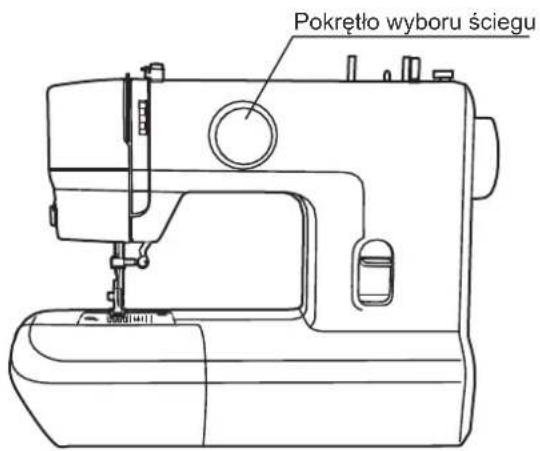

10. Pokrętło wyboru ściegu
11. Dźwignia szycia wstecz

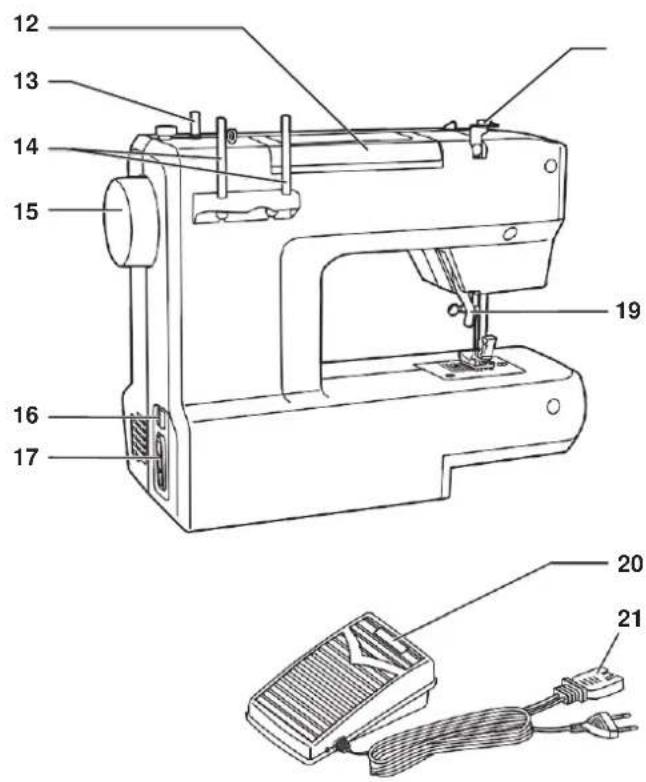

1. Rączka do przenoszenia
2. Nawijacz szpulki 18
3. Otwory na trzpień na szpulkę.
4. Koło zamachowe
5. Włącznik
6. Złącze na podłączenie kabla
7. Prowadnik nici podczas nawijania szpulki
8. Podnośnik stopki dociskowej
9. Rozrusznik nożny
10. Kabel zasilający

Akcesoria standardowe (1)

à. Stopka wielofunkcyjna
b. Stopka do wszywania zamków
ñ. Stopka do obszywania dziurki
d. Płytka do cerowania
e. Śrubokręt w kształcie L
f. Przecinacz/Szczoteczka
g. Podkładki filcowe pod szpulki (2 szt.)
h. Zestaw igieł
i. Szpulki (3 szt.)

Akcesoria dodatkowe (nie są w zestawie do maszyny) (2)

j. Stopka do pikowania/ściegu prostego
k. Stopka do ściegu owerlokowego
I. Stopka do obrębiania
m. Stopka do ściegu krytego
n. Stopka do ściegu atlasowego
o. Stopka do haftowania i cerowania p. Stopka do przyszywania guzików
q. Prowadnik krawędziowy
r. Miękki pokrowiec

1 Akcesoria standardowe

a

006806008

b

006905008

C

d

e

i

g

h

2 Akcesoria dodatkowe

i

006916008

006803008

006800008

m

006812008

n

006804008

0

006016008

p

006914008

q

r

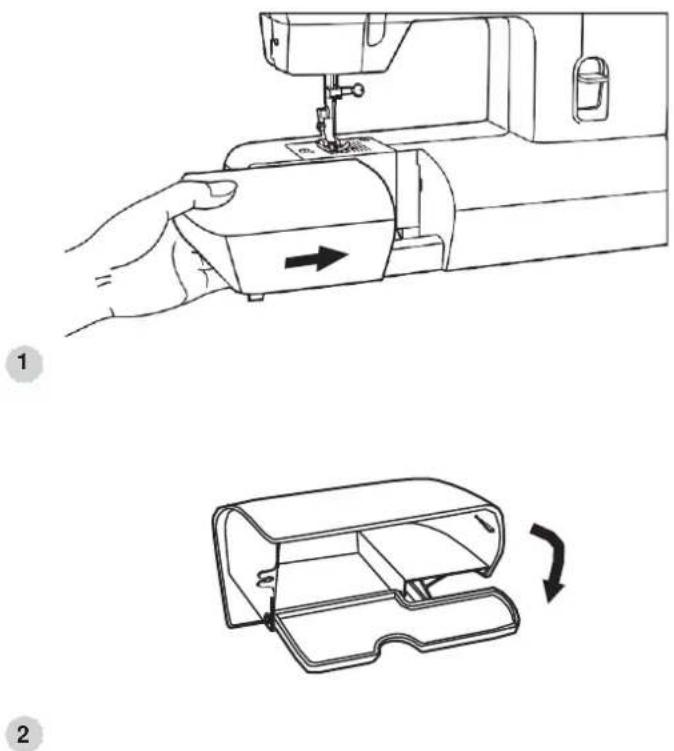

Zakładanie stolika z wbudowanym schowkiem

Aby założyć stolik, trzymaj go w pozycji poziomowej i przesuwaj go w kierunku wskazanym przez strzałkę w prawo (1).

Stolik wysięgu posiada wbudowany pojemnik na akcesoria.

Żeby otworzyć stolik, pociągnij pokrywę w kierunku wskazanym przez strzałkę (2).

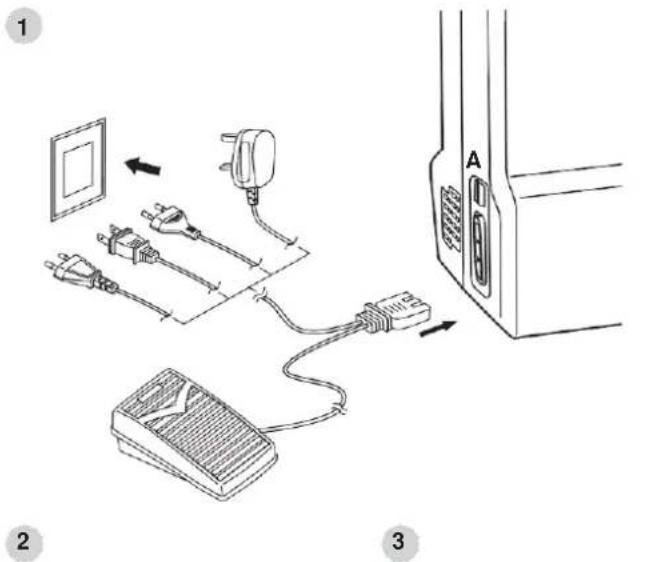

Podłączenie maszyny do sieci

Włącz maszynę do sieci, jak pokazano na rysunku (1). Niniejsza maszyna ma polaryzowaną wtyczkę, więc ją należy używać ze specjalnym złączem elektrycznym. (2)

Uwaga:

Jeśli maszyna nie jest używana, gdy należy dokonać czyszczenia, konserwacji lub wymiany części, najpierw odłącz ją od zasilania.

Rozrusznik nożny

Prędkość szycia maszyny reguluje się poprzez odpowiednie naciśnięcie na rozrusznik nożny.

Uwaga

Jeśli masz wątpliwości na temat podłączenia maszyny do sieci, należy zgłosić się do wykwalifikowanego elektryka.

Jeśli maszyna nie jest używana, należy ją odłączyć od sieci.

Włączenie podświetlenia miejsca pracy

Po włączeniu przełącznika (A) do pozycji "I" automatycznie włącza się lampka do podświetlenia miejsca pracy.

WAŻNE:

Niniejsza maszyna posiada spolaryzowaną wtyczkę (jedno ostrze jest szersze od drugiego). Aby zmniejszyć ryzyko porażenia prądem, wtyczka ta jest przeznaczona do podłączenia do spolaryzowanego gniazdka tylko w jeden sposób. Jeśli nie pasuje całkowicie do gniazdka, odwróć wtyczkę. Jeśli nadal nie pasuje, skontaktuj się z wykwalifikowanym elektrykiem, aby odpowiednie zainstalować. Nie modyfikuj wtyczki w żaden sposób. (2)

Polaryzowana wtyczka

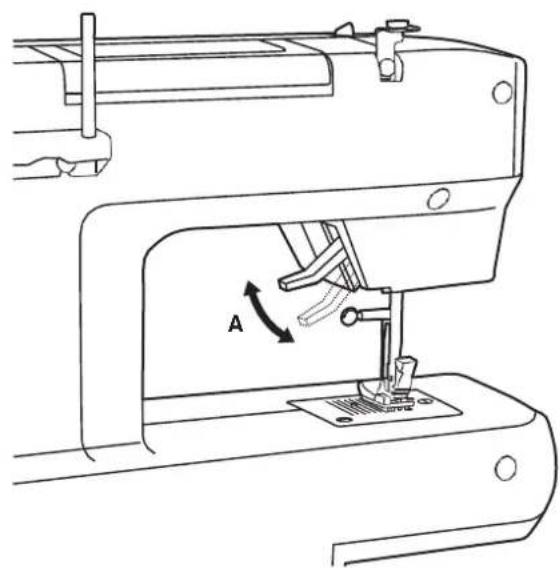

Dwustopniowa dźwignia podnoszenia stopki

Podczas szycia kilku warstw lub grubych tkanin stopkę można podnieść o drugi stopień, aby ułatwić proces szycia (A).

Śruba regulująca stopkę

Podnieś drążek stopki (a) do górnej pozycji.

Przymocuj uchwyt stopki (b) do drążka śrubą, jak pokazano na rys. (1)

Założenie stopki

Umieść pręcik mocujący stopki (d) bezpośrednio pod wycięciem (c) w uchwycie stopki (2).

Zdejmowanie stopki

Naciśnij na stopkę (ą), aby ją odłączyć(c). (3)

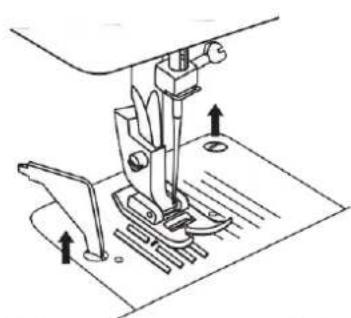

Mocowanie prowadnika krawędziowego

Załóż prowadnik (f) do otworu uchwytu, jak pokazano na rys. Wyreguluj odległość igły do prowadnika krawędziowego w zależności od tego, jaka ma być odległość pomiędzy ściegami. (4)

Uwaga!

Podczas powyższych działań należy ustawić przełącznik sieciowy na pozycję "Î".

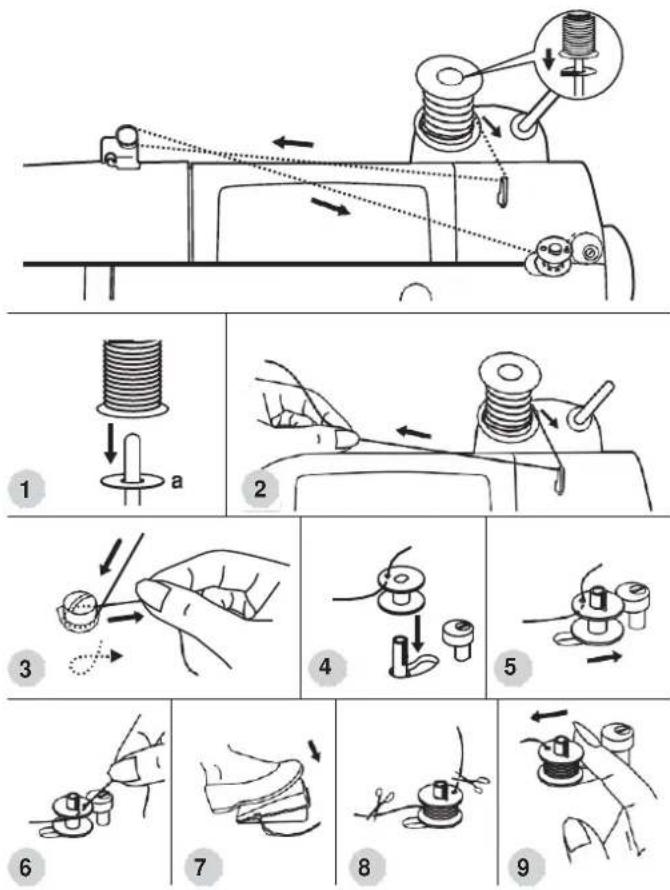

• Założ podkładkę filcową (à) i nić na wmontowany trzpień poziomowy. (1)
• Poprowadzić nić przez prowadniki nici. (2)
• Poprowadź nić ze szpulki przez koło naprężania nawijanej nici w kierunku ruchu zegara. (3)
• Wykonaj nawlekanie nici jak jest pokazano na rysunku ^3 założ na trzpień. (4)
• Naciśnij na szpulkę i przesuń ją w prawo. (5)
• Przytrzymać końcówkę nici. (6)
• Naciśnij na rozrusznik nożny. (7)
• Po nawinięciu kilku zwojów na szpulkę zatrzymaj maszynę i wytnij nić w pobliżu otworu szpuli. Kontynuuj nawijanie szpulki aż do jej zapelnienia. Silnik zatrzymuje się automatycznie, gdy szpula jest pełna. (8)
• Po nawinięciu szpulki przesuń ją w lewo i zdejmij ją.

Uwaga:

Gdy trzpień do nawijania szpulki jest ustawiony w pozycji prawej "nawijania", maszyna nie będzie szyć, pokrętło ręcznie jest zablokowane i nieruchomo. Aby rozpocząć szycie, należy przesunąć trzpień nawijania szpulki w lewo (do pozycji szycia).

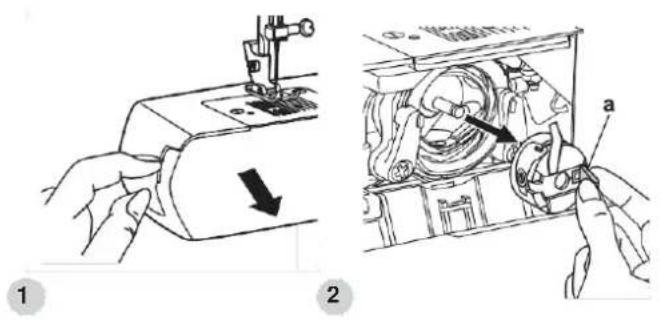

Wkładanie szpulki do bębenka

Podczas zakładania lub wyjmowania bębenka i szpulki, igła musi zawsze znajdować się w najwyższej pozycji górnej.

• Zdejmij stolik wysięgu i otwórz przednią osłone. (1)
• Odchylić skrzydełko zatrzasku bębenka i wyciągnąć bębenek z chwytacza. (2)
• Przytrzymaj bębenek ręką, włożyć szpulkę w taki sposób, aby nić przebiegła zgodnie z ruchem wskazówek zegara (3).

- Poprowadź nić w szczelinę bębenka. (4) Pozostaw około 10-12 cm.

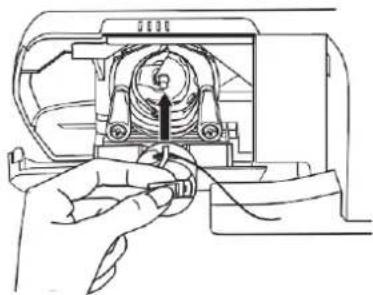

- Wziąć bębenek za zapadkę. (5)

- Włożyć bębenek do kosza chwytacza. (6)

Uwaga: Podczas dokonania powyższych działań należy ustalić przełącznik sieciowy w pozycji "Î".

3

4

5

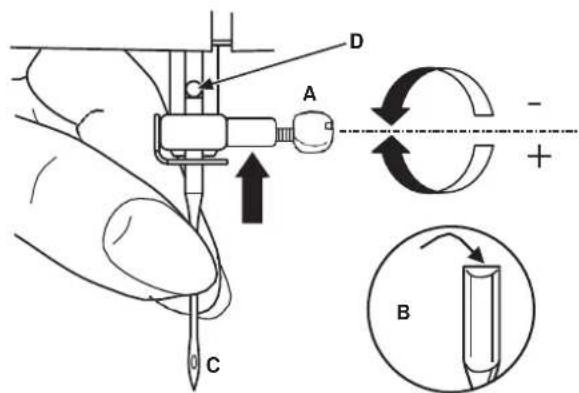

Iglę należy wymieniać regularnie, szczególnie, gdy nosi ślady zużycia lub jeśli sprawia problemy podczas szycia. Zawsze wybieraj igły odpowiednio do rodzaju tkaniny. Załóż igłę tak, jak jest pokazano na rysunku:

À. Poluzować śrubę uchwytu igły, przekręcając ją do siebie (przeciwnie do ruchu wskazówek zegara). (1)
B. Płaska strona górnej części igły musi patrzeć do tyłu.
C/D. Włożyć igłę do najwyższej pozycji i dokręcić śrubę mocująca zgodnie z ruchem wskazówek zegara.

Uwaga:

Przy dokonaniu powyższych działań należy ustalić przełącznik sieciowy na pozycję "Î".

Igły muszą być w dobrym stanie.

Należy je wymieniać, gdy (2):

A. Igła jest zgięta
B. Igła jest stępiona
C. Uszkodzona jest końcówka igły

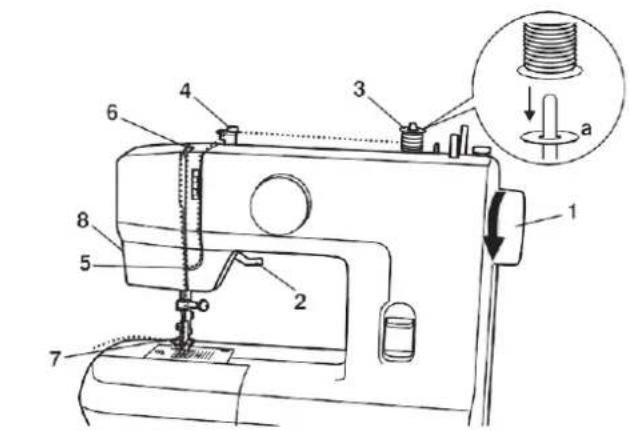

Nawlekanie nici górnej

Prawidłowe nawlekanie nici jest bardzo istotne, ponieważ od tego zależy jakość pracy i brak problemów w trakcie szycia.

• Obrócić koło zamachowe (1), aby podnieść igłę do najwyższej pozycji. Podnieść stopkę dociskową, aby zwolnić dyski natężenia nici. (2)
  Uwaga: Podczas dokonania niniejszych działań należy ustawić przełącznik zasilania do pozycji wyłączenia.
• Unieść trzpień poziomy ^3 założ filc pod szpulkę (à) ^3 nici w taki sposób, aby nić rozwijała się w kierunku przeciwnym do ruchu wskazówek zegara, następnie przymocować odpowiedniego rozmiaru krążek przytrzymujący szpulkę (3).
• Przeciągnąć nić przez górny prowadnik nici. (4)
• Przeciągnąć nić przez górny prowadnik nici (5). Następnie przeciągnąć nić przez dyski naprężające.
• Zaczepić nitkę wokół poziomego prowadnika nici (6), następnie włożyć nić do cienkiego drucianego prowadnika na uchwycie igły (7).
• Wyciągnąć około 15-20cm nici i obciąć ją stosując boczny obcinacz nici (8).

Regulator naprężenia nici

Napreżenie nici górnej

Podstawowe ustawienia naprężenia wynosi - "4". (1)

Aby zwiększyć naprężenie, obróć pokrętło do pozycji z większą wartością.

żeby zmniejszyć - obróć pokrętło do pozycji z mniejszą wartością.

A. Normalne napreżenie nici do ściegów prostych.

B. Zbyt słabe naprężenie nici, zwiększyć naprężenie dla wykonania ściegów prostych
C. Zbyt mocne naprężenie nici dla ściegów prostych, zmniejszyć wartość.
D. Normalne naprężenie nici do ściegu zygzakowego lub dekoracyjnego.

Napreżenie nici dolnej (2)

Aby sprawdzić napreżenie nici dolnej należy wyjąć bębenek z maszyny i złapać końcówkę nici. Trzymając za nią wstrząsnąć bębenkiem ze szpulką jeden lub dwa razy. Jeżeli napreżenie jest zbyt mocne, nić nie będzie się rozwijać. Aby wyregulować napreżenie, należy obrócić małą śrubę, która znajduje się z boku bębenka odpowiednim śrubokrętem.

Proszę zauważyć:

• Prawidłowo ustawione naprężenie jest bardzo ważnym dla szycia o wysokiej jakości.
• Nie istnieje jednego uniwersalnego ustawienia naprężenia dla wszystkich rodzajów tkanin i nici.
• 90% szycia jest wykonane w zakresie od "3" do "5".
• Dla wykonania ściegów zygzakowych i dekoracyjnych napreżenie nici powinno być słabsze niż dla ściegów prostych.
• Dla wykonania pięknych ściegów dekoracyjnych naprężenie nici musi być słabsze od normalnego, górna nić powinna nieco przechodzić na tylną stronę tkaniny.

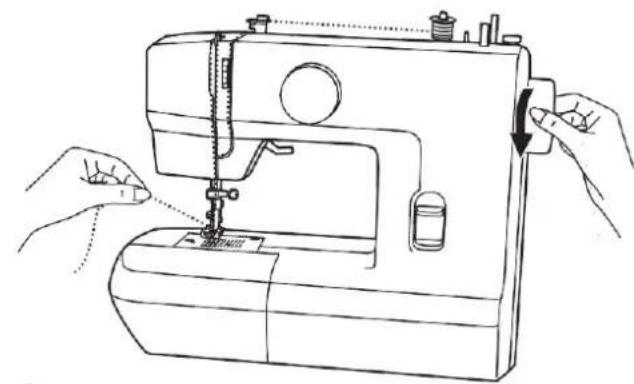

Wyciąganie nici dolnej

Przytrzymaj końcówkę górnej nici lewą ręką. Obrócić kołem zamachowym do siebie, aż igła zostanie podniesiona do najwyższej pozycji (1).

Uwaga: Jeśli nic dolna wychodzi z oporem, upewnij się czy nie blokuję się ona pomiędzy wysięgiem a dołączanym stolikiem.

Delikatnie pociągnij górną nić, aby wyciągnąć przy jej pomocy nić dolną przez otwór w płytce ściegowej. (2)

Wyciągnij górną i dolną nici i przeciągnij obie pod stopką w kierunku od siebie. (3)

Dobór igieł, tkanin, nici

Numer igły	Tkanina	Nici
9-11(65-75)	Lekka: cienka bawełna, woal, jedwab, muślin, dzianiny bawełniane, trykoty, tkaniny poliestrowe, materiały na bluzki i sukienki.	Cienkie bawełniane nici, nylonowe lub poliestrowe.
12(80)	Średnia: bawełna, satyna, płótno żaglowe, podwójne dzianiny, cienka wełna.	Bardzo dobry ścieg uzyskasz przy pomocy nici poliestrowej.Do tkanin z włókien naturalnych stosować nici z włókien naturalnych.Stosuj taką samą nić jako nitkę górną i dolną.
14(90)	Średnia: szorstka tkanina, wełna, cięższe dzianiny, frotte, dżins.
16(100)	Ciężka: wełna, gruby brezent, kołdra, dżins, tkanina zasłonowa.
18(110)	Superciężka: gruba wełna, tkanina do odzieży płaszczowych i do zimowych ubrań.	Nici grube

Uwaga: Cienkie nici i igły są stosowane do szycia tkanin cienkich, grube nici są stosowane do tkanin ciężkich

Dobór igieł, tkanin

Numer igły	Wyjaśnienie	Rodzaj tkaniny
HAx115x1	Standardowe ostre igły. Rozmiar od cienkich do grubych. 9 (65)-18 (110)	Tkanina tekstylna z włókien naturalnych - wełna, bawełna, jedwab, woal itd. Nie jest zalecana do dzianiny.
15x1/705H(SUK)	Specjalne igły do dzianiny - półzaokrąglona, ukośna. 9 (65)-18 (110).	Tkaniny naturalne i syntetyczne, poliester, dzianina, płótno włókiennicze. Można stosować zamiast 15x1 i do grubych tkanin.
15x1/705H(SUK)	Igły do dzianiny - półzaokrąglona, ukośna. 9 (65)-18(110)	Tkanina tekstylna i płótno włókiennicze.
130 PCL	Igły do skóry. 12 (80)-18 (110)	Skóra, tkanina winylowa, tkaniny obiciowe (pozostawiają mniejsze dziurki, niż gruba standardowa igła).

1. W celu zapewnienia dobrejjakości szycia zawsze korzystaj z jakościowych igieł europejskich numer 1 65, 70, 80, 3igły amerykańskie i japońskie 9, 11, 12 i tak dalej.
   2 Igły należy wymieniać dość często (dla każdego nowego wyrobu nowa igła) i/lub kiedy została zepsuta.
2. Użyj podkładu do cienkich lub elastycznych tkanin.

Jak wybrać rodzaj ściegu

Dla wyboru pożadanego ściegu należy obrócić pokrętło wyboru ściegu. Pokrętło można obracać w dowolnym kierunku.

Szycie ściegiem prostym

Obróć pokrętło wyboru ściegu, aby wskaźnik znalazł się w pozycji ściegu prostego.

Ogólnie rzecz biorąc, im grubszy materiał, nić i igła, tym dłuższy powinien być ścieg.

Uwaga: Wybierz ściegi " Dla prawidłowego ustawienia długości.

Model	Wzór ściegów
1 pokrętło(6 wzorów ściegów)
1 pokrętło(9 wzorów ściegów)

Szycie wstecz

Dla wzmocnienia szwu na końcu lub na początku, należy nacisnąć w dół dźwignię szycia wstecz (A). Puść dźwignię, maszyna znowu będzie szyć do przodu. (1)

Wyjmowanie wyrobów

Obrócić kołem zamachowym do siebie, aż igła zostanie podniesiona do najwyższej pozycji, podnieś stopkę i wyciągnij materiał (2).

Obcinanie nici

Trzymając obie nici przeprowadź przez obcinacz B i pociągnij w dół (3).

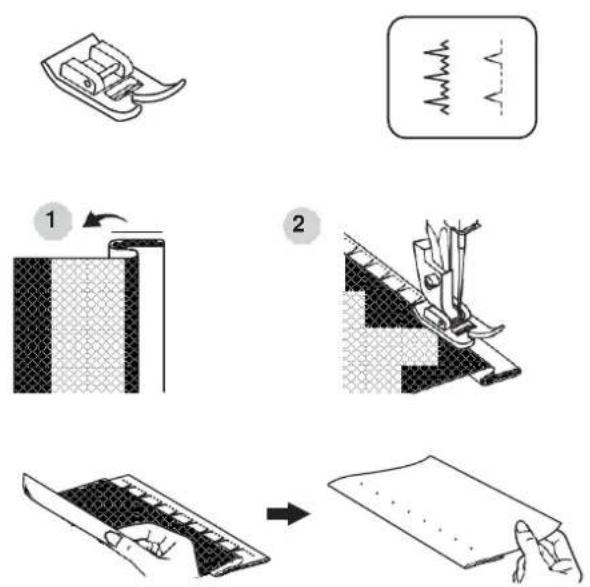

Ścieg kryty

Do obszycia, zasłon, spodni, spódnic itp.

do tkanin elastycznych.

... do tkanin nieelastycznych/do bielizny.

Uwaga:

Aby wykonać ścieg kryty, należy mieć praktykę. Zawsze najpierw wykonaj test szycia.

Do tkanin elastycznych:

Wybierz nici, które są zbliżone do koloru tkaniny. Złoż tkaninę w sposób, jaki jest pokazany na rysunku 1, spodem do góry. Dolną część tkaniny można zgiąć jeden raz, ścieg będzie około 7 mm (1/4") lub dwa razy.

Załóż stopkę do szycia ściegiem krytym. Stopka musi iść wzdłuż wewnętrznej strony zagięcia na dole tkaniny.

Po zakończeniu obszywania rozłóż tkaninę i wyprasuj.

Ścieg do bielizny:

Złoż tkaninę w taki sposób, aby uzyskać szew o żądanej szerokości. Umieść materiał prawą stronę do góry, aby ścieg został skierowany w lewą stronę. Opuść stopkę dociskową i zacznij szyć tak, aby igła lekko dotykała podwijanej krawędzi tkaniny. Lekkie zwiększenie napięcia nici spowoduje głębsze umieszczone ściegi.

Przyszywanie guzików

Załóż płytkę do cerowania (1). Ustaw maszynę jak na rysunku.

Załóż stopkę do przyszywania guzików. Połów guzik na oznaczonym miejscu i opuścić stopkę. Ustaw szerokość ściegu na i wykonaj kilka ściegów. Ustawić jeden z rodzajów ściegów zygzakowych, w zależności od rozmieszczenia dziurek na guziku. Obracając pokrętło ręcznie sprawdź, czy igła trafia do dziurek nie dotykając guzika. Powoli przeszyj guzik, wykonaj około 10 ściegów. (2)

Poprowadź nici do tyłu, następnie ręcznie je zwiąż.

Aby przyszyć guzik w tak zwany sposób "na słupku", można na guziku położyć igłę i szyć w ten sposób. Dla guzików z 4 dziurkami należy najpierw przyszyć przednią parę dziurek, następnie przesunąć materiał do przodu i przyszyć tylną parę dziurek.

Obszywanie dziurki w 4 stopni

Przygotowanie:

1. Założyć stopkę do przyszywania guzików.
2. 1. Zmierz średnicę i grubość guzika i dodaj 0,3 cm (1/8"); zaznacz rozmiar dziurki na materiale (a).
3. Umieść materiał pod stopką, tak aby oznaczenie na stopce do dziurek było zgodne z oznaczeniem początkowym na materiale. Opuść stopkę, tak aby środkowa linia dziurki zaznaczona na tkaninie zrównała się ze środkiem stopki (b).

Uwaga:

Gęstość ściegu zależy od grubości materiału. Przed rozpoczęciem szycia na wyrobie, zalecamy najpierw wykonać próbę na innym kawałku takiego samego materiału, którego używasz.

Za pomocą pokrętła wyboru ściegu wykonaj obszywanie dziurki, jak jest pokazano na rysunku. Sprawdź, aby igła była podniesiona, gdy wykonujesz następny etat obszywania dziurki. Uważaj, aby nie zszyć zbyt wielu ściegów w krokach 2 i 4. Użyj rozpruwacza szwów i rozetnij dziurkę od obu końców w kierunku środka. Uważaj, aby nie przeciąć ściegów.

Porady:

• Zmniejsz naprężenie nici górnej dla lepszego efektu.
• Należy stosować podkład dla cienkich i elastycznych tkanin i dzianin.
• Zalecamy stosować grubą nić dla elastycznych tkanin i dzianin.
• Ścieg zygazakowy należy szyć przez sznurek. (A)

A

Wszywanie zamków błyskawicznych i sznurków

Ustaw tak, jak pokazano na rysunku.

Stopka do wszywania może być założona jak i z prawej tak i z lewej strony. (1)

Dla wykonania ściegu po prawej stronie od zamka, połącz stopkę i uchwyt stopki za pomocą lewego pręta. Dla szycia ściegu w lewej części zamka, połącz stopkę i uchwyt stopki za pomocą prawego pręta. (1)

Zacznij szyć ściegiem w lewej części zamka, od góry do dołu, do szwu wzmacniającego. Pozostawić igłę w materiale i obrócić wyrób, dokonać wzmocnienia szwu.

Wybierz ścieg " dla prawidłowego ustawienia długości ściegu prostego.

Również istnieje możliwość wszycia sznurka. Przygotuj dwa kawałki materiału i włóż sznurek.

Ustaw długość ściegów pomiędzy 1 a 4 (w zależności od grubości tkaniny) i wykonaj ścieg (2).

1

Trzystopniowy ścieg zygzakowy

Jest stosowany do naszywania koronki, taśmy ozdobnej oraz elastycznych naszywek, do cerowania, wzmocnień krawędzi itd.

Ustaw maszynę jak pokazano na rysunku. Włóż wyrób.

Długość ściegu należy zmniejszyć, aby ściegi były bardzo gęste. (1)

Do cerowania dziurek jest zalecane podłożyć część niniejszej lub innej tkaniny, z odpowiednim do wyrobu kolorem i strukturą.

Gęstość ściegu zależy od długości ściegu. Najpierw przyszyj po środku, następnie szyj z zakładką z dwóch stron. W zależności od rodzaju uszkodzenia naszyj 3-5 rzędów lub więcej. (2).

Wszywanie gumy.

Ułożyć gumę na materiał. W trakcie wszywania należy rozciągnąć gumę w dwie strony od stopki, jak pokazano na rysunku. (3)

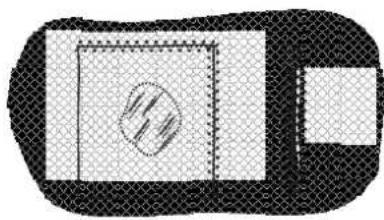

Połączenie części wyrobu blisko siebie nawzajem.

Ścieg elastyczny można stosować do połączenia dwóch części i zszywania dzianiny.

W przypadku wykorzystania nici nylonowej lub monofilamentu ścieg nie będzie widoczny.

1. Połączyć zgięcie dwóch części razem i włożyć miejsce ich połączenia w środku pod stopkę.

2. Połączyć części razem za pomocą ściegu dzianinowego, regulując w trakcie szycia odległość pomiędzy nimi, jak pokazano na rys. (4)

• Obróć pokrętło wyboru długości ściegu na potrzebny wskaźnik długości.
• Obróć pokrętło szerokości ściegu na ścieg zygzakowy małej szerokości.
• Wyciąć aplikacje i naszyć ją na materiał.
• Uważnie przyszyć aplikację wzdłuż krawędzi.
• Odciąć pozostałości tkaniny wzdłuż krawędzi. Uważać na to, aby nie przeciąć ściegów.
• Wyjąć nitkę pomocniczą.
• Dla wzmocnienia związać dolną i górną nici na wewnętrznej stronie wyrobu lub wykonać kilka przeszyć igłą w jednym miejscu.

Monogramy i haftowanie za pomocą tamborku

Ustawić maszynę jak pokazano na rysunku.

• Zdjąć uchwyt stopki.
• Założyć płytkę do cerowania.
• Opuścić dźwignię na dół przed rozpoczęciem szycia.
• Ustawić odpowiednią szerokość ściegu, w zależności od rozmiaru czcionki.

Przygotowanie do szycia monogramu i do haftowania

• Na zewnętrznej stronie materiału narysować monogram lub haft. - Tkaninę naciągnąć na tamborek tak mocno, na ile jest to możliwie.
• Umieścić tkaninę pod igłą. Upewnij się, że pręt stopki znajduje się w najniższej pozycji.
• Obrócić kołem zamachowym do siebie, aby nić dolna przeszła przez tkaninę. Wykonaj na początku kilka ściegów wzmacniających.
• W trakcie szycia trzymać tamborek kciukami i palcami wskazującymi obu rąk jednocześnie naciskając środek materiału palcami środkowymi i podtrzymując zewnętrzną obręcz tamborka małymi palcami.
  * Tamborek nie jest w zestawie do maszyny do szycia.

Monogramy i haftowanie za pomocą tamborku

Monogramy

1. Na stałej prędkości przesuwać tamborek, powoli przesuwając po każdej literze.
2. Po zakończeniu litery wzmocnić szew za pomocą kilku ściegów wzmacniających.

Haftowanie

1. Za pomocą tamborka, wyszyć kontur, zachowując stałą prędkość.
2. Haftować rysunek, przesuwając wzdłuż konturu do środka. Ściegi należy wykonywać bardzo blisko siebie.
   * Ściegi będą dłuższe, jeśli będziesz przesuwać tamborek szybko i krótsze, jeśli będziesz przesuwać tamborek wolniej.
3. Po zakończeniu należy wzmocnić haft za pomocą kilku ściegów wzmacniających, aby haftowanie się nie rozplątało.

1

2

Jeżeli maszyna nie jest używana, gdy należy dokonać czyszczenia, konserwacji lub wymiany jakiejś części, upewnij się, że została ona odłączona od prądu.

Zdejmowanie płytki ściegowej (1):

Obrócić koło zamachowe w kierunku do siebie, aż igła ustawi się w najwyższej pozycji. Otworzyć pokrywę przednią i śrubokrętem odkręcić płytkę ściegową (1).

Czyszczenie dolnego transportera tkanin (2):

Wyjąć bębenek wraz ze szpulką i wyczyścić wnętrze za pomocą szczoteczki.

Czyszczenie i smarowanie chwytacza (3):

Wyjąć bębenek z nitką dolną. Chwycić dwa ramiona blokady osłony chwytacza i obrócić je na zewnątrz (a). Wyjąć dwie części: osłonę chwytacza (b) i chwytacz (c). Nasmarować (d) (1-2 kropelki) olejem maszynowym. Obrócić kołem zamachowym, aż napęd chwytacza (e) znajdzie się w lewej pozycji. Na wolne miejsce najpierw należy założyć część (c). Następnie powtórzyć założenie pozostałych części, aby zostały zainstalowane w odpowiednich miejscach. Założ bębenek wraz ze szpulką, zamocuj na miejsce płytkę ściegową.

Uwaga:

Niezbędnym jest regularne czyszczenie maszyny, usuwanie pozostałości nici i tkanin. Jest zalecane regularnie dokonywać przeglądu technicznego maszyny w autoryzowanym serwisie.

Problem	Przyczynnaaa	Naprawa
Zrywanie nici górnej	1. Nieprawidłowo założona nitka.2. Zbyt silne napreżenie nici.3. Nitka jest za gruba w stosunku do igły.4. Nitka jest za gruba w stosunku do igły.5. Nitka jest owinięta wokół trzpienia.6. Uszkodzona igła.	1. Ponownie założyć nitkę.2. Zmniejszyć napreżenie nici (zmniejsz numer na pokrętle).3. Wziąć grubszą igłę.4. Prawidłowo założyć igłę (plaską stronę dotytu).5. Zdjąć szpulkę i nawinąć nić naszpulkę.6. Wymienić igłę.
Zrywanie nici dolnej	1. Nieprawidłowo założony bębenek.2. Żle założona nitka do bębenka.3. Zbyt silne napreżenie nici dolnej.	1. Wyjąć i ponownie założyć bębenek, wyregulować napreżenie nici dolnej.2. Założ nić prawidłowo.3. Poluzować napreżenie dolnej nici.
Przepuszczone ściegi	1. Nieprawidłowo założona igła.2. Uszkodzona igła.3. Nieprawidłowy rodzaj lub rozmiar igły.4. Nieprawidłowo założona stopka.	1. Wyjąć i ponownie założyć nitkę (plaską stronę do tyłu).2. Założyć nową igłę.3. Wybrać igłę odpowiednio do materiału inici.4. Sprawdzić i założyć odpowiednio.
Łamanie igły	1. Uszkodzona igła.2. Igła została założona nieprawidłowo.3. Został wybrany nieprawidłowy numerigły.4. Nieprawidłowa stopka.	1. Założ nową igłę.2. Wyjąć i ponownie założyć igłę (plaską stronę do tyłu).3. Wybrać igłę odpowiednio do nici itkaniny.4. Wybrać odpowiednią stopkę.
Luźne ściegi	1. Nieprawidłowo założona nitka2. Żle założona nitka do bębenka.3. Nieprawidłowa kombinacja igły, materiału i nici.4. Nieprawidłowe napreżenie nici.	1. Sprawdzić założenie nici.2. Założyć prawidłowo szpulkę.3. Igła musi być odpowiednia do nici itkaniny.4. Wyregulować napreżenie nici.
Marszczenie/Falowanie szwu	1. Zbyt gruba igła w stosunku do materiału2. Nieprawidłowa długość ściegu.3. Zbyt duże napreżenie nici.	1. Wybrać nić lepszej jakości.2. Wyregulować prawidłowo długość ściegu.3. Zmniejszyć napreżenie nici.
Nierówne ściegi,Nierównomierne podawanie materiału	1. Niska jakość nici.2. Żle założona nitka do bębenka.3. Materiał jest naciągany podczas szycia.	1. Wybierz nić lepszej jakości.2. Założ nić prawidłowo.3. Nie ciągnąć materiału podczas szycia, maszyna sama będzie go podawać.
Głośna pracamaszyny	1. Maszyna wymaga smarowania.2. Nagromadzenie zanieczyszczeń lub oleju.3. Użyto oleju o niskiej jakości.4. Uszkodzona igła.	1. Nasmarować maszynę.2. Wyczyścić ząbki transportera i części chwyłacza.3. Stosować olej o dobrej jakości.4. Wymienić igłę.
Maszyna nie pracuje	Nić zapłątała się w chwytaczu.	Zdjąć górną nitkę i nić bębenka, obrócić pokrętem ręcznym do tyłu i do przodu, usunąć pozostałości nici.Wyłączyć tryb nawijania na szpulkę (przekieruj wrzeciono szpulki w lewo.Podłącz maszynę do zasilania.

Memo

"Zgodnie z przepisami Ustawy z dnia 29 lipca 2005r. o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza.

Użytkownik, chcąc pozbyć się sprzętu elektronicznego lub elektrycznego, jest obowiązany do oddania go do punktu zbierania zużytego sprzętu. Powyższe obowiązki ustawowe zostały wprowadzone w celu ograniczenia ilości odpadów powstałych ze zużytego sprzętu elektrycznego i elektronicznego oraz zapewnienia odpowiedniego poziomu zbierania, odzysku i recyklingu. W spręecie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi."

data zgłoszenia	data naprawy
opis usterki/ naprawy
pieczątka i podpis
data zgłoszenia	data naprawy
opis usterki/ naprawy
pieczątka i podpis
data zgłoszenia	data naprawy
opis usterki/ naprawy
pieczątka i podpis

T

ul. Stawowa 11, 50-018 Wroclaw

Czesław Sterkowicz

Naprawa Sprzętu Gospodarstwa Domowego

e-mail: [e-mail]

(w dni robocze w godzinach 10:00-17:00) tel. [phone]

Infolinia serwisowa

Sewis Centrality:

Model:
Numer serjyny:
Data zakupy:
Podpis i pieczec sprzedawcy:

KARTA GWARANCYJNA

Minerva

Szanowni Państwo,

Dziękujemy za zakup maszyny do szycia marki Minerva. Maszyna ta została zaprojektowana z myślą o Państwa wysokich wymaganiach użytkowych, funkcjonalnych i estetycznych z najwyższej jakości materiałów oraz według nowoczesnych standardów produkcji. Jesteśmy przekonani, że użytkując maszynę zgodnie z jej przeznaczeniem oraz załączoną instrukcją, będą Państwo zadowoleni z dokonanego wyboru.

telefon: [phone]

W przypadku jakichkolwiek pytań związanych z naprawą i eksploatacją urządzenia w pierwszej kolejności prosimy o kontakt z infolinią serwisowa,

rosimy o zachowanie oryginalnego opakowania wraz ze styropianowymi wytłoczkami. W przypadku konieczności wysyłki maszyny do Serwisu są Państwo zobowiązani do należytego jej zabezpieczenia. Serwis nie ponosi odpowiedzialności za uszkodzenia mechaniczne powstałe w transporcie. Najlepszym zabezpieczeniem jest oryginalne

opakowanie (wraz ze styropianowymi wytłoczkami).

1. Gwarancja na maszyny do szycia Minerva obowiązuje na terenie Rzeczypospolitej Polskiej i

udzielana jest habywcy na okres:

- 12 miesięcy od daty zakupu, gdy Nabywcą jest przedsiębiorstwo lub osoba prawna.

1. Podstawą gwarancji jest karta gwarancyjna wraz z dowodem zakupu i dotyczy wyłączeń

2. Gwarancja dotyczy usterek technicznych stwierdzonych w okresie gwarancji powstałyc

3. Gwarancja nie obejmuje czyszczenia, konserwacji i regulacji maszyny oraz innych czyr

zgodnie z instrukcją obsługi Nabywca powinien przeprowadzic we własnym zakresie.

takie, jak: nawlekacz, bebenek, żarówka, igła, chwytacz, bezpiecznik, płytka ściegowa,

pasek napędowy.

1. Usterki będą usuwane bezpłatnie w możliwie jak najkrotszym terminie liczonym od chw

Maszyny do naprawy w serwisie centralnym. Termim naprawy gwarancyjnej nie będzie

dostępności w Polsce wymaganej części zamiennej termin naprawy może ulec wydłu

uni. Okres gwarancji na częsc zamienią nie przekracza terminu gwarancji na maszynę.

- pionrzestrzegania załaczonei instrukcji obsług

- użytkowania maszyny niezgodnie z przeznaczeniem, do celów innych niż osobiste (rodzinne,

domowe),

- nienależytego przechowywania i zabezpieczenia na czas transportu (zalecamy zachowanie

- uszkodzeń mechanicznych,

- dokonania naprawy, przebudowy lub zmian konstrukcyjnych przez nieautoryzowane osoby,

- nieprzestrzegania instrukcji obsługi w zakresie konserwacji i pielęgnacji.

•

Importer:

Revoform Sp. 2 0.0. Przemysłowa 6, 52-333 Wrocław, telefon: [phone]

e-mail: [e-mail] www: revorm.eu
