INSTRUKCJA OBSŁUGI M823B Minerva

Nie można wyrzucać razem z odpadami domowymi. Pozbywaj się maszyny do szycia zgodnie z obowiązującymi przepisami.

Na etapie produkcji maszyna do szycia jest fabrycznie regulowana, ustawiana i smarowana. Przed pierwszym użyciem zalecamy:

- sprawdzenie obszaru chwytacza i transportera oraz ewentualne delikatne wytarcie jedynie nadmiaru oleju maszynowego,

- wykonanie próbnego szycia na testowym kawałku tkaniny.

Ma to na celu pozbycie się ewentualnego nadmiaru oleju maszynowego, który mógłby zabrudzić właściwy wyrób.

WAŻNE WSKAZÓWKI BEZPIECZEŃSTWA

Podczas korzystania z maszyny elektrycznej należy zawsze przestrzegać podstawowych zasad bezpieczeństwa. Przed przystąpieniem do pracy należy uważnie przeczytać instrukcje prawidłowego korzystania z urządzenia.

OSTRZEŻENIE - W celu zmniejszenia niebezpieczeństwa porażenia prądem:

1. Urządzenie nie powinno być pozostawione bez nadzoru po podłączeniu do sieci.
   2 Zawsze odłączaj urządzenie z sieci po zakończeniu szycia i przed czyszczeniem.

UWAGA - W celu zmniejszenia niebezpieczeństwa oparzeń, pożaru, porażenia prądem i obrażeń osób należy przestrzegać poniższych zaleceń:

1. Przed użyciem maszyny uważnie zapoznać się z niniejszą instrukcją obsługi.
2. Przechowuj instrukcję w odpowiednim miejscu wraz z maszyną. Jeżeli maszyna będzie przekazane do osób trzecich, należy załączyć do niej niniejszą instrukcję.
3. Maszyny należy używać tylko w miejscu suchym.
4. Nigdy nie pozostawiać urządzenia bez nadzoru, jeżeli blisko są małe dzieci lub osoby, które nieświadome ryzyka porażenia prądem.
5. Do pracy z maszyną mogą przystąpić dzieci i osoby niepełnosprawne, ale tylko po wcześniejjszym przeszkoleniu i pod odpowiednim nadzorem, świadome ryzyka wynikających z pracy na maszynie.
6. Nie pozwalaj dzieciom bawić się z maszyną.
7. Czyszczenie i obsługa urządzenia może być realizowana przez dzieci, ale tylko pod nadzorem osób pełnoletnich i po wcześniejjszym przeszkoleniu.

8. Należy wyłączyć urządzenie przed dokonaniem takich czynności jak wymiana igły, nawlekanie, czyszczenie, konserwacja itp.

9. Zawsze wyłączaj maszynę do szycia z prądu, jeżeli miejsce pracy pozostaje bez nadzoru.

10. Zawsze wyłączaj maszynę z prądu przed wymianą żarówki, czyszczeniem, smarowaniem oraz innymi czynnościami regulacji urządzenia opisanymi w niniejszej instrukcji.

11. Nie używać urządzenia w miejscu o zwiększonej lub dużej wilgotności.

12. Odłączając kabel zasilający od gniazdka należy trzymać za wtyczkę, nie ciągnąć za przewód.

13. Jeżeli lampa LED jest uszkodzona lub zepsuta, musi być wymieniona w autoryzowanym serwisie (ryzyko porażenia prądem).

14. Nie kłaść żadnych przedmiotów na rozrusznik nożny.

15. Nie korzystać z maszyny, jeżeli otwory wentylacyjne są zasłonięte. Należy zawsze zachowywać otwory wentylacyjne otwartymi i regularnie czyścić od brudu i kurzu.

16. Urządzenie działa tylko z następującymi typami rozruszników nożnych KD-1902, FC-1902(110-120V)/KD-2902, FC-2902A, FC-2902C, FC-2902D (220-240V)/4C-316B (110-125V), 4C-316C (127V) / 4C-326C (220V), 4C-326G (230V), 4C-336G (240V), 4C-336G (220-240V).

17. Nie próbuj naprawiać uszkodzonego przewodu rozrusznika nożnego. Jeżeli przewód został uszkodzony, należy wymienić cały zestaw rozrusznika nożnego wraz z przewodem.

18. Poziom natężenia dźwięku przy odpowiednim używaniu maszyny stanowi 75db.

19. Nie wyrzucać urządzenia elektrycznego razem z odpadami komunalnymi.

20. Celem utylizacji skontaktuj się z odpowiednimi władzami lokalnymi.

21. W przypadku, jeśli jakaś część maszyny trafiła do gruntu lub wody, istnieje ryzyko wycieku substancji niebezpiecznych dla środowiska.

22. Podczas wymiany starych maszyn na nowe, lokalny dystrybutor jest zobowiązany do pokrycia wszelkich kosztów utylizacji.

Zachowaj niniejszą instrukcję!

Maszyna jest przeznaczona wyłącznie do użytku domowego

Gratulujemy!

Jako właściciel nowej maszyny do szycia otrzymasz wielką przyjemność szycia na wszystkich rodzajach tkanin, od grubej bawełny do cienkiego jedwabiu.

Twoja maszyna jest prosta i łatwa w użyciu. Dla bezpieczeństwa i dla przyjemnego szycia na maszynie, polecamy przeczytać wszystkie zalecenia niniejszej instrukcji i korzystać z nich w trakcie pracy na urządzeniu.

Po zapoznaniu z instrukcją obsługi poznasz ogromne możliwości maszyny oraz jej zalety.

□ Spis treści

Części maszyny 7/8

Akcesoria 9

Zakładanie stolika z budowanym schowkiem....10

Podłączenie maszyny do sieci 11

Dwustupniowa dźwignia podnoszenia stopki 12

Regulacja docisku stopki....12

Śruba regulująca stopkę ....13

Nawijanie szpulki (nitka dolna)....14

Wkładanie szpulki do bębenka....15

Wymiana igły....16

Nawlekanie górnej nici 17

Automatyczny nawlekacz nici (nie we wszystkich modelach)...18

Regulator napreżenia nici 19

Wyciąganie nici dolnej....20

Szycie wstecz....21

Wyjmowanie wyrobu 21

Obcinanie nici....21

Dobór igieł, tkaniny, nici 22

Jaki rodzaj ściegu wybrać 23

Ścieg prosty 24

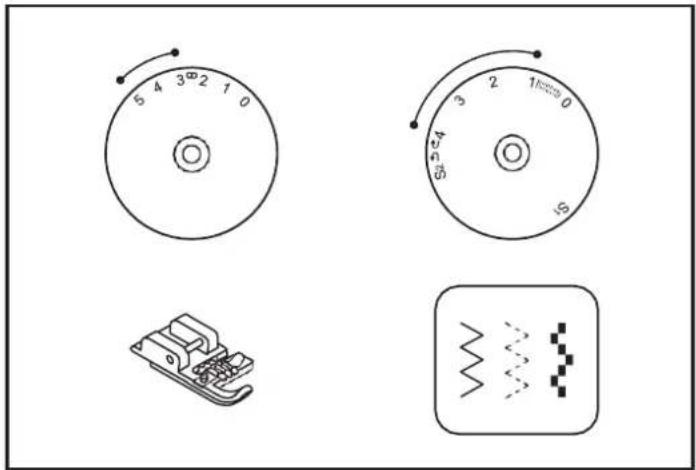

Ścieg zygzakowy 25

Ścieg kryty....26

Ściegi owerlokowe....27

Przyszywanie guzików....28

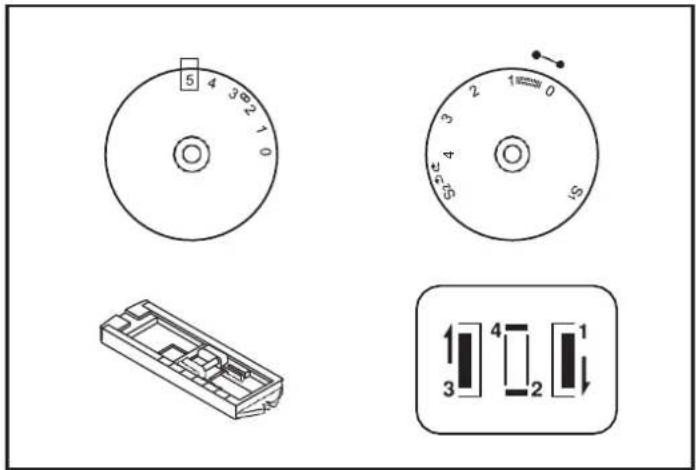

Dziurki na guziki 29

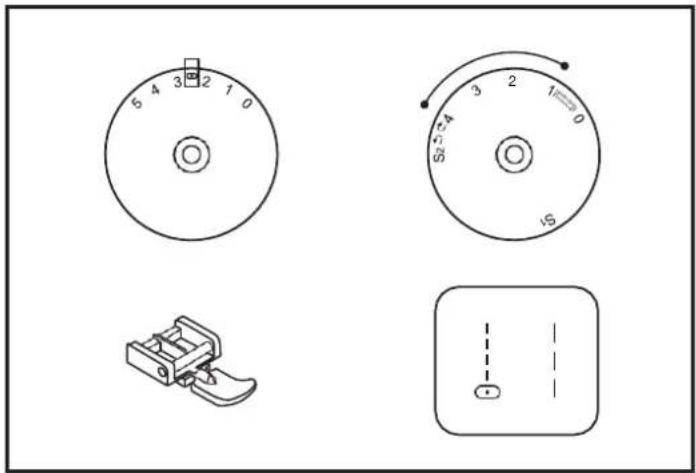

Wszywanie zamków błyskawicznych i sznurków....30

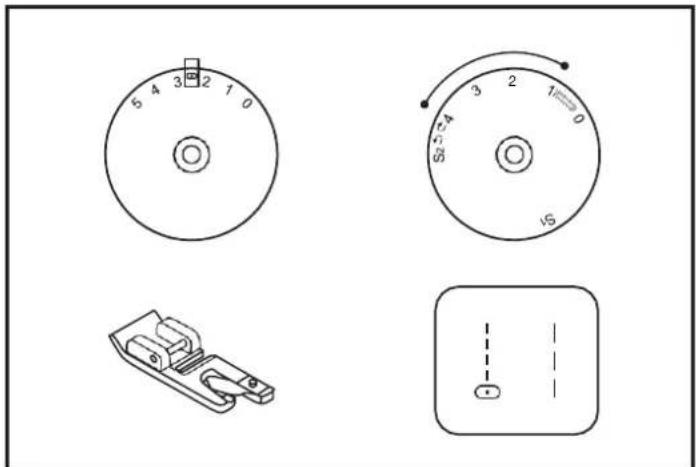

Stopka do podwijania (obrębiania) 31

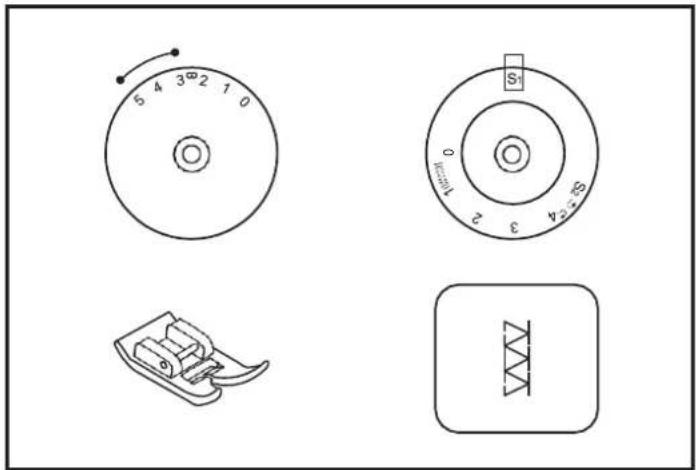

Trzystopniowy ścieg zygzakowy....32

Ścieg elastyczny....33

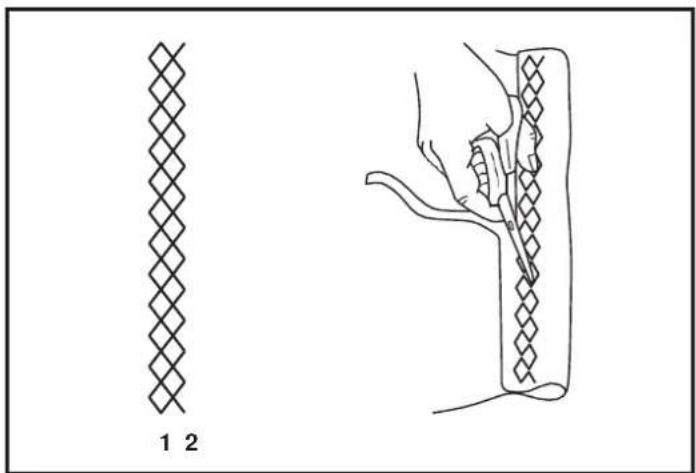

Ścieg ażurowy, dekoracyjny 34

Wszywanie żyłki i sznurka 35

Cerowanie 36

Ściegi pomocnicze....37

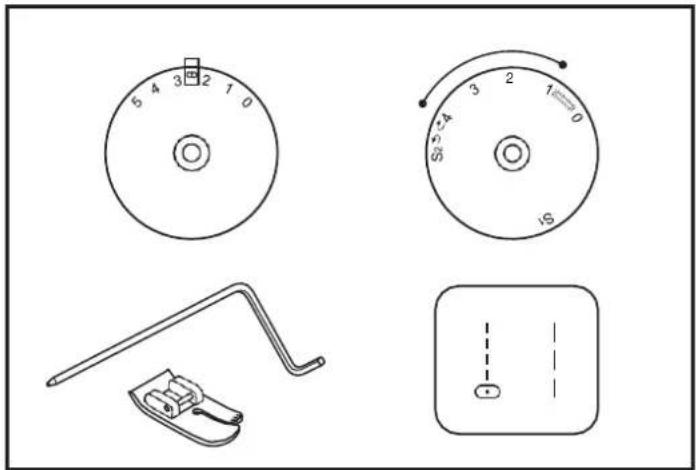

Pikowanie 38

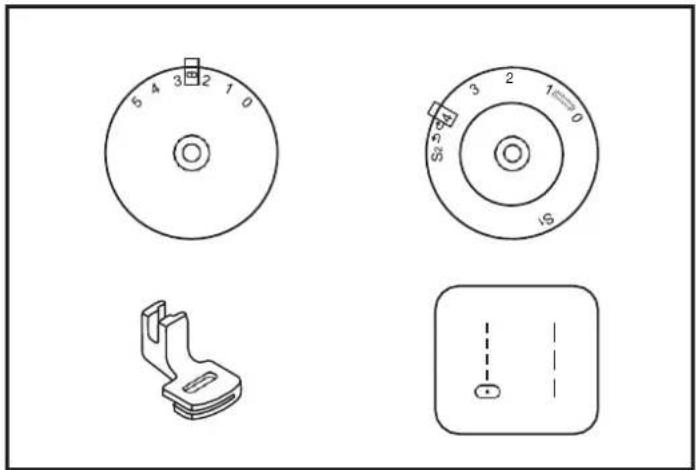

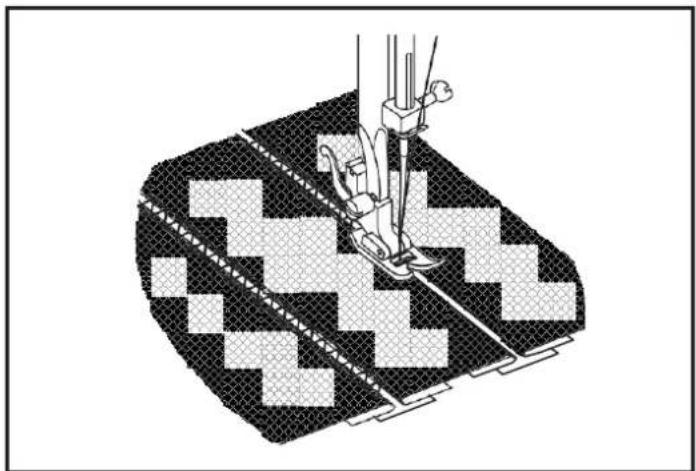

Marszczenie i zszywanie 39

Patchwork....40

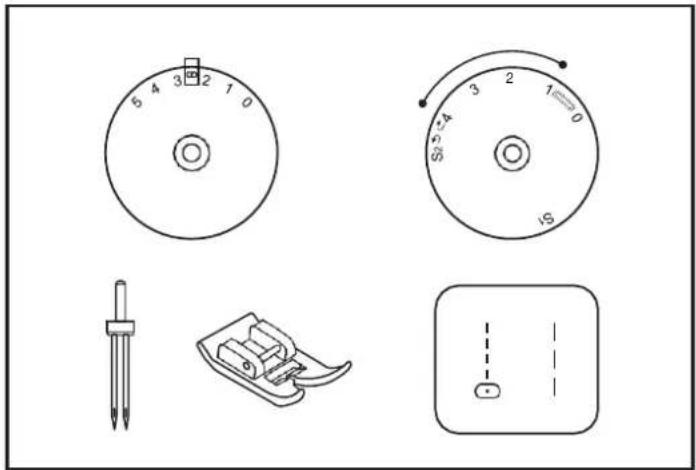

Podwójna igła. 41

Aplikacja 42

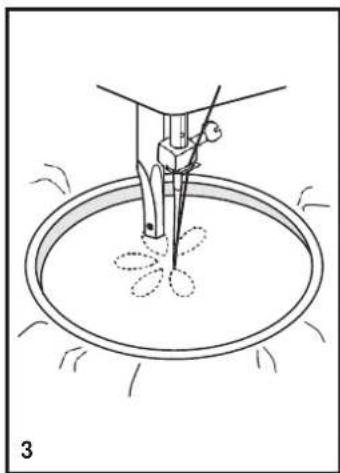

Monogramy i haftowanie za pomocą tamborka.... 43/44

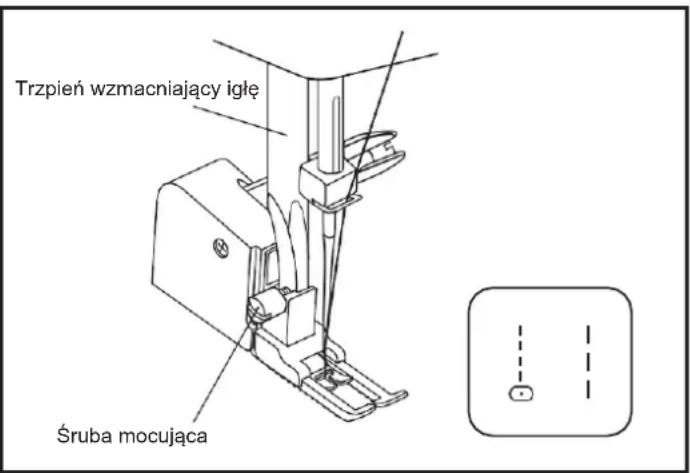

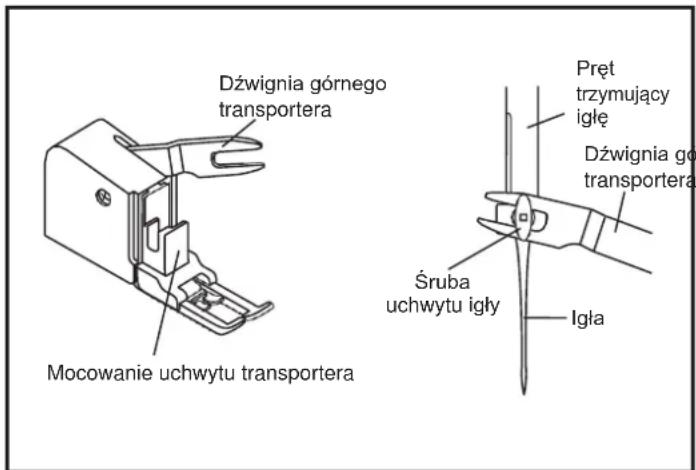

Stopka z górnym transportem i prowadnikiem....45

Techniczna obsługa....46

Naprawa usterek. 47

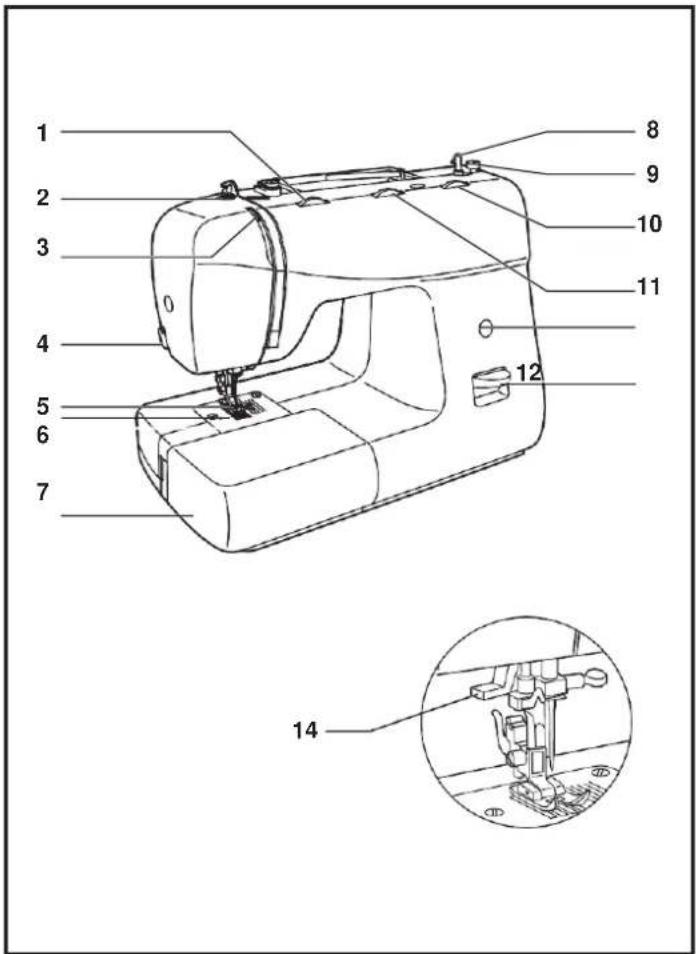

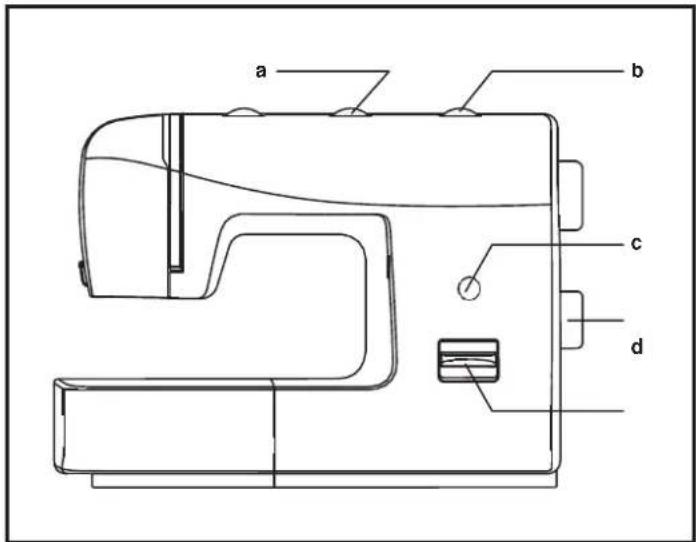

□ Części maszyny

1. Regulator naprężenia nici igłowej
2. Regulator docisku stopki
3. Podciągacz nitki
4. Nożyk do odcinania nitki
5. Stopka dociskowa
6. Płytka ściegowa
7. Stolik wysięgu/pojemnik na akcesoria
8. Nawijacz szpulki
9. Ogranicznik nawijania szpulki
10. Regulator długości ściegu (nie we wszystkich modelach)
11. Regulator szerokości ściegu (nie we wszystkich modelach)
12. Wyświetlacz wyboru ściegów
13. Dźwignia szycia wstecz
14. Automatyczny nawlekacz nitki (nie we wszystkich modelach)

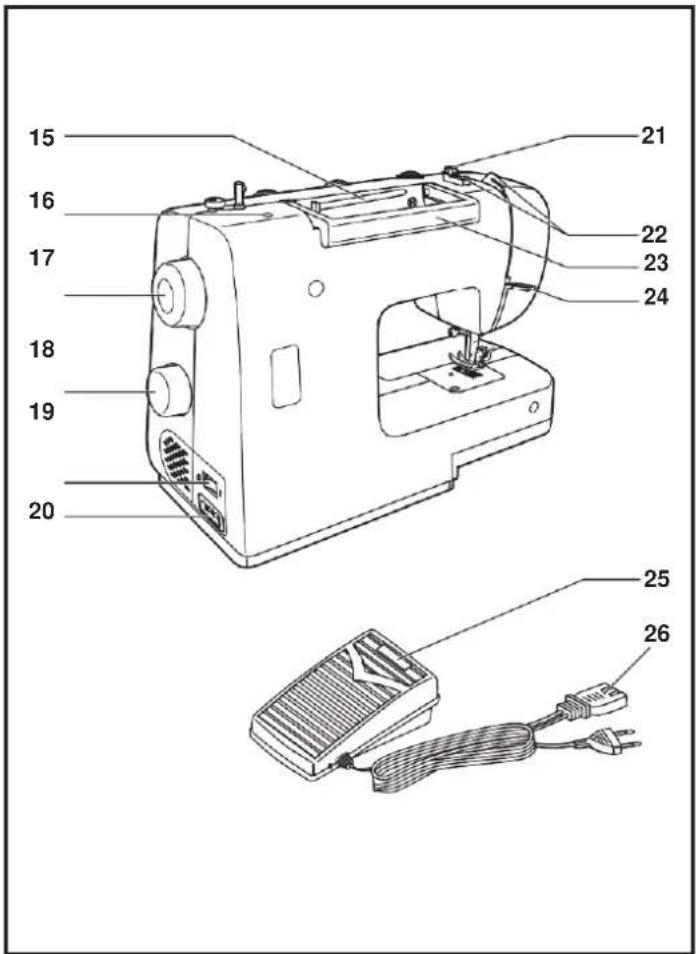

□ Części maszyny

1. Trzpień horyzontalny na szpulkę.
2. Otwór na drugi trzpień na szpulkę.
3. Koło ręczne.
4. Pokrętło wyboru ściegów.
5. Włącznik główny.
6. Gniazdko podłączenia nożnego regulatora obrotów.
7. Dysk nawijacza szpulki
8. Prowadnik nitki
9. Rączka
10. Dźwignia stopki
11. Nożny regulator obrotów
12. Kabel zasilający

□ Akcesoria

Akcesoria standardowe

a. Stopka wielofunkcyjna
b. Stopka do wszywania zamków
c. Stopka do obszywania dziurki
d. Stopka do wszywania guzików
e. Šrubokręt
f. Przecinacz/Szczoteczka
g. Olejarka
h. Igły (3szt.)
i. Prowadnik
j. Szpulki
k. Płytka do cerowania
m. Trzpień dodatkowy
n. Podkładki filcowe pod szpulki

1. Krążek przytrzymujący szpulkę (mały i duży)

Akcesoria dodatkowe (nie są w zestawie do maszyny)

o. Stopka do ściegu atlasowego
p. Stopka do ściegu owerlokowego
q. Stopka do ściegu krytego
r. Stopka do cerowania
s. Stopka do obrębiania
t. Stopka do wszywania żyłki i sznurka
u. Stopka do pikowania/ściegu prostego
v. Stopka do marszczenia i zszywania
w. Stopka z górnym transportem i prowadnikiem
x. Podwójna igła

Akcesoria standardowe

006806008 006905008

006VG50012

Akcesoria dodatkowe

006804008

006803008

006812008

006016008

006800008

006810008

006916008

006917008

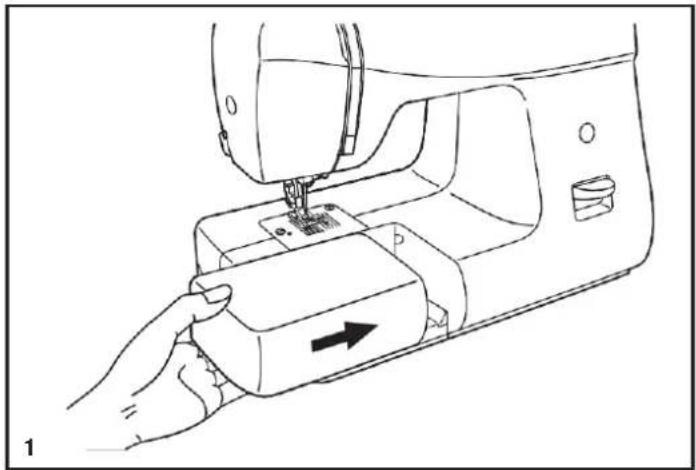

□ Zakładanie stolika z wbudowanym schowkiem

Aby założyć stolik, trzymaj go w pozycji poziomowej i przesuwaj go w kierunku wskazanym przez strzałkę w prawo (1).

Stolik wysięgu posiada wbudowany pojemnik na akcesoria.

Żeby otworzyć stolik, pociągnij pokrywę w kierunku wskazanym przez strzałkę (2).

□ Podłączenie maszyny do sieci

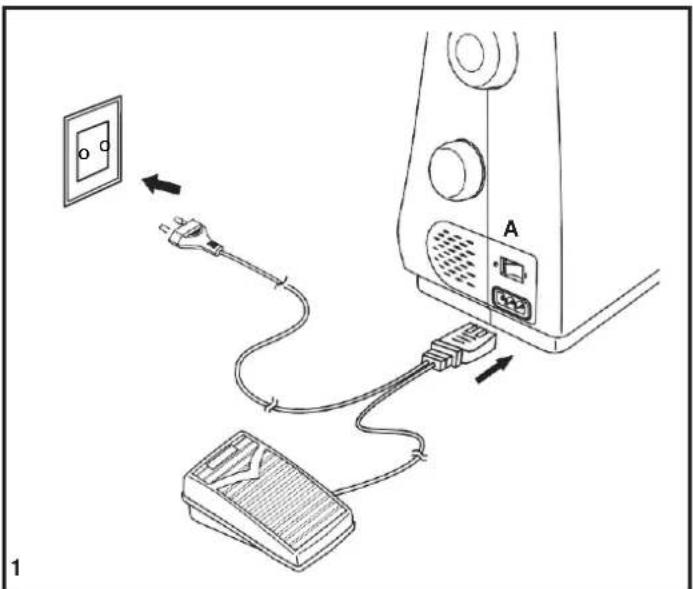

Włącz maszynę do sieci, jak pokazano na rysunku (1)

UWAGA:

Jeśli maszyna nie jest używana, gdy należy dokonać czyszczenia, konserwacji lub wymiany części, najpierw odłącz ją od zasilania.

Nożny sterownik prędkości

Prędkość szycia maszyny reguluje się poprzez odpowiednie naciśnięcie nożnego regulatora obrotów (2).

Uwaga:

Najpierw podłącz kabel zasilający do maszyny a następnie do gniazda zasilającego.

Włączenie podświetlenia miejsca pracy

Po włączeniu przełącznika do pozycji "I" automatycznie włącza się lampka do podświetlenia miejsca pracy.

WAŻNE

Najpierw podłącz przewód zasilający, a następnie włącz maszynę przy pomocy przełącznika umieszczonego z prawej strony obudowy.

Nie naprawiaj uszkodzonego przewodu zasilającego. Celem jego wymiany skontaktuj się z autoryzowanym serwisem.

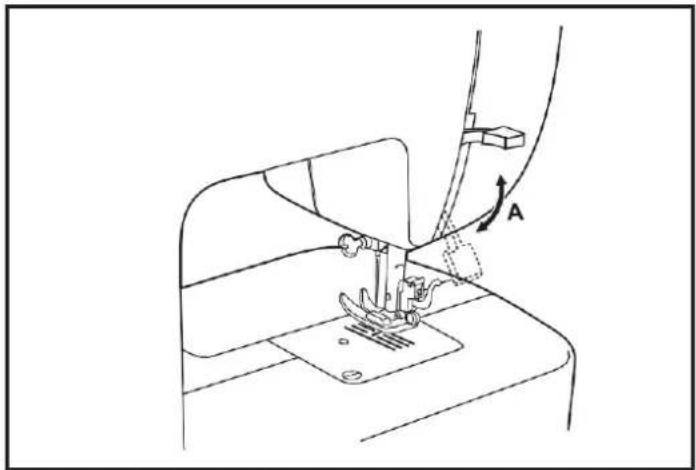

□ Dwustopniowa dźwignia podnoszenia stopki

Maszyna wyposażona jest w dwustopniowy wznios stopki. Aby unieść ją do maksymalnego wzniosu należy ręcznie podnieść dźwignię podnoszenia stopki do poziomu A jak pokazano na rysunku obok.

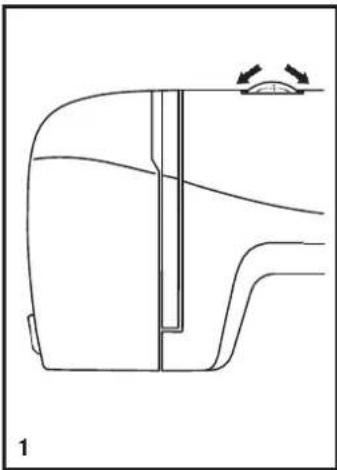

□ Regulacja docisku stopki

Docisk stopki maszyny ustawiony w warunkach fabrycznych zazwyczaj nie wymaga regulacji.

Jeżeli jest konieczna regulacja docisku stopki, należy za pomocą monety obrócić śrubę regulacji docisku. Dla szycia tkanin cienkich zmniejsz docisk obracając regulator w przeciwnym kierunku do ruchu zegara, natomiast dla szycia tkanin ciężkich - wzmocnij docisk, obracając regulator w kierunku ruchu zegara.

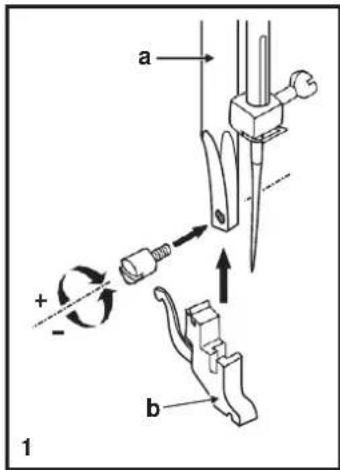

□ Śruba regulująca stopkę

Podnieś drążek stopki (a) do górnej pozycji.

Przymocuj uchwyt stopki (b) do drążka śrubą, jak pokazano na rys. (1)

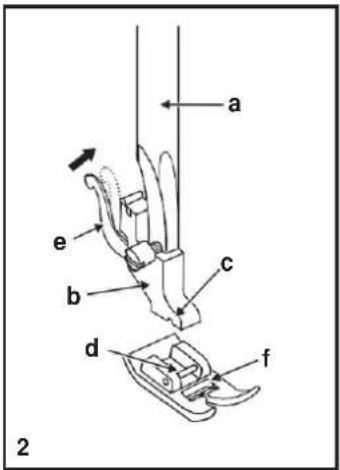

Mocowanie stopki (rys. 2)

Umieść pręcik mocujący stopki (d) bezpośrednio pod wycięciem (c) w uchwycie stopki (b). Następnie opuść uchwyt stopki, stopka zatrzaśnie się automatycznie.

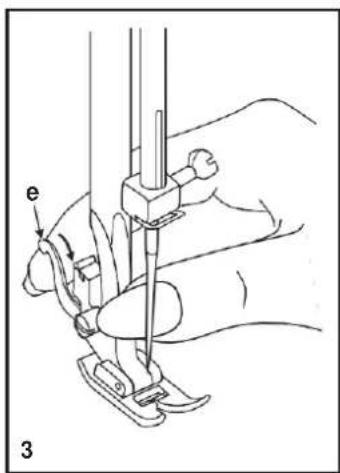

Zdejmowanie stopki (rys. 3)

Podnieś dźwignię stopki dociskowej i stopkę.

Pociągnij do siebie dźwignię (e), stopka odłączy się.

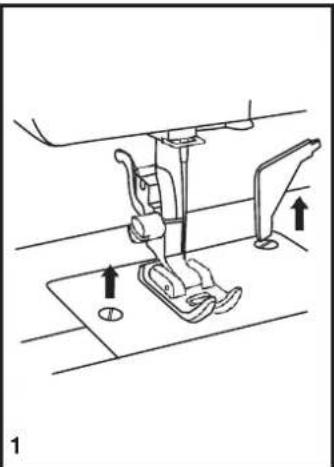

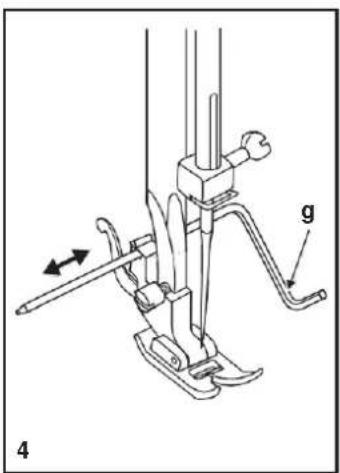

Mocowanie prowadnika krawędziowego

Załóż prowadnik do otworu uchwytu, jak pokazano na rys.

Wyreguluj odległość igły do prowadnika krawędziowego w zależności od tego, jaka ma być odległość pomiędzy ściegami.

Ważne:

Podczas powyższych działań należy ustawić przełącznik sieciowy na pozycję "OFF - O" (wyłączony).

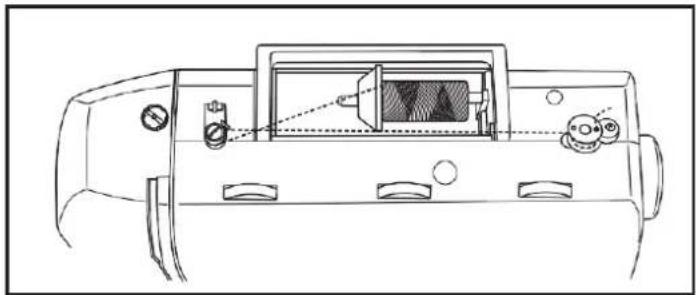

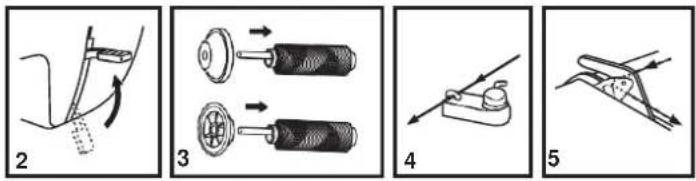

□ Nawijanie szpulki

• Wstawić nić na trzpień poziomowy. (1)
• Dla małych nici maszynowych stosuj mały trzpień (2).
• Poprowadzić nić przez górną prowadnicę nici (3).
• Poprowadź nić ze szpulki przez koło naprężania nawijanej nici w kierunku ruchu zegara (4).
• Przesuń szpulkę w prawo. (5)
• Przytrzymać końcówkę nici, tak aby nie zapłątała się ona na trzpieniu. (6)
• Lekko nacisnąć nożny regulator obrotów, aby nawinąć początek szpulki. (7)
• Zatrzymać nawijanie, odciąć końcówkę nici i ponownie rozpocząć nawijanie. (8)
• Po nawinięciu szpulki przesuń ją w lewo i odetnij nić. (9)

Uwaga:

Gdy trzpień do nawijania szpulki jest ustawiony w pozycji prawej "nawijania", maszyna nie będzie szyć, pokrętło ręcznie jest zablokowane i nieruchomo. Aby rozpocząć szycie, należy przesunąć trzpień nawijania szpulki w lewo (do pozycji szycia).

□ Wkładanie szpulki do bębenka

Podczas zakładania lub wyjmowania bębenka i szpulki, igła musi zawsze znajdować się w najwyższej pozycji górnej.

1. Otworzyć pokrywę bębenka.
2. Odchylić skrzydełko zatrzasku bębenka i wyciągnąć bębenek z maszyny.
3. Poprowadź nić w szczelinę bębenka, do dołu i w lewo, póki ona nie trafi pod sprężynę napinającą, jak pokazano na rysku.
4. Wziąć bębenek za zapadkę.
5. Włożyć bębenek do kosza bębenka.

Uwaga:

Przy wykonywaniu powyższych działań należy ustalić przełącznik sieciowy na pozycję "OFF - O" (wyłączony).

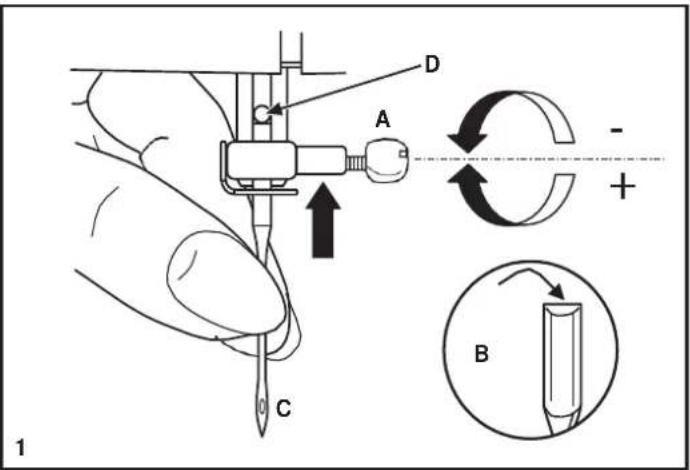

Igła jest bardzo ważną częścią maszyny. Średni czas pracy igły nie powinien przekraczać ośmiu godzin szycia. Jeśli zauważysz, że igła jest stępiona lub krzywa niezwłocznie ją wymień. Aby wymienić igłę należy:

A. Poluzować śrubę uchwytu igły, obracając ją w kierunku przeciwny do ruchu wskazówek zegara (1)
B. Wyjmij starą igłę i włóż nową, płaską stronę górnej części skierowaną do tyłu.
C/D. Włożyć igłę do najwyższej pozycji i dokręcić śrubę mocująca zgodnie z ruchem wskazówek zegara.

Uwaga:

Przy dokonaniu powyższych działań należy ustalić przełącznik sieciowy na pozycję "OFF - O" (wyłączony).

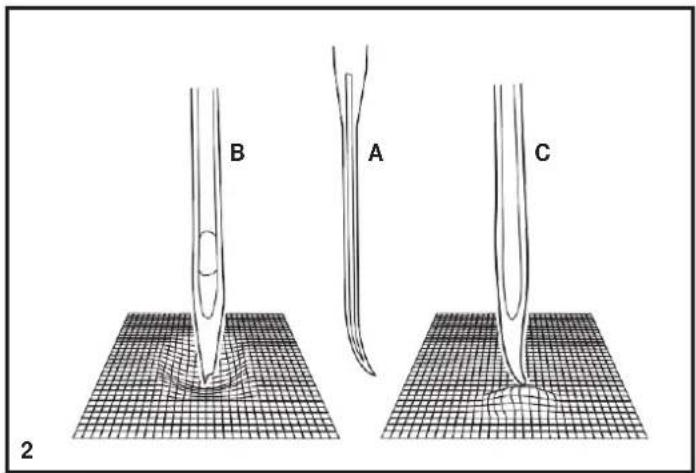

Igła musi być w idealnym stanie. Mogą wystąpić

problemy (2):

A. Zgięta igła
B. Tępa końcówka igły
C. Zadarta igła

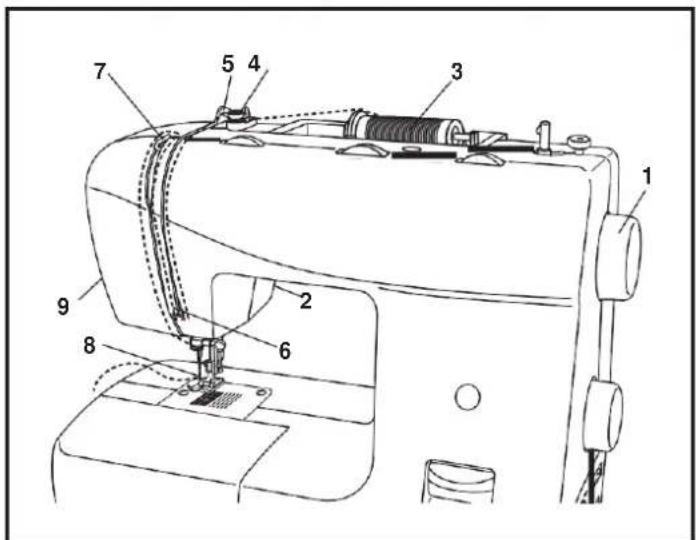

□ Nawlekanie nici górnej

Bardzo istotnym jest prawidłowe nawlekanie nici, ponieważ od tego zależy jakość pracy i brak problemów w procesie szycia. Obróć koło zamachowe w kierunku do siebie, aby podnieść igłę do najwyższej pozycji. Podnieś stopkę dociskową, żeby zwolnić dysk napreżający nitki górnej.

Uwaga. Aby wykonać niniejszą operacje, należy ustawić przełącznik w pozycji "wyłączony" (OFF - 0).

• Unieś trzpień poziomy, założ szpulkę z nitką na trzpień tak, aby nić rozwijała się w kierunku przeciwnym do ruchu wskazówek zegara, następnie nałożyć krążek przytrzymujący odpowiedniego rozmiaru. Przy instalacji szpulki z nitką uważaj na to, żeby krążek przytrzymujący szpulkę nie znajdował się zbyt blisko niej, ponieważ spowoduje to utrudnione rozwijanie nici ze szpulki, zgięcie lub zepsucie igły.
• Przeciągnąć nić wokół haczyka i przez prowadnik nici górnej, następnie przeciagnij ją poprzez dyski napreżające nici górnej (zwróć uwagę, aby nić weszła pomiędzy dyski).
• Następnie poprowadź nić na dół, w lewo wokół dźwigni sprężyny i do góry.
• Na górze przeciągnij nić w lewo przez haczyk dźwigni nici górnej i z powrotem na dół.
• Zaczep nitkę wokół poziomego prowadnika nici, następnie włóż nić do cienkiego drucianego prowadnika przy uchwycie igły, poprowadzić ją przez ucho igły od przodu to tyłu.
• Obciąć nadmiar nici, stosując boczny obcinacz nici.

Uwaga:

Jeżeli Państwa model maszyny posiada opcje automatycznego nawlekacza nici, prosimy zapoznać się z instrukcją na stronie 18.

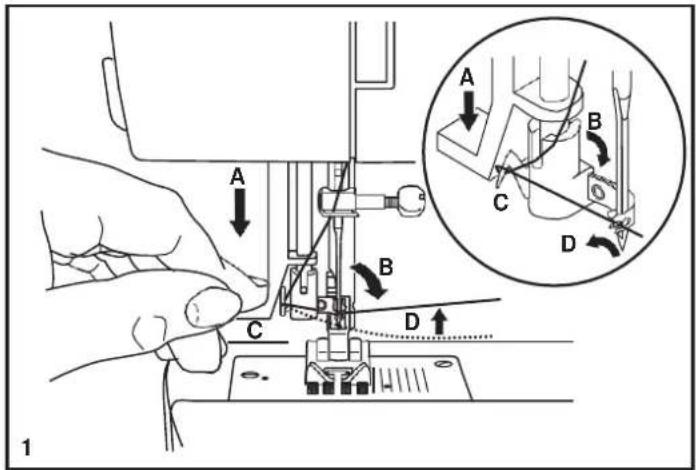

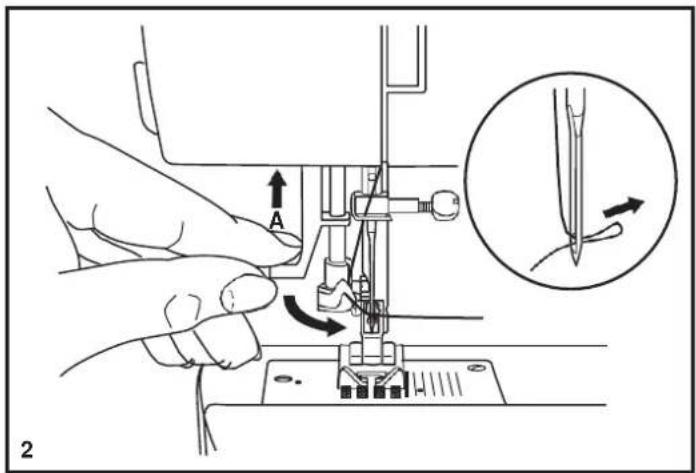

□ Automatyczny nawlekacz nici

* Automatyczny nawlekacz nici nie jest dostępny we wszystkich modelach. Jeżeli Państwa maszyna posiada taką opcję, prosimy zapoznać się z poniższą instrukcją:
- Podnieść igłę do najwyższej pozycji i opuścić stopkę dociskową.
- Lewą ręką powoli opuść dźwignię nawlekacza nici (A) do najniższej pozycji i przytrzymaj.
- Nawlekacz nici obróci się w kierunku igły i trafi w ucho igły (B).
- Poprowadź nić wokoło haczyka (C) a następnie przez haczyk nawlekacza (D)
- Jednocześnie puść dźwignię nawlekacza nici (A) i nić. Haczyk obróci się i przeciągnie nić poprzez ucho igły tworząc pętle. Pociągnij nić za pętlę. Nić górna jest założona.

Uwaga: Przy dokonaniu powyższych działań należy ustalić przełącznik zasilania na pozycję "OFF - O" (wyłączony).

□ Regulator naprężenia nici

Napreżenie nici górnej (1)

Podstawowe ustawienia naprężenia wynosi "4"

Aby zwiększyć naprężenie, obróć pokrętło do pozycji z większą liczbą, żeby zmniejszyć - obróć pokrętło do pozycji z mniejszą liczbą.

A. Właściwe naprężenie nici
B. Zbyt słabe napreżenie nici
C. Zbyt mocne napreżenie nici

Napreżenia nici dolnej (2)

Aby sprawdzić naprężenie nici dolnej, należy wyciągnąć szpulkę z maszyny razem z bębenkiem i złapać za końcówkę nici.

Trzymając nić wstrząśnij bębenek ze szpulką raz lub dwa. Jeżeli napreżenie jest mocne, nić nie będzie się rozwijać. Jeśli napreżenie jest zbyt słabe, nić będzie się rozwijać bez potrząsania.

Uwaga:

Przy wykonywaniu powyższych działań należy ustawić przełącznik sieciowy na pozycję "OFF - O" (wyłączony).

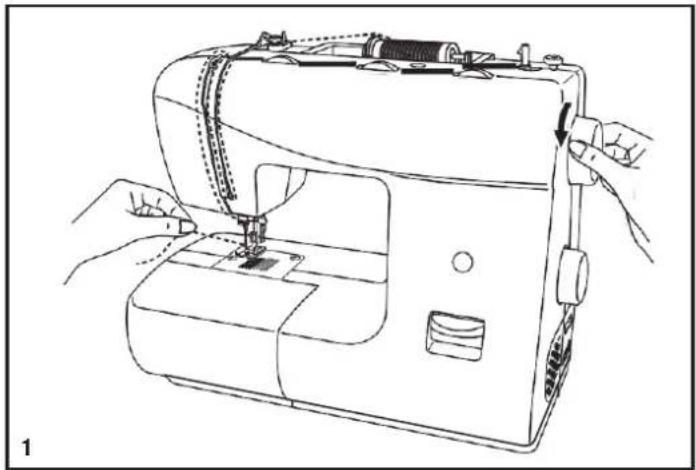

□ Wyciąganie nici dolnej

Przytrzymaj końcówkę górnej nici lewą ręką. Obrócić kołem zamachowym do siebie, aż igła zostanie podniesiona do najwyższej pozycji. (1)

Ostrożnie pociągnij górną nić w celu wyciągnięcia przez otwór w płytce ściegowej nici dolnej.

Wlóż końcówki górnej i dolnej nici pod stopkę do tyłu, jak na rysunku (2).

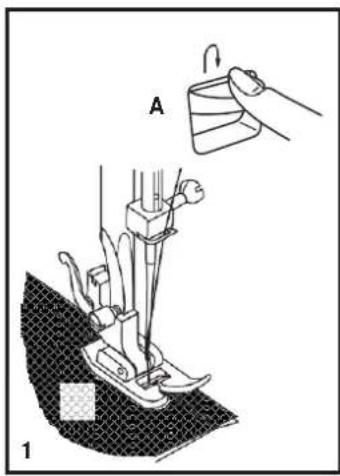

Dla wzmocnienia szwu na końcu lub na początku, należy nacisnąć w dół dźwignię szycia wstecz (1). Puść dźwignię, maszyna znowu będzie szyć do przodu.

□ Wyjmowanie wyrobów

Obrócić kołem zamachowym do siebie, aż igła zostanie podniesiona do najwyższej pozycji, podnieś stopkę i wyciągnij materiał (2).

□ Obcinanie nici

Trzymając obie nici przeprowadź przez obcinacz B i pociągnij w dół

□ Dobór igieł, tkaniny, nici

Dobór igieł, tkaniny, nici

Rozmiar igły	Tkanina	Nici
9-11(65-75)	Lekka: cienka bawełna, woal, jedwab, muślin, dzianiny bawełniane, trykoty, tkaniny poliestrowe, materiały na bluzki i sukienki.	Cienkie bawełniane nici, nylonowe lub poliestrowe.
12(80)	Średnia: bawełna, satyna, płótno żagłowe, podwójne dzianiny, cienka wełna.	Bardzo dobry ścieg uzyskasz przy pomocy nici poliestrowej.Do tkanin z włókien naturalnych stosować nici z włókien naturalnych.Stosuj taką samą nić jako nitkę górną i dolną.
14(90)	Średnia: szorstka tkanina, wełna, cięższe dzianiny, frotte, dżins
16(100)	Ciężka: wełna, gruby brezent, kołdra, dżins, tkanina zasłonowa.
18(110)	Superciężka: gruba wełna, tkanina do odzieży płaszczowych i do zimowych ubrań.	Nici grube

Uwaga: Cienkie nici i igły są stosowane do szycia tkanin cienkich, grube nici są stosowane do tkanin ciężkich. Dobór igieł, tkaniny

Numer igły	Wyjaśnianie	Rodzaj tkaniny
HA _x1 15 _x1	Standardowe ostre igły. Rozmiar od cienkich do grubych. 9 (65)-18 (110)	Tkanina tekstylna z włókien naturalnych - wełna, bawełna, jedwab, woal itd. Nie jest zalecana do dzianiny.
15 _x1 /705H(SUK)	Specjalne igły do dzianiny - półzaokrąglona, ukośna. 9 (65)-18 (110)	Tkaniny naturalne i syntetyczne, poliester, dzianina, płótno włókiennicze. Można stosować zamiast 15x1 i do grubych tkanin. ×
15 _x1 /705H(SUK)	Igły do dzianiny - półzaokrąglona, ukośna. 9(65)-18(110)	Tkanina tekstylna i płótno włókiennicze.
130 PCL	Igły do skóry. 12 (80)-18 (110)	Skóra, tkanina winylowa, tkaniny obiciowe (pozostawiają mniejsze dziurki, niż gruba standardowa igła).

1. Igły podwójne można stosować do obrębienia i do ozdabiania.

2. Dla szycia igłą podwójną należy ustawić regulator szerokości ściegu na pozycję mniejszą od "3".

3. W celu zapewnienia dobrej jakości szycia zawsze korzystaj z jakościowych igieł europejskich numer 65, 70, 80 itd., igły amerykańskie i japońskie 9, 11, 12 itd.

4. Igły należy wymieniać dość często (dłą każdego nowego wyrobu nowa igła) i/lub kiedy została zepsuta, jednak nie rzadziej niż co 8 roboczogodzin.

□ Jak wybrać rodzaj ściegu

Dla ściegu prostego wybierz odpowiedni lub wzór ściegu za pomocą pokrętła wyboru ściegu.

Ustaw długość ściegu za pomocą pokrętła długości ściegu (dla maszyn, które zawierają 3 pokrętła regulujące). Dobierz długość i szerokość ściegu odpowiednio do rodzaju stosowanej tkaniny.

Do wyboru ściegu drugiego rzędu " lub " obróć pokrętło długości na 'S1", w tym ustawieniu będziesz wybierać z pośród ściegów centralnych. Dobierz długość ściegu odpowiednią do wykorzystanej tkaniny. Długość tych ściegów jest stała.

Aby wybrać ścieg trzeciego rzędu, przełącz pokrętło długości ściegu na "S2", w tym ustawieniu będziesz wybierać z pośród ściegów z prawej strony. Dobierz szerokość ściegu odpowiednio do wybranego rodzaju tkaniny.

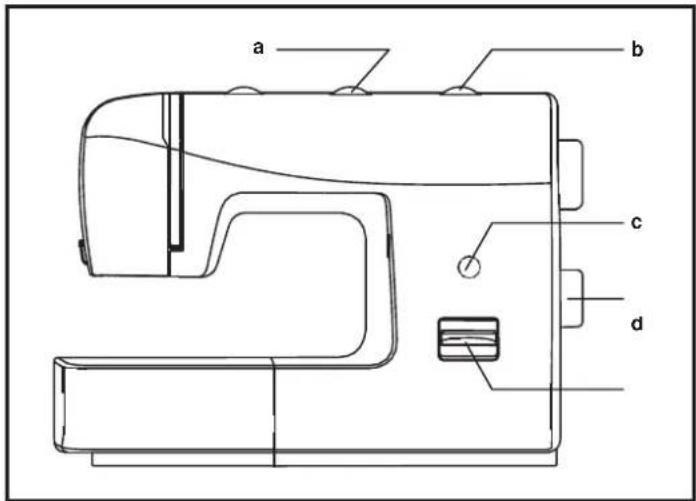

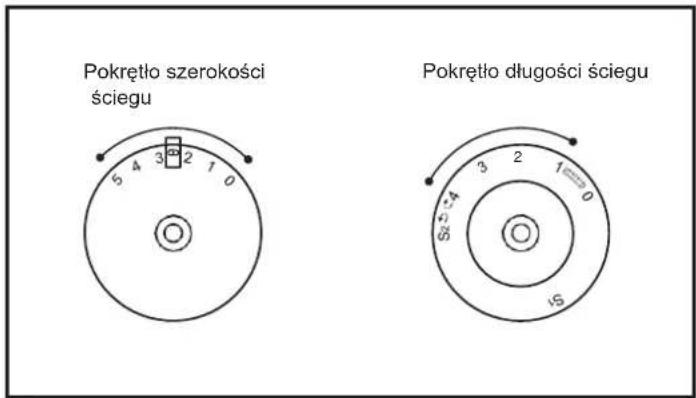

a) Pokrętło szerokości ściegu
b) Pokrętło długości ściegu (do ściegów S1 i S2)
c) Wyświetlacz wyboru ściegów
d) Pokrętło wyboru ściegów
e) Dźwignia szycia wstecz

□ Ścieg prosty

Szycie ściegiem prostym.

a) Pokrętło szerokości ściegu
b) Pokrętło długości ściegu (do ściegów S1 i S2)
c) Wyświetlacz wyboru ściegów
d) Pokrętło wyboru ściegów
e) Dźwignia szycia wstecz

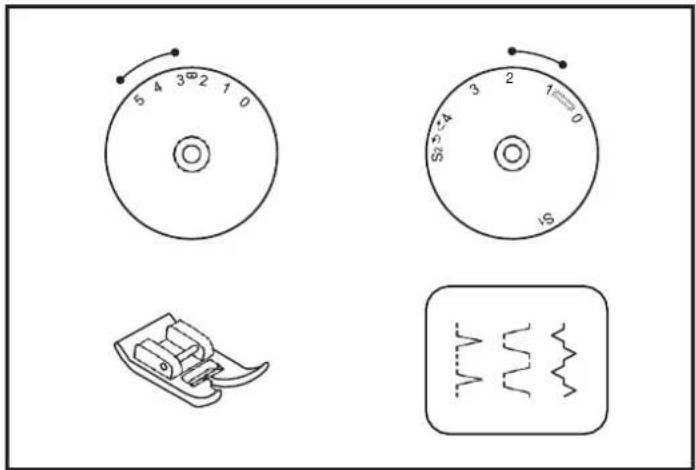

□ Ścieg zygzakowy

Wybierz za pomocą pokrętła ścieg lub

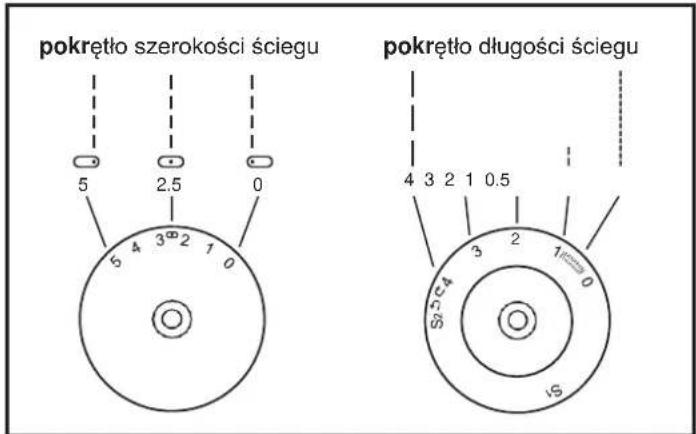

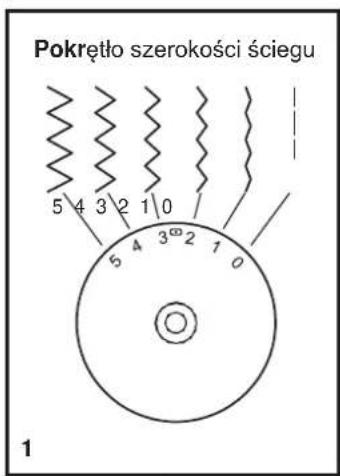

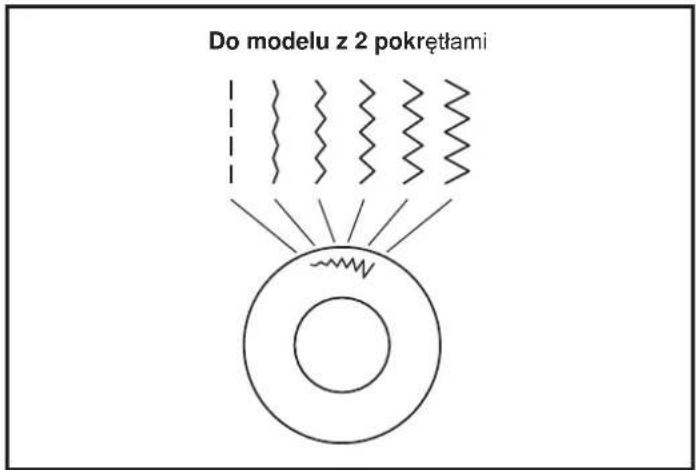

Ustawienia szerokości ściegu zygzakowego

Maksymalna szerokość ściegu zygzakowego stanowi "5,0mm", ale może być zmieniona. Szerokość ściegu reguluje się od "0" do "5". Przy stosowaniu igły podwójnej, nigdy nie ustawiaj szerokości na poziomie większym niż 3 (dla maszyn, które posiadają 3 pokrętła).

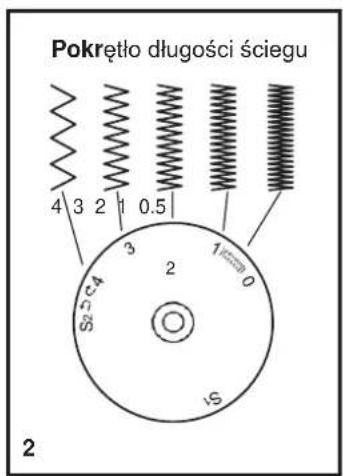

Ustawienia długości ściegu zygzakowego

Gęstość ściegu zygzakowego można zmniejszyć do „0”. Im mniejsza długość ściegu, tym gęstszy ścieg. Na standardowym ściegu zygzakowym długość ściegu wynosi 2,5. (2)

Ścieg satynowy

Kiedy długość ściegu jest ustawiona w interwale pomiędzy "0" - "1" to maszyna szyje ściegiem satynowym, który jest stosowany w obrębieniu brzegów dziurki do guzików i do ściegów dekoracyjnych.

Szyjąc na cienkich tkaninach, zalecamy podłożyć pod tkaninę papier lub karton. Łatwo będzie odłączyć tkaninę od papieru.

□ Ścieg kryty

* Stopka do ściegu krytego jest dodatkową opcją, nie jest w zestawie z maszyną do szycia.

Do obszycia, zasłon, spodni, spódnic itp.

do tkanin elastycznych.

A. do bielizny.

Patrz na rysunek. (1)

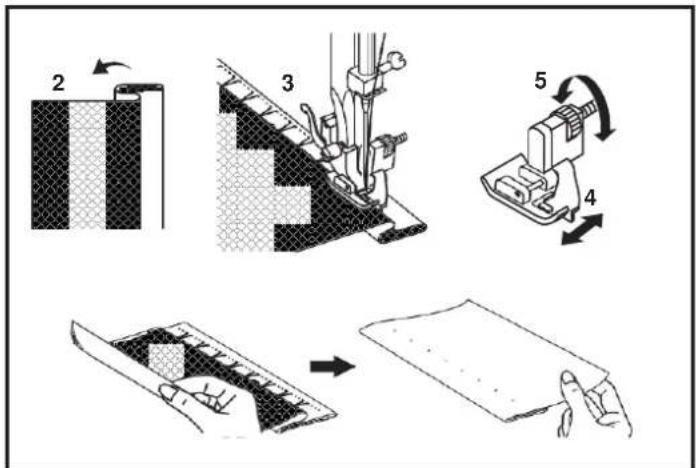

Uwaga:

Aby wykonać ścieg kryty, należy mieć praktykę. Zawsze najpierw wykonaj test szycia.

Wybierz nici, które są zbliżone do koloru tkaniny.

Złoż tkaninę w sposób, jaki jest pokazany na zdjęciu, spodem do góry.

Dolną część tkaniny można zgiąć jeden raz lub dwa razy.

Załóż stopkę do szycia ściegiem krytym.

Stopka musi iść wzdłuż wewnętrznej strony zagięcia na dole tkaniny.

* Stopka do owerloku nie jest w zestawie z maszyną do szycia.

Ściegi owerlokowe służą do wykańczania brzegów. Obróć pokrętło długości ściegu na "S1" lub na "S2". Szerokość ściegu zależy od rodzaju tkaniny - od 3 do 5mm

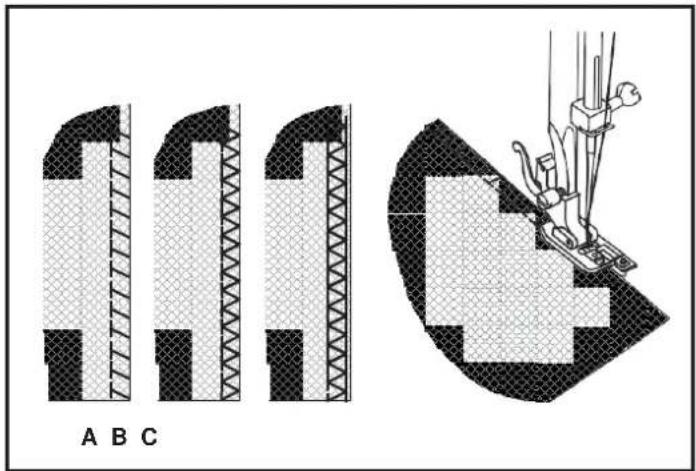

Ścieg owerlokowy do dzianiny (A):

Do wyrobów dzianych, jersey, wykończenia dekoltu.

Wielofunkcyjny standardowy ścieg owerlokowy (B):

Jest stosowany do wszystkich rodzajów tkaniny.

Podwójny ścieg owerlokowy (C):

Do wyrobów z dzianin bardzo strzępiących się.

Wszystkie ściegi owerlokowe mogą być stosowane do wzmocnienia krawędzi; zapobiegają rozsypaniu tkaniny. Podczas szycia igła musi iść wzdłuż brzegu tkaniny.

Uwaga:

W zależności od tkaniny używaj nowych igieł i igieł kulkowych!

□ Przyszywanie guzików

Załóż osłonę ząbków transportera (1)

Załóż stopkę do przyszywania guzików. Położ guzik na oznaczonym miejscu i opuścić stopkę. Ustaw szerokość ściegu na i wykonaj kilka ściegów. Ustawić jeden z dwóch wąskich ściegów zygzakowych, w zależności od rozmieszczenia dziurek na guziku. Obracając pokrętło ręcznie sprawdź, czy igła trafia do dziurek nie dotykając guzika. Powoli przeszyj guzik, wykonaj około 10 ściegów.

Wybrać pokrętem ścieg do szycia ♩, następnie wykonać kilku ściegów wzmacniających.

Aby przyszyć guzik w tak zwany sposób "na słupku", można na guziku położyć igłę i szyć w ten sposób. Dla guzików z 4 dziurkami należy najpierw przyszyć przednią parę dziurek, następnie przesunąć materiał do przodu i przyszyć tylną parę dziurek.

Zdejmij stopkę uniwersalną i założ stopkę do automatycznego obszywania dziurek. Ustaw długość ściegu na "0,5-1". Gęstość ściegu zależy od grubości tkaniny.

Uwaga:

Przed rozpoczęciem powyższego działania na wyrobie, jest zalecane zrobić próbkę na innym materiale.

Przygotowanie tkaniny:

Zmierzyć średnicę guzika i dodać 0,3cm (1/8'). Jeżeli guzik jest zbyt ciężki, dodać do wymiaru jeszcze parę mm. Zaznaczyć miejsce dziurki na wyrobie.

Umieścić materiał pod stopką w taki sposób, aby centrum stopki było zbieżne z oznaczeniem początku dziurki na łkaninie. Wepchnąć stopkę do końca do przodu. Opuścić stopkę.

a. Przekręć pokrętło na Ⅰ. Szyć na średniej
prędkości do oznaczenia.
b. Przekręć pokrętło na 📄. Wykonać 5-6 ściegów.

c. Przekręć pokrętło na 11. Szyć lewą stronę do oznaczenia.

d. Przekręć pokrętło na 1. Zszyć ścieg końcowy

Wyjąć wyrób ze stopki. Przeciągnąć nić górną poprzez tkaninę i zawiązać węzeł na wewnętrznej stronie. Zrób nacięcie pośrodku dziurki dla guzika, uważając, aby nie przeciąć ściegów.

Porady:

• Zmniejsz napreżenie nici górnej dla lepszego efektu.
• Należy stosować podkład dla cienkich i elastycznych tkanin i dzianin.
• Zalecamy stosować grubą nić dla elastycznych tkanin i dzianin.
• Ścieg zygazakowy należy szyć przez sznurek.

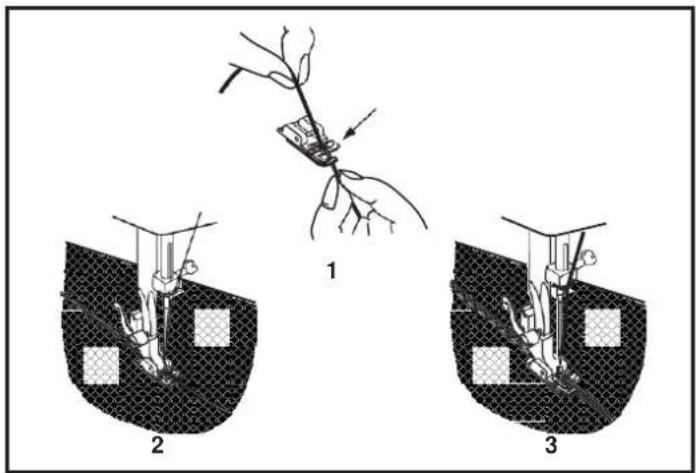

□ Wszywanie zamków błyskawicznych i sznurków

Ustaw tak, jak pokazano na rysunku.

Dla wykonania ściegu po prawej stronie od zamka, połącz stopkę i uchwyt stopki za pomocą lewego pręta.

Dla szycia ściegu w lewej części zamka, połącz stopkę i uchwyt stopki za pomocą prawego pręta. (1)

Zacznij szyć ściegiem w lewej części zamka, od góry do dołu, do szwu wzmacniającego. Pozostawić igłę w materiale i obrócić wyrób, dokonać wzmocnienia szwu.

Istnieje możliwość wszycia sznurka. Przyszykuj dwa kawałki materiału i włóż sznurek.

Ustaw długość ściegów pomiędzy 1 i 4 (w zależności od grubości tkaniny) i wykonaj ścieg. (2)

□ Stopka do podwijania (obrębiania)

**Stopka do podwijania (obrębiania) nie jest w zestawie do maszyny.

Niniejsza operacja jest wykorzystana dla obrębiania krawędzi cienkich, miękkich tkanin, podwójnym, wąskim podwijaniem krawędzi za pomocą odpowiedniej stopki.

Ustaw szerokość i długość ściegów, jak pokazano na rysunku. Zamocuj stopkę do podwijania (obrębiania), ustaw maszynę na ścieg prosty. Podwiń krawędzie materiału dwa razy po 3mm (1/8"). Włóż podwinięte tkaniny pod stopkę, opuść ją i wzmocnij podwijanie kilkoma ściegami (1).

Powoli zacznij szyć, wkładając tkaninę pod stopkę tak, aby otrzymać podwójne podwijanie. (2) W trakcie wykonywania powyższej operacji, można stosować nie tylko ścieg prosty, ale również różne ściegi zygazakowe.

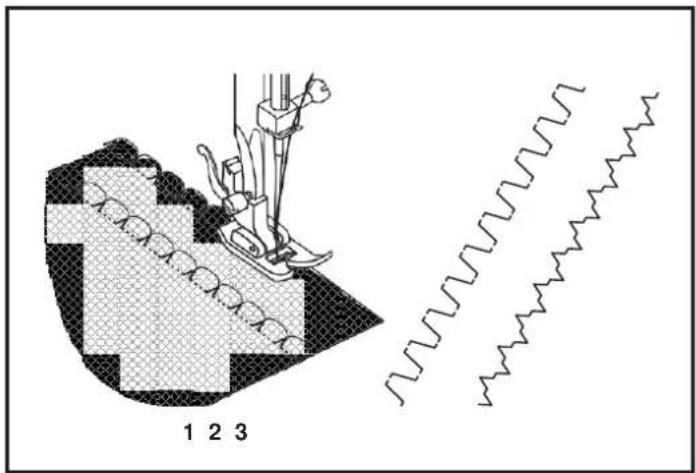

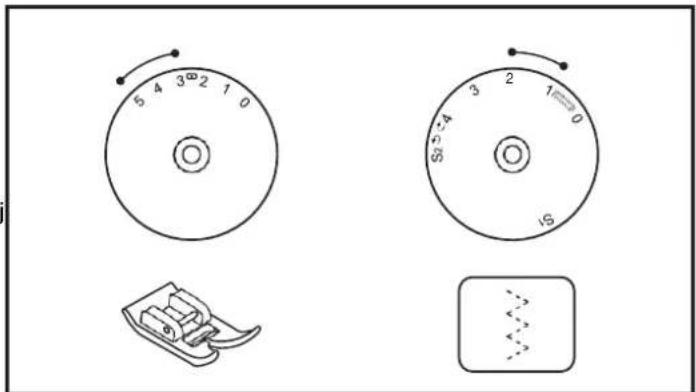

□ Trzystopniowy ścieg zygzakowy

Jest stosowany do naszywania koronki, taśmy ozdobnej oraz elastycznych naszywek, do cerowania, wzmocnień krawędzi itd.

Ustaw maszynę jak pokazano na rysunku. Włóż wyrób.

Długość ściegu należy zmniejszyć, aby ściegi były bardzo gęste. (1)

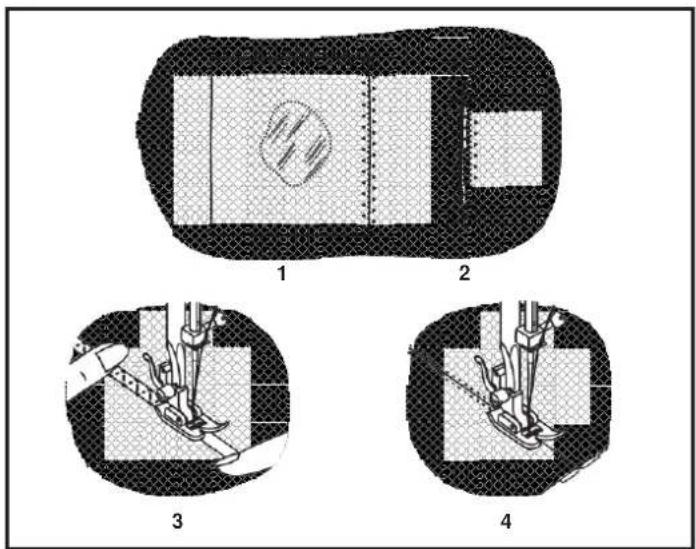

Do cerowania dziurek jest zalecane podłożyć część niniejszej lub innej tkaniny, z odpowiednim do wyrobu kolorem i strukturą.

Gęstość ściegu zależy od długości ściegu. Najpierw przyszyj po środku, następnie szyj z zakładką z dwóch stron. W zależności od rodzaju uszkodzenia naszyj 3-5 rzędów lub więcej. (2).

Wszywanie gumy.

Ułożyć gumę na materiał. W trakcie wszywania należy rozciągnąć gumę w dwie strony od stopki, jak pokazano na rysunku. (3)

Połączenie części wyrobu blisko siebie nawzajem.

Ścieg elastyczny można stosować do połączenia dwóch części i zszywania dzianiny.

W przypadku wykorzystania nici nylonowej lub monofiliamentu ścieg nie będzie widoczny.

1. Połączyć zgięcie dwóch części razem i włożyć miejsce ich połączenia w środku pod stopkę.
2. Połączyć części razem za pomocą ściegu dzianinowego, regulując w trakcie szycia odległość pomiędzy nimi, jak pokazano na rys.

□ Ścieg elastyczny

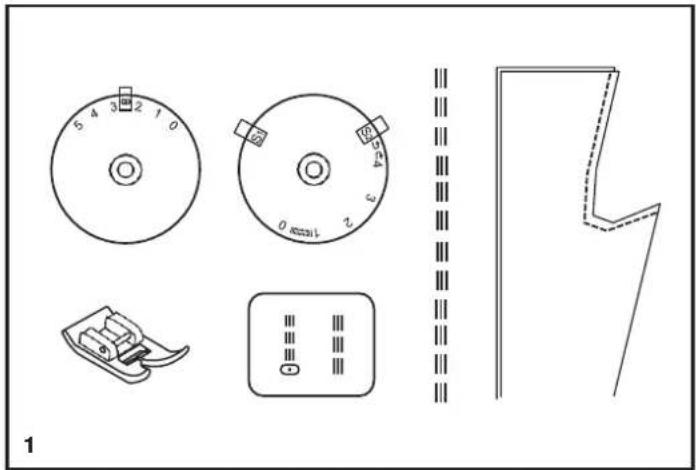

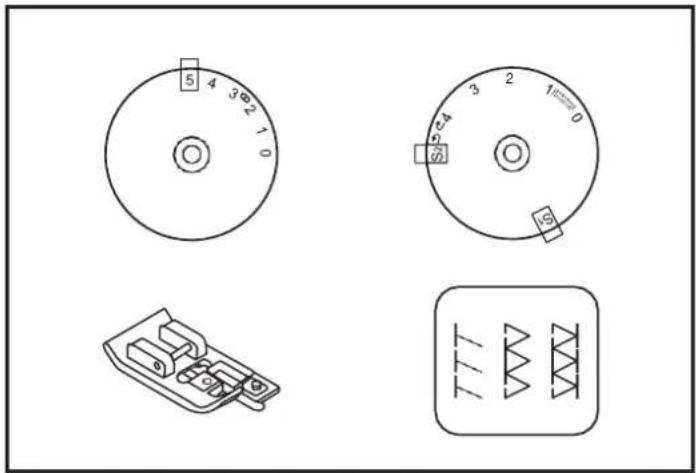

Potrójny ścieg prosty elastyczny: (1)

Obróć pokrętło wyboru długości ściegu na "S1" lub "S2". Maszyna będzie szyć dwa ściegi do przodu i jeden do tyłu. To daje potrójne wzmocnienie i elastyczność szwu, który nie zrywa się przy rozciąganiu.

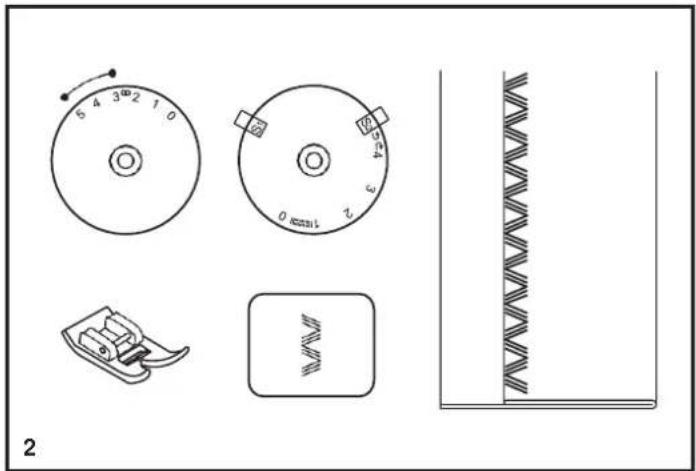

Potrójny ścieg elastyczny zygzakowy (2)

Jest wykorzystany dla wzmocnień ściegów i jako ścieg ozdobny. Obróć pokrętło wyboru długości ściegu na "S1" lub "S2". Obróć pokrętło wyboru szerokości ściegu na pozycję pomiędzy "3" i "5".

Potrójny ścieg zygzakowy jest stosowany do grubych tkanin, takich jak bawełniana tkanina, popelina, płótno canvas itd.

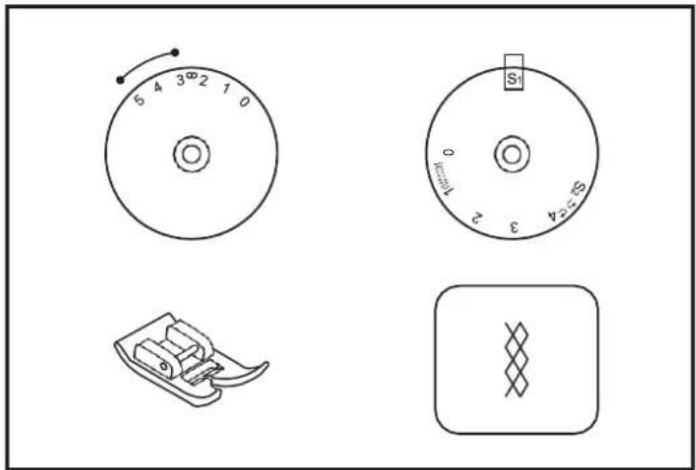

□ Ścieg ażurowy, dekoracyjny

Wybierz ścieg, ustaw szerokość i długość ściegu, jak pokazano na rysunku.

Niniejszy ścieg może być stosowany do wszystkich rodzajów tkanin jersey i dzianin. (1)

Podczas wykorzystania danego ściegu należy szyć w odległości ok 1cm od krawędzi materiału, a następnie odciąć pozostałości tkanin. (2)

□ Wszywanie żyłki i sznurka

* Stopka do wszywania żyłki i sznurka nie jest w zestawie z maszyną.

Stosuje się do celów dekoracyjnych, tworzenia koronki, obrusów, itd.

Do wszywania sznurka należy stosować ścieg zygzakowy, potrójny ścieg zygzakowy, ścieg dekoracyjny.

Wszywanie sznurka pojedynczego

• Ustaw szerokość ściegu trochę większą od sznurka.
• Ustaw odpowiednią długość ściegu.
• Umieść sznurek pomiędzy sprężynką stopki a stopką. Sznurek musi trafić do szczeliny pod stopkę.
  -Przepuść sznurek pod stopką i wyciągnij około 4-5mm za stopkę.
  -Opuść stopkę i powoli zacznij szyć na sznurku.

Wszywanie sznurka potrójnego (3)

-Ustaw szerokość ściegu maksymalnie na 5mm.
-Ustaw odpowiednią długość ściegu.
-Umieść sznurki jeden po drugim do środkowej szczeliny stopki.
-Przepuścić sznurek pod stopką i wyciągnij około 4-5mm za stopkę.
-Przy zszywaniu dwóch lub trzech sznurków należy uważać, aby nie zostały przeplątane pod stopką.
-Opuścić stopkę i powoli zacznij szyć na sznurkach.

*Stopka do cerowania i haftowania nie jest w zestawie z maszyną.

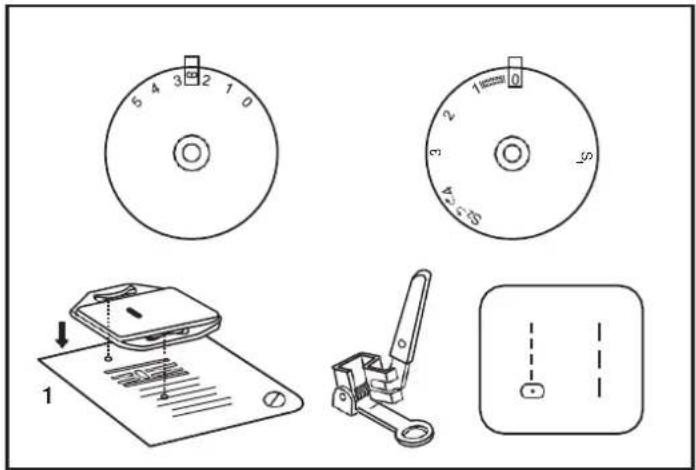

Ustaw maszynę jak pokazano na rysunku.

Załóż płytkę do cerowania, jak pokazano na rysunku (1).

Ustaw szerokość i długość ściegu jak pokazano na rysunku.

Dźwignia stopki (a) musi leżeć na śrubie mocującej igłę (b).

Ustawić stopkę na trzpieniu za pomocą śruby (c). (3)

Najpierw wykonać kilka ściegów na krawędzi dziurki (dla wzmocnienia nici). (4)

Pracuj od lewej strony w prawo, wykonując ściegi na dziurce równolegle i bez przerwy.

Obrócić wyrób na “1/4” i szyj poprzez ściegi, które już istnieją, uważając na to, żeby nie było dużej odległości między nitkami.

Ustawić maszynę jak pokazano na rysunku.

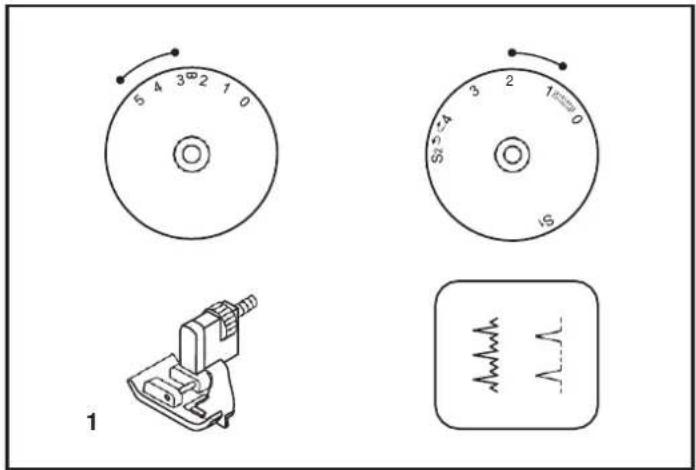

Ścieg muszelkowy (1)

Niniejszy ścieg jest stosowany do wykańczania brzegów, do szycia cienkich, elastycznych tkanin. Największy ścieg musi iść wzdłuż krawędzi materiału w celu tworzenia efektu muszli.

- Dla tworzenia niniejszego ściegu należy ustawić mocniejsze naprężenie nici niż zwykle.

- Umieścić materiał pod stopką w taki sposób, aby szyć ściegiem prostym wzdłuż krawędzi, a ściegi zygzakowe pionowo od krawędzi, wychodząc trochę poza niego.

- Należy szyć na malej prędkości.

Ścieg elastyczny (2)

Jest stosowany do imitacji ściegu płaskiego (łączącego), wszywania gumy, wykańczania dołu. Również może być stosowany w celach dekoracyjnych.

Ścieg łączący (3)

Ustawić odpowiedni ścieg na maszynie. Dekoracyjny ścieg łączący jest wykorzystywany do efektu koronki. Za pomocą tego ściegu również można przyszywać gumę.

□ Pikowanie

Zalecana stopka do pikowania.

Ustawić maszynę jak pokazano na rysunku.

Wyregulować odległość igły od prowadnika krawędziowego w zależności od tego, jaka ma być odległość pomiędzy ściegami.

Wykonać pierwszy rząd. Włożyć prowadnik krawędziowy do wgłębienia niniejszej ścieżki i zacząć szyć. Następne ściegi będą równoległe do siebie.

□ Marszczenie i zszywanie

* Stopka do marszczenia nie jest w zestawie.

Ustaw maszynę jak pokazano na rysunku.

1. Zdjąć stopkę dociskową i założyć stopkę do marszczenia.
2. Wykonaj jeden lub dwa ściegi równoległe.
3. Jeżeli jest potrzebne mocniejsze marszczenie, to należy zmniejszyć naprężenie nici górnej (<2), aby nić górna była widoczna z tylnej strony wyrobu.
4. Pociągnij nici dolne i wykonaj marszczenie odpowiedniej gęstości.

Niniejsza operacja jest stosowana do dekoracyjnego łączenia dwóch części.

1. Położ dwie części wyrobu z zagiętymi krawędziami na szeroką taśmę, papier lub na podobną tkaninę.

2. Wybierz ścieg"

„Ustaw długość ściegu na "S1".

1. Przeszyj wybranym ściegiem tak, aby trafił on na dwie części wyrobu.

* W niniejszej operacji stosuj zwykle naprężenie nici.

1. Następnie wyprasować ścieg. Jeżeli był stosowany papier, należy go wyjąć, pomiędzy częściami pojawi się mała szczelina.

* Podwójna igła nie jest w zestawie, jest sprzedawana osobno.
- Obróć pokrętło wyboru długości ściegu na odpowiedni wskaźnik.
- Obróć pokrętło wyboru ściegu na ścieg prosty z pozycją igły pośrodku.
- Zadbaj, aby obie nici do nawlekania dwóch igieł miały podobny numer. Można wykorzystywać nici różnych kolorów.
- Założ podwójną igłę podobnie do zakładania igły pojedynczej.
- Płaska strona igły musi być zwrócona do tyłu.
- Każda nić należy nakładać osobno.

Uwaga:

Podczas wykorzystania w szyciu igły podwójnej zawsze należy szyć powoli, żeby ścieg wychodził poprawny.

Podczas wykorzystania igły podwójnej dla szycia ściegiem zygzakowym, należy ustawić szerokość ściegu w granicach od "0" do "3". Nie można ustawiać szerokości powyżej "3" (wyłącznie dla maszyn, które posiadają 3 pokrętła).

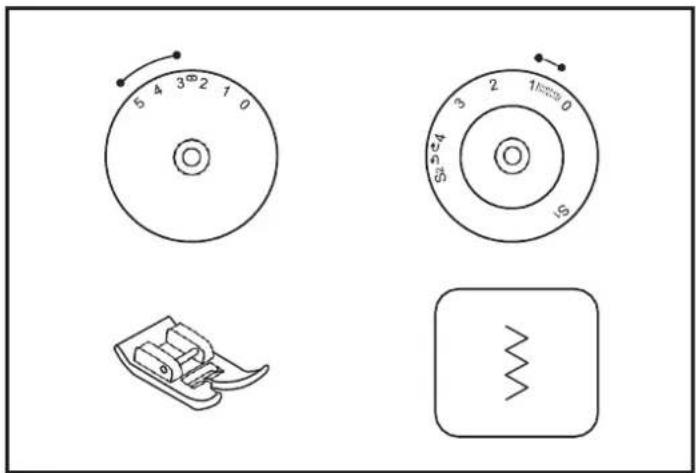

- Obróć pokrętło wyboru długości ściegu na potrzebny wskaźnik długości.

- Obróć pokrętło szerokości ściegu na ścieg zygzakowy małej szerokości.

- Wyciąć aplikacje i naszyć ją na materiał.

- Uważnie przyszyć aplikację wzdłuż krawędzi.

- Odciąć pozostałości tkaniny wzdłuż krawędzi. Uważać na to, aby nie przeciąć ściegów.

- Wyjąć nitkę pomocniczą.

- Dla wzmocnienia związać dolną i górną nici na wewnętrznej stronie wyrobu lub wykonać kilka przeszyć igłą w jednym miejscu.

□ Monogramy i haftowanie za pomocą tamborka

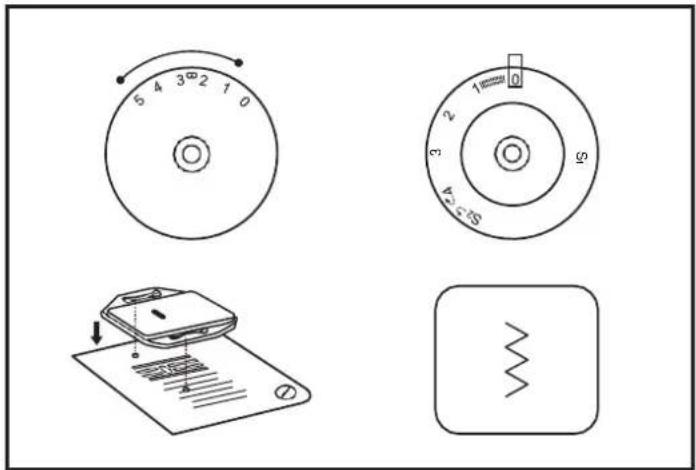

Ustawić maszynę jak pokazano na rysunku.

• Zdjąć uchwyt stopki.
• Założyć płytkę do cerowania.
• Opuścić dźwignię na dół przed rozpoczęciem szycia.
• Ustawić odpowiednią szerokość ściegu, w zależności od rozmiaru czcionki.

Przygotowanie do szycia monogramu i do haftowania

• Na zewnętrznej stronie materiału narysować monogram lub haft. - Tkaninę naciągnąć na tamborek tak mocno, na ile jest to możliwie.
• Umieścić tkaninę pod igłą. Upewnij się, że pręt stopki znajduje się w najniższej pozycji.
• Obrócić kołem zamachowym do siebie, aby nić dolna przeszła przez tkaninę. Wykonaj na początkukilka ściegów wzmacniających.
• W trakcie szycia trzymać tamborek kciukami i palcami wskazującymi obu rąk jednocześnie naciskając środek materiału palcami środkowymi i podtrzymując zewnętrzną obręcz tamborka małymi palcami.

* Tamborek nie jest w zestawie do maszyny do szycia.

□ Monogramy i haftowanie za pomocą tamborku

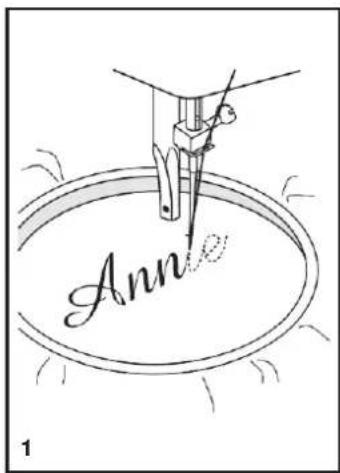

Monogramy

1. Na stałej prędkości przesuwać tamborek, powoli przesuwając po każdej literze.
2. Po zakończeniu litery wzmocnić szew za pomocą kilku ściegów wzmacniających.

Haftowanie

1. Za pomocą tamborka, wyszyć kontur, zachowując stałą prędkość.
2. Haftować rysunek, przesuwając wzdłuż konturu do środka.
   Ściegi należy wykonywać bardzo blisko siebie.
   * Ściegi będą dłuższe, jeśli będziesz przesuwać tamborek szybko i krótsze, jeśli będziesz przesuwać tamborek wolniej.
3. Po zakończeniu należy wzmocnić haft za pomocą kilku ściegów wzmacniających, aby haftowanie się nie rozplątało.

□ Stopka z górnym transportem i prowadnikiem

* Stopka z górnym transportem nie jest w zestawie do maszyny.

Niniejsza maszyna do szycia zapewnia świetnią jakość szycia na różnych materiałach, zaczynając od cienkiego szyfonu aż do kilku warstw grubej bawełny. Do szycia bardzo cienkich tkanin, grubych, filcowych i innych podobnych, zalecamy użyć górnego prowadnika tkanin.

Górny prowadnik synchronizuje przemieszczenie górnych i dolnych warstw tkanin, pomaga w wyrobie komórek, pasków i kierowanego rysunku. Zapobiega również nieprawidłowemu przemieszczeniu tkanin pracując z bardzo trudnymi materiałami.

1. Podnieść dźwignię stopki dociskowej.
2. Zdjąć trzpień trzymający stopkę, odkręcić śrubę w przeciwnym kierunku do ruchu zegara.
3. Zamontuj górny transporter w następny sposób:

I) Dźwignia górnego transportera musi trafić na śrubę mocującą igłę, lub jeśli dźwignia jest rozwidlona, to śruba musi trafić w wycięcie dźwigni.
II) Przesuń górny transporter w taki sposób, aby mocowanie uchwytu transportera objęło pręt stopki.
III) Opuścić pręt stopki wraz ze stopką.
IV) Dokręć śrubę mocującą (zgodnie z ruchem wskazówek zegara).
4. Założyć nić górną, wyciągnąć nić dolną i obie nici włożyć pod stopkę na płytę igłową.
5. Przekieruj tkaninę pod górny transporter.

□ Obsługa techniczna

Uwaga:

Jeżeli maszyna nie jest używa, lub jeżeli należy dokonać wymiany jakieś części, upewnij się, że została ona odłączona od prądu.

Zdejmowanie płytki ściegowej (1):

Obrócić koło zamachowe w kierunku do siebie, aż igła ustawi się w najwyższej pozycji. Otworzyć pokrywę przednią i śrubokrętem odkręcić płytkę ściegową (1).

Czyszczenie dolnego transportera tkanin (2):

Wyjąć bębenek wraz ze szpulką i wyczyścić wnętrze za pomocą szczoteczki.

Czyszczenie i smarowanie chwytacza (3):

Wyjąć bębenek z nitką dolną. Chwycić dwa ramiona blokady osłony chwytacza i obrócić je na zewnątrz (a). Wyjąć dwie części: osłonę chwytacza (b) i chwytacz (c). Nasmarować (d) (1-2 kropelki) olejem maszynowym. Obrócić kołem zamachowym, aż napęd chwytacza (e) znajdzie się w lewej pozycji. Na wolne miejsce najpierw należy założyć część (c). Następnie powtórzyć założenie pozostałych części, aby zostały zainstalowane w odpowiednich miejscach. Zaóż bębenek wraz ze szpulką, zamocuj na miejsce płytkę ściegową.

Uwaga:

Niezbędnym jest regularne czyszczenie maszyny, usuwanie pozostałości nici i tkanin. Jest zalecane regularnie dokonywać przeglądu technicznego maszyny w autoryzowanym serwisie.

Problem Przyczyna		Naprawa
Zrywanie nici gómej	1. Nieprawidłowo założona nitka.2. Zbyt silne naprężenie nici.3. Nitka jest za gruba w stosunku do igły.4. Nitka jest owinięta wokół trzpienia.5. Uszkodzona igła.	1. Ponownie założyć nitkę.2. Zmniejszyć naprężenie nici (zmniejsz numer na pokrętle).3. Zastosować grubszą igłę.4. Prawidłowo założyć igłę (plaską stronę do tyłu).5. Zdjąć szpulkę i nawinąć nić na szpulkę.6. Wymienić igłę.
Zrywanie nici dolnej	1. Nieprawidłowo założony bębenek.2. Żle założona nitka do bębenka.3. Zbyt silne naprężenie nici dolnej.	1. Wyjąć i ponownie założyć bębenek. W razie potrzeby wyreguluj naprężenie nicidolnej.2. Zaóż nić prawidłowo.3. Poluzować naprężenie dolnej nici.
Przepuszczone ściegi	1. Nieprawidłowo założona igła.2. Uszkodzona igła.3. Nieprawidłowy rodzaj lub rozmiar igły.4. Nieprawidłowo założona stopka.	1. Wyjąć i ponownie założyć igłę (plaską stronę do tyłu).2. Założyć nową igłę.3. Wybrać igłę odpowiednio do materiału i nici.4. Sprawdzić i założyć odpowiednio.
Łamanie igły	1. Uszkodzona igła.2. Igła została założona nieprawidłowo.3. Został wybrany nieprawidłowy rodzaj igły.4. Nieprawidłowa stopka.	1. Zaóż nową igłę.2. Wyjąć i ponownie założyć igłę (plaską stronę do tyłu).3. Wybrać igłę odpowiednio do nici i tkaniny.4. Wybrać odpowiednią stopkę.
Luźne ściegi	1. Nieprawidłowo założona nitka2. Żle założona nitka do bębenka.3. Nieprawidłowa kombinaacja igły, materiału i nici.4. Nieprawidłowe naprężenie nici.	1. Sprawdzić założenie nici.2. Założyć prawidłowo szpulkę.3. Igła musi być odpowiednia do nici i tkaniny.4. Wyregulować naprężenie nici.
Marszczenie/falowanie szwu	1. Zbyt gruba igła w stosunku do materiału2. Nieprawidłowa długość ściegu.3. Zbyt duże naprężenie nici.	1. Wybrać nić lepszej jakości.2. Wyregulować długość ściegu prawidłowo.3. Zmniejszyć naprężenie nici.
Nierówne ściegi,Nierównomierne podawanie materiału	1. Niska jakość nici.2. Żle założona nitka do bębenka.3. Materiał jest naciągany podczas szycia.	1. Wybierz nić lepszej jakości.2. Zaóż nić prawidłowo.3. Nie ciągnąć materiału podczas szycia, maszyna sama będzie go podawać.
Głośna praca maszyny	1. Maszyna wymaga smarowania.2. Nagromadzenie zanieczyszczeń lub oleju.3. Użyto oleju o niskiej jakości.4. Uszkodzona igła.	1. Nasmarować maszynę.2. Wyczyścić ząbki transportera i części chwytacza.3. Stosować olej o dobrej jakości.4. Wymienić igłę.
Maszyna nie pracuje	Nić zapłątała się w chwytaczu.	Zdjąć górną nitkę i nić bębenka, obrócić pokrętem ręcznym do tyłu i do przodu, usunąć pozostałości nici. Wyłączyć tryb nawijania na szpulkę (przekieruj trzpień szpulki w lewo).Podłącz maszynę do prądu.

“Zgodnie z przepisami Ustawy z dnia 29 lipca 2005r. o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się sprzętu elektronicznego lub elektrycznego, jest obowiązany do oddania go do punktu zbierania zużytego sprzętu. Powyższe obowiązki ustawowe zostały wprowadzone w celu ograniczenia ilości odpadów powstałych ze zużytego sprzętu elektrycznego i elektronicznego oraz zapewnienia odpowiedniego poziomu zbierania, odzysku i recyklingu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.”

CE

Importer:

Revorm spółka z ograniczoną odpowiedzialnością

ul. Przemysłowa 6, 52-333 Wrocław

Wyprodukowano w zakładach:

REVORM sp. z o.o. deklaruje że maszyna do szycia Minerva model M819B, M823B, M832B jest zgodnaz następującą dyrektywą (dyrektywami), łącznie ze wszystkimi jej zmianami i uzupełnieniami:

data zgłoszenia	data naprawy
opis usterki/ naprawy
pieczątka i podpis
data zgłoszenia	data naprawy
opis usterki/ naprawy
pieczątka i podpis
data zgłoszenia	data naprawy
opis usterki/ naprawy
pieczątka i podpis

Advotace o naparwie:

Naprawa Sprzętu Gospodarswa Domowego Czesław Sterkowicz uł. Stawowa 11, 50-018 Wroclaw

e-mail: [e-mail]

Infolia serwisowa (w dni robocze w godzinach 10:00-17:00) tel. [phone]

Sewis Centrally:

Model:
Numer serjiny:
Data zakupy:
Podpis i pieczec sprzedawcy:

KARTA GWARANCYJNA

Minerva

- dokonania napsawy, przebudowy lub zmian konstuczyjnych przez nieuatorzyżane osoby, - ineprezstęzegania instrukcji obuśugi wiz zakrese konsarwagii i plejegaści.

- uszkodzen mechanicznych,

oryginalnego opakowania wraz ze styropianowymi wytoczami),

- nienalezytego przecchowywania i zabezpieczenia na czas transportu (zalecamy zachowanie

'домове)

- uzytkowania maszyny niezgodnie z przeznaczeniem, do celow innych niż osobiste (rodzinie,

- nieprzestrzegania zaliczonej instrukcji obsług,

Gwarancja nie obelmuje szkod powstachy w wyniku:

dni. Okres Dropancji na czesc zamiena nie przekarcaza terminu Dropancji na maszyne.

dosteprosci w Polsce wymaganej czesci zamiennej termin naprawy moze uiec wydłużeniu do 30

2 tygodni pod warunkiem dosteproski czeci nielzebendych do naprawy. W przypadku braku

maszyny do naprawy w Szwisić Centralinym. Termiin naprawy gwarancyjne] nie bździe przekaczat

Usterki beda uswane bezpłatie w mozliwie jak nakrotszym terminię liczonym od chwilł przylęcia

takie, Jak: nawlekacz, Bedenek, Zarowska, Ijta, chwytacz, Pasek, bezpiecznik, Pytka scegowa.

Guaranga'a nie sa objete materny eksplocatcyjne oraz elementy ulegaíace naturallemu zuzyciu

zgodnie z instrukcja obsług i nabysca powinen przeprowadzic we washnym zakresie.

Guarancja nie objumie czyszczena, konservacji i regulacji maszyny oraz innych czynosci, klore

had produkcyjnych lub maternawychn jej czesci.

Gwarancja doctyczy usterek technicznych siwierdzonycni w okreśie gwarancji powstawych z przyczyn

Pozdawą gwarancji jest kanda gwarancyjna wraz z domodem zakupy i dotyczy wyraczne maszyny

- 12 listsiety od dairy zakupy, gdy nadwyżca jest przedsiębiorstwo lub osoba prawna.

- 36 insidey do daly zakupy, w przypacku, guy nadwywcj jest osoda izyczna,

udzraelna jest nadwocy na okres:

Gwarczaja na maszyny do szycia Milenva obowiązuje na terenie Rzeczypospolitej Polskiej!

WARUKKI GWARANCI

opakowane (warz ze styrópiąnowymi wytoczami).

mecchaniczne powstake w transporcie. Nahlepszym zabezpieczeniem jest onyginalne

nalezytego 19J zabezpieczenia. Servis nie ponosi odpowiedzialności za uszkodzenia

W przypadku koniecznosci wysłki maszyny do Serwisu sa Panstwo zobowiazani do

Prosimy o zachowanie onyginalingo opakowania wraz ze styropianowymi wytoczami.

telefon: [phone]

urzadeżenia w pierwszel koliejnosci prosimy o kontakt z infolińia serwisowsa,

W przypadku jakichkolwiek pytą zwiazanych z naprawa i eksploatacja

DzIEKUJEMY za zakup maszyny do szycia marki Minterva. Maszyna ta została zaprojektowana z mysła o Państwa wyskich wymaganich uzytkowych, funkcionalnych i esstycznych z naiwyzsej Jakosci materiałów oraz według nowoczesnych standardów produkcji. Jestemy przekonani, ze uzytkujać masziny zgodnie z jej preznaczieniem oraz zataczona instrukcja, beda Państwo zadowoleni z dokonangelo wychoru.

Szanowi Panswo,
