INSTRUKCJA OBSŁUGI WVP-02A6 Eura

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw i modyfikacji.

1. PRZEZNACZENIE I OGÓLNA CHARAKTERYSTYKA

Bezprzewodowy wideodomofon Eura WVP-02A6 jest innowacyjnym rozwiązaniem dla osób chcących cieszyć się funkcjonalnością wideodomofonu bez konieczności problematycznego prowadzenia przewodów. Kaseta zewnętrzna komunikuje się z słuchawką w paśmie radiowym DECT (2,4 GHz).

Oprócz standardowych funkcji komunikacji z osobą odwiedzającą, podglądu otoczenia kamery oraz sterowania ryglem przy wejściu na posesję, słuchawka wyposażona jest w pamięć wewnętrzną, umożliwiającą zapis do 100 zdjęć. Ponadto umożliwia regulację głośności rozmowy i jasności ekranu.

Wodoodporna kaseta zewnętrzna o wysokim współczynniku ochrony IP55, wyposażona jest w 6 diod LED umożliwiających podgląd otoczenia przy niedostatecznym na-ążeniu oświetlnia. Wysokiej jakości kamera z funkcją automatycznego balansu bieli zapewnia doskonałe parametry obrazu. Kaseta posiada podświetlany przycisk wywołania. Dodatkowo istnieje możliwość zasilania kasety zewnętrznej z 2 baterii typu R14. Antena zewnętrzna zapewnia urządzeniu łączność nawet do 100 m (w terenie otwartym). Cały zestaw można rozbudować do maksymalnie 2 kaset zewnętrznych oraz 2 unifonów.

2. ZAWARTOŚĆ OPAKOWANIA

W skład całego zestawu wideodomofonu WVP-02A6 wchodzą:

• baza zasilająca słuchawkę,
• słuchawka do prowadzenia wideo-rozmów,
• kaseta zewnętrzna do zainstalowania na zewnątrz posesji,
• uchwyt kasety zewnętrznej,
• bateria akumulatorowa LI-ION,
• zasilacz bazy ładującej,
• instrukcja obsługi,
• tylna osłona zacisków,
• osłona baterii
• wkręty montażowe.

Wszystkie elementy wchodzące w skład zestawu znajdują się na rys. 1.

Słuchawka Baza ładuję Bateria litowa

Zasilacz (12V 500mA)
Rys. 1. Elementy wchodzące w skład wideodomofonu bezprzewodowego WVP-02A6

3. ELEMENTÓW ZESTAWU

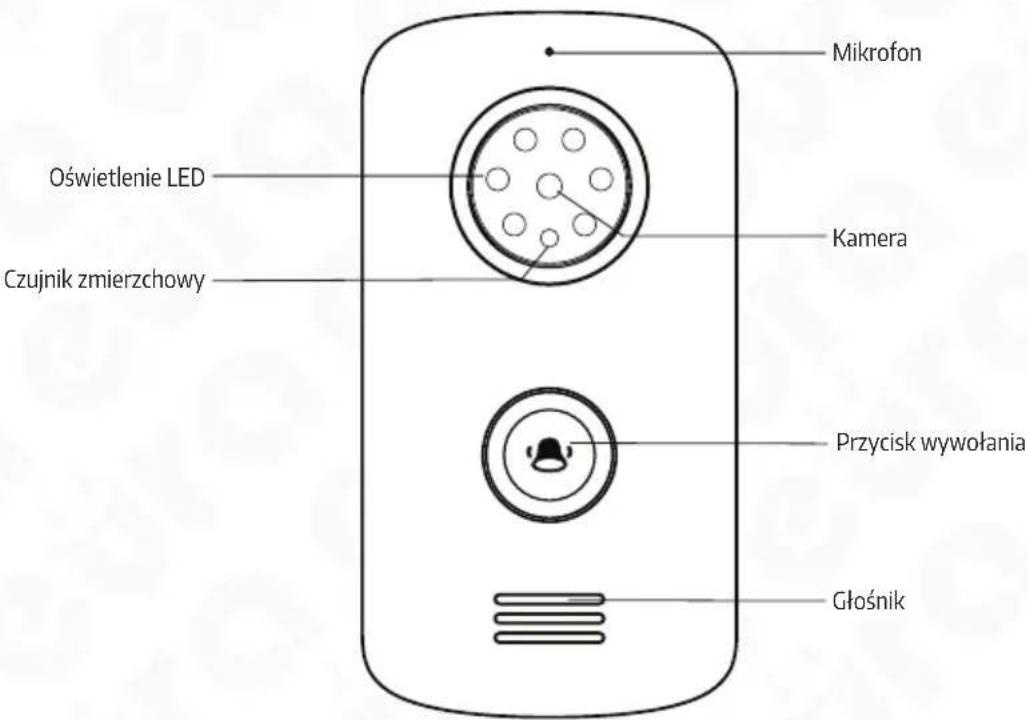

3.2. BUDOWA KASETY ZEWNETRZNEJ

Budowa kasety zewnętrznej przedstawiona została na rys. 2.

Mikrofon Oświetlenie LED Czujnik zmierzchowy Kamera Przycisk wywołania Głośnik

Rys. 2. Budowa kasety zewnętrznej

3.3. BUDOWA UNIFONU WRAZ Z BAZĄ ŁADUJĄCĄ

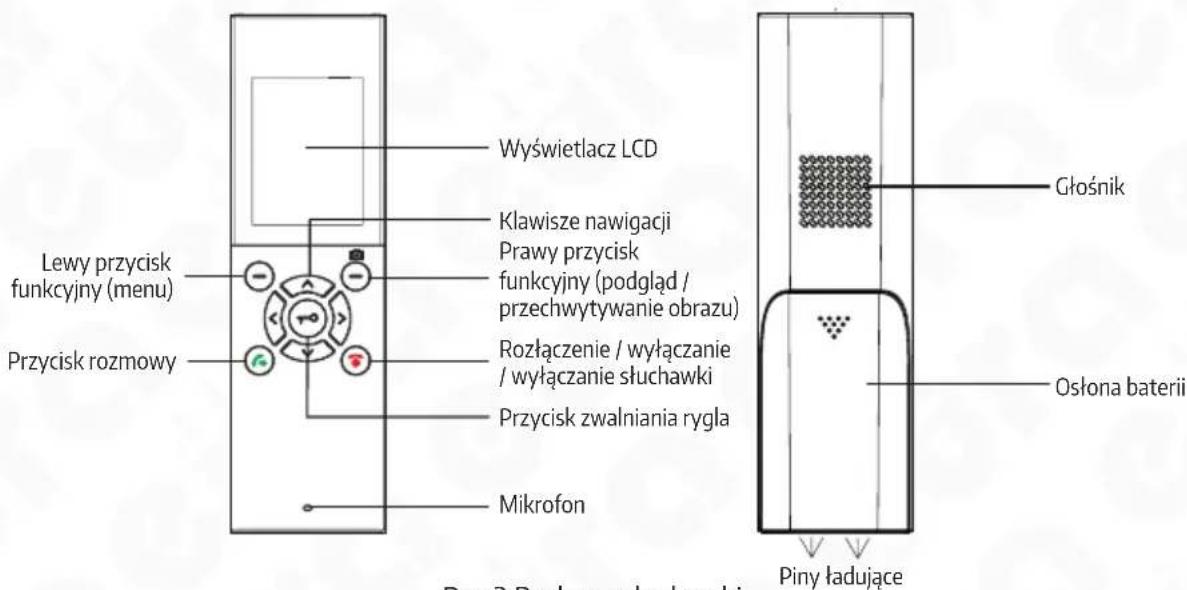

Budowa słuchawki przedstawiona została na rys. 3.

Lewy przycisk funkcyjny (menu) Przycisk rozmowy Wyświetlacz LCD Klawisze nawigacji Prawy przycisk funkcyjny (podgląd / przechwytywanie obrazu) Rozłączenie / wyłączanie / wyłączanie słuchawki Przycisk zwalniania rygla Mikrofon Głośnik Osłona baterii Piny ładujące Dwg 2 Podown skrąska

Rys.3 Budowa słuchawki

Tabela 1 opisuje funkcjonalność przycisków znajdujących się na froncie słuchawki.

	Lewy przycisk funkcyjny Menu / Wybierz
	Klawisze nawigacji	Góra Zwiększenie jasności obrazu / nawigacja – góra
		Prawo	Zwiększenie głośności / regulacja parametrów - więcej
		Dół Zmniejszenie jasności obrazu / nawigacja – dół
		Lewo	Zmniejszenie głośności / regulacja parametrów - mniej
	Prawy przycisk funkcyjny Podgląd / Przechwytywanie obrazu / Cofnij
	Przycisk rozmowy Odbieranie rozmowy / włączanie mikrofonu
	Przycisk zwalniania rygla Zwalnianie rygla
	Przycisk rozłączania rozmowy		Kończenie rozmowy / wyłączanie / włączanie słuchawki

Tab. 1.

Tabela 2 zawiera opis wskaźników pojawiających się w górnej części ekranu słuchawki.

	Stan naładowania baterii
	Kaseta zewnętrzna jest zasilana sieciowo
	Numer kasety zewnętrznej, z której widoczny jest podgląd
	Mikrofon włączony
	Jakość sygnału

Tab. 2.

3.4. INSTALACJA ELEMENTÓW

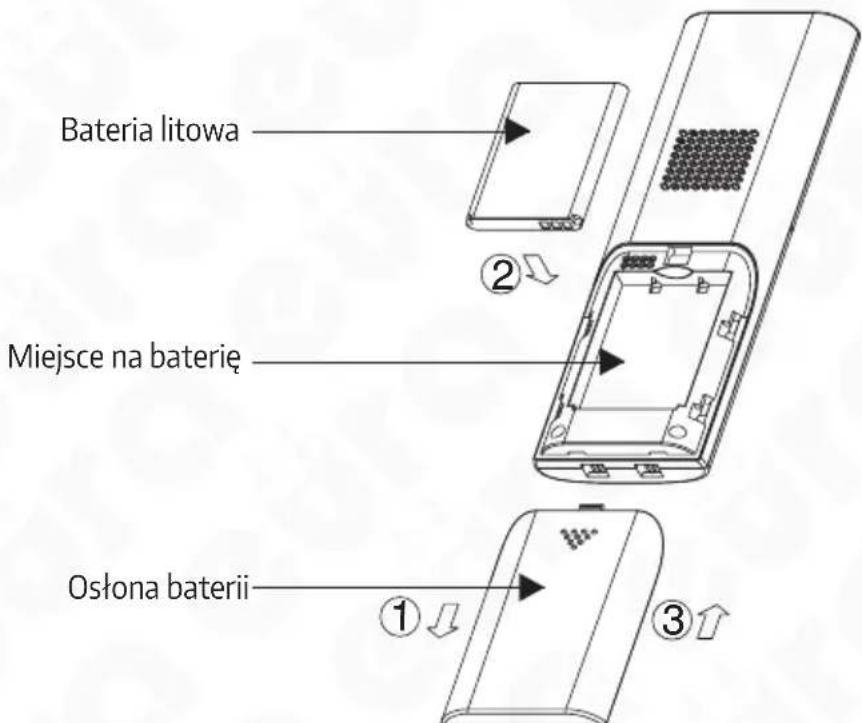

3.4.1. INSTALACJA AKUMULATORÓW W SŁUCHAWCE

Na wyposażeniu zestawu wideodomofonu bezprzewodowego znajduje się akumulator LI-ION 3,7V/1100MAh (BL-5C).

Przed pierwszym uruchomieniem zestawu należy ją zainstalować w słuchawce w sposób następujący:

1. Oddzielić od słuchawki pokrywę akumulatora (rys. 5 punkt 1),
2. Włożyć do komory akumulator zachowując właściwą polaryzację (+,-) (rys. 5 punkt 2),
3. Zamknąć pokrywę akumulatora tak, aby znalazła się na pierwotnej pozycji (rys. 5 punkt 3).

Bateria litowa ② Miejsce na baterię Osłona baterii ① ③

Rys. 5. Instalacja baterii w słuchawce

UWAGA

• Odwrócenie polaryzacji akumulatora (zamiana „+” z „-,„) może spowodować uszkodzenie słuchawki!
• Akumulator należy wymienić na nowy, jeśli w czasie dłuższego ładowania nie osiąga pełnego stanu naładowania.
  – Wymieniając zużyty akumulator na nowy, należy nabyć akumulator BL-5C, 3.7V, 1100mA (LI-ION). Nigdy nie należy używać innych akumulatorów.

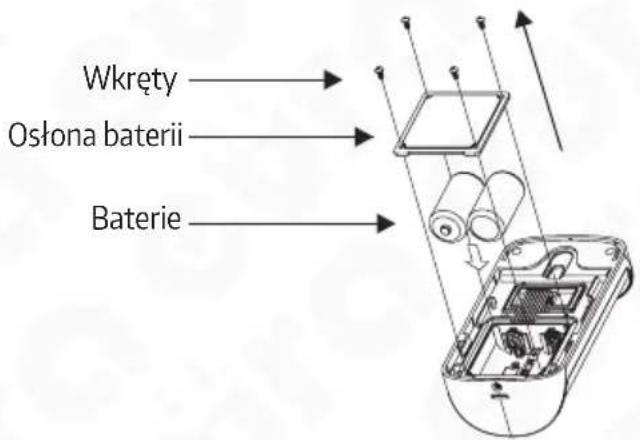

3.4.2. INSTALACJA BATERII W KASECIE ZEWNETRZNEJ

Istnieje możliwość zasilania kasety zewnętrznej za pomocą 2 baterii 1.5V typu LR14 (baterie należy nabyć oddzielnie - nie wchodzą w skład wyposażenia zestawu). Przed pierwszym uruchomieniem zestawu należy je zainstalować w kasecie w sposób następujący:

1. Oddzielić od kasety zewnętrznej pokrywę baterii przesuwając ją zgodnie z kierunkiem strzałki na rys. 6,

2. Włożyć do komory 2 baterie zachowując właściwą polaryzację (+,-),

3. Zamknąć pokrywę baterii tak, aby znalazła się na pierwotnej pozycji, następnie przykręcić ją 4 wkrętami dołączonymi do zestawu.

Wkręty Ośłona baterii Baterie

Rys. 6. Instalacja baterii w kasecie zewnętrznej

UWAGA:

– Odwrócenie polaryzacji baterii (zamiana „+” z „-,„ może spowodować uszkodzenie kasety zewnętrznej!

– Wymieniając zużyte baterie na nowe, należy nabyć 2 nowe dobrej jakości baterie alkaliczne typu LR14.

– Należy pamiętać, że długość eksploatacji baterii zależy od częstotliwości korzystania z urządzenia oraz od temperatury otoczenia (im niższa tym krótszy okres pracy baterii).

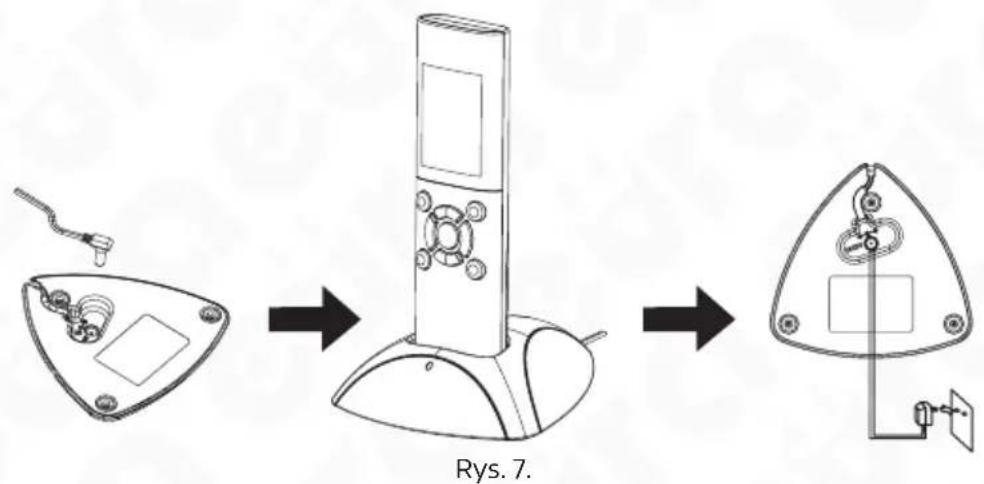

3.4.3. INSTALACJA BAZY I SŁUCHAWKI

Instalację wewnętrznych modułów wideodomofonu (bazy oraz słuchawki) należy przeprowadzić w sposób następujący (rys. 7):

1. Do gniazda zasilania bazy wideodomofonu podłączyć końcówkę zasilacza (wyposażenie zestawu), a następnie podłączyć zasilacz do sieci \~230V/50Hz.

2. Aby naładować akumulatory słuchawki, należy umieścić słuchawkę w bazie – po umieszczeniu w bazie, wyłączona słuchawka automatycznie włączy się.

Rys. 7.

UWAGA:

Przed pierwszym uruchomieniem wideodomofonu należy całkowicie naładować akumulatory w słuchawce. Czas ładowania to około 5 godzin.

3.4.4. INSTALACJA KASETY ZEWNETRZNEJ

UWAGA:

Właściwe umiejscowienie modułu zewnętrznego (na odpowiedniej wysokości) decyduje o komforcie pracy z urządzeniem. Stąd zaleca się przed wykonaniem otworów montażowych doświadczalne dobranie miejsca montażu.

Instalację kasety zewnętrznej wideodomofonu należy przeprowadzić w sposób następujący:

1. Kaseta zewnętrzna znajdować się powinna na wysokości umożliwiającej swobodne prowadzenie rozmowy (w praktyce odległość głośnika kasety zewnętrznej od podłoża wynosi od 150 cm do 160 cm),
2. W wybranym miejscu na ścianie/ słupku poprzez otwory w uchwycie (wyposażenie zestawu) odznaczyć 3 miejsca na kołki i wkręty montażowe (rys. 9),
3. W oznaczonych miejscach wywiercić 3 otwory na kołki i wkręty montażowe,
4. Za pomocą 3 wkrętów i kołków montażowych zawiesić uchwyt na ścianie,
5. Jeśli urządzenie ma pracować jako w pełni funkcjonalny wideodomofon (wraz z możliwością zdalnego sterowania ryglem otwierającym drzwi/ furtkę), należy podłączyć kasetę zgodnie ze schematem na rys. 11 / rys. 12.
6. Po podłączeniu przewodu do zacisków należy je odpowiednio ułożyć, następnie za pomocą 4 wkrętów przykręcić pokrywę do tylnej obudowy kasety (rys. 8).
7. Jeśli kaseta zewnętrzna ma być zasilana z zasilacza prądu stałego (zamiast baterii), komorę baterii należy opróżnić, przykręcić osłonę baterii 4 wkrętami dołączonymi do zestawu.
8. Umieścić kasetę zewnętrzna na zamocowanym uprzednio do ściany uchwycie,
9. Zabezpieczyć kasetę zewnętrzną przykręcając ją dodatkowo do uchwytu montażowego za pomocą dolnej śruby mocującej (rys. 9).

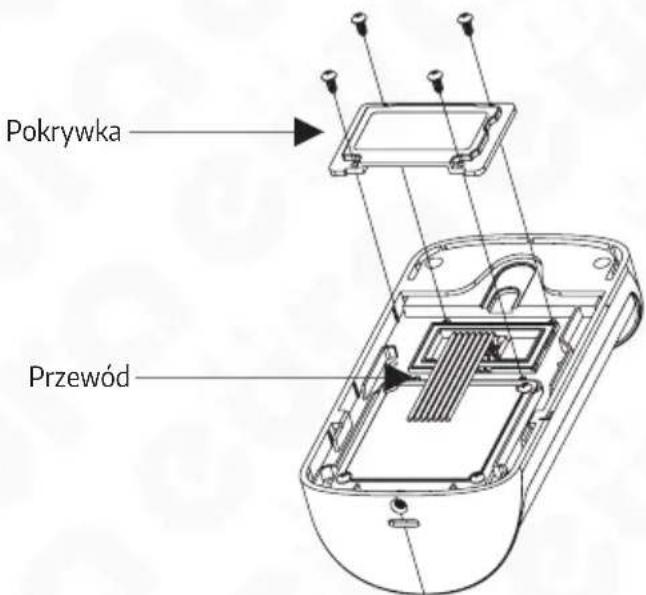

Pokrywka Przewód

Rys. 8. Instalacja osłony zacisków

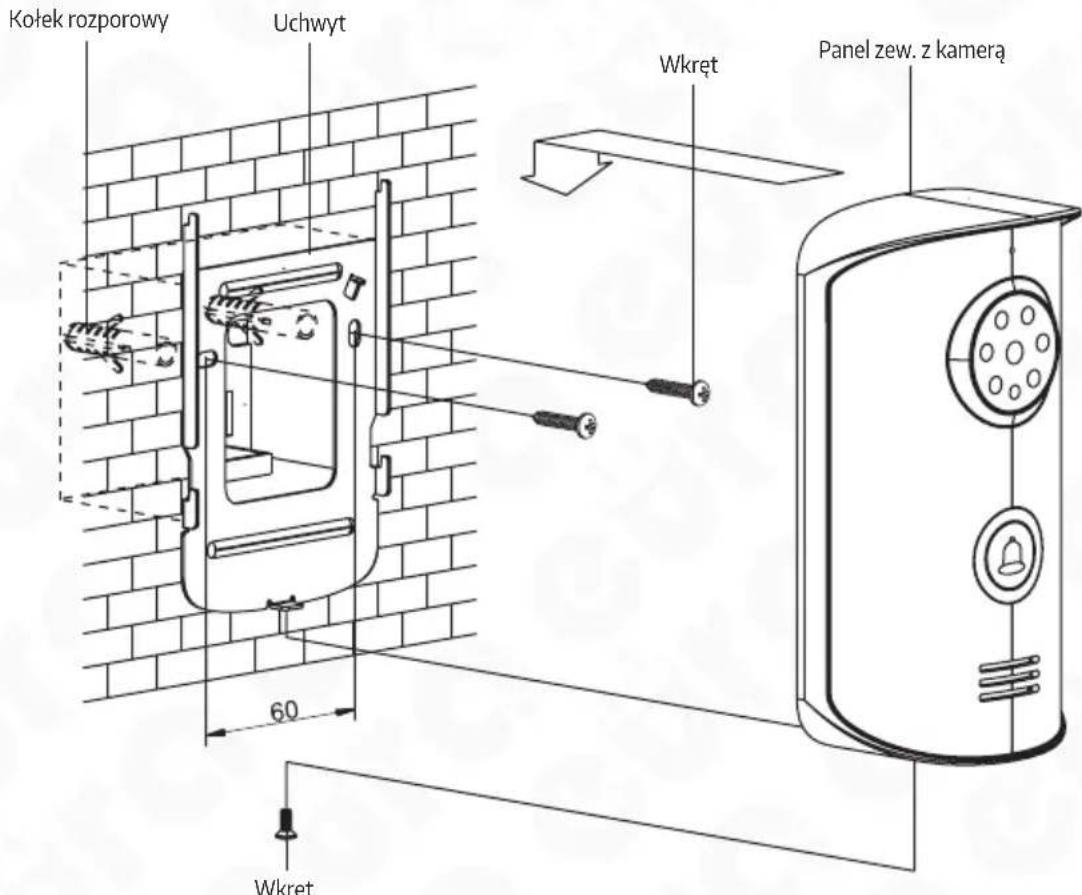

Kołek rozporowy Uchwyt Wkret Panel zew. z kamera 60 Wkret

Rys. 9. Instalacja kasety zewnętrznej

Na zasięg pracy zestawu bezprzewodowego ma wpływ kilka podstawowych czynników:

a. Ilość i rodzaj przeszkód, przez które musi przeniknąć sygnał radiowy (fala elektromagnetyczna) nadawany i odbierany przez wideounifon oraz kasetę zewnętrzną; zastosowane w budynkach materiały budowlane, w różnym stopniu odbijają oraz osłabiają (tłumią) sygnał radiowy:

0 - 10 % - drewno, gips, szkło niepowlekane (bez metalu)

5 - 35% - cegła, płyty pilśniowe

10 - 90% - beton z żelaznym zbrojeniem

90 - 100% - metal, siatka metalowa, aluminium

b. Umiejscowienie wideounifonu oraz kasety zewnętrznej, np. montaż kasety zewnętrznej na słupku metalowym może spowodować zmniejszenie nominalnego zasięgu pracy zestawu o nawet 30% i więcej; tłumienie sygnału, zwane także cieniem radiowym (strefa milczenia), można w znacznym stopniu wyeliminować poprzez zmiane miejsca montażu urządzenia (np. na ścianie wykonanej z płyty karton-gips, drewnianej),

c. Kąt, z jakim wysłany sygnał radiowy uderza w przeszkody, w trakcie komunikacji wideounifonu z kasetą zewnętrzną; w miarę możliwości, sygnał powinien przenikać przez przeszkody w płaszczyźnie prostopadłej,

d. Montaż wideounifonu i kasety zewnętrznej w bezpośredniej bliskości z urządzeniami generującymi pola elektromagnetyczne, np. przewody / kable energetyczne czy telekomunikacyjne, stacje transformatorowe, urządzenia emitujące mikrofale (np. kuchenki mikrofalowe), urządzenia telekomunikacyjne, np. stacje nadawczo-odbiorcze telefonii komórkowej GSM, urządzenia pracujące w systemie DECT oraz w paśmie częstotliwości 2.4GHz (punkty dostępu do Internetu (hotspot), sieci bezprzewodowe WiFi, urządzenia bluetooth itp.); minimalna odległość pomiędzy komponentami zestawu a źródłem zakłóceń wysokiej częstotliwości powinna wynosić 50cm,

3.5. SCHEMATY POŁĄCZEŃ KOMPONENTÓW ZESTAWÓW

UWAGA:

Istnieje możliwość zasilania komponentów zestawu zarówno poprzez baterie, jak i zasilacz. Aby w pełni wykorzystywać funkcjonalność wideodomofonu: monitorowanie, podświetlenie kasety zewnętrznej i zwalnianie rygła zalecane jest podłączenie zasilacza.

Poniższe schematy pokazują konfiguracje połączeń komponentów w zależności od rodzaju rygła.

Przycisk wyjścia DC9-12V GND BAT+ (Optional) COM NO NC DC9-12V GND COM NO NC Rygiel normalnie otwarty Zasilacz DC GND BAT+ Maks. prąd wyjściowy przekaźnika może wynosić 1A Zasilanie DC do rygla Rygiel

Zasilanie rezerwowe*

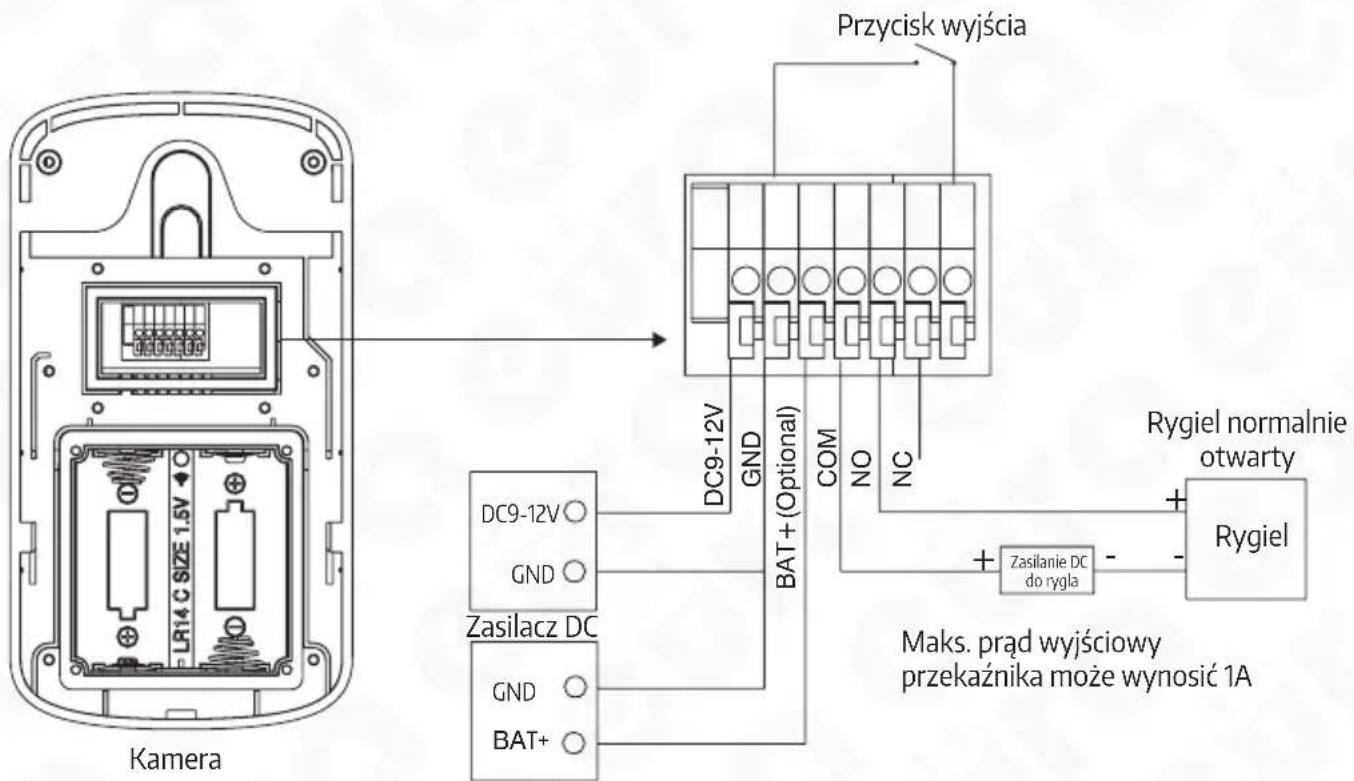

Rys. 11. Schemat połączeń zestawu dla rygli zwykłych

Przycisk wyjścia DC9-12V GND BAT+ (Optional) COM NO NC DC9-12V GND COM NO NC Zasilacz DC GND BAT+ Rygiel normalnie zamknięty Zasilanie DC do rygla Maks. prąd wyjściowy przekaźnika może wynosić 1A Kamera

Zasilanie rezerwowe*

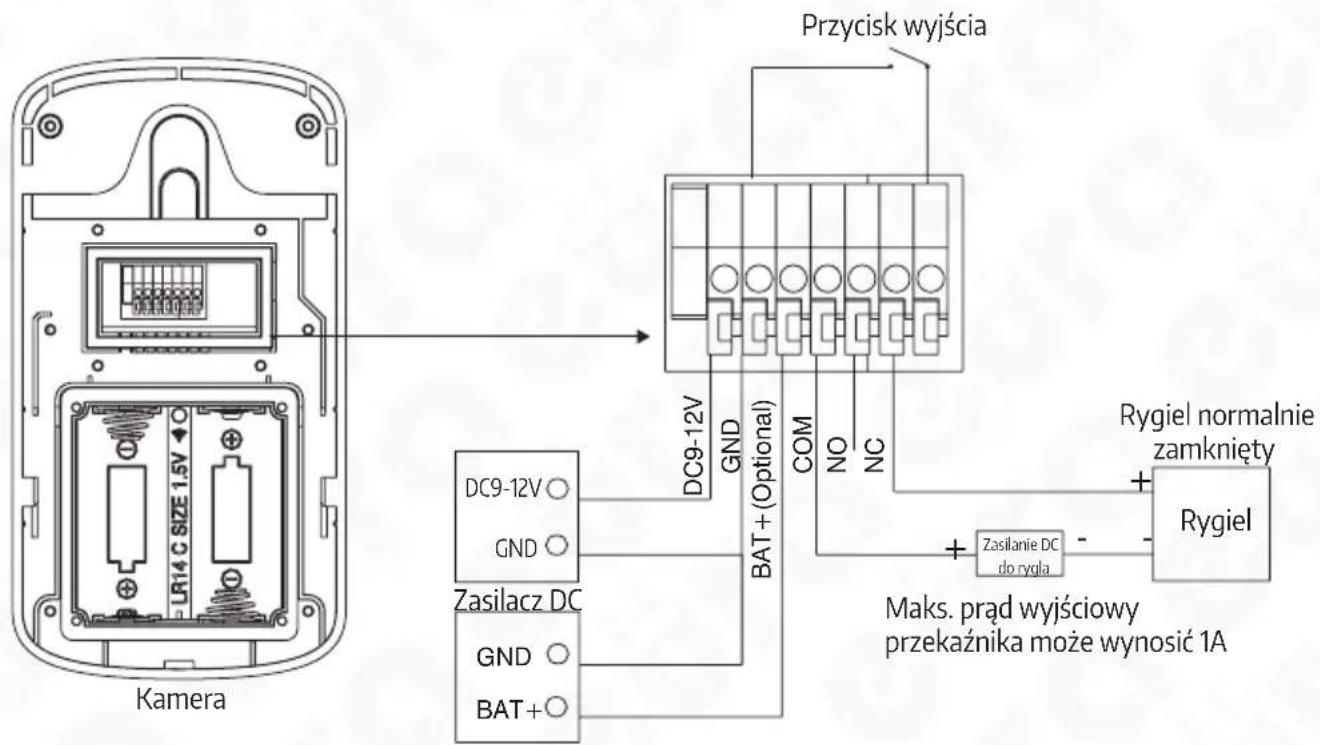

Rys. 12. Schemat połączeń zestawu dla rygli rewersyjnych.

4. OBSŁUGA WIDEODOMOFONU

4.1. WŁĄCZANIE I WYŁĄCZANIE SŁUCHAWKI

Aby włączyć/ wyłączyć słuchawkę należy wcisnąć i przytrzymać przycisk Po włączeniu słuchawki na ekranie pojawi się:

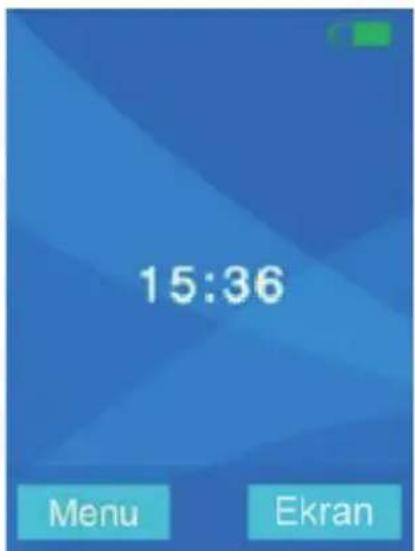

15:36 Menu Ekran

Rys. 14.

UWAGA:

Jeśli bateria słuchawki jest za słabo naładowana wyświetli się symbol i wyemitowany zostanie sygnał dźwiękowy. Słuchawka wyłączy się automatycznie. Trzeba ją wówczas doładować.

Aby wejść do menu słuchawki wciśnij lewy przycisk stępujący interfejs użytkownika:

Na ekranie wyświetli się na-

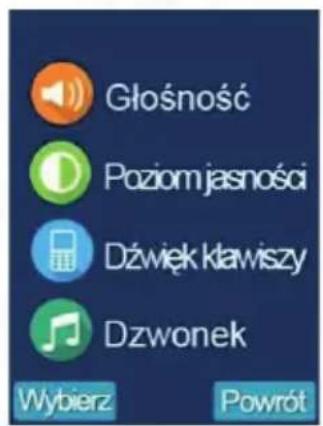

Głośność Poziom jasności Dźwięk klawiszy Dzwonek Wybierz Powrót

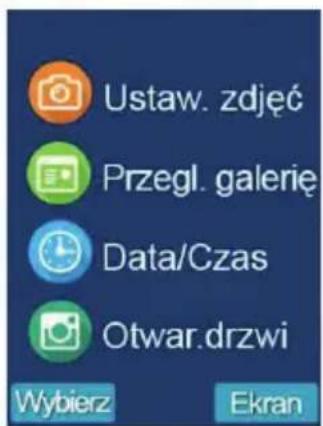

Ustaw. zdjęć Przegl. galerię Data/Czas Otwar.drzwi Wybierz Ekran

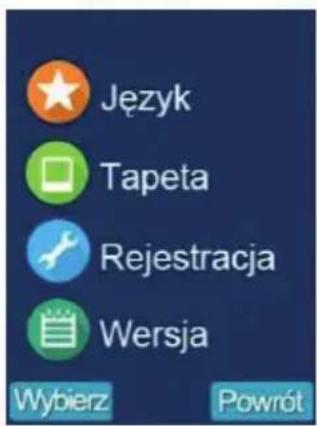

Język Tapeta Rejestracja Wersja Wybierz Powrót

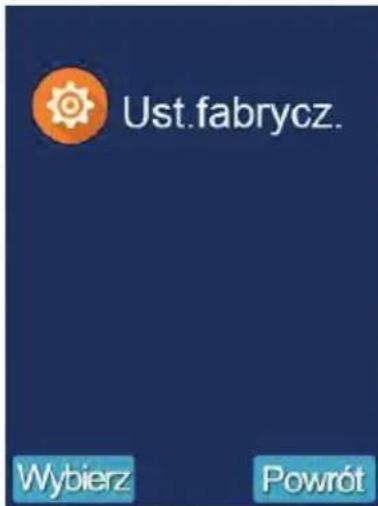

Ust.fabrycz. Wybierz Powrót

Rys. 15.

4.2. GŁOŚNOŚĆ

Funkcja ta umożliwia regulację głośności (9 poziomów) oraz czasu dzwonienia.

Głośność Wybierz Powrót

Rys. 16.

1. Przyciskiem lub wejdź do menu „Głośność”, a następnie naciśnij przycisk - pod napisem Wybierz.
2. Przyciskami ▲ lub ▼ wybieramy z podmenu opcję którą bedziemy ustawiac tj głosność mowy, głośność dzwonka lub czas dzwonienia.
3. Przyciskami ◀ lub ▶ wybierz potrzebny poziom głośności.
4. Istnieje również możliwość ustawienia czasu dzwonienia, używamy w tym wypadku przycisków lub zmniejszając lub zwiększając wartość w sekundach.
5. Aby zapisać ustawienia i powrócić do poprzedniego menu naciśnij przycisk ⏻ pod napisem Wybierz.

UWAGA:

Przyciskami ◀ lub ▶ można regulować głośność w try-bie czuwania.

4.3. POZIOM JASNOŚCI

Funkcja ta pozwala dostosować jasność wyświetlanego obrazu. Możliwych jest 9 poziomów jasności.

Poziom jasności Wybierz Powrót

Rys. 17.

1. Przyciskiem lub wejd do menu „Poziom jasności”, następnie naciśnij przycisk — pod napisem Wybierz.
2. Przyciskami < lub wybierz żądany poziom jasności. Każde naciśnięcie klawisza w lewo lub w prawo wpływa na jasność wyświetlanego obrazu.
3. Aby zapisać ustawienia i powrócić do poprzedniego menu naciśnij przycisk ⏻ pod napisem Wybierz.

UWAGA:

Przyciskami ▲ lub ⚫ można regulować jasność w trybie czuwania.

4.4. DŻWIĘK KLAWISZY

Na każde wciśnięcie klawisza słuchawka reaguje sygnałem dźwiękowym. Funkcję tę można wyłączyć. W niektórych sytuacjach słuchawka emituje sygnał ostrzegawczy, jeśli wciśnięty został niewłaściwy klawisz.

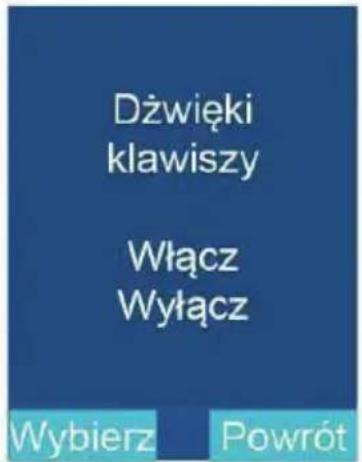

Dźȩcki klawiszy Włącz Wyłącz Wybierz Powrót

Rys. 18.

1. Przyciskiem lub wełź do menu „Dźwięk klawiszy”, a następnie naciśnij przycisk pod napisem Wybierz.
2. Przyciskiem ▲ lub wybierz Włącz lub Wyłącz, aby włączyć lub wyłączyć funkcję.
3. Aby zapisać ustawienia i powrócić do poprzedniego menu naciśnij przycisk ⏻ pod napisem Wybierz.

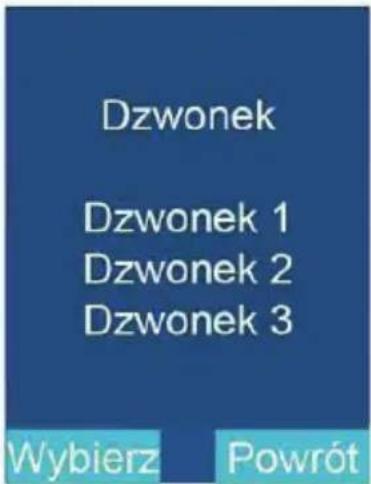

4.5. DZWONEK

Funkcja umożliwia wybór dźwięku dzwonka w słuchawce. Do wyboru są 3 dzwonki.

Dzwonek Dzwonek 1 Dzwonek 2 Dzwonek 3 Wybierz Powrót

Rys. 19.

1. Przyciskiem lub wejdź do menu „Dzwonek”, a następnie naciśnij przycisk — pod napisem Wybierz.
2. Przyciskiem ▲ lub ▼ wybierz dzwonek. Za każdym naciśnięciem przycisków ▲ lub ▼ suchawka wy-emituje odpowiedni dzwonek.
3. Aby zapisać ustawienia i powrócić do poprzedniego menu należy nacisnąć przycisk ⏻ pod napisem Wy-bierz.

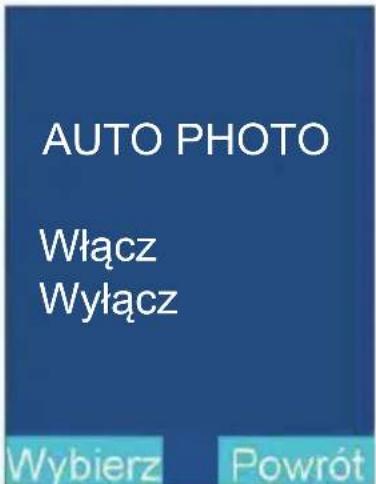

4.6. USTAWIENIE ZDJĘĆ

Funkcja umożliwia ustawienie automatycznego wykonywania zdjęcia osobie podczas wywołania z kasety zewnętrznej.

AUTO PHOTO Włącz Wyłącz Wybierz Powrót

Rys. 20.

1. Przyciskiem lub wejdz do menu „Ustawienie zdjęć”, następnie naciśnij przycisk pod napisem Wybierz.
2. Przyciskiem ⬆ lub Mybierz Włącz lub Wyłącz, aby włączyć lub wyłączyć funkcję.
3. Aby zapisać ustawienia i powrócić do poprzedniego menu wciśnij przycisk ⏻ pod napisem Wybierz.

Przy włączonej funkcji Auto Photo kamera zrobi zdjęcie automatycznie po wciśnięciu przycisku wywołania. Zdjęcie można łatwo zapisać w słuchawce.

UWAGI:

1. Podczas rozmowy po wciśnięciu prawego przycisku Foto ⏻ kamera zrobi zdjęcie gościa i zapisze je w słuchawce.
2. Podczas monitorowania po wciśnięciu prawego przycisku Foto ☑ kamera zrobi zdjęcie widoku i zapisze je w słuchawce.
3. W słuchawce można zapisać do 100 zdjęć. Po przekroczeniu tego limitu starsze zdjęcia będą nadpisywane.

4.7. PRZEGLADANIE GALERII

Wszystkie wykonane zdjęcia można przeglądać i usuwać w menu „Przegl. Galerii”. W lewym górnym rogu zdjęcia wyświetlony jest numer panela zewnętrznego, z którego wykonane zostało zdjęcie.

Brak obrazu Powrót

Rys. 21.

1. Przyciskiem 📂b wełź do menu „Przegl. galerię”.
2. Naciśnij przycisk ⏻ pod napisem Wybierz, a następnie lub aby przeglądać zdjęcia.
3. Aby usunąć zapisane zdjęcie wybieramy za pomocą przycisku lub dane zdjęcie, a następnie naciskając przycisk pod na środku wyświetlacza pokaże się czerwona ikonka kosza. Aby zatwierdzić wybór naciśnij pod czerwoną ikonką
4. Po usunięciu danego zdjęcia, unifon automatycznie wyświetlii następne z kolejności zdjęcie.
5. Wcisnąć przycisk ⏻ pod ,aby powrócić do poprzedniego menu.

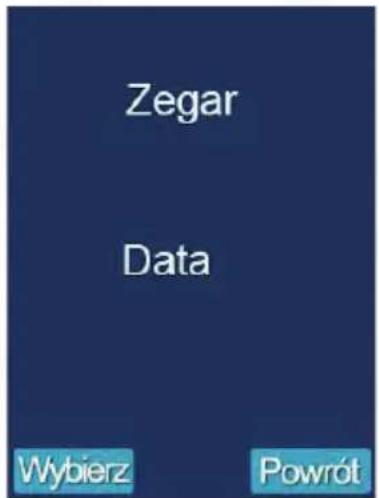

4.8. DATA/CZAS

Funkcja ta pozwala ustawić aktualny czas oraz datę.

Zegar Data Wybierz Powrót

Rys. 22.

1. Przyciskiem lub wejuż do menu „Data i godzina”. Wciśnij przycisk pod napisem Wybierz.
2. Aby ustawić czas przyciskami ◀ lub ▼ wybierz godzinę lub minutę, a następnie przyciskiem ▲ lub ▼ ustaw odpowiednie wartości.
3. Aby ustawić datę, przyciskami ◀ lub ▶ wybierz rok, miesiąc ▲ lub ▼ dzień, a następnie przyciskiem ▲ lub ▼ ustaw odpowiednie wartości.
4. Aby zapisać ustawienia i powrócić do poprzedniego menu wciśnij przycisk ⊖ pod napisem Wybierz.

UWAGI:

1. Czas pokazywany jest w formacie 24-godzinnym, a data w układzie RRRR- MM- DD.
2. Datę i godzinę należy ustawić wcześniej, aby dane wyświetlane na zdjęć ciach były poprawne.
3. Po wymianie baterii datę i godzinę należy ustawić ponownie lub jeśli bateria uległa skrajnemu rozładowaniu.
4. Kolejność ustawiania daty i czasu: Godzina-Minuta-Rok-Miesiąc-Dzień.

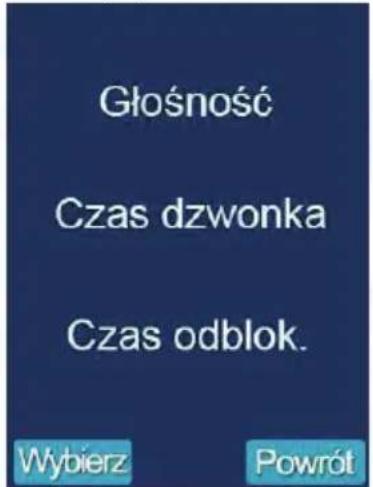

4.9. USTAWIENIA OTWIERANIA DRZWI

Funkcja pozwala na zmianę ustawień fabrycznych panelu zewnętrznego.

Głośność Czas dzwonka Czas odblok. Wybierz Powrót

Rys. 23.

1. Przyciskiem ☑b wejuz do menu „Otwar. drzwi”, a następnie wciśnij przycisk ⊖ pod Wybierz.
2. Aby ustawić głośność panelu zew. przyciskiem ▲ lub ▼ wejdź w „Głośność” i nastaw przyciskami ◀ lub ▶d-powiedni poziom głośności tj. głośność dźwięku wybierania kasety (dostępnych jest 9 poziomów).
3. Aby ustawić czas dzwonienia tj. długość trwania dźwięku wybierania kasety przyciskiem ⬆ lub ⓦ wędź w „Czas dzwonka” i nastaw przyciskami ⬇ lub ⭊ odpowiednią długość (w zakresie od 1 do 15 sekund)
4. Aby ustawić czas odblokowania rygla, przyciskiem lub ▼ wejdź w „Czas odblok.” i nastaw przyciskami lub ▶ odpowiedni czas (w zakresie od 1 do 9 sekund).
5. Aby zapisać ustawienia i powrócić do poprzedniego menu naciskamy przycisk ⊖ pod napisem Wybierz.

UWAGA:

Jeśli do jednej kamery podłączono dwie słuchawki ich ustawienia powinny być identyczne.

4.10. JEZYK

Istnieje możliwość zmiany języka menu unifonu, w tym celu należy:

Język Wybierz Powrót

Rys. 24.

1. Przyciskiem ⬆ lub ⬇ wejdź do menu „Język”, a następnie naciśnij ⊖ pod napisem Wybierz.
2. Przyciskiem < lub wybierz odpowiedni język (0: angielski, 1: chiński, 2: polski 3: niemiecki, 4: francuski, 5: włoski, 6: turecki, 7: hiszpański)
3. Aby zapisać ustawienia i powrócić do poprzedniego menu naciśnij przycisk ⊖ pod napisem Wybierz.

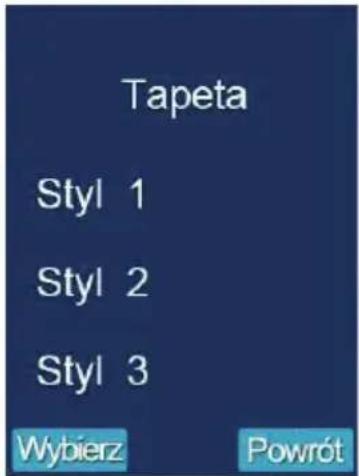

4.11. TAPETA

Urządzenie pozwala na zmianę tapety, do wyboru mamy 3 style.

Tapeta Styl 1 Styl 2 Styl 3 Wybierz Powrót

Rys. 25.

1. Przyciskiem ⬆ lub ⬇ wejdź do menu „język”, a następnie naciśnij przycisk ⏻ pod napisem Wybierz.
2. Przyciskiem ▲ lub ▼ wybierz odpowiednią tapetę z trzech dostępnych,
3. Aby zapisać ustawienia i powrócić do poprzedniego menu naciśnij przycisk ⊖ pod napisem Wybierz.

4.12. WERSJA

Nr wersji Powrót

Rys. 26.

Aby sprawdzić wersję oprogramowania przyciskiem lub wejść do menu „Wersja”, następnie naciśnij przycisk pod napisem Wybierz.

4.13. USTAWIENIA FABRYCZNE

Funkcja umożliwia przywrócenie ustawień fabrycznych słuchawki.

Ust.fabrycz. Wybierz Powrót

Rys. 27.

1. Przyciskiem 📂b wędz do menu „Ust. fabryczne”, następnie naciśnij przycisk ⏻ pod napisem Wybierz.
2. Przyciskiem ▲ lub ▼ wybierz Tak albo Nie, aby wykonać reset lub z niego zrezygnować.
3. Aby zapisać ustawienia i powrócić do poprzedniego menu należy nacisnąć ⏻ pod napisem Wybierz.
   Informacja: po przywróceniu ustawień fabrycznych słuchawka przełączy się w tryb czuwania.

UWAGA:

Po zresetowaniu słuchawki wszystkie dotychczasowe ustawienie zostaną zastąpione ustawieniami fabrycznymi

5. TRYB TECHNICZNY

5.1. REJESTRACJA

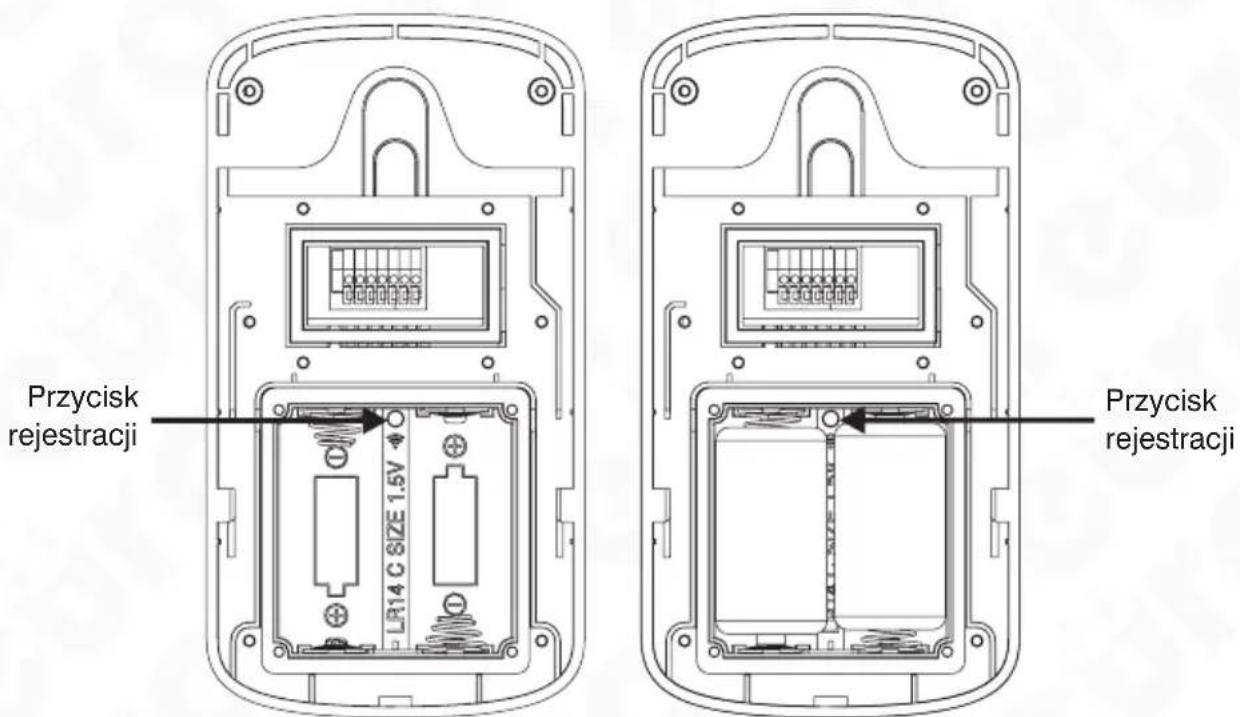

1. Otwórz pokrywę baterii na panelu zewnętrznym, a następnie niewielkim śrubokrętem naciśnij przez ok. 3 sekundy przycisk rejestracji 📞. Przycisk dzwonienia zostanie podświetlony oraz pojawi się sygnał dźwiękowy. Miganie przycisku wywołania oznacza oczekiwanie kasety na zgłoszenie parowania od strony unifonu. Następnie w unifonie naciskamy przycisk ⏻ wchodząc do menu słuchawki, po czym wybieramy z menu opcje Rejestracja. Przyciskiem ⬆ lub 🐦ybieramy kamerę (do wyboru 1-2) do podłączenia. Należy wcisnąć ⏻ pod zielonym „oby zatwierdzić ustawienia. Kamera wykona teraz auto poszukiwanie słuchawki do za-rejestrowania. Poprawne zarejestrowanie słuchawki potwierdzone zostanie pojedynczym sygnałem dźwiękowym.

Przycisk rejestracji LR14 C SIZE 1.5V Przycisk rejestracji

Rys. 28.

1. Wciśnij pod Menu na słuchawce, po czym wybierz menu Rejestracja. Pokaże się poniższy ekran wskazujący, że kamera pomyślnie zarejestrowała słuchawkę.

Rejestracja

1. ✓

2.

Rys. 29.

1. Aby usunąć rejestrację naciśnij przycisk pod . Wyświetlacz pokaże . Naciśnij - pod czerwoną ikonką √ , aby potwierdzić. Naciśnij przycisk - pod aby powrócić do menu głównego.

UWAGI:

1. Rejestracja panelu zewnętrznego może trwać do 60 sekund.
2. Rejestracja słuchawki może trwać do 20 sekund.
3. Produkt obsługuje maksymalnie 2 kamery i 2 słuchawki.

5.2. TRYB OSZCZĘDZANIA ENERGII

1. Jeśli panel zewnętrzny jest zasilany z baterii, słuchawka domyślnie nie obsługuje funkcji monitoringu. Wciśnij przycisk rejestracji (Rys. 29.) na 3 sekundy, aby zmienić status kamery na zarejestrowany. Ponowne wciśnięcie przycisku rejestracji na 3 sekundy spowoduje iż rozlegną się krótkie przerywane dźwięki i panel zewnętrzny przejdzie z trybu oszczędzania energii w tryb poboru energii. Funkcja monitoringu jest teraz dostępna przy zasilaniu kamery z baterii.
2. W stanie zarejestrowanym wciśnij przycisk rejestracji na 3 sekundy (Rys. 29.), następnie rozlegną się krótkie przerywane dźwięki i panel zewnętrzny powróci do trybu oszczędzania energii. Funkcja monitoringu jest teraz wyłączona.

6. OBSŁUGA

6.1. MONITOR

Ekran automatycznie wyświetla menu związane z zarejestrowanymi panelami ze- wnętrznymi.

1. W trybie czuwania naciśnij ⊖ pod napisem Ekran.

2. Jeżeli zarejestrowano tylko jeden panel zewnętrzny, ekran wyświetl jedną pozycję. Po zarejestrowaniu panelu zewnętrznego słuchawka automatycznie przechodzi w tryb monitorowania.

3. Przy rejestracji dwóch paneli zewnętrznych wyświetlacz pokaże Ekran 1 lub Ekran 2. Przyciskiem ⬆ lub należy wybrać odpowiedni panel, a następnie nacisnąć przycisk ⏻ pod napisem Wybierz.

4. W trybie monitorowania naciśnij klawisz 📋, aby przejść do funkcji rozmowy.

UWAGA:

Czas podglądu wynosi do 45 sekund.

6.2. ALARM ANTYSBOTAŻOWY

Jeżeli ktoś będzie próbował zdjąć panel zewnętrzny z uchwytu, wyemitowany zostanie sygnał alarmowy na panelu zewnętrznym i na słuchawce. Przycisk wywołania stanie się nieaktywny. Aby wyłączyć dźwięk alarmu należy wcisnąć lub

UWAGA:

Czas monitorowania wynosi do 5 minut.

6.3. WYWOŁYWANIE SŁUCHAWKI

W trybie czuwania, naciśnij przycisk wywołania na panelu zewnętrznym. Powiązana słuchawka zacznie dzwonić, a na ekranie pojawi się obraz osoby odwiedzającej. Aby rozpocząć rozmowę naciśnij przycisk 📋, aby zakończyć naciśnij przycisk 🌐 Aby odrzucić połączenie bez rozmowy naciśnij przycisk .

UWAGI:

1. Czas dzwonienie może wynosić do 15 sekund.
2. Czas rozmowy wynosi maksymalnie 45 sekund. Po tym czasie linia zostanie rozłączona automatycznie.

6.4. OTWIERANIE

Podczas rozmowy lub w trakcie podglądu istnieje możliwość zdalnego otwarcia drzwi (po zainstalowaniu odpowiedniego rygla). Aby otworzyć drzwi naciśnij 📞.

6.5. PODŚWIETLENIE

1. Jeżeli panel zewnętrzny zasilany jest z zasilacza DC 12V, przycisk dzwonienia będzie podświetlany.
2. Podświetlanie nie działa, jeżeli panel zewnętrzny zasilany jest z baterii.
3. Podczas rejestracji, dzwonienia, alarmu, monitorowania i funkcji rozmowy podświetlenie będzie migać.

UWAGA:

Podczas dzwonienia, alarmu i monitorowania panel zewnętrzny zasilany bateryjne oraz będący w trybie oszczędzania energii, automatycznie wyłączyć podświetlenie kasety oraz nie będzie emitowane mruganie przycisku podczas wywołania.

1. SPECYFIKACJA TECHNICZNA

Zestaw
Częstotliwość pracy 2,4 ~ 2,4835	GHz
Prędkość przesyłu danych 2.0 Mb/s
Modulacja GFSK
Interkom Nie
Moc sygnału 19 dBm
Ilość obsługiwanych kaset Max. 2
Ilość obsługiwanych słuchawek Max. 2
Zasięg pracy max. do 100m zewnątrz (wewnętrzny - zasięg zależny od rodzaju przeszkód)
Kaseta zewnętrzna
Zasilanie 12V DC / 3V DC (2 x LR14 (C))
Pobór mocy 4.8W (zasilacz) / 1.5W (baterie)
Typ przetwornika kamery CMOS
Rozdzielczość kamey 640*480 pkseli
Przetwarzanie obrazu H.246
Kąt widzenia kamery 120°
Typ oświetlenia nocnego	6 diod LED (światło białe)
Ilość obsługiwanych wyjść 1
Rodzaje wyjść	Wyjście 1: przekaźnik N.C. & N.O. 1A/ 12VDC
Temperaturowy zakres pracy	-18°C ~ +40°C
Stopień ochrony	IP55
Wymiary zewnętrzne	161 x 86 x 56 mm
Waga netto	240 g
Unifon
Zasilanie 3,7V/1100MAh LI-ION (BL-5C)
Pobór mocy 1.6 W
Czułość	-85dBm
Rodzaj ekranu	2.4" LCD
Rozdzielczość ekranu	320 x 240 pikseli
Pamięć wewnętrzna	100 zdjęć
Temperaturowy zakres pracy	-10°C ~ +40°C
Wilgotność	20% - 90%
Stopień ochrony	IP20
Wymiary zewnętrzne bazy	35 x 125 x 120 mm
Wymiary zewnętrzne słuchawki	173 x 53 x 20 mm
Waga netto	260 g

KARTA GWARANCYJNA

nazwa wyrobu: WIDEODOMOFON BEZPRZEWODOWY

model: WVP-02A6

data sprzedaży ....

pieczątka punktu sprzedaży i podpis sprzedawcy

OGÓLNE WARUNKI NAPRAW GWARANCYJNYCH

1. Eura-Tech Sp. z o. o. z siedzibą w Wejherowie przy ul. Przemysłowej 35A (zwany dalej „Gwarantem”), gwarantuje sprawne działanie wskazanego w Gwarancji urządzenia (zwanego dalej „Produktem”).
2. Gwarancja jest udzielana na okres 36 miesięcy, pod warunkiem użytkowania Produktu zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi oraz przyjętymi standardami. Gwarancja obowiązuje na terenie Rzeczpospolitej Polskiej. Na wybrane produkty np. sygnalizatory czadu czas obowiązywania gwarancji może być dłuższy, co każdorazowo określone jest już przy samym produkcie.
3. Prawa i obowiązki Gwaranta oraz Nabywcy Produktu reguluje treść postanowień ujętych w niniejszej Gwarancji, z którymi Nabywca powinien się zapoznać przed zakupem. Zakup Produktu jest równoznaczny z akceptacja warunków niniejszej Gwarancji.
4. Datą, od której obowiązuje czas trwania Gwarancji, jest data wystawienia dokumentu sprzedaży zapisana w Karcie Gwarancyjnej i dokumencie sprzedaży. Ujawnione w okresie trwania Gwarancji wady będą usunięte bezpłatnie przez Centralny Serwis Eura-Tech Sp. z o. o. (zwany dalej „Serwisem”).
5. Dokumentem potwierdzającym zawarcie powyższej umowy i tym samym uprawniającym do dochodzenia swoich praw jest prawidłowo wypełniona Karta Gwarancyjna wraz z dokumentem potwierdzającym zakup (paragon fiskalny, faktura VAT). Jakiekolwiek zmiany (zamazania, wytarcia, przekreślenia, poprawki itp.) w Karcie Gwarancyjnej powodują jej unieważnienie.
6. W przypadku Produktów nie posiadających Kart Gwarancyjnych (np. dzwonki bezprzewodowe, gongi, sygnalizatory, wykrywacze i inne), dokumentem potwierdzającym zawarcie umowy jest dokument sprzedaży (paragon fiskalny, faktura VAT).
7. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w Instrukcji Obsługi, do wykonania których zobowiązany jest Nabywca we własnym zakresie i na własny koszt (np.: zainstalowanie, konfiguracja, optymalne zabezpieczenie przed działaniem warunków zewnętrznych, konserwacja, ewentualny demontaż itp.).

8. Gwarancja nie są objęte:

9. akcesoria / materiały eksploatacyjne takie jak ramki oraz śruby montażowe, przewody, karty zbliżeniowe, zasilacze wraz z kablami zasilającymi, baterie oraz akumulatorki czy inne elementy, które są dodatkowo dołączone do Produktów - ze względu na swój charakter posiadają okres żywotności eksploatacyjnej,

10. uszkodzenia mechaniczne, elektryczne, chemiczne i termiczne lub celowe uszkodzenia Produktu i wywołane nimi wady,
11. uszkodzenia i wady wynikłe na skutek niewłaściwego lub niezgodnego z Instrukcją Obsługi użytkowania, niedbałością użytkownika, niewłaściwym przechowywaniem czy konserwacją Produktu, a także stosowanie Produktu niezgodnie z przepisami bezpieczeństwa i niezgodnie z jego przeznaczeniem,
12. uszkodzenia Produktu, który nie został prawidłowo zabezpieczony podczas transportu do Serwisu (np. brak opakowania transportowego, nie owinięcie Produktu odpowiednio w folię zabezpieczającą, unieruchomienie Produktu w opakowaniu itp.).
13. uszkodzenia Produktu, do którego Nabywca zgubił Kartę Gwarancyjną,
14. uszkodzenia powstałe w wyniku pożaru, powodzi, uderzenia pioruna (także pośredniego), czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, zalania płynami, przepięciem w sieci elektrycznej, podłączenia do sieci elektrycznej w sposób niezgodny z Instrukcją Obsługi,

15. Produkty, w których dokonano przeróbek, zmian konstrukcyjnych, napraw naruszając plombę gwarancyjną lub w jakikolwiek inny sposób.

16. Gwarant zapewnia bezpłatne części zamienne oraz robociznę, zgodnie z warunkami podanymi w niniejszej Gwarancji, w okresie trwania Gwarancji, o którym mowa na ostatnich stronach Instrukcji Obsługii w rozdziale „Warunki Gwarancji”. Gwarancja obejmuje tylko i wyłącznie usterki Produktu spowodowane wadliwymi częściami i/łub defektami produkcyjnymi.

17. Zgłoszenie reklamacyjne będzie rozpatrywane jedynie w przypadku, gdy reklamowany Produkt zostanie dostarczony do Serwisu wraz z:

18. Kartą Gwarancyjną (za wyjątkiem urządzeń wymienionych w pkt. 6),

19. prawidłowo wypełnionym Formularzem zgłoszenia naprawy

20. dowodem zakupu zawierającym datę oraz miejsce sprzedaży.

21. Otwieranie urządzenia bez wyrażnej zgody Serwisu, dokonywanie wszelkich napraw we własnym zakresie lub w nicautoryzowanym serwisie przez osoby nieupoważnione, będzie podstawą do unieważnienia Gwarancji.

22. Uszkodzony Produkt Nabywca zobowiązany jest dostarczyć do punktu sprzedaży lub bezpośrednio do Serwisu. Jeżeli reklamacja zostanie uznana przez Serwis za uzasadnioną, po naprawione Produkt zostaje odesłany do Nabywcy na koszt Gwaranta, korzystając z usług spedycji kurierskich, z którymi Gwarant ma aktualnie nawiązaną współpracę (GLS).
23. Dostarczenie uszkodzonego Produktu jakąkolwiek spedycją na koszt Gwaranta, bez wcześniejjszego uzgodnienia z Serwisem, będzie skutkowało odmową przyjęcia paczki.
24. Ewentualne wady lub uszkodzenia Produktu ujawnione i zgłoszone w okresie trwania Gwarancji będą usunięte bezpłatnie w terminie 14 dni kalendarzowych. W uzasadnionych przypadkach termin ten może ulec przedłużeniu, wówczas Nabywca zostanie poinformowany o przyblizonym czasie naprawy. Bieg terminu naprawy rozpoczyna się pierwszego dnia roboczego następującego po dniu dostarczenia Produktu do Serwisu
25. Wadliwy Produkt lub jego części, które zostaną wymienione, stają się własnością Serwisu.
26. Przed przystąpieniem do ewentualnej naprawy, Serwis każdorazowo dokonuje oględzin i oceny stopnia uszkodzenia reklamowanego Produktu. W przypadku stwierdzenia, że Produkt:

- jest sprawny,

• był instalowany oraz podłączony niezgodnie z zaleceniami zawartymi w Instrukcji Obsługi,
• uległ uszkodzeniu ewidentnie z winy Nabywcy,
• ma zerwana plombe,
• spełnia warunki podane w pkt. 8,

wówczas Serwis traktuje takie zgłoszenie reklamacyjne za nieuzasadnione i może obciążyć Nabywcę kosztami transportu oraz diagnozy urządzenia, zgodnie z obowiązującym w Serwisie Cennikiem Ustług Napraw Odpłatnych.

1. Nabywczy przysługuje prawo do wymiany Produktu na inny, posiadający te same lub zbliżone parametry techniczne i eksploatacyjne, jeżeli:

• w okresie trwania Gwarancji, Serwis dokona 3 napraw, a Produkt nadal będzie wykazywał wady uniemożliwiające używanie go zgodnie z przeznaczeniem,
- Serwis uzna, że usunięcie wady jest niemożliwe lub w terminie określonym w pkt. 14,
- naprawa może spowodować nadmierne koszty po stronie Serwisu.

1. W skrajnych przypadkach, po wcześniejjszym skonsultowaniu się z Nabywca, Serwis ma możliwość:

2. przedłużenia okresu naprawy Produktu, jeżeli wymagane naprawy nie mogą być wykonane z powodu nieprzewidzianych okoliczności, takich jak: trudności związane z importem urządzenia i/lub części zamiennych, przepisy prawne uniemożliwiające wykonanie naprawy itp.,

3. podjąć decyzję o zwrocie należności zgodnie i na podstawie ceny z faktury zakupowej, w przypadku, gdy nie ma możliwości wymiany Produktu na inny.

4. Gwarant jak i Senwis nie ponosi odpowiedzialności za uszkodzenia innych urządzeń w wyniku awarii Produktu.

5. Nabywca nie ma prawa do domagania się zwrotu utraconych korzyści w związku z awarią Produktu.

6. Brak odbioru naprawionego Produktu po upłwywie 4 tygodni od terminu naprawy określonego w pkt. 14, będzie traktowane jako bezpłatne zrzeczenie się Produktu na rzecz Serwisu. Serwis może przekazać Produkt na cele charytatywne lub wykorzystać jego części na potrzeby Serwisu.

7. W przypadku podejrzenia naruszenia przesyłki lub uszkodzenia przesyłanego Produktu w trakcie transportu, prosimy o stosowanie następującej procedury:

8. po otrzymaniu przesyłki należy każdorazowo sprawdzić stan opakowania w obecności pracownika spedycji (przesyłka powinna być zapieczętowana taśmą i/lub pieczęcią Serwisu, jeżeli tak nie jest lub jest w jakikolwiek sposób jest naruszona, oznacza to, że przesyłka była otwierana przez osoby nieuprawnione),

9. każdorazowo należy rozpakować i sprawdzić zawartość przesyłki w obecności pracownika spedycji, a w przypadku stwierdzenia uszkodzenia zawartości paczki lub jakichkolwiek braków, wspólnie sporządzić stosowny protokół.

10. Gwarancja na Produkt nie wyłącza ani nie ogranicza uprawnień kupującego wynikających z niezgodności towaru z umową.

Centralny Serwis Eura-Tech Sp. z o. o.

Przemysłowa 35a

84-200 Wejherowo

pon. - pt. 08:00 - 17:00

e-mail: [e-mail]

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub firmy zajmującej się recyklingiem odpadów. nr rej. BDO 000015700

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - wideodomofon bezprzewodowy WVP-02A6 (CK-3048) - jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.eura-tech.eu

EURA-TECH Sp. z o.o.

84-200 WEJHEROWO, ul. Przemysłowa 35A

www.eura-tech.eu

Wszystkie prawa zastrzeżone.

Zdjęcia, rysunki i teksty użyte w niniejszej instrukcji obsługi są własnością firmy „EURA-TECH” Sp. z o.o.

Powielanie, rozpowszechnianie i publikacja całości jak i fragmentów instrukcji są bez zgody autora zabronione!
