INSTRUKCJA OBSŁUGI AP-20NBR OPTEX

Wewnętrzna czujka PIR do montażu wpuszecanego

AP-2ONBR(C)

Obszar kurtyny/model zasilany bateryjnie

INSTRUKCJA MONTAŻU

PL

Obszar detekcji kurtyny 6,0 m

przy wysokości montażu 4,5 m

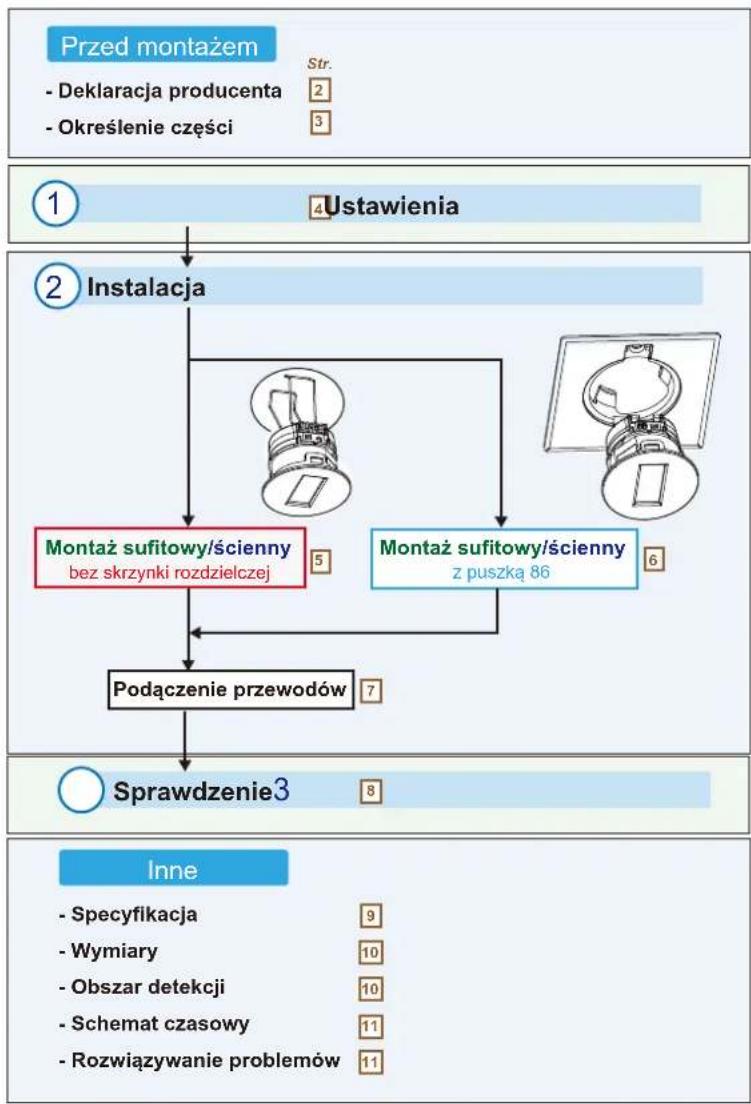

<< Spis treści >>

Przed montażem

- Deklaracja producenta

Symbol Znaczenie

Ostrzeżenie

Nieprzestrzeganie instrukcji opatrzonych tym symbolem i nieprawidłowe obchodzenie się z produktem może spowodować śmierć lub poważne zranienie.

! Uwaga

Nieprzestrzeganie instrukcji opatrzonych tym oznaczeniem i nieprawidłowe obchodzenie się z produktem może spowodować zranienie i/lub szkodę w mieniu.

Symbol Znaczenie

Ten znak oznacza zalecany sposób postępowania.

Ten znak oznacza niewłaściwy sposób postępowania.

Pamiętaj

Punkty oznaczone tym symbolem wymagają szczególnej uwagi.

Uszkodzenie
/Przerabianie

Detekcja przez szkło

Częściowe/pełne przesłonięcie obszaru detekcji.

Postępować zgodnie z przepisami

Uwaga

Montaż na suficie Montaż na ścianie

- Określenie części

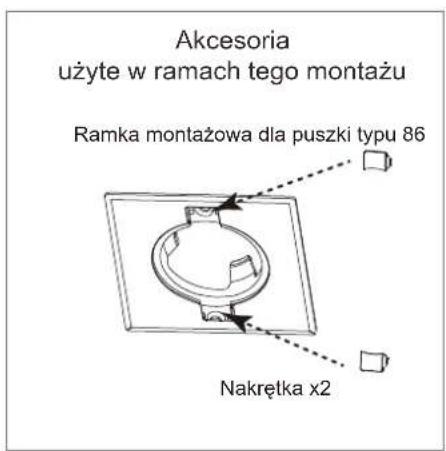

Akcesoria

1 Ustawienia

1 Demontaż

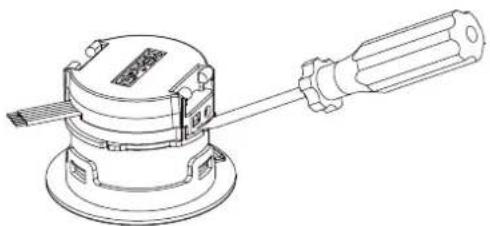

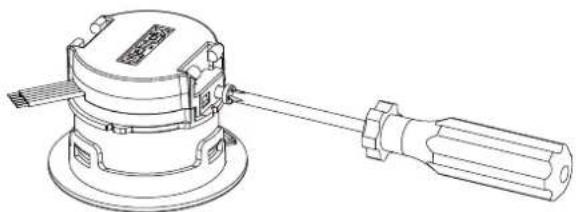

Otworzyć pokrywę podstawy w celu ustawienia czujki.

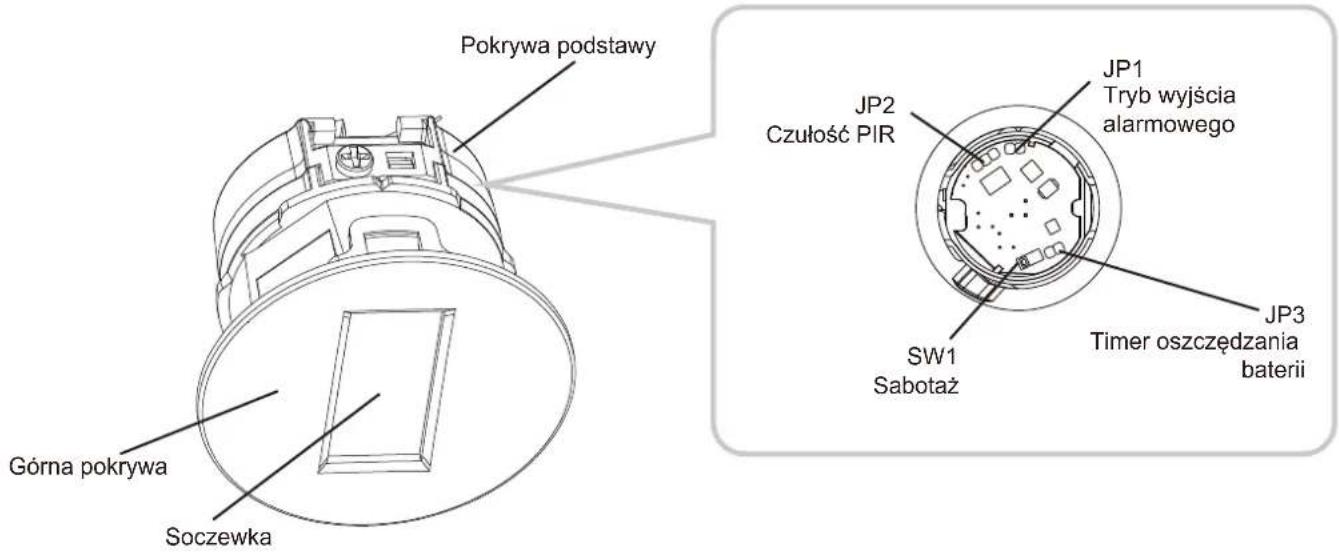

2 Ustawienia zworek

JP1

Tryb wyjścia alarmowego

N.C. (domyślnie)

N.O.

JP2

Czułość PIR

H (zalecane)
Wysokość montażu: > 3,5 m

M (domyślnie)
Od 3,0 do 3,5 m

L
< 3,0 m

JP3

Timer oszczędzania baterii

120 s (domyślnie)

5 s

3 Montaż

Zamknąć pokrywę podstawy i przykręć śrubę, aby zamocować pokrywę.

2-1. Montaż sufitowy/ścienny bez skrzynki rozdzielczej

2 Wykonać w suficie otwór ø45 mm do montażu.

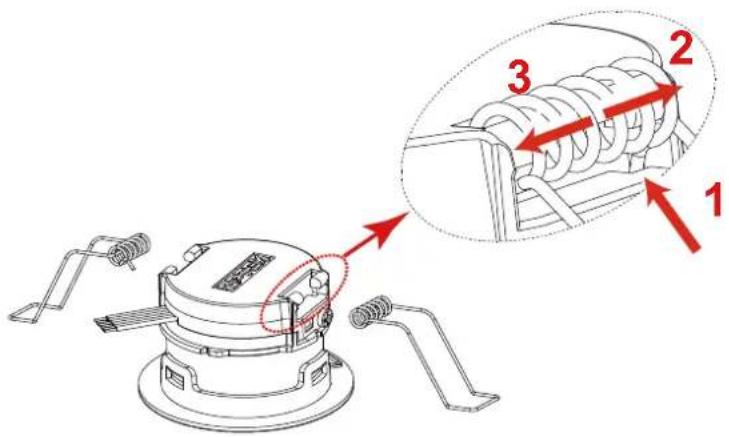

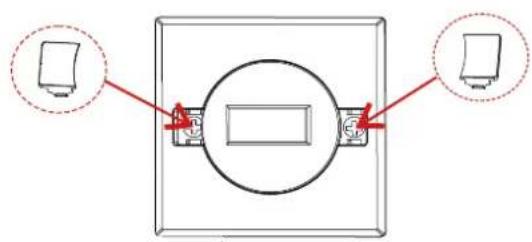

1 Zamontować sprężynę oporową po obu stronach. (w celu zakończenia montażu sprężyny oporowej należy postępować zgodnie ze wskazaniami ilustrowanych strzałek.)

3 Umieścić czujkę w otworze w taki sposób, aby sprężyny mocujące znalazły się w niej jako pierwsze.

Pamiętać o ułożeniu przewodów ze spadkiem w dół, aby zapobiec przedostawaniu się wody do wnętrza czujki.

Pamiętaj

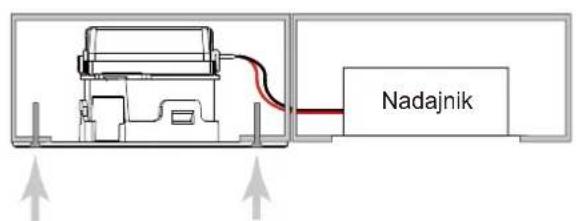

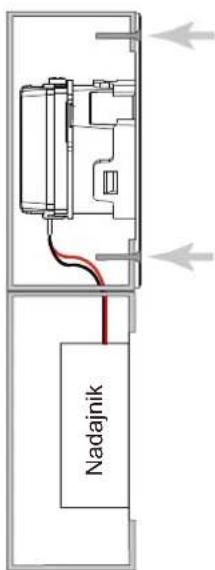

W przypadku montażu w puszce typu 86 zaleca się stosowanie dwóch puszek typu 86, z których dodatkowa służy do umieszczenia nadajnika.

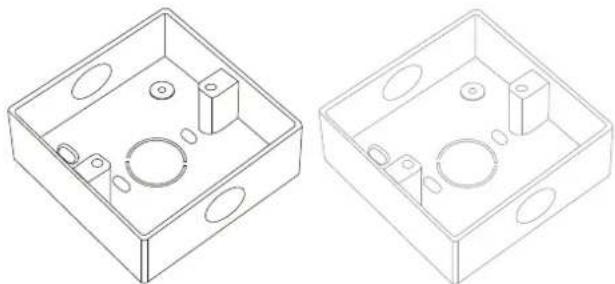

1 Przygotować puszkę typu 86 na suficie lub z tyłu ściany.

2 Zamontować czujkę w skrzynce typu 86.
Montaż na suficie

Wyrównać karb z trójkątnym wglębieniem, jak pokazano na rysunku.

3 Zamocować czujkę za pomocą dwóch śrub i zakryć ich łby dwoma osłonami.

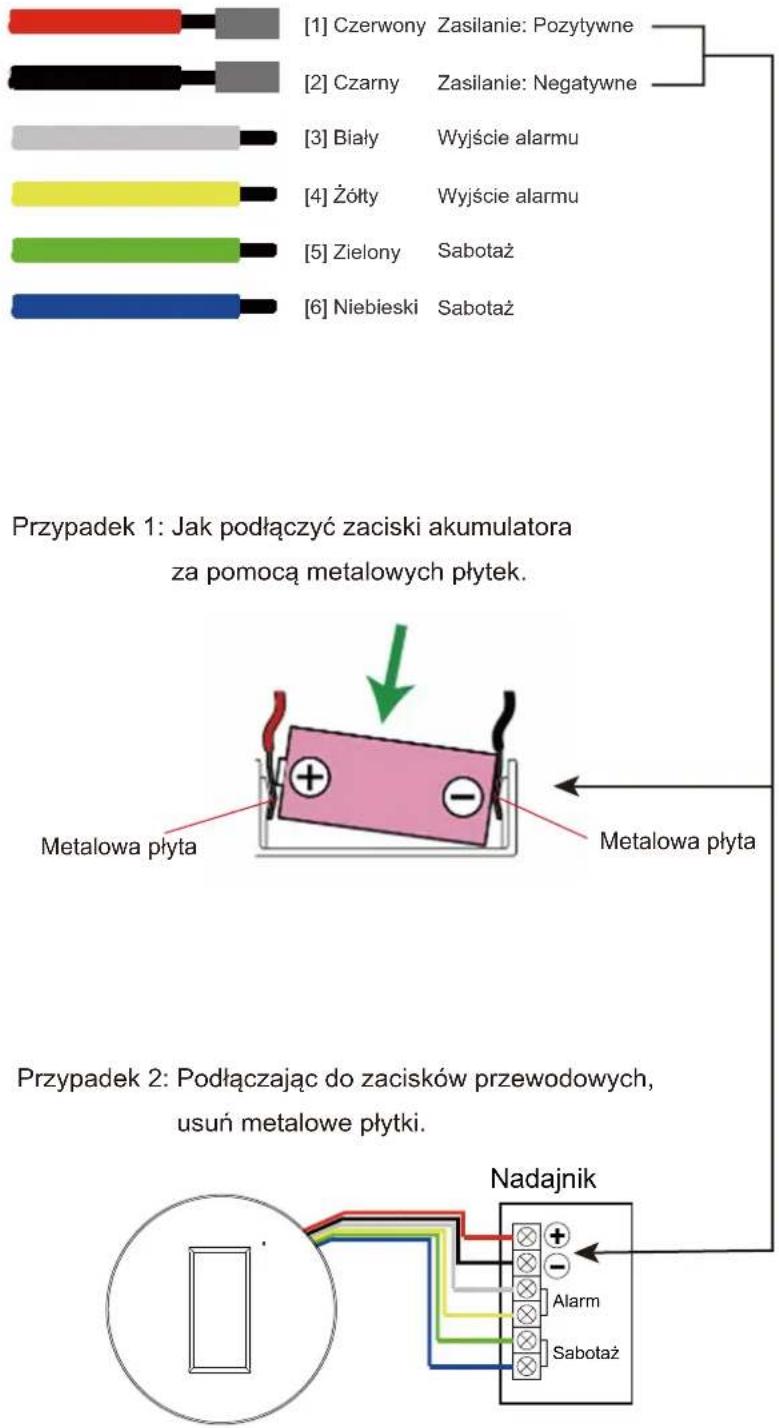

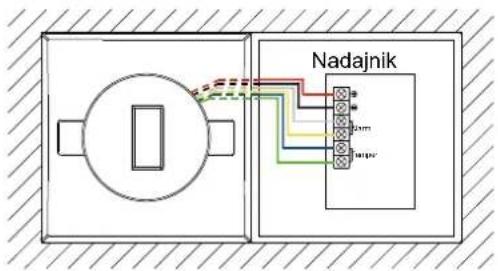

2-3. Podączenie przewodów

3 Sprawdzenie

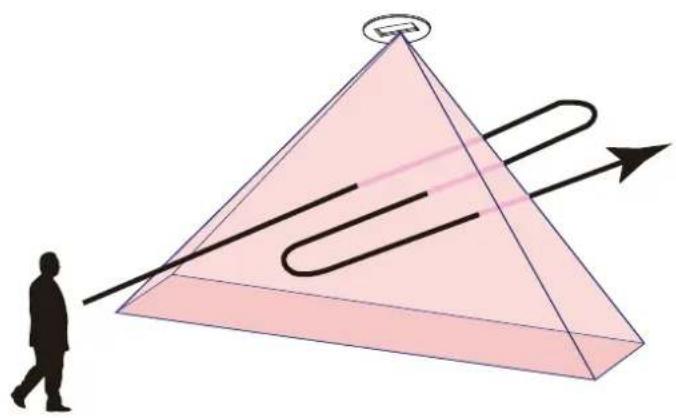

3-1. Test przejścia

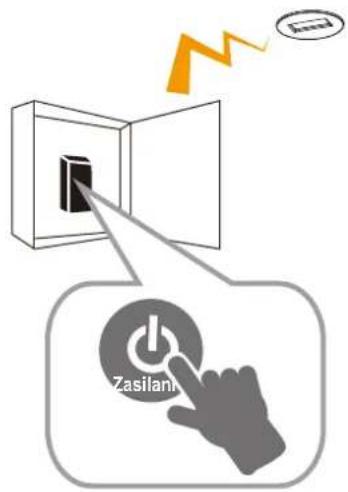

1 Zasilanie włączone.

3 Obejść obszar detekcji, aby sprawdzić skuteczność wykrywania.

2 Odczekać 60 sekund, aby zakończyć przygotowanie.

4 Rozpocząć pracę.

Modele	AP-20NBR(C)
Metoda detekcji	PIR
Obszar detekcji	< Montaż na suficie >6,0 m x 1,0 mprzy 4,5 m wysokość montażu	< Montaż na ścianie >6,0 m x 4,5 mprzy 1,5 m wysokość montażu
Wysokość montażu	2,5 m do 4,5 m	1,5 m: Poziomo1,0 m: Pionowo
Typ montażu	Wpuszczany uchwyt sufitowy / Montaż ścienny / Montaż w puszce typu 86
Czułość	2,0°C przy 0,6 m/s
Prędkość wykrywania	0,3 do 3,0 m/s
Wskazania diod LED	Przygotowanie po włączeniu zasilania: migaStan gotowości: wyłączoneTest przejścia: pali sięAlarm: wyłączone
Cykl alarmowy	Ok. 2 s.
Timer oszczędzania baterii	120 s (domyśnie)/ 5 s
Wyjście alarmu	N.O./N.C., 28 V DC 200 mA maks.
Sabotaż	Normalnie zamknięte 28 V DC 100 mA maks.Styk otwiera się po odłączeniu obudowy.
Czas przygotowania do pracy	Ok. 60 s.
Zasilanie	2,7–3,6 V DC (bateria CR123A)
Prądu	3 V DCOczekiwanie: 10μA, Maks.: 4 mA
Czułość PIR	H/ M/ L
Waga	50 g
Temperatura pracy	Od -20°C do +50°C
Wilgotność otoczenia	< 95%
Lokalizacja	W pomieszczeniach
Wymiary	ø52 x 35,5 mm: Montaż bez skrzynki rozdzielczej
	86 x 86 x 36,5 mm: z uchwytem puszkowym typu 86

• Dane techniczne i konstrukcja mogą ulec zmianie bez wcześniejjszego powiadomienia.
• Urządzenia zostały zaprojektowane do wykrywania intruza i aktywacji centrali alarmowej.

Są one jedynie częścią kompletnego systemu i z tego powodu nie bierzemy odpowiedzialności za szkody i straty wynikające z włamania.

- Wymiary

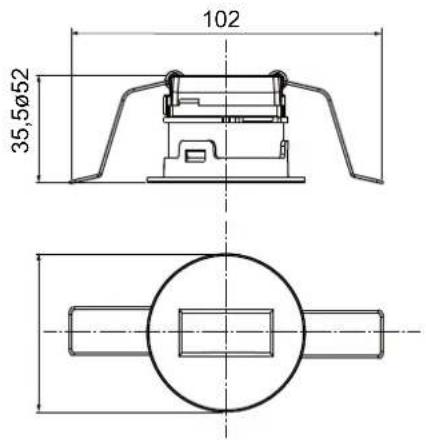

Bez skrzynki rozdzielczej

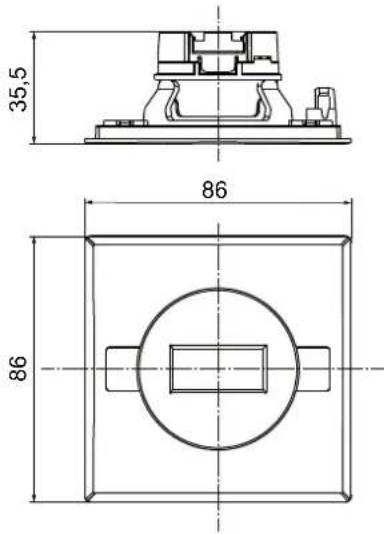

Z puszką 86

Jednostka: mm

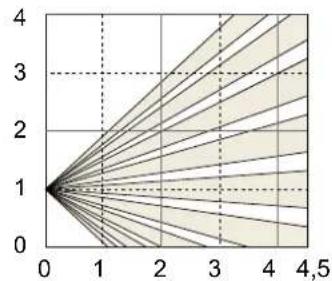

- Obszar detekcji

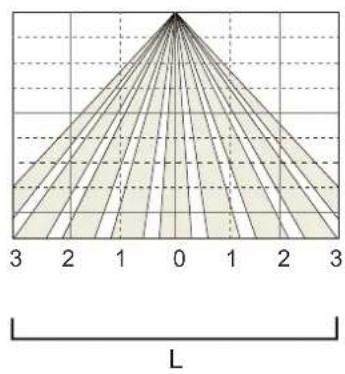

Montaż na suficie

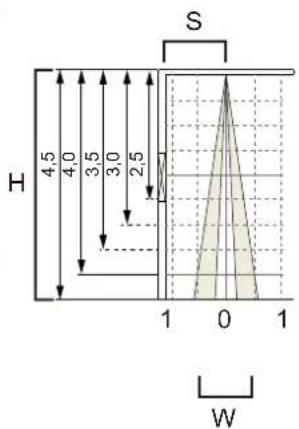

Maksymalny obszar detekcji

Wysokość montażu (H)	2,5	3,0	3,5	4,0	4,5
Głębokość obszaru (W)	0,6	0,7	0,8	0,9	1,0
Szerokość obszaru (L)	3,3	4,0	4,6	5,4	6,0
Zalecana odległość od ściany (S)	0,7	0,8	0,9	1,0	1,2

Jednostka: m

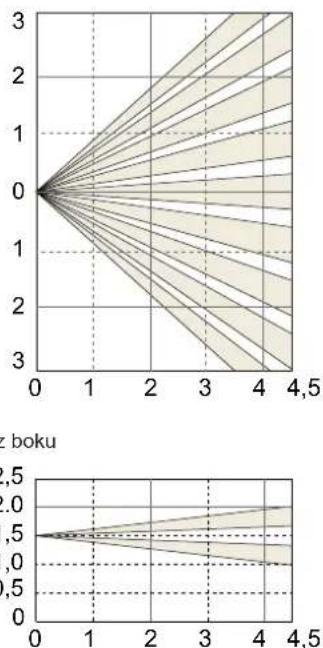

Montaż na ścianie

Widok z góry

Widok z góry

Widok z boku

Jednostka: m

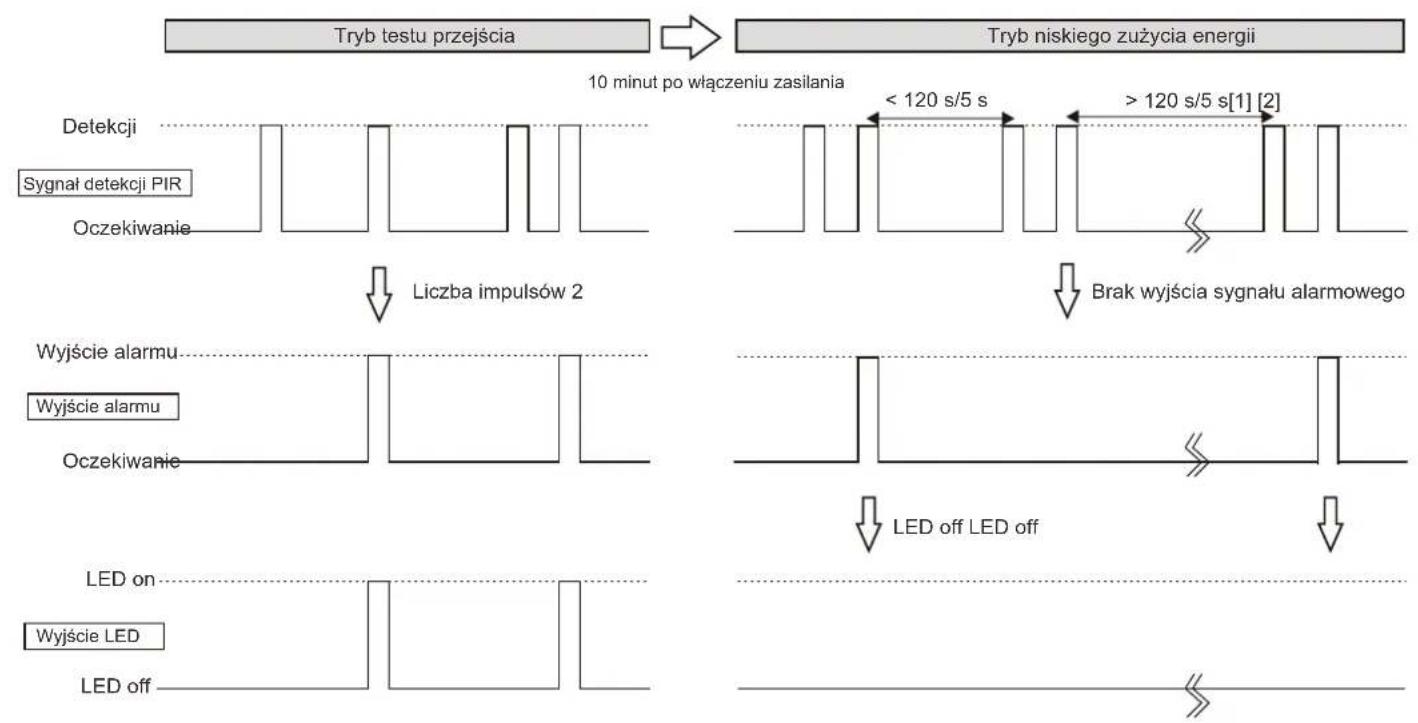

• Schemat czasowy


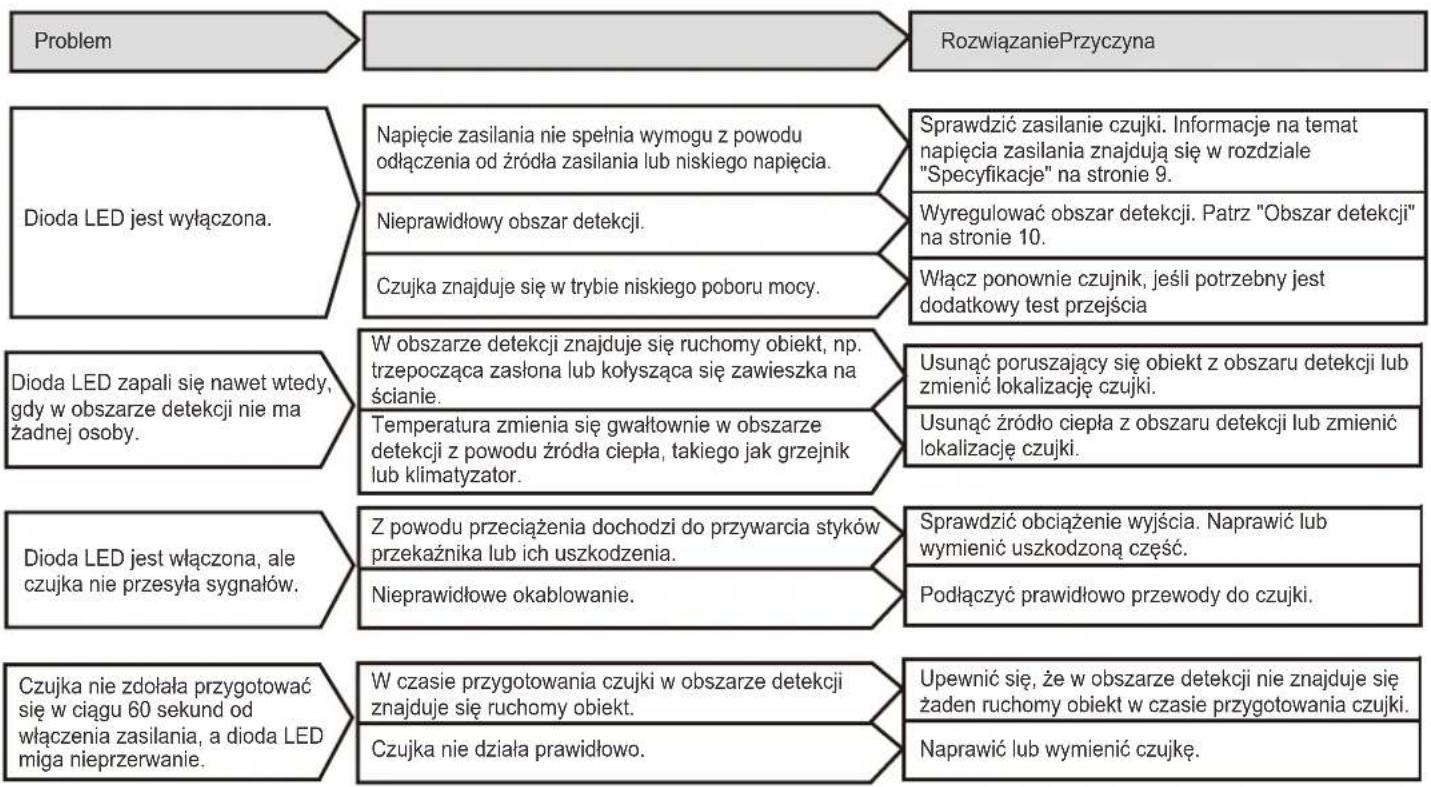

• Rozwiązywanie problemów
