Typ produktu	Czujnik ruchu
Marka	Optex
Model	QXI-MW
Wymiary	110 x 60 x 45 mm (orientacyjnie)
Waga	Około 120 g
Zasilanie	2 x bateria AA (zalecane alkaliczne)
Zasięg detekcji	Do 12 metrów (przy kącie 90°)
Kąt detekcji	90°
Rodzaj detekcji	Pasywna podczerwień (PIR)
Funkcje główne	Detekcja ruchu, sygnalizacja optyczna (LED), tryb oszczędzania energii
Komunikacja	Bezprzewodowa (częstotliwość 868 MHz)
Zakres temperatur pracy	-10°C do +50°C
Stopień ochrony	IP44 (odporność na zachlapanie)
Materiał obudowy	Tworzywo ABS
Montaż	Ścienny lub sufitowy (w zestawie kołki i wkręty)
Kolor	Biały
Konserwacja i czyszczenie	Przecierać miękką, suchą szmatką. Nie używać środków chemicznych.
Bezpieczeństwo	Nie otwierać obudowy. Baterie trzymać poza zasięgiem dzieci.
Części zamienne i naprawy	Brak wymiennych części. W razie awarii skontaktować się z serwisem.
Informacje ogólne	Produkt zgodny z dyrektywami UE. Przeznaczony do użytku wewnętrznego.

Często zadawane pytania - QXI-MW OPTEX

Jak zainstalować czujnik ruchu Optex QXI-MW?

Wybierz miejsce o wysokości 2-2,5 m, z dala od źródeł ciepła i okien. Zamocuj uchwyt za pomocą dostarczonych wkrętów i kołków. Włóż baterie (2x AA) i sparuj z odbiornikiem zgodnie z instrukcją.

Jaki jest zasięg czujnika QXI-MW?

Zasięg detekcji wynosi do 12 metrów, z kątem wykrywania 90 stopni. W optymalnych warunkach czujnik reaguje na ruch osoby dorosłej.

Jak długo działają baterie w czujniku?

Przy normalnym użytkowaniu (ok. 10-20 detekcji dziennie) baterie alkaliczne AA wystarczają na około 12-18 miesięcy. Niska temperatura skraca żywotność.

Czy czujnik można używać na zewnątrz?

Nie, czujnik QXI-MW ma stopień ochrony IP44 – jest odporny na zachlapanie, ale nie na deszcz. Przeznaczony jest wyłącznie do użytku wewnętrznego.

Jak zresetować czujnik do ustawień fabrycznych?

Wyjmij baterie na 30 sekund, a następnie ponownie je włóż. Przytrzymaj przycisk testowy (jeśli dostępny) przez 5 sekund. Czujnik powinien być gotowy do ponownej synchronizacji.

Dlaczego czujnik nie wykrywa ruchu?

Sprawdź, czy baterie są sprawne i prawidłowo włożone. Upewnij się, że soczewka PIR nie jest zasłonięta. Unikaj montażu w pobliżu źródeł ciepła (kaloryfery, klimatyzatory). Jeśli problem persists, zresetuj urządzenie.

Jak sparować czujnik z centralą alarmową?

Włóż baterie do czujnika – dioda LED zacznie migać. W centrali aktywuj tryb parowania (zgodnie z jej instrukcją). Czujnik wyśle sygnał – po udanym sparowaniu dioda zaświeci się na stałe na 2 sekundy.

Co oznacza migająca dioda LED?

Szybkie miganie (co 1 s) oznacza tryb parowania. Wolne miganie (co 10 s) po sparowaniu oznacza normalną pracę. Ciągłe świecenie przez 2 s po detekcji potwierdza wykrycie ruchu.

Jakie czynniki mogą powodować fałszywe alarmy?

Zwierzęta domowe (psy, koty), wahania temperatury (przy oknach), owady na soczewce, wibracje lub ruch roślin za oknem. Aby zminimalizować, zamontuj czujnik z dala od tych źródeł.

Gdzie mogę pobrać instrukcję obsługi?

Instrukcję w formacie PDF można pobrać bezpłatnie ze strony notice-facile.com lub z oficjalnej strony producenta Optex.

INSTRUKCJA OBSŁUGI QXI-MW OPTEX

Szerokokatna czujka zewnętrzna

Seria QX Infinity

Modele zasilane bateryjnie

INSTRUKCJA INSTALACJI

PL

CE

QXI-R: Model zasilany bateryjnie standardowy

QXI-RDT-X5: +Mikrofale (10,525 GHz)

QXI-RDT-X8: +Mikrofale (10,587 GHz)

QXI-RDT-X9: +Mikrofale ( 9,425 GHz)

1 Wprowadzenie

Wersja pdf i dodatkowe informację w innych językach dostępna na stronie:

http://navi.optex.net/manual/50337

2 Deklaracja producenta

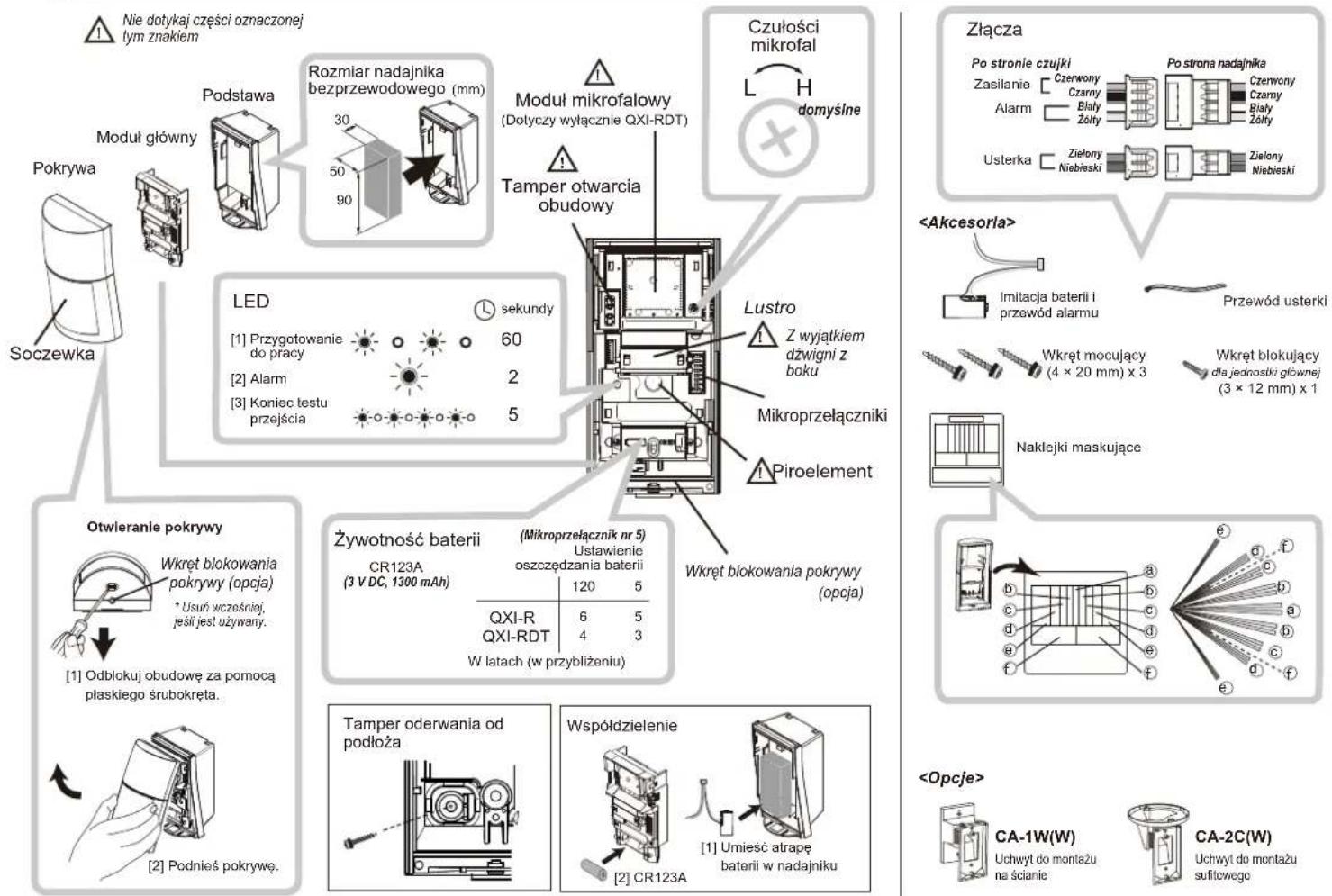

3 Instalacja

4 Ustawienia

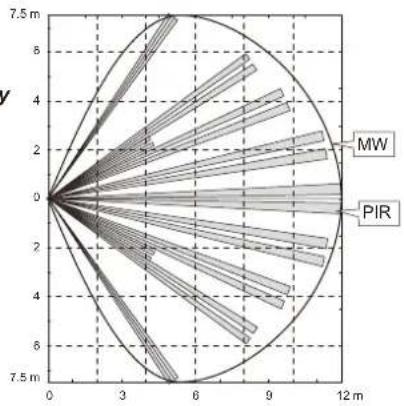

4-1. Obszar detekcji
Multi Level
Widok z góry

Pet Alley Widok z boku

[1] Poluzuj śrubę blokującą, jeśli jest używana.
[2] Przesuń moduł główny w dolne położenie.
[3] Ustaw lustro w górnym położeniu.
[4] Dokręć śrubę blokującą jak poprzednio.

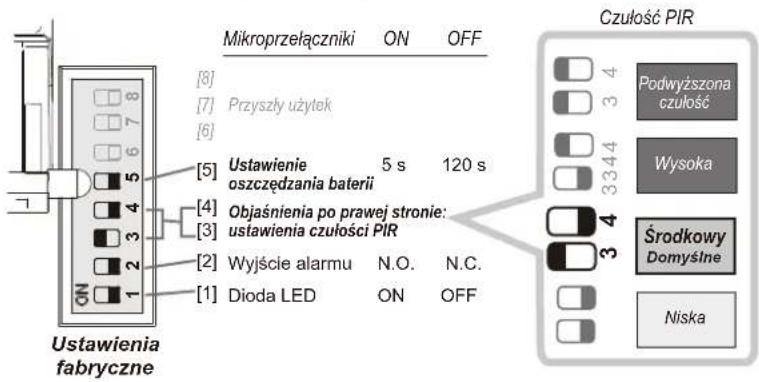

4-2. Ustawienia mikroprzełączniki

4-3. Test przejścia
[1] Zamknij pokrywę

[2] Test przejścia (3 minuty)

[3] Test przejścia kończy się

Dioda LED miga 5 razy

- Po otwarciu obudowy następuje aktywacja tampera. Powoduje to włączenie sygnalizacji LED, niezależnie od ustawień mikroprzełącznika nr 1.
- Test przejścia kończy się po 3 minutach od zamknięcia pokrywy i czujka automatycznie przechodzi w tryb czuwania.
- Jeżeli zasilanie zostanie podane przy zamkniętej obudowie, test przejścia nie rozpocznie się. Otwórz i zamknij obudowę, aby aktywować test przejścia.

5 Specyfikacja

5-1. Specyfikacja

Modele	QXI-R	QXI-RDT
Metoda detekcji	PIR	PIR+MW
Charakterystyka detekcji	12,0 m kąt 120°
Ilość stref detekcji	"Multi level": 40 stref"Pet alley": 18 stref
Wykrywana prędkość ruchu	Od 0,3 do 2,0 m/s
Czułość	2,0°C przy 0,6 m/s
Strefa dla zwierząt (Pet Alley)	Zablokowana dolna część obszaru detekcji - brak wykrywania małych zwierząt
Źródło zasilania	CR123A (3 V DC) * Brak w zestawie.
Pobór prądu	9 μA tryb czuwania/11 mA (maks.) przy 3 V DC	16 μA tryb czuwania/11 mA (maks.) przy 3 V DC
Czas trwania alarmu	2,0 ±0,5 sec.
Czas przygotowania do pracy	Ok. 60 s. (dioda LED mlga)
Wyjście alarmu	N.C./N.O., Przełącznik półprzewodnikowy, 3 V DC 0,01 A (maks.)
Wyjście usterki(z antysabotażowe)	N.C./N.O., Przełącznik półprzewodnikowy, 3 V DC 0,01 A (maks.)
Wskazania diod LED	[1] Przygotowanie do pracy [2] Alam [3] Koniec testu przejścia
Temperatura pracy	Od -40°C do +60°C	Od -40°C do +45°C
Wilgotność oloczenia	Maks. 95%
Stopień szczalności obudowy	IP 54
Miejsce montażu	Na ścianie (na zewnątrz, wewnątrz)

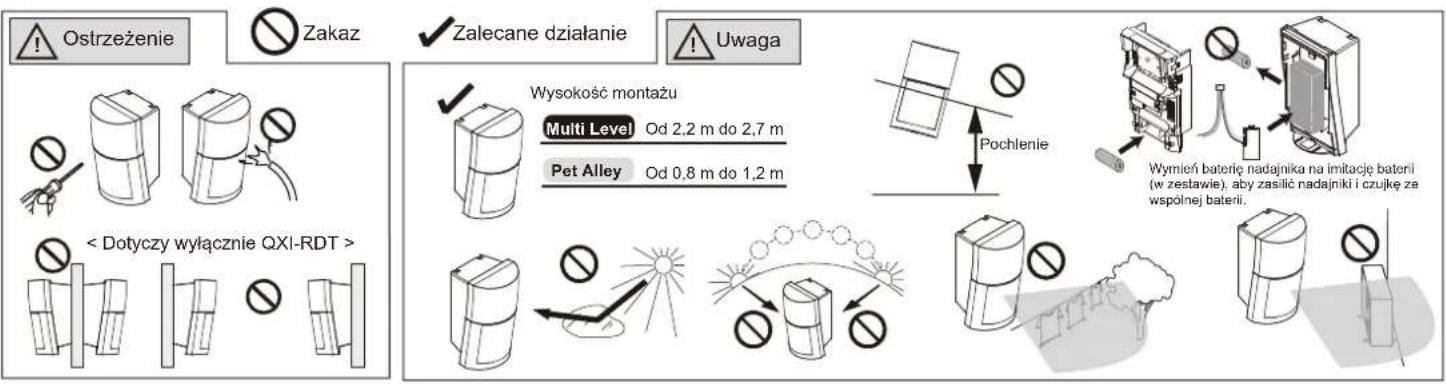

Wysokość montażu	"Multi level": od 2,2 do 2,7 m"Pet alley": od 0,8 do 1,2 m
Waga	215 g	230 g
Akcesoria	[1] Atrapa baterii i Przewód alarmu [2] Przewód usterki[3] Wkręt mocujący (4 x 20 mm) x 3[4] Wkręt blokujący (3 x 12 mm) x 1 [5] Naklejka maskująca

• Dane techniczne i konstrukcja mogą uloc zmianie bez wcześniejjszego powiadomienia.
• Jednostki te zostały zaprojektowane do wykrywania intruza i aktywacji centrali alarmowej. Są one jedynie częścią kompletnego systemu i z tego powodu nie bierzemy odpowiedzialności za szkody i straty wynikające z włamania.

5-2. Wymiary
