INSTRUKCJA OBSŁUGI QXI-DT OPTEX

Szerokokatna czujka zewnętrzna

Seria QX Infinity

Modele przewodowe

INSTRUKCJA INSTALACJI

PL

CE

QXI-ST: Model przewodowy standardowy

QXI-DT-X5: +Mikrofala (10,525 GHz)

QXI-DT-X8: +Mikrofala (10,587 GHz)

QXI-DT-X9: +Mikrofala ( 9,425 GHz)

1 Wprowadzenie

Wersja pdf i dodatkowe informację w innych językach dostępna na stronie:

http://navi.optex.net/manual/50333

2 Deklaracja producenta

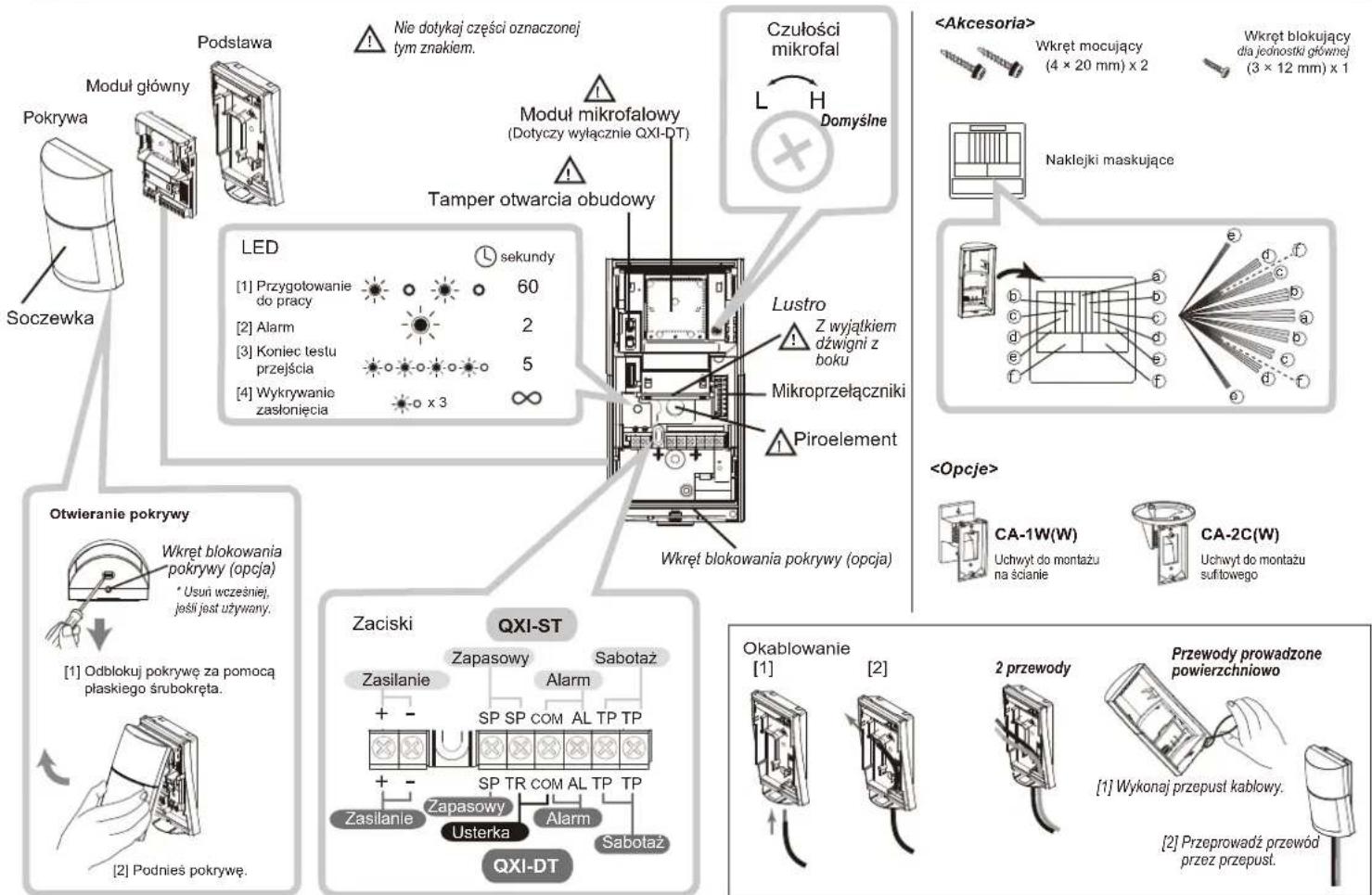

3 Instalacja

4 Ustawienia

4-1. Obszar detekcji

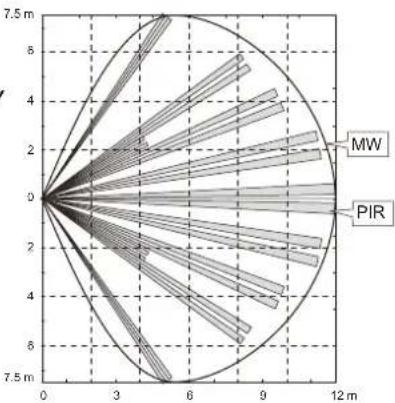

Multi Level
Widok z góry

Widok z boku

Pet Alley Widok z boku

[1] Poluzuj śrubę blokującą, jeśli jest używana.
[2] Przesuń moduł główny w dolne położenie.
[3] Ustaw lustro w górnym położeniu.
[4] Dokreć śrubę blokującą jak poprzednio.

[1], [4]

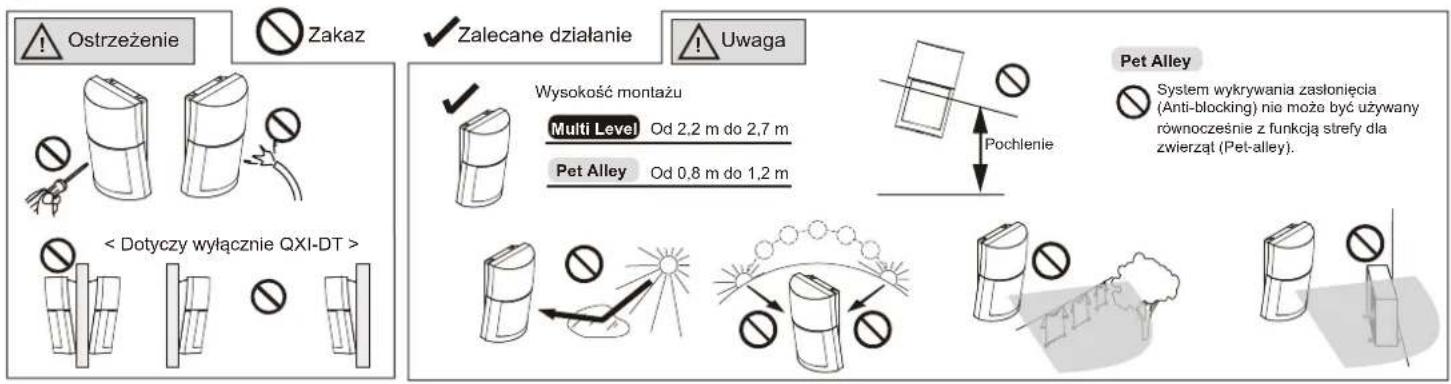

Uwaga
System wykrywania zasłonięcia (anti-blocking) nie może być używany równocześnie z funkcją strefy dla zwierząt (Pet-alley).

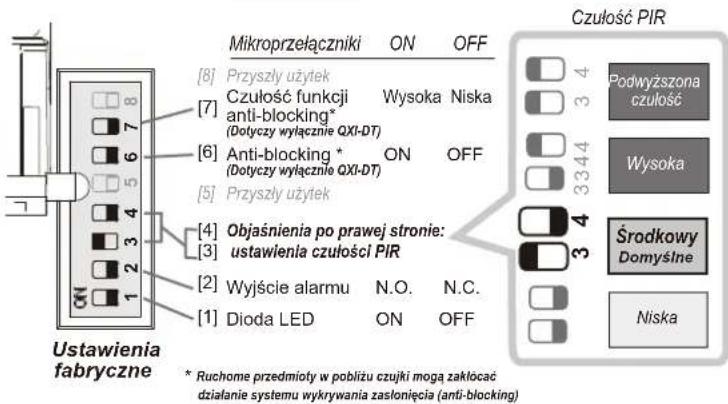

4-2. Ustawienia mikroprzełączników

4-3. Test przejścia

[1] Zamknij pokrywę

[2] Test przejścia (3 minuty)

[3] Test przejścia kończy się

Dioda LED miga 5 razy

- Po otwarciu obudowy następuje aktywacja tampera. Powoduje to włączenie sygnalizacji LED, niezależnie od ustawień mikroprzełącznika nr 1.
- Test przejścia kończy się po 3 minutach od zamknięcia pokrywy i czujka automatycznie przechodzi w tryb czuwania.
- Jeżeli zasilanie zostanie podane przy zamkniętej obudowie, test przejścia nie rozpocznie się. Otwórz i zamknij obudowę, aby aktywować test przejścia.

5 Specyfikacja

5-1. Specyfikacja

Modele	QXI-ST	QXI-DT
Motoda detekcji	PIR	PIR + MW
Charakterystyka detekcji	12,0 m kąt 120°
Ilość stref detekcji	"Multi level": 40 stref"Pet alley": 18 stref
Wykrywana prędkość ruchu	Od 0,3 do 2,0 m/s
Czulność	2,0°C przy 0,6 m/s
Strefa dla zwierząt (Pet Alley)	Zablokowana dolna część obszaru detekcji - brak wykrywania małych zwierząt
Zasilanie	Od 9,5 do 16 V DC
Pobór prądu	20 mA (maks.) przy 12 V DC	30 mA (maks.) przy 12 V DC
Czas trwania alarmu	2,0 ±0,5 sec.
Czas przygotowania do pracy	Ok. 60 s. (dioda LED miga)
Wyjście alarmu	N.C/N.O. do wyboru 28 V DC 0,1 A (maks.)
Wyjście usterki	—	N.C. 28 V DC 0,1 A (maks.)
Wyjście antysabotażowe	N.C. 28 V DC 0,1 A (maks.)Aktywnne po otwarclu obudowy
Wskazania diod LED	[1] Przygotowanie do pracy[2] Alarm[3] Koniec testu przejścia	[1] Przygotowanie do pracy[2] Alarm[3] Koniec testu przejścia[4] Wykrycie włączenia funkcji Anti-blocking
Temperatura pracy	Od -40°C do +60°C	Od -40°C do +45°C
Wilgotność otoczenia	Maks. 95%
Stopień szczelności obudowy	IP 54
Miejsce montażu	Na ścianie (na zewnątrz, wewnątrz)
Wysokość montażu	"Multi level": od 2,2 do 2,7 m"Pet alley": od 0,8 do 1,2 m
Waga	180 g	195 g
Akcesoria	[1] Wkręt mocujący (4 x 20 mm) x 2[2] Wkręt blokujący (3 x 12 mm) x 1 [3] Naklejki maskujące

- Dane techniczne i konstrukcja mogą ulec zmianie bez wcześniejjszego powiadomienia.

- Jednostki te zostały zaprojektowane do wykrywania intruza i aktywacji centrali alarmowej.

Są one jedynie częścią kompletnego systemu i z tego powodu nie bierzemy odpowiedzialności za szkody i straty wynikające z włamania.
