Typ produktu	Czujnik ruchu PIR
Wymiary (wys. x szer. x gł.)	120 mm x 70 mm x 50 mm
Waga	150 g
Zasilanie	12–24 V DC
Zasięg detekcji	360°, do 12 m
Kąt detekcji	360 stopni
Temperatura pracy	-20°C do +50°C
Materiał obudowy	Tworzywo sztuczne odporne na UV
Stopień ochrony	IP55
Wyjście	NO/NC (normalnie otwarty/zamknięty)
Funkcje główne	Detekcja ruchu na podczerwień, regulacja czułości, timer wyłączenia
Konserwacja i czyszczenie	Przecierać miękką suchą szmatką, unikać środków chemicznych
Bezpieczeństwo	Nie otwierać obudowy, odłączyć zasilanie przed czyszczeniem
Części zamienne i naprawialność	Brak dostępnych części zamiennych, urządzenie nienaprawialne
Informacje ogólne	Producent: OPTEX, model AP-360BR, wyprodukowano w Japonii
Certyfikaty	CE, RoHS

Często zadawane pytania - AP-360BR OPTEX

Jaki jest zasięg czujnika OPTEX AP-360BR?

Czujnik OPTEX AP-360BR wykrywa ruch w zakresie 360° do maksymalnie 12 metrów.

Jak zasilić czujnik AP-360BR?

Urządzenie wymaga zasilania 12–24 V DC. Podłącz zgodnie z instrukcją – należy zachować polaryzację.

Czy czujnik jest odporny na warunki atmosferyczne?

Tak, posiada stopień ochrony IP55, co zapewnia odporność na kurz i strumienie wody.

Jak wyregulować czułość czujnika?

Czułość reguluje się potencjometrem wewnątrz obudowy. Odkręć obudowę, ustaw pokrętło i ponownie zamknij. Pamiętaj o odłączeniu zasilania przed regulacją.

Czy mogę użyć czujnika w systemie alarmowym?

Tak, AP-360BR ma wyjście NO/NC, które można podłączyć do centrali alarmowej. Skonfiguruj zgodnie z wymaganiami systemu.

Jak konserwować czujnik?

Regularnie przecieraj obudowę miękką suchą szmatką. Nie używaj chemikaliów ani rozpuszczalników. Sprawdzaj szczelność uszczelek.

Co zrobić, gdy czujnik nie wykrywa ruchu?

Sprawdź zasilanie, poprawność połączeń oraz ustawienie czułości. Upewnij się, że soczewka nie jest zabrudzona. Jeśli problem persistuje, urządzenie może wymagać wymiany.

Czy mogę samodzielnie naprawić czujnik?

Nie, urządzenie jest nienaprawialne – nie ma dostępnych części zamiennych. W przypadku usterki zaleca się zakup nowego czujnika.

Jaki jest dopuszczalny zakres temperatur pracy?

Czujnik działa poprawnie w zakresie -20°C do +50°C. Nie instaluj w miejscach o ekstremalnych temperaturach.

Gdzie najlepiej zamontować czujnik?

Montuj na suficie lub ścianie w centralnym punkcie pomieszczenia, z dala od źródeł ciepła i przeciągów. Unikaj bezpośredniego światła słonecznego.

INSTRUKCJA OBSŁUGI AP-360BR OPTEX

Wewnętrzna czujka PIR do montażu wpuszecanego

AP-360BR(C)

360°/model zasilany bateryjnie

PL

360° ∅6,0 m obszar detekcji

przy 4,5 m wysokość montażu

Przed montażem

- Deklaracja producenta

Symbol Znaczenie

Ostrzeżenie

Nieprzestrzeganie instrukcji opatrzonych tym symbolem i nieprawidłowe obchodzenie się z produktem może spowodować śmierć lub poważne zranienie.

Uwaga

Nieprzestrzeganie instrukcji opatrzonych tym oznaczeniem i nieprawidłowe obchodzenie się z produktem może spowodować zranienie i/lub szkodę w mieniu.

Symbol Znaczenie

Ten znak oznacza zalecany sposób postępowania.

Ten znak oznacza niewłaściwy sposób postępowania.

Pamiętaj

Punkty oznaczone tym symbolem wymagają szczególnej uwagi.

Ostrzeżenie

Uszkodzenie
/Przerabianie

Detekcja przez szkło

Częściowe/pełne przestłonięcie obszaru detekcji

Postępować zgodnie z przepisami

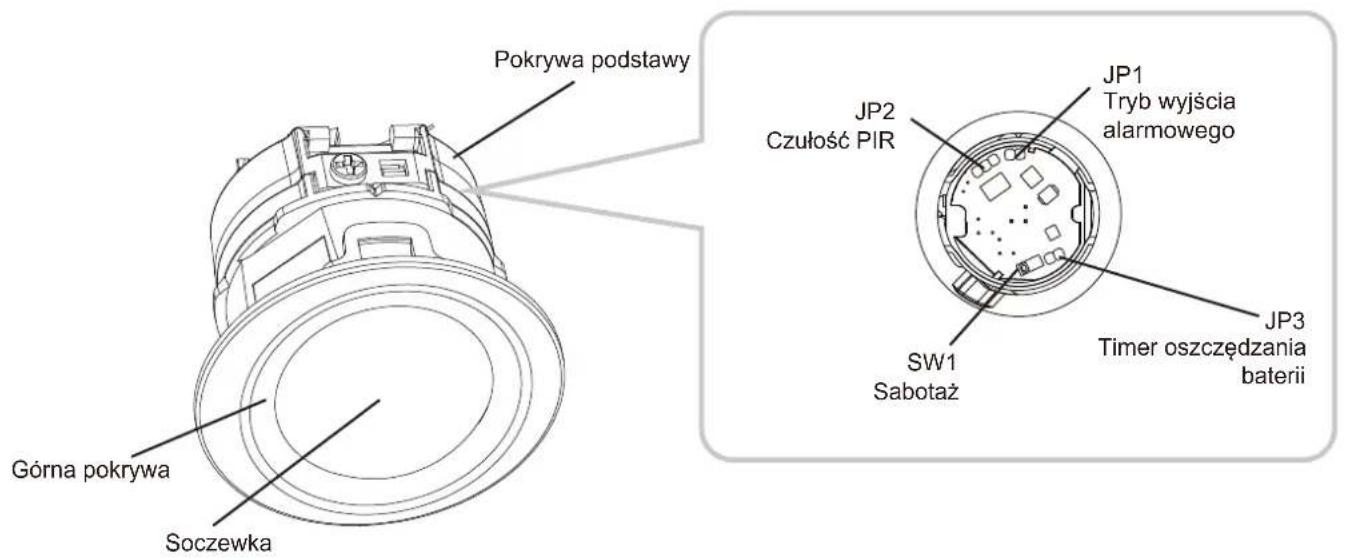

- Określenie części

Akcesoria

1 Ustawienia

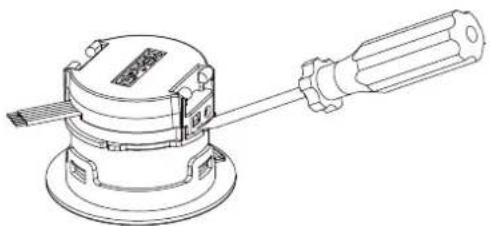

1 Demontaż

Otworzyć pokrywę podstawy w celu ustawienia czujki.

2 Ustawienia zworek

JP1

Tryb wyjścia alarmowego

N.C. (domyślnie)

N.O.

JP2

Czułość PIR

H (zalecane)
Wysokość montażu: > 3,5 m

M (domyślnie)
Od 3,0 do 3,5 m

L
< 3,0 m

JP3

Timer oszczędzania baterii

120 s (domyślnie)

5 s

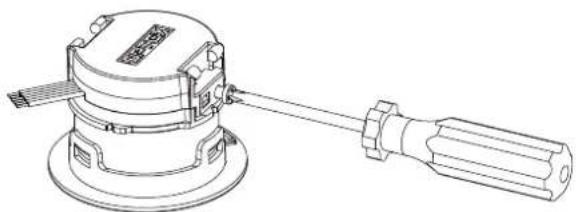

3 Montaż

Zamknąć pokrywę podstawy i przykręć śrubę, aby zamocować pokrywę.

2-1. Montaż sufitowy bez skrzynki rozdzielczej

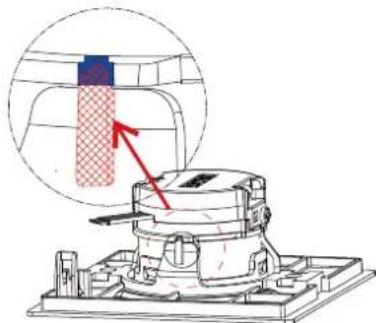

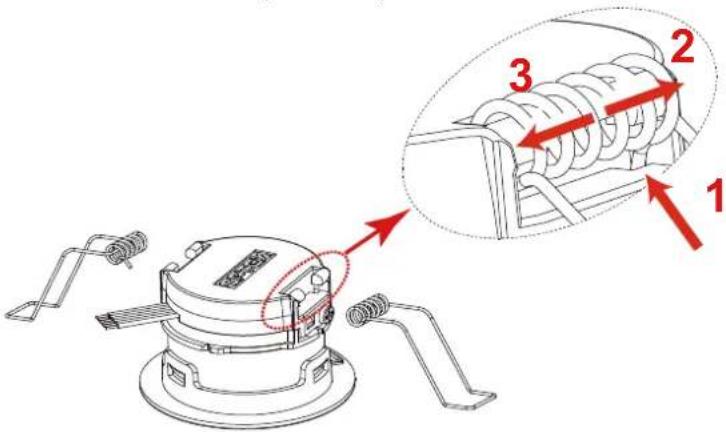

1 Zamontować sprężynę oporową po obu stronach. (w celu zakończenia montażu sprężyny oporowej należy postępować zgodnie ze wskazaniami ilustrowanych strzałek.)

2 Wykonać w suficie otwór ø45 mm do montażu.

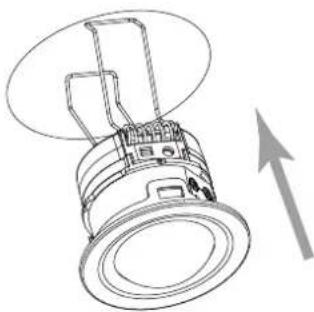

3 Umieścić czujkę w otworze w taki sposób, aby sprężyny mocujące znalazły się w niej jako pierwsze.

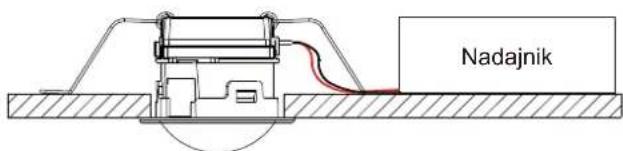

4 Zamontować czujkę na suficie. (Pamiętać o ułożeniu przewodów ze spadkiem w dół, aby zapobiec przedostawaniu się wody do wnętrza czujki.)

Pamiętaj

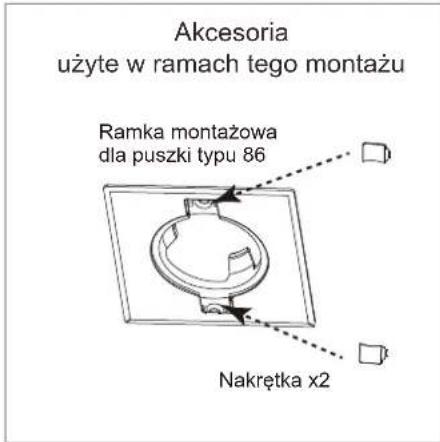

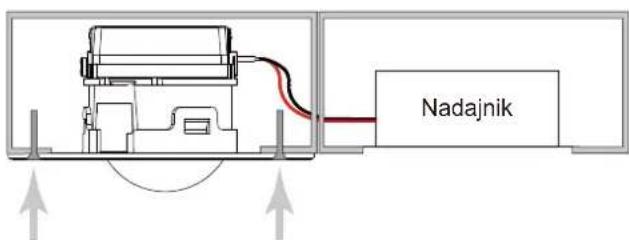

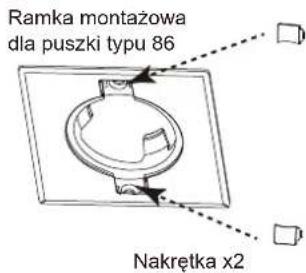

W przypadku montażu w puszce typu 86 zaleca się stosowanie dwóch puszek typu 86, z których dodatkowa służy do umieszczenia nadajnika.

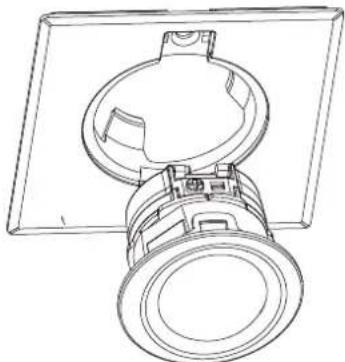

1

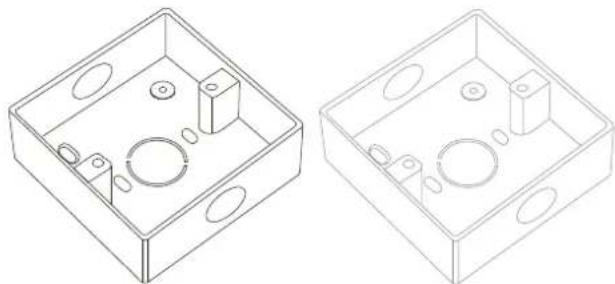

Przygotować puszkę typu 86 na suficie.

2 Zamontować czujkę w skrzynce typu 86.

Wyrównać karb z trójkątnym wgłębieniem, jak pokazano na rysunku.

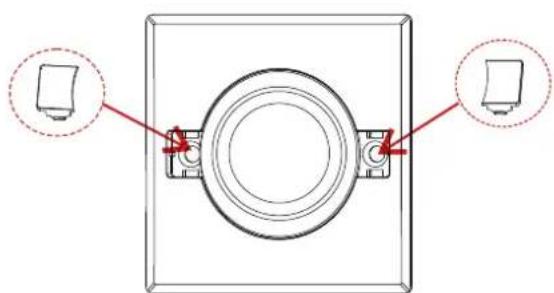

3 Zamocować czujkę za pomocą dwóch śrub i zakryć ich łby dwoma osłonami.

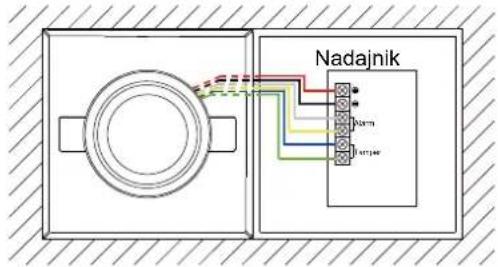

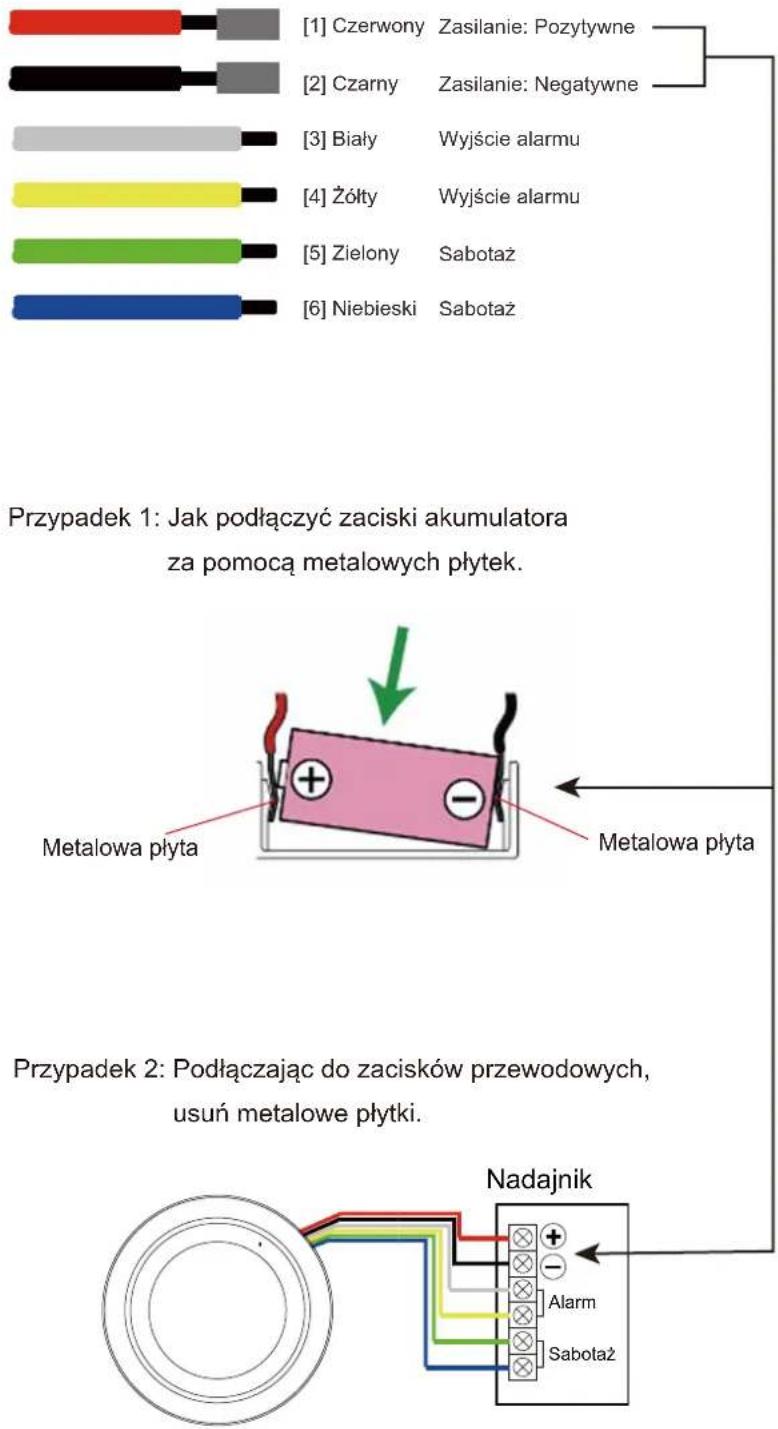

2-3. Podączenie przewodów

3 Sprawdzenie

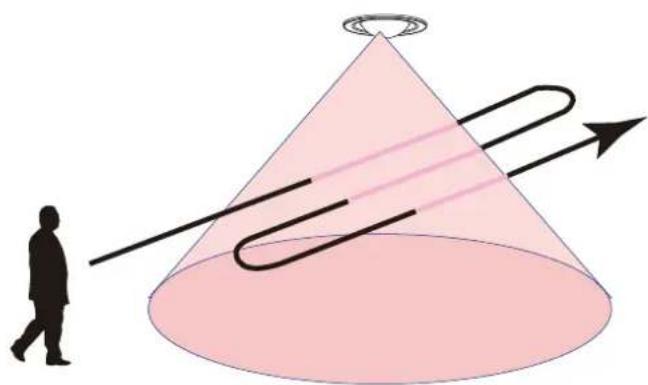

3-1. Test przejścia

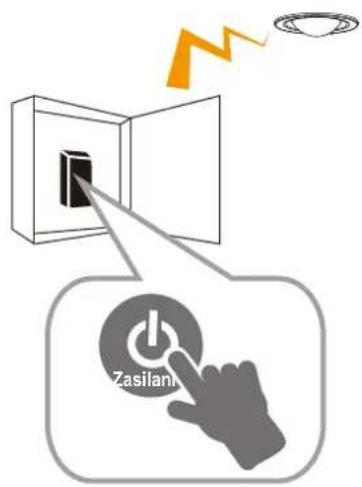

1 Zasilanie włączone.

3 Obejść obszar detekcji, aby sprawdzić skuteczność wykrywania.

2 Odczekać 60 sekund, aby zakończyć przygotowanie.

4 Rozpocząć pracę.

Modele	AP-360BR(C)
Metoda detekcji	PIR
Obszar detekcji	ø6 m przy wysokość montażu: 4,5 m
Wysokość montażu	Od 2,5 do 4,5 m
Typ montażu	Wpuszczany uchwyt sufitowy / Montaż w puszce typu 86
Czułość	2,0°C przy 0,6 m/s
Prędkość wykrywania	0,3 do 3,0 m/s
Wskazania diod LED	Przygotowanie po włączeniu zasilania: migaStan gotowości: wyłączoneTest przejścia: pali sięAlarm: wyłączone
Cykl alarmowy	Ok. 2 s.
Timer oszczędzania baterii	120 s (domyślnie) 5 s
Wyjście alarmu	N.O./N.C., 28 V DC 200 mA maks.
Sabotaż	Normalnie zamknięte 28 V DC 100 mA maks.Styk otwiera się po odłączeniu obudowy.
Czas przygotowania do pracy	Ok. 60 s.
Zasilanie	2,7–3,6 V DC (bateria CR123A)
Prądu	3 V DCOczekiwanie: 10μA, Maks.: 4 mA
Czułość PIR	H/ M/ L
Waga	50 g
Temperatura pracy	Od -20°C do +50°C
Wilgotność otoczenia	< 95%
Lokalizacja	W pomieszczeniach
Wymiary	ø52 x 35,5 mm: Montaż bez skrzynki rozdzielczej
	86 x 86 x 36,5 mm: z uchwytem puszkowym typu 86

• Dane techniczne i konstrukcja mogą ulec zmianie bez wcześniejjszego powiadomienia.
• Urządzenia zostały zaprojektowane do wykrywania intruza i aktywacji centrali alarmowej.

Są one jedynie częścią kompletnego systemu i z tego powodu nie bierzemy odpowiedzialności za szkody i straty wynikające z włamania.

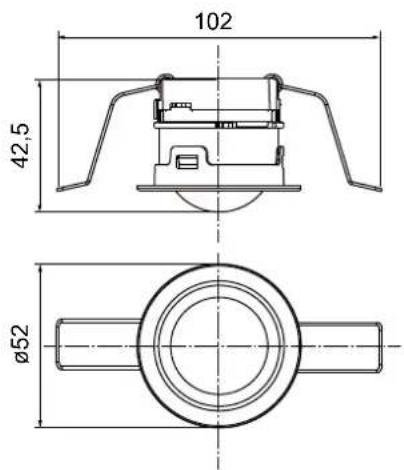

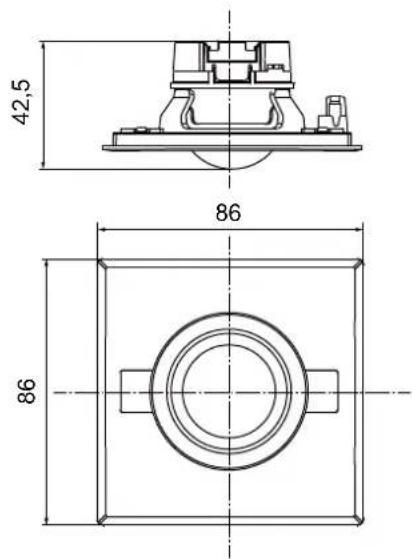

- Wymiary

Bez skrzynki rozdzielczej

Z puszka 86

Jednostka: mm

- Obszar detekcji

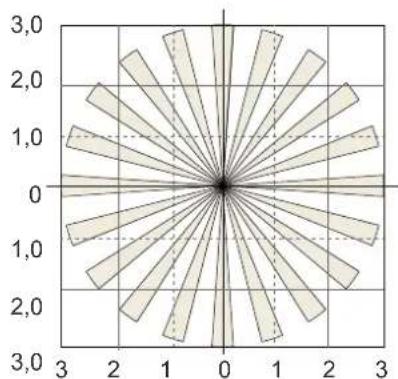

Widok z góry

Maksymalny obszar detekcji

Wysokość montażu	2,5	3,0	3,5	4,0	4,5
Obszar detekcji	3,3	4,0	4,6	5,4	6,0

Jednostka: m

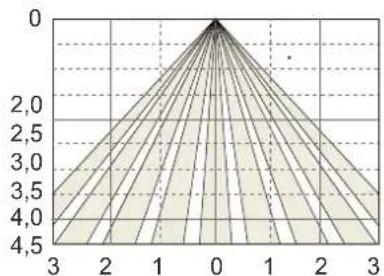

Widok z boku


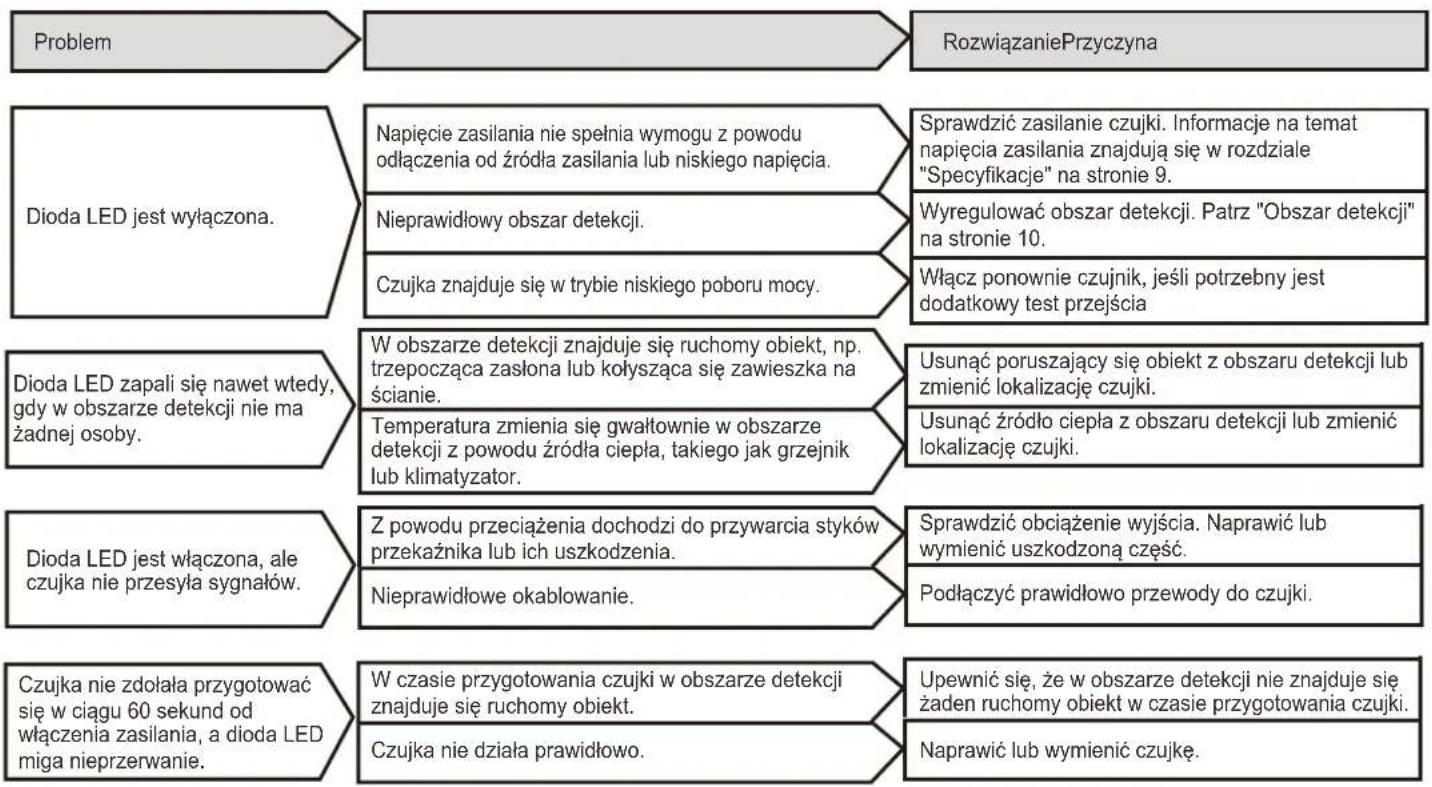

• Rozwiązywanie problemów

