INSTRUKCJA OBSŁUGI A533040 Pansam

PL Pistolet do ropowania

Instrukcja obsługi

1. Przeznaczenie maszyny
2. Dane techniczne
3. Bezpieczeństwo pracy
4. Użytkowanie maszyny
5. Karta gwarancyjna

Deklaracja zgodności - oddzielny dokument

Deklaracja Zgodności dołączona jest do urządzenia jako oddzielny dokument. W przypadku braku Deklaracji Zgodności należy skontaktować się z Dedra-Exim Sp. z o.o.

Podczas użytkowania urządzenia zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy o uważne zapoznanie się z treścią Instrukcji Obsługi. Prosimy o zachowanie Instrukcji Obsługi i Deklaracji Zgodności.

Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji Obsługi wpłynie na przedłużenie żywotności Państwa urządzenia.

Kontakt: DEDRA - EXIM Sp. z o.o. 05-800 Pruszków ul. 3 Maja 8 Tel. [phone] wew. 129,165; fax [phone] e-mail: [e-mail]; [e-mail] www.dedra.pl

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukcji Obsługi we fragmentach albo w całości bez zgody DEDRA-EXIM zabronione.

Dedra-Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno - technicznych oraz kompletacyjnych bez uprzedniego powiadomienia.

1. Przeznaczenie urządzenia

Pistolet do ropowania jest produktem zaprojektowanym do smarowania urządzeń w warunkach produkcyjnych. Praktyczne urządzenie wykorzystywane w warsztacie lub w prywatnym gospodarstwie. Ułatwia codzienną lub okresową obsługę pojazdu bądź maszyny. Pistolet do ropowania jest kompaktowym urządzeniem, o niewielkiej wadze co ułatwia pracę i podnosi ergonomie pracy.

2. Dane Techniczne

A533040 Średnica przyłącza 1/4" Zalecane ciśnienie pracy 8 bar Pojemność zbiornika 1000 ml Zalecane przewody elastyczne A533080, A533090

3. Bezpieczeństwo pracy

Prosimy uprzejmie o dokładne zapoznanie się z treścią tego rozdziału, celem maksymalnego ograniczenia możliwości powstania urazu, bądź wypadku spowodowanego niewłaściwą obsługą, lub nieznajomością Przepisów Bezpieczeństwa Pracy.

1. Akcesoria może użytkować osoba, która dokładnie zapoznała się i zrozumiała treść Instrukcji Obsługi.
2. W czasie pracy należy stosować środki ochrony osobistej: okulary ochronne, ochronniki słuchu, środki ochrony dróg oddechowych, odzież Ochronną w zależności od wykonywanych czynności.

3. Wszelkie regulacje, konserwacje, lub czynności obsługowe należy wykonywać przy odłączonym urządzeniu od zasilania w powietrze (np. kompresor / sprężarka).

4. Sprężone powietrze posiada znaczną energię. Nie kierować strumienia sprężonego powietrza w stronę ludzi i zwierząt.

5. Podczas rozpyłania produktów łatwopalnych (farby, lakiery itp) należy zachować szczególną ostrożność.
6. Zabronione są jakiekolwiek modyfikacje urządzeń.
7. Zabrania się odkręcania złączek będących pod ciśnieniem.
8. Każdorazowo przed podłączeniem urządzeń należy sprawdzić i upewnić się że nie wykazują one pęknięć, odkształceń oraz czy połączenie jest szczelne. Pęknięte lub przetarte (nieszczelne) przewody należy wymienić na sprawne. Nie pracować niesprawnym osprzętem.
9. Przed rozpoczęciem pracy upewnić się czy zastosowany osprzęt jest dobrany parametrami ciśnienia do efektywnej pracy z kompresorem.

10. Nie ciągnąć za przewód przyłączeniowy.

11. Użytkowanie urządzenia

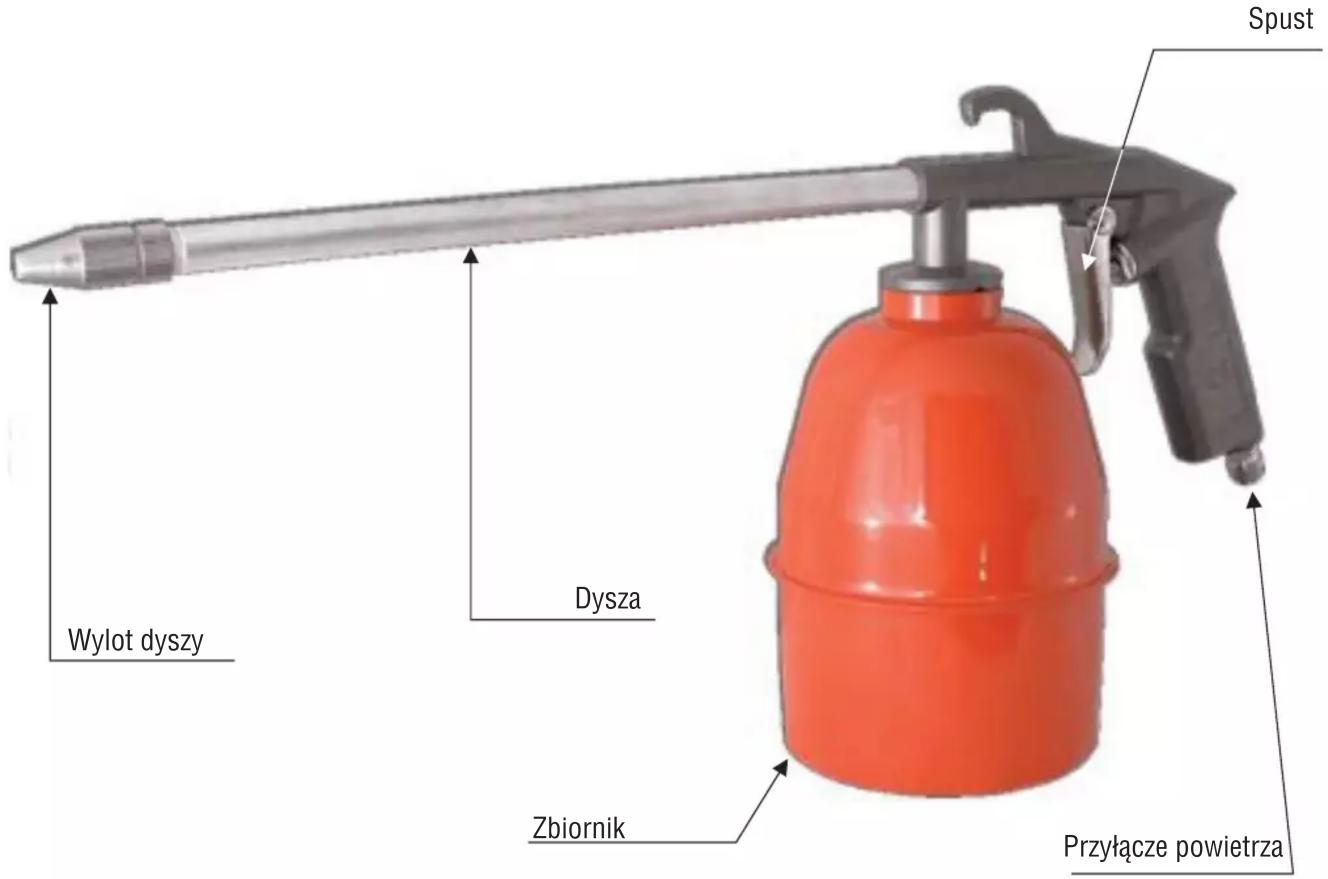

Spust Wylot dyszy Dysza Zbiornik Przyłącze powietrza

Przed rozpoczęciem pracy upewnić się, że pistolet został poddany czyszczeniu i konserwacji.

Sprawdzić stan oraz szczelność zbiornika.

Sprawdzić szczelność układu zasilającego sprężonego powietrza.

Sprawdzić drożność węża zasilającego powietrzem, podłączyć wąż do instalacji.

Zaleca się wypróbować pistolet przed rozpoczęciem pracy.

Praca pistoletem

Napełnić zbiornik środkiem czyszczącym (np. ropa) Wyregulować ciśnienie w układzie pneumatycznym. Uwaga: nie przekraczać maksymalnego ciśnienia pracy pistoletu!

Skierować wylot dyszy w stronę czyszczonej powierzchni. Nacisnąć język spustowy. Uwaga: w związku z możliwością wytworzenia się dużej ilości mgły powstałej z rozpylanego medium należy bez względune stosować odpowiednie środki ochrony osobistej (maski, rękawice, gogle itp..)

Czyszczenie i konserwacja

Po zakończeniu pracy należy odłączyć pistolet od układu sprężonego powietrza.

Każdorazowo oczyścić obudowę pistoletu oraz zbiornik.

Przez kilka sekund dyszę pistoletu przedmuchać czystym powietrzem.

Na ruchome części pistoletu nałożyć niewielką ilość środka smarującego.

Karta Gwarancyjna

Pieczęć sprzedawcy

Data i podpis ....

Nr katalogowy: A533040

Nazwa: Pistolet do ropowania

Numer partii: ....

Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

WARUNKI GWARANCJI

1. Gwarantujemy sprawne działanie produktu, zgodnie z warunkami techniczno - użytkowymi opisanymi w Instrukcji Obsługi. Udzielamy gwarancji na okres 24 miesięcy licząc od daty zakupu uwidocznionej w niniejszym dokumencie. Gwarancja obowiązuje na całym terenie Rzeczypospolitej Polskiej i UE. Adresy serwisów dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu dla danego kraju zobowiązania gwaranta realizuje serwis centralny. Reklamacja winna być zgłoszona pisemnie w okresie trwania gwarancji.
2. Gwarantowi przysługuje uprawnienie do wyboru sposobu zaspokojenia uznanych roszczeń gwarancyjnych (nieodpłatna naprawa, wymiana produktu na nowy lub odstąpienie od umowy).
3. Gwarancja obejmuje wyłącznie uszkodzenia powstałe w okresie obowiązywania gwarancji, które wyniknęły z przyczyn tkwiących w sprzedanym produkcie lub nieprawidłowości spowodowanych złą technologią wykonania.
4. Wady ujawnione w okresie gwarancyjnym będą usunięte przez DEDRA-EXIM w terminie nie dłuższym niż 14 dni roboczych od dnia dostarczenia do serwisu. Czas naprawy może się przedłużyć w wypadku konieczności sprowadzenia części niezbędnych do naprawy, o czym użytkownik zostanie powiadomiony.

5. Reklamowany produkt winien być dostarczony do punktu sprzedaży. Warunkiem rozpatrzenia reklamacji jest :

6. przedstawienie prawidłowo wypełnionej Karty Gwarancyjnej,

7. przedstawienie dokumentu potwierdzającego fakt dokonania zakupu wraz z datą sprzedaży (np. paragon, faktura VAT)

8. dostarczenie pełnej kompletacji zgodnie z punktem „kompletacja” w instrukcji obsługi.

9. Gwarancja nie obejmuje wad powstałych w wyniku:

10. użytkowania niezgodnego z przeznaczeniem i zaleceniami Instrukcji Obsługi,

11. przeciążenia urządzenia, prowadzącego do uszkodzenia silnika, elementów przekładni mechanicznej lub innych elementów urządzenia,
12. dokonywania napraw przez osoby nieupoważnione,
13. dokonywania modyfikacji w konstrukcji,
14. uszkodzeń mechanicznych, fizycznych, chemicznych, spowodowanych siłami i czynnikami zewnętrznymi, zanieczyszczeniem mikrośrodowiska

15. uszkodzeń będących następstwem: montażu niewłaściwych części lub osprzętu, stosowania niewłaściwych smarów, olejów, środków konserwujących

16. Gwarancji nie podlegają części ulegające naturalnemu zużyciu w czasie eksploatacji takie jak: bezpieczniki termiczne, szczotki elektrografitowe, linki napędowe, paski klinowe, uchwyty narzędziowe, końcówki robocze elektronarzędzi (piły tarczowe, wiertła, frezy, itp.).

17. Tabliczka znamionowa urządzenia powinna być czytelna. Reklamowany egzemplarz należy dokładnie zabezpieczyć przed uszkodzeniami w transporcie. Na ile to możliwe dostarczyć w oryginalnym opakowaniu.

Oświadczenie Nabywcy

Warunki gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:
