A532021 - Pistolet do kleju Pansam - Bezpłatna instrukcja obsługi

Typ produktu	Pistolet do kleju na gorąco
Marka	Pansam
Model	A532021
Wymiary (dł. x szer. x wys.)	18 x 4,5 x 7 cm
Masa	220 g
Zasilanie	230 V ~ 50 Hz
Moc	60 W
Czas nagrzewania	Ok. 3 minuty
Funkcje	Szybkie nagrzewanie, przełącznik ON/OFF, dioda LED sygnalizująca gotowość, precyzyjna dysza
Średnica prętów kleju	7-11 mm
Konserwacja i czyszczenie	Czyścić dyszę po użyciu, regularnie usuwać pozostałości kleju
Bezpieczeństwo	Gorąca dysza – nie dotykać, używać w suchym miejscu, nie pozostawiać bez nadzoru
Części zamienne	Dysze standardowe, pręty kleju
Informacje ogólne	Produkt przeznaczony do klejenia różnych materiałów, takich jak papier, drewno, plastik, tkaniny

Często zadawane pytania - A532021 Pansam

Jak używać pistoletu do kleju Pansam A532021?

Włóż pręt kleju do otworu z tyłu pistoletu, podłącz do zasilania i włącz urządzenie. Poczekaj, aż dioda LED zaświeci się na stałe (ok. 3 min), co oznacza gotowość. Następnie naciśnij spust, aby dozować klej. Po użyciu wyłącz pistolet i odczekaj, aż ostygnie.

Jaki rodzaj kleju stosować do pistoletu A532021?

Zaleca się używanie standardowych prętów kleju na gorąco o średnicy 7-11 mm. Można stosować kleje przezroczyste, kolorowe lub specjalistyczne (np. do tkanin).

Jak długo nagrzewa się pistolet do kleju?

Pistolet nagrzewa się w ciągu około 3 minut. Dioda LED sygnalizuje gotowość – świeci się światłem ciągłym.

Jak czyścić dyszę pistoletu?

Po wyłączeniu i ostygnięciu pistoletu usuń zaschnięty klej z dyszy. Można użyć szczypiec lub delikatnie podgrzać dyszę. Nie zanurzaj pistoletu w wodzie.

Czy pistolet A532021 nadaje się do klejenia tworzyw sztucznych?

Tak, ale należy zachować ostrożność. Niektóre tworzywa (np. polistyren) mogą się stopić. Zalecamy przetestowanie na małej powierzchni.

Co zrobić, gdy klej nie wypływa z pistoletu?

Sprawdź, czy pręt kleju jest prawidłowo włożony i czy pistolet jest nagrzany. Może być zatkana dysza – oczyść ją. Jeśli problem nie ustępuje, skontaktuj się z serwisem.

Czy pistolet ma zabezpieczenie przed przegrzaniem?

Tak, pistolet wyposażony jest w automatyczne zabezpieczenie termiczne, które wyłącza urządzenie w przypadku przegrzania.

Jak przechowywać pistolet do kleju?

Przechowuj pistolet w suchym miejscu, z dala od dzieci. Po użyciu wyjmij pręt kleju i odczekaj, aż urządzenie ostygnie.

Czy mogę wymienić dyszę w pistolecie A532021?

Tak, dyszę można wymienić. Odkręć starą dyszę po ostygnięciu pistoletu i załóż nową, dokręcając ją ręcznie.

Jakie środki ostrożności należy zachować podczas używania pistoletu?

Unikaj kontaktu z gorącą dyszą i klejem. Używaj pistoletu w dobrze wentylowanym pomieszczeniu. Nie pozostawiaj go bez nadzoru podczas pracy.

INSTRUKCJA OBSŁUGI A532021 Pansam

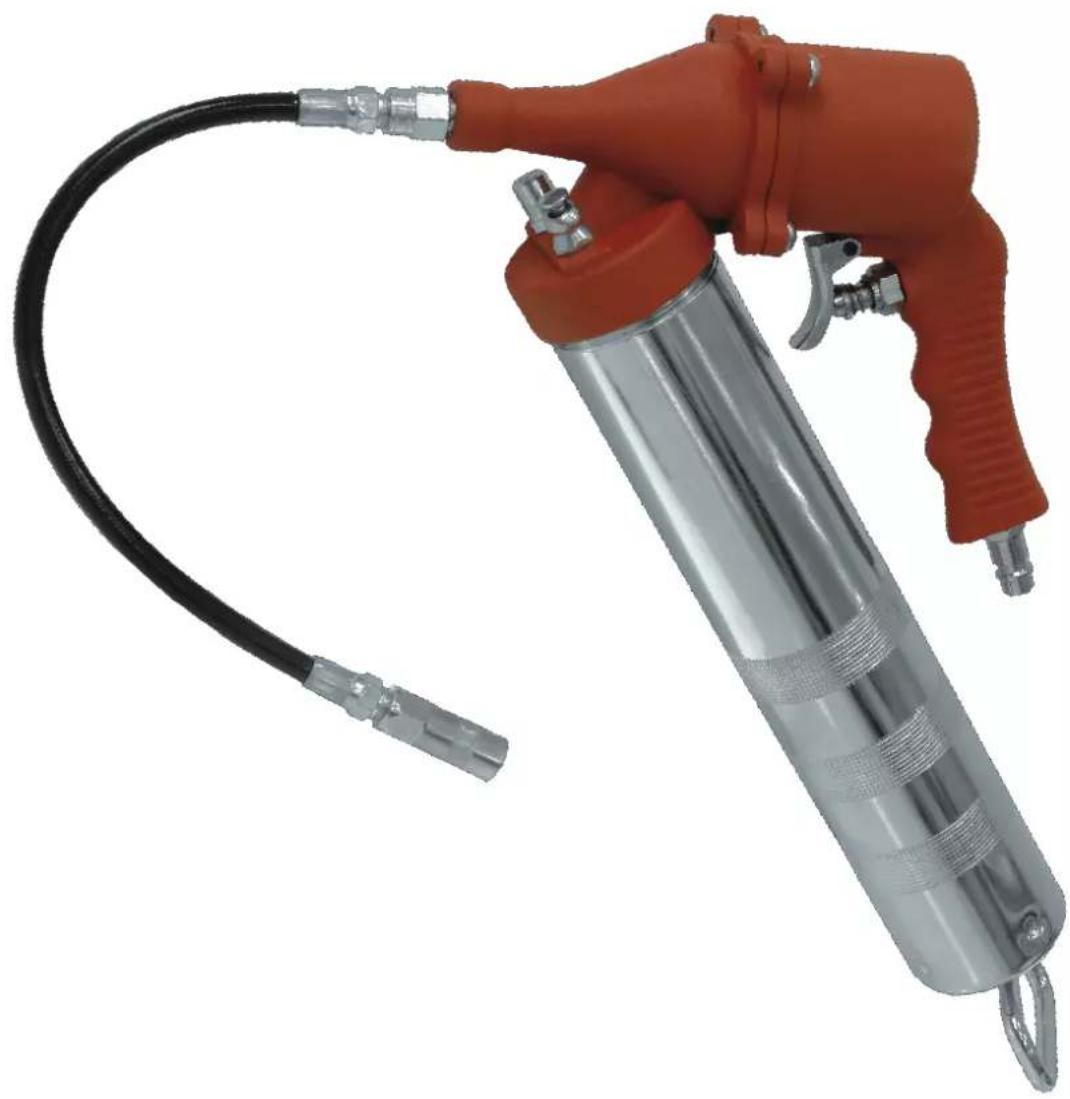

PL Smarownica pneumatyczna

Instrukcja obsługi z kartą gwarancyjną

1. Przeznaczenie maszyny
2. Dane techniczne
3. Bezpieczeństwo pracy
4. Użytkowanie maszyny
5. Karta gwarancyjna

Deklaracja zgodności - oddzielny dokument

Deklaracja Zgodności dołączona jest do urządzenia jako oddzielny dokument. W przypadku braku Deklaracji Zgodności należy skontaktować się z Dedra-Exim Sp. z o.o.

Podczas użytkowania urządzenia zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy o uważne zapoznanie się z treścią Instrukcji Obsługi. Prosimy o zachowanie Instrukcji Obsługi i Deklaracji Zgodności.

Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji Obsługi wpłynie na przedłużenie żywotności Państwa urządzenia.

Kontakt: DEDRA - EXIM Sp. z o.o. 05-800 Pruszków ul. 3 Maja 8 Tel. [phone] wew. 129,165; fax [phone] e-mail: [e-mail]; [e-mail] www.dedra.pl

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukcji Obsługi we fragmentach albo w całości bez zgody DEDRA-EXIM zabronione.

Dedra-Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno - technicznych oraz kompletacyjnych bez uprzedniego powiadomienia.

1. Przeznaczenie urządzenia

Smarownica pneumatyczna jest produktem zaprojektowanym do smarowania urządzeń w warunkach produkcyjnych. Praktyczne urządzenie wykorzystywane w warsztacie lub w prywatnym gospodarstwie. Ułatwia codzienną lub okresową obsługę pojazdu bądź maszyny. Dzięki pneumatycznej pompie do smaru nie trzeba ręcznie wtłącaźć smaru do kalamidki. Smarownica pneumatyczna jest kompaktowym urządzeniem, o niewielkiej wadze co ułatwia pracę i podnosi ergonomie pracy.

2. Dane Techniczne

A532021 Średnica przyłącza 1/4" Zalecane ciśnienie pracy 3 - 10 bar Pojemność zbiornika na smar 400 ml Zalecane przewody elastyczne A533080, A533090

3. Bezpieczeństwo pracy

Prosimy uprzejmie o dokładne zapoznanie się z treścią tego rozdziału, celem maksymalnego ograniczenia możliwości powstania urazu, bądź wypadku spowodowanego niewłaściwą obsługą, lub nieznajomością Przepisów Bezpieczeństwa Pracy.

1. Akcesoria może użytkować osoba, która dokładnie zapoznała się i zrozumiała treść Instrukcji Obsługi.
2. W czasie pracy należy stosować środki ochrony osobistej: okulary ochronne, ochronniki słuchu, środki ochrony dróg oddechowych, odzież Ochronną w zależności od wykonywanych czynności.

3. Wszelkie regulacje, konserwacje, lub czynności obsługowe należy wykonywać przy odłączonym urządzeniu od zasilania w powietrze (np. kompresor / sprężarka).

4. Sprężone powietrze posiada znaczną energię. Nie kierować strumienia sprężonego powietrza w stronę ludzi i zwierząt.

5. Podczas rozpyłania produktów łatwopalnych (farby, lakiery itp) należy zachować szczególną ostrożność.
6. Zabronione są jakiekolwiek modyfikacje urządzeń.
7. Zabrania się odkręcania złączek będących pod ciśnieniem.
8. Każdorazowo przed podłączeniem urządzeń należy sprawdzić i upewnić się że nie wykazują one pęknięć, odkształceń oraz czy połączenie jest szczelne. Pęknięte lub przetarte (nieszczelne) przewody należy wymienić na sprawne. Nie pracować niesprawnym osprzętem.
9. Przed rozpoczęciem pracy upewnić się czy zastosowany osprzęt jest dobrany parametrami ciśnienia do efektywnej pracy z kompresorem.
10. Nie ciągnąć za przewód przyłączeniowy.

4. Użytkowanie urządzenia

NAPEŁNIANIE SMAROWNICY (rys. 2)

Gotowe wkłady:

• odkręcić pojemnik od głowicy
• odciągnij ramię odsysacza
• włóż do pojemnika wkład otwartym końcem i wciśnij go do końca
• zerwij folię lub taśmę na końcu wkładu
• podłącz pojemnik do urządzenia i zwolnij tłok
• odciągnij ramię odsysacza

Ładowanie za pomocą pompy napełniającej:

• zwolnij spust całkowicie
• odkręć korek wpustowy. Podłącz końcówkę pompy napełniającej
• napełnij pojemnik urządzenia
• odłącz urządzenie od pompy
• zwolnij tłok i odciągnij ramię odsysacza.

Samodzielne napełnianie:

• odkręć pojemnik od głowicy smarownicy
• odciagnij ramię odsysacza całkowicie. Napełnij pojemnik smarem.
• podłącz pojemnik do urządzenia. Zwolnij tłok i odciągnij ramię odsysacza.

1 Ładowania kasety Cartridge loading 2 Ładowanie za pomocą pompy Loading with filler pump 3 Wypełnianie ręczne Bulkfilling rys. 2

1. Rysunek złożeniowy


Dziękujemy za dokonanie wyboru elektronarzędzi DEDRA.

Zapraszamy do wypróbowania także innych naszych narzędzi i elektronarzędzi, przeznaczonych do obróbki drewna, ceramiki i metalu.

Wśród nich znajdą Państwo między innymi:

	Pilarki tarczowe do drewna stołowe, taśmowe, ręczne oraz kątowe 600 W - 3000 W
	Strugarki grubościowe, wyrówniarki oraz strugi elektryczne ręczne
	Wyrzynarki przenośne
	Przecinarki do płytek ceramicznych z tarczami diamentowymi
	Młotowiertarki, wiertarki stołowe i ręczne, wiertarko-wkrętarki akumulatorowe
	Przecinarki taśmowe do metalu
	Szlifierki kątowe
	Wciągniki elektryczne
	Piły tarczowe do drewna z węglikami spiekanymi oraz uniwersalne o średnicach do 600 mm
	Diamentowe piły tarczowe do cięcia ceramiki oraz jej szlifowania o średnicach 110 mm-350 mm
	Diamentowe koronki do ceramiki
	Wycinacze otworów z nasypem węglika wolframu oraz pilniki
	Otwornice do drewna
	Mieszaki do zapraw, tynków, klejów oraz farb
	Komplety kluczy, nasadek, końcówek roboczych
	Wkrętaki, kombinerki, szczypce, cęgi
	Zestawy wierteł do drewna, ceramiki i metalu
	Zestawy wierteł oraz dług do młotowiertarek
	Piły ręczne oraz brzeszczoty
	Miarki zwijane oraz składane, noże
	Poziomnice, poziomnice laserowe, poziomnice wodne, łaty murarskie
	Noże do szkła, przyssawki, oleje
	Torby narzędziowe
	oraz wiele innych narzędzi i akcesoriów

Zapraszamy do odwiedzenia naszej strony internetowej www.dedra.pl lub bezpośredni kontakt z nami. Wszelkich niezbędnych informacji udzielą Państwu nasi pracownicy z działów handlowego oraz technicznego. Do Państwa dyspozycji jest serwis elektronarzędzi DEDRA z możliwością zakupu dowolnej części zamiennej do wszystkich naszych maszyn.

Notatki

Karta Gwarancyjna

Pieczęć sprzedawcy

Data i podpis ....

Nr katalogowy: A532021

Nazwa: Smarownica pneumatyczna

Numer partii: ....

Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

WARUNKI GWARANCJI

1. Gwarantujemy sprawne działanie produktu, zgodnie z warunkami techniczno - użytkowymi opisanymi w Instrukcji Obsługi. Udzielamy gwarancji na okres 24 miesięcy licząc od daty zakupu uwidocznionej w niniejszym dokumencie. Gwarancja obowiązuje na całym terenie Rzeczypospolitej Polskiej i UE. Adresy serwisów dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu dla danego kraju zobowiązania gwaranta realizuje serwis centralny. Reklamacja winna być zgłoszona pisemnie w okresie trwania gwarancji.
2. Gwarantowi przysługuje uprawnienie do wyboru sposobu zaspokojenia uznanych roszczeń gwarancyjnych (nieodpłatna naprawa, wymiana produktu na nowy lub odstąpienie od umowy).
3. Gwarancja obejmuje wyłącznie uszkodzenia powstałe w okresie obowiązywania gwarancji, które wyniknęły z przyczyn tkwiących w sprzedanym produkcie lub nieprawidłowości spowodowanych złą technologią wykonania.
4. Wady ujawnione w okresie gwarancyjnym będą usunięte przez DEDRA-EXIM w terminie nie dłuższym niż 14 dni roboczych od dnia dostarczenia do serwisu. Czas naprawy może się przedłużyć w wypadku konieczności sprowadzenia części niezbędnych do naprawy, o czym użytkownik zostanie powiadomiony.

5. Reklamowany produkt winien być dostarczony do punktu sprzedaży. Warunkiem rozpatrzenia reklamacji jest :

6. przedstawienie prawidłowo wypełnionej Karty Gwarancyjnej,

7. przedstawienie dokumentu potwierdzającego fakt dokonania zakupu wraz z datą sprzedaży (np. paragon, faktura VAT)

8. dostarczenie pełnej kompletacji zgodnie z punktem „kompletacja” w instrukcji obsługi.

9. Gwarancja nie obejmuje wad powstałych w wyniku:

10. użytkowania niezgodnego z przeznaczeniem i zaleceniami Instrukcji Obsługi,

11. przeciążenia urządzenia, prowadzącego do uszkodzenia silnika, elementów przekładni mechanicznej lub innych elementów urządzenia,
12. dokonywania napraw przez osoby nieupoważnione,
13. dokonywania modyfikacji w konstrukcji,
14. uszkodzeń mechanicznych, fizycznych, chemicznych, spowodowanych siłami i czynnikami zewnętrznymi, zanieczyszczeniem mikrośrodowiska

15. uszkodzeń będących następstwem: montażu niewłaściwych części lub osprzętu, stosowania niewłaściwych smarów, olejów, środków konserwujących

16. Gwarancji nie podlegają części ulegające naturalnemu zużyciu w czasie eksploatacji takie jak: bezpieczniki termiczne, szczotki elektrografitowe, linki napędowe, paski klinowe, uchwyty narzędziowe, końcówki robocze elektronarzędzi (piły tarczowe, wiertła, frezy, itp.).

17. Tabliczka znamionowa urządzenia powinna być czytelna. Reklamowany egzemplarz należy dokładnie zabezpieczyć przed uszkodzeniami w transporcie. Na ile to możliwe dostarczyć w oryginalnym opakowaniu.

Oświadczenie Nabywcy

Warunki gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data zgłoszenia do naprawy	Data wykonania naprawy	Zakres naprawy, opis czynności naprawczych	Podpis wykonującego naprawę
