INSTRUKCJA OBSŁUGI A044070 Pansam

PL Wyrzynarka Stołowa

Instrukcja obsługi z kartą gwarancyjną

1. Zdjęcia i rysunki
2. Bezpieczeństwo pracy
3. Przeznaczenie urządzenia
4. Ograniczenia użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Podłączanie do sieci
8. Włączanie urządzenia
9. Użytkowanie urządzenia
10. Bieżące czynności obsługowe
11. Samodzielne usuwanie usterek
12. Kompletacja urządzenia, uwagi końcowe
13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
14. Wykaz części do rysunku złożeniowego
15. Karta gwarancyjna

Deklaracja zgodności - oddzielny dokument

Deklaracja Zgodności WE dołączona jest do urządzenia jako oddzielny dokument. W przypadku braku Deklaracji Zgodności WE prosimy o kontakt z Serwisem Dedra-Exim Sp. z o.o.

UWAGA

Podczas pracy urządzeniem zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy o zapoznanie się z treścią Instrukcji Obsługi. Prosimy o zachowanie Instrukcji Obsługi.

Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji obsługi wpłynie na przedłużenie żywotności Państwa urządzenia.

KONTAKT

DEDRA - EXIM Sp. z o.o.

05-800 Pruszków ul. 3 Maja 8

Tel. [phone] wew. 129,165;

fax [phone]

E-mail [e-mail]

www.dedra.pl

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukcji Obsługi we fragmentach albo w całości bez zgody DEDRA-EXIM zabronione

Dedra-Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania.

1. Zdjęcia i rysunki


1 2 3 4 5 FOT 1

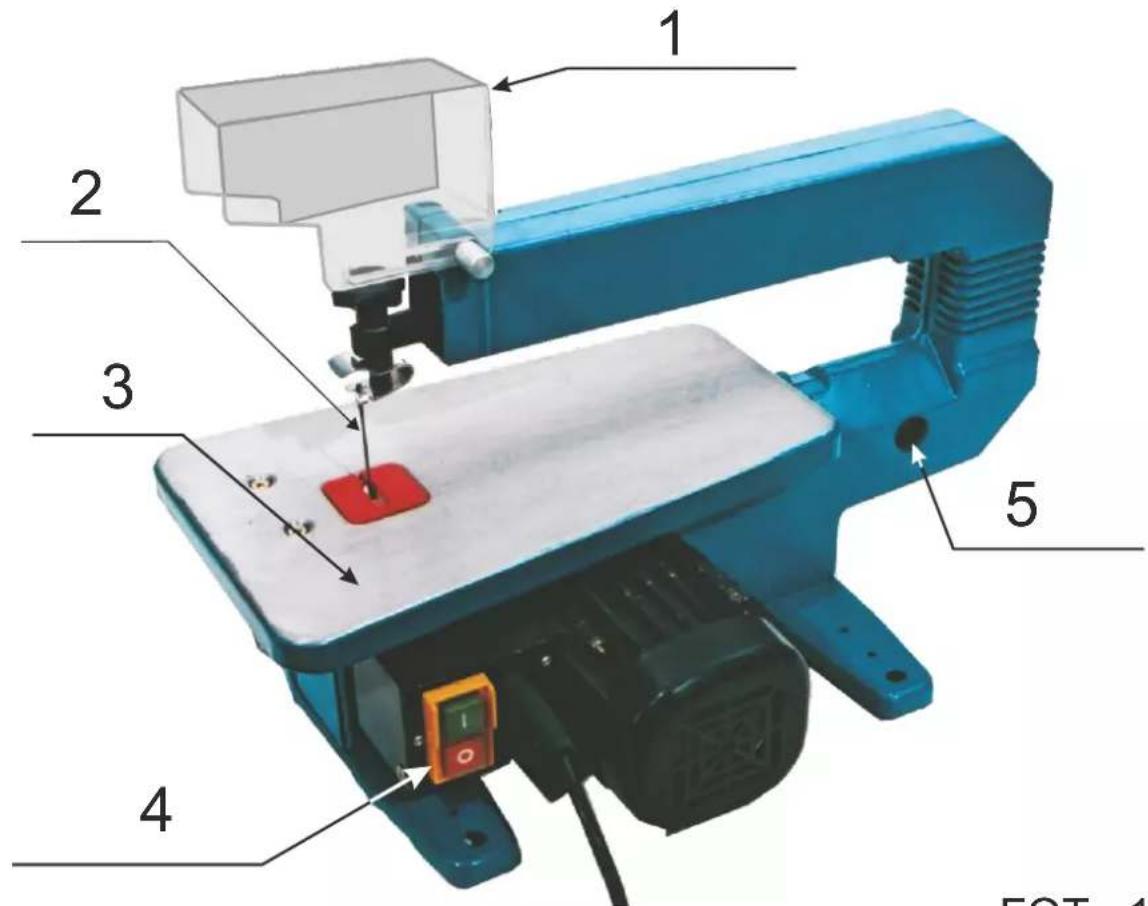

FOT. 1

6 7 8

FOT. 2

9

FOT. 3

A RYS.1 B

KJD12B 240V 230V ~ 50Hz M 85 W 0,65 A 1400 n¹ C RYS. 2

1 - Osłona bezpieczeństwa (Fot. 1)
2 - Piła włośnicowa (Fot.1)
3 - Stół roboczy (Fot. 1)
4 - Włącznik urządzenia (Fot. 1)
5 - Punkt smarowania (Fot. 1)
6 - Śruba zaciskowa osłony górnej (Fot. 2)
7 - Zacisk blokady pochylenia stołu roboczego (Fot. 2)
8 - Wskaźnik skali kątowej (Fot. 2)
9 - Pokrętło regulacji naciągu piły włośnicowej
Rys. 1 - Sposób mocowania piły włośnicowej w gnieździe zaczepowym

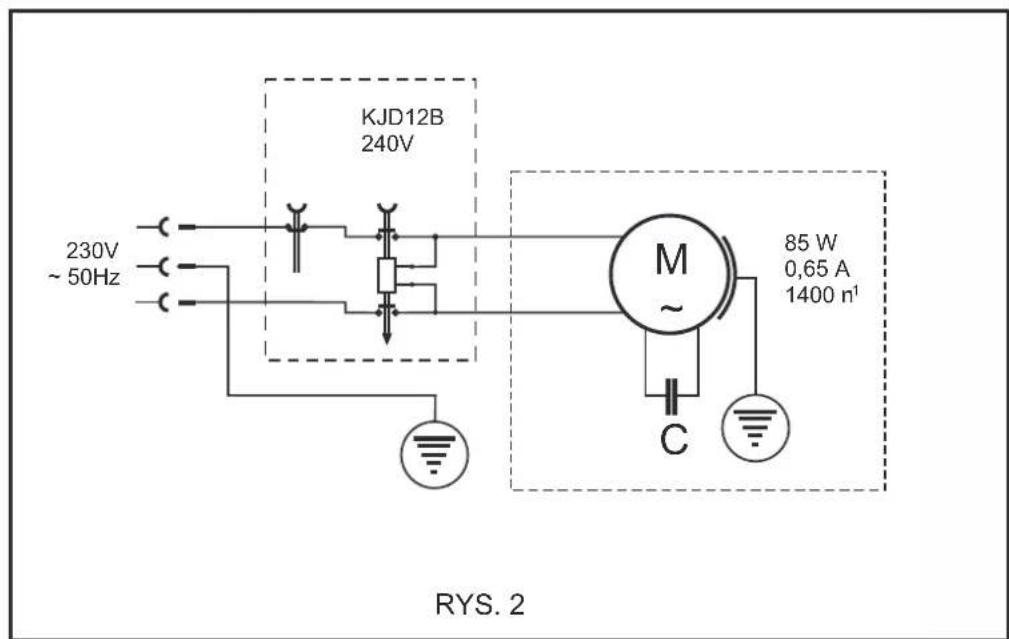

Rys. 2 - Schemat elektryczny
Rys. 3 - Rysunek złożeniowy

OPIS ZASTOSOWANYCH PIKTOGRAMÓW

NAKAZ: PRZED UŻYCIEM PRZECZYTAĆ INSTRUKCJĘ!

NAKAZ: STOSOWAĆ OKULARY OCHRONNE!

NAKAZ: UŻYWAĆ OCHRONNIKÓW SŁUCHU!

NAKAZ: STOSOWAĆ ŚRODKI OCHRONY DRÓG ODDECHOWYCH!

PRĘDKOŚĆ OBROTOWA

DŁUGOŚĆ PIŁY

MOC URZĄDZENIA

MAKSYMALNA WYSOKOŚĆ CIĘCIA W PIONIE

DŁUGOŚĆ RAMIENIA

2. Bezpieczeństwo pracy

! UWAGA

Prosimy o dokładne zapoznanie się z treścią tego rozdziału, celem maksymalnego ograniczenia możliwości powstania urazu bądź wypadku, spowodowanego niewłaściwą obsługą lub nieznajomością Przepisów Bezpieczeństwa Pracy.

Urządzenie może użytkować osoba, która dokładnie zapoznała się i zrozumiała treść Instrukcji Obsługi.

Urządzenie może być obsługiwane tylko przez osoby pełnoletnie, zdolne do jego obsługi, które zapoznały się z niniejszą Instrukcją Obsługi, zrozumiały jej treść i zostały przeszkolone w zakresie użytkowania urządzenia.

Użytkownik, tj. ten, kto wykorzystuje urządzenie lub zleca jego obsługę odpowiednim i przeszkolonym osobom, musi zapewnić, że personel przeszedł odpowiednie przeszkolenie w zakresie użytkowania urządzenia.

Ogólne warunki bezpieczeństwa miejsca pracy

1. Należy utrzymywać strefę pracy w porządku i czystości. Stanowisko żle oświetlone, na którym jest nieporządek może być przyczyną wypadku.

2. Nie pracować urządzeniem w pobliżu środków wybuchowych (łatwopalnych, gazów, pyłu itp.) Podczas pracy urządzeniem wytwarzane są iskry mogące być przyczyną zapłonu

3. Dzieci nie mogą przebywać w pobliżu urządzenia w trakcie pracy. Urządzenie musi być tak przechowywane, aby było niedostępne dla dziecka. Przebywanie osób trzecich może skutkować utrata kontroli nad urządzeniem.

Bezpieczeństwo elektryczne

1. Wtyczka musi być dopasowana do gniazda zasilającego. Zabronione jest używanie przewodów, w których wtyczka była przerabiana. Zabronione jest używanie adapterów wtyczki z uziemieniem ochronnym. Nie modyfikowane wtyczki i odpowiednie gniazda zmniejszają ryzyko powstania wypadku.
2. Unikać kontaktu z uziemioną powierzchnią np. lodówek, radiatorów, rur. Porażenie prądem jest większe, gdy ciało użytkownika jest uziemione.
3. Nie wystawiać urządzenia na działanie deszczu i wilgoci. Przedostanie się wody do urządzenia zwiększa ryzyko porażenia prądem.
4. Dbać o przewód zasilający. Ñigdy nie używać przewodu do przenoszenia narzędzia, ciągnięcia lub wyciągania wtyczki z kontaktu. Przewód zasilający chronić przed działaniem ciepła, oleju, ostrych krawędzi lub ruchomymi częściami urządzenia.
5. Pracując narzędzia, które przeznaczone są do pracy na zewnątrz należy używać odpowiednich przedłużaczy (do pracy na zewnątrz pomieszczeń). Zastosowanie odpowiedniego przedłużacza zmniejsz ryzyko porażenia prądem. Jeżeli urządzenie pracuje w wilgotnej atmosferze sieć zasilająca musi być wyposażona w zabezpieczenie różnicowo-prądowe (RDC).

Bezpieczeństwo osób

1. Zachować ostrożność. Podczas pracy narzędziem należy pracować z rozwagą i ostrożnością. Nie używać narzędzia, gdy jest się zmęczonym, pod wpływem leków, alkoholu lub innych środków odurzających (np. narkotyki). Nieuwaga może być przyczyną powstania urazu ciała.
2. W trakcie pracy należy używać środki ochrony indywidualnej: okulary ochronne, ochronniki słuchu 10 dB, środki ochrony dróg oddechowych, zalecaną odzież ochronną.

Noszenie wyposażenia ochronnego dostosowanego do rodzaju pracy elektronarzędzia zmniejsza ryzyko powstania obrażeń ciała.

1. Należy unikać niezamierzonego uruchomienia narzędzia. Zawsze należy upewnić się przed włożeniem wtyczki do kontaktu sieci zasilającej, czy wyłącznik jest w pozycji wyłączony. Podłączenie narzędzia do sieci zasilającej, przenoszenie, podczas gdy palec znajduje się na włączniku może być przyczyną wypadku.

2. Usunąć, wszelkie klucze narzędzia nastawcze przed uruchomieniem narzędzia. Klucze, narzędzia umieszczone w ruchomych częściach urządzenia mogą być przyczyną wypadku.

3. Starać się nie przyjmować nienaturalnych pozycji przy pracy. Pozycja w trakcie pracy musi gwarantować utrzymanie równowagi i stabilność. Gwarantuje to lepsze panowanie nad narzędziem.

4. Należy mieć odpowiedni ubiór roboczy. Stój nie powinien być lużny, nie powinno się nosić luźniej i długiej bizuterii.

5. Luźne włosy, luźne części stroju powinny być zabezpieczone przed możliwością przechwycenia przez ruchome części urządzenia.

6. Podczas pracy na zewnątrz zaleca się stosowanie anty poślizgowego obuwia.

7. Jeżeli można podłączyć do narzędzia urządzenie odsysające, wychwytujące pył, urobek należy upewnić się, że są prawidłowo podłączone i będą prawidłowo użyte. Urządzenia odsysające polepszają warunki pracy i zmniejszają ryzyko powstania obrażeń ciała.

8. Należy unikać niezamierzonego uruchomienia narzędzia. Zawsze należy upewnić się przed włożeniem wtyczki do kontaktu sieci zasilającej, czy wyłącznik jest w pozycji wyłączony. Podłączenie narzędzia do sieci zasilającej, przenoszenie, podczas gdy palec znajduje się na włączniku może być przyczyną wypadku.

9. Usunąć, wszelkie klucze narzędzia nastawcze przed uruchomieniem narzędzia. Klucze, narzędzia umieszczone w ruchomych częściach urządzenia mogą być przyczyną wypadku.

10. Starać się nie przyjmować nienaturalnych pozycji przy pracy. Pozycja w trakcie pracy musi gwarantować utrzymanie równowagi i stabilność. Gwarantuje to lepsze panowanie nad narzędziem.

11. Należy mieć odpowiedni ubiór roboczy. Stój nie powinien być lużny, nie powinno się nosić luźniej i długiej biżuterii.

12. Lużne włosy, lużne części stroju powinny być zabezpieczone przed możliwością przechwycenia przez ruchome części urządzenia.

13. Podczas pracy na zewnątrz zaleca się stosowanie anty poślizgowego obuwia.

14. Jeżeli można podłączyć do narzędzia urządzenie odsysające, wychwytujące pył, urobek należy upewnić się, że są prawidłowo podłączone i będą prawidłowo użyte. Urządzenia odsysające polepszają warunki pracy i zmniejszają ryzyko powstania obrażeń ciała.

Obsługa urządzenia i jego eksploatacja

1. Nie przeciązać urządzenia. Do pracy należy używać narzędzi przeznaczonych do danego typu pracy Dobry dobór narzędzia do wykonywanej pracy zwiększa wydajność i zwiększa bezpieczeństwo.

2. Nie używać urządzenia, w którym nie działa wyłącznik/włącznik. Tak wadliwe urządzenie należy oddać do naprawy.

3. Wyjąć wtyczkę z kontaktu (źródła zasilania) lub usunąć akumulator przed każdorazowym regulowaniem urządzenia, wymianą osprzętu lub zaprzestaniu pracy. Operacja ta zabezpiecza użytkownika przed niekontrolowanym uruchomieniem urządzenia.

4. Urządzenie należy przechowywać w taki sposób aby nie było dostępne dla dzieci, w suchyn bezpiecznym miejscu. Osoby które nie zapoznały się z powyższymi punktami przepisów nie mogą obsługiwać tego urządzenia. Osoby nie znające przepisów bezpieczeństwa nie mające doświadczenia w obsługde urządzenia są narażone na spowodowanie wypadku.

5. Urządzenie musi być poddawane przeglądom technicznym. Kontroli należy poddawać mocowania, prawidłowość działania części ruchomych, czy nie są zblokowane. Kontrola powinna obejmować sprawdzenie czy części nie są uszkodzone, pęknięte i nie będą powodem nieprawidłowego działania urządzenia. Wadliwe części należy oddać do naprawy.

6. Utrzymywać w czystości narzędzia robocze.

7. Używanie elektronarzędzia, akcesoriów, narzędzi dodatkowych musi być zgodne z tą instrukcją. Nie przestrzeganie tych zasad może doprowadzić do powstania niebezpiecznych sytuacji.

8. Operator urządzenia zawsze powinien pracować zgodnie z instrukcją użytkowania.

9. Użytkownik powinien podnosić ładuńek z podłogi z najmniejszą możliwą prędkością. Podczas podnoszenia ładunku z podłoża lina powinna być napięta.

10. Nie próbować podnoszenia, jeżeli ładunek jest żablokowany lub przymocowany. Nie ciągnąć ładunku ukośnie w poziomie.

11. Należy unikać impulsowania (np. wielokrotnego włączania i zatrzymywania silnika) Serwis

12. Naprawę elektronarzędzia może wykonywać jedynie wykwalifikowany fachowiec, przy zastosowaniu oryginalnych części. Postępowanie takie gwarantuje zachowanie bezpieczeństwa urządzenia.

3. Przeznaczenie urządzenia

Wycinarka włośnicowa jest produktem technologicznie zaawansowanym zaprojektowanym do cięcia wszelkiego typu drewna, materiałów drewnopochodnych (sklejka, płyty wiórowe, itp.) tworzyw sztucznych. Maszyna przeznaczona jest do cięcia niewielkich elementów drewnianych. Wykonuje operacje: piłowania wzdłużnego, piłowania poprzecznego, piłowanie skośne. Jednak jej podstawowym zastosowaniem jest piłowanie wzdłuż zarysu krzywoliniowego linii traserskiej, (opisane w dalszej części instrukcji.)

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nie opisane w Instrukcji Obsługi będą traktowane za bezprawne i powodują natychmiastową utratę Praw Gwarancyjnych. Niezgodne z przeznaczeniem użytkowanie, bądź niezgodnie z Instrukcją Obsługi spowoduje natychmiastową utratę Praw Gwarancyjnych.

4. Ograniczenia użycia

Wycinarka włośnicowa model A 044070 może być użytkowana tylko zgodnie z zamieszczonymi poniżej "Dopuszczalnymi warunkami pracy".

Maszyna może być użytkowana tylko i wyłącznie z brzeszczotami włóśnicowymi wyposażonymi w sworznie zaczepowe. Szczegółowe informacje zawarto w części “Zalecane piły włóśnicowe”.

Przecinarka nie może być stosowana do cięcia świeżego drewna (gałęzi,okrąglaków itp.).

W konstrukcji i budowie urządzenia nie przewidziano zastosowania wyrzynarki do prac profesjonalnych i zarobkowych. Wyrzynarka przeznaczona jest wyłącznie dla majsterkowiczów i użytku domowego.

Niedopuszczalne jest także montowanie brzeszczotów przeznaczonych do cięcia innych materiałów (metale, ceramika, płyty gipsowo-kartonowe itp.). Zabronione jest również cięcie innych materiałów, które nie są drewnem lub tworzywami sztucznymi.

5. Dane techniczne

Typ maszyny A 044070

Rodzaj napędu Silnik indukcyjny dwufazowy

Napięcie pracy 230V \~50Hz

Moc znamionowa silnika 85W

Obroty silnika 1440/min

Wyłącznik elektryczny KJD12B 240V elektromagnetyczny z zabezpieczeniem

przy zaniku napięcia

Liczba skoków roboczych

ramienia 1440 skoków/min

Wysieg ramienia (w poziomie) 330 mm

Długość skoku roboczego

piły włośnicowej 19 mm

Max grubość obrabianego materiału 22 mm

Masa urządzenia 7 kg

Wymiary stołu roboczego 275 mm x 140 mm

Zakres pochyleń stołu roboczego 0 stopni do 45 stopni

Emisja hałasu (wg ISO 7960 Aneks A 2/95

Poziom mocy dźwięku LwA poniżej 86 dB (A)

Poziom ciśnienia dźwięku LPA poniżej 85 dB (A)

Niepewność pomiaru KwA 3 dB (A)

Niepewność pomiaru KpA 3 dB (A)

Ochrona przed dostępem bezpośrednim IP20

S2 praca dorywcza, czas pracy z obciążeniem 10 min

Maszyna może być użytkowana tylko w pomieszczeniach zamkniętych, o sprawnie działającej wentylacji.

6. Przygotowanie do pracy

Maszyna powinna być ustawiona na płaskiej, równej powierzchni, w miejscu dobrze oświetłonym. W podstawie maszyny znajdują się 4 otwory służące do mocowania z podłożem. Mocowanie powinno być tak wykonane aby, istniała możliwość łatwego demontażu. Praca maszyną nie przymocowaną do podłoża jest zabroniona.

7. Podłączanie do sieci

Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej.

Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego oraz nominalnej wartości bezpiecznika w zależności od mocy urządzenia podano w poniższej tabeli:

Moc urządzenia [W]	Minimalny przekrój przewodu [mm2]	Minimalna wartość bezpiecznika typu C [A]
<700	0,75	6
700÷1400	1	10
1400÷2300	1,5	16
>2300	2,5	16

Instalacja powinna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy.

Okresowo sprawdzać stan techniczny kabla zasilającego. Nie ciągnąć za kabel zasilający.

8. Włączanie urządzenia

Ustawić osłonę kilka milimetrów ponad obrabianym przedmiotem, zacisnąć śrubę blokującą osłonę (Fot. 2). Zmiany kąta pochylenia stołu roboczego dokonujemy po poluzowaniu zacisku. Wartość kątową pochylenia stołu roboczego nastawiamy na skali kątowej (Fot. 2) Obok zacisku umieszczona jest skala kątowa ze wskaźnikiem pochylenia.

Do uruchamiania i zatrzymywania urządzenia służą przyciski I i O (Fot. 1)

9. Użytkowanie urządzenia

Podstawowe zasady pracy wycinarką włośnicową:

A. Cięcie materiału tylko w czasie ruchu piły włośnicowej w dół.
B. Kierunek cięcia należy wymuszać odpowiednim przemieszczaniem obrabianego materiału.
C. Dostosowanie materiału do piły włóśnicowej należy wykonywać przy użyciu siły, tak aby brzeszczot uginał się w niewielkim stopniu.
D. Najlepsze rezultaty uzyskuje się tnąc materiał o grubości nie większej niż 14mm.
E. W przypadku cięcia grubszych elementów tempo cięcia zmniejsza się w znacznym stopniu. Cięcie takich elementów prowadzić należy z wielką ostrożnością. Nie należy skręcać i naciągać piły włóśnicowej - nadmierne obciążenie piły prowadzi do jej zerwania.
F. Aby uzyskać bardzo dobrą jakość cięcia należy wymieniać piłę włośnicową po przepracowaniu od 0,5 do 2 godzin. Dla miękkich i cienkich elementów czas prawidłowego funkcjonowania wydłuża się - dla grubych i twardych elementów praca ulega skróceniu.
G. Ostrza skrawające piły włóśnicowej są przygotowane do cięcia drewna i materiałów drewnopochodnych. W przypadku cięcia płyt wiórowych - z uwagi na obecność w strukturze wypełniaczy powodujących szybkie tępienie się piły - wiąże się z przyspieszonym tępieniem się narzędzia i w efekcie zrywaniem się piły.
H. Cięcie wzdłuż zarysu krzywoliniowego jest możliwe, jednak promień skrętu nie może być mniejszy niż ok. 2 mm.
I. Wykonywanie cięć krzywoliniowych wymaga zmniejszenia posuwu (w stosunku do cięcia prostoliniowego) w tym większym stopniu im krzywizna łuku jest większa.
J. Siłę docisku do brzeszczotu ustalamy doświadczalnie. Nauka umiejętnościgo posługiwania się urządzeniem wiąże się zwykle z zerwaniem kilku brzeszczotów.
K. Dla wygody użytkowania brzeszczot może być mocowany w dwu wzajemnie prostopadłych kierunkach. Linia cięcia może być prostopadła albo równoległa do ramienia maszyny. Szczegóły mocowania w gnieździe zaczepowym wyjaśnia rysunek.
L. Jeżeli krawędź cięcia ma być nie prostopadła (pochylenie do 45 stopni) do powierzchni obrabianego materiału należy pochylić stół roboczy. W pierwszej kolejności luzujemy zacisk blokady pochylenia stołu roboczego. Na skali kątowej nastawiamy żądaną wartość. Zaciskamy zacisk. Praca z pochylonym stołem roboczym wymaga sporego doswiadczenia.

10. Bierzące czynności obsługowe

Bieżące czynności obsługowe - także wymianę piły włośnicowej - należy prowadzić przy wyjętej z gniazdka wtyczce.

Po każdych 50 godzinach pracy nasmarować łożyska ramienia. Dostęp do łożysk uzyskujemy po wyjęciu zaślepek (41) pokazanych na rysunku złożeniowym, lub (Fot. 1) Zalecany jest olej (SAE 20) o dużej zdolności penetracyjnej, rodzaju WD-40.

Okresowo oczyszczać komorę ramienia z wiórów. Dostęp do komory uzyskujemy po zdemontowaniu pokrywy (33). Odkręcić należy śrubę (19) i 2 śruby (36). Montaż należy wykonać w kolejności odwrotnej.

Zamocowanie, wymiana piły włośnicowej:

Poluzować naciąg piły włośnicowej kręcąc pokrętłem oznaczonym na (Fot. 3) przeciwnie do ruchu wskazówek zegara. Wysunąć brzeszczot z zaczepu górnego, następnie z dolnego. Założyć nowy brzeszczot, tak aby zęby były skierowane w stronę stołu roboczego. Wsuwanie piły do dolnego gniazda zaczepowego należy obserwować przez szczeliny wykonane w pokrywie (33) Odwrotnie założony brzeszczot ulegnie zerwaniu tuż po rozpoczęciu cięcia, praca błędnie założonym narzędziem jest niebezpieczna. Przytrzymując piłę włośnicową jedną ręką, drugą należy pokręcać pokrętłem zgodnie z ruchem wskazówek zegara i naprężyć piłę.

Dla wygody pracy piła włośnicowa może być założona w dwu pozycjach: A- cięcie wzdłuż ramienia wyrzynarki; B- cięcie w poprzek ramienia wyrzynarki (Rys. 1).

Dobór siły naciągu piły włośnicowej:

Przy doborze siły naciągu kierować się należy następującymi zasadami:

-Nadmierny naciąg piły prowadzi do zerwania piły włośnicowej.

- Mały naciąg sprawia, iż piła włóśnicowa w czasie pracy ugina się nadmiernie i w efekcie pęka, albo wypada z gniazd zaczepowych.

Zalecane piły włośnicowe:

Wyrzynarka jest wyposażona fabrycznie w piły włośnicowe długości 130 mm o liczbie zębów 68. Użytkować można dowolną piłę włośnicową wyposażoną w sworzniowy system mocowania (rozstaw sworzni 127 mm) przeznaczoną do cięcia drewna. Bardzo przydatny okazuje się zestaw pił włośnicowych (nr katalogowy A 044071) złożony z pił: 34 zębów; 35 (z); 63 (z); 72 (z), 85 (z). Brzeszczoty o małej liczbie zębów należy stosować do grubych i miękkich materiałów. Materiały cienkie należy obrabiać piłami o dużej liczbie zębów.

11. Samodzielne usuwanie usterek

PROBLEM
PRZYCZYNA
ROZWIAZANIE

Pęka piła	Zbyt duży naciągNadmiernie obciążona piła włośnicowaZastosowano niewłaściwie dobrany brzeszczotNadmiernie skręcona piła w czasie cięcia	Zmniejszyć naciągZmniejszyć siłę dosuwu materiału Założyć brzeszczot o większej liczbie zębówZmniejszyć tempo cięcia.Zmniejszyć krzywiznę cięcia
Silnik nie włącza się	Uszkodzony przewód zasilającyUszkodzone gniazdkoUszkodzony silnik	Wymienić przewód zasilającyZmienić gniazdko, głębiej wcisnąć wtyczkęPrzekazać urządzenie do serwisu (patrz uwagi Końcowe)
Większa niż normalnie wibracja urządzenia	Niewłaściwie założona piła włośnicowaNiewłaściwie przygotowana powierzchnia do mocowania maszynyŚruba blokady położenia stołu jest poluzowanaPoluzowane śruby mocujące silnik	Zgodnie z instrukcją założyć piłęZmienić miejsce mocowania, np. przymocować do grubszego blatuDokręcić zgodnie z instrukcją śrubę blokadyDokręcić śruby mocujące (8) silnik elektryczny
Płaszczyzna cięcia nie jest prostopadła	Piła włośnicowa niewłaściwie ustawiona w zaczepachWskaźnik kąta pochylenia nie jest ustawiony we właściwym miejscu	Zgodnie z instrukcją założyć piłęPrzy pomocy kątownika ustawić stół roboczy prostopadle do piły.Skorygować położenie wskaźnika, ustawiając go naprzeciw wartości O.

12. Kompletacja urządzenia, uwagi końcowe

1. Wyrzynarka włośnicowa. 2. Oślona bezpieczeństwa. 3. Piła włośnicowa (1 szt.)

Uwagi końcowe:

Przy zamawianiu części zamiennych prosimy podać numer seryjny maszyny umieszczony na obudowie głowicy. Prosimy opisać uszkodzoną część, podając orientacyjny termin zakupu przecinarki.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w Karcie Gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu(sprzedawca zobowiązany jest przyjąć reklamowany produkt),albo przesłać do Serwisu Centralnego DEDRA - EXIM (adres w Karcie Gwarancyjnej).

Prosimy uprzejmie dołączyć kartę gwarancyjną wystawioną przez Importera. Bez tego dokumentu naprawa będzie traktowana jako pogwarancyjna.

Po okresie gwarancyjnym naprawy wykonuje Serwis Centralny. Uszkodzony produkt należy przesłać do do Serwisu (koszty wysyłki pokrywa użytkownik).

13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych. Użytkownicy w krajach Unii Europejskiej:

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską:

Taki symbol dotyczy tylko krajów Unii Europejskiej.

W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

14. Wykaz części do rysunku złożeniowego

Numer Liczba na rys Nazwa części sztuk

1. Podkładka sprężysta	2
2. Podkładka 2
3. Obudowa (l) 1
4. Panewka	2
5. Ramię	1
6. Podkładka 1
7. Pokrętło napinacza	1
8. Śruba M6 x 20	3
9. Podkładka 3
10. Obudowa (p) 1
11. Silnik z wyłącznikiem	1
12. Stolik roboczy 1
13. Wkładka 1
14. Wkręt mocujący	2
15. Płytka wskaźnikowa	1
16. Podkładka 1
17. Śruba blokująca	1
18. Śruba specjalna	1
19. Wkręt	1
20. Podkładka	1
21. Wskaźnik skali	1
22. Łapa	2
23. Podkładka	4
24. Podkładka sprężysta	4
25. Śruba M6 x 16	4
26. Płytka	1
27. Podkładka 2
28. Wkręt M4 x 6	2
29. Nakrętka spec.	1
30. Oślona	1
31. Pierścień osadczy	1
32. Śruba M6 x 60	1
33. Obudowa dolna	1
34. Podkładka 2
35. Podkładka sprężysta	2
36. Wkręt M5 x 8	2
37. Podkładka 4
38. Podkładka sprężysta	4
39. Wkręt M4 x 25	4
40. Wkręt M4 x 35	2
41. Zaślepka	2
42. Podkładka sprężysta	2
43. Śruba specjalna	2
44. Popychacz	1
45. Łożysko Z529	2
46. Podkładka specjalna	2
47. Płytka mocująca górna	1
48. Wkręt M4 x 10	1
49. Płytka mocująca dolna	1
50. Wałek mimośrodowy	1
51. Śruba M6 x 10	1
52. Napinacz	1
53. Brzeszczot	1
54. Podkładka	1
55. Podkładka sprężysta	1
56. Śruba ampulowa M5 x 12	1

NOTATKI

W domu możesz zrobić z nami wszystko!

Dziękujemy za dokonanie wyboru elektronarzędzi DEDRA.

Zapraszamy do wypróbowania także innych naszych narzędzi i elektronarzędzi, przeznaczonych do obróbki drewna, ceramiki i metalu.

Wśród nich znajdą Państwo między innymi:

	Pilarki tarczowe do drewna stołowe, taśmowe, ręczne oraz kątowe 600 W - 3000 W
	Strugarki grubościowe, wyrówniarki oraz strugi elektryczne ręczne
	Wyrzynarki przenośne
	Przecinarki do płytek ceramicznych z tarczami diamentowymi
	Młotowiertarki, wiertarki stołowe i ręczne, wiertarko-wkrętarki akumulatorowe
	Przecinarki taśmowe do metalu
	Szlifierki kątowe
	Wciągniki elektryczne
	Piły tarczowe do drewna z węglikami spiekanymi oraz uniwersalne o średnicach do 600 mm
	Diamentowe piły tarczowe do cięcia ceramiki oraz jej szlifowania o średnicach 110 mm-350 mm
	Diamentowe koronki do ceramiki
	Wycinacze otworów z nasypem węglika wolframu oraz pilniki
	Otwornice do drewna
	Mieszaki do zapraw, tynków, klejów oraz farb
	Komplety kluczy, nasadek, końcówek roboczych
	Wkrętaki, kombinerki, szczypce, cęgi
	Zestawy wierteł do drewna, ceramiki i metalu
	Zestawy wierteł oraz dług do młotowiertarek
	Piły ręczne oraz brzeszczoty
	Miarki zwijane oraz składane, noże
	Poziomnice, poziomnice laserowe, poziomnice wodne, łaty murarskie
	Noże do szkła, przyssawki, oleje
	Torby narzędziowe
	oraz wiele innych narzędzi i akcesoriów

Zapraszamy do odwiedzenia naszej strony internetowej www.dedra.pl lub bezpośredni kontakt z nami. Wszelkich niezbędnych informacji udzielą Państwu nasi pracownicy z działów handlowego oraz technicznego. Do Państwa dyspozycji jest serwis elektronarzędzi DEDRA z możliwością zakupu dowolnej części zamiennej do wszystkich naszych maszyn.

Karta Gwarancyjna

Pieczęć sprzedawcy

Data i podpis

Nr katalogowy: A044070

Nazwa: Wyrzynarka stołowa

Numer seryjny:

Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

WARUNKI GWARANCJI

1. Gwarantujemy sprawne działanie produktu, zgodnie z warunkami techniczno - użytkowymi opisanymi w Instrukcji Obsługi. Udzielamy gwarancji na okres 24 miesięcy licząc od daty zakupu uwidocznionej w niniejszym dokumencie. Gwarancja obowiązuje na całym terenie Rzeczypospolitej
   Polskiej i UE. Adresy serwisów dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu dla danego kraju zobowiązania gwaranta realizuje serwis centralny.
2. Gwarantowi przysługuje uprawnienie do wyboru sposobu zaspokojenia uznanych roszczeń gwarancyjnych (nieodpłatna naprawa, wymiana produktu na nowy lub odstąpienie od umowy).
3. Gwarancja obejmuje wyłącznie uszkodzenia powstałe w okresie obowiązywania gwarancji, które wyniknęły z przyczyn tkwiących w sprzedanym produkcie lub nieprawidłowości spowodowanych złą technologią wykonania.
4. Wady ujawnione w okresie gwarancyjnym będą usunięte przez DEDRA-EXIM w terminie nie dłuższym niż 14 dni roboczych od dnia dostarczenia do serwisu. Czas naprawy może się przedłużyć w wypadku konieczności sprowadzenia części niezbędnych do naprawy, o czym użytkownik zostanie powiadomiony.

5. Reklamowany produkt winien być dostarczony do punktu sprzedaży. Warunkiem rozpatrzenia reklamacji jest :

6. przedstawienie prawidłowo wypełnionej Karty Gwarancyjnej,

7. przedstawienie dokumentu potwierdzającego fakt dokonania zakupu wraz z datą sprzedaży (np. paragon, faktura VAT)
8. dostarczenie pełnej kompletacji zgodnie z punktem „kompletacja” w instrukcji obsługi.
9. Gwarancja nie obejmuje wad powstałych w wyniku:
10. użytkowania niezgodnego z przeznaczeniem i zaleceniami Instrukcji Obsługi,
11. przeciążenia urządzenia, prowadzącego do uszkodzenia silnika, elementów przekładni mechanicznej lub innych elementów urządzenia,
12. dokonywania napraw przez osoby nieupoważnione,
13. dokonywania modyfikacji w konstrukcji,
14. uszkodzeń mechanicznych, fizycznych, chemicznych, spowodowanych siłami i czynnikami zewnętrznymi, zanieczyszczeniem mikrośrodowiska
15. uszkodzeń będących następstwem: montażu niewłaściwych części lub osprzętu, stosowania niewłaściwych smarów, olejów, środków konserwujących
16. Gwarancji nie podlegają części ulegające naturalnemu zużyciu w czasie eksploatacji takie jak: bezpieczniki termiczne, szczotki elektrografitowe, linki napędowe, paski klinowe, uchwyty narzędziowe, końcówki robocze elektronarzędzi (piły tarczowe, wiertła, frezy, itp.).
17. Tabcliczka znamionowa urządzenia powinna być czytelna. Reklamowany egzemplarz należy dokładnie zabezpieczyć przed uszkodzeniami w transporcie. Na ile to możliwe dostarczyć w oryginalnym opakowaniu.

dokładnie zabezpieczyć przed uszkodzeniami w transporcie. Na ile to możliwe dostarczyć w oryginalnym opakowaniu.

Oświadczenie Nabywcy

Warunki gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

DEDRA EXIM S p. z o.o. 05-800 Pruszków u 1.3 Maja 8 tel: [phone] fax: [phone] http://www.dedra.p1 e-mail: info@dedra.p1
ADNOTACJE O DOKONA NYCH NAPRAWACH
A044070

L.P.	Data zgłoszenia do naprawy	Data wykonania naprawy	Zakres naprawy , opis czynności naprawczych	Podpis wykonującego naprawę
