INSTRUKCJA OBSŁUGI AR-66XL ART

Krok 1) MONTAŻ DO ŚCIANY Z CEGŁY LUB BETONU
Należy wykorzystać płytę ścienna uchwytu jako szablon do
zaznaczenia punktów pod otwory. Do wybranego
miejsca na ścianie trzeba przyłożyć płytę ścienna uchwytu i przy
pomocy poziomicy ustawić ją prawidłowo, potem
zaznaczyć punkty
W zaznaczonych punktach na ścianie wywiercić
otwory i umieścić w nich kolki rozporowe (H).
Przyłożyć płyte ścienna, a następnie używajac
podkladek (J) włożyć w olwory wkrety (G)
i lekko wkreci
Przytrzymując całość dokręcić wkręty.

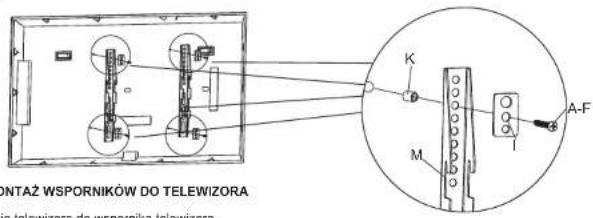

Krok 2) MONTAŻ WSPORNIKÓW DO TELEWIZORA
Przykrecenie telewizora do wspornika telewizora.
Należy dopasować śruby (A-F) oraz podkładki (I) do otworów telewizora
W niektórych przypadkach, w celu prawidłowego montażu należy dodatkowo

wykorzystać podkładki
dystansowe (K).

KROK 3) ZAWIESZANIE TELEWIZORA
Należy powiesić telewizor na uchwycie, jak pokazano na rysunku a następne dokręcić śrubami zabezpieczającymi (jak na rysunku obok)

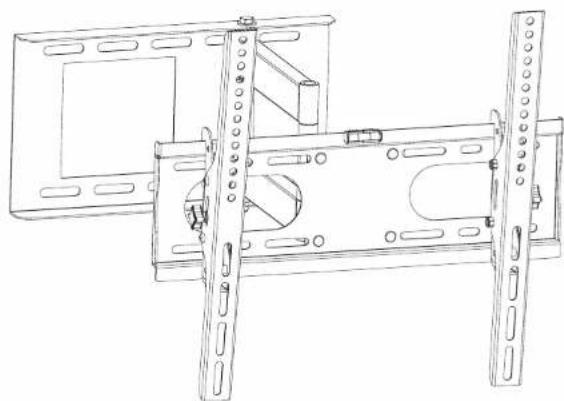

INSTRUKCJA INSTALACJI
UCHWYTU do TV LCD/LED

AR-66XL

Dziękujemy za wybór produktu marki ART

www.art-multimedia.pl

Dystrybuter: Multioffice Sp. 2 o.o.

30-390 Kraków, ul. Zawila 65D

www.multioffice.pl

OSTRZEŻENIE

1) Montaż uchwylu należy rozpocząć po dokładnym przeczytaniu instrukcji. W razie jakichkolwiek wątpliwości skontaktuj się z dystrybutorem.
2) Montażu należy dokonać zgodnie z zaleceniami producenta
3) Montażu powinna dokonać osoba z odpowiednimi umiejętnościami
4) Przed montażem należy upewnić się czy powierzchnia nośna jest wystarczająco wytrzymała
5) Nie należy przekraczać maksymalnych obciążeń.
6) Po zamontowaniu uchwytu upewnij się co do stabilności i trwałości montażu.
7) Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Używanie tego produktu na zewnątrz może doprowadzić do awarii i obrażeń ciała

ZALECENIA PRZY ODPAKOWYWANIU

■ Należy ostrożnie otworzyć karton, wyjąć zawartość i położyć na tekturowym arkuszu lub innej powierzchni zabezpieczającej przed uszkodzeniem.

Należy sprawdzić zawartość opakowania, porównując z listą części umieszczoną w lej instrukcji. Przed przystąpieniem do montażu, trzeba upewnić się. że nie brakuje żadnego elementu oraz że żadna z części nie jest uszkrodzona. Nie wolno używać części uszkrodzonych!

Należy uważnie przeczytać instrukcję przed rozpoczęciem instalacji!

WAŻNE UWAGI DOTYCZACE BEZPIECZENSTWA

Urządzenie należy ostrożnie instalować i używać. Prosimy postępować uważnie, zgodnie z kolejnymi krokami instalacji. Podczas instalacji należy używać odpowiedniego sprzętu ochronnego.
Należy zlecić instalację wykwalifikowanemu instalatorowi w przypadku gdy:
■ Instrukcja wydaje się niezrozumiała lub w czasie instalacji powstają jakiekolwiek zagrożenia dotyczące bezpieczeństwa
■ Typ i właściwości ściany na której ma być zamontowany uchwyt są nieznane.

Nie należy używać tego produktu w jakimkolwiek innym celu niż jego przeznaczenie!

Nie bierzemy odpowiedzialności za jakiekolwiek szkody, zranienia lub uszkodzenia powstałe na skutek niewłaściwego montażu, instalacji lub używania tego produktu.

Nie wolno przekraczać maksymalnego udźwigu uchwytu!

Uchwyt do telewizora musi zostać prawidłowo przytwierdzony do twardej, równej powierzchni ściany. Jeśli instalacja będzie nieprawidłowa, uchwyt może spaść, w wyniku czego może dojść do zranienia osób przebywających w pobliżu lub uszkodzenia uchwytu i TV.

Uwaga: Elementy montażowe oraz dołączone do zestawu części nie zostały zaprojektowane do instalacji na ścianach zbudowanych na stalowych wspomikach, jak i na ścianach z pustaków. Jeśli potrzebne do montażu narzędzia nie są dołączone do zestawu. Należy je zakupić we własnym zakresie, w specjalistycznym sklepie.

LISTA CZĘŚCI

Nazwa	Ilość w zest.	Indeks
Śruba M5x16	4	A
Śruba M5x30	4	B
Śruba M6x16	4	C
Śruba M6x30	4	D
Śruba M8x16	4	E
Śruba M8x30	4	F
Wkręt St6x50	6	G
Kolek rozporowy 8x50	6	H
Podkładka z 3 otworami	4	I
∅6.5x18x1.5 Podkładka	6	J
∅8.5x18x15 Separator	4	K
Płyta montazowa - ścienna	1	L
Wspornik telewizora	2	M
