INSTRUKCJA OBSŁUGI AR-18 ART

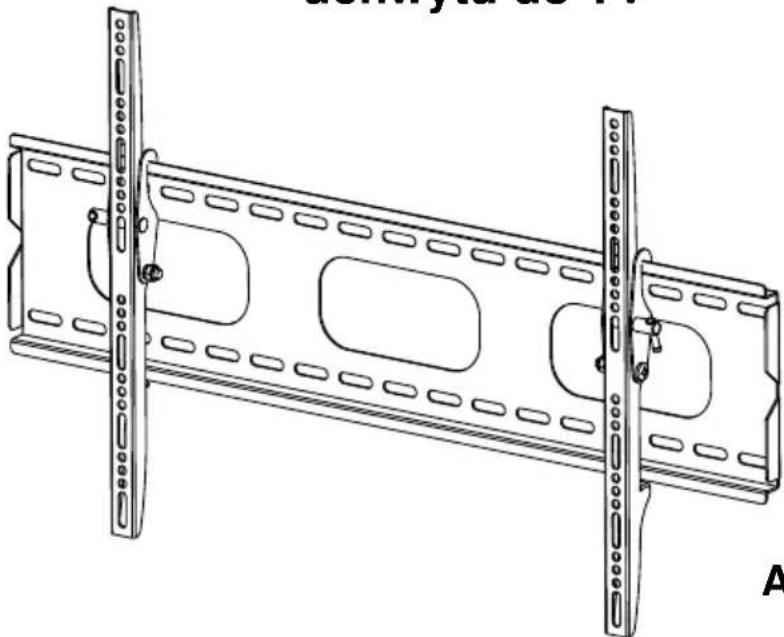

Instrukcja instalacji uchwytu do TV

■Należy ostrożnie otworzyć karton, wyjąć zawartość i położyć na tekturowym arkuszu lub innej powierzchni zabezpieczającej przed uszkodzeniem.
■Należy sprawdzić zawartość opakowania, porównując z listą części umieszczoną na drugiej stronie tej instrukcji. Przed przystąpieniem do montażu, trzeba upewnić się, że nie brakuje żadnego elementu oraz że żadna z części nie jest uszkodzona. Nie wolno używaj części uszkodzonych!
Należy uważnie przeczytać instrukcję przed rozpoczęciem instalacji!

WAŻNE UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

Urządzenie należy ostrożnie instalować i używać. Prosimy postępować uważnie, zgodnie z kolejnymi punktami. Podczas instalacji należy używać odpowiedniego sprzętu ochronnego.

Należy zlecić instalację wykwalifikowanemu instalatorowi w przypadku gdy:

■Instrukcja wydaje się niezrozumiała lub w czasie instalacji powstają jakiekolwiek zagrożenia dotyczące bezpieczeństwa
■Typ i właściwości ściany na której ma być zamontowany uchwyt są nieznane.

Nie należy używać tego produktu w jakimkolwiek innym celu niż jego przeznaczenie!

Nie bierzemy odpowiedzialności za jakiekolwiek szkody, zranienia lub uszkodzenia powstałe na skutek niewłaściwego montażu, instalacji lub używania tego produktu.

Uwaga

Uwaga!

Uchwyt do telewizora musi zostać prawidłowo przytwierdzony do ściany. Jeśli instalacja będzie nieprawidłowa, uchwyt może spaść, w wyniku czego może dojść do zranienia osób przebywających w pobliżu i/lub uszkodzenia uchwytu i TV.

Wymagane narzędzia

■ 5/32"(4mm) wiertło■ Śrubokręt

■ 3/8"(10mm) wiertło widiowe■ Wykrywacz słupków

■ Klucz lub zestaw kluczy■ Poziomica

Uwaga: Elementy montażowe oraz dołączone do zestawu części nie zostały zaprojektowane do instalacji na ścianach zbudowanych na stalowych wspornikach, jak i na ścianach z pustaków. Jeśli potrzebne do montażu narzędzia nie są dołączone do zestawu. Należy je zakupić we własnym zakresie, w specjalistycznym sklepie.

Lista dołączonych części

(1 szt.) Płyta ścienna-a

(1 szt.) Lewy wspornik monitora-b

(1 szt.) Prawy wspornik monitora-c

(4 szt.) M4x20 Śruba-e

(4 szt.) M5x20 Śruba-f

(4 szt.) M6x20 Śruba-g

(4 szt.) M8x30 Śruba-h

(4 szt.) M4 Podkładka zabezpieczająca-i

(4 szt.) M5 Podkładka zabezpieczająca-j

(4 szt.) M6 Podkładka zabezpieczająca-k

(4 szt.) M8 Podkładka zabezpieczająca-I

(4 szt.) M4/M5 Podkładka-m

(4 szt.) M6/M8 Podkładka-n

(6 szt.) Podkładka pod wkręt-p

(6 szt.) Kolek rozporowy-q

Krok 1

Montaż wsporników monitora do telewizora

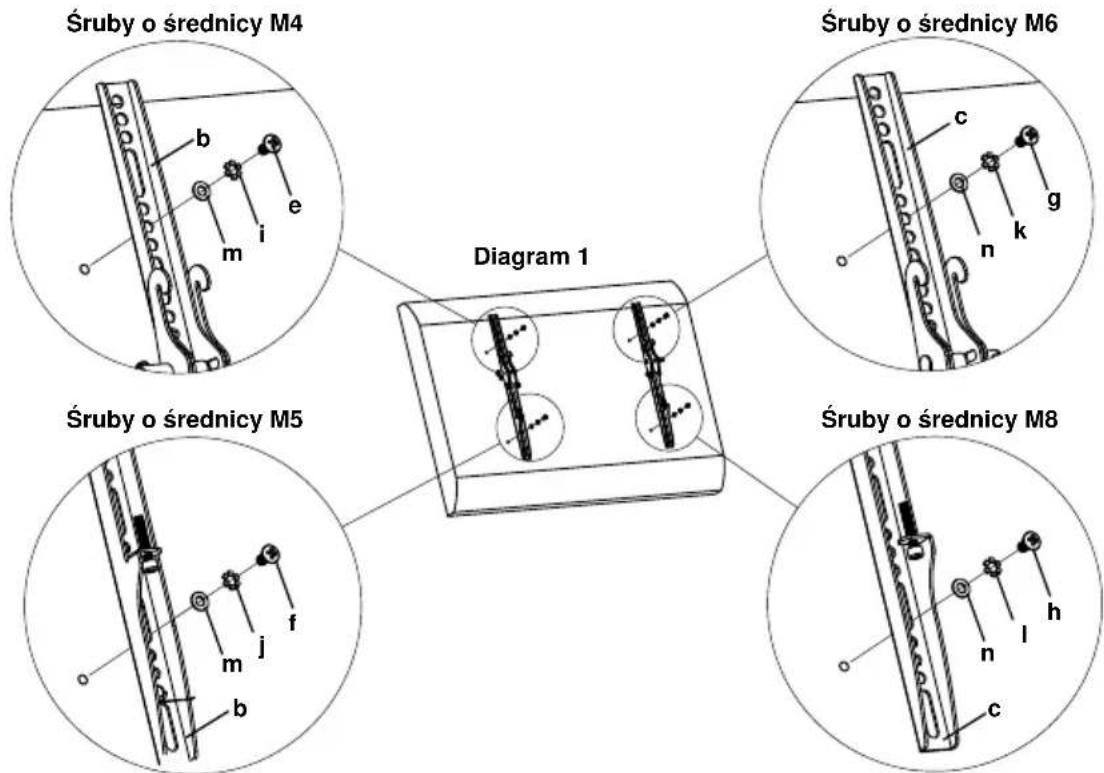

Należy upewnić się, że rozmiar Śrub (e, f, g, h) pasuje do telewizora, a następnie zapoznać się z poniższym schematem. Należy wkręcić Śrubę do telewizora używając odpowiednich Podkładek zabezpieczających (i, j, k, l) i Podkładek (m, n). Należy sprawdzić, czy Wsporniki telewizora (b,c) są wyśrodkowane w pionie i wypoziomowane względem siebie.

Krok 2

Montaż płyty ściennej do ściany

Montaż do ściany z cegły lub betonu

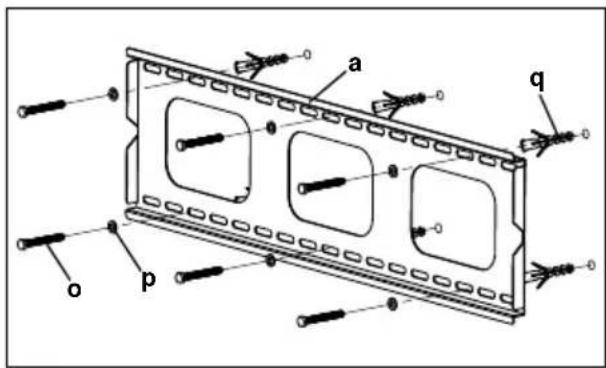

Użyj Płyty Sciennej (a) jako wzornika do wyznaczenia 6 miejsc na otwory. Trzy otwory w górnym rzędzie i trzy dodatkowe w dolnym. Upewnij się, że zaznaczone miejsca są wypoziomowane, oraz że jest co najmniej 150mm dystansu pomiędzy każdą parą otworów. Wywierć otwory w zaznaczonych miejscach używając wiertła do betonu 3/8" (10mm), na głębokość co najmniej 60mm. Umieść w otworach kołki rozporowe (q) w każdy wywiercony otwór. Upewnij się, że kołek rozporowy jest całkowicie wpuszczony w bęton (ceglę), nawet jeśli na ścianie znajduje się warstwa suchego tynku lub innego materiału. Przymocuj Płyte Scienną do ściany używając 6 Wkrętów (o) i 6 Podkładek pod wkręt (p) oraz 6 kołków rozporowych pokazanych na Diagramie 2A.

Montaż do ścian działowych z drewnianymi słupkami:

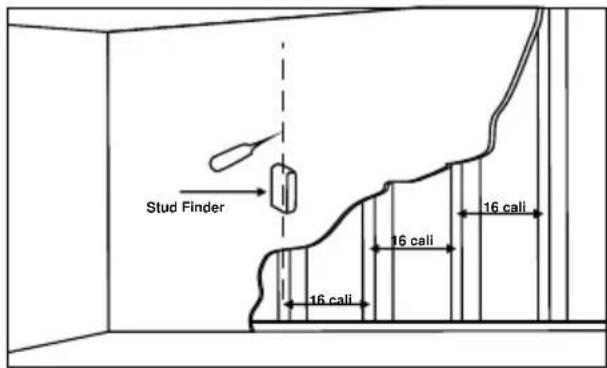

Płyta Ścienna (a) musi być zamontowana do dwóch ściennych słupków drewnianych oddalonych od siebie o minimum 406 mm. Użyj wysokiej jakości wykrywacza do zlokalizowania drewnianego słupka w ścianie (dotyczy ścian przystosowanych do szybkiego montażu elementów ściennych). Dobrym pomysłem jest użycie szydła lub cienkiego gwoździa do potwierdzenia lokalizacji kołka tak jak pokazano w Diagramie 2B. Wywierć otwory wkażdym słupku na głębokość około 60 mm na wymaganej wysokości używając wiertła 5/32" (4 mm). Upewnij się, że otwory są umieszczone w środkowej części słupków i są wypoziomowane względem siebie. Użyj Płyty Ściennej jako wzoru do wyznaczenia miejsca wywiercenia pozostałych otworów. Wywierć otwory na głębokość około 60 mm używając wiertła 5/32" (4 mm) w wyznaczonych miejscach. Przykręć Płyte Monitora do ściany używając 4 Wkrętów do drewna (o) oraz 4 Podkładek (p). Upewnij się że płyta jest tak przymocowana że płaska część płyty przylega do ściany a Wkręty są optymalnie rozmieszczone.

Diagram 2BDiagram 2A

Uwaga! Niektóre monitory ze względu na wagę i rozmiar mogą wymagać 2 osób do montażu. Nie bierzemy odpowiedzialności za zranienia lub uszkodzenia.

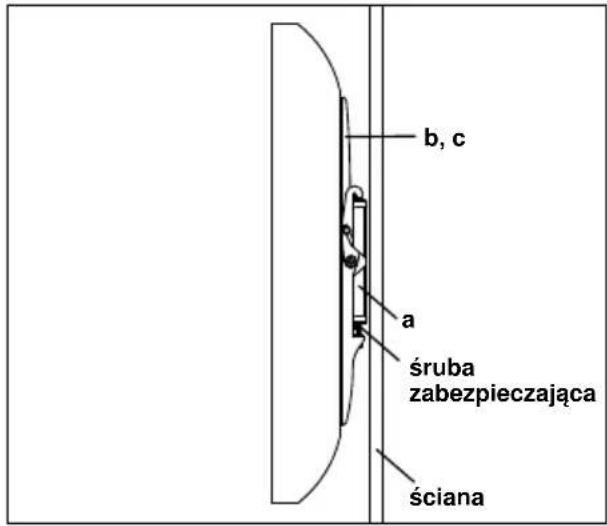

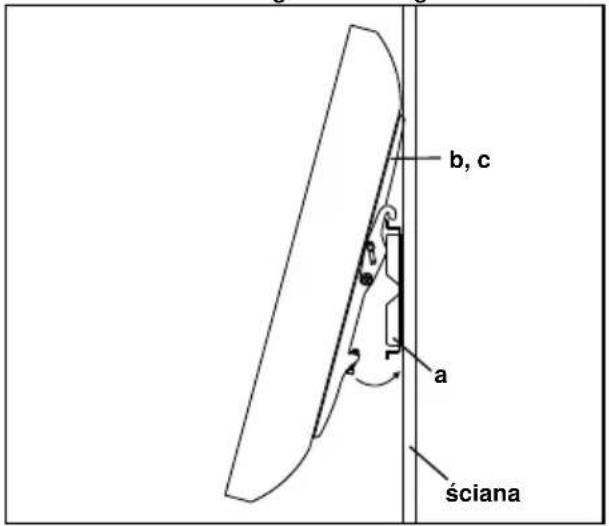

Najpierw zamocuj Wspornik telewizora (b, c) od góry do Płyty Ściennej (a), następnie dolną część Wspornika telewizora dosuń w kierunku Płyty Ściennej, tak jak to przedstawia Diagram 3A. Użyj śrubokęta by dokręcić śruby zabezpieczjące. Wtedy Wspornik telewizora znajduje się pod dolną listwą Płyty Ściennej, tak jak to przedstawia diagram 3B.

Diagram 3A Diagram 3B
