INSTRUKCJA OBSŁUGI AR-61XL ART

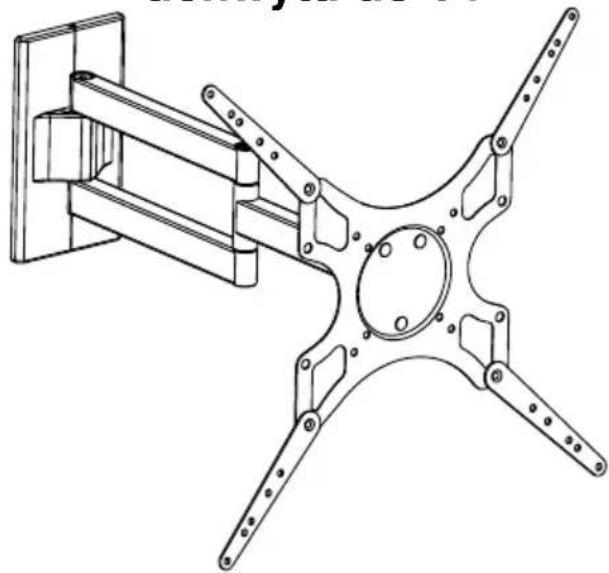

Instrukcja instalacji uchwytu do TV
■Należy ostrożnie otworzyć karton, wyjąć zawartość i połóżyć na tekturowym arkuszu lub innej powierzchni zabezpieczającej przed uszkodzeniem.
■Należy sprawdzić zawartość opakowania, porównując z listą części umieszczoną na drugiej stronie tej instrukcji. Przed przystąpieniem do montażu, trzeba upewnić się, że nie brakuje żadnego elementu oraz że żadna
z części nie jest uszkodzona. Nie wolno używaj części uszkodzonych!
Należy uważnie przeczytać instrukcję przed rozpoczęciem instalacji!
WAŻNE UWAGI DOTYCZĄCE BEZPIECZEŃSTWA
Urządzenie należy ostrożnie instalować i używać. Prosimy postępować uważnie, zgodnie z kolejnymi punktami. Podczas instalacji należy używać odpowiedniego sprzętu ochronnego.
Należy zlecić instalację wykwalifikowanemu instalatorowi w przypadku gdy:
■Instrukcja wydaje się niezrozumiała lub w czasie instalacji powstają jakiekolwiek zagrożenia dotyczące bezpieczeństwa
■ Typ i właściwości ściany na której ma być zamontowany uchwyt są nieznane.
Nie należy używać tego produktu w jakimkolwiek innym celu niż jego przeznaczenie!
Nie bierzemy odpowiedzialności za jakiekolwiek szkody, zranienia lub uszkodzenia powstałe na skutek niewłaściwego montażu, instalacji lub używania tego produktu.
 Uwaga | UWAGA! | |
| Niniejszy uchwyt do telewizorów musi zostać prawidłowo przytwierdzony do ściany. Jeśli instalacja będzie nieprawidłowa, uchwyt może spaść, w wyniku czego może dojść do zranienia osób przebywających w pobliżu i/lub uszkodzenia uchwytu i TV. | ||
| Wymagane narzędzia | ■ 3.8mm wiertło■ Śrubokręt | ■ 8mm wiertło widiowe■ poziomica |
Uwaga: Elementy montażowe oraz dołączone do zestawu części nie zostały zaprojektowane do instalacji na ścianach zbudowanych na stalowych wspornikach jak i na ścianach ceglanych. Jeśli potrzebne do montażu narzędzia nie są dołączone do zestawu należy je zakupić w specjalistycznym sklepie.
LISTA DOŁĄCZONYCH CZEŚCI

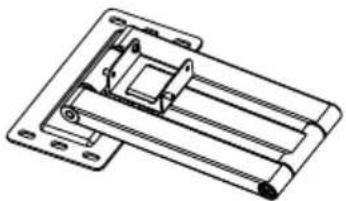

(1szt.) Płyta ścienna-a

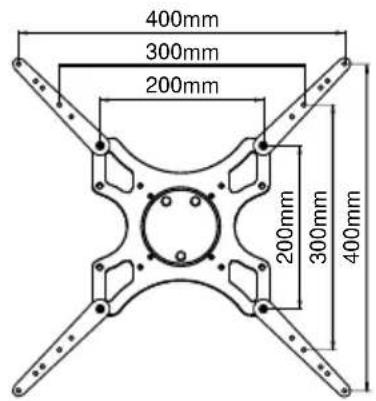

(1szt.) Płyta VESA 200-b
(4szt.) M4x20 Śruba-c
(4szt.) M6x20 Śruba-d
(4szt.) M4 Podkładka-e
(10szt.) M6 Podkładka-f
(2szt.) Śruba imbusowa-g
(4szt.) Wkręt-h
(4szt.) Kołek rozporowy-i
(1szt.) Klucz imbusowy-j
(2szt.) Pokrywa płyty ściennej-k
(4szt.) Ramię adaptera-I
(4szt.) Śruba-m
(4szt.) Nakrętka sześciokątna-n
(4szt.) Podkładka sprężynowa-o
(4szt.) Podkładka-p

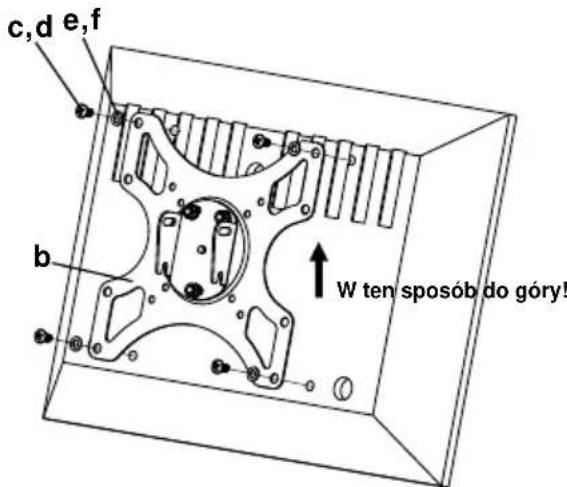

Mocowanie Płyty VESA 200 do telewizora
Krok 4

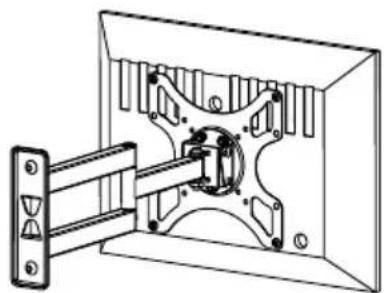

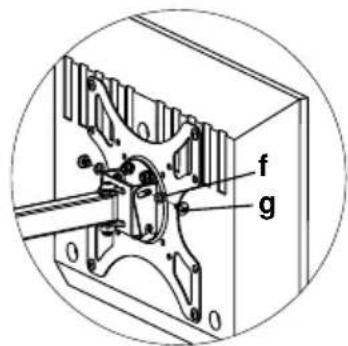

Montaż TV do Płyty ściennej VESA 200

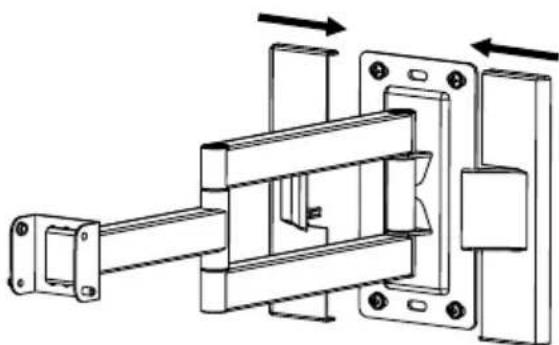

Instalacja Płyty ściennej i poziomowanie uchwytu
Po zainstalowaniu Płyty ściennej (a) na ścianie, nałów na nią Pokrywy płyty ściennej (k) jak pokazuje Diagram 4A. Można wypoziomować uchwyt poprzez obracanie przytwierdzonego do niej telewizora. W tym celu należy lekko poluzować śruby, tak jak to przedstawia Diagram 4B.
Diagram 4BDiagram 4A
