AR-50 - Meble TV ART - Bezpłatna instrukcja obsługi

Typ produktu	Szafka RTV
Marka	ART
Model	AR-50
Szerokość	120 cm
Wysokość	45 cm
Głębokość	40 cm
Waga	15 kg
Maksymalne obciążenie blatu	30 kg
Maksymalny rozmiar telewizora	55 cali
Liczba półek	2
Materiał	Płyta wiórowa laminowana
Kolor	Biały / Czarny (w zależności od wersji)
Montaż wymagany	Tak (prosty montaż)
Regulowane nóżki	Tak
Zarządzanie kablami	Otwory z tyłu do prowadzenia kabli
Wentylacja	Szczeliny wentylacyjne z tyłu
Zastosowanie	Pod telewizor, sprzęt RTV
Akcesoria w zestawie	Instrukcja montażu, elementy montażowe
Gwarancja	2 lata

Często zadawane pytania - AR-50 ART

Jak zmontować szafkę RTV ART AR-50?

Montaż należy przeprowadzić zgodnie z dołączoną instrukcją. Zazwyczaj wymaga użycia śrubokręta krzyżakowego i klucza imbusowego (w zestawie). Zaleca się montaż na płaskiej powierzchni.

Jaki maksymalny ciężar może utrzymać blat szafki?

Maksymalne obciążenie blatu wynosi 30 kg. Nie należy przekraczać tej wartości, aby uniknąć uszkodzenia mebla.

Czy szafka nadaje się do telewizora 55 cali?

Tak, szafka została zaprojektowana dla telewizorów do 55 cali. Upewnij się, że szerokość podstawy telewizora nie przekracza 110 cm.

Jak czyścić szafkę RTV?

Do czyszczenia używaj miękkiej, wilgotnej szmatki. Unikaj agresywnych środków czyszczących oraz nadmiernego zwilżania powierzchni. Przecieraj delikatnie, aby nie zarysować laminatu.

Czy mogę zamontować szafkę na ścianie?

Nie, szafka ART AR-50 jest przeznaczona wyłącznie do postawienia na podłodze. Nie posiada uchwytów do montażu ściennego.

Jakie są wymiary szafki?

Wymiary: szerokość 120 cm, wysokość 45 cm, głębokość 40 cm.

Czy szafka posiada regulowane nóżki?

Tak, nóżki można regulować, co pozwala wypoziomować mebel na nierównej podłodze.

Ile półek znajduje się w środku?

Szafka wyposażona jest w 2 półki, które można dowolnie ustawić na różnych wysokościach.

Czy w zestawie są uchwyty do kabli?

Z tyłu szafki znajdują się otwory do prowadzenia kabli, ale uchwyty organizujące kable nie są dołączone – można je dokupić osobno.

Jaki jest kolor szafki?

Dostępne są wersje kolorystyczne: biały i czarny. Proszę sprawdzić przy zakupie wybrany wariant.

INSTRUKCJA OBSŁUGI AR-50 ART

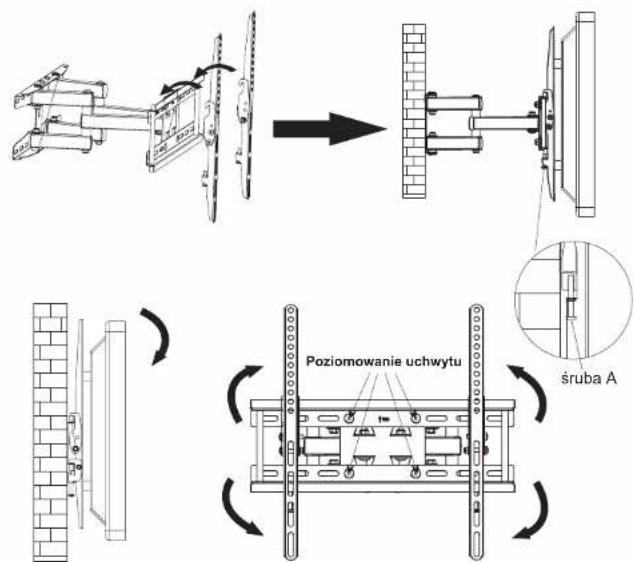

Należy powiesić telewizor na uchwycie, jak pokazano na obrazku poniżej. Po ustawieniu kąta nachylenia (maksymalnie -15 stopni w pionie) należy od spodu dokręcić śrubę A, by zablokować i zabezpieczyć monitor TV.

Miejsca łączenia się części należy przetrzeć suchą szmatką. Uchwytu nie należy używać w wilgotnym środowisku.

Śrub nie należy dokręcać zbyt mocno. Mocne przekręcenie śrub może doprowadzić do ich uszkodzenia, ale także znacznie zmniejszać ich się trzymania. Mniej więcej co dwa miesiące należy upewnić się, czy wszystkie śruby bezpiecznie mocują uchwyt i telewizor.

Dystrybutor: Multioffice Sp. z o.o.

30-390 Kraków, ul. Zawila 65D

www.multioffice.pl

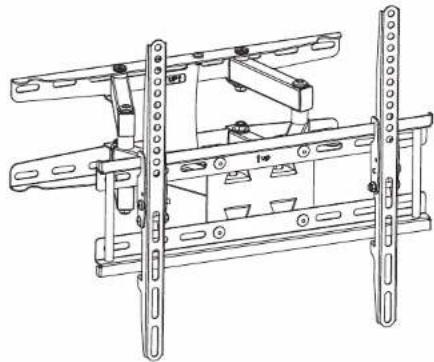

INSTRUKCJA INSTALACJI UCHWYTU do TV LCD/LED
AR-50

■ Należy ostrożnie otworzyć karton, wyjąć zawartość i położyć na tekturowym arkuszu lub innej powierzchni zabezpieczającej przed uszkodzeniem.

■ Naloży sprawdzić zawartość opakowania, porównując z listą części umieszczoną w tej instrukcji. Przed przystąpieniem do montażu, trzeba upewnić się. że nie brakuje żadnego elementu oraz że żadna z części nie jest uszkodzona. Nie wolno używać części uszkodzonych!

Należy uważnie przeczytać instrukcję przed rozpoczęciem instalacji!

WAŻNE UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

Urządzenie należy ostrożnie instalować i używać. Prosimy postępować uważnie, zgodnie z kolejnymi krokarni

instalacji. Podczas instalacji należy używać odpowiedniego sprzętu ochronnego.

Należy zlecić instalację wykwalifikowanemu instalatorowi w przypadku gdy:

■ Instrukcja wydaje się niezrozumiała lub w czasie instalacji powstają jakiekolwiek zagrożenia dotyczące

Typ i właściwości ściany na której ma być zamontowany uchwyt są nieznane.

Nie należy używać tego produktu w jakimkolwiek innym celu niż jego przeznaczenie!

Nie bierzemy odpowiedzialności za jakiekołówiek szkody, zranienia lub uszkodzenia powstałe na skutek

niewłaściwego montażu, instalacji lub używania tego produktu

Nie wolno przekraczać maksymalnego udźwigu uchwytu!

Uchwyt do telewizora musi zostać prawidłowo przytwierdzony do twardej, również powierzchni ściany. Jeśli instalacja będzie nieprawidłowa, uchwyt może spaść, w wyniku czego może dojść do zranienia osób przebywających w pobliżu i/łub uszkodzenia uchwytu i TV.

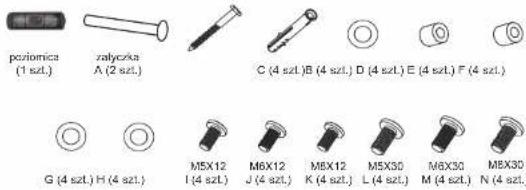

LISTA DOŁACZONYCH CZĘSCI

Należy upewnić się, że w zestawie znajdują się wszystkie potrzebne części do instalacji uchwytu AR-50 Pakiel zawiera uchwyt oraz zestaw elementiów do montażu:

Uwaga: Elementy montażowe oraz dołączone do zestawu części nie zostały zaprojektowane do instalacji na ścianach zbudowanych na stalowych wspornikach, jak i na ścianach z pustaków. Jeśli potrzebne do montażu narzędzia nie są dołączone do zestawu, należy je zakupić we własnym zakresie, w specjalistycznym sklepie.

KROK 1 MONTAŻ UCHWYTU

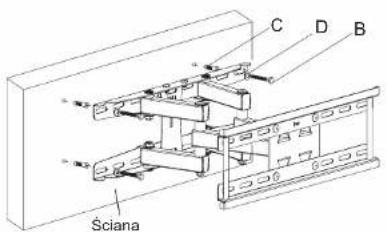

MONTAŻ DO ŚCIANY Z CEGŁY LUB BETONU

Należy wykorzystać płytę ścienną uchwytu jako szablon do zaznaczenia punktów pod otwory. Do wybranego miejsca na ścianie trzeba przyłożyć płytę ścienną uchwytu i przy pomocy poziomicy ustawic ją prawidłowo, potem zaznaczyć punkty.

W zaznaczonych punktach na ścianie wywiercić otwory i umieścić w nich kolki rozporowe (C). Przyłożyć płytę ścienną, a następnie używając podkladek (D) włożyć w otwory wkręty (B) i lekko wkręcić. Przytrzymując całość dokręcić wkręty.

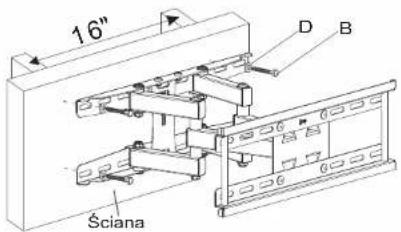

MONTAŻ DO ŚCIAN Z DREWNIANYMI WSPORNIKAMI

Uwaga: Elementy montażowe oraz dołączone do zestawu części nie zostały zaprojektowane do instalacji na ścianach zbudowanych na stalowych wspornikach, jak i na ścianach z pustaków. Jeśli potrzebne do montażu narzędzia nie są dołączone do zestawu. Należy je zakupić we własnym zakresie, w specjalistycznym sklepie.

Należy wykorzystać płytę ścienną uchwytu jako szablon do zaznaczenia punktów pod otwory. Do wybranego miejsca na ścianie trzeba przyłożyć płytę ścienną uchwytu i przy pomocy poziomicy ustawić ją prawidłowo, a następnie używając podkladek (D) przykręcić ją lekło wkrętami (B). Na koniec przytrzymując całość dokręcić wkręty.

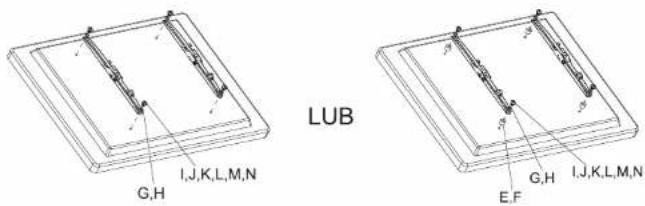

KROK 2 MONTAŻ WSPORNIKÓW DO TELEWIZORA

Przykręcenie telewizora do uchwytu. Należy dopasować śruby (I, J, K, L, M lub N) oraz podkładki (G lub H) do otworów telewizora. W niektórych przypadkach, w celu prawidłowego montażu należy dodatkowo wykorzystać podkładki dystansowe (E lub F).
