INSTRUKCJA OBSŁUGI AR-53 ART

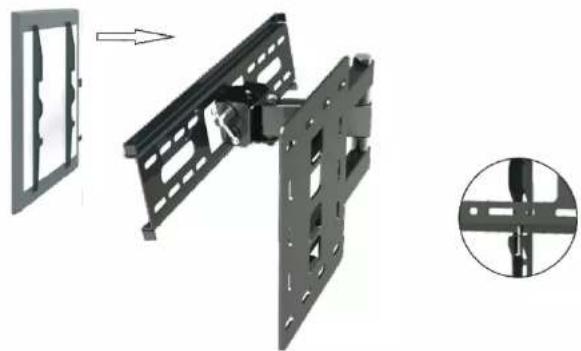

Należy powiesić telewizor na uchwycie, jak pokazano na obrazku poniżej. Po ustawieniu kąta nachylenia (maksymalnie -15 stopni w pionie) należy od spodu dokręcić śrubę, by zablokować i zabezpieczyć telewizor.

Miejsca łączenia się części należy przetrzećSuchą szmatką. Uchwytu nie należy używać w wilgotnym środowisku. Śrub nie należy dokrećać zbyt mocno. Mocne przekręcenie śrub może doprowadzić do ich uszkodzenia, ale także znacznie zmniejszać ich sił trzymania. Mniej więcej co dwa miesiące należy upewnić się, czy wszystkie śruby bezpiecznie mocują uchwyf i telewizor.

Dystrybutor: Multioffice Sp. z o.o. 30-390 Kraków, ul. Zawiła 65D www.multioffice.pl

INSTRUKCJA INSTALACJI UCHWYTU do TV LCD/LED

AR-53

■ Należy ostrożnie otworzyć karton, wyjąć zawartość i położyć na tekturowym arkuszu lub innej powierzchni zabezpieczającej przed uszkodzeniem.

■ Naloży sprawdzić zawartość opakowania, porównując z listą części umieszczoną w tej instrukcji. Przed przystąpieniem do montażu, trzeba upewnić się. że nie brakuje żadnego elementu oraz że żadna z części nie jest uszkodzona. Nie wolno używać części uszkodzonych!

Należy uważnie przeczytać instrukcję przed rozpoczęciem instalacji! WAŻNE UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

Urządzenie należy ostrożnie instalować i używać. Prosimy postępować uważnie, zgodnie z kolejnymi krokami instalacji. Podczas instalacji należy używać odpowiedniego sprzęlu ochronnego. Należy z ---------------------------------------------------------------- instalacie wykwalifikowanemu instaląrowi w przypadku pdy:

■ Instrukcja wydaje się niezrozumiała lub w czasie instalacji powstają jakiekolwiek zagrożenia dotyczące bezpieczeństwa

■ Typ i właściwości ściany na której ma być zamontowany uchwyt są nieznane.

Nie należy używać tego produktu w jakimkolwiek innym celu niż jego przeznaczenie! Nie bierzemy odpowiedzialności za jakiekolwiek szkody, zranienia lub uszkodzenia powstałe na skutek niewłaściwego montażu, instalacji lub używania tego produktu. Nie wolno przekraczać maksymalnego udźwigu uchwytu!

Uchwyt do telewizora musi zostać prawidłowo przytwierdzony do twardej, również powierzchni ściany. Jeśli instalacja będzie nieprawidłowa, uchwyt może spaść, w wyniku czego może dojść do zranienia osób przebywających w pobliżu i/łub uszkodzenia uchwytu i TV.

LISTA DOŁACZONYCH CZĘSCI

Należy upewnić się, że w zestawie znajdują się wszystkie potrzebne części do instalacji uchwytu AR-53 Pakiel zawiera uchwyt oraz zestaw elementiów do montażu:

A DM5x16 (4 sz.) Podkładka M5/58 (4 sz.)
B EM8x16 (4 sz.) Wkret M6 (4 sz.)
C	M8x16 (4 sz.) Kolek do belaru (resar)	F
		G	Podkładka M6 (4 sz.)

Uwaga: Elementy montażowe oraz dołączone do zestawu części nie zostały zaprojektowane do instalacji na ścianach zbudowanych na stalowych wspornikach, jaki na ścianach z pustaków. Jeśli potrzebne do montażu narzędzia nie są dołączone do zestawu, należy je zakupić we własnym zakresie, w specjalistycznym sklepie.

KROK 1 MONTAŻ UCHWYTU

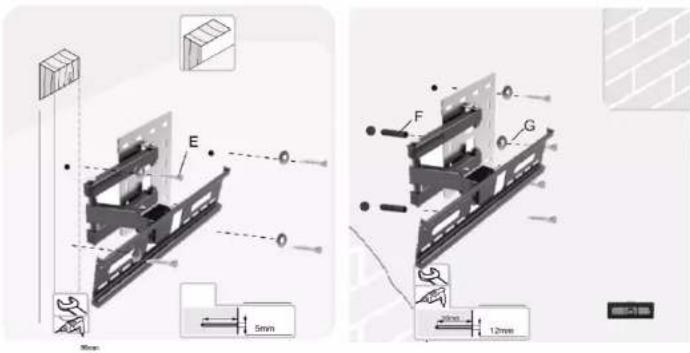

MONTAŻ DO ŚCIAN Z DREWNIANYMI WSPORNIKAMI

Należy wykorzystać płytę ścienne uchwytu jako szablon do zaznaczenia punktów pod otwory (lokalisacja punktów [pod otwory powinna być tożsama z umiejscowieniem wsporników ściany]. Do wybranego miejsca na scianie trzeba przyłożyć płytę ścienne uchwytu i przy pomocy poziomicy ustawić ją prawidłowo, a następnie używając podkladek (3) przykręcić ją lokko krņąmi (1). Na koniec przytrzymując całość dokręcić wkręty.

MONTAŻ DO ŚCIANY Z CEGŁY LUB BETONU

Należy wykorzystać płytę ścienną uchwytu jako szablon do zaznaczenia punktów pod otwory. Do wybranego miejsca na ścianie trzeba przyłożyć płytę ścienną uchwytu i przy pomocy poziomicy ustawić ją prawidłowo, potem zaznaczyć punkty.

W zaznaczonych punktach na ścianie wywiercić otwory i umieścić w nich kolki rozporowe (F). Przyłożyć płytę ścienną a następnie używając podkładek (G) włożyć w otwory wkręty (E) i lekko wkręcić. Przytrzymując całość dokręcić wkręty.

Przykręcenie telewizora do uchwytu. Należy dopasować śruby (A, B lub C) oraz podkładki (D) do otworów telewizora.
