INSTRUKCJA OBSŁUGI VDA-91A3 Eura

Przed podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia.

Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem posiadania przez montażystę podstawowej wiedzy z zakresu elektrotechniki i używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Importer nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw i modyfikacji.

1. CHARAKTERYSTYKA URZĄDZEŃ

Kasety zewnętrzne:

-VDA-91A3 - jednorodzinna,
-VDA-92A3 - dwurodzinna,
-VDA-93A3 - trójrodzinna,
-VDA-94A3 - czterorodzinna,

kompatybilne są z 4-żyłowymi monitorami z systemu Eura Connect.

Uwaga:

W przypadku monitorów VDA-40A3 należy sprawdzić kompatybilność, kasety wspierają monitory wyprodukowane po 1 stycznia 2020 r. Informację tą odczytać można z nr seryjnego - pierwsze dwie cyfry to rok, a kolejne to miesiąc produkcji urządzenia. Numer seryjny rozpoczynający się od liczby 2001xxxxxx oznacza, że urządzenie została wyprodukowane w styczni 2020 roku.

Wszystkie kasety wyposażone są w kolorową kamerę z przetwornikiem CMOS, pracującą w rozdzielczości 500TVL oraz w czytnik breloków zbliżeniowych i przeznaczone są do montażu natynkowego. Panele kaset zewnętrznych VDA-91A3, VDA-92A3, VDA-93A3 i VDA-94A3 wykonane są z aluminium. różnią się między sobą ilością obsługiwanych lokali (ilością przycisków wywołania na przednim panelu):

VDA-91A3 – kaseta zewnętrzna do obsługi 1 lokali, VDA-92A3 – kaseta zewnętrzna do obsługi 2 lokali, VDA-93A3 – kaseta zewnętrzna do obsługi 3 lokali, VDA-94A3 – kaseta zewnętrzna do obsługi 4 lokali.

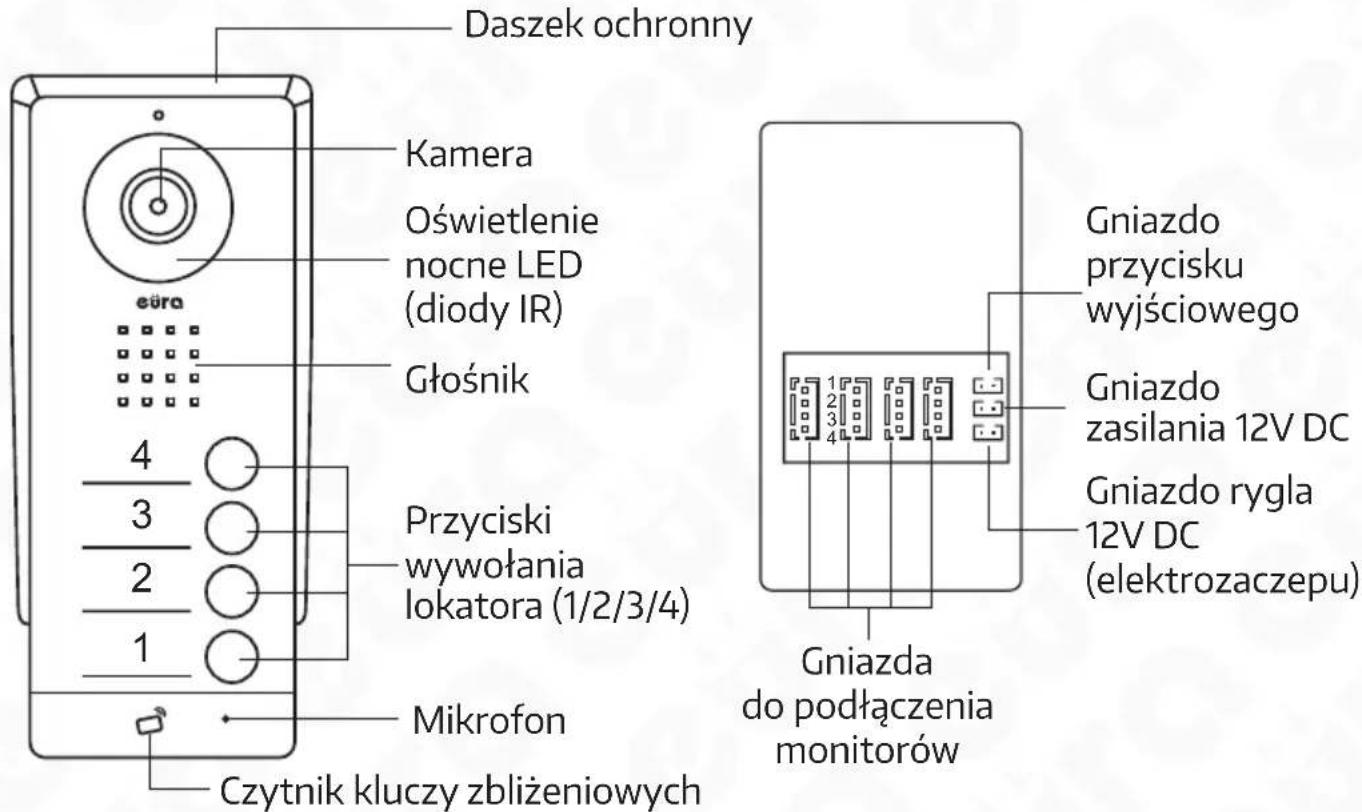

Daszek ochronny Kamera Oświetlenie nocne LED (diody IR) Głośnik Przyciski wywołania lokatora (1/2/3/4) Mikrofon Czytnik kluczy zbliżeniowych Gniazdo przycisku wyjściowego Gniazdo zasilania 12V DC Gniazdo rygla 12V DC (elektrozaczepu) Gniazda do podłączenia monitorów

Rys. 1. Budowa zewnętrzna kasety VDA-94A3, obsługującej 4 lokatorów.

2. INSTALACJA

Kaseta zewnętrzna jest fabrycznie przystosowana do montażu natynkowego.

Uwagi praktyczne dotyczące montażu kasety zewnętrznej

Należy unikać miejsc, w których obiektyw kamery narażony jest na bezpośrednie, prostopadłe działanie promieni światła (słońce, reflektory, oświetlenie uliczne) gdyż może to spowodować jej nieprawidłowa pracę i bardzo znaczne osłabienie widoczności.

UWAGA!

Właściwe umiejscowienie zewnętrznego modułu kamery decyduje o komforcie pracy z urządzeniem. Stąd zaleca się przed wykonaniem otworów montażowych doświadczalne dobranie miejsca montażu modułu zewnętrznego. W tym celu należy najpierw zainstalować monitor i połączyć go elektrycznie z kasetą zewnętrzną. Na czas prób monitor powinna przytrzymać inna osoba. Kolejno należy podłączyć urządzenie do sieci 230V/50Hz poprzez zasilacz i przystąpić do wyboru właściwego miejsca montażu modułu kamery. Osoba przytrzymująca kasetę zewnętrzną winna zasymulować normalne zadziałanie urządzenia tj. poprzez naciśnięcie przycisku, wywołać drugą osobę znajdującą się przy monitorze. W tym czasie osoba przy monitorze winna obserwować pole widzenia kamery. Osoba przytrzymująca moduł kamery, na podstawie sugestii swojego rozmówcy, musi ustawić ją w położeniu optymalnym. Położenie to należy zaznaczyć i dopiero wtedy przystąpić do wykonania otworów montażowych, po uprzednim wyłączeniu zasilania.

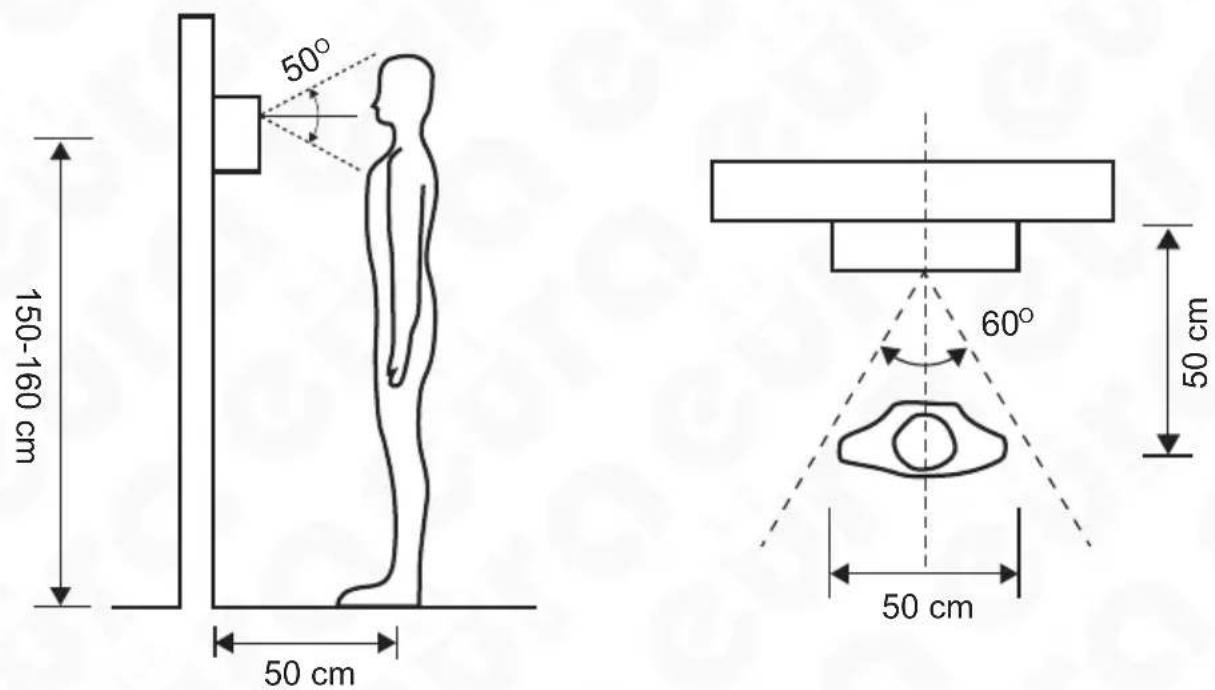

150-160 cm 50 cm 50° 60° 50 cm 50 cm

Rys. 2. Kąty widzenia kamer kaset zewnętrznych.

Sposób montażu:

1. Odkręcić dolną śrubę mocującą i oddzielić kasetę od daszka ochronnego.
2. Poprzez 4 otwory w daszku ochronnym odznaczyć na ścianie miejsca na kołki montażowe.

3. W zaznaczonych miejscach nawiercić 4 otwory montażowe ∅5mm, a następnie umieścić w nich 4 kołki montażowe (rys. 3a).

4. Za pomocą 4 wkrętów montażowych przymocować daszek ochronny do ściany.

5. Podłączyć do kasety zewnętrznej 4 żyły przewodu biegnącego do monitora.

6. Umieścić kasetę zewnętrzną w zamocowanym uprzednio do ściany daszku ochronnym wykorzystując otwór do zaczepienia daszku oraz przykręcić dolną śrubę mocującą (rys. 3b).

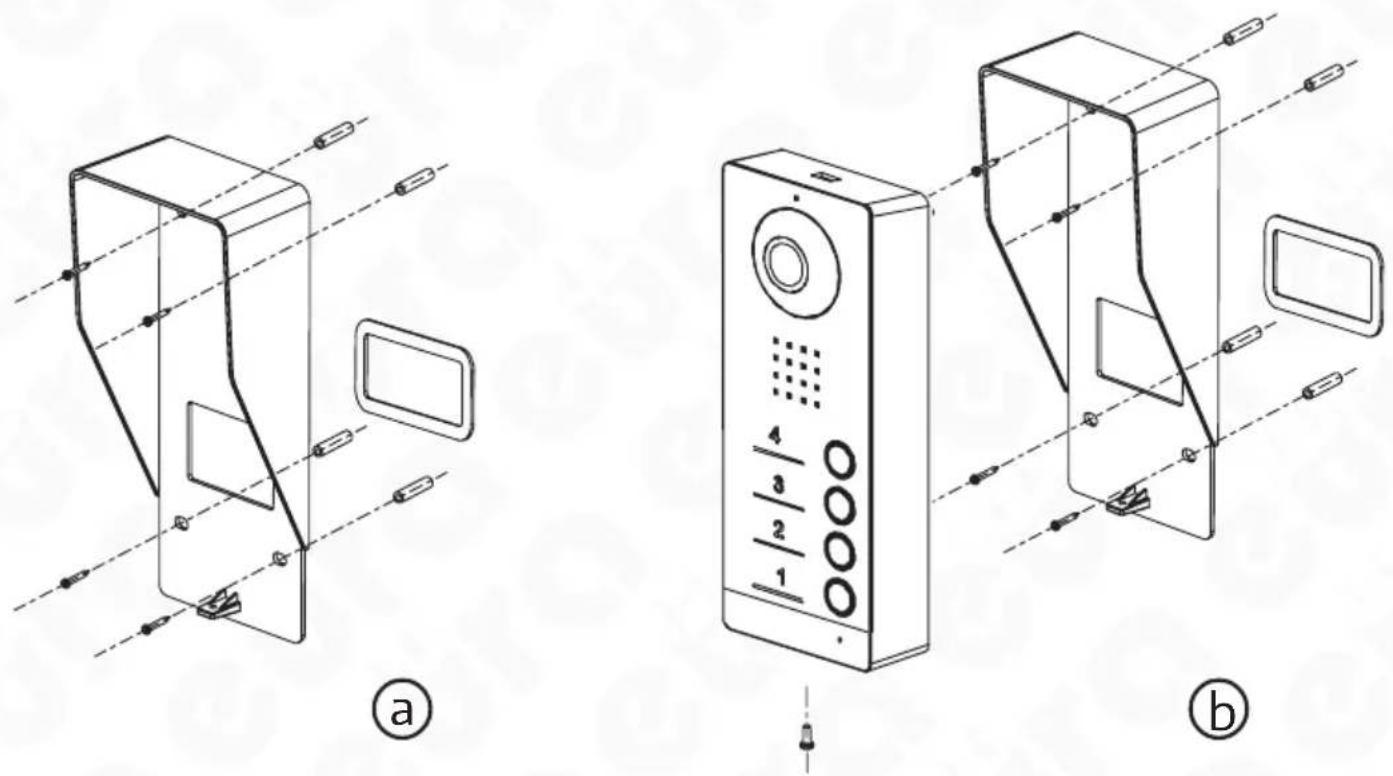

Sposób montażu natynkowego kasety zewnętrznej pokazany jest na rys. 3:

Rys. 3. Montaż kasety zewnętrznej.

UWAGA!

Nie należy dokonywać żadnych podłączeń ani przełączeń przewodów jeżeli urządzenie jest podłączone do zasilania. Nie przestrzeganie powyższego zalecenia może doprowadzić do uszkodzenia urządzenia! Przed dokonywaniem montażu, czy demontażu urządzenia należy uprzednio odłączyć zasilanie!

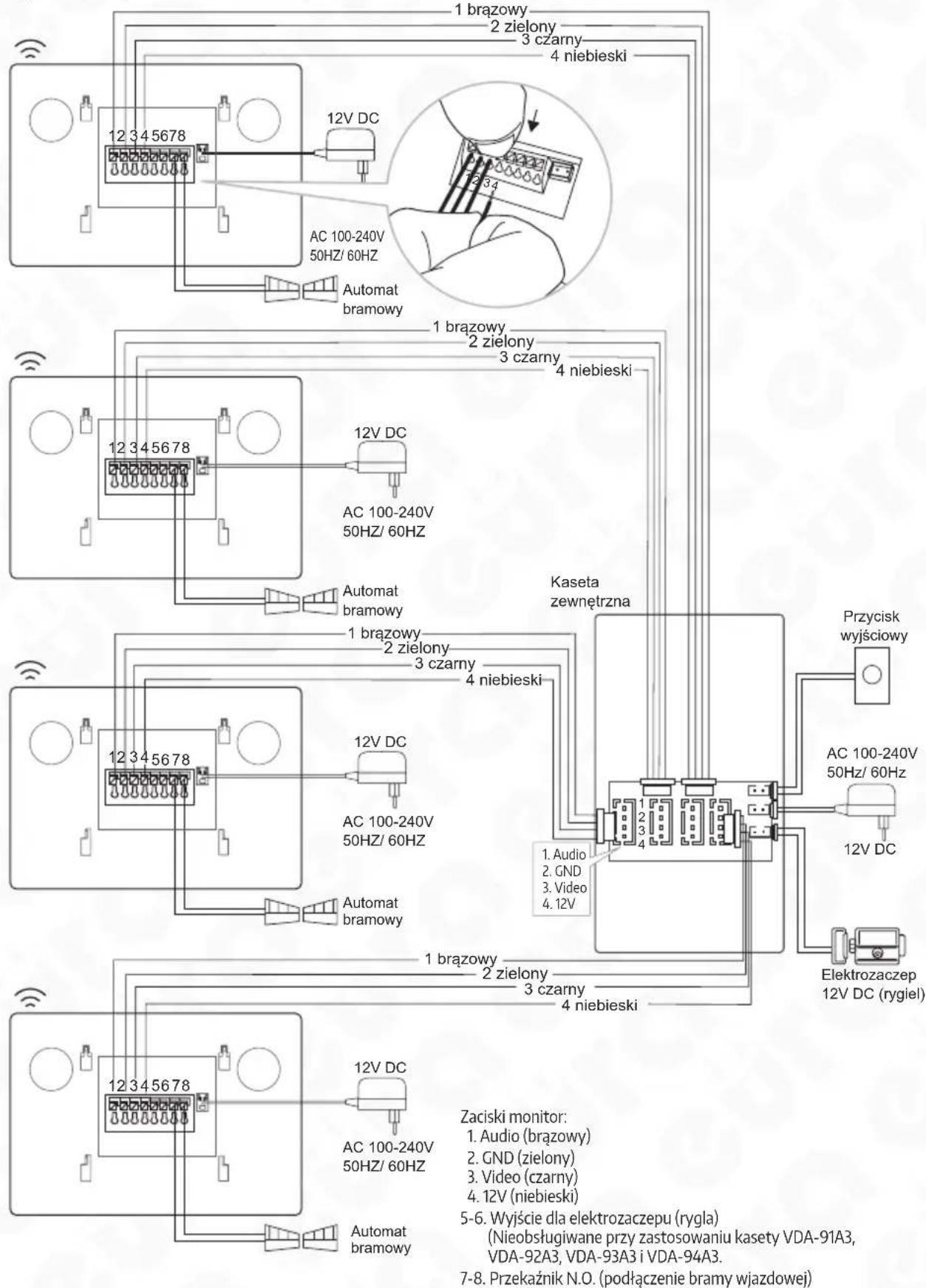

3. SCHEMAT POŁĄCZEŃ

W zależności od wersji kasety (liczby lokatorów), dostępna jest różna liczba gniazd przyłączeniowych P1, P2, P3, P4 w tylnej części kasety (np. wersja 2-lokatorska VDA-92A3 posiada 2 gniazda: P1 oraz P2). Przykładowy schemat połączeń kasety 4-lokatorskiej VDA-94A3 z kompatybilnymi monitorami oraz ryglem elektromagnetycznym pokazano na rys. 4.

1 brązowy 2 zielony 3 czarny 4 niebieski 12 V DC AC 100-240V 50HZ/ 60HZ Automat bramowy 1 brązowy 2 zielony 3 czarny 4 niebieski 12 V DC AC 100-240V 50HZ/ 60HZ Automat bramowy 1 brązowy 2 zielony 3 czarny 4 niebieski Kaseta zewnętrzna 1. Audio 2. GND 3. Video 4. 12V Przycisk wyjściowy AC 100-240V 50Hz/ 60Hz 12V DC Elektrozaczep 12V DC (rygiel) 12 V DC AC 100-240V 50HZ/ 60HZ Automat bramowy 1 brązowy 2 zielony 3 czarny 4 niebieski Zaciski monitor: 1. Audio (brązowy) 2. GND (zielony) 3. Video (czarny) 4. 12V (niebieski) 5-6. Wyjście dla elektrozaczepu (rygla) (Nieobsługiwane przy zastosowaniu kasety VDA-91A3, VDA-92A3, VDA-93A3 i VDA-94A3. 7-8. Przekaznik N.O. (podłączenie bramy wjazdowej)

Rys. 4. Schemat połączeń

UWAGI

1. Sterowanie bramą wjazdową realizowane jest za pomocą przekaźnika, którego styki N.O. (normalnie otwarte) wyprowadzone są na zaciski 7 i 8 monitora.
2. Wszelkie przewody energetyczne i telekomunikacyjne, będące w bezpośrednim kontakcie z przewodami łączącymi kasetę zewnętrzną z monitorem mogą wpłynąć niekorzystnie na działanie całego zestawu.
3. Aby zestaw składający się z monitora, kasety i urządzeń dodatkowych (rygiel, automat bramy wjazdowej) działał poprawnie, do kasety zewnętrznej musi być podłączone osobne źródło zasilania.

UWAGA

Połączenie z ryglem elektromagnetycznym powinno zostać przeprowadzone przewodem 2 x 0.75mm, podobnie w przypadku połączenia z opcjonalnym automatem bramy wjazdowej. Optymalnym rozwiązaniem będzie użycie jednego 4-żyłowego przewodu łączącego monitor z kasetą zewnętrzną, jednego 2-żyłowego przewodu łączącego kasetę zewnętrzną z ryglem elektromagnetycznym oraz jednego 2-żyłowego przewodu łączącego monitor z automatem bramy wjazdowej. Jeżeli użytkownik posiada inne przewody połączeniowe niż zalecane to do puszcza się ich zastosowanie, niemniej należy dokonać próbnego podłączenia zestawu celem sprawdzenia poprawności jego działania.

	Odległość między urządzeniami Rodzaj przewodu
Kaseta zewnętrzna - monitor	0 - 50m 4x0.5mm	2
	50m - 100m 4x0.75mm	2

4. PROGRAMOWANIE

4.1. DODAWANIE BRELOKÓW UŻYTKOWNIKÓW

Urządzenie umożliwia dodanie breloków użytkownika, których zbliżenie przed czytnikiem umożliwia zwol nienie rygla. Zestaw zawiera dwa breloki administratora: brelok dodawania (Add Card) i brelok usuwania (Delete Card) oraz 5 breloków użytkowników. Aby dodać brelok użytkownika należy w trybie standardo wej pracy urządzenia przeciągnąć brelok dodawania (Add Card) przed czytnikiem do momentu pojawienia się sygnału akustycznego. Następnie należy przeciągnąć przed czytnikiem nowy brelok użytkownika, po czym ponownie przeciągnąć brelok dodawania (Add Card) - pojawienie się sygnału akustycznego zatwier dzi pomyślne dodanie breloka.

4.2. USUWANIE BRELOKÓW UŻYTKOWNIKÓW

Aby usunąć brelok użytkownika należy w trybie standardowej pracy urządzenia przeciągnąć brelok usu wania (Delete Card) przed czytnikiem aż do momentu pojawienia się sygnału akustycznego. Następnie należy przeciągnąć przed czytnikiem brelok użytkownika, który chcemy usunąć z pamięci po czym po nownie przeciągnąć brelok usuwania (Delete Card) - pojawienie się sygnału akustycznego za-twierdzi po myślne usunięcie breloka.

CZYSZCZENIE I KONSERWACJA POSZCZEGÓLNYCH ELEMENTÓW ZESTAWU

W wypadku zabrudzenia oka kamery należy ją czyścić wyłącznie miękką, lekko wilgotną szmatką z dodatkiem niewielkiej ilości środków myjących przeznaczonych do mycia elementów z tworzyw sztucz nych.

1. SPECYFIKACJA TECHNICZNA

Napięcie zasilania 12 V DC
Parametry sygnału wideo 1Vp-p 75 Ohm CCIR
Ilość przewodów łączących 4 (dla każdego z lokali)
Ilość obsługiwanych lokali 1 - 4
Pobór mocy kasety zewnętrznej (czuwanie / praca) 1,2 W/ 6W
Rozdzielczość obrazu 500 TVL
Kąt widzenia kamery w poziomie / pionie ok. 60° / ok. 50°
Typ przetwornika kamery CMOS 1/4"
Ilość obsługiwanych wyjść 1
Rodzaje wyjść 12V DC 350mA
Czas aktywacji rygła 1 s / 5 s (sterowanie czytnik RFID) lub 3 s (sterowanie monitor)
Materiał obudowy	Stop aluminium
Sposób montażu kasety zewn.	Natynkowy
Oświetlenie nocne	6 diod LED (światło podczerwone), z cz. zmierzchowym
Czytnik breloków zbliżeniowych	Tak
Maks. moc promieniowania	<5mW
Częstotliwość pracy	125kHz (UNIQUE)
Daszek ochronny	Tak
Współczynnik ochrony	IP44
Temperaturowy zakres pracy kasety	-18°C ~ +40°C
Wymiary kasety zewn. (W x SZ x G)	198 x 82 x 52 mm
Waga netto kasety	ok. 500 g
