CSP 150 - Wiertarka Aerotec - Bezpłatna instrukcja obsługi

Typ produktu	Wiertarka
Model	CSP 150
Marka	Aerotec
Moc znamionowa	650 W
Napięcie zasilania	230 V ~ 50 Hz
Prędkość obrotowa biegu jałowego	0-2800 obr/min
Maksymalna średnica wiercenia w drewnie	25 mm
Maksymalna średnica wiercenia w stali	10 mm
Rodzaj uchwytu wiertarskiego	Bezkluczykowy, 1-13 mm
Waga	1,5 kg
Wymiary (dł. x szer. x wys.)	250 x 100 x 200 mm
Długość przewodu zasilającego	2 m
Klasa ochronności	II (podwójna izolacja)
Funkcje dodatkowe	Regulacja prędkości, bieg w lewo/prawo, blokada wrzeciona
Bezpieczeństwo	Wyłącznik bezpieczeństwa, osłona przeciwpyłowa
Czyszczenie i konserwacja	Czyścić suchą szmatką, okresowo smarować uchwyt
Części zamienne	Szczotki węglowe, uchwyt wiertarski, przełącznik
Poziom hałasu (LpA)	85 dB(A)
Poziom wibracji	3,5 m/s²
Akcesoria w zestawie	Wiertła 5 szt., klucz do uchwytu, instrukcja

Często zadawane pytania - CSP 150 Aerotec

Jak wymienić szczotki węglowe w wiertarce Aerotec CSP 150?

Aby wymienić szczotki węglowe, należy odkręcić pokrywę szczotek z boku obudowy (zwykle przy użyciu śrubokręta). Wyjąć zużyte szczotki, włożyć nowe (zamawiane jako część zamienna) i dokręcić pokrywę. Przed wymianą odłącz wiertarkę od zasilania.

Czy wiertarka Aerotec CSP 150 nadaje się do wiercenia w betonie?

Wiertarka CSP 150 jest przeznaczona głównie do wiercenia w drewnie i stali. Do betonu zaleca się użycie wiertarki udarowej. Jeżeli jednak chcesz wiercić w betonie, użyj wierteł z węglików spiekanych i ustaw niską prędkość, ale może to przeciążyć silnik.

Jak zamontować wiertło w uchwycie bezkluczykowym?

Obróć tuleję uchwytu w lewo, aby otworzyć szczęki. Włóż wiertło na głębokość ok. 1 cm, a następnie obróć tuleję w prawo, aż do zaciśnięcia. Dla pewności możesz sprawdzić, czy wiertło jest stabilne.

Dlaczego wiertarka nie włącza się po podłączeniu do prądu?

Sprawdź, czy kabel zasilający nie jest uszkodzony, czy wtyczka jest dobrze włożona, oraz czy włącznik główny jest w pozycji 'I'. Możliwe, że zadziałał wyłącznik bezpieczeństwa - odczekaj chwilę i spróbuj ponownie. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Czy mogę używać wiertarki w trybie udarowym?

Model CSP 150 nie posiada funkcji udaru. Jest to standardowa wiertarka bez udaru. Jeśli potrzebujesz wiercenia udarowego, poszukaj modelu z oznaczeniem 'SDS' lub 'impact'.

Jak smarować uchwyt wiertarski?

Uchwyt bezkluczykowy należy smarować co kilka miesięcy lekkim olejem maszynowym. Nałóż kilka kropli na szczęki uchwytu, a następnie kilkakrotnie obróć tuleję, aby rozprowadzić smar. Unikaj nadmiaru, aby nie zabrudzić wierteł.

Jaka jest maksymalna prędkość obrotowa wiertarki Aerotec CSP 150?

Maksymalna prędkość obrotowa biegu jałowego wynosi 2800 obr/min. Pamiętaj, że przy obciążeniu prędkość spada. Regulację prędkości uzyskujesz przez zmianę nacisku na przycisk.

Czy wiertarka ma zabezpieczenie przed przeciążeniem?

Tak, wiertarka wyposażona jest w wyłącznik bezpieczeństwa, który odcina zasilanie w przypadku przegrzania lub przeciążenia. Po ostygnięciu można ponownie uruchomić urządzenie.

Jak wyczyścić wiertarkę po użyciu?

Po zakończeniu pracy odłącz wiertarkę od prądu. Przetrzyj obudowę suchą szmatką. Nie używaj wody ani rozpuszczalników. Przedmuchaj otwory wentylacyjne sprężonym powietrzem, aby usunąć pył.

Gdzie można kupić części zamienne do Aerotec CSP 150?

Części zamienne takie jak szczotki węglowe, uchwyt wiertarski czy przełącznik są dostępne w autoryzowanych serwisach Aerotec oraz u niektórych sprzedawców internetowych. Sprawdź na stronie producenta lub na platformach aukcyjnych.

INSTRUKCJA OBSŁUGI CSP 150 Aerotec

Nr produktu 001591720

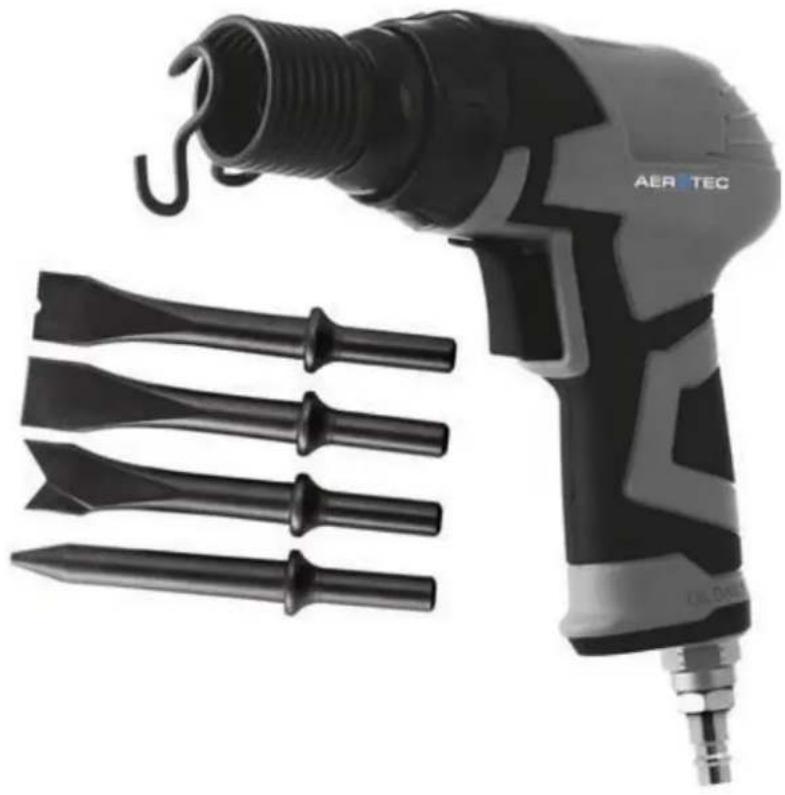

Młot udarowy pneumatyczny Aerotec CSP 150 201502009, 6.3 bar

CONRAD

Przeczytaj uważnie instrukcję obsługi, przed uruchomieniem urządzenia.

Niemcy	Reklamacje / zamówienia części zamiennych są przetwarzane szybko i bez biurokracji, prosimy o kontakt pod następującym adresem
	Tel.: [phone]	Fax:[phone]	E-Mail:[e-mail]

Etykiety:

Bezpieczeństwo produktu - uwagi / zakazy

CE
Zgodnie ze standardami Unii Europejskiej	Informacja o zakazie	Zdejmij luźne ubrania!	Zakaz biżuterii itp.

Ostrzeżenie – informacje

Ostrzeżenie / uwaga	Postępuj zgodnie z instrukcją obsługi	Noś ochronę słuchu	Nosiś okulary ochronne

Ochrona środowiska:

Nie wyrzucaj odpadów do środowiska	Kartonowe materiały opakowaniowe można zwrócić do wyznaczonych punktów recyklingu.	Uszkodzone i / lub elektryczne lub elektroniczne urządzenia do utylizacji należy zwrócić do wyznaczonych punktów recyklingu.

Deklaracja zgodności WE

Oświadczamy, pro) SALES GmbH Ferdinand-Porsche-Strasse 16 63500 Seligenstadt Niemcy

Urządzenia opisane poniżej spełniają odpowiednie podstawowe wymagania bezpieczeństwa i ochrony zdrowia dyrektyw WE ze względu na ich konstrukcję i konstrukcję, a także projekty, które wprowadziliśmy na rynek. Jeśli urządzenia nie zostaną zmodyfikowane razem z nami, to oświadczenie traci ważność.

Nazwy urządzeń:

Młot pneumatyczny CSP 150 Art-Nr: 201502009

Data / podpis producenta: 07.01.15

Dane sygnatariusza: Mr. Markert, dyrektor zarządzający

Odpowiednie wytyczne WE:

2006/42 EG

Strona 3 z 8

Zastosowane normy zharmonizowane:

EN 792; EN 50144

Ciśnienie robocze 6,3 bar

Zużycie powietrza 113 l/min

Połączenie gwintowe 1/4 „IG

Liczba uderzeń 1 - min 4500 1 - min

Uchwyt dłuta 10 mm 6 krawędzi

Długość dłuta młota.... 150 mm

Zalecany wąż 9 mm

Poziom mocy akustycznej 98 dB (A)

Waga 1,6 kg

Nr artykułu 201502009

Zakres dostawy:

1 x młot pneumatyczny CSP 150

4 x dłuta (długość 120 mm)

1 x plastikowa obudowa

1 x sprężyna naciągowa

1 x nakrętka SK 1/4 „AG

1 x instrukcja obsługi

Ogólne instrukcje bezpieczeństwa:

Uwaga dotycząca bezpieczeństwa! Jeśli następujące uwagi uwaga może spowodować obrażenia.

Przeczytaj uważnie wszystkie instrukcje przed uruchomieniem narzędzia pneumatycznego. Wszyscy operatorzy muszą być w pełni i odpowiednio informowani o przepisach bezpieczeństwa podczas korzystania z narzędzi pneumatycznych. Wszelkie czynności serwisowe i naprawcze mogą być wykonywane wyłącznie przez przeszkolony personel specjalistyczny. W przypadku użycia dłuta można stosować wyłącznie dłuta pneumatyczne z sześciokątem 10 mm. Nigdy nie używaj dłut ze zużytym lub zużytym sześciokątem napędowym. Nie uruchamiaj narzędzia, dopóki dłuto nie zostanie mocno i poprawnie osadzone w uchwycie dłuta i nie będzie zabezpieczone sprężyną naciągową. Upewnij się, że sprężyna naciągowa jest umieszczona prosto na nitce. Sprawdź wąż sprężonego powietrza i wszystko przed każdym użyciem

Połączenia regularnie pod kątem zużycia i uszkodzeń. Przed użyciem narzędzia należy zawsze zapewnić stabilną i bezpieczną pozycję oraz pozycję roboczą. Zawsze noś narzędzie tylko na uchwycie, a nie na wężu. Nigdy nie przekraczaj zalecanego maksymalnego ciśnienia roboczego (6,3 bar)

Strona 4 z 8

Narzędzie nie jest uziemione ani odizolowane od prądu.

Nigdy nie używaj go tam, gdzie istnieje ryzyko kontaktu z elektrycznością. Podczas wymiany dług zaleca się przerywać dopływ powietrza, podczas tego procesu nie wolno uruchamiać spustu. Upewnij się, że jest wystarczająco dużo miejsca, aby przesunąć się do tyłu podczas luzowania połączeń śrubowych, aby nie można było ścisnąć ręki prowadzącej. Jeśli narzędzie wykazuje oznaki nieregularnego działania i działania podczas użytkowania, natychmiast przestań go używać i oddaj urządzenie do serwisu lub naprawy. Nie używaj niepotrzebnie długich węży ciśnieniowych, aby uniknąć potknięcia.

Przeczytaj instrukcję użytkowania sprężarki i przestrzegaj instrukcji bezpieczeństwa dotyczących używania sprężarki. ZAWSZE należy nosić zatwierdzone okulary ochronne i ochronniki słuchu.

Usuń zegarki, pierścionki lub inne przeszkadzające przedmioty. Luźna odzież lub biżuteria mogą zostać wciągnięte przez sprężarkę lub urządzenie powietrzne i spowodować poważne obrażenia. Wyzwalacza nie wolno uruchamiać, gdy urządzenie jest podłączone do zasilania powietrzem.

Odłącz urządzenie od zasilania powietrzem, gdy nie jest używane. NIGDY nie zmieniaj akcesoriów ani nie wykonuj żadnych prac konserwacyjnych, gdy urządzenie jest podłączone do zasilania powietrzem.

Utrzymuj urządzenie prawidłowo i postępuj zgodnie ze wszystkimi instrukcjami konserwacji. Nie uszkodzić węży i złączek, przenosząc urządzenie za wąż lub wyciągając wąż z dopływu powietrza. Zapobiegaj kontaktowi węża z gorącem lub ostrymi krawędziami. Wąż należy wymienić, jeśli jest uszkodzony lub zużyty. NIGDY nie obsługuj urządzenia przy ciśnieniu powietrza większym niż 6,3 bara. Użyj regulatora ciśnienia, który zmniejsza ciśnienie powietrza do 6,3 bara.

ZAWSZE obsługuj urządzenie w bezpiecznej odległości od ludzi lub zwierząt.

Przed rozpoczęciem:

Dopływ powietrza

Nasmaruj urządzenie przed uruchomieniem (patrz ostatnia strona), zalecamy użycie olejarki przeciwmgielnej.

Montaż

Zawsze odłączaj wąż doprowadzający powietrze przed montażem lub demontażem dłuta w urządzeniu.

Uwaga dotycząca bezpieczeństwa!

Noś okulary ochronne!

Noś ochronę słuchu!

Upewnij się, że używasz sprężonego powietrza tylko do pracy wolnej od kondensatu. Filtrowy separator wody jest wystarczający.

Strona 5 z 8

Teraz uruchom sprężarkę powietrza. Maksymalne ciśnienie robocze narzędzia wynosi 6,3 bara, ciśnienie robocze można ustawić w sprężarce za pomocą regulatora ciśnienia. Wydajność (uderzenie) młotów długowych w podstawowych warunkach pracy zależy głównie od następujących czynników

Określone czynniki:

a) zastosowane ciśnienie robocze

b) materiał do przetworzenia

Konserwacja i pielęgnacja

Smarowanie

1. Odłączyć młot od zasilania powietrzem.

2. Dodaj 4-6 kropli oleju sprężonego powietrza lub odpowiedni olej do wlotu powietrza, naciskając spust.

3. Teraz ponownie podłącz urządzenie do zasilania powietrzem i pozwól mu pracować przez około 30 sekund, aby usunąć nadmiar oleju

Ten proces smarowania pomaga zmniejszyć wilgoć, kurz i brud, które gromadzą się w miarę użytkowania w dowolnym urządzeniu powietrznym, zmniejszając jego wydajność. Z drugiej strony najlepszą ochronę zapewnia zintegrowany zbiornik oleju.

Co 4 miesiące, należy usunąć przewód powietrza i napełnić wlot powietrza większą ilością oleju sprężonego powietrza. Następnie podłącz ponownie przewód powietrza i pozwól młotowi długującemu pracować przez około 20 sekund, aby wyczyścić silnik pneumatyczny.

Po czyszczeniu postępuj zgodnie z instrukcjami smarowania.

Rozwiązywanie problemów

Problem	Możliwa przyczyna	Rozwiązanie problemu
Dłuto nie działa lub działa wolno	Niewystarczające ciśnienie powietrza Zbyt mała średnica węża	Sprawdź ciśnienie powietrza na wlocie powietrza. Musi wynosić co najmniej 6,3 bara.
	Ustawiono zbyt niskie ciśnienie powietrza	Zwiększ ciśnienie do 6,3 bara
	Młot musi być naoliwiony	Zobacz konserwację
	Dłuto musi zostać wyczyszczone	Zobacz konserwację
	Wąż powietrza przecieka	Sprawdź wszystkie mocowania węża

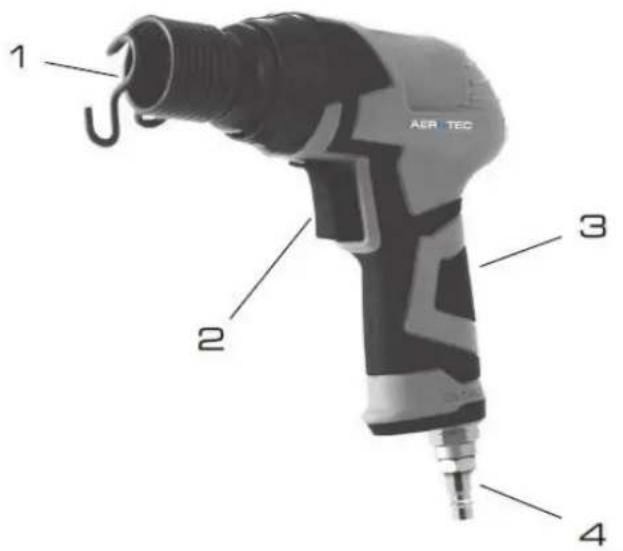

1 AER TEC 2 3 4

1. Sprężyna naciągowa dla uchwytu dłuta
2. Spust
3. Gumowany uchwyt
4. Połączenie DL
5. Wywiew powietrza

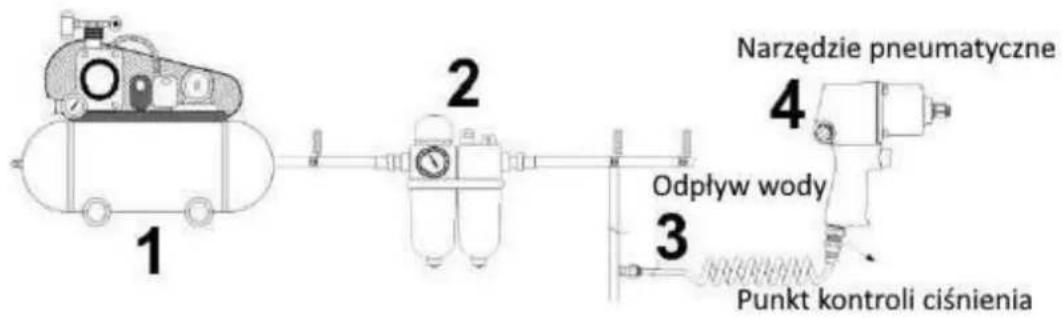

1 2 4 Narzędzie pneumatyczne Odpływ wody 3 Punkt kontroli ciśnienia

Zalecane użycie:

1. Sprężarka
2. Jednostka filtrująca z olejarką
3. Zawór odcinający
4. Narzędzie pneumatyczne

Strona 7 z 8

Informacje dotyczące utylizacji

a) Produkt

Urządzenie elektroniczne są odpadami do recyclingu i nie wolno wyrzucać ich z odpadami gospodarstwa domowego. Pod koniec okresu eksploatacji, dokonaj utylizacji produktu zgodnie z odpowiednimi przepisami ustawowymi. Wyjmij włóżony akumulator i dokonaj jego utylizacji oddzielnie

b) Akumulatory

Ty jako użytkownik końcowy jesteś zobowiązany przez prawo (rozporządzenie dotyczące baterii i akumulatorów) aby zwrócić wszystkie zużyte akumulatory i baterie.

Pozbywanie się tych elementów w odpadach domowych jest prawnie zabronione.

Zanieczyszczone akumulatory są oznaczone tym symbolem, aby wskazać, że unieszkodliwianie odpadów w domowych jest zabronione. Oznaczenia dla metali ciężkich są następujące: Cd = kadm, Hg = rtęć, Pb = ołów (nazwa znajduje się na akumulatorach, na przykład

pod symbolem kosza na śmieci po lewej stronie).
