INSTRUKCJA OBSŁUGI VMKS5K+ Orvaldi

ul. Wrocławska 33d; 55-090 Długotęka k/Wrocławia

www.orvaldi.com.pl

Instrukcja obsługi opisuje sposób montażu, instalacji, użytkowania i rozwiązywania problemów z tym urządzeniem. Proszę o dokładne zapoznanie się z instrukcją użytkownika przed rozpoczęciem instalacji i uruchomieniem. Zachowaj tę instrukcję na przyszłość.

1. Korzystaj wyłącznie z akumulatorów wykonanych w technologii AGM, pozwoli to na bezpieczne użytkowanie urządzenia.

2. Nie należy samodzielnie rozkręcać urządzenia. Samodzielna ingerencja w urządzenie może grozić porażeniem prądem lub pożarem. W przypadku awarii dostarcz urządzenie do wyspecializowanego Centrum Serwisowego.

3. Aby zmniejszyć ryzyko porażenia prądem, należy odłączyć źródło zasilania przed przystąpieniem do konserwacji lub czyszczenia. Samo wyłączenie urządzenia przyciskiem „on/off” nie zmniejsza tego ryzyka.

4. Do podłączenia zasilania do falownika, jak również do podłączenia urządzeń na wejście zasilacza należy użyć przewodów elektrycznych o odpowiednim przekroju.

5.Zasilacz powinien być podłączony do listwy uziemiającej na stałe.

Inverter Orvaldi MKS jest uniwersalnym urządzeniem łączącym funkcje Inwertera z funkcją UPS, Inwertera solarnego i ładowarki DC. Wielofunkcyjny wyświetlacz LCD pozwana na odczyt parametrów pracy czy konfigurację trybów pracy (wybór pomiędzy priorytetowym źródłem zasilania z sieci lub z paneli solarnych).

Funkcje urządzenia:

-Czysta sinusoida w trybie bateryjnym.

-Programowalna wartość pradu ładowania w obwodzie bateryjnym.

-Programowalne źródło zasilania: sieć zasilająca lub panele solarne.

–Współpraca z agregatem pradotwórczym lub siecia zasilająca.

-Funkcja auto-restartu: podczas powrotu napięcia zasilającego UPS samoczynnie się uruchomi.

–Zabezpieczenie przed przeciażeniem, przegrzaniem, zwarciem.

-Inteligentna ładowarka pozwala wydłużyć żywotność baterii.

-Funkcja zimnego startu pozwala na uruchomienie urządzenia bez podłączonego zasilania sieciowego.

Poniższa ilustracja przedstawia podstawowe zastosowanie dla Invertera Orvaldi MKS

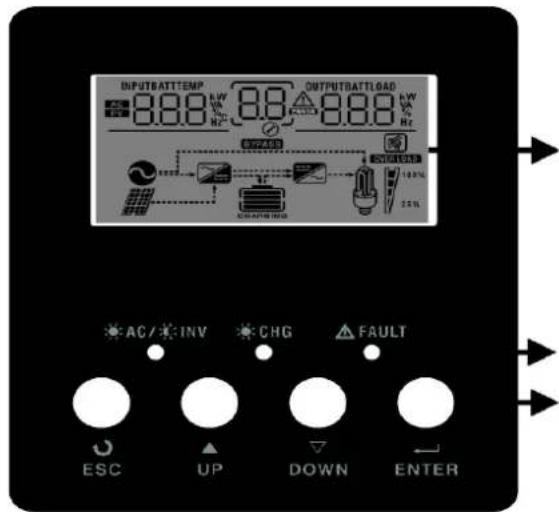

1. Wyświetlacz LCD.
2. Wskaźnik trybu pracy.
3. Wskaźnik pracy ładowarki DC.
4. Wskaźnik uszkodzenia urządzenia.
5. Przyciski funkcyjne.
6. Przycisk włączający/wyłączający.
7. Wejście AC.
8. Wyjście AC.
9. Wejście PV.
10. Akumulatory.
11. Automatyczny bezpiecznik wejściowy.
12. Port komunikacyjny.
    13 i 14. Porty pracy równoległej.
13. Złącze „Dry contact" (opcja).

Schematy działania i warunki pracy:

Skróty:

luc – prąd ładowania z zasilacza AC.

Isc – prąd ładowania z paneli solarnych.

Ichg – całkowity prąd ładowania akumulatorów.

ldisc – prąd rozładowania akumulatorów.

Iload – wyjściowy prąd do zasilania urządzeń AC.

sbu – priorytet zasilania urządzeń wyjściowych: panele solarne > akumulatory > zasilanie AC Utylity source – zasilanie AC.

Utylity charger – ładowarka ze źródła zasilania AC.

Solar Source – zasilanie z paneli solarnych.

Solar charger – ładowarka z paneli solarnych.

DC/AC Inverter – przetwornica DC/AC.

AC load – urządzenia odbiorcze AC.

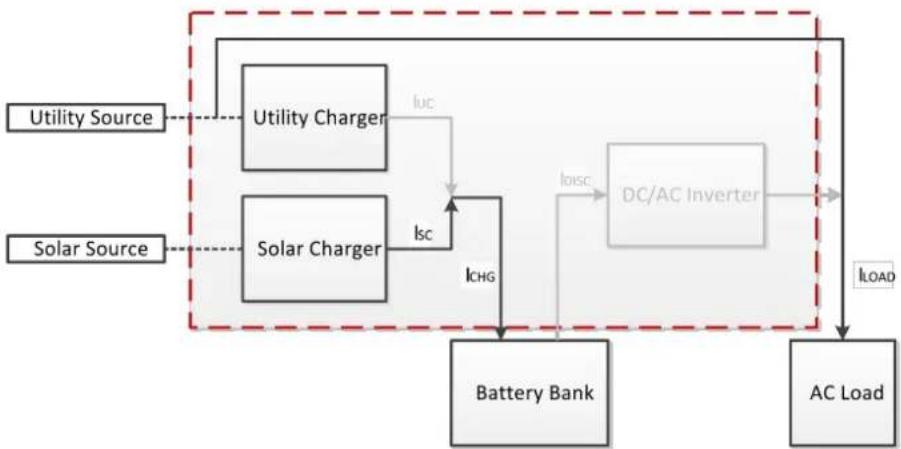

1. W przypadku braku zasilania sieciowego (Iuc=0), akumulatory są ładowane z paneli solarnych (I CHG =I SC ), urządzenia odbiorcze zasilane są z paneli solarnych i akumulatorów, prąd I _SC wzrasta do 50A jeśli panele solarne są w stanie dostarczyć tyle energii.

Możliwości ustawienia priorytetu zasilania:

Piorytet ładowania DC	Priorytet zasilania urządzeń odbiorczych
panele solarne panele	solarne
zasilanie AC zasilanie AC
panele solarne zasilanie AC
solary i zasilanie AC zasilanie AC
solary i zasilanie AC panele solarne
panele solarne sbu
solary i zasilanie AC sbu

1. W przypadku braku zasilania z paneli solarnychsc#0), akumulatory ładowane są z zasilania sieciowego (I CHG =I UC ), urządzenia odbiorcze zasilane są z sieci zasilającej. Maksymalna wartość prądu I _UC została ograniczona do 20A dla wersji 1kVA i 30A dla 3kVA.

Możliwości ustawienia priorytetu zasilania:

Piorytet ładowania DC	Priorytet zasilania urządzeń odbiorczych
panele solarne panele	solarne
zasilanie AC zasilanie AC
panele solarne zasilanie AC
solary i zasilanie AC zasilanie AC
solary i zasilanie AC panele solarne
panele solarne sbu
solary i zasilanie AC sbu

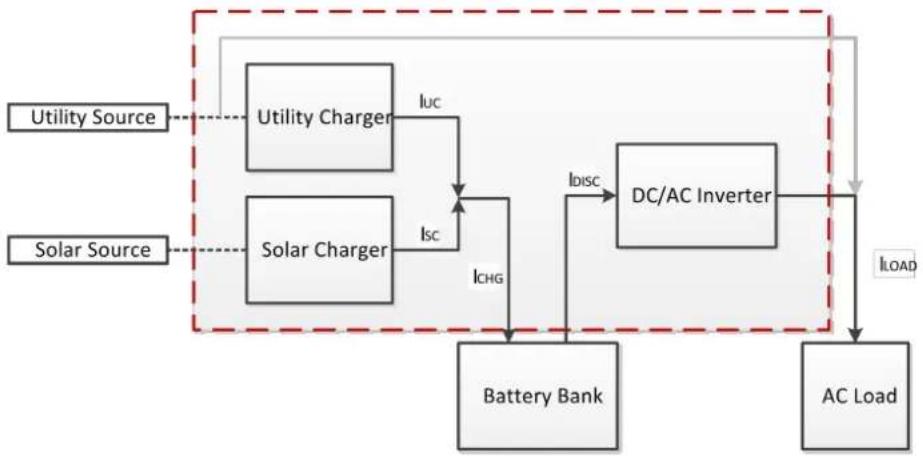

1. W przypadku gdy zasilanie z sieci AC i z paneli solarnych jest dostępne, akumulatory są ładowane z ładowarki solarnej ( I_CHG=I_SC ), urządzenia odbiorcze zasilane są z paneli solarnych przez akumulatory. Jeśli priorytetowym źródłem zasilania są panele solarne a napięcie na nich i akumulatorach spadnie do niskiego poziomu, wówczas Inverter przełączy się na zasilanie z sieci AC. Jeżeli pracuje w trybie SBU wówczas również przełączy się na zasilanie z sieci AC w przypadku gdy napięcie na akumulatorach spadnie do niskiego poziomu.

Możliwości ustawienia priorytetu zasilania:

Piorytet ładowania DC	Priorytet zasilania urządzeń odbiorczych
panele solarne panele	solarne
panele solarne sbu

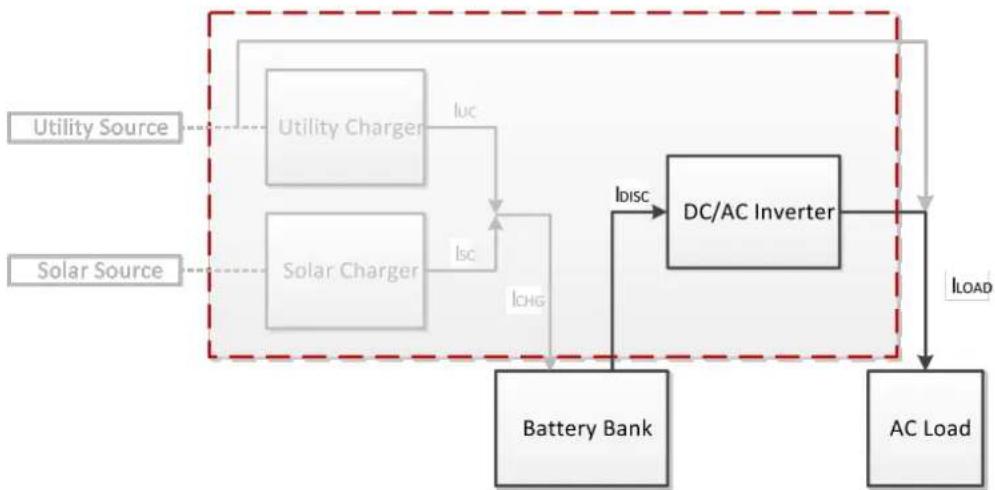

1. W przypadku braku zasilania z sieci i z paneli solarnych, I uc=Isc=0 , odbiory zasilane są z akumulatorów.

Możliwości ustawienia priorytetu zasilania:

Piorytet ładowania DC	Priorytet zasilania urządzeń odbiorczych
panele solarne panele	solarne
zasilanie AC zasilanie AC
panele solarne zasilanie AC
solary i zasilanie AC panele	solarne
solary i zasilanie AC zasilanie AC
panele solarne sbu
solary i zasilanie AC sbu

1. W przypadku gdy zasilanie z sieci AC i z paneli solarnych jest dostępne, akumulatory zasilane są z ładowarki sieciowej, I_CHG=I_UC , odbiory zasilane są z sieci AC.

Możliwości ustawienia priorytetu zasilania:

Piorytet ładowania DC	Priorytet zasilania urządzeń odbiorczych
zasilanie AC zasilanie AC

1. W przypadku gdy zasilanie z sieci AC i z paneli solarnych jest dostępne, akumulatory zasilane są z ładowarki solarnej, I_CHG=I_sc , odbiory zasilane są z sieci AC, Jeśli panele solarne nie są w stanie dostarczyć wystarczająco dużo energii ładowanie akumulatorów odbywa się z ładowarki sieciowej.

Możliwości ustawienia priorytetu zasilania:

Piorytet ładowania DC	Priorytet zasilania urządzeń odbiorczych
panele solarne zasilanie AC

1. W przypadku gdy zasilanie z sieci AC i z paneli solarnych jest dostępne, akumulatory zasilane są z ładowarki solarnej i sieciowej, odbiory zasilane są przez akumulatory i panele solarne. Jeśli panele solarne nie są wstanie dostarczyć wystarczającej ilości energii lub akumulatory rozładują się do niskiego poziomu wówczas urządzenie przełączy się na zasilanie z sieci AC.

Możliwości ustawienia priorytetu zasilania:

Piorytet ładowania DC	Priorytet zasilania urządzeń odbiorczych
solary i zasilanie AC panele solarne
solary i zasilanie AC sbu

1. W przypadku gdy zasilanie z sieci AC i z paneli solarnych jest dostępne, akumulatory zasilane są z ładowarki solarnej i sieciowej, odbiory zasilane są sieci AC.

Możliwości ustawienia priorytetu zasilania:

Piorytet ładowania DC	Priorytet zasilania urządzeń odbiorczych
solary i zasilanie AC zasilanie AC

Instalacja.

Przed podłączeniem prosimy sprawdzić czy urządzenie nie posiada uszkodzeń mechanicznych. Paczka powinna zawierać:

-urządzenie 1 szt,
-instrukcja obsługi 1 szt (wersja angielskojęzyczna),
-kabel komunikacyjny 1 szt,
-oprogramowanie 1 szt,

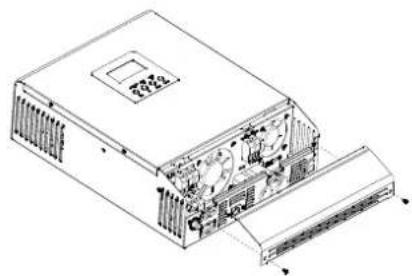

Przed podłączeniem przewodów proszę zdjąć dolną pokrywę wykręcając dwa wkręty (jak pokazano poniżej).

Przed zamontowaniem Invertera należy przestrzegać następujących reguł:

-nie instaluj urządzenia na łatwopalnych powierzchniach,
-wybierz stabilne podłoże,
- zagwarantuj po 20cm wolnej przestrzeni po bokach urządzenia i po 50cm pod Inverterem i ponad nim, pozwoli to na odpowiednią wentylację zasilacza,
-temperatura otoczenia powinna mieścić się w zakresie od 0°C do 55°C,
–zaleca się montaż urządzenia w pionie, aby przylegało tylną częścią obudowy do ściany,

Przykręć Inverter do ściany za pomocą trzech wkrętów:

Podłączenie akumulatorów:

UWAGA: Do podłączenia akumulatorów należy użyć przewodów o odpowiednim przekroju zakończonych końcówkami oczkowymi.

Model 1kVA posiada instalację DC 12V, model 2 i 3kVA - 24Vdc (dwa akumulatory 12V połączone szeregowo), model 4 i 5kVA – 48Vdc (cztery akumulatory 12V w szeregu). Zaleca się podłączenie akumulatorów wykonanych w technologii AGM lub żelowych o pojemności min 100Ah każdy dla modeli 1-3kVA i 200Ah dla urządzeń 4-5kVA.

Podłącz przewody bateryjne do terminali w Inverterze i akumulatorach pamiętając o odpowiedniej polaryzacji.

Uwaga: Ryzyko porażenia

Podczas instalacji należy zachować szczególne środki ostrożności z powodu istniejącego zagrożenia porażenia.

Podłączenie zasilania i odbiorów.

UWAGA Przed podłączeniem zasilania AC zaleca się zastosowanie osobnego bezpiecznika pomiędzy Inverterem a źródłem zasilania AC. Pozwoli to na bezpieczne odłączenie zasilania AC podczas konserwacji sprzętu. Dla wersji 1kVA zaleca się bezpiecznik o wartości 10A, dla wersji 2kVA o wartości 20A i analogicznie 30A dla 3kVA, 40A dla 4kVA i 50A dla 5kVA.

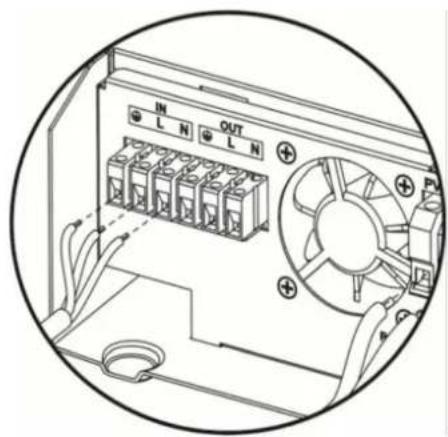

UWAGA Urządzenie posiada dwa terminale zaciskowe oznaczone IN (wejście) i OUT (wyjście). Nie wolno podłączyć ich odwrotnie!!!

UWAGA Przed przykręceniem upewnij się, czy przewód zasilający jest odłączony od zasilania – uchroni Cię to przed porażeniem. Jako pierwszy podłącz przewód PE.

- ground - PE - uziemienie,

L - LINE – przewód fazowy,

N – NEUTRAL – przewód neutralny,

IN – wejście

OUT - wyjście

Podłączenie paneli fotowoltaicznych.

Pamiętaj o zachowaniu odpowiedniej polaryzacji.

Ładowanie z PV
MODEL 2KVA/3KVA 24Vdc	4KVA / 5KVA 48Vdc
Max napięcie obwodu otwartego paneli PV	75Vdc max 145Vdc
Zakres napięć PV 30~66Vdc 60~115Vdc
Minimalne napięcie akumulatorów pozwalające na ładowanie ich z PV.	17Vdc 34Vdc

Po podłączeniu wszystkich przewodów pamiętaj o zamontowaniu dolnej pokrywy.

Złącze Dry Contact (wyposażenie opcjonalne).

Złącze Dry Contact (3A/250Vac) może być użyte aby poinformować, iż napięcie na akumulatorach osiągnęło niski poziom.

Status Warunki				[D3YD]Dry contact port:
				NC & C NO & C
Wyłączone Urządzenie jest wyłączone i nie zasila odbiorów. Zamknięty Otwarty
Włączone	Zasilanie odbiorów z sieci.			Zamknięty Otwarty
	Zasilanie odbiorów z akumulatorów lub solarów.	Program 01 ustawiony na Utility	Napięcie na akumulatorach spadło poniżej wartości ostrzeżenia o niskim poziomie naładowania baterii.	Otwarty Zamknięty
			Napięcie na akumulatorach wzrosło powyżej ustawionego progu w programie 13 lub osiągnęło próg ładowania konserwującego.	Zamknięty Otwarty
		Program 01 ustawiony na SBU lub Solar	Napięcie na akumulatorach spadło poniżej poziomu ustawionego w programie 12.	Otwarty Zamknięty
			Napięcie na akumulatorach wzrosło powyżej ustawionego progu w programie 13 lub osiągnęło próg ładowania konserwującego.	Zamknięty Otwarty

Obsługa urządzenia.

Gdy urządzenie jest poprawnie zainstalowane i akumulatory są podłączone, wystarczy nacisnąć włącznik on/off w pozycję „I”. Włącznik znajdują się w dolnej części urządzenia.

Działanie i wyświetlacz LCD.

Panel sterowania i wyświetlania znajduje się na przednim panelu falownika. Obejmuje on trzy wskaźniki, cztery klawisze funkcyjne oraz wyświetlacz LCD wskazujący stan pracy i parametry wejścia i wyjścia urządzenia.

Dioda LED			Informacja
AC/INV	Zielona	Włączona	Napięcie wyj. dostępne w trybie bypassu.
		Miga Wyjście zasilane z baterii w trybie Invertera.
CHG	Zielona	Włączona	Baterie są w pełni naładowane.
		Miga Ładowanie Baterii.
FAULT	Czerwona	Włączona	Uszkodzenie.
		Miga	Ostrzeżenie.

Przycisk funkcyjny Opis
ESC Wyjście
UP Powrót do poprzedniej sekcji.
DOWN Przejście do kolejnej sekcji.
ENTER Potwierdzenie wyboru.

Wyświetlacz LCD:

Ikona Opis
Parametry wejściowe
AC	Wyświetla parametry wejścia AC.
PV	Wyświetla parametry wejścia z paneli solarnych.
INPUTBATT	Wyświetla wartości napięcia wejściowego, częstotliwości napięcia wejściowego, napięcia z paneli solarnych, napięcia na akumulatorach, prądu ładowania.
Konfiguracja i informacja o uszkodzeniu
88∅	Wyświetla ustawienia programu.
	Wyświetla ostrzeżenia i kod uszkodzenia.Ostrzeżenie miga z kodem ostrzeżenia.Uszkodzenie błyska z kodem uszkodzenia.
Informacja o parametrach wyjścia
OUTPUTBATTLOAD8.8.8kW VA % Hz	Wyświetla wartości napięcia wyjściowego, częstotliwości wyjściowej, obciążenia w procentach, VA i W.
Informacja o akumulatorach
CHARGING	Wyświetla poziom naładowania akumulatorów w przedziałach 0-24%, 25-49%, 50-74% i 75-100% w trybie bateryjnym i poziom i ładowania w trybie sieciowym.
W trybie sieciowym (AC) wskaże poziom naładowania akumulatorów.
Status Napięcie naakumulatorach		Wyświetlacz LCD
Ładowanie akumulatorów	<2V/cell 4 linie będą migać.
	2 ~ 2.083V/cell Dolna linia włączona pozostałe 3 migają.
	2.083 ~ 2.167V/cell	Dwie dolne linie włączone, dwie górne migają.
	>2.167 V/cell Trzy dolne	linie włączone, 1 górna miga.
Akumulatory naładowane. Ładowanie konserwujące.		4 linie włączone

W trybie bateryjnym wskaże poziom naładowania akumulatorów.

Obciążenie w procentach Napięcie na akumulatorach		Wyświetlacz LCD
Obciążenie >50%	< 1.717V/cell
	1.717V/cell ~ 1.8V/cell
	1.8 ~ 1.883V/cell
	> 1.883 V/cell
50%> Obciążenie >20%	< 1.817V/cell
	1.817V/cell ~ 1.9V/cell
	1.9 ~ 1.983V/cell
	> 1.983
Obciążenie < 20%	< 1.867V/cell
	1.867V/cell ~ 1.95V/cell
	1.95 ~ 2.033V/cell
	> 2.033

Informacje na temat obciążenia
OVER LOAD		Przeciążenie
		Obciążenie w przedziałach 0-24%, 25-50%, 50-74% and 75-100%.
		0%~25% 25%~50% 50%~75%		75%~100%
Informacja na temat trybu pracy.
		Inverter podłączony do sieci AC.
		Inverter podłączony do paneli solarnych.
BYPASS		Obciążenie zasilane bypasssem z sieci AC.
		Uruchomiona ładowarka sieciowa.
		Uruchomiona przetwornica DC/AC
Wyciszenie
		Sygnalizacja dźwiękowa jest wyłączona.

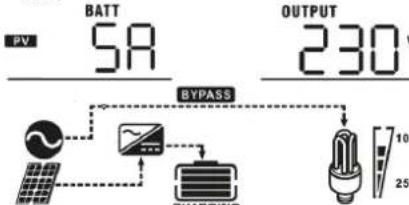

Programowanie Invertera za pomocą wyświetlacza LCD.

Celem zmiany ustawień trybów pracy urządzenia przyciśnij i przytrzymaj przycisk ENTER przez 3 sekundy. Przyciskami UP i DOWN zmienisz ustawienia, aby potwierdzić wprowadzone zmiany przyciśnij ENTER, aby anulować ESC.

Program Opis Opcje do wyboru
00	Wyjście z trybu programowania.	Wyjście
01	Wybór priorytetu zasilania odbiorów.	Panele solarne pierwsze:	Panele solarne zasilają odbiory w pierwszej kolejności. Jeśli energia solarna nie jest wystarczająca wspomagana jest energią z akumulatorów.Sieć energetyczna zasila odbiory jedynie gdy nie ma energii z solarów lub gdy napięcie na akumulatorach spadnie do poziomu ustawionego w programie 12.
		Priorytet SBU:	Energia z solarów zasila odbiory w pierwszej kolejności. Jeśli jest niewystarczająca wówczas jest wspomagana energią z akumulatorów. Sieć zasilająca przejmuje odbiory gdy napięcie na akumulatorach spadnie do poziomu ustawionego w programie 12.
		Sieć AC pierwsza (domyślne):	Energia z sieci zasilającej jest przekazywana na wyjście do zasilenia odbiorów. Energia z akumulatorów lub z paneli solarnych jest wykorzystywana jedynie gdy sieć zasilająca jest niedostępna.
02	Maksymalna wartość prądu ładowania akumulatorów.Wartość summaryczna prądu ładowania z PV i z ładowarki sieciowej.	10A:02 10A	20A:
		30A:	40A:02
		50A	60A (domyślnie)02
03	Zakres napięcia wejściowego.	Urządzenia elektryczne (domyślnie):90-280V	UPS:170-280V
04 Tryb oszczędzania energii.		Wyłączony(domyślnie):	Włączony:Jeśli poziom obciążenia będzie znikomy lub zerowy wówczas urządzenie wyłączy zasilanie wyjścia. Po pojawieniu się obciążenia urządzenie automatycznie przywróci zasilanie wyjścia.- 2/3kVA: wyłączenie <40W, powrót >80W- 4/5kVA: wyłączenie <50W, powrót >100W
05 Typ akumulatorów		AGM(domyślnie):	Obsługowe:
		Definiowane przez użytkownikaWartości napięć ładowania i odcięcia mogą zostać określone w programach 26, 27 i 29.
06	Auto restart w przypadku przeciążenia	Restart wyłączony (domyślnie):06 Lf-d	Restart włączony:06 Lf-E
07	Auto restart w przypadku przegrzania	Restart wyłączony (domyślnie):	Restart włączony:07 LLC
09 Częstotliwość wyjściowa		50Hz(domyślnie):	09 CN
Program Opis Opcje do wyboru
11	Maksymalny prąd ładowania z ładowarki sieciowej.UWAGA: Jeśli wartość summaryczna prądów ładowania ustawiona w punkcie 02 jest niższa od tej ustawionej w programie 11 wówczas urządzenie dostosuje wartość prądu ładowania z ładowarki sieciowej z punktu 02.	M a 2/3kVA:20A30A (domyślnie)11 30A
		M a 4/5kVA:20A10A11 10A12 10A20A30A (domyślnie)11 30A
12	Wartość napięcia DC, przy której nastąpi przełączenie na zasilanie z sieci AC w trybie SBU lub trybie SOL.	V ja 2/3kVA:2 /: 22.5V:BATT22.0v12 22.5v2 /(domyślnie):BATT23.0v12 23.5v24.0V: 24.5V:BATT24.0v12 24.5v25.0V:BATT25.0v12 25.5vWersja 4/5kVA:44V 45V1 BATT44v12 45v46V (domyślnie) 47V1 BATT46v12 47v48V 49V1 BATT48v12 49v50V 51V1 BATT50v12 51v

Program Opis Opcje do wyboru
11	Maksymalny prąd ładowania z ładowarki sieciowej.UWAGA: Jeśli wartość summaryczna prądów ładowania ustawiona w punkcie 02 jest niższa od tej ustawionej w programie 11 wówczas urządzenie dostosuje wartość prądu ładowania z ładowarki sieciowej z punktu 02.	Wersja 2/3kVA:
		20A 1 2 2 2 2	30A (domyślnie) 1 2 2 2 2
		Wersja 4/5kVA:
		2A 1 2 2 2	10A 1 2 2 2 2
		20A 1 2 2 2 2	30A (domyślnie) 1 2 2 2 \)\textcircled{2}
12	Wartość napięcia DC, przy której nastąpi przełączenie na zasilanie z sieci AC w trybie SBU lub trybie SOL.	Wersja 2/3kVA:
		22.0V: 22.5V:\textcircled{1}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{3}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{4}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{1}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}	\textcircled{1}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}
		23.0V(domyślnie):\textcircled{1}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}(\textcircled{2})\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}	23.5V:\textcircled{1}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled {BATT}\textcircled{1}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}
		24.0V: 24.5V:\textcircled{1}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{\textcircled{2}}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}	\textcircled{1}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}
		25.0V:\textcircled{1}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}25.5\mathrm{V}:\textcircled{1}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textit{V} : 25.5\mathrm{V}:\textcircled{1}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textit{V} : 25.5\mathrm{V}:\textcircled{1}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textit{V} : 25.5\mathrm{V}:\textcircled{1}\textcircled{2}25.5\mathrm{V}:\textcircled{1}\textcircled{2}25.5\mathrm{V}:\textcircled{1}\textcircled{2}25.5\mathrm{V}:\textcircled{1}\textcircled{2}25.\mathrm{V}:\textcircled{1}\textcircled{2}25.\mathrm{V}:\textcircled{1}\textcircled{2}25.\mathrm{V}:\textcircled{1}\textcircled{2}25.\mathrm{V}:\textcirculated{1}_{1}\mathrm{V}\mathrm{45}\mathrm{V}\textcircled{1}\textcircled{2}44\mathrm{V}\textcircled{1}\textcircled{2}44\mathrm{V}\textcircled{1}\textcircled{2}46\mathrm{V}\textcircled{1}\textcircled{2}46\mathrm{V}\textcircled{1}\textcircled{2}46\mathrm{V}\textcircled{1}\textcircled{2}47\mathrm{V}\textcircled{1}\textcircled{2}47\mathrm{V}\textcircled{1}\textcircled{2}47\mathrm{V}\textcircled{1}\textcircled{2}47\mathrm{V}	\textcircled{1}\textcircled{2}47\mathrm{V}\textcircled{1}\textcircled{2}47\mathrm{V}\textcircled{1}\textcircled{2}47\mathrm{V}\textcircled{1}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcirculated{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\end{array}
		46V (domyślnie) 47V\textcircled{1}\textcircled{2}46\mathrm{V}\textcircled{1}\textcircled{2}46\mathrm{V}\textcircled{1}\textcircled{2}46\mathrm{V}\textcircled{1}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\begin{array}{c}\textcircled{1}\\ \textcircled{2}\\ \textcircled{2}\\ \textcircled{2}\\ \textcircled{2}\\ \textcircled{2}\\ \textcircled{2}\\ \textcircled{2}\\ \textcircled{2}\\ \textcircled{2}\\ \textcircled{2}\\ \textcircled{2}\\ \textcircled{2}\\ \textcircled{2}\\ \textcircled{2}\\ \textcircled{2}\\ 50\mathrm{V}\ 51\mathrm{V}\textcircled{1}\textcircled{2}50\mathrm{V}\textcircled{1}\textcircled{2}\textcircled{1}\textcircled{2}\textcircled{1}\textcircled{2}\textcircled{1}\textcircled{2}\textcircled{1}\textcircled{2}\textcircled{1}\textcircled{2}\textcircled{1}\textcircled{2}\textcircled{1}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled {BATT}\textcircled{1}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{1}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2},\textcircled{1}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}\textcircled{2}$
13	Wartość napięcia DC, przy której nastąpi powrót na pracę z akumulatorów w trybie Solar lub SBU.	Wersja 2/3kVA:
		W pełni naładowane (27V)	24V13 BATT24.0v
		24.5V 25V	13 BATT25.0v
		25.5V 26V	13 BATT26.0v
		26.5V 27V (domyślnie)	13 BATT27.0v
		27.5V 28V	13 BATT28.0v
		28.5V 29V	13 BATT29.0v
		Wersja 4/5kVA:
			48V13 BATT48.0v
		49V 50V	13 BATT50.0v
		51V 52V	13 BATT52.0v
		53V 54V (domyślnie)	13 BATT54.0v
		55V 56V	13 BATT56.0v
		57V 58V	13 BATT58.0v
16	Priorytet zasilania ładowarki.	Panele solarne pierwsze: Ładowarka solarna ładuje akumulatory jako pierwsza. Ładowarka sieciowa przejmuje ładowanie akumulatorów gry energia z solarów nie jest dostępna.	Siec AC pierwsza (domyślnie): Ładowarka sieciowa ładuje akumulatory jako pierwsza. Ładowarka solarna przejmuje ładowanie gdy nie ma zasilania z sieci.
		Panele solarne i sieć AC: Obie ładowarki ładują akumulatory.	Tylko panele solarne: Ładowarka sieciowa jest nieaktywna.
		Jeżeli urządzenie pracuje w trybie bateryjnym lub w trybie oszczędzania energii wówczas ładowarka sieciowa nie jest aktywna.
18 Sygnalizacja dźwiękowa.		Alarm włączony (domyślnie):	Alarm wyłączony:
19	Powrót do domyślnego wyglądu wyświetlacza LCD.	Włączony (domyślnie): Po 1 minucie wyświetlacz powróci do ekranu początkowego informując o napięcie wejściowym i wyjściowym.	Wyłączony: Wyświetlacz pozostaje na ostatnio wybranym ekranie informacji do momentu kolejnej zmiany przez użytkownika.
20 Podświetlenie LCD.		Włączone (domyślnie):	Wyłączone:
22	Sygnalizacja dźwiękowa gdy zanika źródło zasilania.	Włączone (domyślnie):	Wyłączone:
23	Jeśli w trybie bateryjnym nastąpi przeciążenie to urządzenie przełączy się do bypassu z sieci zasilającej.	Bypass wyłączony (domyślnie):	Bypass włączony:
25 Zapis kodu błędu		Włączone:	Włączone (domyślnie):
26	Wartość napięcia ładowania początkowego (bulk)	Wersja 1kVA: domyślnie 14,1V
		Wersja 2/3kVA, domyślnie 28,1V
		Wersja 4/5kVA: domyślnie 56,4V
		Jeśli w programie 5 zostanie wybrana opcja „USE” wówczas można samodzielnie wybrać wartość napięcia ładowania początkowego w zakresie:- 24.0 - 29.2V dla wersji 2/3kVA,- 48.0 – 58.4V dla wersji 4/5kVA,Możliwa zmiana wartości co 0.1V.
27	Wartość napięcia ładowania konserwującego	1kVA domyślnie: 13.5V
		2/3kVA domyślnie: 27.0V
		4/5kVA domyślnie: 54.0V
		Jeśli w programie 5 zostanie wybrana opcja „USE” wówczas można samodzielnie wybrać wartość napięcia ładowania początkowego w zakresie:- 24.0 - 27.0V dla wersji 2/3kVA,- 48.0 – 58.4V dla wersji 4/5kVA,Możliwa zmiana wartości co 0.1V.
29	Napięcie odcięcia 1kVA domyślnie:	10.5V
		2/3kVA domyślnie: 21.0V
		4/5kVA domyślnie: 42.0V
		Jeśli w programie 5 zostanie wybrana opcja „USE” wówczas można samodzielnie wybrać wartość napięcia ładowania początkowego w zakresie:- 20.0 - 24.0V dla wersji 2/3kVA,- 40.0 – 48.0V dla wersji 4/5kVA,Możliwa zmiana wartości co 0.1V.Zmiana poziomu obciążenia nie ma wpływu na wartość napięcia odcięcia. Niski poziom naładowania akumulatorów zostanie zgłoszony przy napięciu wyższym od wartości napięcia odcięcia o:- 1.0V dla 2/3kVA,- 2.0V dla 4/5kVA.Wyłączenie komunikatu o niskim poziomie naładowania akumulatorów następuje po przekroczeniu wartości napięcia odcięcia o:- 2.0V dla 2/3kVA,- 4.0V dla 4/5kVA.Zimny start jest możliwy jeśli napięcie na akumulatorach wynosi:- 23.0V dla 2/3kVA,- 46.0V dla 4/5kVA.
31 Bilans energii od strony Bilans energii aktywnyfotowoltaiki: jeśli aktywny (domyślnie):wówczas poziom energiiz PV jest automatycznie dostosowywany dopoziomu obciążenia(dotyczy wersji 4 i 5kVA)		[Pobór mocy od strony PV jest automatycznie regulowany zgodnie ze wzorem:maksymalny poziom energii z paneli PV jest równy sumie energii niezbędnej do naładowania akumulatorów i zasilenia odbiorników.
		[Bilans energii wyłączony:	Pobór mocy od strony PV jest równy energii niezbędnej do naładowania akumulatorów, poziom obciążenia nie ma znaczenia. Maksymalna wartość prądu ładowania akumulatorów będzie odpowiadała wartości ustawionej w programie 2.

Programy 28 i 30 dotyczą pracy równoległej i są opisane w instrukcji trybu równoległego.

Informacje wyświetlane na panelu LCD można zmienić wciskając „UP” lub „DOWN”, będą one informowały o wartościach: napięcia wejściowego, częstotliwości napięcia wejściowego, napięcia na akumulatorach, napięcia na panelach solarnych, prądzie ładowania, napięciu wyjściowym, obciążeniu w [W].

Wybrany parametr Wyświetlacz	LCD
Napięcie wejściowe/Napięcie wyjściowe (ekran domyślny)
Częstotliwość napięcia wejściowego
Napięcie PV
Prąd ładowania z MPPT	>10A<10A
Moc ładowania MPPT
Napięcie na akumulatorach/ Prąd rozładowania DC
Napięcie na akumulatorach/ Częstotliwość wyjściowa
Napięcie na akumulatorach/ Poziom obciążenia w %
Napięcie wejściowe/Obciążenie w [VA]	Jeśli obciążenie jest mniejsze od 1kVA, obciążenie w VA jest wyświetlane jak poniże 300VA:Jeśli obciążenie jest większe od 1kVA (1KVA)≥, obciążenie w VA jest wyświetlane jak poniże 1.5kVA:
Napięcie wejściowe/Obciążenie w [W]	Jeśli obciążenie jest mniejsze od 1kVA, obciążenie w W jest wyświetlane jak poniże 270W:Jeśli obciążenie jest większe od 1kVA (≥1KVA), obciążenie w VA jest wyświetlane jak poniże 1.2kW:
Wersja pierwszego procesora	Wersja pierwszego procesora 00014.04
Wersja drugiego procesora	Wersia drugiego procesora 00003.03

Opis trybów pracy.

Tryb pracy Opis Wyswietlacz LCD
Tryb oczekiwania/ Tryb oszczędzania energii	Odbiory nie są zasilane, akumulatory są ładowane.	Ładowanie z sieci AC i paneli solarnych
		Ładowanie z sieci AC
		Ładowanie z paneli solarnych
		Brak ładowania
Tryb sieciowy	Odbiory są zasilane z sieci AC. Akumulatory są ładowane.	Ładowanie z sieci AC i paneli solarnych
		Ładowanie z sieci AC
Tryb bateryjny	Odbiory są zasilane przez akumulatory z paneli PV.	Zasilanie przez akumulatory z paneli PV.
		Zasilanie z akumulatorów.
Uszkodzenie:błąd spowodowany przez wewnętrzne uszkodzenie lub czynnik zewnętrzny (przegrzanie, zwarcie na wyjściu).	Możliwe ładowania akumulatorów z obu ładowarek.	Ładowanie z sieci AC (dostępne w wersjach 1/2/3kVA).
		Ładowanie z paneli PV.
		Brak ładowania/akumulatory naładowane.
Uszkodzenie:błąd spowodowany przez wewnętrzne uszkodzenie lub czynnik zewnętrzny (przegrzanie, zwarcie na wyjściu).	Sieć AC zasila podłączone odbiorniki jeśli urządzenie uruchamia się bez akumulatorów (dotyczy modeli 4 i 5kVA w trybie pojedynczym).	Zasilanie bypassem z sieci AC:

Kody błędów.

Kod błędu Opis błędu Nr błędu
01 Wentylator jest zablokowany.
02 Przegrzanie.
03 Napięcie na akumulatorach za wysokie.
04 Napięcie na akumulatorach za niskie.
05 Zwarcie na wyjściu lub przegrzanie.
06 Nieprawidłowe napięcie wyjściowe.
07 Przeciążenie.
08 Napięcie BUS za wysokie.
09 Bus soft start nieudany.
11 Główny przekaźnik uszkodzony.
51 Przeciążenie lub przepięcie
52 Napięcie DC Bus za niskie
53 Start Invertera nieudany
55 Zbyt wysokie napięcie DC na wyjściu AC
56 Akumulatory odłączone
57 Czujnik prądowy uszkodzony.
58 Napięcie wyjściowe zbyt niskie.

UWAGA: Kody 51-58 dotyczą wersji 4/5kVA.

Sygnalizacja dźwiękowa.

Kod Opis		Sygnalizacja dźwiękowa	Wyświetlacz LCD
01 Wentylator jest zablokowany.		Trzy sygnały na sekundę.
03 Akumulatory przeładowane.		Jeden sygnał co sekundę.
04	Niskie napięcie na akumulatorach.	Jeden sygnał co sekundę.
07 Przeciążenie.		Jeden sygnał co pół sekundy.
10 Ograniczenie mocy wyjściowej.		Dwa sygnały co trzy sekundy.
12	Ładowarka solarna zatrzymana z powodu niskiego poziomu naładowania akumulatorów.
13	Ładowarka solarna zatrzymana z powodu zbyt wysokiego napięcia PV.
14	Ładowarka solarna zatrzymana z powodu przeciążenia.

Specyfikacja trybu sieciowego.

Model urządzenia 1-5kVA
Kształt sygnału wejściowego Sinusoida	(sieć energetyczna lub generator)
Nominalne napięcie wejściowe 230Vac
Poziom napięcia wejściowego, przy którym urządzenie przełączy się na pracę bateryjną.	<170Vac±7V (UPS)
Poziom napięcia, przy którym urządzenie powróci na pracę sieciową.	≥180Vac±7V (UPS)
Poziom napięcia wejściowego, przy którym urządzenie przełączy się na pracę bateryjną.	≥280Vac±7V
Poziom napięcia, przy którym urządzenie powróci na pracę sieciową.	<270Vac±7V
Maksymalna wartość napięcia wejściowego	300Vac
Nominalna częstotliwość napięcia wejściowego	50Hz / 60Hz (Auto)
Wartość częstotliwości napięcia wejściowego, przy której urządzenie przełączy się na pracę bateryjną.	<40±1Hz
Wartość częstotliwości napięcia wejściowego, przy której urządzenie powróci na pracę z sieci AC.	≥ 42 ± 1 Hz
Wartość częstotliwości napięcia wejściowego, przy której urządzenie przełączy się na pracę bateryjną.	≥ 65 ± 1 Hz
Wartość częstotliwości napięcia wejściowego, przy której urządzenie powróci na pracę z sieci AC.	< 63 ± 1 Hz
Zabezpieczenie przeciwzwarciiowe Bezpiecznik
Wydajność	>95% ( obciążenie rezystancyjne, akumulatory w pełni naładowane )
Czas przełączenia	10ms (UPS)20ms (Appliances)
Ograniczenie mocy.

Specyfikacja trybu bateryjnego.

Specyfikacja ładowarek.

Model 2KVA 3KVA 4KVA 5KVA
Algorytm ładowania 3-stopniowy
Ładowarka sieciowa
Prąd ładowania 20/30A 2/10/20/30/40/50/60
Ładowanie początkowe (bulk)	Obsługowe 29.2Vdc 58.4Vdc
	AGM / Gel 28.2Vdc 56.4Vdc
Ładowanie konserwujące (float) 27Vdc 54Vdc
Ładowarka solarna
Moc ładowarki MPPT 600W 3000W
Wydajność 98% max.
Nominalne napięcie DC		24Vdc 48Vdc
Zakres napięć pracy		30~66Vdc		60~115Vdc
Max napięcie otwarcia obwodu PV		75Vdc		145Vdc
Pobór mocy w trybie standby		2W
Min napięcie DC dla startu ładowania z PV		17Vdc 34Vdc

Wymiary i waga.

Model 2kVA 3kVA	4kVA	5kVA
Certyfikat bezpieczeństwa	CE
Temperatura otoczenia	0°C to 55°C
Temperatura magazynowania	-15°C~60°C
Wymiary(głębokość*szerokość*wysokość) mm	100 x 272 x 355	140 x 295 x 540
Waga netto, kg	7.0	7.4	12.5

Rozwiązywanie problemów.

Objaw LCD/LED/Buzzer Wyjaśnienie/Powód Co zrobić
Urządzenie wyłącza się w czasie startu.	LCD/LED-y i sygnalizacja dźwiękowa są obecne przez 3 sekundy, później wyłączają się.	Napięcie na akumulatorze jest zbyt niskie (<1.91V/Cell).	1. Naładuj akumulator.2. Wymień akumulator.
Całkowity brak reakcji.	Brak wskazań.	1. Akumulator głęboko rozładowany (<1.4V/Cell).2. Akumulator nieprawidłowo podłączony – polaryzacja.	1. Sprawdź czy akumulator jest prawidłowo podłączony.2. Naładuj akumulator.3. Wymień akumulator.
Zasilanie AC dostępne, urządzenie pracuje w trybie bateryjnym.	Napięcie wejściowe 0V na LCD i zielony LED miga.	Bezpiecznik sieciowy uszkodzony.	Sprawdź bezpiecznik sieciowy i poprawność podłączenia sieci AC.
	Zielony LED miga.	Słaba jakość zapięcia zasilającego lub z generatora.	1. Sprawdź czy przewód nie jest zbyt cienki lub długi.2. Sprawdź parametry generatora.
	Zielony LED miga.	Ustawiono zasilanie z paneli solarnych jako priorytetowe.	Ustaw zasilanie z sieci jako priorytetowe.
Gdy urządzenie jest włączone wewnętrzny przekaźnik włącza się i wyłącza na przemian.	Wyświetlacz LCD i diody LED migają.	Odłączone akumulatory. Sprawdź obwód bateryjny.
Ciągła sygnalizacja dźwiękowa, czerwona dioda LED włączona.	Błąd 07. Przeciążenie. Zmniejszyć obciążenie.
	Błąd 05.	Zwarcie na wyjściu.	Sprawdź okablowanie na wyjściu urządzenia.Odłącz odbiory.
		Temperatura wewnątrz urządzenia przekroczyła 120°C.	Sprawdź otwory wentylacyjne lub temperaturę otoczenia.
	Błąd 02.	Temperatura wewnątrz urządzenia przekroczyła 100°C
	Błąd 03.	Akumulatory przeładowane. Wysyłka do serwisu.
		Napięcie na akumulatorach zbyt wysokie.	Sprawdź napięcie na akumulatorach, czy ich ilość jest odpowiednia.
	Błąd 01. Uszkodzony	wentylator. Wymień wentylator.
	Błąd 06/58. Napięcie	wyjściowe poza zakresem (<190Vac lub >260Vac)	1. Zmniejsz obciążenie.2. Wysyłka do serwisu.
	Błąd 08, 09/53, 57 Uszkodzenie wewnętrzne. Wysyłka do serwisu.
	Błąd 51 Przeciążenie lub przepięcie.		Zrestartuj urządzenie, jeśli błąd jest nadal zgłaszany skontaktuj się z serwisem.
	Błąd 52 Napięcie BUS za niskie.
	Błąd 55	Napięcie wyjściowe niestabilne.
	Błąd 56	Akumulatory niepodłączone lub uszkodzony bezpiecznik.	Jeśli akumulatory są prawidłowo podłączone skontaktuj się z serwisem.
