INSTRUKCJA OBSŁUGI VT6K Orvaldi

Bezprzerwowy system zasilania

Proszę postępować zgodnie z ostrzeżeniami zawartymi w instrukcji obsługi. Zapoznaj się z instrukcją obsługi przed podłączeniem urządzenia, zachowaj instrukcję na przyszłość.

Spis treści

1. ZASADY BEZPIECZEŃSTWA .... 1

1-1. TRANSPORT I PRZECHOWYWANIE .... 1
1-2. PRZYGOTOWANIE DO PODŁĄCZENIA.... 1
1-3. INSTALACJA....1

1-4. ⚠️ OSTRZEŻENIA PRZY PODŁĄCZANIU....2

1-5. DZIAŁANIE 2
1-6.STANDARDY....2

2. INSTALACJA I OBSLUGA .... 3

2-1. ROZPAKOWANIE I KONTROLA....3
2-2. PANEL TYLNY....3
2-3. POJEDYNCZA INSTALACJA UPS 4
2-4. INSTALACJA OPROGRAMOWANIA....6

3. EKSPLOATACJA....7

3-1. PRZYCISKI....7
3-2. WSKAŻNIKI LED I WYŚWIETLACZ LCD 7
3-3. SYGNALIZACJA DźWIĘKOWA 9
3-4. PRACA POJEDYNCZEGO UPS....9
3-5. SKRÓTY NA WYŚWIETLACZU LCD 12
3-6. USTAWIENIA LCD 12
3-7. TRYB PRACY / OPIS STANU 17
3-8. KODY BŁEDU 19
3-9. WSKAŻNIKI OSTRZEGAWCZE 19

4. ROZWIĄZYWANIE PROBLEMÓW 20

5. PRZECHOWYWANIE I KONSERWACJA 21

5-1. PRZECHOWYWANIE 21
5-2. KONERWACJA 21

6. SPECYFIKACJA TECHNICZNA 22

1. Zasady bezpieczeństwa

Zapoznaj się z instrukcją obsługi przed podłączeniem urządzenia!

1-1. Transport i przechowywanie

⚠️ Proszę przewozić UPS-a w oryginalnym opakowaniu co pozwoli zabezpieczyć go przed uszkodzeniem.

! UPS musi być przechowywany w suchym i przewiewnym pomieszczeniu.

1-2. Przygotowanie do podłączenia

Podczas przenoszenia UPS-a z chłodnego pomieszczenia do miejsca, gdzie temperatura jest wyższa może wystąpić zjawisko kondensacji. UPS musi być bezwzględnie suchy przed podłączeniem. Proszę odczekać przynajmniej cztery godziny przed uruchomieniem.

Nie ustawiaj UPS-a w pobliżu wody lub w pomieszczeniu o podwyższonej wilgotności.

Nie ustawiaj UPS-a w pobliżu źródeł ciepła lub w miejscu, gdzie będzie narażony na bezpośrednie działanie promieni słonecznych.

Nie zakrywaj otworów wentylacyjnych UPS-a.

1-3. Instalacja

Nie podłączaj do UPS-a urządzeń, które mogą go przeciążyć (np. silnik elektryczny dużej mocy). Uóż przewody w taki sposób, aby nikt po nich nie chodził ani się o nie nie potknął.

Nie wolno zasłaniać otworów wentylacyjnych w obudowie UPS. UPS musi być zainstalowany w miejscu o dobrej wentylacji. Proszę zapewnić wystarczającą ilość miejsca z każdej strony dla otworów wentylacyjnych.

⚠️ UPS posiada terminal uziemienia, pamiętaj o uziemieniu zewnętrznych modułów bateryjnych UPS-a.

⚠️ UPS może być instalowany wyłącznie przez wykwalifikowany personel obsługi technicznej. ⚠️ Odpowiednie zabezpieczenia przeciwzwarciiowe powinny być w instalacji elektrycznej budynku. ⚠️ Zaleca się zastosowanie zewnętrznego Bypassu serwisowego. ⚠️ Podłącz przewód uziemiający jako pierwszy. ⚠️ Instalacja i okablowanie muszą być wykonane zgodnie z lokalnymi przepisami elektrycznymi.

1-4. ostrzeżenia przy podłączaniu

• Zasilacz UPS powinien być bezwzględnie połączony z systemem uziemienia.
• Zasilanie urządzenia musi być jednofazowe zgodne z parametrami z tabliczki znamionowej. Nie zaleca się stosowania tego UPS-a w urządzeniach podtrzymywania życia, kiedy można przypuszczać, że awaria zasilacza, może spowodować awarię urządzeń podtrzymujących życie lub wpłynąć znacząco na jego bezpieczeństwo lub skuteczność. Nie używaj tego UPS-a w otoczeniu łatwopalnych środków znieczulających, mieszanin z powietrzem, tlenem lub podtlenkiem azotu.
• UPS jest podłączony do stałego źródła energii (akumulatory). Zaciski wyjściowe mogą być pod napięciem nawet gdy zasilacz nie jest podłączony do źródła prądu sieciowego.

1-5. Działanie

Nie odłączać przewodu uziemienia z UPS-a lub zacisków okablowania budynków, ponieważ mogło by to przerwać system przewodów ochronnych UPS oraz wszystkich podłączonych odbiorników. System UPS posiada własne, wewnętrzne źródło prądu (akumulatory). Gniazda wyjściowe UPS lub zaciski wyjściowe mogą być pod napięciem, nawet jeśli system UPS nie jest podłączony do gniazdka instalacji elektrycznej w budynku.

W celu całkowitego odłączenia systemu UPS, należy najpierw nacisnąć przycisk "OFF", a następnie odłączyć od zasilania.

Upewnij się, że płyny lub inne ciała obce nie mogą dostać się do wnętrza UPS. UPS może być obsługiwany przez osoby bez wcześniejjszego doświadczenia.

1-6. Standardy

* Bezpieczeństwo
IEC/EN 62040-1
* EMI
Conducted Emission......: IEC/EN 62040-2	Kategoria C3
Radiated Emission: ......: IEC/EN 62040-2	Kategoria C3
*EMS
ESD......: IEC/EN 61000-4-2	Poziom 4
RS......: IEC/EN 61000-4-3	Poziom 3
EFT......: IEC/EN 61000-4-4	Poziom 4
SURGE......: IEC/EN 61000-4-5	Poziom 4
CS......: IEC/EN 61000-4-6	Poziom 3
Power-frequency Magnetic field......: IEC/EN 61000-4-8	Poziom 4
Low Frequency Signals......: IEC/EN 61000-2-2
Uwaga: Zasilacz UPS jest przeznaczony do zastosowań komercyjnych i przemysłowych drugiej kategorii restrykcji dotyczących instalacji środowiskowych. Może wymagać ograniczeń instalacji lub dodatkowych pomiarów, aby zapobiec zakłóceniom.

2. Instalacja i obsługa

Istnieją dwa różne rodzaje on-line UPS: model standardowy i model „L”. Proszę zapoznać się z poniższą tabelą dostępnych wersji:

Model	Typ	Model	Typ
6K	standardowymodel	6KL	Długookresowymodel
10K		10KL

2-1. Rozpakowanie i kontrola

Rozpakuj paczkę i sprawdź zawartość opakowania. W opakowaniu znajduje się:

• Zasilacz UPS
- Instrukcja obsługi (ENG)
- Płyta CD z oprogramowaniem monitorującym
- Przewód RS-232 (opcja)
- Przewód USB
• Łącznik do akumulatorów (opcja)

NOTATKA: Przed instalacją należy sprawdzić urządzenie. Bądź pewny, że nic wewnątrz opakowania nie zostało uszkodzone w czasie transportu. Jeżeli istnieje jakiekolwiek uszkodzenie lub brak niektórych części, nie włączaj urządzenia, powiadom natychmiast przewoźnika i sprzedawcę. Proszę zachować oryginalne opakowanie w bezpiecznym miejscu do wykorzystania w przyszłości.

2-2. Panel tylny

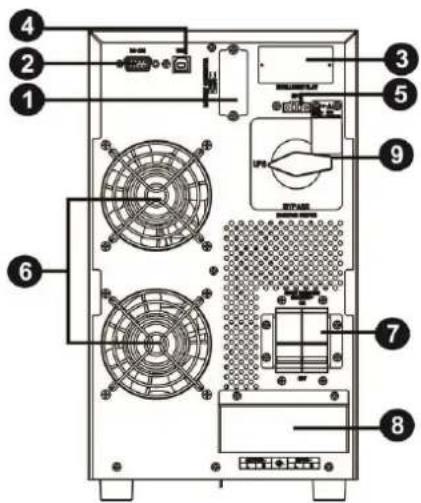

Diagram1: VT6-10K tylny panel

Diagram 2: VT6-10KL tylny panel

Diagram 3: VT6-10K(L) Terminal Wejścia/Wyjścia
1. Złącze zewnętrznych akumulatorów
2. Port komunikacyjny RS-232
3. Inteligentny slot - SNMP, AS400
4. Port komunikacyjny USB
5. Złącze awaryjnego wyłączenia zasilacza (złącze EPO)
6. Wentylatory
7. Wyłącznik wejściowy
8. Terminal Wejścia/Wyjścia (Pacz Diagram 3)
9. Bypass serwisowy (opcja)
10. Terminal wyjściowy
11. Uziemienie
12. Terminal wejściowy

2-3. Instalacja pojedynczego UPS

Instalacja i okablowanie muszą być wykonane zgodnie z lokalnymi przepisami elektrycznymi według instrukcji przez wykwalifikowany personel.

1) Upewnij się, że przewód zasilania i bezpieczniki w budynku są wystarczające dla mocy znamionowej zasilacza UPS, aby uniknąć niebezpieczeństwa porażenia prądem lub pożaru.

NOTATKA: Nie należy używać gniazda ściennego jako źródła prądu wejściowego dla UPS, jeśli jego prąd znamionowy jest mniejszy niż maksymalny prąd wejściowy UPS. W innym przypadku gniazdo może się spalić i zniszczyć.

2) Wyłącz główny bezpiecznik budynku przed podłączeniem UPS-a.

3) Wyłącz wszystkie odbiorniki przed podłączeniem do wyjścia UPS-a.

4) Przygotować przewody na podstawie poniższej tabeli:

Model	Specyfikacja przewodów (AWG)
	Wejście	Wyjście	Akumulatory	Uziemienie
VT6K	10	12		12
VT6KL	10	12	12	12
VT10K	8	8		8
VT10KL	8	8	8	8

NOTATKA 1: Zaleca się używać rekomendowanych lub grubszych przekrojów przewodów ze względu bezpieczeństwa i skuteczności.

NOTATKA 2: Wybór kolorów przewodów powinien być zgodny z lokalnymi przepisami elektrycznymi.

5) Zdjąć pokrywę listwy zaciskowej na tylnej ściance UPS. Następnie podłącz przewody według następującego schematu do terminala: (Podłącz uziemienie jako pierwszy podczas dokonywania podłączeń przewodów, odłącz uziemienie jako ostatnie w momencie dokonywania odłączenia przewodów!)

Schemat połączeń listwy zaciskowej dla VT6K(L)/10K(L)

NOTATKA 1: Upewnij się, że przewody są ściśle połączone z zaciskami.

NOTATKA 2: Sugeruje się zastosowanie zabezpieczenia różnicowo-prądowego o odpowiedniej wartości pomiędzy wyjściem zasilacza UPS a odbiornikami.

6) Umieść pokrywę listwy zaciskowej z powrotem do tylnej ścianie UPS.

Ostrzeżenie: (Tylko dla modelu standardowego)

• Upewnij się przed instalacją że zasilacz jest wyłączony. UPS nie może być włączony w czasie podłączania okablowania.
• Nie próbuj modyfikować modelu standardowego do modelu L – na długi czas pracy bateryjnej. Szczególnie nie próbuj podłączyć zestawów akumulatorów o różnych pojemnościach czy napięciach.

Ostrzeżenie: (Tylko dla modelu L)

- Upewnij się, że pomiędzy zasilaczem UPS a akumulatorami zastosowano rozłącznik DC.

- Należy zwrócić szczególną uwagę na oznaczenie polaryzacji na zaciskach akumulatora, upewnij się, że polaryzacje akumulatora są podłączone prawidłowo. Nieprawidłowe podłączenie może spowodować trwałe uszkodzenie UPS-a.

- Upewnij się, że przewody uziemienia są prawidłowe. Specyfikacja przewodu, kolor, położenie, połączenie i przewodność należy dokładnie sprawdzić.

- Upewnij się, że przewody wejściowe i wyjściowe UPS-a są prawidłowe. Specyfikacja przewodów, kolor, położenie, połączenia i przewodności należy dokładnie sprawdzić. Upewnij się, że strona L/N jest poprawna, a nie odwrotnie.

2-4. Instalacja oprogramowania

Dla optymalnej ochrony systemu komputerowego należy zainstalować oprogramowanie monitorujące UPS, aby w pełni skonfigurować UPS.

3. Eksploatacja

3-1. Przyciski

Przyciski	Funkcje
Przycisk ON/Enter	Włączanie UPS: Naciśnij i przytrzymaj przycisk "ON" dłużej niż 1s, aby włączyć UPS.Enter: Naciśnij ten przycisk, aby potwierdzić wybór w menu ustawień.
Przycisk OFF/ESC	Wyłączanie: Naciśnij i przytrzymaj przycisk "OFF" dłużej niż 1s, aby wyłączyć UPS.Esc: Naciśnij ten przycisk, aby powrócić do poprzedniego menu w menu ustawień.
Przycisk Test/Up	Test Akumulatora: Wciśnij i przytrzymaj przycisk "Test" dłużej niż 1s do testowania akumulatorów w trybie AC lub w trybie CVCF.UP: Naciśnij ten przycisk, aby wyświetlić następny wybór w menu ustawień.
Przycisk Mute/Down	Wycisztanie alarmu: Naciśnij i przytrzymaj przycisk "Mute" dłużej niż 1s, aby wyciszyć sygnalizację dźwiękową. Aby uzyskać szczegółowe informacje proszę zapoznać się z punktem 3-4.Down: Naciśnij ten przycisk, aby wyświetlić poprzedni wybór w menu ustawień.
Przycisk Test/Up + Mute/Down	Wciśnij i przytrzymaj oba przyciski jednocześnie dłużej niż 1s, aby wejść / wyjść do menu ustawień.

* Tryb CVCF oznacza tryb przetwornicy częstotliwości.

3-2. Wskaźniki LED i wyświetlacz LCD

BYPASS

LINE

BATTERY

FAULT

Wskaźniki LED

Wskaźniki LED:

Istnieją 4 diody LED wskazujące stan UPS jak na schemacie wyżej:

Tryb LE	Bypass	Line	Battery	Fault
Uruchomienie UPS	●	●	●	●
Tryb Bypass	●	○	○	○
Tryb AC	○	●	○	○
Tryb Bypass	○	○	●	○
Tryb CVCF	○	●	○	○
Test baterii	●	●	●	○
Błąd	○	○	○	●

NOTATKA: ● Oznacza, że LED świeci, ○ oznacza, że LED jest wyłączony.

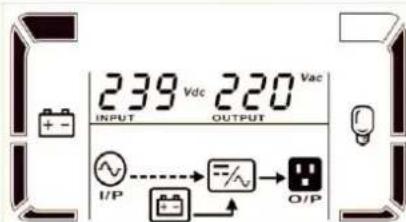

Wyświetlacz LCD:

Wyświetlacz			Funkcja
Czas pozostały do wyłączenia UPS-a
			Wskazuje czas pozostały do wyłączenia w liczbach.H: godziny, M: minuty, S: sekundy
Ostrzeżenia i błędy
			Informuje o ostrzeżeniu lub błędzie.
			Wyświetla kod błędu / ostrzeżenia, kody są wymienione szczegółowo w punkcie 3-9.
Wyciszenie UPS-a
			Informuje o wyłączeniu sygnalizacji dźwiękowej.
Parametry wyjścia zasilacza i akumulatorów
OUTPUT	8 Vac Vdc Hz		Informuje o wartościach napięcia i częstotliwości wyjściowej, napięcia na akumulatorach. Vac: napięcie wyjściowe, VDC: napięcie akumulatora, Hz: częstotliwość.
Informacja o obciążeniu
			Informuje o poziomie obciążenia w przedziałach 0-25%, 26-50%, 51-75% i 76-100%.
			Przeciążenie.
SHORT			Zwarcie na wyjściu zasilacza.
Tryb pracy UPS
			UPS jest podłączony do zasilania.
			Akumulatory są podłączone.
			UPS pracuje w trybie Bypass.
			Obwód Przetwornicy/Invertera jest uruchomiony.
			Gniazda wyjściowe są zasilane.

Akumulatory
		Informuje o poziomie naładowania akumulatorów w przedziałach: 0-25%, 26-50%, 51-75% i 76-100%.
BATT. FAULT		Sprawdź akumulatory w UPS-ie.
LOW BATT.		Niski poziom naładowania akumulatorów, niskie napięcie akumulatorów.
Parametry wejścia zasilacza i akumulatorów
88.8 Vac Vdc Hz INPUT 12 Hz		Informuje o wartościach napięcia i częstotliwości wejściowej, napięcia na akumulatorach. Vac: Napięcie wejściowe, VDC: napięcie akumulatora, Hz: częstotliwość.

3-3. Sygnalizacja dźwiękowa

Opis	Dźwięk alarmu	Wyciszanie
Status UPS
Tryb Bypass	Jeden sygnał co 2 sekundy	Tak
Tryb bateryjny	Jeden sygnał co 4 sekundy
Uszkodzenie	Ciągły sygnał
Ostrzeżenia
Przeciążenie	Dwa sygnały co sekundę	Nie
Niski poziom akumulatora	Jeden sygnał co sekundę
Akumulatory nie podłączone
Przeładowanie akumulatorów
EPO włączone
Błąd wentylatora/Przegrzanie
Błąd ładowarki
Trzykrotne przeciążenie w ciągu 30 min
Status EPO
Pokrywa przełącznika głównego jest otwarta
Błąd
Awaria startu magistrali	Ciągły sygnał	Tak
Bus over
Bus under
Asymetria magistrali
Awaria miękkiego startu przetwornicy
Wysokie napięcie przetwornicy
Niskie napięcie przetwornicy
Zwarcie wyjścia przetwornicy
Zwarcie baterii SCR
Przegrzanie
Przeciążenie

3-4. Praca pojedynczego UPS

1. Podłącz UPS ze źródłem zasilania sieciowego (w trybie AC)

1) Po prawidłowym podłączeniu zasilacza, ustaw bezpiecznik modułu bateryjnego w pozycji "ON" (etap dostępny tylko dla modelu „L"). Następnie ustaw bezpiecznik wejściowy w pozycji "ON". W tym czasie wentylator pracuje i UPS zasila urządzenia za pomocą bypass. UPS pracuje w trybie Bypass.

NOTATKA: Gdy UPS jest w trybie Bypass, terminal wyjściowy będzie bezpośrednio zasilany z sieci

AC po włączeniu bezpiecznika wejściowego. W trybie Bypass, urządzenia nie są chronione przez UPS. Aby chronić swoje urządzenia, należy włączyć UPS.

2) Wciśnij i przytrzymaj przycisk "ON" przez 1s, aby włączyć UPS. UPS wyemituje 1 sygnał dźwiękowy.
3) Kilka sekund później, UPS przejdzie do trybu sieciowego. Jeśli zasilanie sieciowe jest nieprawidłowe, UPS przełączy się w tryb bateryjny bez przerwy.

NOTATKA: Kiedy akumulatory rozładują się to UPS wyłączyć się automatycznie. Po przywróceniu zasilania sieciowego, UPS dokona automatycznego restartu do trybu AC i rozpocznie ładowanie akumulatorów.

2. Włączanie zasilacza UPS bez dostępnego zasilania sieciowego AC (w trybie bateryjnym)

1) Upewnij się, że bezpiecznik z modułu bateryjnego jest w pozycji "ON" (tylko dla modelu „L").
2) Wciśnij i przytrzymaj przycisk "ON" przez 1s, aby włączyć UPS. UPS wyemituje 1 sygnał dźwiękowy.
3) Kilka sekund później, UPS włączy się i wejdzie w tryb pracy bateryjnej.

3. Podłączanie urządzeń do UPS

Gdy UPS jest włączony, możesz podłączać odbiorniki do wyjścia UPS.

1) Podłączaj urządzenia pojedynczo, panel LCD wyświetli całkowity poziom obciążenia.
2) Jeśli konieczne jest podłączenie urządzeń indukcyjnych należy sprawdzić wartość maksymalną prądu pobieranego przez odbiornik, aby nie przeciążyć zasilacza.
3) Jeżeli UPS jest przeciążony wyda dwa sygnały dźwiękowe co sekundę.
4) Kiedy UPS jest przeciążony, prosimy o natychmiastowe usunięcie niektórych odbiorników. Dla bezpieczeństwa zasilacza, aby zapobiec przeciążeniu, zaleca się, aby łączne obciążenie urządzeń podłączonych do UPS było mniejsze niż 80% jego nominalnej pojemności mocy.
5) Jeśli czas przeciążenia jest dłuższy niż dopuszczalny czas wymieniony w specyfikacji w trybie zasilania, UPS automatycznie przejdzie do trybu Bypass. Po usunięciu przeciążenia, nastąpi powrót do trybu sieciowego. Jeśli przeciążenie wystąpi 3 razy w ciągu pół godziny, UPS zostanie zablokowany w trybie bypass. UPS będzie mógł przejść do trybu AC tylko za pomocą ręcznego restartu. W tym czasie, gdy bypass jest aktywny, UPS zasila urządzenia poprzez bypass. Jeśli funkcja bypass jest wyłączona lub parametry zasilania AC nie mieszczą się w dopuszczalnym zakresie bypass to UPS odetnie wyjście.

4. Ładowanie akumulatorów

1) Po tym jak UPS jest podłączony do sieci elektrycznej i pracuje w trybie AC ładowarka będzie ładować akumulatory automatycznie z wyjątkiem trybu bateryjnego lub podczas auto testu akumulatorów.
2) Sugeruje ładowanie baterii co najmniej 10 godzin przed użyciem. W przeciwnym razie, czas podtrzymania może być krótszy niż przewidywany.
3) Prąd ładowania można zmieniać od 1A do 6A poprzez LCD lub oprogramowanie. Upewnij się, że prąd ładowania jest odpowiedni do specyfikacji akumulatorów.

5. Tryb bateryjny

1) Kiedy UPS pracuje w trybie bateryjnym wydaje dźwięk zależny od pojemności akumulatorów. Jeśli pojemność baterii wynosi ponad 25%, UPS wyemituje sygnał dźwiękowy co 4 sekundy; jeżeli napięcie baterii spadnie do poziomu alarmowego, UPS wyda dźwięki szybciej (raz na sekundę), aby przypomnieć użytkownikom, że akumulatory są bliskie rozładowaniu, a UPS wkrótce się wyłączy automatycznie. Użytkownicy mogą wyłączyć część odbiorników, aby przedłużyć czas podtrzymania.

2) Użytkownik może nacisnąć przycisk Mute, aby wyłączyć alarm w trybie bateryjnym.
3) Czas podtrzymywania w modelu „L” zależy od pojemności zestawu akumulatorów.
4) Czas podtrzymywania może różnić się w zależności od różnicy temperatur otoczenia i rodzaju odbiorników.
5) Podczas ustawiania czasu podtrzymania przez 16,5 godziny (domyślne w menu ustawień LCD) po podtrzymaniu przez 16,5 godziny UPS wyłączy się automatycznie, aby chronić akumulatory przed zbyt głębokim rozładowaniem. Ta ochrona rozładowania akumulatora może być włączona lub wyłączona poprzez panel LCD. (Patrz punkt 3-7 ustawienia LCD)

6. Wyłączanie zasilacza UPS w trybie AC z dostępnym zasilaniem AC

1) Wyłącz przetwornicę w UPS-ie przez naciśnięcie przycisku "OFF" przez co najmniej 1 s, zasilacz wyemituje jeden sygnał dźwiękowy, UPS przejdzie w stan bypass.

NOTATKA 1: Jeżeli UPS został zaprogramowany, aby umożliwiać tryb bypass, będzie przekazywał napięcie z sieci zasilającej AC do zacisków wyjściowych, nawet po wyłączeniu zasilacza (przetwornicy).

NOTATKA 2: Po wyłączeniu UPS, należy pamiętać, że zasilacz pracuje w trybie bypass i istnieje ryzyko utraty zasilania dla podłączonych odbiorników.

2) W trybie bypass, napięcie wyjściowe UPS jest wciąż obecne. W celu odcięcia napięcia, wyłącz bezpiecznik wejścia. Kilka sekund później, nic już się nie wyświetla na ekranie, UPS jest całkowicie wyłączony.

7. Wyłączanie UPS w trybie bateryjnym bez dostępnego zasilania z sieci AC

1) Wyłącz UPS poprzez naciśnięcie przycisku "OFF" przez co najmniej 1 s, zasilacz wyemituje jeden sygnał dźwiękowy.
2) UPS odetnie zasilanie wyjścia, nic się nie wyświetla na wyświetlaczu.

8. Wyciszanie

1) Aby wyciszyć alarm, należy nacisnąć przycisk "MUTE" przez co najmniej 1s. Ponowne naciśnięcie powoduje przywrócenie komunikacji dźwiękowej.
2) Niektórych alarmów ostrzegawczych nie można wyciszyć, chyba że błąd został naprawiony. Po szczegóły proszę odnieść się do punktu 3-3.

9. Praca w stanie ostrzegawczym

1) Gdy miga dioda Fault i sygnał dźwiękowy jest emitowany co sekundę oznacza to, że istnieją pewne problemy dotyczące działania UPS. Użytkownicy mogą zobaczyć kod ostrzegawczy na panelu LCD. Proszę sprawdzić rozwiązywanie problemów w tabeli w punkcie 4.
2) Niektórych alarmów ostrzegawczych nie można wyciszyć, chyba że błąd został naprawiony. Po szczegóły proszę odnieść się do punktu 3-3.

10. Praca w trybie bledu

1) Gdy miga dioda Fault i sygnał dźwiękowy emitowany jest co sekundę oznacza to, że istnieją pewne problemy dotyczące działania UPS. Użytkownicy mogą zobaczyć kod ostrzegawczy na panelu LCD. Proszę sprawdzić rozwiązywanie problemów w tabeli w punkcie 4.
2) Proszę sprawdzić odbiorniki, okablowanie, wentylację, akumulatory po wystąpieniu błędu. Nie próbuj włączyć UPS ponownie przed rozwiązaniem problemów. Jeśli problemy nie mogą być usunięte, należy natychmiast skontaktować się z dystrybutorem lub punktem serwisowym.
3) W razie niebezpieczeństwa, należy natychmiast odciąć połączenia z zasilaniem AC, zewnętrznymi

akumulatorami i wyjściem aby uniknąć większego ryzyka lub zagrożenia.

3-5. Skróty na wyświetlaczu LCD

Skrót	Wyświetlona treść	Znaczenie
ENA	ENA	Włączone
DIS	DIS	Wyłączone
ATO	ATO	Automatyczny
BAT	BAT	Akumulatory
NCF	NCF	Tryb normalny (nie tryb CVCF)
CF	CF	Tryb CVCF
SUB	SUB	Odjąć
ADD	Add	Dodać
ON	ON	Włącz
OFF	OFF	Wyłącz
FBD	Fbd	Niedozwolone
OPN	OPN	Dozwolone
RES	RES	Zarezerwowany

3-6. Ustawienia LCD

Można zaprogramować trzy parametry. Proszę zobaczyć obrazek podglądowy.

Parametr 1: Dla alternatywnych programów. Zobacz w poniższej tabeli możliwe programy.

Parametr 2 i parametr 3 są to opcje ustawień lub wartości dla każdego z programów.

NOTATKA: Proszę naciskać "Up" lub "Down" żeby zmieniać programy lub parametry.

Lista dostępnych programy dla parametru 1:

Kod	Opis	Bypass	AC	CVCF	Battery	Battery Test
01	Napięcie wyjściowe	Y
02	Natężenie wyjściowe	Y
03	Zakres napięcia dla bypass	Y
04	Zakres natężenia dla bypass	Y
05	Zarezerwowane
06	Zarezerwowane
07	Zarezerwowane
08	Ustawienia trybu bypass	Y	Y
09	Ustawienia maksymalnego czasupodtrzymania	Y	Y	Y	Y	Y
10	Zarezerwowane
11	Zarezerwowane
12	Zarezerwowane
13	Kalibracja napięcia akumulatorów	Y	Y	Y	Y	Y
14	Zarezerwowane
15	Kalibracja napięcia przetwornicy		Y	Y	Y
16	Regulacja płynnej napięcie ładowarki	Y	Y	Y	Y	Y
17	Regulacja stałej napięcie ładowarki	Y	Y	Y	Y	Y
18	Ustawienie maksymalnego prądu ładowania	Y	Y	Y	Y	Y
19	Ustawienia pojemności akumulatora oraz grup	Y	Y	Y	Y	Y
20	Kalibracja czasu podtrzymania	Y	Y	Y	Y	Y

*Y Oznacza to, że ten program może być ustawiony w tym trybie.

01: Napięcie wyjściowe

Interfejs	Ustawienia
	Parametr 3: Napięcie wyjścioweMożesz wybrać następujące wartości napięcia wyjściowego:208: napięcie wyjściowe 208Vac220: napięcie wyjściowe 220Vac230: napięcie wyjściowe 230Vac240: napięcie wyjściowe 240Vac

02: Częstotliwość wyjściowa

Interfejs

Ustawienia

Tryb CVCF 60 HzTryb normalny 50 HzATO

Parametr 2: Częstotliwość wyjściowaUstawianie częstotliwości wyjściowej. Można wybrać następujące trzy opcje w parametrze 2:50.0Hz: Częstotliwość wyjściowa jest ustawiona na 50.0Hz.60.0Hz: Częstotliwość wyjściowa jest ustawiona na 60.0Hz.ATO: Jeśli zostanie wybrana, to częstotliwość wyjściowa zostanie ustalona zgodnie z bieżącą częstotliwością napięcia zasilającego. Jeśli częstotliwość wejściowa zmieści się w zakresie od 46Hz do 54Hz to częstotliwość wyjściowa będzie 50.0Hz. Jeśli od 56Hz do 64Hz to częstotliwość wyjściowa będzie 60.0Hz. ATO to ustawienie domyślne.Parametr 3: Przetwornica częstotliwościCF: Włączenie funkcji przetwornicy częstotliwości. Jeśli wybrana, częstotliwość wyjściowa będzie ustawiona na 50 Hz lub 60 H w zależności od ustawienia parametru 2. Częstotliwość wejściowa powinna zawierać się w zakresie 46-64Hz.NCF: UPS pracuje w trybie normalnym (nie w funkcji przetwornicy częstotliwości). Jeżeli wybrana częstotliwość wyjściowa zostanie zsynchronizowana z częstotliwością wejściową w zakresie 46 ~ 54 Hz na 50 Hz lub w zakresie 56 ~ 64 Hz na 60 Hz w zależności od ustawienia parametru 2. Jeśli 50 Hz ustawiono w parametrze 2, UPS będzie przełączał się do pracy z baterii gdy częstotliwości wejściowa nie mieści się w zakresie 46 ~ 54 Hz. Jeśli 60 H ustawiono w parametrze 2, UPS będzie przełączał się do pracz akumulatorów gdy częstotliwość wejściowa nie mieści się w zakresie 56 ~ 64 Hz.* Jeśli parametr 2 ustawiono na ATO wówczas parametr 3 będzie wskazywał bieżącą wartość częstotliwości.

• 03: Zakres napięcia dla bypass-u

Interfejs	Ustawienia
	Parametr 2: Ustawia akceptowalny próg niskiego napięcia dla bypass. Zakres ustawień wynosi od 110V do 209V, wartość domyślna wynosi 110V.Parametr 3: Ustawia dopuszczalny próg wysokiego napięcia na bypass. Zakres ustawień wynosi od 231V do 276V, wartość domyślna wynosi 264V.

04: Zakres częstotliwości dla bypass

Interfejs

Ustawienia

Parametr 2: Ustawia dopuszczalny próg niskiej częstotliwość dla bypass.50Hz: Zakres ustawień wynosi od 46.0Hz do 49.0Hz.60Hz: Zakres ustawień wynosi od 56.0Hz do 59.0Hz.Domyślną wartością jest 46.0Hz / 56.0Hz.Parametr 3: Ustawia dopuszczalny próg wysokiej częstotliwość dla bypass.50Hz: Zakres ustawień wynosi od 51.0Hz do 54,0 Hz.60Hz: Zakres ustawień wynosi od 61.0Hz do 64.0Hz.Domyślną wartością jest 54.0Hz / 64.0Hz.

• 05: Zarezerwowane

Interfejs	Ustawienia
	Zarezerwowane

• 06: Zarezerwowane

Interfejs	Ustawienia
	Zarezerwowane

• 07: Zarezerwowane

Interfejs	Ustawienia
	Zarezerwowane

08: Ustawienie trybu Bypass

Interfejs

Ustawienia

Parametr 2:OPN:Bypass dozwolony. Po wybraniu tej opcji UPS będzie działał w trybie bypass w zależności od tego czy bypass jest włączony czy wyłączony.FBD:Bypass niedozwolony. Po wybraniu tej opcji praca w trybie bypass nie jest dozwolona w jakiejkolwiek sytuacji.Parametr 3:ENA:Bypass włączony. Po wybraniu tego trybu Bypass jest aktywny.DIS:Bypass wyłączony. Po wybraniu tej opcji automatyczny bypass jest dozwolony, lecz ręczny bypass nie. Ręczny bypass oznacza, że użytkownik ręcznie ustawia UPS w trybie bypass. Na przykład naciśnięcie przycisku OFF w trybie AC, aby przełączyć się w tryb bypass.

• 09: Ustawianie czasu pracy bateryjnej

Interfejs	Ustawienia
	Parametr 3:000~999: Ustaw maksymalny czas autonomii od 0min do 999min. UPS wyłączy się aby chronić baterię po skończeniu czasu podtrzymania. Domyślna wartość to 990 min.DIS: Wyłączy ochronę przed rozładowaniem akumulatorów, czas podtrzymania będzie zależeć od pojemności akumulatorów.

• 10: Zarezerwowane

Interfejs	Ustawienia
	Zarezerwowane

• 11: Zarezerwowane

Interfejs	Ustawienia
	Zarezerwowane

• 12: Zarezerwowane

Interfejs	Ustawienia
	Zarezerwowane

• 13: Regulacja napięcia akumulatorów

Interfejs	Ustawienia
	Parametr 2: Wybierz "Add" lub "Sub" by wyregulować napięcie akumulatorów do wartości rzeczywistej.Parametr 3: Zakres regulacji napięcia od 0V do 5.7V, wartość domyślna wynosi 0V.

• 14: Zarezerwowane

Interfejs	Ustawienia
	Zarezerwowane

• 15: Regulacja napięcia przetwornicy

Interfejs	Ustawienia
	Parametr 2: Możesz wybrać "Add" lub "Sub" do regulacji napięcia przetwornicy.Parametr 3: Zakres regulacji napięcia od 0V do 6.4V, wartość domyślna wynosi 0V.

• 16: Regulacja wartości napięcia ładowania akumulatorów (floating voltage)

Interfejs	Ustawienia
	Parametr 2: Możesz wybrać "Add" lub "Sub" żeby dostosować wartość napięcia ładowarki.Parametr 3: Zakres regulacji napięcia od 0V do 8V, wartość domyślna wynosi 0V.

- 17: Regulacja wartości napięcia ładowania akumulatorów (constant voltage)

Interfejs	Ustawienia
	Parametr 2: Możesz wybrać "Add" lub "Sub" żeby dostosować wartość napięcia ładowarki.Parametr 3: Zakres regulacji napięcia od 0V do 4V, wartość domyślna wynosi 0V.

18: Ustawienie maksymalnego prądu ładowania akumulatorów

Interfejs	Ustawienia
	Parametr 3:Maksymalny prąd ładowania akumulatorów można regulować.Wartość domyślna wynosi 4A dla modelu „L” i 1A dla modelu standardowego.Dostępne są następujące opcje 1A, 2A, 4A.

19: Ustawienia pojemności akumulatorów oraz ilości szeregów

Interfejs	Ustawienia
	Parametr 2:Ustaw pojemność akumulatorów np. 7Ah, 9Ah, 10Ah, 12Ah, 17Ah, 26Ah, 40Ah, 65Ah, 100Ah i tak dalej. Domyślną wartością jest 9Ah.Parametr 3:Ustaw ilość szeregów akumulatorów od 1 do 6.Domyślną wartością jest 1.Te parametry są konieczne do obliczania czasu pracy bateryjnej.

• 20: Kalibracja czasu pracy bateryjnej

Interfejs	Ustawienia
	Parametr 3:Kalibruj wyświetlany czas podtrzymania poprzez wykorzystanie tego mnożnika. Wzór wymieniono poniżej:Wyświetlany czas podtrzymania =oryginalny obliczony czas podtrzymania x współczynnikDomyślna wartość współczynnika wynosi 1,0, zakres dopuszczalnych zmian wynosi od 0,5 do 2.

3-7. Tryb pracy / Opis stanu

Tryb pracy / status
Tryb AC	Opis	Jeśli napięcie zasilające mieści się w akceptowalnym zakresie, UPS zapewnia stabilne zasilanie terminali wyjściowych i ładuje akumulatory.
	Wygląd LCD
Tryb CVCF	Opis	Gdy częstotliwość wejściowa jest między 46 a 64Hz, można ustawić stałą częstotliwość wyjściową dla UPS, 50Hz lub 60Hz. UPS będzie nada ładował baterie w tym trybie.
	Wygląd LCD
Tryb bateryjny	Opis	Jeśli napięcie zasilające będzie poza akceptowalnym zakresem UPS będzie pracował w trybie bateryjnym, sygnalizując to jednym sygnałem dźwiękowym co 4 sekundy.
	Wygląd LCD
Tryb Bypass	Opis	Gdy napięcie wejściowe mieści się w dopuszczalnym zakresie, bypass jest włączony, wyłącz zasilacz UPS a przejdzie on w tryb Bypass. Jeden sygnał dźwiękowy co dwie minuty.
	Wygląd LCD
Test baterii	Opis	Gdy UPS pracuje w trybie AC lub trybie CVCF naciśnij przycisk "Test" dłużej niż 1s. Następnie UPS zacznie test akumulatorów. Strzałka na wyświetlaczu między I/P i przetwornicą zacznie migać, aby przypomnieć użytkownikom. Operacja ta służy do sprawdzania stanu akumulatorów.
	Wygląd LCD
Stan awaryjny	Opis	Gdy nastąpi błąd w UPS wyświetl się komunikat na panelu LCD.
	Wygląd LCD

3-8. Kody błędu

3-9. Wskaźniki ostrzegawcze

Ostrzeżenia	Sygnalizacja LCD		Sygnalizacja dźwiękowa
Niski poziom naładowania akumulatorów		LOW BATT.	Jeden sygnał co sekundę
Przeciążenie		OVER LOAD	Dwa sygnał co sekundę
Akumulatory odłączone		BATT. ENULT	Jeden sygnał co sekundę
Przeładowanie			Jeden sygnał co sekundę
Włączenie EPO		EP	Jeden sygnał co sekundę
Przegrzanie			Jeden sygnał co sekundę
Awaria ładowarki DC			Jeden sygnał co sekundę
Przeciążeniowe 3 razy w 30 minut			Jeden sygnał co sekundę

4. Rozwiązywanie problemów

Jeżeli UPS nie działa prawidłowo, spróbuj rozwiązać problem za pomocą poniższej tabeli.

Objaw	Powód	Rozwiązanie
Brak jakiejkolwiek informacji czy ostrzeżenia.	Zasilanie wejściowe AC nie jest prawidłowo podłączone.	Sprawdź czy przewód zasilający jest prawidłowo podłączony do sieci i zasilacza.
Symbol miga na wyświetlaczu LCD, jeden sygnał dźwiękowy co sekundę	Funkcja EPO jest włączona.	Ustaw obwód w pozycji zamkniętej, aby wyłączyć funkcję EPO.
Symbol wyświetlaczu LCD, jeden sygnał dźwiękowy co sekundę	Akumulatory zewnętrzne lub wewnętrzne są nieprawidłowo podłączone.	Sprawdź, czy wszystkie baterie są dobrze podłączone.
Symbol miga na wyświetlaczu LCD, dwa sygnały dźwiękowe co sekundę	UPS jest przeciążony.	Zredukuj liczbę podłączonych urządzeń do UPS-a.
	UPS jest przeciążony.Podłączone urządzenia zasilane są Bypassem z sieci energetycznej.	Zredukuj liczbę podłączonych urządzeń do UPS-a.
	UPS został wielokrotnie przeciążony i zablokował się w trybie Bypass, urządzenia są zasilane z sieci energetycznej.	Zredukuj liczbę podłączonych urządzeń, wyłącz i włącz ponownie UPS-a
Kod 43 i symbol są wyświetlane na wyświetlaczu LCD, ciągły sygnał dźwiękowy.	UPS jest przeciążony zbyt długo i przełącza się w tryb błędu. Następnie UPS wyłączy się automatycznie.	Usuń nadmiar urządzeń z wyjścia UPS i uruchom go ponownie.
Kod 14 i symbol wyświetlany na wyświetlaczu LCD, ciągły sygnał dźwiękowy.	UPS wyłączyć się z powodu zwarcia na wyjściu.	Sprawdź okablowanie i urządzenia podpięte do wyjścia UPS-a.
Inne kody błędu pojawiły się na wyświetlaczu LCD, ciągły sygnał dźwiękowy.	Wewnętrzna usterka UPS	Skontaktuj się z serwisem.
Czas pracy bateryjnej jest dużo krótszy niż powinien być.	Akumulatory nie są w pełni naładowane.	Ładuj akumulatory min 7 godzin i powtórz test. Jeśli problem powtarza się skontaktuj się z serwisem.
	Akumulatory są zużyte.	Skontaktuj się z serwisem celem wymiany akumulatorów.
Symbol miga na wyświetlaczu LCD, jeden sygnał dźwiękowy co sekundę.	Temperatura jest zbyt wysoka.	Sprawdź wentylatory i powiadom sprzedawcę.

5. Przechowywanie i Konserwacja

5-1. Przechowywanie

Przed przechowywaniem należy doładować akumulatory w UPS przez co najmniej 7 godzin. UPS należy przechowywać w pozycji pionowej, przykryty w suchym i chłodnym miejscu. Podczas przechowywania należy doładowywać akumulatory zgodnie z poniższą tabelą:

Temperatura przechowywania	Ładowanie akumulatorów	Czas ładowania akumulatorów
-25°C - 40°C	Co trzy miesiące.	1-2 godzin
40°C - 45°C	Co dwa miesiące.	1-2 godzin

5-2. Konserwacja

System UPS pracuje z niebezpiecznymi napięciami. Naprawy mogą być wykonywane wyłącznie

przez wykwalifikowany personel obsługi technicznej.

Nawet gdy urządzenie jest odłączone od sieci, komponenty wewnątrz systemu UPS nadal są

podłączone do akumulatorów, które są potencjalnie niebezpieczne.

Przed przeprowadzeniem jakiejkolwiek naprawy i/lub konserwacji, odłącz akumulatory i sprawdź,

czy prąd nie jest obecny i nie występuje niebezpieczne napięcie na zaciskach kondensatora o dużej pojemności.

Tylko osoby odpowiednio zaznajomione z akumulatorami i wymaganymi środkami ostrożności

mogą wymieniać baterie i nadzorować te działania. Osoby nieupoważnione muszą być trzymane z daleka od baterii.

Sprawdź, czy nie ma napięcia pomiędzy zaciskami akumulatora i uziemieniem przed konserwacją

lub naprawą. Obwód akumulatorów nie jest odizolowany od napięcia wejściowego. Niebezpieczne napięcia mogą wystąpić pomiędzy zaciskami akumulatora i uziemieniem.

Akumulatory mogą spowodować porażenie prądem i mają wysoki prąd zwarcia. Proszę usunąć

zegarki, pierścionki i inne metalowe przedmioty osobiste przed konserwacją lub naprawą, używać jedynie narzędzi z izolowanymi uchwytami do konserwacji lub naprawy.

Podczas wymiany akumulatorów należy zainstalować tę samą liczbę oraz tego sam typ.

Nie wolno wrzucać baterii do ognia. Może to spowodować ich wybuch. Baterie muszą być

prawidłowo zutylizowane zgodnie z miejscowymi przepisami.

Nie należy otwierać ani niszczyć akumulatorów. Wyciekający elektrolit może spowodować

obrażenia skóry i oczu. może być toksyczny.

Proszę wymieniać bezpieczniki tylko na tego samego rodzaju i natężenia prądu w celu uniknięcia

ryzyka pożaru.

Nie demontować systemu UPS.

6. Specyfikacja techniczna

MODEL		VT6K (L)		VT10K (L)
MOC POZORNA/ MOC CZYSTA		6000 VA / 5400 W		10000 VA / 9000 W
WEJŚCIE
Zakres napięcia	Strata linii niskiego napięcia	110 VAC ± 3 % przy 50% obciążeniu;176 VAC ± 3 % przy 100% obciążeniu
	Zwrotne linii niskiego napięcia	Utrata linii niskiego napięcia + 10V
	Strata linii wysokiego napięcia	300 VAC ± 3 %
	Zwrotne linii wysokiego napięcia	Utrata linii wysokiego napięcia - 10V
Zakres częstotliwości		46Hz ~ 54 Hz @ 50Hz system56Hz ~ 64 Hz @ 60Hz system
Fazy		Jednofazowe z uziemieniem
Współczynnik mocy		≥ 0.99 przy 100% obciążeniu
WYJŚCIE
Napięcie wyjściowe		208/220/230/240VAC
Regulacja napięcia (tryb AC)		± 1%
Zakres częstotliwości (tryb zsynchronizowany)		46Hz ~ 54 Hz @ 50Hz system56Hz ~ 64 Hz @ 60Hz system
Zakres częstotliwość (tryb bat.)		50 Hz ± 0.1 Hz lub 60Hz ± 0.1 Hz
Przeciążenie	Tryb AC	100%~110%: 30min; 110%~130%: 5min; >130%: 10sec
	Tryb Akumulator	100%~110%: 3min; 110%~130%: 30sec; >130%: 10sec
Współczynnik szczytu		3:1 max
Zniekształcenia harmoniciczne		≤ 3 % THD (Obciążenie liniowe)≤ 5 % THD (Brak obciążenia liniowe)
Czas transferu	Linia akumulatory	0 ms
	Przetwornica bypass	0 ms
WYDAJNOŚĆ
Tryb sieciowy		>92%		>93%
Tryb bateryjny		>90%		>91%
Akumulatory
Model standardowy	Typ	12 V / 9 Ah
	Liczba	16	20	16	20
	Czas ładowania	9 godzin do naładowania 90%
	Prąd ładowania	Domyślnie: 1 A ± 10%Maks.: 1A, 2A (Regulowana)
	Napięcie ładowania	218.4V ± 1%	273V ± 1%	218.4V ± 1%	273V ± 1%
Model Długookresowy	Typ	W zależności od zastosowań
	Liczba	16-20
	Prąd ładowania	Domyślnie: 4 A ± 10%Maks.: 1A, 2A, 4A (Regulowana, 6A jest tylko dostępna przy 16szt akumulatorów)
	Napięcie ładowania	218.4V ± 1% (oparte na 16szt akumulatorów)
FIZYCZNE
Model standardowy	Wymiary G x S x W (mm)	369 x 190 x 688	442x 190 x 688
	Waga netto (kg)	61	74	66	76
Model „L”	Wymiary G x S x W (mm)	369 x 190 x 318		442x 190 x 318
	Waga netto (kg)	12		16
ŚRODOWISKO
Temperatura pracy		0 ~ 50°C(cykl życia baterii ulegnie skróceniu, gdy temperatura jest wyższa niż 25°C)		0 ~ 40°C(cykl życia baterii ulegnie skróceniu, gdy temperatura jest wyższa niż 25°C)
Wilgotność		<95 % bez kondensacji
Wysokość pracy**		<1000m
Poziom hałasu		Poniżej 55 dB z odległości 1m		Poniżej 58 dB z odległości 1m
ZARZĄDZANIE
Smart RS-232 lub port USB		Oprogramowanie pod Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux, Unix, and MAC
Opcjonalny SNMP		Zarządzanie z poziomu managera SNMP lub przeglądarki www

* Zmniejszenie mocy wyjściowej do 60% w trybie CVCF i do 90% jeśli napięcie wyjściowe jest zaprogramowane na 208VAC.
** Jeżeli UPS jest zainstalowany lub używany w miejscu, gdzie wysokość jest wyższa niż 1000 m npm, moc wyjściowa musi być zredukowana

co 100m o jeden procent.

*** Dane techniczne produktu mogą ulec zmianie bez wcześniejjszego powiadomienia.
