V3000 - Inwerter Orvaldi - Bezpłatna instrukcja obsługi

Typ produktu	Zasilacz UPS on-line
Model	V3000
Moc	3000 VA / 2400 W
Napięcie wejściowe	162–290 VAC
Napięcie wyjściowe	208/220/230/240 VAC (programowalne)
Zakres częstotliwości wejściowej	40–70 Hz (automatyczna detekcja)
Częstotliwość wyjściowa	50/60 Hz (ustawialna w trybie bateryjnym)
Kształt sygnału wyjściowego	Czysta sinusoida (tryb bateryjny)
Czas przełączania	2–6 ms (typowy), maks. 10 ms
Akumulatory	Wewnętrzne, napięcie ładowania 82,1 VDC
Czas ładowania akumulatorów	4 godziny do 90% pojemności
Wyświetlacz	LCD informujący o stanie pracy
Porty komunikacyjne	USB, RS-232, inteligentny slot (SNMP/AS400)
Gniazda wyjściowe	Programowalne i zwykłe (2 grupy)
Ochrona sieci	RJ45 dla telefonu/fax/modem (przepięciowa)
Wymiary (szer. × głęb. × wys.)	600 × 438 × 88 mm
Waga	32,2 kg
Temperatura przechowywania	–25°C do 45°C
Wilgotność robocza	0–90% bez kondensacji
Poziom hałasu	Poniżej 45 dB
Funkcje bezpieczeństwa	Ochrona przeciwprzepięciowa, wyłącznik awaryjny EPO, zabezpieczenie przed przeciążeniem i zwarciem
Konserwacja	Wymiana akumulatorów co 3–5 lat w 25°C; czyszczenie suchą szmatką
Części zamienne	Akumulatory wewnętrzne (wymiana przez wykwalifikowany serwis)
Informacje ogólne	Instrukcja obsługi w języku polskim (16 stron, PDF)

Często zadawane pytania - V3000 Orvaldi

Jak włączyć UPS Orvaldi V3000?

Przytrzymaj przycisk ON/MUTE przez co najmniej 2 sekundy, aż rozlegnie się sygnał i pojawi się obraz na wyświetlaczu.

Co oznacza ciągły sygnał dźwiękowy z UPS-a?

Ciągły sygnał wskazuje uszkodzenie zasilacza. Należy skontaktować się z serwisem.

Jak wymienić akumulatory w UPS-ie?

Zdejmij przedni panel, rozłącz przewody bateryjne, odkręć dwie śruby i wysuń kieszeń z akumulatorami. Zdejmij górną pokrywę, wymień akumulatory na takie same, złóż w odwrotnej kolejności. Uwaga: wymianę może wykonać tylko osoba z wiedzą elektryczną.

Jak ustawić napięcie wyjściowe w UPS-ie?

Wejdź w tryb programowania: przy wyłączonym UPS-ie przytrzymaj przycisk SELECT przez 5 sekund. Wybierz program P1, a następnie ustaw napięcie 208, 220, 230 lub 240 VAC. Potwierdź przyciskiem OFF/ENTER.

Co to jest tryb ECO w UPS-ie Orvaldi?

Tryb ECO to oszczędzanie energii – gdy napięcie sieciowe mieści się w akceptowalnym zakresie, UPS pracuje w trybie bypass, przekazując energię bez przetwarzania. Można go włączyć w ustawieniach (program P4).

Jak podłączyć urządzenia do UPS-a?

Na tylnym panelu są dwa rzędy gniazd: programowalne (mniej ważne odbiory) i zwykłe (krytyczne). Podłączaj zgodnie z priorytetami, aby wydłużyć czas pracy dla ważnych urządzeń.

Co zrobić, gdy UPS sygnalizuje przeciążenie?

Słyszysz dwa sygnały co sekundę, a na wyświetlaczu miga OVER LOAD. Natychmiast zredukuj obciążenie, odłączając zbędne urządzenia. Jeśli problem nie ustąpi, wyłącz i włącz UPS ponownie.

Jak monitorować UPS przez komputer?

Podłącz kabel USB lub RS-232 do komputera i UPS-a. Pobierz i zainstaluj oprogramowanie ViewPower ze strony www.power-software-download.com. Po restarcie ikona pojawi się w zasobniku systemowym.

Jak sprawdzić poziom naładowania baterii?

Na wyświetlaczu LCD ikona akumulatorów pokazuje poziom w czterech przedziałach: 0–25%, 26–50%, 51–75% i 76–100%. Gdy symbol miga – niski poziom.

Jak wykonać autotest UPS-a?

Przytrzymaj przycisk ON/MUTE przez 5 sekund. UPS przeprowadzi samoczynny test, a wynik będzie widoczny na wyświetlaczu.

INSTRUKCJA OBSŁUGI V3000 Orvaldi

Centrum Logistyki i Serwisu

ul. Wrocławska 33d; 55-090 Długółeka k/Wrocławia

www.orvaldi.com.pl

1. Zasady bezpieczeństwa

Proszę postępować zgodnie z ostrzeżeniami zawartymi w instrukcji obsługi. Zapoznaj się z instrukcją obsługi przed podłączeniem urządzenia, zachowaj instrukcję na przyszłość.

1-1. Transport

- Proszę przewozić UPS-a w oryginalnym opakowaniu co pozwoli zabezpieczyć go przed uszkodzeniem.

1-2. Przygotowanie do podłączenia

• Podczas przenoszenia UPS-a z chłodnego pomieszczenia do miejsca gdzie temperatura jest wyższa może wystąpić zjawisko kondensacji. UPS musi być bezwzględnie suchy przed podłączeniem. Proszę odczekać przynajmniej cztery godziny przed instalacją.
• Nie ustawiaj UPS-a w pobliżu wody lub w pomieszczeniu o podwyższonej wilgotności.
• Nie ustawiaj zasilacza w pobliżu źródeł ciepła lub w miejscu gdzie będzie narażony na bezpośrednie działanie promieni słonecznych.
• Nie zakrywaj otworów wentylacyjnych UPS-a.

1-3. Instalacja

• Nie podłączaj do UPS-a urządzeń, które mogą go przeciążyć (drukarka laserowa, skaner, suszarka do włosów, odkurzacz itp)
• Ułoż przewody zasilające i wyjściowe w taki sposób aby nikt po nich nie chodził ani się o nie nie potknął. Używaj wyłącznie nieuszkodzonych przewodów.
• Podłącz UPS-a do gniazda sieciowego z uziemieniem.

1-4. Działanie

• Nie należy odłączać przewodu zasilającego od gniazda zasilającego podczas pracy zasilacza ponieważ pozbawiasz go i urządzenia podłączone do jego wyjścia uziemienia.
• Zasilacz UPS posiada własne, wewnętrzne źródło prądu (baterie). Gniazda wyjściowe UPS mogą być pod napięciem, nawet jeśli UPS nie jest podłączony do gniazdka instalacji elektrycznej w budynku.
• Jeśli chcesz odłączyć UPS-a od sieci zasilającej przyciśnij przycisk off, po wyłączeniu UPS-a odłącz przewód zasilający od gniazda zasilającego.

1-5. Konserwacja, serwis i usterki.

• Zasilacz UPS generuje niebezpieczne napięcie, wszelkie naprawy mogą być wykonane wyłącznie przez wykwalifikowany personel serwisowy.
• Uwaga - niebezpieczeństwo porażenia prądem elektrycznym. Nawet po odłączeniu urządzenia od sieci zasilającej elementy wewnątrz zasilacza UPS nadal podłączone są do akumulatora i niebezpieczne elektrycznie.
• Przed przystąpieniem do jakichkolwiek czynności serwisowych, konserwacji lub transportu należy odłączyć baterie i rozładować kondensatory DC-BUS poprzez przytrzymanie przycisku „on/mute” aż do wygaszenia wyświetlacza LCD.
• Wymianę akumulatorów może wykonać wyłącznie osoba posiadająca odpowiednią wiedzę z zakresu elektryki/elektroniki. Osoby nieupoważnione należy trzymać z dala od baterii.
• Uwaga - niebezpieczeństwo porażenia prądem elektrycznym. Obwód akumulatorów nie jest odizolowany od napięcia wejściowego. Mogą występować niebezpieczne napięcia między zaciskami akumulatora i uziemieniem. Przed dotknięciem należy upewnić się, że napięcie nie występuje!
  * Baterie mogą spowodować porażenie prądem i mają wysoki prąd zwarciowy. Proszę zastosować środki zapobiegawcze określone poniżej oraz wszelkie inne środki niezbędne podczas pracy z akumulatorami:
• zdjąć zegarek, obrączkę/pierścionek inne metalowe przedmioty,
• używaj izolowanych narzędzi.
  * Baterie należy wymienić na takiego samego typu i jednakową ilość.

* Nie wolno wrzucać baterii do ognia. Może to spowodować eksplozję baterii.
* Nie wolno otwierać lub niszczyć akumulatorów. Wyciekający elektrolit może spowodować podrażnienia dla skóry i oczu. Elektrolit jest toksyczny.
* Proszę wymienić bezpiecznik tylko na tego samego rodzaju i natężenia prądu w celu uniknięcia ryzyka pożaru.
* Nie rozbieraj zasilacza UPS na części.

2. Instalacja i konfiguracja.

UWAGA: Przed przystąpieniem do montażu, należy obejrzeć urządzenie. Upewnij się, że zasilacz nie jest uszkodzony mechanicznie. Proszę zachować oryginalne opakowanie w bezpiecznym miejscu do wykorzystania w przyszłości.

2-1. Panel tylny:

V1000 on-line (L)

1. Gniazda wyjściowe programowalne: podłącz do nich mniej ważne odbiory.
2. Gniazda wyjściowe: podłączyć do obciążen o znaczeniu krytycznym.
3. Gniazdo zasilające AC.
4. Bezpiecznik wejściowy automatyczny.
5. Network/Fax/Modem ochrona antyprzepięciowa.
6. Wyłącznik awaryjny (EPO).
7. Port komunikacyjny USB.
8. Port komunikacyjny RS-232.
9. Port inteligentny (SNMP, AS400)
10. Złącze do podłączenia zewnętrznych akumulatorów (dostępny w wersji L)

2-2. Instalacja UPS-a.

Ze względów bezpieczeństwa UPS jest dostarczany z odłączonymi akumulatorami. Przed instalacją UPS-a podłącz akumulatory postępując zgodnie ze wskazówkami poniżej:

Krok 1 Krok 2 Krok 3

Zdemontuj przedni panel. Połącz ze sobą konektory bateryjne.
Zamknij przedni panel.

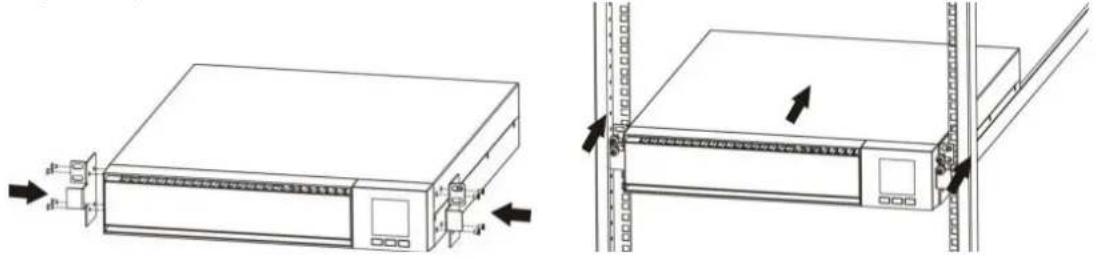

Instalacja do szafy rack

Krok 1 Krok 2

Instalacja w wersji "tower"

Krok 1 Krok 2 Krok 3

2-3. Podłączenie UPS-a

Krok 1: Podłączenie zasilania do UPS-a

Podłącz UPS-a do gniazda sieciowego z uziemieniem, unikaj przedłużania przewodów.

Krok 2: Podłączenie odbiorów do UPS-a

Na tylnym panelu znajdują się dwa rzędy gniazd wyjściowych: programowalne i zwykle. Zaleca się podłączenie mniej ważnych odbiorów do gniazd programowalnych a odbiory krytyczne do gniazd zwykłych. Podczas zaniku możesz wydłużyć czas pracy bateryjnej odbiorów krytycznych poprzez ustawienie wcześniejszego wyłączenia gniazd programowalnych.

Krok 3: Komunikacja z UPS-em

Porty komunikacyjne:

Port USB

Port RS-232

Inteligentny slot

Aby umożliwiać nienadzorowane wyłączenie/włączenie UPS-a i monitorowania stanu, należy podłączyć kabel komunikacyjny do portu USB/RS-232 i do portu komunikacyjnego w komputerze. Po zainstalowaniu oprogramowania do monitorowania, można zaplanować wyłączenia/włączenia UPS-a, monitorowanie stanu zasilacza UPS poprzez PC.

UPS jest wyposażony w inteligentny slot do podłączenia karty SNMP lub AS400. Pozwala to na zaawansowaną komunikację z UPS-em I rozszerzone opcje monitoringu.

Porty USB/RS-232/SNMP nie mogą być używane jednocześnie.

Krok 4: Ochrona sieci

Network/Fax/Phone port ochrony antyprzepięciowej

Podłącz linie telefoniczną do gniazda "In", a telefon/fax/modem do gniazda out.

Krok 5: Włączenie/wyłączenie funkcji EPO (wyłączenie awaryjne).

Pamiętaj aby PIN 1 i 2 były zwarte, rozwarcie ich powoduje natychmiastowe wyłączenie UPS-a.

Krok 6: Włączenie UPS-a

Przyciśnij przycisk ON/MUTE przez dwie sekundy aby uruchomić UPS-a.

Uwaga: Akumulatory zostaną w pełni naładowane po około pięciu godzinach od uruchomienia zasilacza. Nie należy oczekiwać długiego czasu pracy bateryjnej zaraz po uruchomieniu UPS-a.

Krok 7: Oprogramowanie

Dla optymalnej ochrony systemu należy zainstalować oprogramowanie monitorujące UPS i w pełni skonfigurować wyłączenie UPS-a. Należy wykonać poniższe czynności, aby pobrać i zainstalować oprogramowanie monitorujące:

1. Otwórz stronę http://www.power-software-download.com
2. Wybierz oprogramowanie ViewPower i wybierz swój system operacyjny aby pobrać plik instalacyjny.
3. Postępuj zgodnie z instrukcjami podczas instalacji oprogramowania.
4. Po restarcie systemu ikona oprogramowania pojawi się w "trayu" obok zegara.

2-4. Wymiana akumulatorów

UWAGA: UPS jest wyposażony w wewnętrzne akumulatory, które mogą być wymienione przez użytkownika bez konieczności wyłączania zasilacza i odłączania odbiorów. Wymiana jest bezpieczna i nie grozi porażeniem prądem.

UWAGA! Rozważ wszystkie ostrzeżenia, przestrogi i uwagi przed wymianą baterii.

Uwaga: Po odłączeniu akumulatora, sprzęt nie jest zabezpieczony przed wyłączeniem zasilania.

Krok 1 Krok 2 Krok 3

Zdejmij przedni panel. Rozłącz przewody bateryjne. Po odkręceniu dwóch śrub

wysuń kieszeń z akumulatorami.

Zdejmij górną pokrywę i wymień akumulatory.

Wsuń kieszeń do UPS-a i przykręć śruby.

Połącz przewody bateryjne.

Krok 8

Załóż przedni panel.

3. Działanie

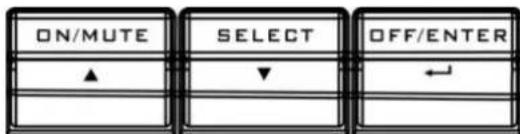

3-1. Przyciski

Przycisk Funkcja
ON/MUTE Button	- Włączanie UPS-a: przyciśnij i przytrzymaj przez min 2 sekundy przycisk ON/MUTE. - Wyciszenie sygnalizacji dźwiękowej: przytrzymanie przycisku przez 5 sekund pozwala wyciszyć sygnalizację dźwiękową pracy w trybie bateryjnym. Nie można wyciszyć sygnalizacji błędu lub uszkodzenia. - Strzałka w górę: Wyświetla poprzednią wartość w ustawieniach zasilacza. - Uruchomienie auto-testu UPS-a: Przytrzymaj przycisk przez 5 sekund aby uruchomić auto-test zasilacza.
OFF/ENTER Button	- Wyłączenie UPS-a: przytrzymaj przycisk przez dwie sekundy aby wyłączyć zasilacz. - Potwierdzenie wyboru: Tym przyciskiem potwierdzasz wybór w ustawieniach UPS-a.
SELECT Button	- Zmiana wyświetlanej informacji: Naciśnij ten przycisk, aby zmienić komunikat na wyświetlaczu LCD dla napięcia wejściowego, częstotliwości sygnału wejściowego, napięcia akumulatorów, napięcia wyjściowego częstotliwości wyjściowej. - Tryb programowania: Wciśnij i przytrzymaj przycisk przez 5 sekund, aby wejść w tryb ustawień UPS gdy UPS jest wyłączony. - Strzałka w dół: Naciśnij ten przycisk, aby wyświetlić następny wybór w

i

	trybie ustawień UPS.
ON/MUTE + SELECT	- Przełączenie do Bypassu. Jeśli zasilanie z sieci jest dostępne przyciśnij i przytrzymaj przez 5 sekund ON/MUTE i SELECT jednocześnie.

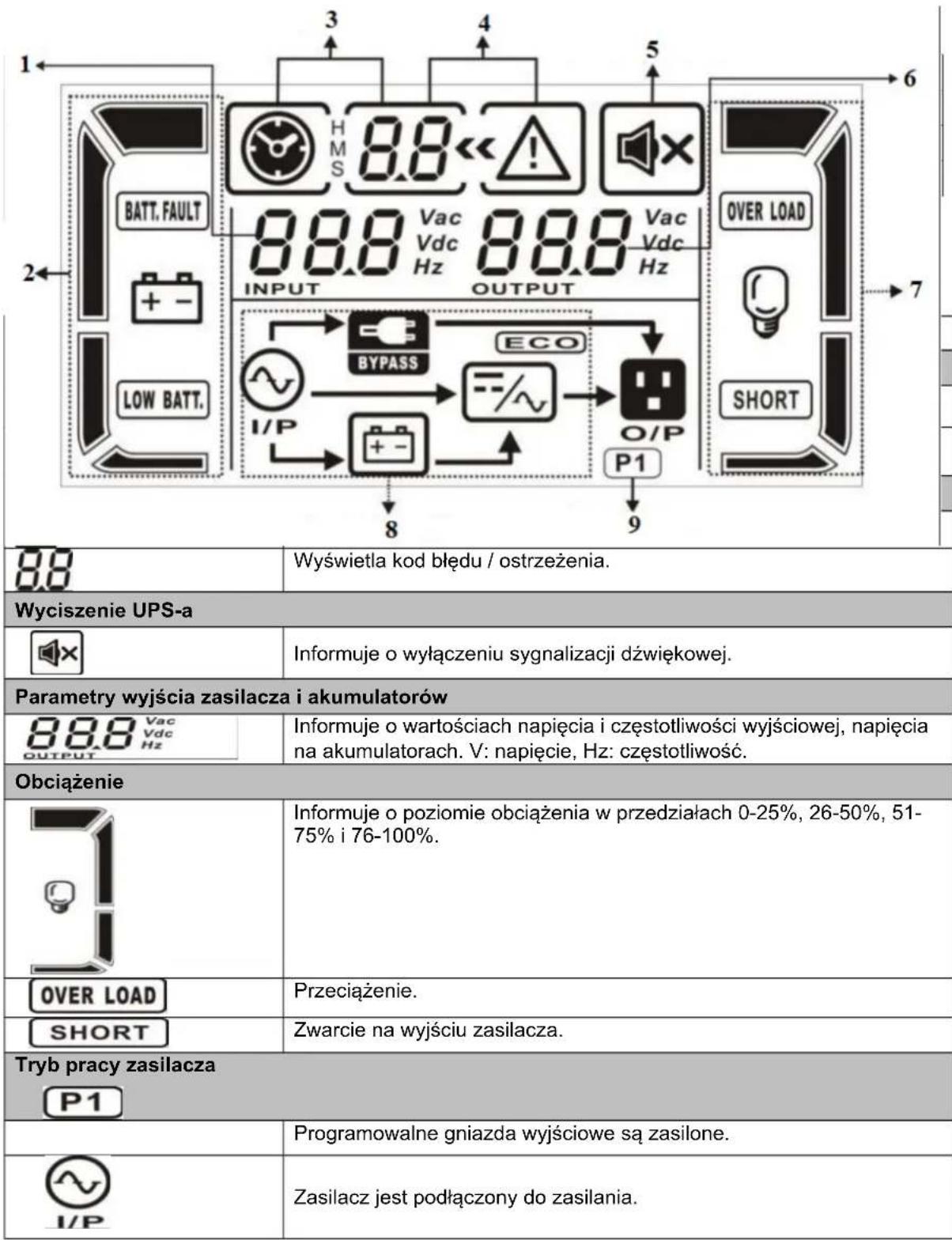

3-2. Wyświetlacz LCD

		Akumulatory są podłączone.
		Zasilacz pracuje w trybie Bypass.
		Tryb ECO jest aktywny.
		Obwód Invertera jest uruchomiony.
		Gniazda wyjściowe są zasilone.
Akumulatory
		Informuje o poziomie naładowania akumulatorów w przedziałach 0-25%, 26-50%, 51-75% i 76-100%.
		Niski poziom naładowania akumulatorów.
		Sprawdź akumulatory w UPS-ie.
Parametry wejścia zasilacza i akumulatorów
88.8 Vac Vdc Hz OUTPUT		Informuje o wartościach napięcia i częstotliwości wejściowej, napięcia na akumulatorach. V: napięcie, Hz: częstotliwość.

Parametry wejścia zasilacza i akumulatorów

88.8	Vac
	Vdc
	Hz
OUTPUT

3-3. Sygnalizacja dźwiękowa.

Tryb bateryjny. Jeden sygnał do 4 sekundy.

Niski poziom baterii. Jeden sygnał co sekundę.

Przeciążenie. Dwa sygnały co sekundę.

Uszkodzenie. Sygnał ciągły.

Praca w trybie Bypass. Jeden sygnał co dziesięć sekund.

3-4. Skróty na wyświetlaczu LCD

Opis Ikona na wyświetlaczu Znaczenie
ENA Włączone	ENA
DIS	DIS
ESC Wyjście	ESC
HLS Napięcie wejściowe powyżej normy.
LLS Napięcie wejściowe ponizej normy.
BAT Akumulatory	BAT
CF Tryb przetwarzania częstotliwości
EP EPO (wyłącznik awaryjny)
TP Temperatura	EP
CH Ładowarka	CH
FU Częstotliwość Bypassy niestabilna.
EE Błąd EEPROM	EE

3-5. Ustawienia UPS-a

Można zaprogramować trzy parametry:

P1: Określa nr sekcji. Patrz tabela poniżej.

P2 i P3 są to opcje ustawień lub wartości dla każdego z programów.

01: Wartość napięcia wyjściowego

LCD Ustawienia
	Wybór wartości napięcia wyjściowego:208: napięcie wyjściowe 208Vac220: napięcie wyjściowe 220Vac230: napięcie wyjściowe 230Vac (domyślnie)240: napięcie wyjściowe 240Vac

02: Przetwornica częstotliwości

LCD Ustawienia
	CF ENA: przetwornica częstotliwości aktywnaCF DIS: przetwornica częstotliwości nieaktywna (domyślnie)

03: Częstotliwość wyjściowa

LCD Ustawienia
	Do wyboru w trybie bateryjnym:BAT 50: częstotliwość wyjściowa 50HzBAT 60: częstotliwość wyjściowa 60HzW trybie przetwornicy częstotliwościCF 50: częstotliwość wyjściowa 50HzCF 60: częstotliwość wyjściowa 60Hz

04: Tryb ECO

LCD Ustawienia
	ENA: tryb ECO aktywnyDIS: tryb ECO nieaktywny (domyślnie)

05: Zakres napięć dla trybu ECO

LCD Ustawienia
	Określa górny i dolny próg napięcia dla trybu ECO.HLS: można ustawić w zakresie +7V ~ +24V (od wartości nominalnej), domyślnie +12V.LLS: można ustawić w zakresie -7V ~ -24V (od wartości nominalnej), domyślnie -12V.

06: Bypass przy wyłączonym UPS-ie

LCD Ustawienia
	ENA: Bypass aktywnyDIS: Bypass nieaktywny (domyślnie)

07: Zakres napięć Bypassu

LCD Ustawienia
	Określa dolny i górny próg napięcia dla Bypassu:HLS: górny próg napięcia można ustawić w zakresie 230~264Vac (domyślnie 264Vac),LLS: dolny próg napięcia można ustawić w zakresie 170~220Vac (domyślnie 170Vac),

08: Programowanie gniazd wyjściowych aktywne/nieaktywne

LCD Ustawienia
	Umożliwia programowanie gniazd wyjściowych:ENA: aktywneDIS: nieaktywne (domyślnie)

09: Programowanie gniazd wyjściowych

LCD Ustawienia
	0-999: określa czas pozostały do wyłączenia programowalnych gniazd wyjściowych w zakresie 0~999 minut (domyślnie 999),

10: Ustawienie ograniczenia autonomii:

LCD Ustawienia
	Określa czas pracy bateryjnej dla gniazd wyjściowych z zakresu 0~999 minut (0 oznacza 10 sekund, 999 de-aktywuje funkcję - domyślnie)

00: Wyjście z poziomu programowania

3-6. Opis trybów pracy.

Tryb pracy Opis Wygląd wyświetlacza
Tryb online Jeśli napięcie zasilające mieści się w akceptowalnym zakresie, UPS zapewnia stabilne zasilanie gniazd wyjściowych i ładuje akumulatory.
Tryb ECO Jeżeli napięcie zasilające nie wykracza poza akceptowalny zakres to UPS przekazuje je na wyjście Bypassem celem oszczędzania energii.
Tryb przetwornicy częstotliwości	O ile częstotliwość wejściowa mieści się w zakresie 40~70Hz, wówczas można ustawić stałą częstotliwość wyjściową 50Hz lub 60Hz, UPS może ładować akumulatory w tym trybie.
Tryb bateryjny Jeśli napięcie zasilające będzie poza akceptowalnym zakresem UPS będzie pracował w trybie bateryjnym sygnalizując jednym sygnałem dźwiękowym co 4 sekundy.
Tryb pracy Opis Wygląd wyświetlacza
Tryb Bypass Jeżeli napięcie zasilające jest poza akceptowalnym zakresem lub UPS został przeciążony to zasilacz przełączy się w tryb Bypass, ten tryb może być aktywowany z przedniego panelu. Urządzenie informuje o pracy na Bypassie jednym sygnałem dźwiękowym co 10 sekund.
Tryb stand-by UPS jest wyłączony i nie zasila gniazd wyjściowych, możliwe jest ładowanie akumulatorów.

3-7. Tabela błędów.

Uszkodzenie	Kod	Ikona	Uszkodzenie	Kod	Ikona
Bus start nieudany	01	x	Wyjście Invertera zwarte	14	SHORT
Bus powyżej zakresu	02	x	Napięcie akumulatorów za wysokie	27	BATT. FAULT
Bus poniżej zakresu	03	x	Napięcie akumulatorów za niskie	28	BATT. FAULT
Bus niestabilny	04	x	Przegrzanie	41	x
Bus uszkodzony	05	x	Przeciążenie	43	OVER LOAD
Start Invertera nieudany	11	x
Napięcie Invertera za wysokie	12	x

3-8. Ostrzeżenia

Ostrzeżenie	Sygnalizacja LCD		Sygnalizacja dźwiękowa
Niski poziom akumulatorów			Jeden sygnał co sekundę

Przeciążenie Dwa sygnały co seku
Akumulatory odlączone		Jeden sygnał co sekundę
Przeładowanie		Jeden sygnał co sekundę
Nieprawidłowa polaryzacja zasilania		Jeden sygnał co sekundę
EPO włączone		Jeden sygnał co sekundę
Przegrzanie		Jeden sygnał co sekundę
Ładowarka DC uszkodzona		Jeden sygnał co sekundę
Uszkodzone akumulatory		Jeden sygnał co sekundę
Napięcie Bypassu poza dozwolonym zakresem		Jeden sygnał co sekundę
Częstotliwość Bypassu niestabilna		Jeden sygnał co sekundę
Błąd EEPROM Jeden sygnał co se

4. Rozwiązywanie problemów

Jeżeli UPS nie działa prawidłowo, spróbuj rozwiązać problem za pomocą poniższej tabeli.

Objaw Powód Rozwiązanie
Brak jakiejkolwiek informacji czy ostrzeżenia.	Przewód zasilający nie podłączony prawidłowo.	Sprawdź czy przewód zasilający jest solidnie wciśnięty do gniazda zasilającego.
	Przewód zasilający podłączony jest do wyjścia UPS-a.	Podłącz przewód zasilający do gniazda zasilającego.
Symbole [IMAGE] i EP są wyświetlane na wyświetlaczu LCD, jeden sygnał dźwiękowy co sekundę.	Funkcja EPO jest aktywna. Sprawdź	czy zworka EPO jest zamknięta.
Symbole [IMAGE] i I/P migają na LCD, jeden sygnał dźwiękowy co sekundę.	Przewody zasilające neutralny i fazowy są zamienione.	Obróć wtyczkę w gniazdku w ścianie o 180° i podłącz do gniazda zasilającego w UPS-ie.
Symbole [IMAGE] i i miga na LCD, jeden sygnał dźwiękowy co sekundę.	Wewnętrzne lub zewnętrzne akumulatory są nieprawidłowo podłączone.	Sprawdź czy akumulatory są prawidłowo podłączone.
BATT. FAULT Kod 27 i symbol są wyświetlane na wyświetlaczu LCD, ciągły sygnał dźwiękowy.	Napięcie na akumulatorach jest za wysokie lub ładowarka DC jest uszkodzona.	Skontaktuj się z serwisem.
BATT. FAULT Kod 28 i symbol jest wyświetlany na wyświetlaczu LCD, ciągły sygnał dźwiękowy.	Napięcie na akumulatorach jest za niskie lub ładowarka DC jest uszkodzona.	Skontaktuj się z serwisem.
Symbole [IMAGE] i OVER LOAD migają na wyświetlaczu LCD, dwa sygnały dźwiękowe co sekundę.	UPS jest przeciążony.	Zredukuj obciążenie UPS-a.
	UPS został przeciążony, podłączone odbiorniki zasilane są Bypassem z sieci energetycznej.	Zredukuj obciążenie UPS-a.
	UPS został wielokrotnie przeciążony i zablokował się w trybie Bypass, odbiorniki są zasilane z sieci energetycznej.	Zredukuj obciążenie, wyłącz i włącz ponownie UPS-a.
Kod 43 i symbol sOVER LOADwyświetlane na wyświetlaczu LCD, ciągły sygnał dźwiękowy.	UPS wyłączyć się z powodu przeciążenia na wyjściu.	Zredukuj obciążenie, wyłącz i włącz ponownie UPS-a.
Kod 14 i symbol i jest wyświetlany na wyświetlaczu LCD, ciągły sygnał dźwiękowy.Symptom Powód Rozwiązanie	UPS wyłączyć się z powodu zwarcia na wyjściu.	Sprawdź okablowanie i urządzenia podpięte do wyjścia UPS-a.
Kod błędu 1, 2, 3, 4, 5, 11, 12, 13 lub 41 pojawił się na wyświetlaczu LCD, ciągły sygnał dźwiękowy.	UPS jest uszkodzony. Skontaktuj	się z serwisem.
Czas pracy bateryjnej jest dużo krótszy niż powinien być.	Akumulatory nie są w pełni naładowane.	Ładuj akumulatory min 5 godzin i powtórz test. Jeśli problem powtarza się skontaktuj się z serwisem.
	Akumulatory są zużyte. Skontaktuj	się z serwisem celem wymiany akumulatorów.
Kod błędu 05 pojawił się na wyświetlaczu LCD, ciągły sygnał dźwiękowy i wyłączone gniazda wyjściowe.	Uszkodzenie wewnętrzne UPS-a.	Skontaktuj się z serwisem, próba uruchomienia zasilacza może skutkować szkodzeniem mosfetu DC/DC.

5. Magazynowanie i konserwacja.

5-1. Eksploatacja

UPS nie zawiera części serwisowanych przez użytkownika. Jeśli żywotność akumulatorów została przekroczona (3 \~ 5 lat, w 25 ° C otoczenia), baterie należy wymienić. W tym przypadku należy skontaktować się z serwisem.

Pamiętaj aby zużyte akumulatory przekazać do utylizacji.

Temperatura przechowywania	Ładowanie akumulatorów	Czas ładowania akumulatorów
-25°C - 40°C	Co trzy miesiące.	1-2 godzin
40°C - 45°C	Co dwa miesiące.	1-2 godzin

6. Specyfikacja techniczna

Model	V1100	V1100 L	V2000	V2000 L	V3000	V3000 L
Moc	1100VA/880W		2000VA/1600W		3000VA/2400W
Zasilanie
Zakres napięć	162-290 VAC
Zakres częstotliwości	40~70 Hz (auto detekcja)
Wyjście
	208*/220/230/240 VAC
Częstotliwość w trybie bateryjnym (ustawiane przez użytkownika)	50 Hz lub 60Hz ±1%
Współczynnik szczytu	3:1
Czas przełączenia	Typowo 2-6 ms, 10ms max
Kształt sygnału	Czysta sinusoida (w trybie bateryjnym)
Wydajność
Tryb sieciowy	97%		97%		97%
Tryb AVR	90%		90%		90%
Tryb bateryjny	80%		85%		87%
Akumulatory
Pojemność		n/a		n/a		n/a
Napięcie ładowania	27.4 VDC ±1%		54.8 VDC ±1%		82.1 VDC ±1%
Czas ładowania	4 godziny do 90%
Wymiary	380 x 438 x 88		480 x 438 x 88		600 x 438 x 88
Waga [kg]	14,2	10,8	23,1	14	32,2	18
Otoczenie
Wilgotność	0-90% przy 0-40°C bez kondensacji
Poziom hałasu	Poniżej 45 dB
Zarządzanie
RS-232, USB	Windows XP/2000/2003/Vista/2008/ Windows 7, Linux, Unix i MAC
Inteligentry port	Karta przekaźnikowa AS400, karta SNMP

* Zmniejszenie mocy wyjściowej do 80% jeśli napięcie wyjściowe jest zaprogramowane na 208VAC.
