INSTRUKCJA OBSŁUGI V2000 Orvaldi
Centrum Logistyki i Serwisu
ul. Wrocławska 33d; 55-090 Długółeka k/Wrocławia
www.orvaldi.com.pl
1. Zasady bezpieczeństwa
Proszę postępować zgodnie z ostrzeżeniami zawartymi w instrukcji obsługi. Zapoznaj się z instrukcją obsługi przed podłączeniem urządzenia, zachowaj instrukcję na przyszłość.
1-1. Transport
- Proszę przewozić UPS-a w oryginalnym opakowaniu co pozwoli zabezpieczyć go przed uszkodzeniem.
1-2. Przygotowanie do podłączenia
- Podczas przenoszenia UPS-a z chłodnego pomieszczenia do miejsca gdzie temperatura jest wyższa może wystąpić zjawisko kondensacji. UPS musi być bezwzględnie suchy przed podłączeniem. Proszę odczekać przynajmniej cztery godziny przed instalacją.
- Nie ustawiaj UPS-a w pobliżu wody lub w pomieszczeniu o podwyższonej wilgotności.
- Nie ustawiaj zasilacza w pobliżu źródeł ciepła lub w miejscu gdzie będzie narażony na bezpośrednie działanie promieni słonecznych.
- Nie zakrywaj otworów wentylacyjnych UPS-a.
1-3. Instalacja
- Nie podłączaj do UPS-a urządzeń, które mogą go przeciążyć (drukarka laserowa, skaner, suszarka do włosów, odkurzacz itp)
- Ułoż przewody zasilające i wyjściowe w taki sposób aby nikt po nich nie chodził ani się o nie nie potknął. Używaj wyłącznie nieuszkodzonych przewodów.
- Podłącz UPS-a do gniazda sieciowego z uziemieniem.
1-4. Działanie
- Nie należy odłączać przewodu zasilającego od gniazda zasilającego podczas pracy zasilacza ponieważ pozbawiasz go i urządzenia podłączone do jego wyjścia uziemienia.
- Zasilacz UPS posiada własne, wewnętrzne źródło prądu (baterie). Gniazda wyjściowe UPS mogą być pod napięciem, nawet jeśli UPS nie jest podłączony do gniazdka instalacji elektrycznej w budynku.
- Jeśli chcesz odłączyć UPS-a od sieci zasilającej przyciśnij przycisk off, po wyłączeniu UPS-a odłącz przewód zasilający od gniazda zasilającego.
1-5. Konserwacja, serwis i usterki.
- Zasilacz UPS generuje niebezpieczne napięcie, wszelkie naprawy mogą być wykonane wyłącznie przez wykwalifikowany personel serwisowy.
- Uwaga - niebezpieczeństwo porażenia prądem elektrycznym. Nawet po odłączeniu urządzenia od sieci zasilającej elementy wewnątrz zasilacza UPS nadal podłączone są do akumulatora i niebezpieczne elektrycznie.
- Przed przystąpieniem do jakichkolwiek czynności serwisowych, konserwacji lub transportu należy odłączyć baterie i rozładować kondensatory DC-BUS poprzez przytrzymanie przycisku „on/mute” aż do wygaszenia wyświetlacza LCD.
- Wymianę akumulatorów może wykonać wyłącznie osoba posiadająca odpowiednią wiedzę z zakresu elektryki/elektroniki. Osoby nieupoważnione należy trzymać z dala od baterii.
- Uwaga - niebezpieczeństwo porażenia prądem elektrycznym. Obwód akumulatorów nie jest odizolowany od napięcia wejściowego. Mogą występować niebezpieczne napięcia między zaciskami akumulatora i uziemieniem. Przed dotknięciem należy upewnić się, że napięcie nie występuje!
* Baterie mogą spowodować porażenie prądem i mają wysoki prąd zwarciowy. Proszę zastosować środki zapobiegawcze określone poniżej oraz wszelkie inne środki niezbędne podczas pracy z akumulatorami: - zdjąć zegarek, obrączkę/pierścionek inne metalowe przedmioty,
- używaj izolowanych narzędzi.
* Baterie należy wymienić na takiego samego typu i jednakową ilość.
* Nie wolno wrzucać baterii do ognia. Może to spowodować eksplozję baterii.
* Nie wolno otwierać lub niszczyć akumulatorów. Wyciekający elektrolit może spowodować podrażnienia dla skóry i oczu. Elektrolit jest toksyczny.
* Proszę wymienić bezpiecznik tylko na tego samego rodzaju i natężenia prądu w celu uniknięcia ryzyka pożaru.
* Nie rozbieraj zasilacza UPS na części.
2. Instalacja i konfiguracja.
UWAGA: Przed przystąpieniem do montażu, należy obejrzeć urządzenie. Upewnij się, że zasilacz nie jest uszkodzony mechanicznie. Proszę zachować oryginalne opakowanie w bezpiecznym miejscu do wykorzystania w przyszłości.
2-1. Panel tylny:
V1000 on-line (L)

- Gniazda wyjściowe programowalne: podłącz do nich mniej ważne odbiory.
- Gniazda wyjściowe: podłączyć do obciążen o znaczeniu krytycznym.
- Gniazdo zasilające AC.
- Bezpiecznik wejściowy automatyczny.
- Network/Fax/Modem ochrona antyprzepięciowa.
- Wyłącznik awaryjny (EPO).
- Port komunikacyjny USB.
- Port komunikacyjny RS-232.
- Port inteligentny (SNMP, AS400)
- Złącze do podłączenia zewnętrznych akumulatorów (dostępny w wersji L)
2-2. Instalacja UPS-a.
Ze względów bezpieczeństwa UPS jest dostarczany z odłączonymi akumulatorami. Przed instalacją UPS-a podłącz akumulatory postępując zgodnie ze wskazówkami poniżej:
Krok 1 Krok 2 Krok 3

Zdemontuj przedni panel. Połącz ze sobą konektory bateryjne.
Zamknij przedni panel.
Instalacja do szafy rack
Krok 1 Krok 2

Instalacja w wersji "tower"
Krok 1 Krok 2 Krok 3

2-3. Podłączenie UPS-a
Krok 1: Podłączenie zasilania do UPS-a
Podłącz UPS-a do gniazda sieciowego z uziemieniem, unikaj przedłużania przewodów.
Krok 2: Podłączenie odbiorów do UPS-a
Na tylnym panelu znajdują się dwa rzędy gniazd wyjściowych: programowalne i zwykle. Zaleca się podłączenie mniej ważnych odbiorów do gniazd programowalnych a odbiory krytyczne do gniazd zwykłych. Podczas zaniku możesz wydłużyć czas pracy bateryjnej odbiorów krytycznych poprzez ustawienie wcześniejszego wyłączenia gniazd programowalnych.
Krok 3: Komunikacja z UPS-em
Porty komunikacyjne:
Port USB

Port RS-232

Inteligentny slot

Aby umożliwiać nienadzorowane wyłączenie/włączenie UPS-a i monitorowania stanu, należy podłączyć kabel komunikacyjny do portu USB/RS-232 i do portu komunikacyjnego w komputerze. Po zainstalowaniu oprogramowania do monitorowania, można zaplanować wyłączenia/włączenia UPS-a, monitorowanie stanu zasilacza UPS poprzez PC.
UPS jest wyposażony w inteligentny slot do podłączenia karty SNMP lub AS400. Pozwala to na zaawansowaną komunikację z UPS-em I rozszerzone opcje monitoringu.
Porty USB/RS-232/SNMP nie mogą być używane jednocześnie.
Krok 4: Ochrona sieci
Network/Fax/Phone port ochrony antyprzepięciowej

Podłącz linie telefoniczną do gniazda "In", a telefon/fax/modem do gniazda out.

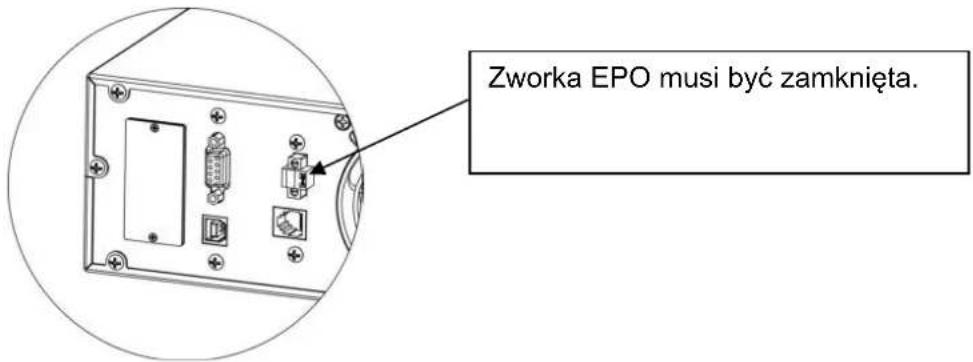

Krok 5: Włączenie/wyłączenie funkcji EPO (wyłączenie awaryjne).
Pamiętaj aby PIN 1 i 2 były zwarte, rozwarcie ich powoduje natychmiastowe wyłączenie UPS-a.

Krok 6: Włączenie UPS-a
Przyciśnij przycisk ON/MUTE przez dwie sekundy aby uruchomić UPS-a.
Uwaga: Akumulatory zostaną w pełni naładowane po około pięciu godzinach od uruchomienia zasilacza. Nie należy oczekiwać długiego czasu pracy bateryjnej zaraz po uruchomieniu UPS-a.
Krok 7: Oprogramowanie
Dla optymalnej ochrony systemu należy zainstalować oprogramowanie monitorujące UPS i w pełni skonfigurować wyłączenie UPS-a. Należy wykonać poniższe czynności, aby pobrać i zainstalować oprogramowanie monitorujące:
- Otwórz stronę http://www.power-software-download.com
- Wybierz oprogramowanie ViewPower i wybierz swój system operacyjny aby pobrać plik instalacyjny.
- Postępuj zgodnie z instrukcjami podczas instalacji oprogramowania.
- Po restarcie systemu ikona oprogramowania pojawi się w "trayu" obok zegara.
2-4. Wymiana akumulatorów
UWAGA: UPS jest wyposażony w wewnętrzne akumulatory, które mogą być wymienione przez użytkownika bez konieczności wyłączania zasilacza i odłączania odbiorów. Wymiana jest bezpieczna i nie grozi porażeniem prądem.
UWAGA! Rozważ wszystkie ostrzeżenia, przestrogi i uwagi przed wymianą baterii.
Uwaga: Po odłączeniu akumulatora, sprzęt nie jest zabezpieczony przed wyłączeniem zasilania.
Krok 1 Krok 2 Krok 3

Zdejmij przedni panel. Rozłącz przewody bateryjne. Po odkręceniu dwóch śrub
wysuń kieszeń z akumulatorami.
Zdejmij górną pokrywę i wymień akumulatory.

Wsuń kieszeń do UPS-a i przykręć śruby.

Połącz przewody bateryjne.
Krok 8

Załóż przedni panel.
3. Działanie

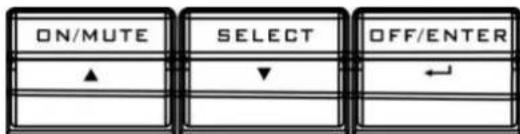

3-1. Przyciski

| Przycisk Funkcja | |
| ON/MUTE Button | - Włączanie UPS-a: przyciśnij i przytrzymaj przez min 2 sekundy przycisk ON/MUTE. - Wyciszenie sygnalizacji dźwiękowej: przytrzymanie przycisku przez 5 sekund pozwala wyciszyć sygnalizację dźwiękową pracy w trybie bateryjnym. Nie można wyciszyć sygnalizacji błędu lub uszkodzenia. - Strzałka w górę: Wyświetla poprzednią wartość w ustawieniach zasilacza. - Uruchomienie auto-testu UPS-a: Przytrzymaj przycisk przez 5 sekund aby uruchomić auto-test zasilacza. |
| OFF/ENTER Button | - Wyłączenie UPS-a: przytrzymaj przycisk przez dwie sekundy aby wyłączyć zasilacz. - Potwierdzenie wyboru: Tym przyciskiem potwierdzasz wybór w ustawieniach UPS-a. |
| SELECT Button | - Zmiana wyświetlanej informacji: Naciśnij ten przycisk, aby zmienić komunikat na wyświetlaczu LCD dla napięcia wejściowego, częstotliwości sygnału wejściowego, napięcia akumulatorów, napięcia wyjściowego częstotliwości wyjściowej. - Tryb programowania: Wciśnij i przytrzymaj przycisk przez 5 sekund, aby wejść w tryb ustawień UPS gdy UPS jest wyłączony. - Strzałka w dół: Naciśnij ten przycisk, aby wyświetlić następny wybór w |
i
| trybie ustawień UPS. | |
| ON/MUTE + SELECT | - Przełączenie do Bypassu. Jeśli zasilanie z sieci jest dostępne przyciśnij i przytrzymaj przez 5 sekund ON/MUTE i SELECT jednocześnie. |
3-2. Wyświetlacz LCD

![]() | Akumulatory są podłączone. | |
![]() | Zasilacz pracuje w trybie Bypass. | |
![]() | Tryb ECO jest aktywny. | |
![]() | Obwód Invertera jest uruchomiony. | |
![]() | Gniazda wyjściowe są zasilone. | |
| Akumulatory | ||
![]() | Informuje o poziomie naładowania akumulatorów w przedziałach 0-25%, 26-50%, 51-75% i 76-100%. | |
![]() | Niski poziom naładowania akumulatorów. | |
![]() | Sprawdź akumulatory w UPS-ie. | |
| Parametry wejścia zasilacza i akumulatorów | ||
| 88.8 Vac Vdc Hz OUTPUT | Informuje o wartościach napięcia i częstotliwości wejściowej, napięcia na akumulatorach. V: napięcie, Hz: częstotliwość. | |
Parametry wejścia zasilacza i akumulatorów
| 88.8 | Vac |
| Vdc | |
| Hz | |
| OUTPUT | |
3-3. Sygnalizacja dźwiękowa.
| Tryb bateryjny. Jeden sygnał do 4 sekundy. |
| Niski poziom baterii. Jeden sygnał co sekundę. |
| Przeciążenie. Dwa sygnały co sekundę. |
| Uszkodzenie. Sygnał ciągły. |
| Praca w trybie Bypass. Jeden sygnał co dziesięć sekund. |
3-4. Skróty na wyświetlaczu LCD
| Opis Ikona na wyświetlaczu Znaczenie | |
| ENA Włączone | ENA |
| DIS | DIS |
| ESC Wyjście | ESC |
| HLS Napięcie wejściowe powyżej normy. | |
| LLS Napięcie wejściowe ponizej normy. | |
| BAT Akumulatory | BAT |
| CF Tryb przetwarzania częstotliwości | |
| EP EPO (wyłącznik awaryjny) | |
| TP Temperatura | EP |
| CH Ładowarka | CH |
| FU Częstotliwość Bypassy niestabilna. | |
| EE Błąd EEPROM | EE |
3-5. Ustawienia UPS-a

Można zaprogramować trzy parametry:
P1: Określa nr sekcji. Patrz tabela poniżej.
P2 i P3 są to opcje ustawień lub wartości dla każdego z programów.
01: Wartość napięcia wyjściowego
| LCD Ustawienia | |
![]() | Wybór wartości napięcia wyjściowego:208: napięcie wyjściowe 208Vac220: napięcie wyjściowe 220Vac230: napięcie wyjściowe 230Vac (domyślnie)240: napięcie wyjściowe 240Vac |
02: Przetwornica częstotliwości
| LCD Ustawienia | |
| CF ENA: przetwornica częstotliwości aktywnaCF DIS: przetwornica częstotliwości nieaktywna (domyślnie) |
03: Częstotliwość wyjściowa
| LCD Ustawienia | |
| Do wyboru w trybie bateryjnym:BAT 50: częstotliwość wyjściowa 50HzBAT 60: częstotliwość wyjściowa 60HzW trybie przetwornicy częstotliwościCF 50: częstotliwość wyjściowa 50HzCF 60: częstotliwość wyjściowa 60Hz |
04: Tryb ECO
| LCD Ustawienia | |
| ENA: tryb ECO aktywnyDIS: tryb ECO nieaktywny (domyślnie) |
05: Zakres napięć dla trybu ECO
| LCD Ustawienia | |
| Określa górny i dolny próg napięcia dla trybu ECO.HLS: można ustawić w zakresie +7V ~ +24V (od wartości nominalnej), domyślnie +12V.LLS: można ustawić w zakresie -7V ~ -24V (od wartości nominalnej), domyślnie -12V. |
06: Bypass przy wyłączonym UPS-ie
| LCD Ustawienia | |
| ENA: Bypass aktywnyDIS: Bypass nieaktywny (domyślnie) |
07: Zakres napięć Bypassu
| LCD Ustawienia | |
![]() | Określa dolny i górny próg napięcia dla Bypassu:HLS: górny próg napięcia można ustawić w zakresie 230~264Vac (domyślnie 264Vac),LLS: dolny próg napięcia można ustawić w zakresie 170~220Vac (domyślnie 170Vac), |
08: Programowanie gniazd wyjściowych aktywne/nieaktywne
| LCD Ustawienia | |
| Umożliwia programowanie gniazd wyjściowych:ENA: aktywneDIS: nieaktywne (domyślnie) |
09: Programowanie gniazd wyjściowych
| LCD Ustawienia | |
| 0-999: określa czas pozostały do wyłączenia programowalnych gniazd wyjściowych w zakresie 0~999 minut (domyślnie 999), |
10: Ustawienie ograniczenia autonomii:
| LCD Ustawienia | |
| Określa czas pracy bateryjnej dla gniazd wyjściowych z zakresu 0~999 minut (0 oznacza 10 sekund, 999 de-aktywuje funkcję - domyślnie) |
00: Wyjście z poziomu programowania
3-6. Opis trybów pracy.
| Tryb pracy Opis Wygląd wyświetlacza | |
| Tryb online Jeśli napięcie zasilające mieści się w akceptowalnym zakresie, UPS zapewnia stabilne zasilanie gniazd wyjściowych i ładuje akumulatory. | ![]() |
| Tryb ECO Jeżeli napięcie zasilające nie wykracza poza akceptowalny zakres to UPS przekazuje je na wyjście Bypassem celem oszczędzania energii. | ![]() |
| Tryb przetwornicy częstotliwości | O ile częstotliwość wejściowa mieści się w zakresie 40~70Hz, wówczas można ustawić stałą częstotliwość wyjściową 50Hz lub 60Hz, UPS może ładować akumulatory w tym trybie. |
![]() | |
| Tryb bateryjny Jeśli napięcie zasilające będzie poza akceptowalnym zakresem UPS będzie pracował w trybie bateryjnym sygnalizując jednym sygnałem dźwiękowym co 4 sekundy. | ![]() |
| Tryb pracy Opis Wygląd wyświetlacza | |
| Tryb Bypass | Jeżeli napięcie zasilające jest poza akceptowalnym zakresem lub UPS został przeciążony to zasilacz przełączy się w tryb Bypass, ten tryb może być aktywowany z przedniego panelu. Urządzenie informuje o pracy na Bypassie jednym sygnałem dźwiękowym co 10 sekund. |
| Tryb stand-by | UPS jest wyłączony i nie zasila gniazd wyjściowych, możliwe jest ładowanie akumulatorów. |
![]() | |
3-7. Tabela błędów.
| Uszkodzenie | Kod | Ikona | Uszkodzenie | Kod | Ikona |
| Bus start nieudany | 01 | x | Wyjście Invertera zwarte | 14 | SHORT |
| Bus powyżej zakresu | 02 | x | Napięcie akumulatorów za wysokie | 27 | BATT. FAULT |
| Bus poniżej zakresu | 03 | x | Napięcie akumulatorów za niskie | 28 | BATT. FAULT |
| Bus niestabilny | 04 | x | Przegrzanie | 41 | x |
| Bus uszkodzony | 05 | x | Przeciążenie | 43 | OVER LOAD |
| Start Invertera nieudany | 11 | x | |||
| Napięcie Invertera za wysokie | 12 | x |
3-8. Ostrzeżenia
| Ostrzeżenie | Sygnalizacja LCD | Sygnalizacja dźwiękowa | |
| Niski poziom akumulatorów | ![]() | Jeden sygnał co sekundę | |
| Przeciążenie Dwa sygnały co s | |||
| Akumulatory odłączone | ![]() | Jeden sygnał co sekundę | |
| Przeładowanie | Jeden sygnał co sekundę | ||
| Nieprawidłowa polaryzacja zasilania | ![]() | Jeden sygnał co sekundę | |
| EPO włączone | ![]() | Jeden sygnał co sekundę | |
| Przegrzanie | ![]() | Jeden sygnał co sekundę | |
| Ładowarka DC uszkodzona | ![]() | Jeden sygnał co sekundę | |
| Uszkodzone akumulatory | ![]() | Jeden sygnał co sekundę | |
| Napięcie Bypassu poza dozwolonym zakresem | ![]() | Jeden sygnał co sekundę | |
| Częstotliwość Bypassu niestabilna | ![]() | Jeden sygnał co sekundę | |
| Błąd EEPROM Jeden sygnał c | ![]() | ||
4. Rozwiązywanie problemów
Jeżeli UPS nie działa prawidłowo, spróbuj rozwiązać problem za pomocą poniższej tabeli.
| Objaw Powód Rozwiązanie | ||
| Brak jakiekolwiek informacji czy ostrzeżenia. | Przewód zasilający nie podłączony prawidłowo. | Sprawdź czy przewód zasilający jest solidnie wciśnięty do gniazda zasilającego. |
| Przewód zasilający podłączony jest do wyjścia UPS-a. | Podłącz przewód zasilający do gniazda zasilającego. | |
| Symbole [IMAGE] i EP są wyświetlane na wyświetlaczu LCD, jeden sygnał dźwiękowy co sekundę. | Funkcja EPO jest aktywna. Sprawdź czy zworka EPO jest zamknięta. | |
| Symbole [IMAGE] i I/P migają na LCD, jeden sygnał dźwiękowy co sekundę. | Przewody zasilające neutralny i fazowy są zamienione. | Obróć wtyczkę w gniazdku w ścianie o 180° i podłącz do gniazda zasilającego w UPS-ie. |
| Symbole [IMAGE] i [IMAGE] miga na LCD, jeden sygnał dźwiękowy co sekundę. | Wewnętrzne lub zewnętrzne akumulatory są nieprawidłowo podłączone. | Sprawdź czy akumulatory są prawidłowo podłączone. |
| BATT. FAULT Kod 27 i symbol są wyświetlane na wyświetlaczu LCD, ciągły sygnał dźwiękowy. | Napięcie na akumulatorach jest za wysokie lub ładowarka DC jest uszkodzona. | Skontaktuj się z serwisem. |
| BATT. FAULT Kod 28 i symbol jest wyświetlany na wyświetlaczu LCD, ciągły sygnał dźwiękowy. | Napięcie na akumulatorach jest za niskie lub ładowarka DC jest uszkodzona. | Skontaktuj się z serwisem. |
| Symbole [IMAGE] i OVER LOAD migają na wyświetlaczu LCD, dwa sygnały dźwiękowe co sekundę. | UPS jest przeciążony. | Zredukuj obciążenie UPS-a. |
| UPS został przeciążony, podłączone odbiorniki zasilane są Bypassem z sieci energetycznej. | Zredukuj obciążenie UPS-a. | |
| UPS został wielokrotnie przeciążony i zablokował się w trybie Bypass, odbiorniki są zasilane z sieci energetycznej. | Zredukuj obciążenie, wyłącz i włącz ponownie UPS-a. | |
| Kod 43 i symbol sOVER LOADwyświetlane na wyświetlaczu LCD, ciągły sygnał dźwiękowy. | UPS wyłączyć się z powodu przeciążenia na wyjściu. | Zredukuj obciążenie, wyłącz i włącz ponownie UPS-a. |
Kod 14 i symbol i jest wyświetlany na wyświetlaczu LCD, ciągły sygnał dźwiękowy.Symptom Powód Rozwiązanie | UPS wyłączyć się z powodu zwarcia na wyjściu. | Sprawdź okablowanie i urządzenia podpięte do wyjścia UPS-a. |
| Kod błędu 1, 2, 3, 4, 5, 11, 12, 13 lub 41 pojawił się na wyświetlaczu LCD, ciągły sygnał dźwiękowy. | UPS jest uszkodzony. Skontaktuj | się z serwisem. |
| Czas pracy bateryjnej jest dużo krótszy niż powinien być. | Akumulatory nie są w pełni naładowane. | Ładuj akumulatory min 5 godzin i powtórz test. Jeśli problem powtarza się skontaktuj się z serwisem. |
| Akumulatory są zużyte. Skontaktuj | się z serwisem celem wymiany akumulatorów. | |
| Kod błędu 05 pojawił się na wyświetlaczu LCD, ciągły sygnał dźwiękowy i wyłączone gniazda wyjściowe. | Uszkodzenie wewnętrzne UPS-a. | Skontaktuj się z serwisem, próba uruchomienia zasilacza może skutkować szkodzeniem mosfetu DC/DC. |
5. Magazynowanie i konserwacja.
5-1. Eksploatacja
UPS nie zawiera części serwisowanych przez użytkownika. Jeśli żywotność akumulatorów została przekroczona (3 \~ 5 lat, w 25 ° C otoczenia), baterie należy wymienić. W tym przypadku należy skontaktować się z serwisem.

Pamiętaj aby zużyte akumulatory przekazać do utylizacji.
| Temperatura przechowywania | Ładowanie akumulatorów | Czas ładowania akumulatorów |
| -25°C - 40°C | Co trzy miesiące. | 1-2 godzin |
| 40°C - 45°C | Co dwa miesiące. | 1-2 godzin |
6. Specyfikacja techniczna
| Model | V1100 | V1100 L | V2000 | V2000 L | V3000 | V3000 L |
| Moc | 1100VA/880W | 2000VA/1600W | 3000VA/2400W | |||
| Zasilanie | ||||||
| Zakres napięć | 162-290 VAC | |||||
| Zakres częstotliwości | 40~70 Hz (auto detekcja) | |||||
| Wyjście | ||||||
| 208*/220/230/240 VAC | ||||||
| Częstotliwość w trybie bateryjnym (ustawiane przez użytkownika) | 50 Hz lub 60Hz ±1% | |||||
| Współczynnik szczytu | 3:1 | |||||
| Czas przełączenia | Typowo 2-6 ms, 10ms max | |||||
| Kształt sygnału | Czysta sinusoida (w trybie bateryjnym) | |||||
| Wydajność | ||||||
| Tryb sieciowy | 97% | 97% | 97% | |||
| Tryb AVR | 90% | 90% | 90% | |||
| Tryb bateryjny | 80% | 85% | 87% | |||
| Akumulatory | ||||||
| Pojemność | n/a | n/a | n/a | |||
| Napięcie ładowania | 27.4 VDC ±1% | 54.8 VDC ±1% | 82.1 VDC ±1% | |||
| Czas ładowania | 4 godziny do 90% | |||||
| Wymiary | 380 x 438 x 88 | 480 x 438 x 88 | 600 x 438 x 88 | |||
| Waga [kg] | 14,2 | 10,8 | 23,1 | 14 | 32,2 | 18 |
| Otoczenie | ||||||
| Wilgotność | 0-90% przy 0-40°C bez kondensacji | |||||
| Poziom hałasu | Poniżej 45 dB | |||||
| Zarządzanie | ||||||
| RS-232, USB | Windows XP/2000/2003/Vista/2008/ Windows 7, Linux, Unix i MAC | |||||
| Inteligentry port | Karta przekaźnikowa AS400, karta SNMP | |||||
* Zmniejszenie mocy wyjściowej do 80% jeśli napięcie wyjściowe jest zaprogramowane na 208VAC.

























jest wyświetlany na wyświetlaczu LCD, ciągły sygnał dźwiękowy.Symptom Powód Rozwiązanie
