INSTRUKCJA OBSŁUGI CK502 Manta

1. Urządzenie powinno być instalowane zgodnie z obowiązującym prawem i użytkowane tylko w dobrze wentylowanych pomieszczeniach. PRZED ZAINSTALOWANIEM I UŻYTKOWANIEM NALEŻY PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI.
2. Podłączenie kuchni do wewnętrznej instalacji gazowej lub do butli z gazem płynnym oraz jej regulację powinien wykonać wyłącznie uprawniony instalator urządzeń gazowych lub technik autoryzowane-go zakładu serwisowego, zgodnie z obowiązującymi przepisami, co winno być potwierdzone na karcie gwarancyjnej wyrobu. Brak takiego potwierdzenia unieważnia gwarancję.
3. Przed zainstalowaniem upewnić się, czy lokalne warunki dystrybucji (rodzaj i ciśnienie gazu) i nastawy urządzenia są zgodne z warunkami podanymi na tabliczce znamionowej. Powinno być ono instalowane i przyłączone zgodnie z aktualnymi przepisami instalacyjnymi. Szczególną uwagę należy zwrócić na odpowiednie wymagania dotyczące wentylacji.
4. Użytkowanie urządzeń do gotowania i pieczenia powoduje wydzielanie się ciepła i wilgoci w pomieszczeniu, w którym jest zainstalowane. Upewnić się, czy pomieszczenie w którym stoi kuchnia jest dobrze wentylowane. Należy zadbać, aby kratki wentylacyjne zawsze były otwarte lub należy zainstalować wymuszony system wentylacji (okap nadkuchenny).
5. Długotrwałe i intensywne użytkowanie urządzenia może wymagać dodatkowej wentylacji np. otwarcia okien lub zwiększenia efektywności wentylacji np. zwiększenie wydajności wentylacji mechanicznej, jeśli jest używana.
6. Wyrób instalować po 8 godzinach sezonowania w pomieszczeniu kuchennym.

7. Kuchnia powinna być ustawiona zgodnie z wymaganiami przedstawionymi w punkcie „USTAWIENIE KUCHNI”.

8. Producent nie ponosi żadnej odpowiedzialności za obrażenia lub uszkodzenia spowodowane przez nie właściwe zainstalowanie urządzenia lub jego nieprawidłowe użytkowanie.

9. W przypadku awarii urządzenia, urządzenie należy odciąć od dopływu gazu i niezwłocznie skontaktować się z zakładem serwisowym.
10. Nie zezwala się na wykonywanie we własnym zakresie jakichko zmian i modernizacji, pod rygorem utraty uprawnień gwarancyjnych.
11. Kuchnie powinien naprawiać wyłącznie autoryzowany zakład serwisowy. Nieprawidłowo przeprowadzone naprawy mogą stanowić źródło znacznych zagrożeń.
12. Kuchni nie wolno podnosić za uchwyt piekarnika.
13. Materiały, z których jest wykonane opakowanie nadają się do wykorzystania jako surowce wtórne.
14. Zużytą kuchnię należy doprowadzić do stanu uniemożliwiającego jej ponowne wykorzystanie. Należy zdjąć drzwi, gdyż mogą stanowić źródło zagrożenia, zwłaszcza dla dzieci. Następnie urządzenie przekazać do wyspecjalizowanych jednostek zajmujących się utylizacją lub skupem surowców wtórnych.
15. Podczas użytkowania urządzenie staje się gorące. Należy zachować szczególną ostrożność w czasie wkładania i wyjmowania potraw z piekarnika. Dostępne wewnątrz piekarnika elementy grzejne są bardzo gorące.
16. Czasie pracy piekarnika jego szyba oraz elementy zewnętrzne rozgrzewają się w znacznym stopniu należy zwrócić szczególną uwagę na dzieci w czasie używania tej funkcji urządzenia

NFORMACJE OGÓLNE

• Kuchnia gazowa jest przeznaczona do przygotowywania potraw, wyłącznie w gospodarstwie domowym.
• Stosownie jej do innych celów jest niedozwolone!

WAŻNE WSKAZÓWKI

1. Podczas użytkowania kuchnia staje się gorąca. Zaleca się zachować ostrożność, aby uniknąć dotykania gorących elementów wewnątrz i na zewnątrz piekarnika.
2. Przewody przyłączeniowe zmechanizowanego sprzętu gospodarstwa domowego używanego w pobliżu włączonej kuchni, powinny być z dala od jej gorących elementów. Należy zwrócić uwagę aby nie zostały przyciśnięte gorącymi drzwiami piekarnika.
3. Podczas użytkowania piekarnika, pokrywa powinna być zawsze otwarta.
4. Do zestawiania potraw z płyty gazowej i wyjmowania form z piekarnika należy używać rękawic ochronnych.
5. Przegrzane tłuszcze i oleje mogą się zapalić. Dlatego potrawy przyrządzane na nich, przygotowywać zawsze pod nadzorem.
6. Przed zamknięciem pokrywy należy wyłączyć wszystkie palniki.
7. Przed użytkowaniem palników należy zwrócić uwagę, czy poszczególne jego elementy są poprawnie ułożone.
8. Przedmioty łatwopalne przechowywać z dala od palników.
9. Piekarnika nie wykładać folią aluminiową, a blachy do pieczenia nie umieszczać na dnie piekarnika.
10. W piekarniku nie przechowywać przedmiotów łatwopalnych i wrażliwych na działanie podwyższonej temperatury.

11. Gdy użytkowany jest opiekacz dostępne części kuchni mogą być gorące. Małe dzieci prosimy trzymać z dala od urządzenia.

12. Nie przeciązać otwartych drzwi piekarnika. Nie wolno na nich siadać ani stawać. Szczególną uwagę należy zwrócić na dzieci.

13. Urządzenia nie wykorzystywać do ogrzewania pomieszczeń.

14. W przypadku ulatniania się gazu należy:

15. zakręcić zawór na instalacji gazowej lub na butli,

16. zgasić wszystkie palniki i inne źródła zapalne,
17. dokładnie przewietrzyć pomieszczenie, otworzyć okna,
18. nie włączać urządzeń elektrycznych (również światła),

19. awarię zgłosić w autoryzowanym zakładzie serwisowym lub we- zwać instalatora z uprawnieniami.

20. Użytkownikowi nie wolno:

21. samowolnie dokonywać przeróbek kuchni na inny rodzaj gazu, dokonywać zmian w instalacji gazowej kuchni, oraz przenosić urządzenie w inne miejsce,

22. samodzielnie dokonywać napraw poza zakresem wymienionym w instrukcji obsługi,
23. użytkować urządzenia w pomieszczeniu bez sprawnej wentylacji,
24. użytkować kuchnię w warunkach utrudniających obsługę.

PRZYGOTOWANIE

1. Po rozpakowaniu urządzenia należy sprawdzić, czy nie ma ono widocznych uszkodzeń. Jeżeli kuchnia została uszkodzona podczas transportu, nie wolno jej podłącać.
2. Usunąć naklejkę z drzwi piekarnika i naklejki z płyty gazowej, unieruchamiające palniki i ruszt. Wszystkie części dokładnie umyć z resztek kleju po naklejkach.
3. Powierzchnie emaliowane i szklane przetrzeć miękką, wilgotną ściereczką.

4. Wyjąć wyposażenie piekarnika i umyć je w ciepłej wodzie z dodatkiem płynu do mycia naczyń kuchennych.

5. Sprawdzić poprawność ułożenia poszczególnych elementów palników.

6. Zamknąć drzwi piekarnika i włączyć go na ok. 30 minut. Po ostudzeniu, piekarnik umyć i osuszyć.

INSTALACJA

• Poniższe instrukcje przeznaczone są dla wykwalifikowanego specjalisty instalującego urządzenie. Instrukcje te maja na celu zapewnienie możliwie najbardziej profesjonalnego wykonania czynności związanych z instalacją i konserwacją urządzenia.
• Po rozpakowaniu urządzenia należy sprawdzić, czy nie ma ono widocznych uszkodzeń. Jeżeli kuchenka została uszkodzona podczas transportu nie wolno jej podłączać. Usunąć naklejki reklamowe i umyć kuchnię z resztek kleju po naklejkach.

USTAWIENIE KUCHNI

- pomieszczenie kuchenne powinno być suche i przewiewne oraz posiadać sprawna wentylację zgodnie z obowiązującymi przepisami technicznymi. Podstawą prawną, w oparciu o którą oceniamy przydatność pomieszczenia do zainstalowania kuchni gazowej, jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. 2002 Nr 75 poz. 690).

- Pomieszczenie powinno być wyposażone w system wentylacji odprowadzający na zewnątrz spaliny powstałe podczas spalania. Instalacja ta powinna się składać z kratki wentylacyjnej lub okapu. Okapy należy montować zgodnie z wskazówkami podanymi w dołączonych do nich instrukcjach obsługi. Ustawienie kuchni

powinno gwarantować swobodny dostęp do wszystkich elementów sterowania.

- Pomieszczenie powinno również umożliwiać dopływ powietrza, które jest niezbędne do właściwego spalania gazu. Dopływ powietrza powinien być nie mniejszy niż 2m³/h na 1kW mocy palników. Powietrze może być dostarczane w wyniku bezpośredniego przepływu z zewnątrz poprzez kanał o przekroju min.100cm², bądź pośrednio z sąsiednich pomieszczeń, które wyposażone są w kanały wentylacyjne wychodzące na zewnątrz.

- Jeśli urządzenie jest wykorzystywane intensywnie i długo, to może okazać się konieczne otworzenie okna dla poprawienia wentylacji.

- Gaz płynny jest cięższy od powietrza i dlatego ma tendencje do gromadzenia się na dolnych poziomach. Pomieszczenia, w których zainstalowano butle z gazem płynnym powinny być wyposażone w kanały wentylacyjne wyprowadzone z pomieszczenia na zewnątrz, umożliwiające wydostanie się gazu w przypadku nieszczelności. Z tego samego powodu butle z gazem, zarówno puste jak i częściowo napełnione, nie powinny być ani instalowane ani przechowy-wane w pomieszczeniach usytuowanych pod powierzchnią ziemi (np. piwnicach). Butle nie mogą się znajdować zbyt blisko źródeł ciepła (piecyki, kominki, piekarniki itp.), które mogłyby zwiększyć temperaturę we wnętrzu butli powyżej 50°C.

- Podczas instalacji kuchni gazowej należy szczególną uwagę zwrócić na stopień ochrony przed przegrzaniem otaczających ją powierzchni, kuchnia powinna być ustawiona zgodnie z wymiarami podanymi na rysunku poniżej. W przypadku ustawienia jej w pobliżu mebli należy zwrócić uwagę, aby zabudowa sięgała tylko do wysokości płyty roboczej. Zabudowa powyżej tego poziomu jest niewskazana. Meble usytuowane w pobliżu kuchni muszą mieć okładziny oraz klej do jej przyklejania odporny na temperaturę 100°C. Niespełnienie tego warunku może spowodować

zdeformowanie powierzchni lub odklejania okładzin. Ściana znajdująca się za kuchnią powinna być uodporniona na wysokie temperatury.

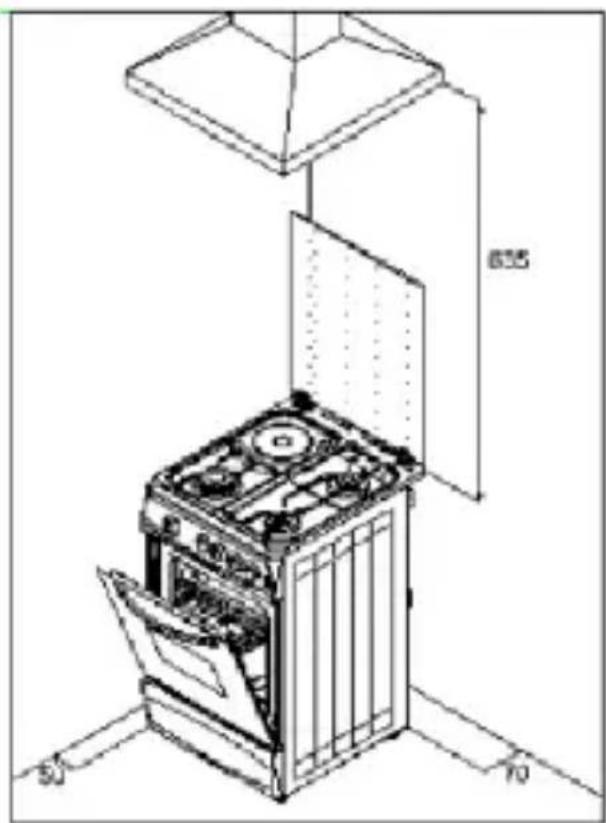

• Rys. Ustawienie kuchni

• Kuchnie należy ustawić na twardej, równej podłodze (nie ustawiać na jakiejkolwiek podstawce).
• Przed rozpoczęciem użytkowania należy kuchnie wypoziomować, co ma szczególnie znaczenie dla równomiernego rozpływania się tłuszczu na patelni. Do tego celu służą nożki regulacyjne pod urządzeniem.

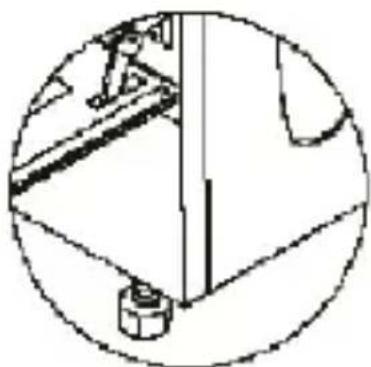

  Kuchnia jest wyposażona w regulowane nóżki, służące do zniwelowania różnicy nierównych podłóg. Nóżki są dostępne po przechyleniu urządzenia.

- Ustawienie urządzenia powinno gwarantować swobodny dostęp do wszystkich elementów sterowania.

- Urządzenie powinno być zainstalowane z dala od materiałów łatwopalnych. Ściana pomieszczenia przylegająca do kuchni powinna być wykonana z materiałów niepalnych.

• W celu ograniczenia ujemnego wpływu przeciągów na pracę palników, kuchni nie należy instalować na linii okno-drzwi.

- Nad kuchnią powinna być wolna przestrzeń dla odpływu oparów kuchennych. Najlepiej zamontować okap nadkuchenny, który będzie absorbować lub odprowadzać te opary. Odległość pomiędzy okapem i płytą kuchenną powinna wynosić, co najmniej 635mm. Nad urządzeniem nie wolno zawieszać szafek kuchennych.

- Po ustawieniu, kuchnię należy podłączyć do wewnętrznej instalacji gazowej lub do butli z gazem płynnym.

PODŁĄCZENIE KUCHNI DO INSTALACJI GAZOWEJ

Przed podłączeniem urządzenia do instalacji gazowej należy upewnić się, czy urządzenie odpowiada miejscowym warunkom zasilania (rodzaj gazu i ciśnienie). W przypadku niezgodności, w kuchni wymienić dysze i dokonać regulacji armatury gazowej.

• Kuchnię można podłączyć do wewnętrznej instalacji domowej lub do butli z gazem płynnym.
• Kuchnia jest zaopatrzona w rurowy króciec przyłączeniowy o średnicy 1/2". Do króćca podłączyć gaz z zastosowaniem odpowiedniego osprzętu.
• Przed przystąpieniem do czynności podłączania, kurek gazowy powinien być zamknięty.

Podłączenie do gazu ziemnego

Podłączenie kuchni do wewnętrznej instalacji domowej powinno być wykonane zgodnie z obowiązującym prawem i przepisami przez in stalatora posiadającego wymagane uprawnienia.

• Kuchnię można podłączyć do wewnętrznej instalacji domowej na sztywno lub przy użyciu giętkiego przewodu, posiadającego cer-tyfikat.
• Podejście rurociągu gazowego do kuchni jest zakończone kurkiem odcinającym. Po ustawieniu kuchni w ciągu mebli kuchennych, kurek odcinający powinien być łatwo dostępny.

Podłączenie do butli z gazem płynnym (LPG)

• Jeżeli użytkownik zamierza korzystać z butli z gazem, wówczas kuchni nie należy instalować w piwnicy lub w innym pomieszczeniu, w którym podłoga znajduje się poniżej poziomu terenu, ponieważ gaz płynny jest cięższy od powietrza i zbiera się na poziomie podłogi.
• Przy podłączaniu urządzenia do butli z gazem płynnym należy zastosować przewód gumowy, posiadający certyfikat.
• Po każdorazowym podłączeniu kuchni do butli z gazem należy sprawdzić szczelność zaworu na butli i połączenie reduktora z butłą oraz jego działanie.
• Nie można łączyć kuchni bezpośrednio z butłą zawsze należy zastosować reduktor.

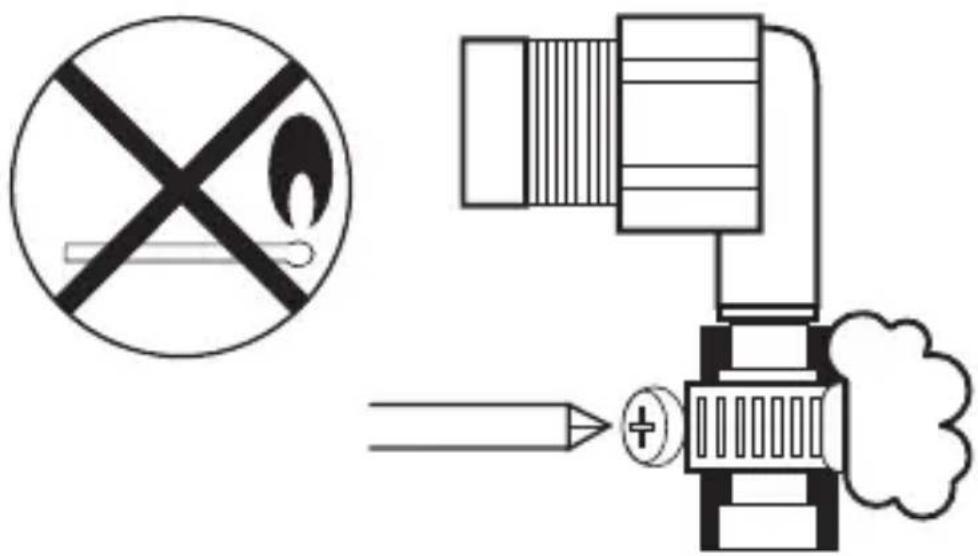

UWAGA!

1. Niedopuszczalne jest sprawdzanie szczelności za pomocą otwar tego płomienia (np. zapałką lub świecą). Grozi to wybuchem!
2. Okresowo należy sprawdzać stan węża i szczelność połączenia, zgodnie z obowiązującymi przepisami

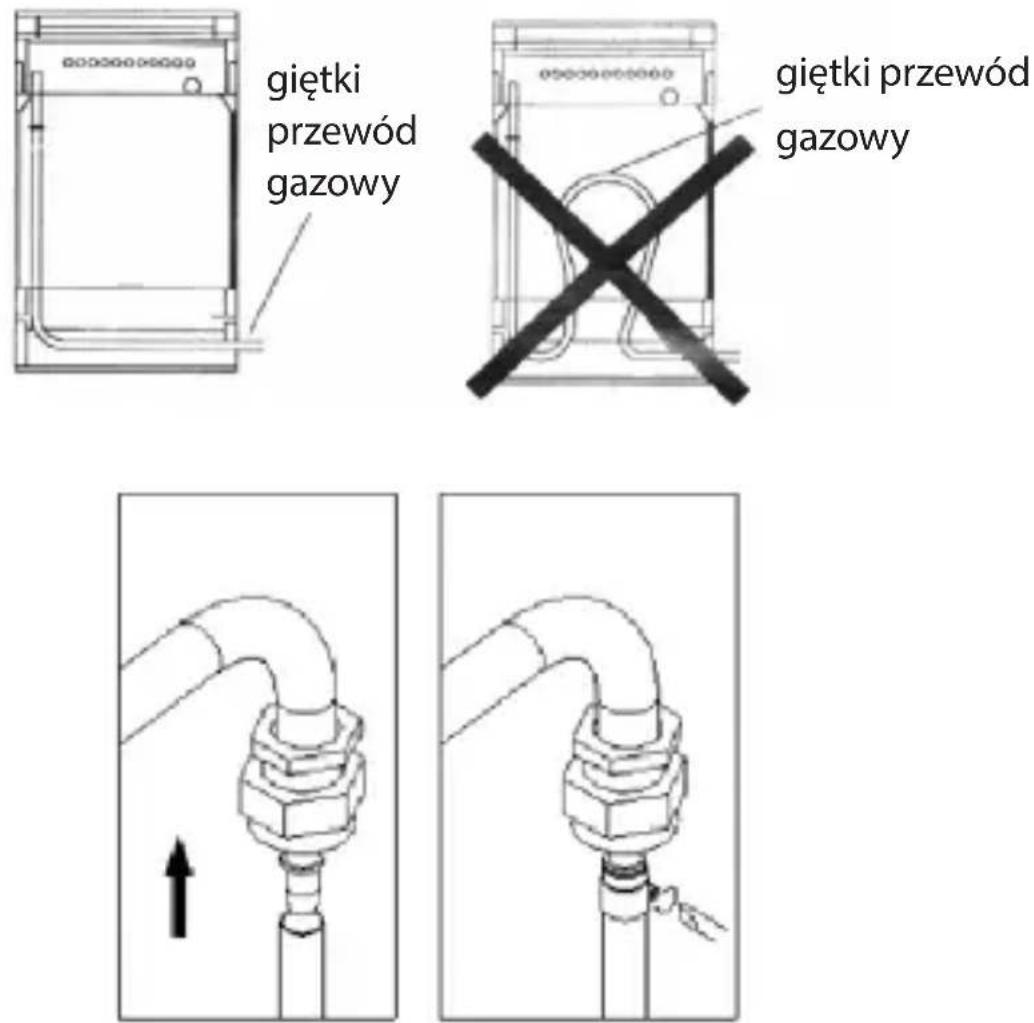

Ułożenie giętkich przewodów gazowych

giętki przewód gazowy

Podłączenie giętkiego przewodu gazowego należy wykonać przewodem posiadającym certyfikat bezpieczeństwa o długości nie dłuższej niż 1500mm. Przewód należy naciągnąć na króciec i zabezpieczyć przed zsunięciem metalową obejmą.

Wymiana dysz

Kuchnia jest przystosowana do gazu i ciśnienia podanego na tabliczce znamionowej urządzenia.

W przypadku zmiany gazu, w kuchni należy wymienić dysze i dokonać regulacji armatury gazowej.

Wymiana dysz:

• zamknąć kurek odcinający instalację gazową lub butlę od kuchni,
• zamknąć wszystkie kurki w kuchni,
• zdjąć nakrywki i kołpaki palników nawierzchniowych i wymienić dysze,
• odkręcić tylnią ścianę kuchni,
• z rury palnika piekarnika wykręcić dyszę, wymienić ją na nową,
• dokonać regulacji palników nawierzchniowych i kurka palnika piekarnika,
• wyregulować palnik piekarnika,

Po wymianie dysz i regulacji kuchni, sprawdzić szczelność połączeń.

Średnice dysz dla poszczególnych rodzajów gazu podano w tabeli poniżej.

Tabela Średnice dysz [mm]

	palnik mały	palnik średni palnik duży
G20-2F(GZ50) 0,70 0,93 1,35
G30-3B/P(LPG) 0,50 0,60 0,75

Wymiana dysz palników nawierzchniowych:

1. Zdejmij nakrywki i kołpaki palników nawierzchniowych
2. Wykręć dyszę i zastąp ją dyszą wg tablicy średnice dysz

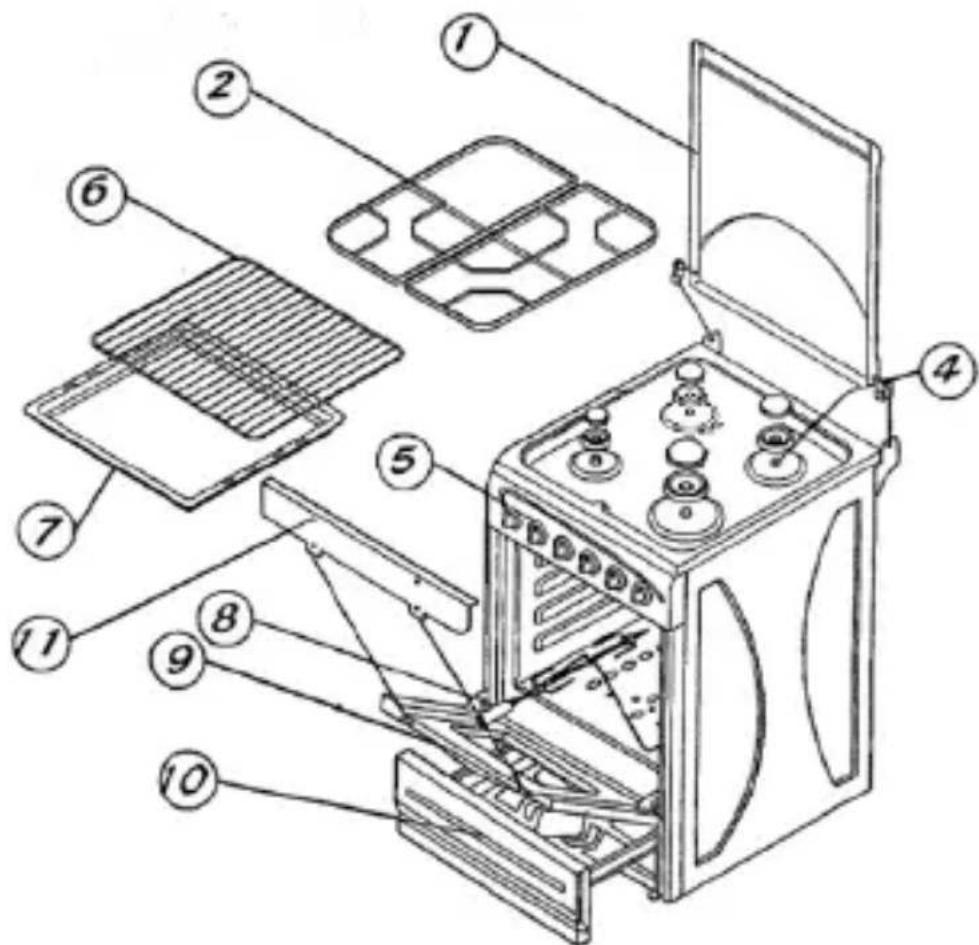

1. Pokrywa górna
2. Górna krata
3. Palniki gazowe i ich pokrywy
4. Pulpit sterowania
5. Krata rusztu (grill)
6. Taca piekarnika
7. Rożen obrotowy
8. Drzwi piekarnika
   10.Szuflada dolna*
   11.Blacha rusztu (grilla)

UŻYTKOWANIE KUCHENKI GAZOWEJ

PALNIKI GAZOWE

• Na rusztach nie stawiać zdeformowanych lub niestabilnych naczyń, gdyż mogą się przewrócić i zalać palniki.
• Nie zdejmować rusztów i stawiać naczyń bezpośrednio na palnikach.
• Nad włączonym palnikiem nie stawiać pustych naczyń.
• Przed zestawieniem naczyń z palników należy zmniejszyć płomień lub zgasić go całkowicie.
• Palniki utrzymywać w należytej czystości, ponieważ zanieczyszczenia ujemnie wpływają na ich funkcjonowanie.
• Przepływ gazu w poszczególnych palnikach otwiera się i zamyka pokrętłami kurków gazowych.
• Przed włączeniem palnika należy upewnić się, czy pokrętło, które zamierzamy uruchomić odpowiada palnikowi, który chcemy zapalić. Przyporządkowanie pokręteł do palników
• przedstawiono w sposób graficzny nad pokrętłem każdego palnika.

Dobór płomienia

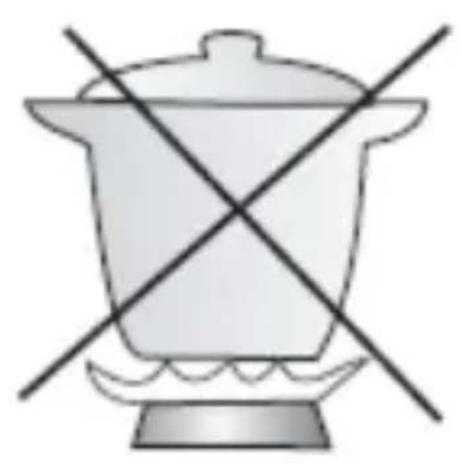

• Płomień nie powinien wychodzić poza dno naczynia, lecz obejmować 2/3 jego powierzchni.
• Takie użytkowanie pozwala na oszczędniejsze zużycie gazu i płomień nie brudzi naczyń.
• Wielkość płomienia zależy od pozycji pokrętła. Płomienia pełnego należy używać do czasu
• zagotowania potrawy, a do dalszego gotowania najlepiej korzystać z płomienia oszczędnościowego.

- Wielkość płomienia należy regulować tylko w zakresie pomiędzy

pozycją

Zapalanie i gaszenie palników

ZAPALANIE

• pokrętło wybranego palnika nacisnąć do wyczuwalnego oporu, obrócić je w kierunku przeciwnym do ruchu wskazówek zegara i równocześnie przyłożyć płomień lub zapalarkę do wybranego palnika
  • po zapaleniu gazu, zwolnić przycisk zapalacza,
• ustawić żądaną wielkość płomienia.

GASZENIE

- Palniki gasi się obracając pokrętła kurków gazowych zgodnie z kierunkiem ruchu wskazówek zegara, do pozycji zerowej (Palnik zgaszony).

PRZY ZASILANIU GAZEM PŁYNNYM Z BUTLI

Przed zapaleniem pierwszego palnika, należy otworzyć zawór na butli gazowej, a następnie postępować jak podano wyżej.

Przy zamykaniu dopływu gazu, przed zgaszeniem ostatniego palnika należy:

• zakręcić zawór na butli gazowej,
• po zgaszeniu płomienia, zamknąć kurek tego palnika.

W czasie, gdy kuchnia nie jest używana, zawór butli gazowej powinien być zamknięty.

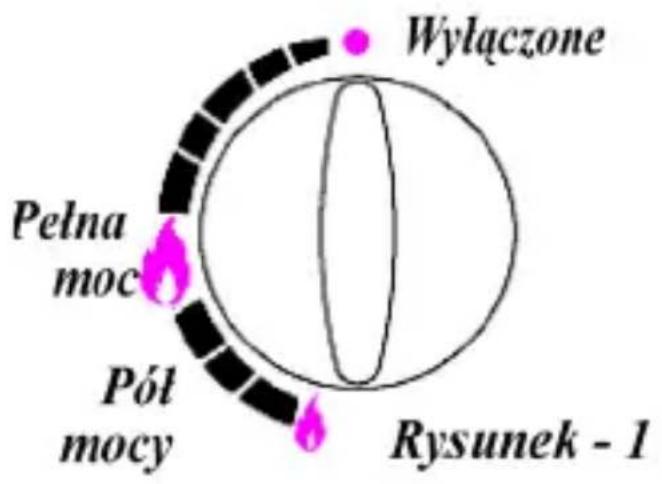

Każdy palnik gazowy jest wyposażony w zawór gazowy, który posiada system bezpieczeństwa „naciśnij i obracaj”.

Wylączone Pelna moc Pół mocy Rysunek - 1

Dla użytkowania palników górnych z maksymalną wydajnością zalecamy postępownie zgodnie z poniższą tabelą.

1. dzięki systemowi turbo można równocześnie sporządzać więcej, niż jedno danie. Tym samym oszczędza się czas i energię.
2. ponieważ przepływające powietrze jest suche, zapachy różnych dań nie mieszają się. W tym samym czasie można przygotowywać takie dania, jak ryba i kurczak.
3. ponieważ w systemie turbo przepływ gorącego powietrza obejmuje dookoła wszystkie dania, nie potrzeba obracać potraw podczas gotowania i pieczenia. A więc wierzch i spód pieka się tak samo.
4. w piekarniku można szybciej rozmrażać zamrożone mięso i inne mrożonki żywności.
5. w porównaniu z normalnymi piekarnikami, dzięki szybkim ruchom powietrza, piekarnik turbo zachowuje idealne gotowanie. W związku z tym przyrzadzanie potraw jest bardziej ekonomiczne.


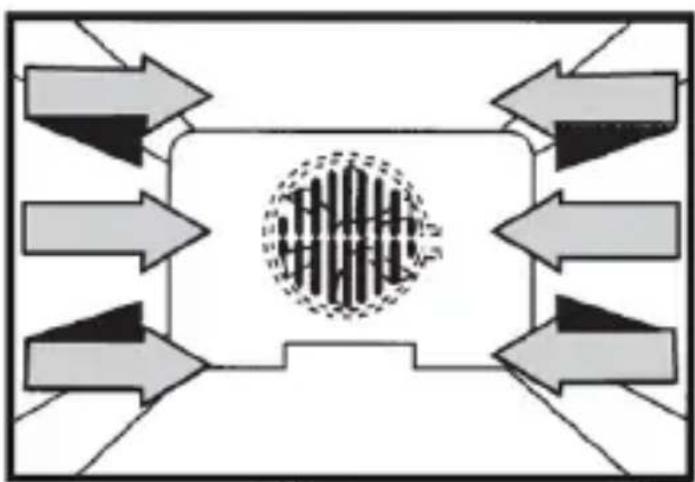

System Turbo

* Opcja dostępna tylko dla wybranych modeli kuchenek

Regulator piekarnika można używać przez obracanie go zgodnie z ruchem wskazówek zegara do wymaganego położenia (rozmrażanie, hodowla jogurtu, gotowanie, smażenie lub pieczenie na ruszcie - grillowanie)

0 *

Zapala się lampka wewnętrznego oświetlenia

Działa piekarnik, ale elementy grzejne nie działają

Zaczynają działać grzejniki piekarnika i wentylator

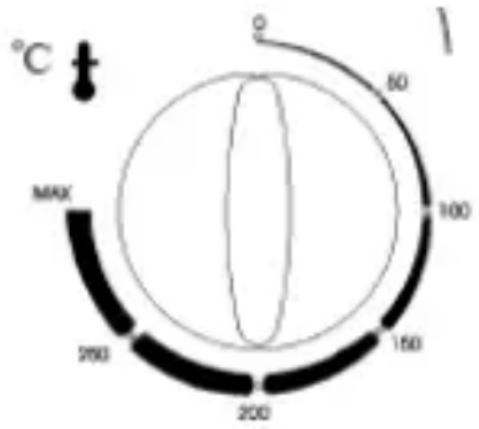

TERMOSTAT :

Ta funkcja jest tylko dla piekarnika elektrycznego.

Poprzez obracanie tego pokrętła można regulować wymaganą temperaturę piekarnika zgodnie z recepturą.

! Jeżeli termostat jest w położeniu wyłączonym - OFF, piekarnik elektryczny nie będzie działał.

KORZYSTANIE Z INNYCH FUNKCJI

Tych funkcji można używać, jeżeli urządzenie jest w każdą z nich wyposażone.

ZAPŁON ELEKTRONICZNY\* :

Przez naciśnięcie przycisku można zapalać palniki gazowe kuchenki. LAMPA PIEKARNIKA :

Po włączeniu wyłącznika z tym symbolem , wnętrze piekarnika będzie oświetlane.

* Opcja dostępna tylko dla wybranych modeli kuchenek

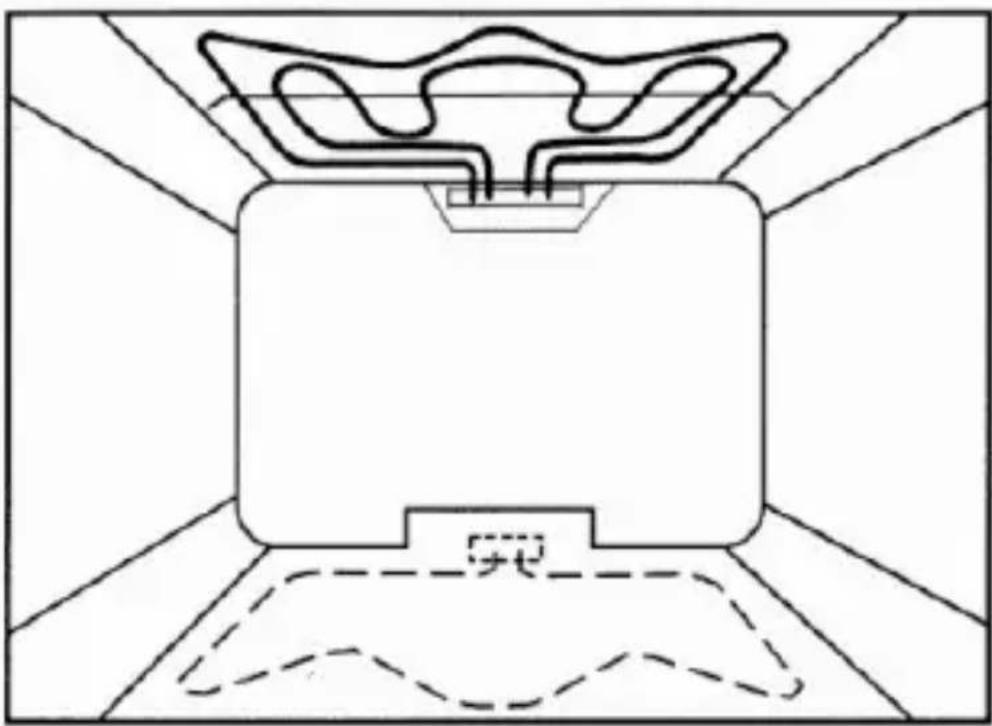

UŻYTKOWANIE PIEKARNIKA STATYCZNEGO

• Są dwie oddzielne grzałki oporowe; jedna na górze i jedna na dole. Regulatorami termostatycznymi można regulować na wymaganą temperature grzałki indywidualnie lub równocześnie.
• Grzałka rusztu (grilla) zamontowana na górze piekarnika, zapewnia wykonywanie doskonałych potraw promieniami podczerwonymi. Można piec potrawy przy zamkniętych drzwiach piekarnika. Pomaga to zaoszczędzić energie i zachowuje wewnatrz zapach i dym.

1. W miejscu ustawienia piekarnika nie powinno być obecnych przedmiotów palnych.
2. Nogi piekarnika powinny być zamocowane do podłogi i nie powinny się kiwać.
3. Miejsce, gdzie urządzenie jest ustawione, powinno być wentylowane, gdy będzie taka potrzeba.
4. Nasze przedsiębiorstwo nie może przyjmować odpowiedzialności za szkody spowodowane przez działanie urządzenia bez uziemienia.
5. W przypadku awarii skonsultować się z najbliższym serwisem.
6. Dla uniknięcia zagrożenia zgniecenia kabel zasilania nie powinien przechodzić przez takie miejsca, jak okolice pokrywy. W przypadku uszkodzenia powinien być wymieniany przez serwis.
7. Użytkowane zasilanie powinno mieć wartości zgodne z podanymi w danych technicznych.
8. Garnki ustawiać dopiero po upewnieniu się, że palnik się pali.
9. Po zakończeniu gotowania upewnić się, że wszystkie palniki są wyłączone.
10. Upewnić się, że górne części kuchenki są założone prawidłowo.
11. Przed naprawą zawsze odłączać kabel zasilania.
12. Dla bezpieczeństwa, po gotowaniu zawsze zamykać zawór instalacji gazowej.
13. Przewód gazowy umieszczać w miejscu wentylowanym.
14. Często sprawdzać, czy przewód gazowy i wąż gazowy nie są nie- szczelne lub skorodowane.

15. Nie pozwalać dzieciom bawić się urządzeniem.

16. Pokrywę górną kuchenki otwierać i zamykać delikatnie. Uważać, by nie uszkodzić powłoki emaliowanej.

17. Nie używać urządzenia do celów, do których nie jest przeznaczone. (np. do ogrzewania pomieszczenia, itp.)
18. Nie trzymać za uchwyt podczas transportowania lub podczas przesuwania do czyszczenia.

WSKAZÓWKI DOTYCZĄCE TRANSPORTOWANIA URZĄDZENIA:

1. Przed przesuwaniem kuchenki w kuchni odłączyć kabel zasilania i zamknąć zawór przewodu gazowego. Po odłączeniu węża gazowego od głowicy podłączania węża gazowego kuchenki, przesuwać urządzenie bez wstrząsania do wymaganego miejsca. Podłączony do rury gazowej wąż gazowy zamocować do głowicy węża zaciskami blaszanymi, jak opisano na poprzednich stronach przewodnika użytkownika. Włączyć wtyczkę zasilania do gniazdka zasilania. Po sprawdzeniu szczelności wodą mydlaną, upewnić się, że nie ma nieszczelności.
2. Zamocować taśmą samoprzylepną górne części palników i kraty do stołu kuchenki, w celu uniknięcia uszkodzenia emalii podczas przewożenia do innego domu. Takie części, jak taca, przewód lub konsolety, itp. można umieścić w szufladzie, przekładając papierem. Można okleić krawędzie osłon bocznych kuchenki w celu uniknięcia drgań, które mogą powstawać w szufladzie, drzwiach lub pokrywie. Osłonić wszystkie powierzchnie kuchenki płytami piankowymi i kartonami (najlepiej opakowaniem oryginalnym).
3. Po przeniesieniu, worki nylonowe, płyty piankowe, zawleczki, itp. powinny być usunięte, ponieważ te przedmioty mogą być niebezpieczne dla dzieci.

Podczas transportowania nigdy nie podnosić urządzenia za uchwyt drzwi.

CZYSZCZENIE I OBSŁUGA KONSERWACYJNA :

Uwaga! Do czyszczenia nie może być używany sprzęt do czyszczenia parą.

Nie używać szorstkich środków czyszczących lub ostrych metalowych przedmiotów do czyszczenia szkła drzwiczek, gdyż mogą porysować powierzchnię, co może doprowadzić do popękania szkła.

1. Przed czyszczeniem poczekać, aż kuchenka ostygnie.
2. Przed czyszczeniem odłączyć kabel zasilania.
3. Można używać ściereczki nasączonej roztworem mydlanym lub płynnymi detergentami. Wilgoć usuwać suchą ścierką. Nigdy nie używać produktów chemicznych, takich, jak kwas, rozcieńczalnik, benzen, benzyl lub detergenty ze stałymi cząstkami.
4. Nie powtarzać często czyszczenia, zmniejszy to okres użytkowania i wydajność urządzenia.
5. Zdejmować górne części palnika indywidualnie, czyścić je i ponownie umieszczać w kuchence.
6. Zwracać uwagę, by otwory płomieniowe górnych części palników nie były zatkane.
7. Zwracać uwagę, by podczas czyszczenia otwór wylotowy (wtryskowy) nie został zatkany.
8. Do otworu wylotowego nie wkładać żadnego przedmiotu, np. w celach czyszczenia.

WYMIANA LAMPY

OSTRZEŻENIE: Aby uniknąć porażenia prądem elektrycznym, przed wymianą lampy należy upewnić się, czy sprzęt jest wyłączony.

• W przypadku, gdy lampa oświetlająca piekarnika jest niesprawna, można samodzielnie wymienić żarówkę, uzyskując ją w najbliższym serwisie technicznym, lub skontaktować się z serwisem w celu wykonania usługi wymiany żarówki.
• W przypadku samodzielnej wymiany, wykonywać następujące czynności:

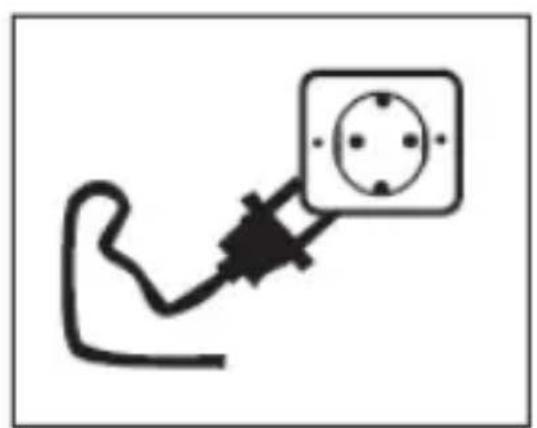

• W pierwszej kolejności odłączyć kabel zasilania. Upewnić się, że piekarnik jest zimny.
• Otworzyć drzwi piekarnika, odkręcić i wyjąć szkło ochronne. Zamontować nowe szkło i nową żarówkę, postępując w odwrotnej kolejności. Włączyć wtyczkę do gniazdka zasilania i sprawdzić nową lampę, używając regulatora piekarnika. Jeżeli niesprawność istnieje nadal, wezwać najbliższy serwis techniczny.

Kuchenkę należy złomować zgodnie z przepisami ochrony środowiska. to urządzenie jest oznaczone symbolem przekreślonego kontenera na odpady zgodnie z dyrektywą europejską 2002/96/we oraz polską ustawą o zużytym sprzęcie elektrycznym i elektronicznym.

(Dz. U. 05 Nr 180 poz. 1495)

Takie oznakowanie informuje, że sprzęt ten po okresie jego użytkowania nie może być umieszczany razem z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania kuchenki do jednego z punktów prowadzących zbiórkę zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie sprzętu.

Przed przekazaniem kuchenki na składowisko odpadów gabarytowych należy odciąć wtyczkę zasilającą. Zapobiegnie to możliwym obrażeniom ciała dzieci mogących bawić się zużytym sprzętem.

Niebezpieczeństwo

Opakowanie pozostawione w zasięgu dzieci niesie ze sobą niebezpieczeństwo uduszenia się nim w trakcie zabawy

SPECYFIKACJA

Bezpiecznik	16 A
Napięcie	220 – 240 V
Częstotliwość	50 – 60 Hz
Moc znamionowa	2400 W
Żarówka piekarnika	25 W
Ciśnienie gazu (gaz z butli – LPG)	30 mbar
Ciśnienie gazu (gaz ziemny – NG)	20 mbar
Objętość piekarnika	57 l

Uwaga!

Konstrukcja produktu i parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia. Dotyczy to przede wszystkim parametrów technicznych, oprogramowania oraz podręcznika użytkownika. Niniejszy podręcznik użytkownika służy ogólnej orientacji dotyczące produktu. Producent i dystrybutor nie ponoszą żadnej odpowiedzialności tytułem odszkodowania za jakiekolwiek nieścisłości wynikające z błędów w opisach występujących w niniejszej instrukcji użytkownika.

MANTA

RoHS

© C€

INFOLINIA SERWISOWA

tel: [phone] lub e-mail: [e-mail]

od poniedziałku do piątku w godz. 9.00-17.00

Producent zastrzega sobie możliwość wprowadzenia zmian

Note:
