INSTRUKCJA OBSŁUGI CK130G Manta

1. URZĄDZENIE TO NALEŻY ZAINSTALOWAĆ ZGODNIE Z OBOWIĄZUJĄCYM PRAWEM I UŻYTKOWAĆ TYLKO W DOBRZE WENTYLOWANYCH POMIESZCZENIACH. PRZED ZAINSTALOWANIEM I ROZPOCZĘCIEM UŻYTKOWANIA NALEŻY PRZECZYTAĆ INSTRUKCJĘ.
2. Urządzenie może być ustawione na dowolnej płaskiej powierzchni wytrzymałej mechanicznie i odpornej na temperaturę 80°C.
3. Kuchenka musi być zainstalowana z daleka od materiałów łatwo-palnych oraz w odległości co najmniej 20cm od ścian. Jakiekolwiek przedmioty zwisające nad kuchenką powinny znajdować się w odległości minimum 75cm.
4. Pomieszczenie, w którym znajduje się kuchenka musi być odpowiednio wentylowane. Kuchenka nie jest przystosowana i nie ma możliwości odprowadzania produktów spalania dlatego musi być zapewniona wymiana powietrza w celu zapewnienia maksymalnego bezpieczeństwa dla domowników.

5. Urządzenie to nie jest podłączone do przewodów odprowadzających spaliny. Powinno być zainstalowane i przyłączone zgodnie z aktualnymi przepisami instalacyjnymi. W szczególności należy uwzględnić odpowiednie wymagania dotyczące wentylacji.

6. Przewód gazowy musi posiadać zaciski na obu końcach. Przewód musi być zabezpieczony przed z sunięciem się z doprowadzenia gazu.

7. Przewód gazowy musi być zainstalowany w taki sposób, aby nie był rozciągany, skręcony czy zginany. Należy również zabezpieczyć go w taki sposób aby nie był narażony na działanie ognia lub wysokiej temperatury.
8. Należy regularnie sprawdzać stan przewodu gazowego; w przypadku jakichkolwiek uszkodzeń, np. wycieku gazu nie wolno go naprawiać lecz należy wymienić cały przewód.
9. Po zainstalowaniu kuchenki należy przeprowadzić test szczelności. Zabronione jest w tym celu używanie ognia. Należy tu posłużyć się roztworem mydlanym lub urządzeniem do sprawdzania szczelności. Podczas używania roztworu mydlanego tworzące się tzw. „bańki mydlane” świadczą o wycieku gazu. W takim przypadku należy zamknąć główny zawór i skontaktować się z autoryzowanym serwisem.
10. Należy sprawdzić aby ciśnienie na wyjściu przechodziło w ciśnienie główne w wysokości 36/37mbar dla gazu propan-butan
11. Zalecany gaz to propan-butan (3B/P) G30, ciśnienie zasilania 36/37mbar.
12. Warunki nastawienia tego urządzenia podane są na etykiecie (lub tabliczce znamionowej).
13. Urządzenia nie można bezpośrednio podłącać do butli gazowej. Powinno być ono podłączone poprzez reduktor. Warunki zasilania podane na tabliczce znamionowej urządzenia.
14. Urządzenie może być zasilane jedynie gazem płynnym LPG propan- -butan (G30), przy zredukowanym ciśnieniu 36mbar.
15. Przed zainstalowaniem upewnić się, czy lokalne warunki dystrybucji (rodzaj i ciśnienie gazu) i nastawy urządzenia są zgodne z warunkami podanymi na tabliczce znamionowej. Powinno być ono instalowane i przyłączane zgodnie z aktualnymi przepisami instalacyjnymi.

Szczególną uwagę należy zwrócić na odpowiednie wymagania dotyczące wentylacji.

1. Użytkowanie urządzeń do gotowania powoduje wydzielanie się ciepła i wilgoci w pomieszczeniu, w którym jest zainstalowane. Upewnić się, czy pomieszczenie w którym znajduje się kuchenka jest dobrze wentylowane. Należy zadbać, aby kratki wentylacyjne zawsze były otwarte lub należy zainstalować wymuszony system wentylacji (okap nadkuchenny). Kontynuowanie intensywnego użytkowania urządzenia może wymagać dodatkowej wentylacji np. otwarcia okien lub zwiększenia efektywności wentylacji np. przez przełączenie pozycji pracy okapu na wyższy poziom, jeśli istnieje.
2. Nie zezwala się na wykonywanie we własnym zakresie jakichkolwiek napraw lub modernizacji urządzenia.
3. Kuchenki może naprawiać wyłącznie autoryzowany zakład serwiso- wy. Nieprawidłowo przeprowadzone naprawy mogą stanowić źródło znacznych zagrożeń.
4. Zużyta kuchnię należy doprowadzić do stanu uniemożliwiającego jej ponowne wykorzystanie. Następnie urządzenie przekazać do wyspecjalizowanych jednostek zajmujących się utylizacją lub skupem surowców wtórnych. Materiały, z których jest wykonane opakowanie nadają się do wykorzystania jako surowce wtórne.

INFORMACJE OGÓLE

Kuchenka jest przeznaczona do przygotowywania potraw, wyłącznie w gospodarstwie domowy.

Stosowanie jej do innych celów jest niedozwolone!

PANEL PRZEDNI

Panel przedni jest wyposażony w pokrętła służące do sterowania pracą palników gazowych.

Ważne wskazówki

1. Podczas użytkowania kuchnia staje się gorąca. Zaleca się zachować ostrożność, aby uniknąć dotykania gorących elementów.
2. Do zdejmowania naczyń z płyty gazowej należy używać rękawic ochronnych.
3. Przegrzane tłuszcze i oleje mogą się zapalić. Dlatego potrawy przy-rządzane na nich, przygotowywać zawsze pod nadzorem. Nie należy dodawać wody do przegranego tłuszczu lub oleju – grozi pożarem.
4. Przed zamknięciem pokrywy należy wyłączyć wszystkie palniki.
5. Przed użytkowaniem palników należy zwrócić uwagę, czy poszczególne jego elementy są poprawnie ułożone.
6. Przedmioty łatwopalne przechowywać z dala od palników.
7. Urządzenia nie wykorzystywać do ogrzewania pomieszczeń.

8. W przypadku ulatniania się gazu należy:

9. zakręcić główny zawór znajdujący się na butli lub w instalacji gazowej.

10. zamknąć wszystkie zawory palników
11. zgasić wszystkie palniki i inne źródła zapalne
12. dokładnie przewietrzyć pomieszczenie, otworzyć okna
13. nie włączać urządzeń elektrycznych (również światła)

14. awarię zgłosić w autoryzowanym zakładzie serwisowym lub wezwać instalatora z uprawnieniami gazowymi.

15. Użytkownikowi nie wolno:

- samodzielnie dokonywać przeróbek kuchni na inny rodzaj gazu, dokonywać zmian w instalacji kuchni,

- samodzielnie dokonywać napraw urządzenia,

• użytkować urządzenia w pomieszczeniu bez sprawnej wentylacji,
• użytkować kuchnię w warunkach utrudniających dostęp.

Przygotowanie

1. Po rozpakowaniu należy sprawdzić, czy nie ma ono widocznych uszkodzeń. Jeżeli kuchnia została uszkodzona podczas transportu, nie wolno jej podłącać.
2. Usunąć folię osłaniającą kuchnię.
3. Powierzchnie emaliowane i osłony palników przetrzeć wilgotną szmatką.
4. Sprawdzić poprawność ułożenia poszczególnych elementów palników

INSTALACJA

Poniższe instrukcje przeznaczone są dla wykwalifikowanego specjalisty instalującego urządzenie. Instrukcje te mają na celu zapewnienie możliwie najbardziej profesjonalnego i bezpiecznego wykonania czynności zwią zanych z instalacją i konserwacją urządzenia.

USTAWIENIE KUCHNI

1. Pomieszczenie kuchenne powinno być suche i przewiewne oraz posiadać sprawną wentylację zgodnie z obowiązującymi przepisami technicznymi. Podstawą prawną, w oparciu o którą oceniamy przydatność pomieszczenia do zainstalowania kuchni gazowej, jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać

budynki i ich usytuowanie (Dz. U. 2002 Nr 75 poz.690) wraz z późniejszymi zmianami

1. Pomieszczenie powinno być wyposażone w system wentylacji odprowadzający na zewnątrz spaliny powstałe podczas spalania. Instalacja ta powinna składać się z kratki wentylacyjnej lub okapu. Okapy należy montować zgodnie ze wskazówkami podanymi w dołączonych do nich instrukcji obsługi. Ustawienie kuchni powinno gwarantować swobodny dostęp do wszystkich elementów sterowania.
2. Pomieszczenie powinno również gwarantować dopływ powietrza, które jest niezbędne do właściwego spalania gazu. Dopływ powietrza powinien być nie mniejszy niż 2m³/h dla 1kW mocy palników. Powietrze może być dostarczane w wyniku bezpośredniego przepływu z zewnątrz poprzez kanał o min. przekroju 100cz², bądź pośrednio z sąsiednich pomieszczeń, które wyposażone są w kanały wentylacyjne wychodzące na zewnątrz.
3. Jeżeli urządzenie jest wykorzystywane intensywnie i długo, to może okazać się konieczne otworzenie okna dla poprawienia wentylacji.
4. Gaz płynny na który przystosowana jest kuchnia jest cięższy od powietrza i dlatego ma tendencje do gromadzenia się na dolnych poziomach. Pomieszczenia w których zainstalowano butle z gazem płynnym powinny być wyposażone w kanały wentylacyjne wyprowadzone z pomieszczenia na zewnątrz, umożliwiające wydostanie się gazu w przypadku nieszczelności. Z tego powodu butle z gazem, zarówno puste jaki i częściowo napełnione, nie powinny być ani przechowywane ani instalowane w pomieszczeniach usytuowanych pod powierzchnia ziemi (np. w piwnicach). Butle nie mogą się znajdować zbyt blisko źródeł ciepła (piec, kominki, piekarniki itp.), które mogłyby ziekszyć temperaturę we wnętrzu bytli powyżej 50°C.
5. Kuchnia musi być ustawiona w odległości 20 cm od otaczających ją powierzchni pionowych. Powierzchnia na której kuchnia jest ustawiona powinna mieć wystarczającą stabilność i wytrzymałość mechaniczną (przykładowo należy przewidzieć ciężar ustawianych

na kuchni naczyń z potrawami). Odporność termiczna materiału na którym ustawiona jest kuchnia powinna wynosić co najmniej 80°C (przyrostu temperatury).

1. kuchnię należy ustawiać na twardej i równej poziomej powierzchni (nie ustawiać kuchni na podporach, podstawkach itp.)

2. Ustawienie kuchni powinno gwarantować swobodny dostęp do wszystkich elementów sterowania. Należy zapewnić również swobodny dostęp do głównego zaworu zasilania (np. zawór znajdujący się na butli.

3. W celu uniknięcia ujemnego wpływu przeciągów na pracę palników, kuchni nie należy instalować na linii okno-drzwi.

4. Nad kuchnią powinna być wolna przestrzeń dla odpływów oparów kuchennych. Najlepiej zamontować okap, który będzie absorbować lub odprowadzać te opary.

Po ustawieniu, kuchnię należy podłączyć do wewnętrznej instalacji gazo wej (LPG) lub do butli gazowej poprzez reduktor z wężem.

Podłączenie kuchni do butli z gazem płynnym (LPG)

1. Kuchnia jest wyposażona w zakończenie umożliwiające naciągnięcie przewodu gumowego posiadającego certyfikat
2. Przewód podłączony do kuchni należy zabezpieczyć przed zsunięciem się z zakończenia.
3. Nie można łączyć kuchni bezpośrednio z butłą zawsze należy stosować reduktor.
4. Po każdorazowym podłączeniu kuchni należy sprawdzić szczelność zaworu na butli i połączenie reduktora z butłą oraz jego działanie.

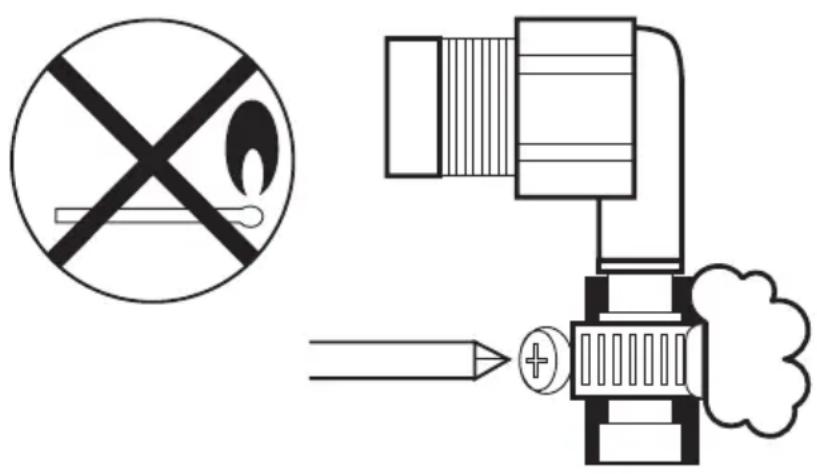

Uwaga!

1. Nie dopuszczalne jest sprawdzanie szczelności za pomocą otwartego płomienia (np. zapałką lub świecą). Grozi to wybuchem!
2. Okresowo należy sprawdzać stan węża i szczelność połączenia, zgodnie z obowiązującymi przepisami

1. Na rusztach nie stawiać zdeformowanych lub niestabilnych naczyń, gdyż mogą się przewrócić i zalać palniki.
2. Nie zdejmować rusztów i stawiać naczyń bezpośrednio na palnikach.
3. Nad włączonym palnikiem nie stawiać pustych naczyń.
4. Przed zestawieniem naczyń z palników należy zmniejszyć płomień lub zgasić go całkowicie.
5. Palniki utrzymywać w należytej czystości, ponieważ zanieczyszczenia ujemnie wpływają na ich funkcjonowanie.
6. Przepływ gazu w poszczególnych palnikach otwiera się i zamyka pokrętłami kurków gazowych.
7. Przed włączeniem palnika należy upewnić się, czy pokrętło, które zamierzamy uruchomić odpowiada palnikowi, który chcemy zapalić.

Dobór płomienia

1. Płomień nie powinien wychodzić poza dno naczynia, lecz obejmo- wać 2/3 jego powierzchni. Takie użytkowanie pozwala na oszczędne zużycie gazu i płomień nie brudzi naczyń. Zapobiega również defor- macji uchwytów.
2. Wielkość płomienia zależy od pozycji pokrętła. Płomienia pełnego należy używać do czasu zagotowania potrawy, a do dalszego najlepiej korzystać z płomienia oszczędnościowego.

ZAPALANIE I GASZENIE PALNIKÓW

Zapalanie

• przed zapaleniem pierwszego palnika, należy otworzyć zawór na butli gazowej,
• pokrętło wybranego palnika nacisnąć do wyczuwalnego oporu, obrócić je w kierunku przeciwnym do ruchu wskazówek zegara i równocześnie przyłożyć płomień lub zapalarkę do wybranego palnika,
• po zapaleniu gazu, zwolnić przycisk zapalacza,
• ustawić żądaną wielkość płomienia.

Gaszenie

- palniki gasi się obracając pokrętła kurków gazowych zgodnie z kierunkiem ruchu wskazówek zegara, do pozycji zamkniętej. (palnik zgaszony – kurek zablokowany)

Przy zamykaniu dopływu gazu, przed zgaszeniem ostatniego palnika należy:

• zakręcić zawór na butli gazowej,
• po zgaszeniu płomienia, zamknąć kurek tego palnika.

W czasie gdy kuchnia nie jest używana, zawór butli gazowej powinien być zamknięty.

Dobór naczyń

Naczynie zbyt małe do wielkości palnika i brak pokrywki

Naczynie dobrze dobrane

Naczynia do gotowania potraw nie powinny być zbyt wysokie. Najlepiej gdy ich wysokość odpowiada 2/3 średnicy dna.

Naczynia zawsze powinny być czyste i suche, ponieważ wtedy dobrze przewodzą i zatrzymują ciepło.

W czasie gotowania, naczynia powinny być przykryte pokrywkami, co zapobiega gromadzeniu się nadmiernej ilości oparów w pomieszczeniu kuchennym.

CZYSZCZENIE I KONSERWACJA

UWAGA!

Przed przystąpieniem do czyszczenia urządzenia, jeżeli kuchnia była używana i jest gorąca, należy poczekać aż ostygnie.

W czasie czyszczenia należy odłączyć dopływ gazu do kuchenki.

1. Kuchnię należy systematycznie czyścić. Do czyszczenia nie należy stosować gruboziarnistych środków rysujących powierzchnię,

drucianych gąbek, agresywnych środków chemicznych i ostrych przedmiotów.

1. Pokrętła i tablicę rozdzielczą należy czyścić łagodnymi płynami, nie zawierającymi środków ściernych.
2. Części emaliowane czyścić miękką ściereczką lub gąbką zwilżoną w ciepłej wodzie z delikatnym detergentem, unikając nadmiaru wody. Silne zabrudzenia usuwać specjalnymi środkami do czyszczenia kuchni.
3. Przy czyszczeniu płyty grzejnej nie dopuszczać do przedostawania się wody do palników gazowych. Powierzchnia płyty wokół palników zawsze powinna być czysta, gdyż zanieczyszczenia pogarszają spalanie mieszanki gazowej.
4. Palniki zawsze powinny być czyste i suche, co zapewni ich prawidłowe działanie. Należy je czyścić po każdorazowym zalaniu potrawą i okresowo, usuwając z nich naloty i zanieczyszczenia
5. Zanieczyszczony ruszt zdjąć z płyty grzejnej, wymoczyć go w ciepłej wodzie z detergentem, a następnie umyć i osuszyć.
6. Aby oczyścić palniki należy zdjąć nakrywki i kołpaki i wymoczyć je w ciepłej wodzie z detergentem.

WAŻNE UWAGI

1. Zachować gwarancję oraz rachunek zakupionej kuchenki.
2. Po rozpakowaniu należy sprawdzić czy kuchenka nie posiada uszkodzeń mechanicznych.
3. Opakowanie i części instalacyjne chronić przed dziećmi.
4. W przypadku awarii lub nieprawidłowego działania prosimy o skontaktowanie się z autoryzowanym serwisem.
5. Kuchenki są przeznaczone do użytku domowego. Użytkowanie niezgodne z przeznaczeniem może być niebezpieczne.

6. Kuchenka jest zasilana gazem propan – butan.

7. Nie wolno odwracać kuchenki do „góry nogami”.

8. Podczas użytkowania kuchenka powinna stać na poziomej, płaskiej powierzchni.

PARAMETRY TECHNICZNE:

Model: CK 110G CK 120G CK 130G
Wymiary: 348 X 314 X 86mm 485 X 341 X 83mm 614 X 375 X 83mm
Waga: 1,44 kg 2,9 kg 3,9 kg
Typ gazu: G30	G30	G30
Ciśnienie nominalne gazu	36/37mbar	36/37mbar	36/37mbar
Moc całkowita:	1,83 kW	3,30 kW	4,30 kW
Napięcie znamionowe	220 V~240 V	220 V~240 V	220 V~240 V
Częstotliwość znamionowa	50 Hz/ 60 Hz	50 Hz/ 60 Hz	50 Hz/ 60 Hz

INFORMACJA O PRAWIDŁOWYM POSTĘPOWANIU W PRZYPADKU UTYLIZACJI URZĄDZEŃ ELEKTRONICZNYCH I ELEKTRYCZNYCH

Umieszczony na naszych produktach symbol przekreślonego kosza na śmieci informuje, że nieprzydatnych urządzeń elektrycznych czy elektro nicznych nie można wyrzucać razem z odpa dami gospodarczymi.

Właściwe działanie w wypadku konieczności utylizacji urządzeń czy podzespołów lub ich re cyclingu polega na oddaniu urządzenia do punktu zbiórki, w którym zostanie ono bezpłatnie przyjęte. W niektórych krajach produkt można oddać podczas zakupu nowego urządzenia.

Prawidłowa utylizacja urządzenia daje możliwość zachowania naturalnych zasobów Ziemi na dłużej i zapobiega degradacji środowiska naturalnego. Informacje o punktach zbiórki urządzeń wydają właściwe władze lokalne. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi prawem obowiązu jącym na danym terenie.

tel: [phone] lub e-mail: [e-mail] od poniedziałku do piątku w godz. 9.00-17.00

Producent zastrzega sobie możliwość wprowadzenia zmian

Note!

DEVICE CAN BE CONNECTED ONLY TO BOTTLED WITH GAS LPG PROPANE-BUTANE (3B/P) G30, DO NOT CONNECT THE COOKER TO GROUND INSTALLATION POWERED IN METHANE GAS, USED IN APARTMENTS AND BLOCKS.

DEVICE USED FOR OUTDOOR USE ONLY, DO NOT INSTALL COOKER IN CLOSED SPACE, OR IN CLOSED RESIDENTIAL FLATS AND APARTAMENTS.
