| Typ produktu | Multimetr cyfrowy |
| Model | VC905 |
| Marka | Voltcraft |
| Zakres pomiaru napięcia AC | 0–750 V |
| Zakres pomiaru napięcia DC | 0–1000 V |
| Zakres pomiaru prądu AC | 0–10 A |
| Zakres pomiaru prądu DC | 0–10 A |
| Zakres pomiaru rezystancji | 0–40 MΩ |
| Zakres pomiaru pojemności | 0–100 µF |
| Zakres pomiaru częstotliwości | 0–10 MHz |
| Pomiar temperatury | Tak, z sondą termoparową (nie dołączoną) |
| Test diody i ciągłości obwodu | Tak |
| Wyświetlacz | LCD, 6000 zliczeń |
| Zasilanie | Bateria 9 V (6F22) |
| Wymiary (dł. × szer. × wys.) | 190 × 90 × 40 mm |
| Waga | Ok. 350 g (z baterią) |
| Kategoria bezpieczeństwa | CAT II 1000 V, CAT III 600 V |
| Funkcja Data Hold | Tak |
| Funkcja True RMS | Tak |
| Samowyłączanie | Tak, po 15 minutach bezczynności |
Często zadawane pytania - VC905 VOLTCRAFT
Pytania użytkowników dotyczące VC905 VOLTCRAFT
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Multimetr w formacie PDF za darmo! Znajdź swoją instrukcję VC905 - VOLTCRAFT i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. VC905 marki VOLTCRAFT.
INSTRUKCJA OBSŁUGI VC905 VOLTCRAFT
PL Instrukcja obsługi
Cyfrowy miernik uniwersalny VC905
Nr zamówienia 3065855
Strona
2 - 45
1 Spis treści
2 Wprowadzenie....4
3 Użytkowanie zgodne z przeznaczeniem....5
4 Części składowe....7
4.1 Produkt 7
4.2 Wyświetlacz....8
5 Zakres dostawy....8
6 Najnowsze informacje o produkcie....9
7 Wyjaśnienie symboli 9
8 Wskazówki dotyczące bezpieczeństwa....10
8.1 Informacje ogólne ....10
8.2 Obsługa 11
8.3 Środowisko robocze 11
8.4 Praca 11
9 Opis produktu 13
9.1 Przełącznik obrotowy (E)....13
9.2 Wskaźniki i symbole na wyświetlaczu ....14
10 Tryb pomiaru....15
10.1 Włączanie i wyłączanie miernika ....16

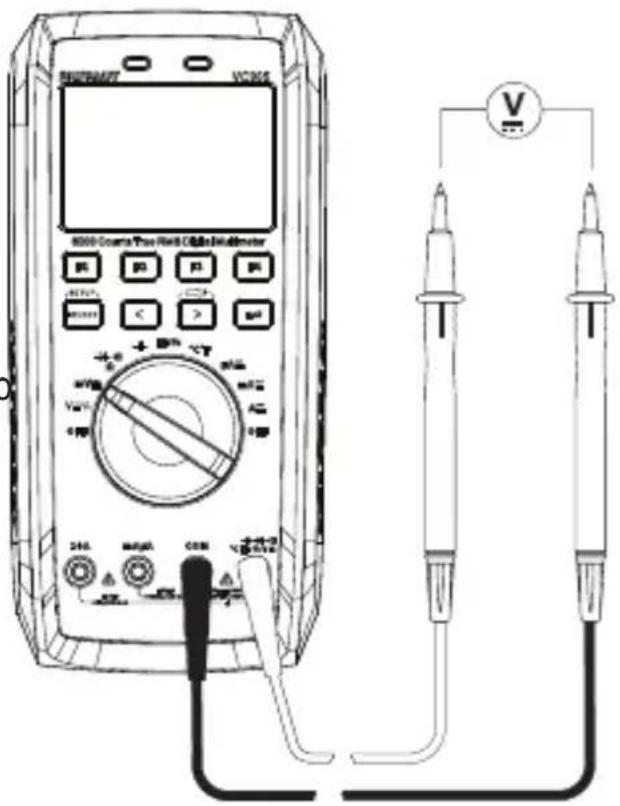

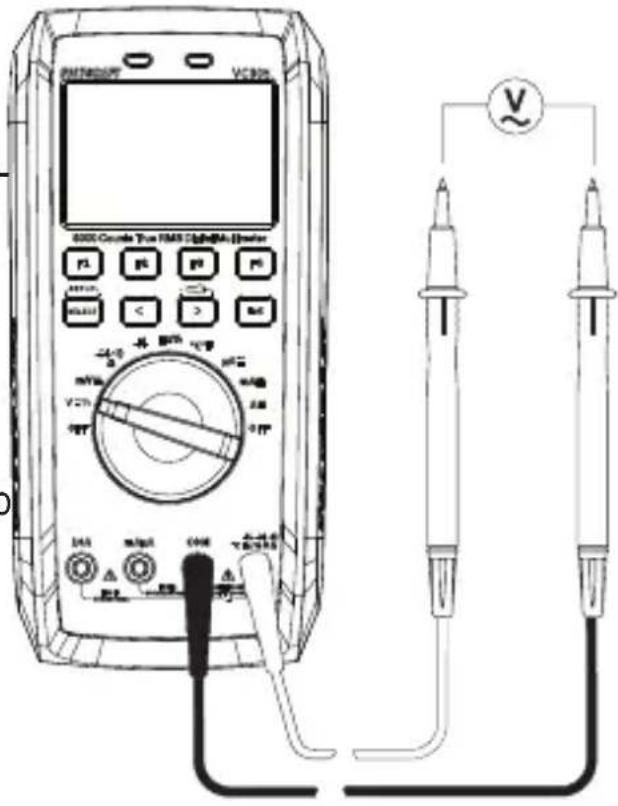

10.2 Pomiar napięcia stałego „V==“ 17
10.3 Pomiar napięcia przemiennego „V \~” 18
10.4 Pomiar napięcia LoZ....19

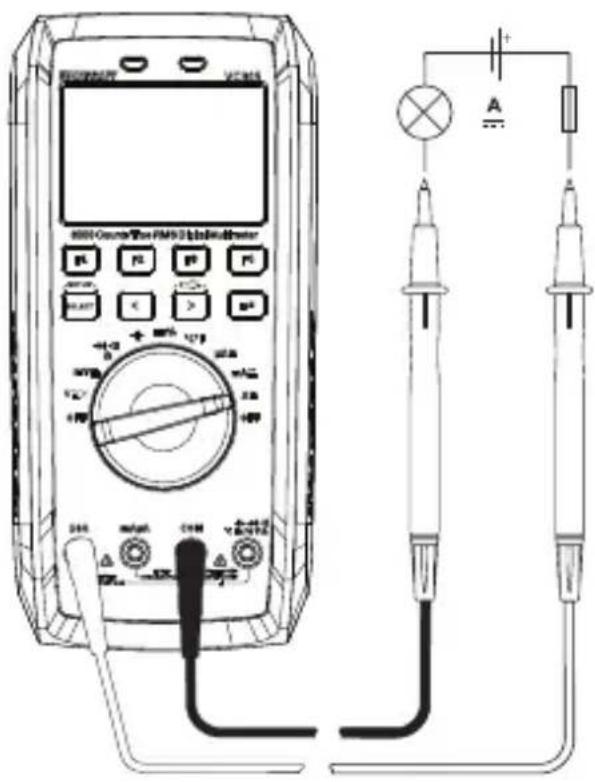

10.5 Pomiar prądu....19

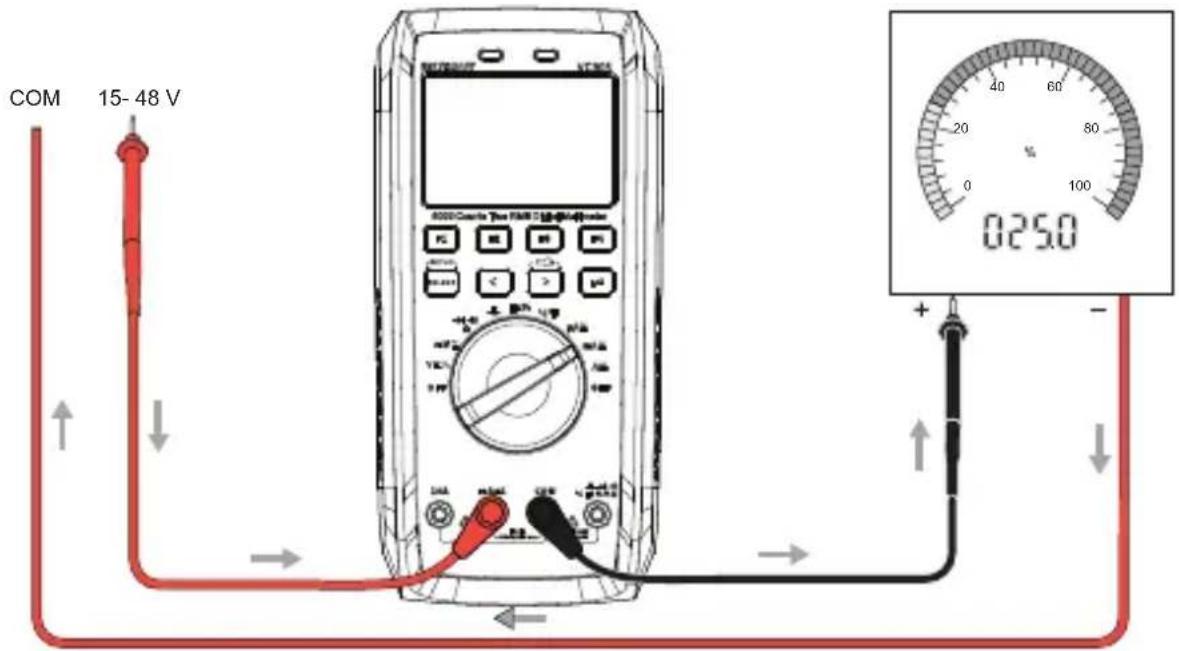

10.6 Pomiar prądu w pętli 4 - 20 mA....21

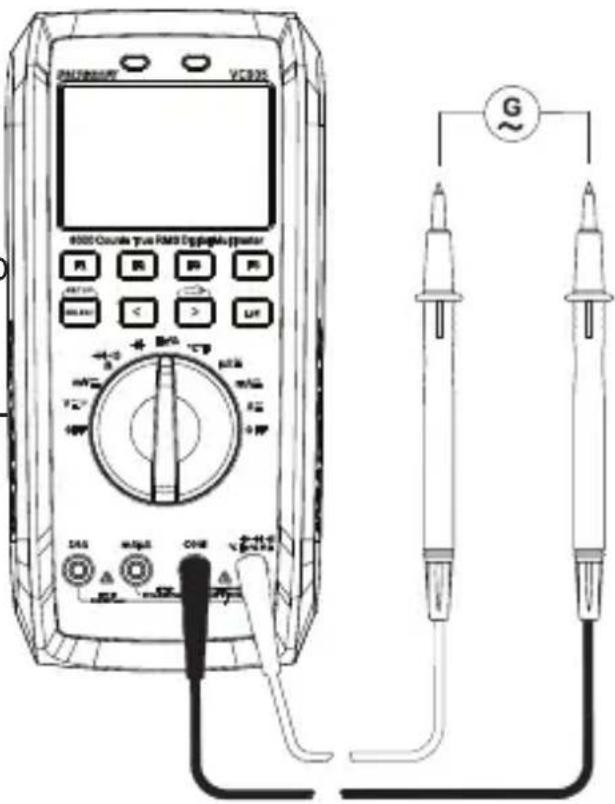

10.7 Pomiar częstotliwości/Duty Cycle (cykl pracy) w %....22

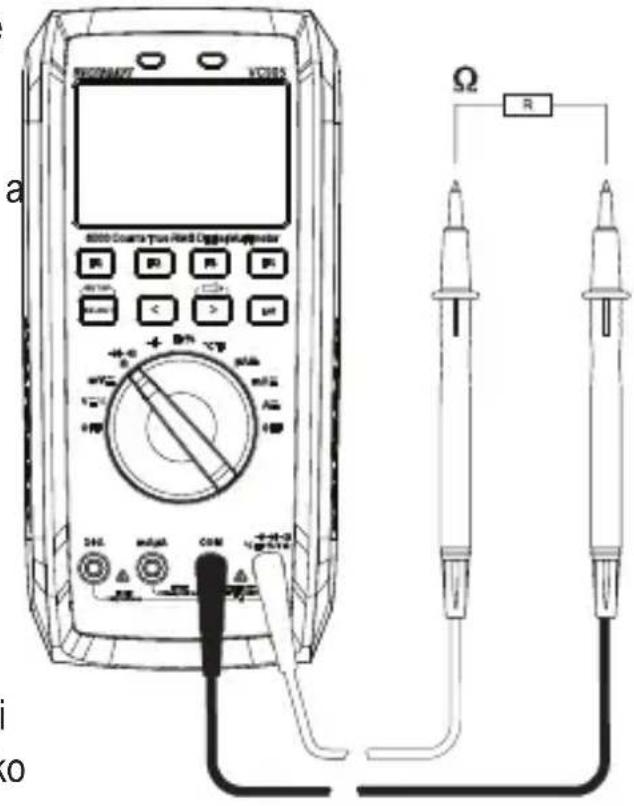

10.8 Pomiar rezystancji 23

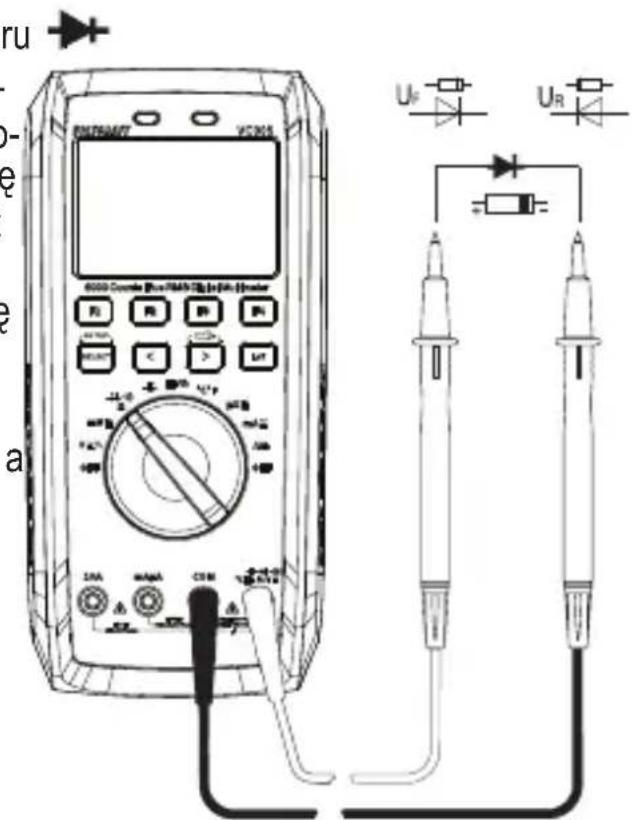

10.9 Test diod 24

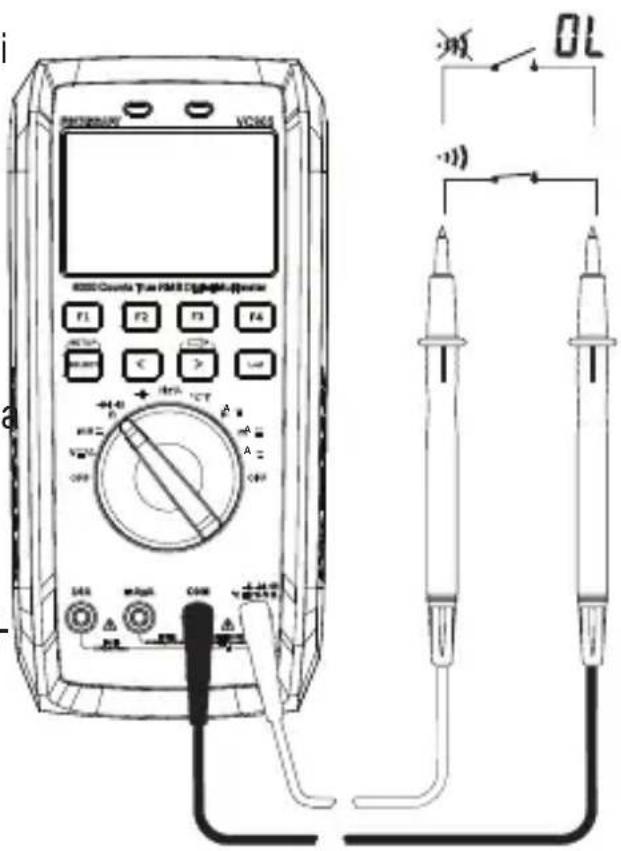

10.10 Test ciągłości obwodu 25

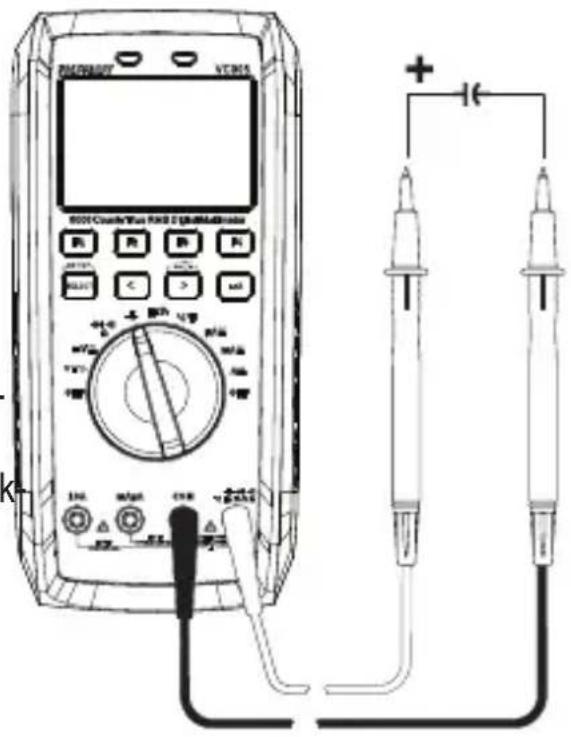

10.11 Pomiar pojemności ....26

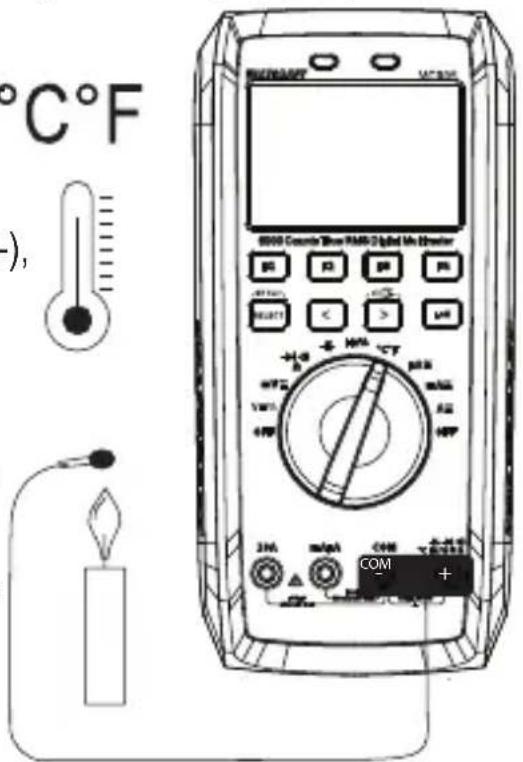

10.12 Pomiar temperatury ....27
11 Funkcje dodatkowe....28
11.1 Funkcja RANGE....28
11.2 Funkcja MAX/MIN 28
11.3 Funkcja REL....28
11.4 Funkcja HOLD 29
11.5 Funkcja automatycznego wyłączania 29
11.6 Funkcja SELECT....30
11.7 Podświetlenie ....30
11.8 Latarka 30
11.9 Funkcja SETUP....30
12 Usuwanie usterek 31
13 Czyszczenie i pielęgnacja....32
13.1 Informacje ogólne 32
13.2 Czyszczenie....32

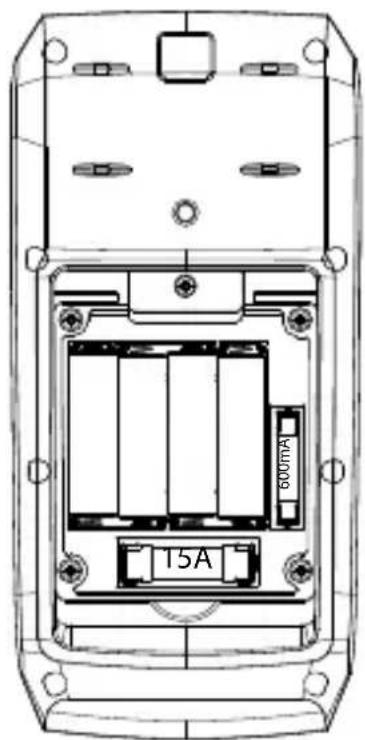

13.3 Otwieranie komory baterii i bezpieczników....33
13.4 Wymiana bezpiecznika....34
13.5 Wkładanie i wymiana baterii ....34
14 Utylizacja ....36
14.1 Produkt 36
14.2 Baterie/akumulatory....37
15 Dane techniczne....38
15.1 Zasilanie ....38
15.2 Warunki otoczenia ....38
15.4 Urządzenie....38
15.5 Tolerancje pomiaru ....39
2 Wprowadzenie
Szanowny Kliencie,
Dziękujemy za zakup naszego produktu.
W przypadku pytań technicznych prosimy o kontakt:
E-mail: bok@conrad.pl
Strona www: www.conrad.pl
Dane kontaktowe znajdują się na stronie kontakt: https://www.conrad.pl/kontakt
Dystrybucja Conrad Electronic Sp. z o.o, ul. Kniaźnina 12, 31-637 Kraków, Polska
3 Użytkowanie zgodne z przeznaczeniem
Ten produkt jest przeznaczony do użytku jako multimetr cyfrowy.
– Pomiary i wskazania wartości elektrycznych w zakresie kategorii pomiarowej CAT III do maks. 1000 V lub w zakresie kategorii pomiarowej CAT IV do maks. 100 V, względem potencjału ziemi, zgodnie z EN 61010-1, oraz w zakresie wszystkich niższych kategorii.
– Pomiar napięcia stałego do maks. 1000 V
– Pomiar napięcia przemiennego do maks. 1000 V
– Pomiar częstotliwości od 60 Hz do 10 MHz (maks. 20 Vrms)
– Wyświetlanie współczynnika impulsów (cyklu pracy) w %
– Pomiar pojemności do 60 mF
– Pomiar rezystancji do 60 MΩ
- Pomiar temperatury od -40 do +1000°C
– Test ciągłości obwodu (akustyka <50 Ω.)
- Test diod
Funkcje pomiarowe można wybierać za pomocą przełącznika obrotowego. Zakres pomiaru wybierany jest w wielu zakresach pomiarowych automatycznie (z wyjątkiem testu ciągłości obwodu, testu diod i zakresów pomiarowych prądu).
Pomiary efektywne (True RMS) będą wyświetlane podczas pomiaru napięcia/natężenia prądu zmiennego (AC) o częstotliwości do 1 kHz. Zapewnia to dokładny pomiar napięcia/natężenia sinusoidalnego i niesinusoidalnego.
W przypadku ujemnej wartości pomiarowej biegunowość zostanie automatycznie oznaczona znakiem (-).
Funkcja niskiej impedancji (LoZ) umożliwia pomiar napięcia ze zmniejszoną rezystancją wewnętrzną. Powoduje to tłumienie napięć fantomowych, które mogą wystąpić w pomiarach o wysokiej impedancji. Pomiar z obniżoną impedancją jest dopuszczalny w obwodach pomiarowych do maks. 1000 V i przez maks. 3 s.
Oba wejścia pomiaru prądu są zabezpieczone przed przeciążeniem za pomocą ceramicznych bezpieczników dużej mocy. Napięcie w prądowym obwodzie pomiarowym nie może przekraczać 1000 V.
Multimetr jest zasilany czterema standardowymi bateriami (typu AA). Użytkowanie jest dozwolone wyłącznie z wymienionym powyżej typem baterii. Akumulatory nie są dozwolone ze względu na niższe napięcie ogniw.
Automatyczne wyłączanie powoduje wyłączenie urządzenia po upływie ustawionego czasu, jeśli na urządzeniu nie został naciśnięty żaden przycisk. Zapobiega to przedwczesnemu rozładowaniu się baterii. Funkcja ta może zostać wyłączona.
Na tylnej stronie urządzenia znajduje się rozkładany wspornik stojaka. Przy jego pomocy można ustawić miernik, zapewniając optymalny odczyt. Na tylnej stronie znajduje się również gwint statywowy.
Miernik uniwersalny nie może być eksploatowany w otwartym stanie, z otwartą komorą baterii lub z brakującą pokrywą komory baterii.
Zabronione jest dokonywanie pomiarów w strefach zagrożonych wybuchem (Ex), w miejscach wilgotnych oraz w niekorzystnych warunkach otoczenia. Niekorzystnymi warunkami otoczenia są: wilgoć lub duża wilgotność powietrza, pyły i palne gazy, opary lub rozpuszczalniki, a także burze lub warunki burzowe, takie jak silne pola elektrostatyczne itp.
Do wykonywania pomiarów należy stosować tylko przewody pomiarowe lub wyposażenie pomiarowe, których specyfikacja jest zgodna z miernikiem uniwersalnym.
Miernik mogą obsługiwać wyłącznie osoby, które zapoznały się z obowiązującymi przepisami dotyczącymi pomiaru oraz możliwymi zagrożeniami. Zaleca się stosowanie środków ochrony osobistej.
Użycie inne niż opisane powyżej prowadzi do uszkodzenia tego produktu i wiąże się z zagrożeniami, takimi jak zwarcia, pożar, porażenie prądem elektrycznym itp.
Całego produktu nie wolno modyfikować ani przebudowywać!
Dokładnie przeczytać instrukcję obsługi i zachować ją do wykorzystania w przyszłości.
Należy bezwzględnie przestrzegać wskazówek dotyczących bezpieczeństwa!
4 Części składowe

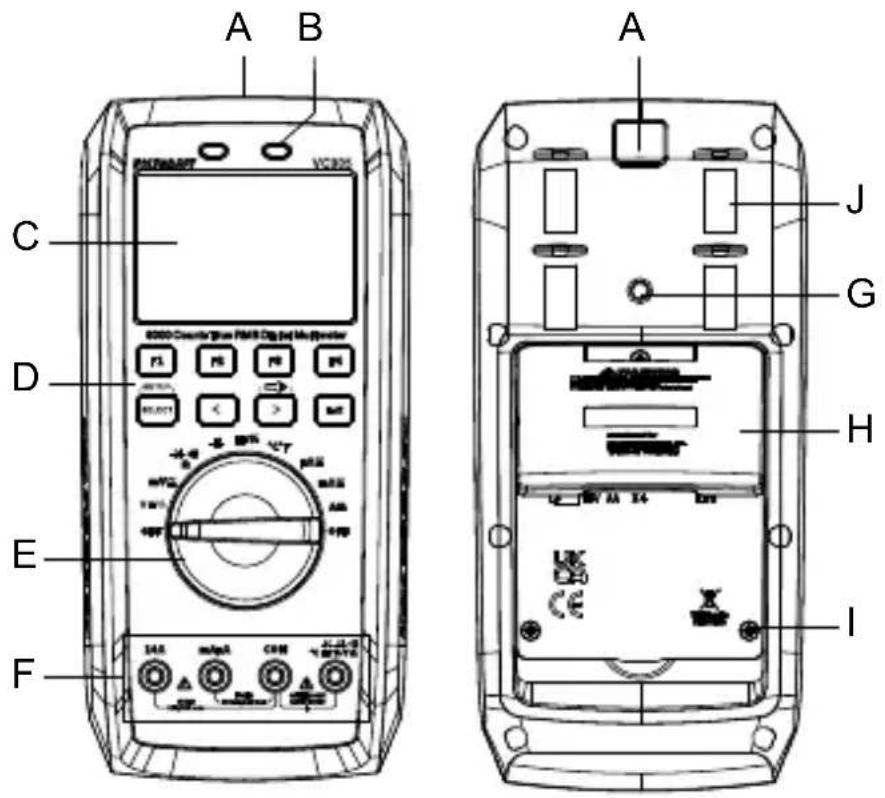

4.1 Produkt
A Latarka LED
B Optyczna kontrola uruchomienia
C Wyświetlacz z obsługa grafiki, kolorowy
D Przyciski funkcyjne
E Przełącznik obrotowy do wyboru funkcji pomiarowych
F Gniazda pomiarowe
G Gwint przyłączeniowy statywu
H Składany wspornik stojaka
I Śruba komory baterii i bezpieczników
J Magnetyczny uchwyt do dołączonych końcówek pomiarowych
Uwaga, silny magnes! Urządzenie należy trzymać z dala od rozruszników serca, defibrylatorów i kart płatniczych. .

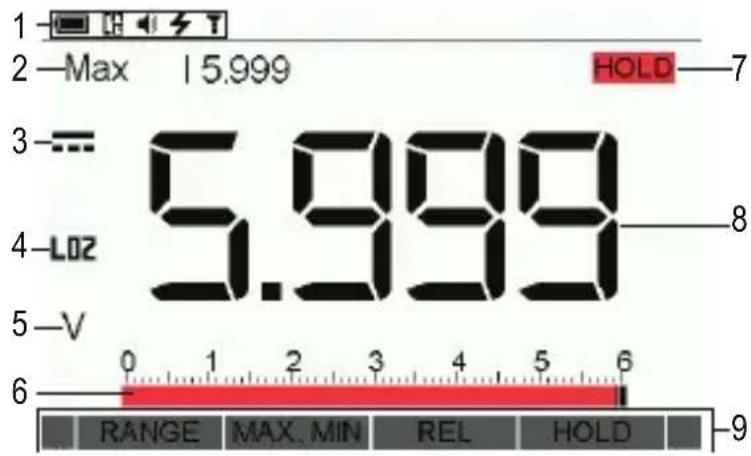

4.2 Wyświetlacz
- Symbole systemowe (np. poziom baterii, APO, dźwięk, błyskawica dla niebezpiecznego napięcia, latarka)
- Max/Min i zakres AUTO
- Prąd (AC/DC)
- Niska impedancja wejściowa
- Jednostka pomiarowa
- Wyświetlacz wykresu słupkowego
- Zatrzymanie wyświetlacza (wł./wył.)
- Wartość mierzona
- Funkcje przycisków F1 do F4
5 Zakres dostawy
Cyfrowy miernik uniwersalny
2x przewody testowe bezpieczeństwa zgodne z CAT IV 1000V (kabel PVC)
Adapter pomiarowy typu K
4x baterie AA 1,5 V
Instrukcja obsługi
6 Najnowsze informacje o produkcie
Najnowsze informacje o produkcie można pobrać na stroni www.conrad.com/downloads lub uzyskać, skanując przedstawiony kod QR. Postępuj zgodnie z instrukcjami na stronie internetowej.
7 Wyjaśnienie symboli
Na produkcie/urządzeniu lub w tekście znajdują się następujące symbole:
Symbol ostrzega przed zagrożeniami, które mogą prowadzić do obrażeń.
Symbol ostrzega przed niebezpiecznym napięciem, które może prowadzić do obrażeń spowodowanych porażeniem prądem elektrycznym.
Klasa ochrony 2 (podwójna lub wzmocniona izolacja, izolacja bezpieczeństwa)
CATI
Kategoria pomiarowa I do pomiaru urządzeń elektrycznych i elektronicznych, które nie są zasilane bezpośrednio z sieci zasilającej (np. urządzenia zasilane na baterie, o niskim napięciu ochronnym, napięcia sygnału i sterowania itp.)
Kategoria pomiarowa II dla pomiarów urządzeń elektrycznych i elektronicznych, które są bezpośrednio zasilane napięciem sieciowym za pośrednictwem wtyczki sieciowej. Kategoria ta obejmuje wszystkie mniejsze kategorie (np. CAT I do pomiaru napięć sygnałowych i sterowniczych).
CAT II
Kategoria III do pomiarów instalacji w budynkach (np. gniazd siecio- wych i podrozdzielni). Kategoria ta obejmuje również wszystkie niższe kategorie (np. CAT II do pomiaru urządzeń elektrycznych). Pomiaru w CAT III można dokonywać wyłącznie przy zastosowaniu sond pomiarowych o maksymalnej długości kontaktowej wynoszącej 4 mm lub sond z założonymi końcówkami pomiarowymi.
CAT III
CAT IV
Kategoria IV do pomiarów wykonywanych przy źródle instalacji niskonapięciowej (np. pomiary rozdzielnic głównych, podstawowych zabezpieczeń nadprądowych itp.) oraz w instalacjach na otwartej przestrzeni (np. podczas pracy z uziemieniem, z przewodami napowietrznymi itp.). Kategoria ta obejmuje wszystkie niższe kategorie. Pomiaru w CAT IV można dokonywać wyłącznie przy zastosowaniu sond pomiarowych o maksymalnej długości kontaktowej wynoszącej 4 mm lub sond z założonymi końcówkami pomiarowymi.
Potencjał uziemienia
8 Wskazówki dotyczące bezpieczeństwa
Dokładnie przeczytać instrukcję obsługi i przestrzegać zawarte w niej wskazówki dotyczące bezpieczeństwa. Nie ponosimy żadnej odpowiedzialności za obrażenia oraz szkody materialne spowodowane nieprzestrzeganiem wskazówek bezpieczeństwa i informacji zawartych w niniejszej instrukcji obsługi. Poza tym w takich przypadkach wygasa rękojmia/gwarancja.
8.1 Informacje ogólne
Produkt nie jest zabawką. Przechowuj go w miejscu niedostępnym dla dzieci i zwierząt.
Nie pozostawiaj opakowań bez nadzoru. Mogą one stać się niebezpieczną zabawką dla dzieci.
Jeśli masz jakiekolwiek pytania, na które nie znajdujesz odpowiedzi w tym dokumentie, skontaktuj się z naszym technicznym działem obsługi klienta lub innym specjalista.
Prace konserwacyjne, regulacyjne i naprawy może przeprowadzać wyłącznie specjalista lub specjalistyczny warsztat.
8.2 Obsługa
Z produktem należy obchodzić się ostrożnie. Wstrząsy, uderzenia lub upadek z niewielkiej wysokości mogą uszkodzić produkt.
Aby uniknąć porażenia prądem elektrycznym, należy uważać, aby podczas pomiaru nie dotykać żadnych mierzonych przyłączy/punktów pomiarowych, nawet w sposób pośredni. Podczas pomiaru nie należy dotykać końcówek pomiarowych powyżej oznaczonych stref dotykowych.
8.3 Środowisko robocze
Nie narażaj produktu na obciążenia mechaniczne.
Chron produkt przed ekstremalnymi temperaturami, silnymi wibracjami, gazami palnymi, oparami i rozpuszczalnikami.
Chron produkt przed wysoką wilgotnością i wilgocią.
Chron produkt przed bezpośrednim działaniem promieni słonecznych.
Nigdy nie włączać produktu bezpośrednio po tym, jak został przeniesiony z zimnego do ciepłego pomieszczenia. W ten sposób może wytworzyć się kondensacja, która w pewnych okolicznościach może uszkodzić urządzenie. Przed uruchomieniem produktu należy pozostawić go do chwili osiągnięcia przez nie-go temperatury pokojowej.
Urządzenia nie wolno używać na krótko przed, podczas lub krótko po burzy (uderzenie pioruna! / nadmierne napięcia o dużej energii!). Zwrócić uwagę na to, aby ręce, buty, odzież, podłoga, obwody oraz elementy obwodów były absolutnie suche.
Unikaj eksploatacji żarówki w bezpośrednim sąsiedztwie silnych pół magnetycznych lub elektromagnetycznych, anten nadawczych lub generatorów wysokiej częstotliwości. W przeciwnym razie produkt może nie działać właściwie.
8.4 Praca
deśli istnieją wątpliwości w kwestii obsługi, bezpieczeństwa lub podłączania urządzenia, należy zwrócić się do wykwalifikowanego specjalisty.
W zakładach prowadzących działalność gospodarczą należy przestrzegać przepisów o zapobieganiu nieszczęśliwym wypadkom stowarzyszenia branżowego, dotyczących urządzeń elektrycznych i środków technicznych.
W szkołach, ośrodkach szkoleniowych, warsztatach hobbystycznych i samopomocy oraz w przypadku osób o ograniczonych zdolnościach fizycznych i umysłowych praca z miernikami musi być monitorowana przez przeszkolony personel.
Przed każdym pomiarem napięcia należy się upewnić, że miernik ma włączoną poprawną funkcję pomiarową.
Przed zmianą wielkości pomiarowej należy zdjąć końcówki pomiarowe z mierzonego obiektu.
Przed każdym pomiarem należy sprawdzić miernik i jego przewody pomiarowe pod kątem uszkodzeń. Jeśli izolacja ochronna jest uszkodzona (np. pęknięta, zerwana), w żadnym wypadku nie wolno przeprowadzać pomiarów. Dołączony przewód pomiarowy posiada wskaźnik zużycia. W przypadku uszkodzenia wi- doczna będzie warstwa izolacji o innym kolorze. Wyposażenie pomiarowe nie może być już stosowane i musi zostać wymienione.
Napięcie pomiędzy punktami przyłączeniowymi miernika a potencjałem ziemi nie może przekraczać 1000 V DC/AC w CAT III lub 1000 V DC/AC w CAT IV.
Należy zachować szczególnie ostrożność podczas obchodzenia się z napięciem przemiennym wynoszącym ponad 33 V (AC) wzgl. stałym, wynoszącym 70 V (DC)! W przypadku tych napięć dotknięcie przewodu elektrycznego może spowodować śmiertelne porażenie prądem elektrycznym.
Jeśli bezpieczna praca nie jest już możliwa, należy przerwać użytkowanie i za-bzepieczyć produkt przed ponownym użyciem. NIE próbuj naprawiać produktu samodzielnie. Bezpieczna praca nie jest zapewniona, jeśli produkt:
– posiada widoczne uszkodzenia,
– nie działa prawidłowo,
– był przechowywany przez dłuższy czas w niekorzystnych warunkach lub
– został nadmiernie obciążony podczas transportu.

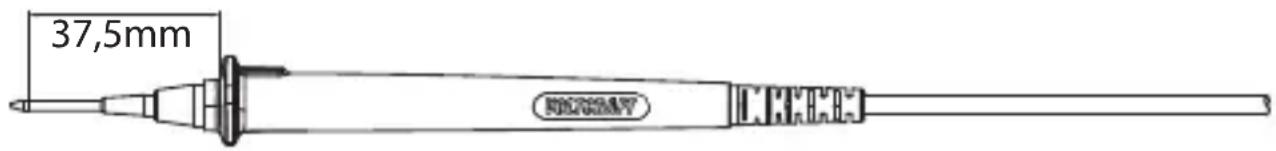

Przewody pomiarowe wyposażone są w dłuższe końcówki sondy, aby spełnić wymagania CAT IV 1000V.
Powłoka ochronna została nałożona na sondę, aby ograniczyć długość odsłoniętego kontaktu do 4 mm.
Zmierzone wartości są wyświetlane na mierniku uniwersalnym (zwanym dalej CMU) na cyfrowym wskaźniku (wyświetlaczu). Wyświetlenie wartości mierzonej cyfrowego multimetra obejmuje 6000 Counts (Count = najmniejszą wyświetlana wartość). Prawidłowe przyporządkowanie gniazd jest monitorowane przez CMU. Jeśli gniazdo jest nieprawidłowo przyporządkowane, emitowany jest sygnał ostrzegawczy, a na wyświetlaczu pojawia się ostrzeżenie. Zwiększa to bezpieczeństwo pracy miernika dla użytkownika.
Jeśli CMU nie jest używany przez dłuższy czas, urządzenie wyłącza się automatycznie. Baterie są oszczędzane, umożliwiając dłuższy czas pracy. Automatyczne wyłączanie można zaprogramować i wyłączyć ręcznie.
Miernika mogą używać zarówno amatorzy, jak i profesjonaliści do zastosowań w ramach kategorii pomiarowej do CAT III 1000 V/CAT IV 1000 V.
W celu uzyskania lepszej czytelności CMU można ustawić za pomocą umieszczonego z tyłu wspornika stojaka.
9.1 Przełącznik obrotowy (E)
Poszczególne funkcje pomiarowe są wybierane za pomocą przełącznika obrotowego. W większości funkcji pomiarowych aktywny jest automatyczny wybór zakresu „Autorange”. Dzięki temu urządzenie zawsze wybiera najbardziej odpowiedni zakres pomiaru. Zakresy pomiarowe natężenia muszą zostać ustawione ręcznie. Każdy pomiar prądu należy rozpoczynać zawsze od największego zakresu pomiarowego i w razie potrzeby przełączać na mniejszy zakres pomiarowy.
Na przełączniku obrotowym znajduje się wskaźnik świetlny, który wyraźnie pokazuje pozycję ustawienia. Za pomocą przycisku „SELECT” przechodzi się do podfunkcji, jeśli funkcja pomiarowa jest wykorzystywana (zajęta) podwójnie (np. przełączanie pomiaru rezystancji – test diod i test ciągłości obwodu lub przełączanie AC/DC). Każde naciśnięcie powoduje zmianę funkcji.
W położeniu przełącznika „OFF” miernik jest wyłączony. Miernik należy wyłącaź zawsze, gdy nie jest używany.
9.2 Wskaźniki i symbole na wyświetlaczu
Na urządzeniu lub na wyświetlaczu dostępne są poniższe symbole i informacje. Inne symbole mogą być dostępne na wyświetlaczu (test wyświetlacza), nie mają one jednakże żadnej funkcji.
TrueRMS Pomiar rzeczywistej wartości skutecznej
Δ Symbol Delta dla pomiaru wartości względnej (=pomiar wartości referencyjnej)
Ω Om (jednostka oporu elektrycznego)
Hz Herc (jednostka częstotliwości)
% Duty Cycle (cykl pracy) w %
V Volt (jednostka napięcia elektrycznego)
A Ampery (jednostka natężenie prądu elektrycznego)
F Farad (jednostka pojemności elektrycznej)
°C/°F stopnie Celsjusza / stopnie Fahrenheit (jednostka temperatury)
REL Przycisk pomiaru wartości względnej (=pomiar wartości referencyjnej)
SELECT Przycisk do przełączania podfunkcji
HOLD Przycisk do zachowania aktualnej wartości pomiaru.
OL Overload = przekroczenie; zakres pomiaru został przekroczony
OFF Pozycja przełącznika „Miernik wył.”
Symbol testu diod
• symbol akustycznego testera ciągłości obwodu elektrycznego
Symbol zakresu pomiaru pojemności
\~ Symbol prądu zmiennego
Symbol prądu stałego
COM Przyłącze pomiarowe potencjału referencyjnego
MAX/MIN Maksymalne lub minimalne wyświetlanie
LoZ Symbol niskiej impedancji
SETUP Menu konfiguracji
Symbol pochodni
4-20 mA Pomiar prądu pętli zwarcia (tylko w zakresie DC-mA)
10 Tryb pomiaru
W żadnym wypadku nie należy przekraczać maksymalnych dozwolonych wartości wejściowych. Nie należy dotykać żadnych obwodów ani części obwodów, jeżeli istnieje ryzyko, że przyłożone napięcie przekracza 33 V ACrms lub 70 V DC! Zagrożenie dla życia!
Tryb pomiaru możliwy jest tylko przy zamkniętej komorze baterii i bezpieczników. Przy otwartej komorze wszystkie gniazda pomiarowe są mechanicznie zabezpieczone przed podłączeniem.
Przed rozpoczęciem pomiaru należy sprawdzić podłączone przewody pomiarowe pod kątem uszkodzeń, takich jak nacięcia, pęknięcia oraz zmiażdżenia. Uszkodzone przewody pomiarowe nie mogą być już więcej używane! Zagrożenie dla życia!
Podczas pomiaru nie należy dotykać końcówek pomiarowych powyżej oznaczonych stref dotykowych.
Do miernika mogą być podłączone jednocześnie tylko dwa przewody pomiarowe, które są wymagane do przeprowadzenia danego pomiaru. Ze względów bezpieczeństwa należy odłączyć od miernika wszystkie niepotrzebne przewody pomiarowe.
Pomiary w obwodach prądowych > 33 V/AC oraz > 70 V/DC mogą przeprowadzać wyłącznie wykwalifikowani i przeszkoleni pracownicy, którzy są zaznajomieni z odpowiednimi przepisami oraz są świadomi istniejących zagrożeń.
Przed każdym pomiarem należy sprawdzić poprawność działania miernika na zna- nej wielkości mierzonej. Nieprawidłowy wynik testu wskazuje na możliwość wystą- pienia usterki. Należy sprawdzić miernik.
Gdy na wyświetlaczu pojawi się komunikat „OL” (Overload = przeciążenie), oznacza to, że przekroczono zakres pomiarowy.
10.1 Włączanie i wyłączanie miernika
Przekręcić przełącznik obrotowy (E) na odpowiednią funkcję pomiarową.
Zakresy pomiarowe są automatycznie ustawiane na najlepszy zakres wyświetlania, z wyjątkiem zakresów pomiarowych prądu. Podczas pomiaru prądu należy zawsze zaczynać od największego zakresu pomiarowego, a w razie potrzeby przełączać na mniejszy zakres. Przed przełączaniem zawsze odłączać przewody pomiarowe od obiektu.
W celu wyłączenia przestawić przełącznik obrotowy w położenie „OFF”. Miernik należy wyłącaź zawsze, gdy nie jest używany.
W celu przechowania przewodów pomiarowych podłączyć je w miarę możliwości do gniazd pomiarowych o wysokiej impedancji COM i V. Zapobiega to możliwej nieprawidłowej obsłudze przy późniejszym pomiarze.
W momencie dostawy wtyczki przewodów pomiarowych są wyposażone w ochronne kapturki transportowe. Należy je usunąć przed podłączeniem do gniazd pomiarowych.
Zanim możliwe będzie korzystanie z urządzenia pomiarowego, konieczne jest włożenie dostarczonych baterii. Wkładanie i wymianę baterii opisano w rozdziale „Czyszczenie i konserwacja”.
10.2 Pomiar napięcia stałego „V=”
W celu zmierzenia napięcia stałego należy postępować w następujący sposób:
Włączyć CMU i wybrać funkcję pomiaru „V” Na wyświetlaczu pojawi się „” i jednostka „V”. Do małych napięć maks. 600 mV wybrać funkcję pomiarową „mV”.
Wetknąć czerwony przewód pomiarowy do tulei pomiarowej V, a czarny przewód pomiarowy do tulei pomiarowej COM.
Połączyć obie końcówki pomiarowe równolegle z obiektem pomiarowym (bateria, obwodem itp.). Czerwona sonda pomiarowa odpowiada biegunowi dodatnie-mu, a czarna ujemnemu.
Dana biegunowość wartości po-
miarowej jest wyświetlana na
wyświetlaczu wraz z aktualną wartością pomiarową.
Jeśli w przypadku napięcia stałego przed zmierzoną wartością pojawi się znak minus „-”, zmierzone napięcie ma wartość ujemną (lub przewody pomiarowe zostały zamienione).
Zakres napięcia „V DC” wykazuje rezystancję wejściową wynoszącą ≥ 10 MΩ, zakres pomiarowy „mV DC” – ≥10 MΩ.
Po zakończeniu pomiaru należy odłączyć przewody pomiarowe od mierzonego obiektu, a następnie wyłączyć urządzenie pomiarowe.
10.3 Pomiar napięcia przemiennego „V”\~
W celu pomiaru napięć przemiennych należy wykonać poniższe czynności:
Włączyć CMU i wybrać funkcję pomiaru „V”. Nacisnąć przycisk „SELECT”, aby przełączyć się na zakres AC. Na wyświetlaczu jawi się „” i jednostka „V”.
Do małych napięć maks. 600 mV wybrać zakres pomiarowy „mV”
Wetknąć czerwony przewód pomiarowy do tulei pomiarowej V, a czarny przewód pomiarowy do tulei pomiarowej COM.
Połączyć obie końcówki pomiarowe równolegle z obiektem pomiarowym (generatorem, obwodem itp.).
Wartość pomiaru wyświetli się na wyświetlaczu.
Naciśnij < lub >, aby znaleźć i wybrać ustawienie „DISPLAY” w menu.
Naciśnij przycisk F3, aby przełączać się między Hz/% a napięciem na głównym i podrzędnym wyświetlaczu.
Po zakończeniu pomiaru należy odłączyć przewody pomiarowe od mierzonego obiektu, a następnie wyłączyć urządzenie pomiarowe.
Zakres napięcia „V/AC” wykazuje rezystancję wejściową wynoszącą ≥ 10 MΩ. Dzięki temu układ połączeń jest prawie nieobciążony.
10.4 Pomiar napięcia LoZ
Funkcja pomiaru LoZ umożliwia pomiar napięcia stałego i przemiennego o niskiej impedancji (ok. 400 kΩ). Niższa rezystancja wewnętrzna miernika redukuje błędny pomiar napięć błądzących i fantomowych. Obwód pomiarowy jest jednakże obciążany mocniej niż przy standardowej funkcji pomiaru.
Aby użyć funkcji pomiaru LoZ, podczas pomiaru napięcia należy nacisnąć przycisk „LoZ”. Impedancja pomiarowa zostanie zmniejszona na czas naciskania przycisku. Podczas funkcji pomiaru LoZ rozlega się sygnał dźwiękowy i świeci się wskaźnik (C).
Na wyświetlaczu pojawi się symbol „Loz”.
Funkcja pomiarowa LoZ może być używana tylko do maks. napięcia 1000 V. Czas pomiaru LoZ należy ograniczyć do maks. 3 sekund.
Po użyciu funkcji LoZ wymagany jest czas regeneracji wynoszący 1 minutę.
10.5 Pomiar prądu
W żadnym wypadku nie należy przekraczać maksymalnych dozwolonych wartości wejściowych. Nie należy dotykać żadnych obwodów ani części obwodów, jeżeli istnieje ryzyko, że przyłożone napięcie przekracza 33 V ACrms lub 70 V DC! Zagrożenie dla życia!
Maksymalne dopuszczalne napięcie w obwodzie pomiaru prądu nie może przekraczać 1000 V.
Pomiary na wejściu pomiarowym 10 A mogą być wykonywane tylko przez maks. 10 sekund i tylko w odstępach 10-minutowych.
Pomiar prądu należy rozpoczynać zawsze od największego zakresu pomiarowego i w razie potrzeby zmieniać na mniejszy zakres. Przed podłączeniem miernika i przed zmianą zakresu pomiarowego układ połączeń należy odłączyć od prądu. Wszystkie zakresy pomiaru prądu wyposażono w bezpieczniki, które chronią je przed przeciążeniem.
W zakresie A w żadnym wypadku nie wolno mierzyć prądów powyżej 10 A wzgl. w zakresie mA/μA prądów powyżej 600 mA, ponieważ w przeciwnym razie zadziałają bezpieczniki.
Pomiar prądu należy wykonać tak szybko, jak to możliwe. Należy unikać ciągłych pomiarów.
W przypadku przekroczenia zakresu pomiarowego włączy się alarm wizualny i dźwiękowy.
W celu pomiaru prądów stałych (A =), postępować w następujący sposób:
Włączyć CMU i wybrać funkcję pomiarową „10A”, mA lub μA”.
W tabeli przedstawiono różne funkcje pomiarowe i możliwe zakresy pomiarowe. Wybrać zakres pomiarowy i przynależne gniazda pomiarowe.
| Funkcja pomiaru Zakres | pomiarowy Gniazda pomiarowe |
| A < 6000 A COM + mA A | |
| mA 6 mA – 600 mA COM | + mA A |
| 10 A 600 mA – 10 A COM | + 10A |
Podłączyć czerwony przewód pomiarowy do gniazda pomiarowego mAμA lub 10 A. Czarny przewód pomiarowy podłączyć do gniazda pomiarowego „COM”.
Naciśnij przycisk "SELECT", aby przełączyć na tryb DC. Na wyświetlaczu pojawi się: ===
Podłączyć szeregowo obie końcówki pomiarowe do mierzonego obiektu (baterii, obwodu itp.) (po odłączeniu prądu). W tym celu należy odłączyć odpowiedni obwód.
Po podłączeniu należy włączyć obwód elektryczny. Wartość pomiaru wyświetli się na wyświetlaczu.
Po zakończeniu pomiaru odłączyć obwód elektryczny od prądu, a następnie odłączyć przewody pomiarowe od obiektu pomiarowego. Wyłączyć CMU.
W celu zmierzenia prądów zmiennych (A ∼), należy postępować w następujący sposób:
Włączyć CMU i wybrać funkcję pomiarową „10A”, mA lub μA”.
Na wyświetlaczu pojawi się „ . Ponowne naciśnięcie przełącza ponownie itd.
Podłączyć miernik do odpowiednich wejść pomiarowych i do obwodu pomiarowego zgodnie z opisem w rozdziale „Pomiar prądu stałego” i wykonać kolejne opisane czynności.
10.6 Pomiar prądu w pętli 4 - 20 mA
-
Podłącz czerwony przewód pomiarowy do gniazda pomiarowego mAuA. Podłącz czarny przewód pomiarowy do gniazda pomiarowego COM.
-
Włącz multimetr i wybierz tryb „mV≡
→ W trybie DC na wyświetlaczu pojawi się, " mA.
-
Naciśnij przycisk „<”, a następnie wybierz w menu tryb testowy „4-20mA”.
-
Podłącz dwie sondy testowe szeregowo z zewnętrznym źródłem napięcia stałego (15 do 48 V w trybie OFF) i z testowaną pętłą prądową.
-
Włącz zewnętrzne źródło zasilania i wykonaj pomiar.
-
Po wykonaniu pomiaru wyłącz zewnętrzne źródło napięcia stałego.
-
Odłącz obwód i odłącz przewody pomiarowe od mierzonego przedmiotu. Wyłącz multimetr.
10.7 Pomiar częstotliwości/Duty Cycle (cykl pracy) w %
CMU może być użyty do pomiaru i wskazania częstotliwości sygnału napięcia od 60 Hz do 10 MHz. Maksymalny zakres wejściowy wynosi 20 Vrms. Ta funkcja nie jest przeznaczona do pomiarów napięcia sieciowego. Należy przestrzegać wielkości wejściowych przedstawionych w danych technicznych.
Aby zmierzyć częstotliwość, postępować następująco:
Włączyć CMU i wybrać funkcję po-miaru „Hz“. Na wyświetlaczu pojawi się „Hz”.
Wetknąć czerwony przewód pomiarowy do tulei pomiarowej Hz, a czarny przewód pomiarowy do tulei pomiarowej COM.
Połączyć obie końcówki pomiarowe z obiektem pomiaru (generator sygnału, obwód itp.).
Częstotliwość jest wyświetlana wraz z odpowiednią jednostką na wyświetlaczu głównym. Wyświetlacz pomocniczy poka- zuje współczynnik impulsów do- datniej półfali w %. Naciskając pr- zycisk „SELECT”, można zmienić wyświetlany parametr „Hz/%”.
Po zakończeniu pomiaru należy odłączyć przewody pomiarowe od mierzonego obiektu, a następnie wyłączyć urządzenie pomiarowe.
10.8 Pomiar rezystancji
Upewnij się, że wszystkie części obwodu, wchodzące w jego skład przełączniki i elementy oraz inne obiekty pomiarowe zostały odłączone od napięcia i rozładowane.
Aby przeprowadzić pomiar rezystancji, postępuj w następujący sposób:
Włączyć CMU i wybrać funkcję pomiaru „Ω”.
Wetknąć czerwony przewód pomiarowy do tulei pomiarowej Ω, czarny przewód pomiarowy do tulei pomiarowej COM.
Sprawdzić przewody pomiarowe pod kątem ciągłości obwodu poprzez połączenie obu końcówek pomiarowych. Następnie należy ustawić wartość rezystancji ok. 0–0,5 Ω (rezystancja własna przewodów pomiarowych).
Przy pomiarach małych wartości omów < 600 Ω nacisnąć krótko przy zwartych końcówkach pomi-
arowych przycisk F3 „REL”, aby nie wprowadzać oporu własnego przewodów pomiarowych do kolejnego pomiaru rezystancji. Wyświetlacz wskaże 0 Ω.
Podłączyć teraz obie końcówki pomiarowe do mierzonego obiektu. Wartość pomiaru pojawi się na wyświetlaczu, jeśli mierzony obiekt nie wykazuje wysokiej impedancji i nie został przerwany. Odczekać chwilę, aż wartość ustabilizuje się. Przy oporach > 1 MΩ może to potrwać kilka sekund.
Gdy na wyświetlaczu pojawi się komunikat „OL” (Overload = przeciążenie), oznacza to, że przekroczono zakres pomiarowy lub układ pomiarowy jest uszkodzony.
Po zakończeniu pomiaru należy odłączyć przewody pomiarowe od mierzonego obiektu, a następnie wyłączyć urządzenie pomiarowe.
Podczas dokonywania pomiaru rezystancji należy dopilnować, aby punkty pomiarowe, które mają kontakt z końcówkami pomiarowymi, były wolne od zabrudzeń, oleju, laki do lutowania oraz innych podobnych substancji. Takie okoliczności mogą zafałszować wynik pomiaru.
Przycisk „REL” działa tylko przy wyświetlanej wartości pomiarowej. Jeśli wyświetlane jest „OL”, funkcja ta nie może zostać aktywowana.
10.9 Test diod
Upewnić się, że wszystkie mierzone elementy układu, układy połączeń, podzespoły i inne obiekty pomiaru są odłączone od napięcia i rozładowane.
Włączyć CMU i wybrać funkcję po-miaru
Nacisnąć dwukrotnie przycisk „SELECT”, aby przełączyć funkcję pomiaru. Na wyświetlaczu pojawi się symbol diody oraz jednostka wolt (V). Ponowne naciśnięcie spowoduje przełączenie na kolejną funkcję pomiarową.
Wetknąć czerwony przewód pomiarowy do tulei pomiarowej Ω, czarny przewód pomiarowy do tulei pomiarowej COM.
Sprawdzić przewody pomiarowe pod kątem ciągłości obwodu poprzez połączenie obu końcówek pomiarowych. Wartość musi wynosić ok. 0.0000 V.
Do mierzonego obiektu (diody)
można teraz podłączyć obie końcówki pomiarowe. Czerwony przewód pomiarowy do anody (+), czarny przewód pomiarowy do katody (-).
Na wyświetlaczu pojawi się wartość napięcia przewodzenia „UF” w woltach (V). Jeśli pojawi się „OL”, dioda mierzona jest w kierunku blokowania (UR) lub jest uszkodzona (przerwana). Przeprowadzić kontrolę poprzez pomiar przy przeci- wnej polaryzacji.
Po zakończeniu pomiaru należy odłączyć przewody pomiarowe od mierzonego obiektu, a następnie wyłączyć urządzenie pomiarowe.
10.10 Test ciągłości obwodu
Upewnić się, że wszystkie mierzone elementy układu, układy połączeń, podzespoły i inne obiekty pomiaru są odłączone od napięcia i rozładowane.
Włączyć CMU i wybrać funkcję pomiaru •)))
Przycisnąć jeden raz przycisk „SELECT” w celu przełączenia funkcji pomiarowej. Na wyświetlaczu pojawi się symbol testu ciągłości obwodu i symbol jednostki „Ω”. Ponowne naciśnięcie spowoduje przełączenie na kolejną funkcję pomiarową.
Wetknąć czerwony przewód pomiarowy do tulei pomiarowej Ω, czarny przewód pomiarowy do tulei pomiarowej COM.
Jeśli zmierzona rezystancja jest równa lub mniejsza niż 50 Ω, multimetr wyemituje sygnał dźwiękowy wskazujący ciągłość. Sygnały dźwiękowe ustaną, gdy rezystancja przekroczy 50 Ω.
Test ciągłości mierzy opory do 600 Ω.
Gdy na wyświetlaczu pojawi się komunikat „OL” (Overload = przeciążenie), oznacza to, że przekroczono zakres pomiarowy lub układ pomiarowy jest uszkodzony.
Po zakończeniu pomiaru należy odłączyć przewody pomiarowe od mierzonego obiektu, a następnie wyłączyć urządzenie pomiarowe.
10.11 Pomiar pojemności
Upewnić się, że wszystkie mierzone elementy układu, układy połączeń, podzespoły i inne obiekty pomiaru są odłączone od napięcia i rozładowane.
Przy kondensatorach elektrolitycznych koniecznie zachować właściwą biegunowość.
Włączyć CMU i wybrać zakres po-miarowy
Wetknąć czerwony przewód pomiarowy do tulei pomiarowej V, a czarny przewód pomiarowy do tulei pomiarowej COM.
Na wskaźniku pojawi się jednostka „nF”.
Połączyć teraz obie końcówki pomiarowe (czerwona = biegun dodatni / czarna = biegun ujemny) z obiek tem pomiaru (kondensator). Na wyświetlaczu po krótkiej chwili pojawi się wartość pojemności. Odczekać chwilę, aż wartość ustabilizuje się. Przy pojemnościach > 60 μF może to potrwać kilka sekund.
Gdy na wyświetlaczu pojawi się komunikat „OL” (Overload = przeciążenie), oznacza to, że przekroczono zakres pomiarowy.
Po zakończeniu pomiaru należy odłączyć przewody pomiarowe od mierzonego obiektu, a następnie wyłączyć urządzenie pomiarowe.
Z uwagi na czułe wejście pomiarowe przy „otwartych” przewodach pomiarowych na wyświetlaczu może pojawić się wartość. Nacisnąć przycisk „REL”, aby zmierzyć małe pojemności (< 600 nF). Wskaźnik ustawi się na „0”. Funkcja Autorange (automatycznego wyboru zakresu) jest w tym wypadku jednakże dezaktywowana.
10.12 Pomiar temperatury
Podczas pomiaru temperatury można odsłonić wyłącznie czujnik do pomiaru temperatury. Nie wolno przekraczać temperatury pracy przyrządu pomiarowego, ponieważ może to doprowadzić do błędnego wyniku.
Kontaktowy czujnik temperatury można stosować wyłącznie na powierzchniach nieznajdujących się pod napięciem.
Do pomiaru temperatury mogą być wykorzystywane wszystkie czujniki temperatury typu K. Wartość temperatury można wyświetlać w °C lub °F. Dołączony czujnik przewodowy jest odpowiedni do zakresów od -20 do +230°C Dzięki opcjonalnym czujnikom można korzystać z całego zakresu pomiaru (od -40 do 1000°C).
Włączyć multimetr i wybrać funkcję poo miaru „°C°F”.
Podłączyć dołączony czujnik przewodowy do gniazda pomiarowego °C i COM (-), zachowując prawidłową biegunowość.
Na wyświetlaczu pojawia się wartość temperatury z odpowiednią jednostką.
Za pomocą przycisku „SELECT” można przełączyć z °C na °F.
Gdy na wyświetlaczu pojawi się komunikat „OL” (Overload = przeciążenie), oznacza to, że przekroczono zakres pomiarowy.
Jeśli do urządzenia nie jest podłączona termopara typu K, temperatura jest wyświetlana za pomocą sondy wewnętrznej.
Po zakończeniu pomiaru usunąć czujnik z mierzonego obiektu i wyłączyć multimetr.
11 Funkcje dodatkowe
Za pomocą przycisków funkcyjnych (F1 - F4) można aktywować różne funkcje dodatkowe. Te funkcje dodatkowe różnią się w zależności od funkcji pomiarowej. Przy każdym naciśnięciu przycisku emitowany jest sygnał dźwiękowy w celu potwierdzenia. W przypadku niektórych funkcji pomiarowych niektóre funkcje dodatkowe nie są dostępne. Są one wówczas wyświetlane w kolorze ciemnoszarym i nie można ich aktywować.
11.1 Funkcja RANGE
Przycisk RANGE umożliwia ręczne ustawienie określonego zakresu pomiarowego. Funkcja Auto-Range (automatycznego wyboru zakresu) jest w tym wypadku dezaktywowana. Każde naciśnięcie powoduje przejście do kolejnego zakresu pomiarowego. Aby ponownie aktywować funkcję AUTO, należy nacisnąć i przytrzymać przycisk przez ok. 1 s. Zostanie wyemitowany sygnał dźwiękowy, a na wyświetlaczu pojawi się „AUTO”.
11.2 Funkcja MAX/MIN
Funkcja MAX/MIN umożliwia krótkotrwałe zapisywanie wartości pomiarowych serii pomiarów. Rejestrowany i wyświetlany jest wybrany zakres (MAX lub MIN). Każde naciśnięcie powoduje zmianę funkcji. Aby ponownie aktywować funkcję MAX/MIN, należy nacisnąć i przytrzymać przycisk przez ok. 1 s. Zostanie wyemitowany sygnał dźwiękowy, a na wyświetlaczu pojawi się „AUTO”.
11.3 Funkcja REL
Funkcja REL umożliwia pomiar wartości referencyjnej, aby uniknąć ewentualnych strat przewodzenia, jak np. przy pomiarach wartości referencyjnych. W tym celu aktualna wyświetlana wartość bieżąca zostanie wyzerowana. Ustalona została nowa wartość referencyjna.
Aby aktywować tę funkcję, nacisnąć przycisk „REL”. Na wyświetlaczu pojawi się „Δ” i wskaźnik pomiaru zostanie wyzerowany. Automatyczny dobór zakresu pomiarowego jest wyłączony.
Aby wyłączyć tę funkcję, zmienić funkcję pomiarową lub przytrzymać ponownie przycisk przez ok. 1 sek.
Funkcja REL nie jest aktywna w przypadku funkcji pomiarowej „Test ciągłości obwodu”.
Przycisk „REL” działa tylko przy wyświetlanej wartości pomiarowej. Jeśli wyświetlane jest „OL”, funkcja ta nie może zostać aktywowana.
11.4 Funkcja HOLD
Funkcja Hold pozwala na zatrzymanie aktualnie wyświetlanej wartości pomiarowej na wyświetlaczu w celu jej odczytania lub zaprotokołowania.
W przypadku sprawdzania przewodów znajdujących się pod napięciem przed rozpoczęciem testu należy upewnić się, że funkcja ta jest wyłączona. W przeciwnym razie spowoduje to falszywe wyniki pomiarów!
W celu włączenia funkcji HOLD należy nacisnąć krótko przycisk „HOLD”; zostanie to potwierdzone przez sygnał dźwiękowy i na wyświetlaczu pojawi się „HOLD”.
Aby wyłączyć funkcję Hold, należy ponownie nacisnąć przycisk „HOLD” lub zmienić funkcję pomiarową.
11.5 Funkcja automatycznego wyłączania
CMU wyłącza się automatycznie po upływie ustawionego czasu, jeśli nie zostanie naciśnięty żaden przycisk lub przełączony przełącznik obrotowy. Funkcja ta chroni i oszczędza baterię, co wydłuża czas pracy. Aktywna funkcja jest wskazywana przez symbol czasu w lewym górnym rogu wyświetlacza.
CMU emituje na ok. 1 minutę przed wyłączeniem krótki sygnał dźwiękowy.
Wyłączenie sygnalizowane jest długim sygnałem dźwiękowym. Tę sekwencję wyłączania można przerwać, naciskając dowolny przycisk lub przełączając przełącznik obrotowy.
Aby ponownie włączyć CMU po automatycznym wyłączeniu, należy przełączyć przełącznik obrotowy przez pozycję „OFF” lub nacisnąć przycisk „SELECT”.
Automatyczne wyłączanie można ustawić za pomocą funkcji Setup i dezaktywować ręcznie.
11.6 Funkcja SELECT
Do wielu funkcji pomiarowych przypisane są podfunkcje (np. AC/DC). Podfunkcje są zaznaczone w obszarze obracania. Aby je wybrać, należy nacisnąć przycisk „SELECT”. Każde naciśnięcie powoduje przejście do kolejnej podfunkcji.
11.7 Podświetlenie
Informacje o konfiguracji ustawień podświetlenia. Zobacz sekcję: 11.9 Funkcja SETUP.
Jeśli używane w ciemnym otoczeniu ekran LCD zostanie odwrócony.
11.8 Latarka
Naciśnij i przytrzymaj przycisk latarki , aby włączyć/wyłączyć diodę LED.
11.9 Funkcja SETUP
Za pomocą menu ustawień można dostosować różne ustawienia systemu do potrzeb użytkownika. Nacisnąć i przytrzymać przycisk „SETUP” przez ok. 2 s, aby otworzyć lub zamknąć menu ustawień. Przyciski funkcyjne „F1” i „F2” służą c nawigacji. Można wybrać punkty menu.
Wartości można zmieniać za pomocą przycisków funkcyjnych „F3” i „F4”.
Aby wyjść z menu konfiguracyjnego, należy nacisnąć i przytrzymać przycisk „SELECT” przez ok. 2 s.
Brightness Wysoka/Średnia/Niska/Auto
Sound voice Włącz/Wyłącz
Auto Power Off Automatyczne wyłączanie (Zawsze WŁ = wyłączone)
Key Light Podświetlenie pozycji na pokrętle
Torch Light Latarka
Analogue Bar Włącz/Wyłącz
Factory Reset Przywróć ustawienia fabryczne
Device Info. Wyświetlanie informacji
12 Usuwanie usterek
| Usterka Powód Rozwiązanie | ||
| Miernik uniwersalny nie działa. | Czy baterie są zużyte? | Sprawdzić stan. Wymi-ana baterii. |
| Brak zmiany wartości pomiarowej. | Czy włączona jest nieprawidłowa funkcja pomiarowa (AC/DC)? | Sprawdzić wskazanie (AC/DC) i, w razie potrze-by, włączyć funkcję. |
| Czy zastosowano nieprawidłowe gniazda pomiarowe? | Sprawdzić przyporządkowanie gniazd lub prawidłowe osadzenie przewodów pomiarowych. | |
| Czy funkcja Hold jest aktywna? | Wyłączyć funkcję Hold. | |
| Brak możliwości pomiaru w zakresie pomiarowym 10 A | Czy bezpiecznik w zakresie pomiarowym 10 A jest uszkodzony? | Sprawdzić bezpiecznik 15 A |
| Brak możliwości pomiaru w zakresie pomiarowym mA/μA | Czy bezpiecznik w zakresie pomiarowym mAμA jest uszkod-zony? | Sprawdzić bezpiecznik 600 mA |
13 Czyszczenie i pielęgnacja
Ważne:
– Nie używaj agresywnych środków czyszczących, alkoholu do czyszczenia ani innych środków chemicznych. Mogą one spowodować uszkodzenie obudowy i nieprawidłowe działanie produktu. – Nie zanurzaj produktu w wodzie.
13.1 Informacje ogólne
Aby zapewnić dokładność miernika uniwersalnego przez dłuższy czas, należy go raz w roku kalibrować.
Miernik nie wymaga konserwacji, z wyjątkiem okresowego czyszczenia, a także wymiany baterii i bezpiecznika.
Opis wymiany baterii i bezpiecznika znajduje się w dalszej części.
Sprawdzać regularnie urządzenie oraz przewody pomiarowe pod kątem bezpieczeństwa technicznego, np. uszkodzeń obudowy lub zmiażdżenia itp.
13.2 Czyszczenie
Przed przystąpieniem do czyszczenia należy bezwzględnie zapoznać się z poniższymi wskazówkami dotyczącymi bezpieczeństwa:
Podczas otwierania pokryw lub wyjmowania części, poza przypadkami, kiedy jest to możliwe ręcznie, mogą zostać odsłonięte elementy znajdujące się pod napięciem.
Przed czyszczeniem lub naprawą podłączone przewody muszą zostać odłączone od miernika i wszystkich obiektów pomiarowych. Wyłączyć CMU.
Do czyszczenia nie wolno używać ściernych środków czyszczących, benzyny, alkoholi ani podobnych substancji. Może to spowodować uszkodzenie powierzchni miernika. Ponadto opary tych środków są wybuchowe i niebezpieczne dla zdrowia.
Do czyszczenia nie wolno stosować żadnych narzędzi o ostrych krawędziach, śrubokrętów ani metalowych szczotek.
Do czyszczenia urządzenia, wyświetlacza oraz przewodów pomiarowych należy używać czystej, niepozostawiającej włókien, antystatycznej i lekko wilgotnej szmatki. Przed ponownym pomiarem należy zaczekać, aż urządzenie całkowicie wyschnie.
13.3 Otwieranie komory baterii i bezpieczników
Ze względów bezpieczeństwa wymiana baterii i bezpiecznika możliwa jest tylko wtedy, gdy wszystkie przewody pomiarowe zostały odłączone.
Konstrukcja obudowy umożliwia nawet przy otwartej komorze baterii i bezpieczników dostęp wyłącznie do baterii i bezpieczników. Obudowa nie musi być całkowicie otwarta i zdemontowana.
Środki te zwiększają bezpieczeństwo i łatwość obsługi dla użytkownika.
W celu otwarcia postępuj w następujący sposób:
Usunąć wszystkie przewody pomiarowe z miernika i wyłączyć go.
Rozłożyć tylny wspornik stojaka.
Odkręcić i wyjąć tylną śrubę komory baterii.
Przesunąć pokrywę komory baterii i bezpieczników do góry i zdjąć ją z miernika.
Bezpieczniki i komora baterii są teraz dostępne.
Zamknąć obudowę w odwrotnej kolejności i przykręcić pokrywę komory baterii i bezpieczników.
Miernik jest ponownie gotowy do pracy.
13.4 Wymiana bezpiecznika
Oba wejścia prądowe są zabezpieczone za pomocą ceramicznych bezpieczników dużej mocy. Jeśli w tym zakresie pomiar nie jest możliwy, należy wymienić bezpiecznik.
W celu wymiany postępować w następujący sposób:
Odlączyć podłączone przewody pomiarowe od obwodu pomiarowego oraz od miernika. Wyłączyć CMU.
Otworzyć obudowę w sposób opisany w rozdziale „Otwieranie miernika”.
Wymienić uszkodzony bezpiecznik na nowy, tego samego typu i o tym samym prądzie znamionowym. Bezpieczniki mają następujące wartości:
Ceramiczny Superflink 15 A/1000 V, zdolność wyłączania 10 kA
Wymiary 37 mm x 10 mm
Ceramiczny Superflink 600 mA/1000 V, 6FA
Wymiary 32 mm x 6,4 mm
Zamknąć starannie ponownie obudowę.
Ze względów bezpieczeństwa stosowanie naprawianych bezpieczników lub mostkowanie uchwytu bezpiecznika nie jest dozwolone. Może to spowodować pożar lub powstanie łuków elektrycznych i wybuch. W żadnym wypadku nie używać otwartego miernika!
13.5 Wkładanie i wymiana baterii
Do działania miernika potrzebne są cztery baterie typu (AA). Przy pierwszym uruchomieniu lub kiedy na wyświetlaczu pojawi się pusty symbol baterii, należy włożyć trzy nowe, naładowane do pełna baterie.
Aby włożyć/wymienić baterie, postępować w następujący sposób:
Odlączyć miernik i podłączone przewody pomiarowe od wszystkich obwodów pomiarowych. Odłączyć wszystkie przewody pomiarowe od miernika. Wyłączyć CMU.
Otworzyć obudowę w sposób opisany w rozdziale „Otwieranie komory baterii i bezpieczników”.
Wymienić wyczerpane baterie na nowe tego samego typu. Włożyć nowe baterie do komory baterii, zachowując prawidłową biegunowość. Zwrócić uwagę na informacje dotyczące polaryzacji w komorze na baterie.
Zamknąć starannie ponownie obudowę.
W żadnym wypadku nie używać otwartego miernika! !ZAGROŻENIE DLA ŻYCIA!
Nie pozostawiać w mierniku zużytych baterii, ponieważ nawet wyczerpane baterie mogą korodować oraz uwalniać substancje chemiczne, które mogą być szkodliwe dla zdrowia lub które mogą uszkodzić urządzenie.
Nigdy nie pozostawiać baterii bez nadzoru. Mogą one zostać połknięte przez dzieci lub zwierzęta. W przypadku połknięcia należy niezwłocznie skontaktować się z lekarzem.
Jeśli urządzenie nie jest używane przez dłuższy czas, należy wyjąć z niego baterie, aby uniknąć ich wycieku.
Nieszczelne lub uszkodzone baterie w kontakcie ze skórą mogą powodować poparzenia. Dlatego w tym przypadku należy stosować odpowiednie rękawice ochronne.
Należy przy tym uważać, aby nie spowodować zwarcia. Nie wrzucać baterii do ognia.
Baterii nie wolno ładować ani demontować. Stwarza to niebezpieczeństwo wybuchu.
14 Utylizacja
14.1 Produkt
Wszystkie urządzenia elektryczne i elektroniczne wprowadzane na rynek europejski muszą być oznakowane tym symbolem. Ten symbol oznacza, że po zakończeniu okresu użytkowania urządzenie należy utylizować oddzielnie od niesegregowanych odpadów komunalnych.
Każdy posiadacz starych urządzeń ma obowiązek utylizować je oddzielnie od niesegregowanych odpadów komunalnych. Przed przekazaniem zużytego sprzętu do punktu zbiórki użytkownicy końcowi są zobowiązani do wyjęcia zużytych baterii i akumulatorów, które nie są zabudowane w zużytym sprzęcie, a także lamp, które można wyjąć ze zużytego sprzętu, nie niszcząc ich.
Dystrybutorzy urządzeń elektrycznych i elektronicznych są prawnie zobowiązani do nieodpłatnego odbioru zużytego sprzętu. Conrad oferuje następujące możliwości bezpłatnego zwrotu (więcej informacji na naszej stronie internetowej):
w naszych oddziałach firmy Conrad
w punktach zbiórki utworzonych przez Conrad
w punktach zbiórki publiczno-prawnych zakładów utylizacji lub w systemach zbiórki utworzonych przez producentów i dystrybutorów w rozumieniu ElektroG (niemiecki system postępowania ze złomem elektrycznym i elektronicznym).
Użytkownik końcowy jest odpowiedzialny za usunięcie danych osobowych ze zuży- tego sprzętu przeznaczonego do utylizacji.
Należy pamiętać, że w krajach poza Niemcami mogą obowiązywać inne obowiązki dotyczące zwrotu i recyklingu zużytego sprzętu.
14.2 Baterie/akumulatory
Wyjmij wszystkie włożone baterie/akumulatory i wyrzuć je oddzielnie od produktu. Konsument jest prawnie zobowiązany (rozporządzenie dotyczące baterii) do zwrotu wszystkich zużytych baterii/akumulatorów. Wyrzucanie baterii/akumulatorów z odpadami domowymi jest zabronione.
Baterie/akumulatory zawierające szkodliwe substancje są oznaczone zamieszczonym obok symbolem, który wskazuje na zakaz ich utylizacji z odpadami gospodarstwa domowego. Oznaczenia metali ciężkich: Cd = kadm, Hg = rtęć, Pb = ołów (oznaczenia znajdują się na bateriach/akumulatorach np. pod ikoną kosza na śmieci po lewej stronie).
Zużyte baterie/akumulatory można także oddawać do nieodpłatnych gminnych punktów zbiorczych, do sklepów producenta lub we wszystkich punktach, gdzie sprzedawane są baterie. W ten sposób użytkownik spełnia wymogi prawne i ma swój wkład w ochronę środowiska.
Przed utylizacją należy całkowicie zakryć odsłonięte styki baterii/akumulatorów kawałkiem taśmy klejącej, aby zapobiec zwarciom. Nawet jeśli baterie/akumulatory są rozładowane, zawarta w nich energia szczątkowa może być niebezpieczna w przypadku zwarcia (rozerwanie, silne nagrzanie, pożar, eksplozja).
15 Dane techniczne
15.1 Zasilanie
Napięcie robocze....4x baterie AA 1,5 V
15.2 Warunki otoczenia
Temperatura pracy....od 0°C do +40°C
Wilgotność robocza ....≤ 80% wilgotności względnej (bez kondensacji)
Temperatura przechowywania......od -10 do +60°C
Wilgotność przechowywania ..... ≤ 80% wilgotności względnej (bez kondensacji)
Wysokość pracy ...... maks. 2000 m npm
15.3 Druga
Wymiary (dł. x szer. x wys.)......216 x 104 x 51 mm
Waga 550 g
15.4 Urządzenie
Wyświetlacz....6000 Counts (zliczeń, TFT)
Ochrona przed wnikaniem......IP65
Częstotliwość pomiaru......ok. 3 pomiary/sekundę
Metoda pomiarowa AC ...... True RMS
Długość przewodu pomiarowego . każdy ok. 120 cm
Impedancja pomiarowa ....≥ 10 MΩ//10 pF (zakres V)
Odstęp gniazd pomiarowych ..... 19 mm (COM-V)
Automatyczne wyłączanie ...... po 5, 10, 15, 30 minutach (można dezaktywować)
Kategorie pomiarowe....CAT III 1000 V, CAT IV 1000 V
Stopień zanieczyszczenia ...... 2
Bezpieczeństwo zgodnie z ...... EN61010-1
15.5 Tolerancje pomiaru
Wskaźnik dokładności w ± (% odczytu + błąd wskazania w liczbach (= liczba najmniejszych wartości)). Podana dokładność gwarantowana jest przez rok, przy temperaturze +23°C (± 5°C), przy wilgotności powietrza niższej niż 80%, bez kondensacji. Poza tym zakresem temperatury obowiązuje współczynnik temperatury: +0,1 x (określona dokładność) / 1°C.
Pomiar może być utrudniony, gdy urządzenie pracuje w obszarze pół elektromagnetycznych o wysokiej częstotliwości i wysokim natężeniu.
Napięcie stałe (V/DC)
| Zakres Rozdzielczość | Dokładność | |
| 60,00 mV* 0,01 mV ± (0,8% + 10) | ||
| 600,0 mV* 0,1 mV ± (0,6% + 3) | ||
| 6,000 V 0,001 V ± (0,5% + 3) | ||
| 60,00 V 0,01 V ± (0,5% + 3) | ||
| 600,0 V 0,1 V ± (0,6% + 3) | ||
| 1000 V 1 V ± (0,8% + 3) | ||
| *Dostępne tylko za pomocą funkcji pomiarowej „mV”Określony zakres pomiarowy: 5–100% zakresu pomiarowegoZabezpieczenie przed przeciążeniem 1000 V; impedancja: 10 MΩPrzy zwartym wejściu pomiarowym możliwe jest wskazanie ≤ 10 zliczeń.Nie określono pomiaru niskiej impedancji LoZ. | ||
Napięcie przemienne (V/AC)
| Zakres Rozdzielczość Dokładność | |
| 600,0 mV* 0,1 | mV ± (1,0% + 5) |
| 6,000 V 0,001 | V ± (0,8% + 5) |
| 60,00 V 0,01 V | ± (1,0% + 4) |
| 600,0 V 0,1 V | ± (1,0% + 4) |
| 1000 V 1 V ± (1,0% + 4) | |
| *Dostępne tylko za pomocą funkcji pomiarowej „mV”Określony zakres pomiarowy: 5–100% zakresu pomiarowegoZakres częstotliwości 45 Hz - 1 kHz; ochrona przed przeciążeniem 1000 V;impedancja: 10 MΩCzęstotliwość pokazuje 20-100% zakresu pomiarowego.Przy zwartym wejściu pomiarowym możliwe jest wskazanie 10 zliczeń.Wartość szczytowa TrueRMS (Crest Factor (CF)) ≤ 3 CF do 600 VZakres 600 mV nie obsługuje CF ≤ 3 Nie określono pomiaru niskiej impedancji LoZ. | |
| Wartość szczytowa TrueRMS dla niesinusoidalnych sygnałów wraz z dodatkiem tolerancji:CF > 1,0–2,0 + 3%CF > 2,0–2,5 + 5%CF > 2,5–3,0 + 7% | |
Prąd stały (A/DC)
| Zakres Rozdzielczość Dokładność | ||
| 600,0 μA 0,1 μA ±(0,8% + 4) | ||
| 6000 μA 1 μA ±(0,8% + 4) | ||
| 60,00 mA 0,01 mA ±(0,8% + 4) | ||
| 600,0 mA 0,1 mA ±(0,8% + 4) | ||
| 6,000 A 0,001 A ±(1,0% + 4) | ||
| 20,00 A* 0,01 A ±(1,5% + 7) | ||
| Zabezpieczenie przed przeciążeniem: BezpiecznikBezpiecznik: μA/mA = ceramiczny bezpiecznik wielkiej mocy 600 mA 1000 VBezpiecznik ceramiczny wysokiej mocy: 10A = 15 A/1000 V, 10 kA*Czas pomiaru >10 - 20 A (maks.) na wejściu: 10 sekund z 15-minutowymi przerwami | ||
Prąd przemienny (A/AC)
| Zakres Rozdzielczość | Dokładność | |
| 600,0 μA 0,1 μA ±(1,0% + 4) | ||
| 6000 μA 1 μA ±(1,0% + 4) | ||
| 60,00 mA 0,01 mA ±(1,0% + 4) | ||
| 600,0 mA 0,1 mA ±(1,0% + 4) | ||
| 6,000 A 0,001 A ±(1,2% + 4) | ||
| 20,00 A* 0,01 A ±(1,5% + 4) | ||
| Zabezpieczenie przed przeciążeniem: BezpiecznikOkreślony zakres pomiarowy: 5–100% zakresu pomiarowegoZakres częstotliwości 45 Hz - 1 kHz; ochrona przed przeciążeniem 1000 V;impedancja: 10 MΩCzęstotliwość pokazuje 20-100% zakresu pomiarowego.Bezpieczniki: μA/mA = bezpiecznik ceramiczny wysokiej mocy F600mAh1000VBezpiecznik ceramiczny wysokiej mocy: 10A = 15 A/1000 V, 10 kA*Czas pomiaru >10 - 20 A (maks.) na wejściu: 10 sekund z 15-minutowymi przerwami | ||
| Wartość szczytowa TrueRMS [Crest Factor (CF)] ≤ 3 CF w całym zakresieWartość szczytowa TrueRMS dla niesinusoidalnych sygnałów wraz z dodatkiem tolerancji:CF > 1,0–2,0 + 3%CF > 2,0–2,5 + 5%CF > 2,5–3,0 + 7% | ||
Rezystancja
| Zakres Rozdzielczość Dokładność | |
| 600,0 Ω* 0,1 Ω ±(1,0% + 3) | |
| 6,000 kΩ* 0,001 kΩ ±(0,8% + 3) | |
| 60,00 kΩ 0,01 kΩ ±(0,8% + 3) | |
| 600,0 kΩ 0,1 kΩ ±(0,8% + 3) | |
| 6,000 MΩ 0,001 MΩ ±(1,2% + 3) | |
| 60,00 MΩ 0,01 MΩ ±(2,0% + 4) | |
| Zabezpieczenie przed przeciążeniem 1000 VNapięcie pomiarowe: ok. 1 V, prąd pomiarowy ok. 0,5 mA*Dokładność zakresu pomiarowego ≤ 600 Ω po odjęciu wartości rezystancji przewodów pomiarowych przez funkcję REL | |
Pojemność
| Zakres Rozdzielczość Dokładność | ||
| 6,000 nF* 0,001 nF ±(5,0% + 10) | ||
| 60,00 nF* 0,01 nF ±(3,0% + 7) | ||
| 600,0 nF* 0,1 nF | ±(3,0% + 7) | |
| 6,000 μF* 0,001 μF | ±(3,0% + 7) | |
| 60,00 μF | 0,01 μF | ±(3,0% + 7) |
| 600,0 μF | 0,1 μF | ±(3,0% + 7) |
| 6000 μF | 1 μF | ±(5,0%) |
| 60,00 mF | 0,01 mF | ±(5,0%) |
| Zabezpieczenie przed przeciążeniem 1000 VOkreślony zakres pomiarowy: 10 - 100% zakresu pomiarowego*Dokładność dla zakresu pomiarowego ≤ 600 nF obowiązuje tylko przy zastosowaniu funkcji REL | ||
Częstotliwość „Hz” (elektronicznie)
| Zakres Rozdzielczość Dokładność | ||
| 60,00 Hz – 10,00 MHz -- ±(0,1% + 6) | ||
| Poziom sygnału (bez udziału napięcia stałego):<1 Mz: 0.4 - 20 Vrms>1 MHz: 0,8 – 20 Vrms≥1 MHz - <5 MHz: 0,5 - 20 Vrms≥5 MHz - 10 MHz: 0,9 - 20 VrmsCykl pracy: 0,1 - 99,9%, nie określono | ||
Test diod
| Napięcie testowe Rozdzielczość Dokładność | |
| Ok. 3,0 V/DC 0,001 V Napięcie otwartego obwodu | ok. 3,2 V |
| Zabezpieczenie przed przeciążeniem: 1000 V; prąd kontrolny: 1 mA typ. | |
Cykl pracy
| Napięcie testowe Rozdzielczość | |
| 0,1% - 99,9% 0,1 |
LoZ
| Napięcie testowe Dokładność | |
| 2.000 V - 1000V ±(2.5% + 40) |
Akustyczny tester ciągłości obwodu
| Zakres pomiaru Rozdzielczość Dokładność* | |
| 600,0 Ω 0,1 Ω Wartość progowa 50 Ω | |
| Próg skuteczności: ≤50 Ω dźwięk ciągły; >50 Ω brak dźwięku Zabezpieczenie przed przeciążeniem: 1000 V Napięcie kontrolne ok. 1 V Prąd probierczy 0,5 mA | |
Temperatura
| Zakres Rozdzielczość Dokładność* | |
| Od -40°C do 0°C 1°C ±(5,0%) | |
| Od 0°C do +600°C 1°C ±(2,0% + 5) | |
| Od +600°C do +1000°C 1°C ±(2,5% + 5) | |
| Zabezpieczenie przed przeciążeniem 1000 V*Z doliczeniem tolerancji czujnika temperatury | |
W żadnym wypadku nie należy przekraczać maksymalnych dozwolonych wartości wejściowych. Nie dotykać obwodów ani części obwodów, gdy istnieje ryzyko, że doprowadzane napięcie przekracza 33 V/ACrms lub 70 V/DC! Zagrożenie dla życia!
To publikacja została opublikowana przez Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau, Niemcy (www.conrad.com).
Wszelkie prawa odnośnie tego tłumaczenia są zastrzeżone. Reprodukowanie w jakiejkolwiek formie, kopiowanie, tworzenie mikrofilmów lub przechowywanie za pomocą urządzeń elektronicznych do przetwarzania danych jest zabronione bez pisemnej zgody wydawcy. Powielanie w całości lub w części jest zabronione. Publikacja ta odpowiada stanowi technicznemu urządzeń w chwili druku.
