INSTRUKCJA OBSŁUGI RLM1500G3-APP-NG NAC

Serwis Centralny - Magazyn

Strobów 2E, 96-100 Skierniewice

tel. [phone]

serwis.nac.com.pl, [e-mail]

CE

Uwaga!

Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Urządzenie przeznaczone jest do obsługi terenów przydomowych.

Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

SPIS TRESCI

Spis treści	3
Dane techniczne	3
Opis stron graficznych i piktogramów	4
Ogólne przepisy bezpieczeństwa	5
Szczegółowe przepisy bezpieczeństwa	8
Informacja o wpływie na zdrowie substancji znajdujących się wewnątrz urządzenia	10
Informacja o wpływie na środowisko substancji znajdujących się wewnątrz urządzenia	10
Informacja o systemie zbierania zużytego sprzętu elektrycznego i elektronicznego oraz roli gospodarstwa domowego	10
Bezpieczeństwo i odpowiedzialność producenta	11
Ryzyko resztkowe	11
Zastosowanie	11
Przed pierwszym uruchomieniem	11
Obsługa	16
Aplikac, dodatkowe funkcje robota koszącego	21
Czyszczenie, konserwacja i przechowywanie	26
Transport	27
Przeglądy i diagnozowanie problemów	28
Gwarancja i serwis	29
Deklaracja zgodności	30
Warunki gwarancji	32
Karta gwarancyjna	33

DANE TECHNICZNE

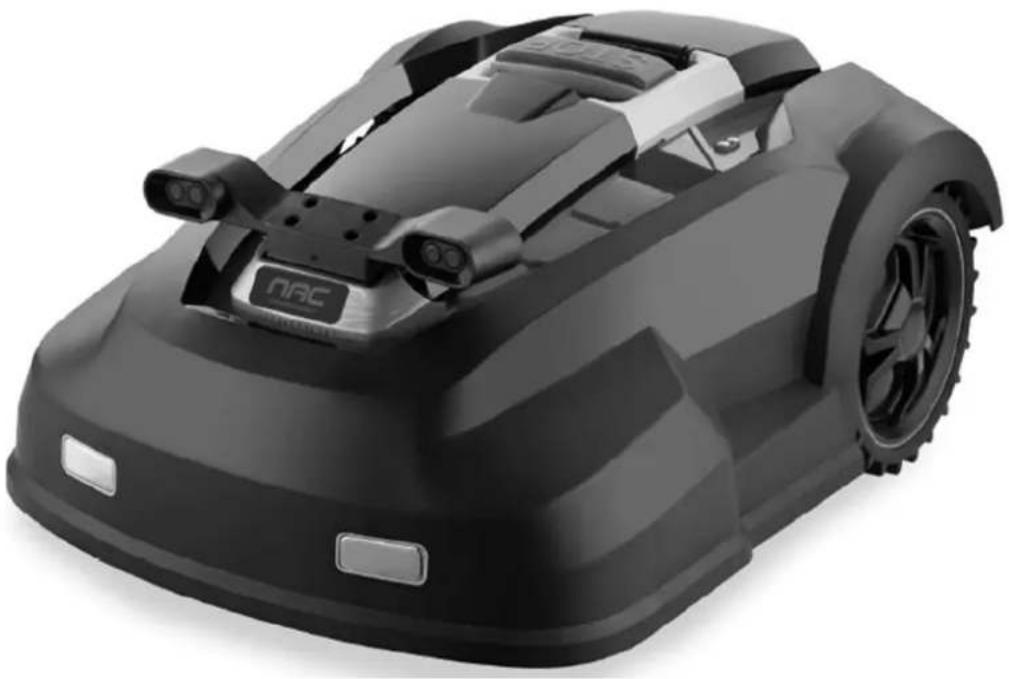

ROBOT DO KOSZENIA TRAWY
Typ, model	RLM1500G3-APP-NG
Napięcie znamionowe	28 V DC
Prędkość obrotowa	2900 obr. / min
Szerokość koszenia	240 mm
Wysokość koszenia	25 – 65 mm
Klasa ochronności elektrycznej	III
Maksymalna powierzchnia robocza	1500 m^2
Akumulator	28V, Li-lon, 4000 mAh, 112 Wh
Zmierzony poziom mocy akustycznej LWA	61,92 dB (A); K=3 dB (A)
Gwarantowany poziom mocy akustycznej LWA	65 dB (A)
Poziom ciśnienia akustycznego LpA	50,92 dB (A); K=3 dB (A)
Czas ładowania akumulatora	60 min
Ochrona IP	IPX4
Masa (robot + akumulator)	10,7 kg
Ładowarka
Typ, model	ECR60
Napięcie zasilania i częstotliwość	100-240 VAC, 50/60 Hz, 1,5A
Wydajność ładowarki
Napięcie ładowania	32V DC
Klasa ochronności elektrycznej	II
Maksymalny prąd ładowania	1,8 A
Ochrona IP	IP67
Rok produkcji	2025

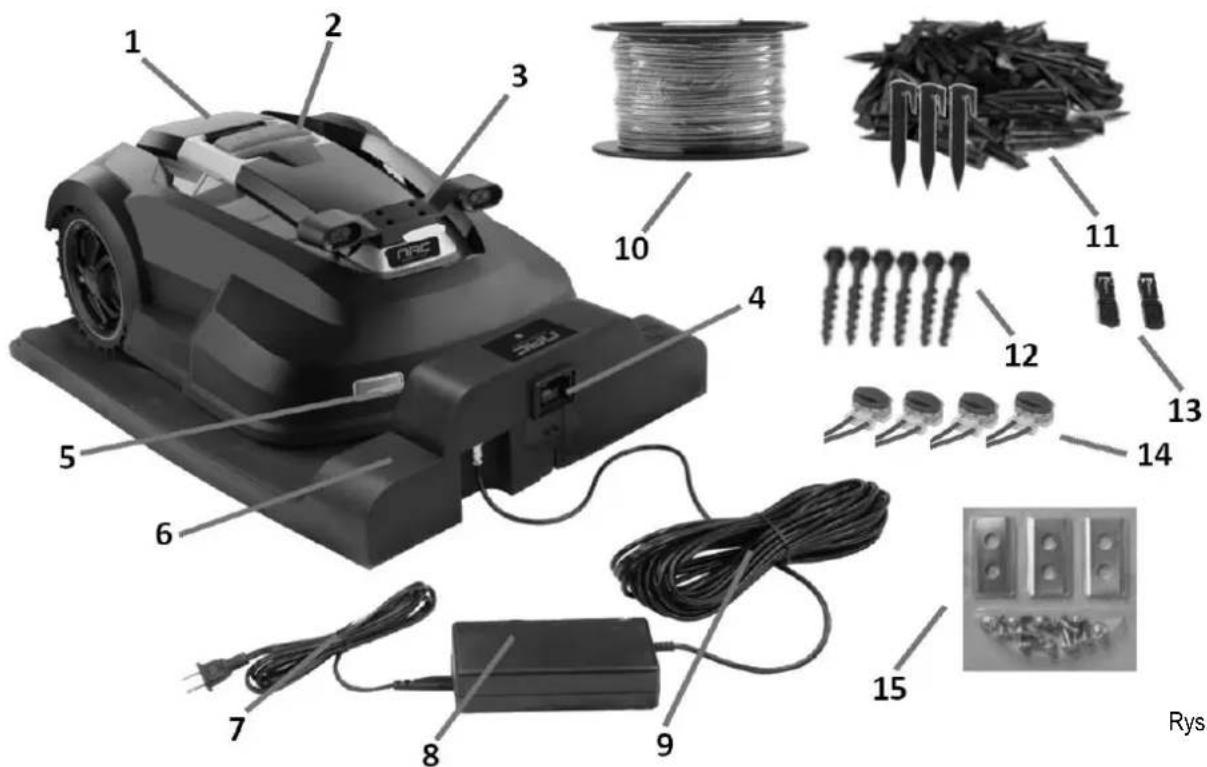

W skład urządzenia wchodzą:

• robot do koszenia trawy,
• stacja dokująca, 6 kołków do mocowania stacji,
• adapter, przewód zasilający, przewód połączeniowy stacji dokującej,
• 2 listwy (linijki) do pomiaru odległości (do wycięcia z kartonu),

• 2 zaciski wtykowe,
- przewód do oznaczania obszaru roboczego (2x50 m), paliki do mocowania (100 szt.), złączki przewodu (4 szt.),
- ostrza tnące: 1 kpl. + 2 kpl. zapasowe (w tym śruby),
- instrukcja obsługi, deklaracja zgodności WE, warunki gwarancji, karta gwarancyjna.

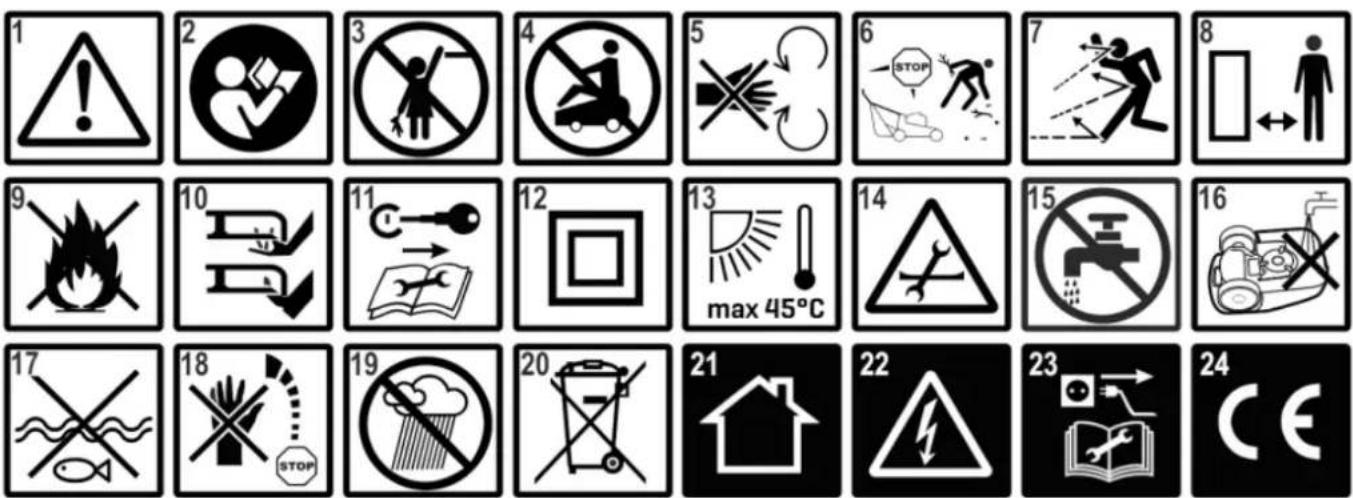

OPIS STRON GRAFICZNYCH I PIKTOGRAMÓW

1. Uwaga! Niebezpieczeństwo. Zachowaj szczególną ostrożność. Ważne!
2. Przeczytaj instrukcję i przestrzegaj ostrzeżeń.
3. Sprzęt przechowuj poza zasięgiem dzieci.
4. Nie siadaj ani nie przewoź dzieci na robocie do koszenia trawy.
5. Uwaga! Trzymaj ręce i stopy z dala od wirujących elementów.
6. Przed rozpoczęciem pracy należy sprawdzić i oczyścić teren.
7. Niebezpieczeństwo zranienia przez wyrzucane przez pracujące urządzenie obiekty. Zachować dystans od osób postronnych min. 15 m.
8. Zachować bezpieczną odległość od budynków.
9. Nie wrzucać do ognia.
10. Uwaga! Utrzymuj ręce i stopy z dala od ostrzy noża.
11. Robota można uruchomić po prawidłowym podłączeniu klucza bezpieczeństwa.
12. Druga klasa ochronności elektrycznej ładowarki.
13. Maksymalna temperatura otoczenia, przy jakiej urządzenie może bezpiecznie pracować.
14. Przed rozpoczęciem czyszczenia, naprawy lub kontroli urządzenia upewnij się, że ostrze i wszystkie części ruchome zatrzymały się.
15. Nie myj robota strumieniem wody.
16. Uwaga! Nie myj spodniej części robota.
17. Nie wrzucać do wody.
18. Nóż obraca się jeszcze chwilę po wyłączeniu robota. Nie podność ani nie przeność robota, którego nóż nie jest całkowicie zatrzymany.
19. Urządzenie nie może pracować podczas deszczu i dużej wilgotności powietrza.
20. Nie wyrzucaj urządzeń elektrycznych w postaci niesegregowanych odpadów komunalnych. Wszystkie zużyte już produkty elektryczne i elektroniczne muszą być składowane w specjalnie przeznaczonym do tego punkcie. To wymaganie ma zastosowanie we wszystkich krajach Unii Europejskiej. Takich produktów nie wolno umieszczać razem z nieposortowanymi odpadami komunalnymi. Przy wymianie starych urządzeń na nowe, detalista jest prawnie zobowiązany do odebrania starego urządzenia do zbycia przynajmniej bezpłatnie.
21. Ładowarki używać tylko wewnątrz pomieszczeń.

22. Uwaga! Niebezpieczeństwo porażenia prądem elektrycznym.

23. Należy odłączyć ładowarkę od źródła zasilania przed naprawą lub konserwacją.

24. Urządzenie spełnia wymagania Dyrektyw UE oraz norm bezpieczeństwa.

Inne oznaczenia na maszynie

Tabliczka znamionowa znajdująca się na robocie

Tabliczka z danymi na akumulatorze

Tabliczka z danymi na zasilaczu

Tabliczka z danymi na stacji ładującej

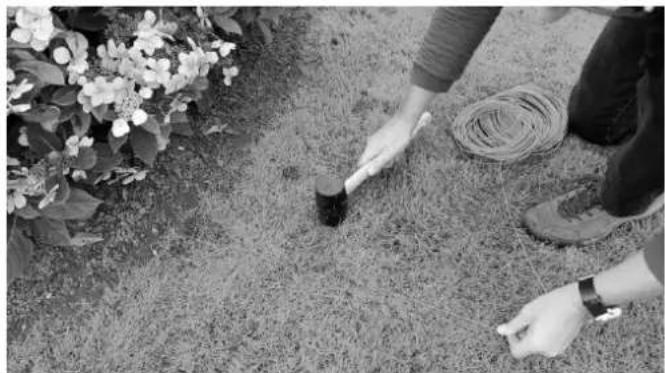

Zasady układania przewodu

Tabliczka znamionowa jest umieszczona na obudowie urządzenia. Informacje zawarte na tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych.

Niniejszą instrukcję należy traktować jako nieodłączną część urządzenia. Powinna ona być przechowywana w przewidzianym dla niej miejscu, tak aby była łatwo dostępna. Należy pamiętać, aby w przypadku odsprzedaży urządzenia lub jego przekazania innej osobie instrukcję tę przekazać nowemu właścicielowi lub użytkownikowi.

Uwaga! Urządzenie nie będzie działać na trawnikach, pod którymi została rozłożona metalowa siatka na krety.

OGÓLNE PRZEPISY BEZPIECZEŃSTWA

Zasady bezpieczeństwa dla maszyn i urządzeń z silnikiem elektrycznym

Urządzenie uważa się za odpowiednie do użytkowania w krajach, w których występuje klimat umiarkowany, równomiernie wilgotny. Może być ono również użytkowane w innych krajach.

OSTRZEŻENIE!

√ Przeczytaj dokładnie instrukcję. Zapoznaj się z przepisami bezpieczeństwa dla urządzeń zasilanych elektrycznie oraz z układami sterowniczymi i prawidłowym użytkowaniem urządzenia.
√ Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.
√ Zachowaj niniejszą instrukcję, aby móc skorzystać z niej w przyszłości.
√ Niniejsze urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub osoby niemające doświadczenia lub znajomości urządzenia, chyba, że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania urządzenia, przekazaną przez osoby odpowiadające za ich bezpieczeństwo.
√ Nie pozwalaj obsługiwać urządzenia dzieciom, młodzieży do lat 16 i osobom niezapoznanym z instrukcją obsługi urządzenia.

Bezpieczeństwo w miejscu pracy

• W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złę oświetlenie przyczyniają się do wypadków.
• Nie należy używać urządzenia zasilanego elektrycznie w środowiskach wybuchowych, tworzonych przez łatwo palne ciecze, gazy lub pyły. Urządzenie może wytwarzać iskry, które mogą zapalić pył lub opary.
• Nie należy dopuszczac dzieci i obserwatorów do miejsc, w których używa się urządzeń z silnikiem napędzanym elektrycznie. Rozproszenie uwagi może spowodować utratę kontroli nad urządzeniem. Sprzęt ogrodowy zasilany elektrycznie pozostawiać z dala od osób postronnych.
• Operator lub użytkownik jest odpowiedzialny za wypadki lub występujące zagrożenia wobec innych osób lub otoczenia.

Bezpieczeństwo elektryczne

Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. Brak przeróbek we wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.

• Należy unikać dotykania powierzchni uziemionych lub zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.
• Nie należy narażać urządzeń zasilanych elektrycznie na działanie deszczu lub warunków wilgotnych. W przypadku przedostania się do elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.
• Nie należy nadwyrężać przewodów przyłączeniowych. Nigdy nie należy używać przewodu przyłączeniowego do przenoszenia, ciągnięcia sprzętu zasilanego elektrycznie lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub zapłatane przewody przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.
• W przypadku, gdy elektronarzędzie używa się na zewnątrz pomieszczeń, przewody przyłączeniowe należy przedłużać przedłużaczami przeznaczonymi do pracy na zewnątrz pomieszczeń. Używanie takiego przedłużacza zmniejsza ryzyko porażenia prądem elektrycznym.
• Jako ochronę przed porażeniem przez napięcie zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym. Sprzęt należy zasilać poprzez urządzenie różnicowoprądowe o prądzie znamionowym nieprzekraczającym 30 mA.
  Uwaga: termin „urządzenie różnicowoprądowe (RCD)” można zastąpić terminem „wyłącznik prądu ziemnozwarciowego (GFCI)” lub „wyłącznik prądu upływowego (ELCB)”.
• Trzymać narzędzie elektryczne za izolowaną część obudowy, gdyż w czasie pracy część robocza może uszkodzić ukryty przewód elektryczny lub jego własny. Kontakt narzędzia z przewodem pod napięciem może doprowadzić do porażenia elektrycznego operatora.
• Przed przystąpieniem do pracy sprawdź przewód zasilający. Nie przystępuj do pracy, jeżeli przewód zasilający lub przedłużacz są przetarte, przecięte lub w inny sposób uszkodzone.
• Jeżeli podczas użytkowania przewód zasilający ulegnie uszkodzeniu należy wyłączyć urządzenie i wyciągnąć wtyczkę z gniazda sieciowego.
• Urządzenia pracujące w I klasie ochronności elektrycznej muszą być podłączone do instalacji elektrycznej z bolcem ochronnym. Takie rozwiązanie jest konieczne dla bezpieczeństwa użytkownika.

Bezpieczeństwo osobiste

• Należy być przewidującym, obserwować, co się robi i zachowywać rozsądek podczas pracy sprzętem o napędzie elektrycznym. Nie należy używać sprzętu, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.
• Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpowiednich warunkach wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy obrażenia osobiste.

• Należy unikać niezamierzonego rozruchu. Przed przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora należy upewnić się, że włącznik elektronarzędzia jest w pozycji wyłączony. Przed podniesieniem lub przenoszeniem urządzenia upewnij się, że przewód zasilający jest odłączony od sieci zasilającej a włącznik jest w pozycji: „wyłączony”. Przenoszenie sprzętu o napędzie elektrycznym z palcem na wyłączniku lub przyłączenie do sieci zasilającej przy załączonym włączniku może być przyczyną wypadku.

• Przed uruchomieniem elektronarzędzia należy usunąć wszystkie klucze. Pozostawienie klucza w obracającej się części elektronarzędzia może spowodować osobiste obrażenia.

• Nie należy wychylac się za daleko. Należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę w sytuacjach nieprzewidywalnych.
• Należy odpowiednio się ubierać. Nie należy nosić luźnego ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria lub długie włosy mogą zostać zaczepione przez części ruchome.
• W czasie pracy należy trzymać narzędzie za dodatkowe uchwyty, jeśli narzędzie jest w nie wyposażone. Utrata kontroli nad narzędziem niesie ryzyko uszkodzenia ciała.

Pomimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

Użytkowanie i troska o sprzęt

• Nie należy narzędzia napędzanego elektrycznie przeciązać. Należy stosować narzędzie o mocy odpowiedniej do wykonywanej pracy. Właściwe elektronarzędzie umożliwia pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.
• Nie należy używać narzędzia o napędzie elektrycznym, jeżeli łącznik go nie załącza i nie wyłącza. Każde urządzenie, którego nie można załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.
• Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia i/lub odłączyć akumulator przed wykonaniem każdej nastawy, wymiany części lub magazynowaniem. Takie zapobiegawcze środki bezpieczeństwa redukują ryzyko przypadkowego rozruchu elektronarzędzia.
• Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci. Nie należy pozwalać osobom niezaznajomionym z elektronarzędziem lub niniejszą instrukcją na używanie go. Narzędzia i sprzęt o napędzie elektrycznym są niebezpieczne w rękach nieprzeszkolonych użytkowników.
• Narzędzia o napędzie elektrycznym należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elektronarzędzia. Jeżeli stwierdzi się uszkodzenia, należy elektronarzędzie przed użyciem naprawić. Przyczyną wielu wypadków jest niefachowy sposób naprawy i/lub konserwacji elektronarzędzia.
• Przed użyciem urządzenia należy wymienić wszystkie wadliwe oraz zużyte i uszkodzone części. Należy wymienić na nowe tabliczki ostrzegawcze umieszczone na urządzeniu, jeżeli stały się nieczytelne lub zostały uszkodzone.
• Naklejki ostrzegawcze i części zamienne można zamówić w serwisie firmy NAC, oraz u autoryzowanych dealerów.
• Narzędzie o napędzie elektrycznym, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki i rodzaj pracy do wykonania. Używanie elektronarzędzia w sposób, do jakiego nie jest przewidziane, może być niebezpieczne.

Obsługa i eksploatacja sprzętu i elektronarzędzi bezprzewodowych

• Przed włożeniem akumulatorów do elektronarzędzia należy upewnić się, że jego włącznik/wyłącznik jest w pozycji „wyłączony”. Wkładanie akumulatorów do elektronarzędzia, gdy włącznik/wyłącznik jest w pozycji „włączony”, może stać się przyczyną poważnych urazów ciała.
• Należy używać wyłącznie ładowarki zalecanej przez producenta. Użycie ładowarki do ładowania innego typu akumulatorów może być przyczyną pożaru.
• Nigdy nie należy używać akumulatorów innych niż zalecane przez producenta. Użycie innych akumulatorów może być przyczyną poważnych obrażeń ciała lub pożaru.
• W czasie, gdy elektronarzędzie nie jest używane należy wyjąć z niego akumulator. Akumulator należy przechowywać z dala od metalowych przedmiotów takich jak: spinacze do papieru, monety, gwoździe, śruby itp., które mogą zewrzeć zaciski akumulatora. Zwarcie zacisków akumulatora może spowodować oparzenia lub pożar.
• W ekstremalnych warunkach z akumulatora może wydostać się ciecz. Bezwzględnie należy uniknąć z nią kontaktu. Jeżeli przypadkowo nastąpi zetknięcie z cieczą – należy natychmiast to miejsce przemyć wodą. Jeżeli ciecz trafi do oczu, należy niezwłocznie skontaktować się z lekarzem. Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub oparzenia.
• UWAGA! Ładowarki i zasilacze do urządzeń akumulatorowych są przeznaczone do pracy wewnątrz pomieszczeń w suchym środowisku.

- Zabronione jest użytkowanie ładowarek i zasilaczy na zewnątrz pomieszczeń oraz w pomieszczeniach o dużej wilgotności takich jak łazienki czy piwnice.

Niebezpieczeństwo porażenia prądem i/lub uszkodzenia urządzenia.

Naprawa

W przypadku uszkodzenia urządzenia lub powstania nienormalnych drgań natychmiast przerwij pracę, wyciągnij wtyczkę z gniazda sieciowego. Przed przystąpieniem do dalszej pracy narzędzie napędzane elektrycznie należy naprawić. W przypadku braku niezbędnej wiedzy i uprawnień wykonanie niezbędnych napraw należy zlecić wyłącznie osobie wykwalifikowanej wykorzystującej wyłącznie oryginalne części zamienne, najlepiej specjalistycznemu serwisowi; zaleca się korzystanie z usług autoryzowanego serwisu firmy NAC. Zapewni to, że elektronarzędzie będzie nadal bezpieczne.

UWAGA:

Niebezpieczeństwo uduszenia się dzieci podczas zabawy z opakowaniem.

Opakowanie należy przechowywać w miejscach niedostępnych dla dzieci.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA DLA ROBOTÓW DO KOSZENIA TRAWY ZASILANYCH AKUMULATOREM

OSTRZEŻENIE!

• Należy stosować się do wszystkich wskazówek bezpieczeństwa, instrukcji, opisów i danych, dostarczonych wraz z elektronarzędziem. Niestosowanie się do poniższych zaleceń może stwarzać niebezpieczeństwo porażenia prądem, pożaru i/lub ciężkich obrażeń ciała.
• Należy stosować tylko zalecany akumulator i ładowarkę.
• Akumulator należy zawsze utrzymywać z dala od źródła ognia. Nie wolno pozostawiać go na dłuższy czas w środowisku, w którym panuje wysoka temperatura (w miejscach nasłonecznionych, w pobliżu grzejników lub tam, gdzie temperatura przekracza 50°C).
• Należy unikać ładowania akumulatora w temperaturach poniżej 0°C.
• Ładowarka dostarczona wraz ze sprzętem jest przeznaczona do współpracy tylko z tym produktem. Nie wolno jej stosować do innych celów.
• Nie wolno wkładać jakichkolwiek przedmiotów metalowych do ładowarki.
• Do czyszczenia robota należy stosować miękka, suchą tkaninę. Nigdy nie wolno stosować jakiegokolwiek detergentu lub alkoholu.
• Przed przystąpieniem do czyszczenia ładowarki należy ją odłączyć od sieci.
• Nie należy używać osprzętu, który nie jest przewidziany i polecany przez producenta specjalnie do tego urządzenia. Fakt, że osprzęt daje się zamontować, nie jest gwarantem bezpiecznego użycia.
• W pobliżu pracującego robota należy używać środków ochrony indywidualnej: okularów lub gogli ochronnych, rękawic ochronnych, obuwia ochronnego i odzieży ochronnej. Należy używać ochronników słuchu. Oddziaływanie hałasu przez dłuższy okres może doprowadzić do utraty słuchu.
• Należy regularnie czyścić szczeliny wentylacyjne sprzętu. Dmuchawa silnika wciąga kurz do obudowy, a duże nagromadzenie pyłu metalowego może spowodować zagrożenie elektryczne.
• Nie należy używać urządzenia w pobliżu materiałów łatwopalnych. Iskry mogą spowodować ich zapłon.
• Uwaga na ostre krawędzie noży. Noże obracają się jeszcze po wyłączeniu silnika.
• Można korzystać tylko z robota w dobrym stanie technicznym, w razie potrzeby wykonać niezbędne czynności lub skontaktować się z serwisem. Zaleca się korzystanie z usług autoryzowanego serwisu firmy NAC.
• Przed każdym uruchomieniem należy sprawdzić, czy:
  — urządzenie jest zmontowane zgodnie z instrukcją;
  — narzędzie tnące i cały zespół tnący (nóż maszyny, elementy mocujące, obudowa zespołu tnącego) są w dobrym stanie technicznym; należy regularnie sprawdzać ich zamocowanie, uszkodzenia oraz zużycie (zagłębienia lub pęknięcia);
  — urządzenia zabezpieczające (np. osłona, obudowa, uchwyt do przenoszenia, dźwignie i włączniki) są w dobrym stanie technicznym i prawidłowo działają.

• Nie wolno włączać robota, jeżeli nóż nie jest prawidłowo zamontowany. Niebezpieczeństwo powstania niebezpiecznych wibracji!

• Narzędzia tnące powinny być ostre i czyste. Odpowiednie utrzymywanie ostrych krawędzi narzędzi tnących zmniejsza prawdopodobieństwo zakleszczenia i ułatwia obsługę.

• Przed regulacją, czyszczeniem, konserwacją wyłączyć urządzenie i wyjąć akumulator,
• Nie koś, gdy inne osoby, szczególnie dzieci lub zwierzęta, są w pobliżu.
• Nie uruchamiaj uszkodzonego robota do koszenia trawy.
• Nie dotykaj noży zanim sprzęt nie zostanie wyłączony i noże całkowicie nie zatrzymają się.
• Nie podnos ani nie przenos urzadzenia z włączonym silnikiem (pomimo zabezpieczenia wyłączającego silnik, gdy robot zostanie uniesiony, przed uniesieniem robota naciśnij przycisk „STOP” i wyłącz robota włącznikiem).
• Wyłącz robota i wyjmij akumulator, gdy:

— pozostawiasz sprzęt bez dozoru,
— przed regulacja,
— przed sprawdzaniem, czyszczeniem lub naprawą urządzenia,
— po uderzeniu obcym przedmiotem,
— przed czyszczeniem wylotu,
— w przypadku powstania nienormalnych drgań.

Przygotowanie

• Przebywając w pobliżu robota zawsze noś solidne obuwie i długie spodnie, nie obsługuj urządzenia z bosą stopą lub w sandałach.
• Sprawdź dokładnie teren, na którym urządzenie będzie pracować i usuń wszystkie kamienie, gałęzie, druty, kości i inne obce przedmioty.
• W wysokiej trawie można nie zauważyć przeszkód (np. pniaków, korzeni), dlatego przed rozpoczęciem pracy z użyciem urządzenia należy oznakować wszystkie przeszkody ukryte w trawie, których nie można usunąć.
• Przed użyciem zawsze sprawdź, czy noże, śruby i zespół noży nie są zużyte lub uszkodzone. Wymień zużyte lub uszkodzone noże i śruby parami, w celu zachowania wyważenia.
• W przypadku urządzeń wielonożowych zachowaj ostrożność, gdyż obrót jednego noża może spowodować obroty innych noży.

Wymiana noży

• Aby zapewnić robotowi do koszenia trawy optymalne warunki pracy nóż maszyny powinien być naostrzony. W tym celu należy kontrolować stan noży i w razie potrzeby wymieniać je.
• Bezpiecznie jest zlecić wymianę noży autoryzowanemu serwisowi firmy NAC. Jest to ustuga odpłatna.
• Przed przystąpieniem do wymiany ostrzy w robocie należy wyłączyć, wymontować akumulator i odkręcić noże.

Użytkowanie

• Aby uniknąć niezamierzonego kontaktu z robotem koś tylko w świetle dziennym lub przy dobrym oświetleniu sztucznym.
• Nie używaj robota podczas deszczu, zwłaszcza podczas burzy. Unikaj koszenia mokrej trawy.
• Podczas obsługi robota upewnij się, że twoje nogi na pochyłości stoją pewnie.
• Chodź, nigdy nie biegaj. Pamiętaj by zachować pewną, bezpieczną pozycję.
• Zachowaj szczególną ostrożność w pobliżu robota przy zmianie kierunku jazdy.
• Nie włączaj i nie używaj roboła na nadmiernie pochylonych zboczach.
• Wyłącz urządzenie, jeśli ma być przechylane lub podczas przemieszczania go po innych niż trawiaste powierzchniach i gdy jest transportowane do miejsca koszenia i z powrotem.
• Przed transportem robota do koszenia trawy należy wyjąć akumulator. Uwaga: Nie dotyczy robotów z wbudowanym akumulatorem.
• Nie używaj urządzenia z uszkodzonymi osłonami lub obudowami oraz bez urządzenia zabezpieczającego, np. dołączonych osłon i/lub pojemników na trawę.
• Uruchamiaj urządzenia zgodnie z instrukcją, zwracając uwagę czy stopy są z dala od noży.
• Nie uruchamiaj robota do koszenia trawy, gdy jest on przechylony.
• Nie trzymaj rąk i stóp w pobliżu obracających się części.
• Na wypadek ulewnego deszczu lub gradu robot powinien być przechowywany pod zadaszeniem.

UWAGA: Ładowarkę do urządzenia należy użytkować wewnątrz pomieszczeń, w miejscu zadaszonym lub

zabezpieczonym przed wpływem warunków atmosferycznych. Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów.

INFORMACJA O WPŁYWIE NA ZDROWIE SUBSTANCJI ZNAJDUJĄCYCH SIĘ WEWNĄTRZ URZĄDZENIA

W urządzeniu znajduje się niewielka ilość smaru i/lub oleju, a więc substancja potencjalnie niebezpieczna dla zdrowia.

Przy kontakcie mieszaniny z oczami może wystąpić niewielkiego stopnia podrażnienie oczu (zaczerwienienie spojówek). Zaleca się spłukanie substancji ciepłą woda.

Kontakt ze skórą może czasami spowodować zaczerwienienie, podrażnienie i wysuszenie skóry szczególnie podczas długotrwałego kontaktu. Zaleca się zmycie substancji ciepłą woda.

Połknięcie smaru może spowodować objawy podrażnienia błon śluzowych przewodu pokarmowego (nudności, wymioty, biegunka, bóle brzucha).

Wskazania dotyczące wszelkiej natychmiastowej pomocy lekarskiej i szczególnego postępowania z poszkodowanym: decyzję o sposobie postępowania ratunkowego podejmuje lekarz po dokładnej ocenie stanu poszkodowanego. Leczenie objawowe.

INFORMACJA O WPŁYWIE NA ŚRODOWISKO SUBSTANCJI ZNAJDUJĄCYCH SIĘ WEWNĄTRZ URZĄDZENIA

Substancje i części składowe urządzenia mogą być niebezpieczne dla środowiska.

INFORMACJA O SYSTEMIE ZBIERANIA ZUŻYTEGO SPRZĘTU ELEKTRYCZNEGO I ELEKTRONICZNEGO ORAZ ROLI GOSPODARSTWA DOMOWEGO

1. Każdy Klient może zostawić zużyty sprzęt w sklepie, w którym zakupił nowe urządzenie, ponieważ sklep ma obowiązek nieodpłatnego przyjęcia starego sprzętu, jeśli zostanie w nim zakupiony nowy sprzęt tego samego rodzaju i pełniący tą samą funkcję.
2. Każdy Klient może oddać zużyty sprzęt elektryczny i elektroniczny w miejscu dostawy.
   W świetle obowiązujących przepisów dystrybutor, dostarczając nabywcy (Klientowi) sprzęt przeznaczony dla gospodarstw domowych, zobowiązany jest do nieodpłatnego odbioru zużytego sprzętu pochodzącego z gospodarstw domowych w miejscu dostawy tego sprzętu, o ile zużyty sprzęt jest tego samego rodzaju i pełnił te same funkcje, co sprzęt dostarczony.
3. Każdy Klient może zostawić zużyty sprzęt w dużym markecie bez konieczności kupowania nowego.
   Zgodnie z obowiązującymi przepisami sklepy o powierzchni sprzedaży sprzętu przeznaczonego dla gospodarstw domowych wynoszącej min. 400 m ^2 , są zobowiązane do nieodpłatnego przyjęcia w tej jednostce lub w jej bezpośredniej bliskości zużytego sprzętu pochodzącego z gospodarstw domowych, którego żaden z zewnętrznych wymiarów nie przekracza 25 cm, bez konieczności zakupu nowego sprzętu przeznaczonego dla gospodarstw domowych.
4. Każdy Klient może odnieść zużyty sprzęt do punktu zbierania. Informację o najbliższej lokalizacji znajdziecie Państwo na gminnej stronie internetowej lub tablicy ogłoszeń Urzędu Miasta.
5. Jeżeli zdecydują się Państwo na naprawę sprzętu w punkcie serwisowym i naprawa sprzętu jest nieopłacalna lub niemożliwa ze względów technicznych, serwis jest zobowiązany do nieodpłatnego przyjęcia tego urządzenia.
6. Gospodarstwo domowe spełnia bardzo ważną rolę w przyczynianiu się do ponownego użycia i odzysku zużytego sprzętu. Odpowiednie postępowanie ze zużytym sprzętem zapobiega potencjalnym negatywnym konsekwencjom dla środowiska naturalnego oraz ludzkiego zdrowia.
   Zebrany w powyższy sposób sprzęt trafia do specjalistycznych zakładów przetwarzania, gdzie w pierwszej kolejności zostaną usunięte z niego składniki niebezpieczne. Pozostałe elementy zostaną poddane procesom odzysku i recyklingu. Każde urządzenie zasilane prądem lub bateriami powinno być oznakowane symbolem przekreślonego kosza:

Symbol przekreślonego kosza na śmieci umieszczony na sprzęcie, opakowaniu lub dokumentach do niego dołączonych oznacza, że produktu nie wolno wyrzucać łącznie z innymi odpadami. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu właściwego jego przetworzenia. Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r.

Nie wolno wyrzucać zużytego sprzętu łącznie z innymi odpadami! Grożą za to kary pieniężne.

Odpowiednie postępowanie ze zużytym sprzętem zapobiega potencjalnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia.

Jednocześnie oszczędzamy naturalne zasoby naszej Ziemi wykorzystując powtórnie surowce uzyskane z przetwarzania sprzętu.

BEZPIECZEŃSTWO I ODPOWIEDZIALNOŚĆ PRODUCENTA

Każde użycie robota niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie odpowiada za uszkodzenia i szkody wynikające z takiego postępowania.

Poprawne użytkowanie obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.

W celu zapobieżenia wypadkom wszelkie zasady bezpiecznego użytkowania i unikania zagrożeń muszą być przestrzegane.

Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika mogą wpłynąć na bezpieczeństwo użytkowania maszyny i zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

RYZYKO RESZTKOWE

Pomimo tego, że producent ponosi odpowiedzialność za konstrukcję urządzenia eliminującą niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie.

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

• użytkowanie urządzenia przez dzieci,
• używanie urządzenia do innych celów niż opisane w instrukcji obsługi,
• gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu,
• używanie urządzenia przez osoby niezapoznane z instrukcją obsługi,
• używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy,
• używanie urządzenia z uszkodzonymi osłonami lub obudową oraz bez właściwie zamontowanych urządzeń zabezpieczających.

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane. Istnieje ryzyko w przypadku niedostosowania się do powyższych zaleceń.

ZASTOSOWANIE

Urządzenie jest przeznaczone wyłącznie do koszenia trawników zgodnie z opisem i zasadami bezpieczeństwa zawartymi w niniejszej instrukcji użytkowania. Inne zastosowanie może być niebezpieczne dla użytkowników i może być przyczyną uszkodzenia sprzętu.

Maszyny nie należy stosować między innymi do:

• zbierania liści czy oczyszczania terenu z suchych roślin,
• wyrównywania kretowisk,
• przycinania krzewów,
• rozdrabniania gałęzi.

PRZED PIERWSZYM URUCHOMIENIEM

Zapoznaj się z niniejszą instrukcją obsługi oraz budową urządzenia.

Upewnij się, że napięcie w sieci elektrycznej jest zgodne z napięciem zalecanym na tabliczce znamionowej ładowarki.

1. Panel sterowania (Tylna pokrywa)
2. Przycisk awaryjnego zatrzymania
3. Regulacja wysokości (Przednia pokrywa)
4. Zaciski wtykowe przewodu granicznego
5. Kontakty ładowania
6. Stacja dokująca
7. Przewód zasilający adaptera AC

8. Adapter AC litowo-jonowy

9. Przewód połączeniowy stacji dokującej

10. Przewód do oznaczania obszaru roboczego

11. Paliki do mocowania przewodu
12. Wkręty do mocowania stacji dokującej
13. Zaciski wtykowe typu T-tap
14. Złączki do przewodów
15. Komplet noży i śrub

Planowanie

Szkic obszaru roboczego

Aby robot kosił pożądany obszar - musisz oznaczyć ten obszar za pomocą przewodu do oznaczania obszaru roboczego.

Przed rozpoczęciem zalecane jest wykonanie szkicu obszaru pracy robota i "przeszkód", które robot powinien omijać.

Obszar, w którym robot będzie pracować powinien być oznaczony przewodem granicznym.

Obiekty, które robot powinien omijać powinny być również oznaczone.

Robot podczas pracy cały czas musi wykrywać obecność przewodu granicznego, aby nie stracić sygnału. Odległość robota do najbliższego przewodu granicznego nie może być większa niż 15 m (Rys. 3).

Jeśli w sąsiedztwie pracuje inny robot do koszenia trawy, ważne jest, aby odległość między obszarami ich pracy wynosiła co najmniej 1 m, aby uniknąć interferencji między sygnałami przewodowymi.

Ponadto ważne jest, aby zainstalować stację dokującą w odległości co najmniej 1 m od przewodu granicznego drugiego robota.

Aby uniknąć problemów w przyszłości, należy uważnie śledzić szkic, aby prawidłowo ułożyć przewód ograniczający.

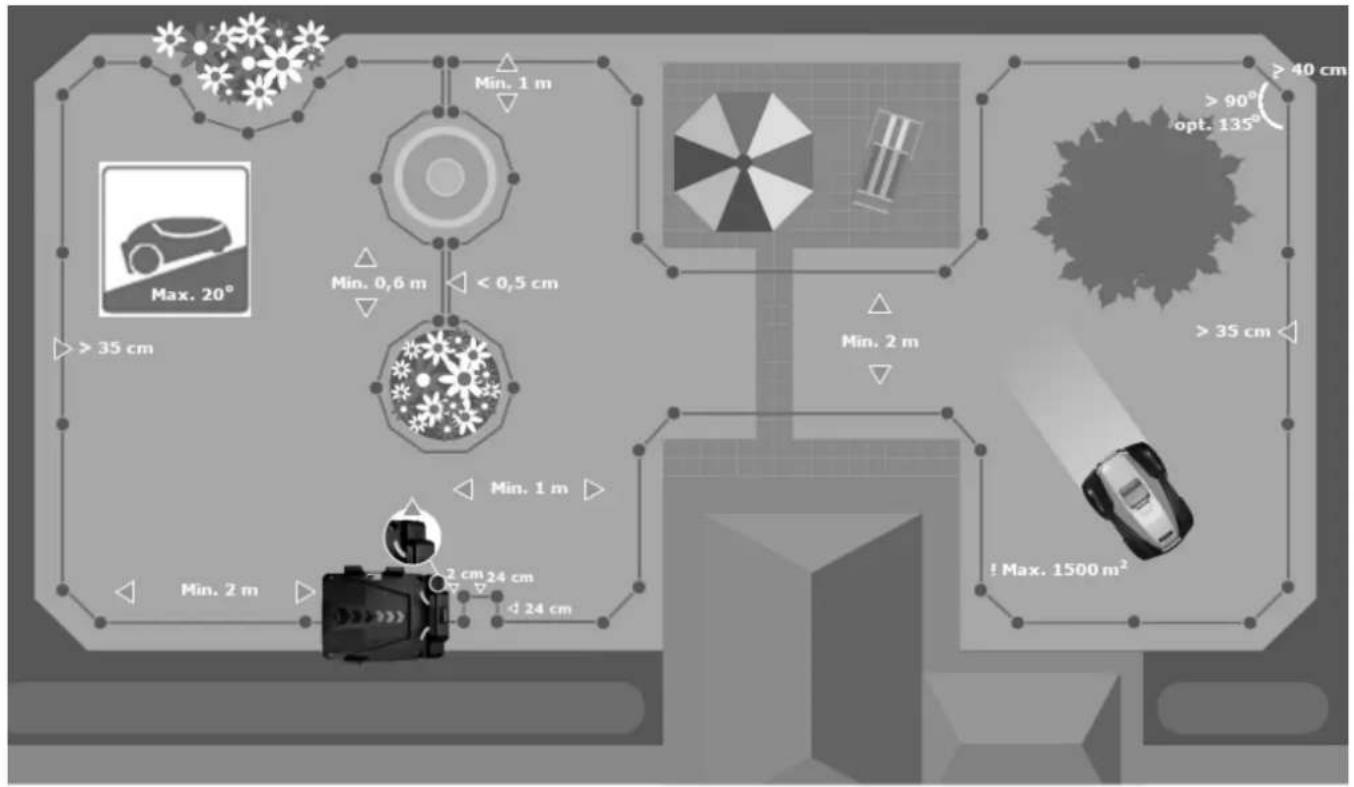

Przykładowy szkic obszaru roboczego zamieszczono poniżej na Rys. 3.

Zwróć uwagę na fakt, że przewód do oznaczenia obszaru roboczego 10 (Rys. 1) nie jest nigdzie przerwany. Jest to ważne, gdyż, jeżeli przewód nie będzie miał ciągłości elektrycznej, robot nie rozpocznie pracy. Na poniższym szkicu podano też minimalne odległości prewodu od obiektów.

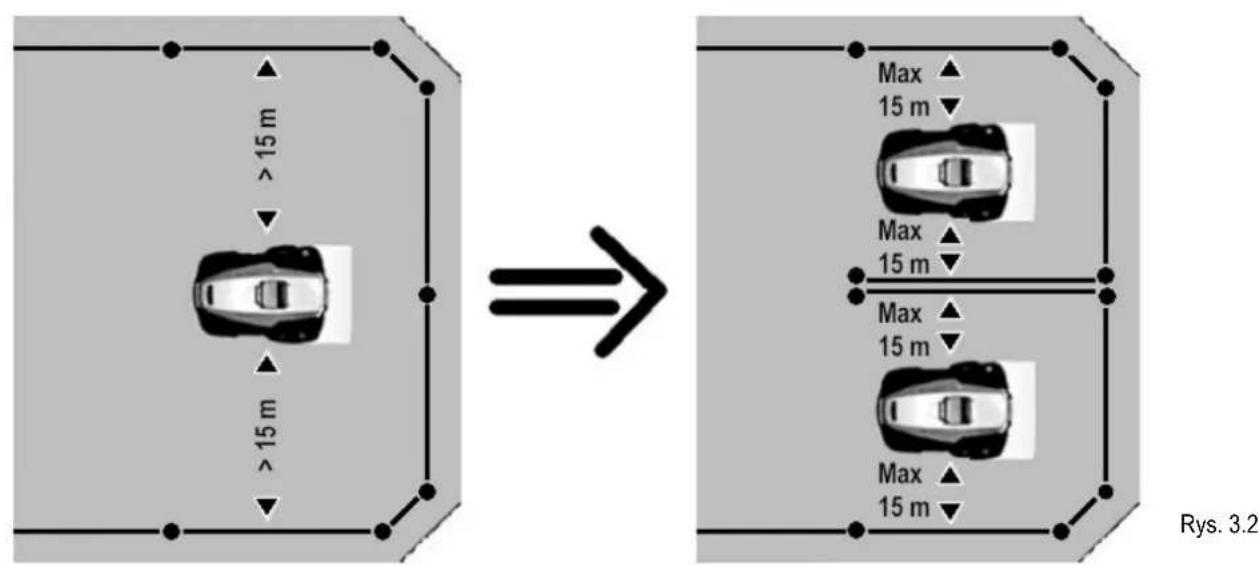

Wszystkie pomiary ułatwi listwa, którą należy wyciąć z kartonu do robota do koszenia trawy. (Rys. 2)

Zalecany i maksymalny obszar roboczy

Konstrukcja robota pozwala na obsługę trawników o powierzchni do 1500 m², typowy czas pracy na jednym ładowaniu to 90 min. W tym czasie robot skosi około 180 m².

Najkorzystniejsza i optymalna powierzchnia trawnika dla pracy robota koszącego RLM1500G3-APP-NG to 1000 m².

Rys. 3.1

Przygotowanie obszaru roboczego

Rozlóż zawartość opakowania na trawie w pobliżu miejsca, gdzie masz zamiar umieścić stację dokującą

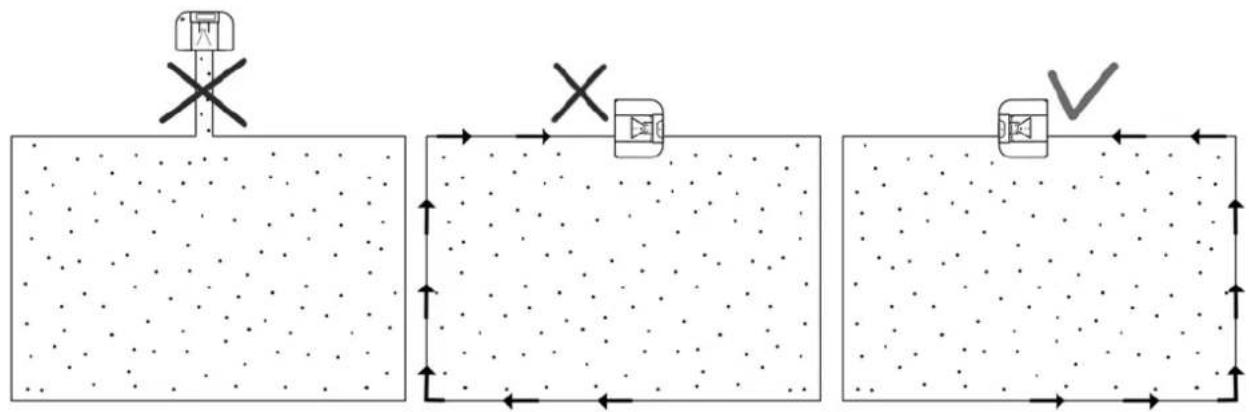

Pozycjonowanie stacji dokującej:

Zacznij od umieszczenia stacji dokującej tak na szkicu, jak i w swoim ogrodzie w rozsądnej odległości od gniazda zasilania, gdyż kabel zasilający stacji dokującej ma 8 m długości.

Stacja dokująca musi być umieszczona na solidnej, płaskiej powierzchni.

Unikaj umieszczania stacji dokującej:

• w rogu trawnika,
• w nisko położonych miejscach, gdzie stacja dokująca lub robot mogą zostać uszkodzone przez kałuże,
• na zboczu,
• pod wysokim drzewem, ze względu na ryzyko wyładowania atmosferycznego.

Ważne! Stacja dokująca oraz przewody nie mogą być mokre lub zawilgocone. Wilgotne przewody zasilające mogą być przyczyną porażenia prądem elektrycznym.

Pozostaw 2 m wolnej przestrzeni bez przeszkód przed stacją dokującą, aby zapewnić robotowi możliwość bezproblemowego powrotu do stacji dokującej. Wymagana jest wolna przestrzeń 1 m za stacją dokującą. O ile to możliwe wybierz zacienione miejsce, ponieważ akumulator powinien być ładowany w chłodnym miejscu.

Rys. 4

Zasady układania przewodu ograniczającego:

• Przewód ograniczający musi być podłączony bez przerw i skrzyżowań. Przewód dołączony do kompletu ma długość 100 m.
• Odległość pomiędzy palikami do mocowania przewodu granicznego nie może być większa niż 1 m (Rys. 6).
• Nigdy nie należy robić naroży prostopadłych (90°). Rogi muszą być rozwarte powyżej 90°, optymalny kąt to 135° (Rys. 3).
• Przewód ograniczający musi znajdować się w odległości 35 cm od granicy trawnika i nie mniej niż 10 cm, jeśli sąsiednia powierzchnia znajduje się na tym samym poziomie (np. kostka brukowa).
• W przypadku miękkiej krawędzi np. krzewów lub innej roślinności należy pozostawić 35 cm, gdyż robot może się zablokować (Rys. 5).

Zrób wyspy okrażając przeszkody, np. rabaty kwiatowe, przewpodem do wyznaczania obszaru roboczego 10 (Rys. 1), jeśli nie chcesz, by robot nie kosił w tym obszarze, jak pokazano na przykładowym szkicu obszaru roboczego (Rys. 3). Przewód wchodzący i wychodzący muszą znajdować się maksymalnie 5 mm od siebie.

• Jeśli w obszarze pracy robota znajdują się kamienie, przenieś je lub oznacz używając przewodu do oznaczania obszaru roboczego, zwłaszcza, jeśli kamień ma nachyloną powierzchnię, na którą robot może przypadkowo wjechać.

• Jeśli masz drzewa z korzeniami wyrastającymi z ziemi, obszary te powinny być również otoczone.

• Jeśli drogi dojazdowe lub ogrodowe znajdują się na poziomie trawnika i są pokryte trawą, robot do koszenia trawy może z łatwością na nich pracować.

• Jeśli droga dojazdowa jest pokryta żwirem lub keramzytem robot nie może pracować w tym obszarze. W takim przypadku potrzebna jest odległość 35 cm między przedwodem do oznaczania obszaru roboczego a droga.

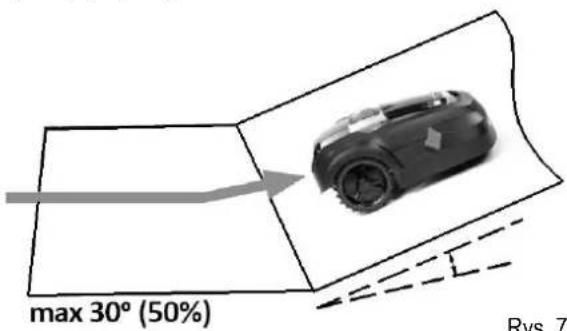

• Robot do koszenia trawy może pracować na zboczach o nachyleniu do 30° (Rys. 7).
• Jeśli powierzchnia staje się bardziej stroma, robot ma czujnik, który zatrzyma jego pracę.
• Jeśli nachylenie powierzchni jest większe niż 30° w obszarze przewodu ograniczającego powierzchnię roboczą, robot może przesunąć się poza obszar roboczy w przypadku mokrej trawy. Dlatego też zaleca się ułożenie przewodu ograniczającego do 45 cm od granicy w pochyłym terenie.

Uwaga! Zapas przewodu obwodowego musi być bezwzględnie odcięty. Zwinięty przewód obwodowy w pobliżu stacji dokującej lub pod stacją spowoduje nieprawidłowe działanie robota koszącego.

Przygotuj materiały i akcesoria:

• Wyznacz obszar roboczy przy pomocy przewodu 10 (Rys. 1) oraz listwy (Rys. 2). Listwa jest częścią kartonu, trzeba ją wyciąć.
• Dalej będziesz potrzebować: młotka, szczypiec, klucza do przykręcenia stacji dokującej oraz nasadki.

Przygotuj trawnik:

Podczas wyznaczania obszaru roboczego trawa nie powinna być wyższa niż 60 mm. Jeśli trawa jest wyższa, zaleca się skosić trawnik najpierw zwykłą kosiarką. Następnie można ułożyć przewód jak najbliżej ziemi, co uniemożliwi robotowi przecięcie kabla a ludzie nie będą się o niego potykać.

Po niedługim czasie trawa zarośnie wokół przewodu tak, że nie będzie zauważalny.

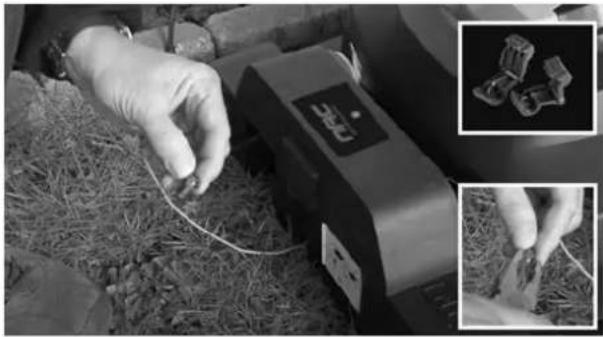

Położ erwód do oznaczania obszaru roboczego:

Umieść stację dokującą robota, jak pokazano na szkicu (Rys. 3) i włóż kołek startowy (Rys. 8). Uważaj, aby zarezerwować dodatkowe 0,5 m przewodu do ostatecznej instalacji stacji dokującej.

Położ przewody luźno wokół obszaru roboczego w ogrodzie według twojego szkicu.

Teraz możesz zacząć wstawiać paliki. Użyj kartonowego przymiaru (Rys. 2) do zachowania żądanej odległość od krawędzi (w zależności od potrzeb 10-35 cm) (Rys. 9).

Odległość między palikami nie może być większa niż 1 m. Zalecamy gęstsze ułożenie palików w narożnikach trawnika. Przypominamy, że kąt musi być większy niż 90°.

Po ułożeniu całego przewodu oznaczającego obszar pracy robota ostatni odcinek ulóż przy stacji roboczej pamiętając o pozostawieniu 0,5 m zapasu.

Podłączenie stacji dokującej:

Przytnij końca przewodu ograniczającego obszar roboczy tak, by podłączenie przewodu do stacji dokującej nie sprawiało problemów. Oba końca przewodu umieść w zaciskach wtykowych, które zaciśnij płaskimi szczypcami. (Rys. 11) Zdejmij pokrywę, włóż zaciski do gniazd stacji dokującej tak, by początek przewodu był włóżony do zacisku oznaczonego „IN” a koniec linki do zacisku „OUT”, załów pokrywę.

Teraz możesz przykręcić stację dokującą do ziemi za pomocą wkrętów do mocowania stacji dokującej 12 (Rys. 1).

UWAGA! Producent nie zaleca zakopywania przewodu do oznaczania obszaru roboczego.

Maksymalna długość przewodu, przy której pracuje robot to 400 m.

OBSŁUGA

Obsługa urządzenia nie powinna sprawiać trudności, trzeba jednak przestrzegać zasad bezpieczeństwa.

Ładowanie akumulatora

Dostarczony akumulator został tylko częściowo naładowany, aby uniknąć możliwych problemów należy go naładować przed użyciem.

UWAGA! Akumulatory nie osiągają stanu pełnego naładowania podczas pierwszego ładowania.

Wymaganych jest kilka cykli (ładowanie i rozładowanie) do osiągnięcia pełnej sprawności akumulatora.

Akumulator może być ciepły podczas ładowania, jest to zjawisko normalne.

Nie należy umieszczać ładowarki w obszarze bardzo wysokich lub niskich temperatur, najodpowiedniejsza będzie temperatura pokojowa.

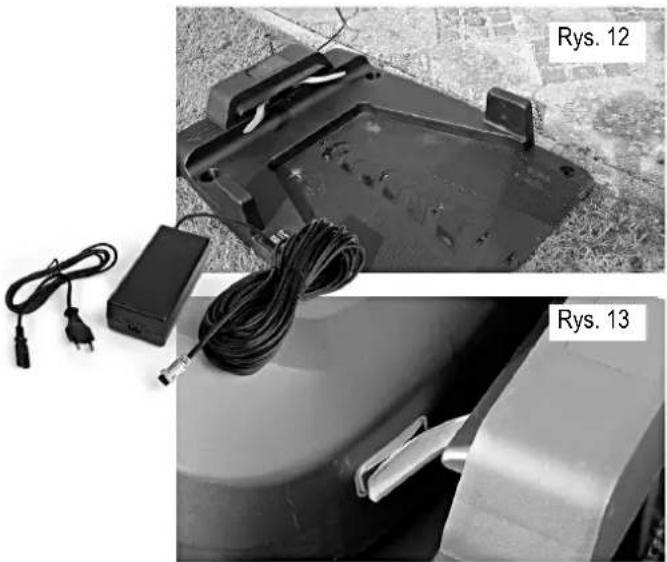

W celu pierwszego naładowania akumulatora umieść robota w stacji dokującej (Rys. 12) tak, aby styki stacji dokującej dotykały styków robota (Rys. 13).

Testowanie stacji dokującej

Podłącz przewód ładowarki do stacji dokującej, a następnie do gniazdka elektrycznego.

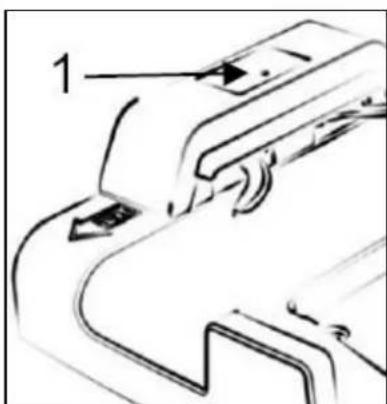

Wskaźnik LED na stacji dokującej powinien się zaświecić 1 (Rys. 14).

Włącz robot przyciskiem zasilania (pozycja „I”). Gdy robot jest zainstalowany w stacji dokującej i rozpoczyna ładowanie, wskaźnik LED miga na zielono.

Gdy akumulator robota jest w pełni naładowany, wskaźnik LED przestaje migać i świeci się na zielono.

Jeśli dioda LED miga na czerwono, należy sprawdzić podłączenie przewodu granicznego.

Uwaga: Jeśli akumulator nie ładuje się, należy sprawdzić kontakt styków robota i stacji dokującej (Rys. 13). W razie potrzeby przeczyścić styki.

Zaleca się czyszczenie styków robota i stacji dokującej raz w tygodniu szorstką szmatką, a w razie potrzeby papierem ściernym o gradacji min. 1200.

UWAGA! Ładowarka musi być zawsze przechowywana w suchym miejscu

UWAGA! Robot koszący nie może być używany, dopóki instalacja nie została zakończona i akumulator nie został w pełni naładowany.

Obsługa robota

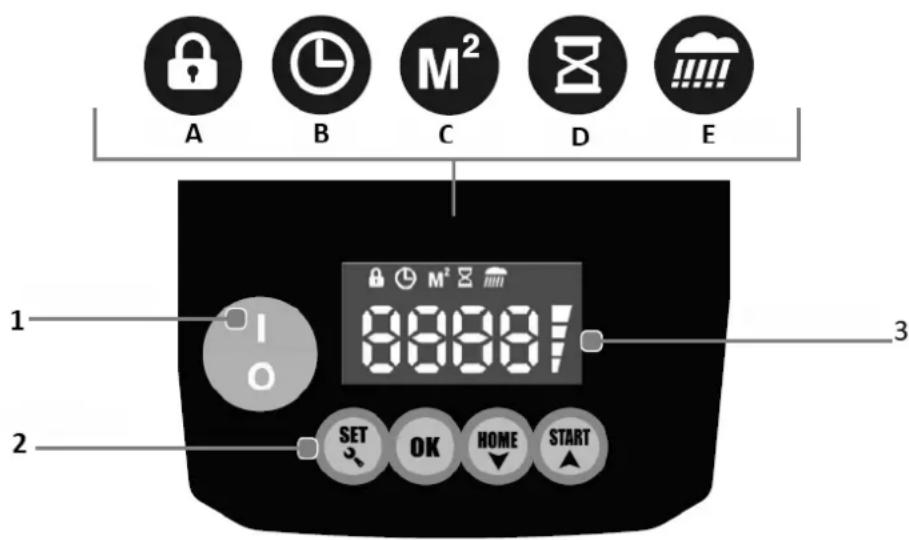

1 – włącznik główny
2 – przycisk zmiany ustawień
3 – wyświetlacz LCD:

A - kod PIN

B - zegar
C – wybór powierzchni trawnika
D – godzina rozpoczęcia automatycznego koszenia
E – czujnik deszczu

Uwaga: Aby zapewnić prawidłową konfigurację, upewnij się, że kosiarka jest w pełni naładowana i podłączona do stacji dokującej. Uwaga: Upewnij się, że ścieżka obwodu jest całkowicie wolna przed rozpoczęciem pracy.

Odblokowanie kosiarki

1. Włącz kosiarkę, przełączając czerwony przycisk (znajdujący się po lewej stronie ekranu LCD).
2. Na ekranie LCD pojawi się „Idle” (Bezczynność).
3. Naciśnij raz przycisk „Set”.
4. Na ekranie LCD pojawią się cztery zera i symbol poziomu baterii (jest to kod PIN).
5. Pierwsze zero zacznie migać.
6. Naciśnij cztery razy przycisk „OK”, aby odblokować kosiarkę (domyślny kod fabryczny to: 0000).
7. Kosiarka jest teraz odblokowana i użytkownik może zmieniać jej ustawienia.

Ręczne uruchamianie

1. Odblokuj kosiarkę (jeśli jest zablokowana, wykonaj kroki 1-7 w sekcji „Odblokowanie kosiarki”).
2. Naciśnij przycisk „Start”, a kosiarka natychmiast rozpoczęnie koszenie.

Przewodnik ustawień i automatyczny start

1. Odblokuj kosiarkę. (Jeśli jest zablokowana, zobacz kroki 1-7 w sekcji „Odblokowanie kosiarki”).
2. Po odblokowaniu kosiarki naciśnij przycisk „Set”, aby przełączać się między ikonami na górze ekranu.

Ustawienie kodu PIN bezpieczeństwa

1. Odblokuj kosiarkę, wpisując fabryczny kod 0000, a następnie naciśnij START.
2. Po kilku metrach naciśnij STOP – pojawi się kod błędu E1.
3. Naciśnij i przytrzymaj przycisk START przez 10 sekund, aż na wyświetlaczu pojawi się U133.
4. Naciśnij przycisk SET (ikona kłódki zacznie migać). Naciśnij OK cztery razy, fabryczny kod 0000 przestanie migać i światło będzie świecić się stale.
5. Ponownie naciśnij przycisk SET (ikona kłódki miga).
6. Użyj strzałek w góre i w dół, aby wybrać swój osobisty kod PIN, naciskając OK po każdym numerze.
7. Twój osobisty kod PIN jest teraz ustawiony i wyświetla się stale (numery nie powinny migać).
8. Naciśnij START, a urządzenie kontynuuje działanie. ZAPAMIĘTAJ SWÓJ KOD.

Ustawienie zegara

Uwaga: Aby kosiarka działała zgodnie z harmonogramem, musisz ustawić czas na jej zegarze.

Uwaga: ZEGAR JEST SFORMATOWANY W CZASIE 24-GODZINNYM.

1. Odblokuj kosiarkę. (Jeśli jest zablokowana, zobacz kroki 1-7 w sekcji „Odblokowanie kosiarki”).
2. Naciśnij przycisk „Set”, aż ikona zegara pojawi się na górze ekranu LCD.
3. Po wybraniu ikony zegara na ekranie pojawią się cztery zera, a pierwsze zero zacznie migać.
4. W tym widoku możesz przełączać się między cyframi, naciskając przycisk „OK”.
5. Aby ustawić czas, przejdź do żądanej cyfry i użyj strzałek w górę i w dół znajdujących się pod przyciskami „Home” i „Start”, aby ustawić liczbę.
6. Po zakończeniu przejdź do końca wszystkich liczb, aż żadna z nich nie będzie migać.
7. Naciśnij „Set“, aby zapisać ustawienia.

Ustawianie obszaru koszenia

Uwaga: W przybliżeniu zmierz wielkość swojego trawnika, aby określić jego powierzchnię.

Uwaga: MowRo oblicza powierzchnię trawnika w metrach.

1. Odblokuj kosiarkę. (Jeśli jest zablokowana, zobacz kroki 1-7 w sekcji „Odblokowanie kosiarki”).
2. Naciśnij przycisk „Set”, aż na górze ekranu LCD pojawi się ikona metrów kwadratowych.
3. Użyj strzałek w górę i w dół znajdujących się pod przyciskami „Home” i „Start”, aby zwiększyć lub zmniejszyć obszar koszenia.
4. Naciśnij przycisk „Set”, aby zapisać ustawienia obszaru koszenia.

Ustawianie czasu startu

Uwaga: Funkcja ustawienia czasu startu nie zadziała, jeśli czas na zegarze nie został prawidłowo ustawiony. (Zobacz sekcję „Ustawienie zegara”).

Uwaga: ZEGAR JEST SFORMATOWANY W CZASIE 24-GODZINNYM.

1. Odblokuj kosiarkę. (Jeśli jest zablokowana, zobacz kroki 1-7 w sekcji „Odblokowanie kosiarki”).
2. Naciśnij przycisk „Set”, aż na górze ekranu LCD pojawi się ikona klepsydry.
3. Po wybraniu ikony klepsydry pierwsza cyfra w sekwencji zacznie migać.
4. Użyj strzałek w górę i w dół znajdujących się pod przyciskami „Home” i „Start”, aby zmienić cyfrę.

5. Naciśnij przycisk „OK”, aby przejść do następnej cyfry w sekwencji i ustaw czas, w którym kosiarka ma rozpocząć pracę.

6. Po ustawieniu czasu naciśnij przycisk „OK”, aż żadna z cyfr w sekwencji nie będzie migać, a następnie naciśnij przycisk „Start”.

7. Kosiarka rozpocznie koszenie obszaru trawnika.

Uwaga: Kosiarka rozpocznie swoją pierwszą sesję natychmiast po naciśnięciu przycisku „Start” ręcznie. Harmonogram koszenia ustawiony przez użytkownika rozpocznie się 48 godzin po zakończeniu pierwszej ręcznej sesji.

Czujnik deszczu

Uwaga: Ikona deszczu będzie wyświetlana na ekranie LCD tylko wtedy, gdy czujnik deszczu w kosiarce jest mokry. Czujnik deszczu składa się z dwóch małych metalowych krążków znajdujących się po lewej stronie panelu sterowania i na zewnętrznej obudowie kosiarki. Gdy czujnik deszczu jest aktywowany, kosiarka natychmiast przestaje kosić, powraca do przewodu granicznego i wraca do stacji dokującej. Gdy czujnik wyschnie, kosiarka wznowi pracę podczas następnego zaplanowanego koszenia. Ikona deszczu będzie widoczna na ekranie LCD, dopóki MowRo nie opuści stacji przed kolejnym zaplanowanym koszeniem.

Czujnik przeszkód/kontaktu

Gdy robot kosiarka napotka przeszkodę, cofnie się i zmieni kierunek, aby ją ominąć. Jeśli w ciągu 3 sekund nie znajdzie nowej ścieżki, silnik tnący zatrzyma się. Jeśli w ciągu 10 sekund nie znajdzie nowej ścieżki, robot wyłączyć się i konieczne będzie ręczne ponowne uruchomienie, aby kontynuować pracę.

Czujnik deszczu

W przypadku intensywnego deszczu robot kosiarka automatycznie powróci do stacji dokującej. Koszenie rozpocznie się automatycznie podczas kolejnego zaplanowanego koszenia.

Czujnik podnoszenia

Ten czujnik znajduje się w pobliżu kół i mierzy siłę grawitacji działającą na koła. Jeśli robot kosiarka zostanie podniesiony ręcznie lub oba koła wpadną w dziurę, robot wyłączy się i musi zostać ręcznie ponownie uruchomiony.

Czujnik nachylenia

W robocie kosiarce zintegrowano czujnik nachylenia w sześciu osiach, który mierzy kąt nachylenia we wszystkich kierunkach. Jeśli kąt nachylenia przekroczy 30°, silnik tnący natychmiast przestanie pracować, ale robot będzie kontynuował jazdę Jeśli kąt nachylenia zmniejszy się poniżej 30° w ciągu 10 sekund, silnik tnący automatycznie wznowi działanie. Jeśli jednak kąt nie zmniejszy się w ciągu 10 sekund, kosiarka wyłączy się i będzie wymagała ręcznego ponownego uruchomienia.

Jeśli chcesz przerwać pracę robota w dowolnym momencie możesz to zrobić wciskając STOP. Przycisk ten jest tak umieszczony, by wyłączenie robota było bardzo proste i niemal natychmiastowe.

Robot zatrzymuje się również w momencie uniesienia go, jak też, gdy zostanie przewrócony.

Regulacja wysokości koszenia

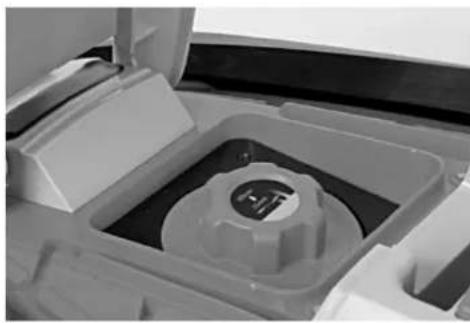

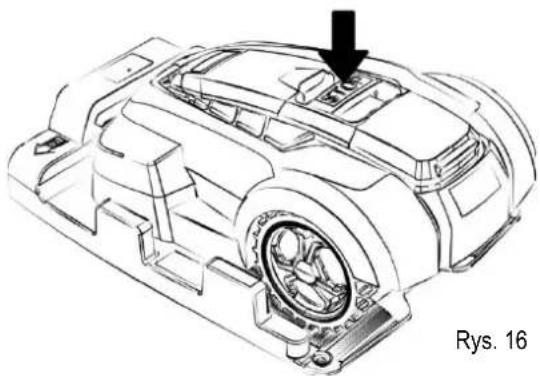

Pod klapą znajdująca się w górnej części obudowy umiejscowiono regulację wysokości koszenia (Rys. 17).

Kręcąc śrubą regulacyjną w prawo (zgodnie z kierunkiem ruchu wskazówek zegara) pozostawiona trawa będzie wyższa, natomiast kręcąc śrubą regulacyjną w przeciwnym kierunku robot będzie kosił trawę bliżej ziemi.

Tarcza pokrętła została wyskalowana, co powinno ułatwić regulację.

Gdy robot napotka jakąś przeszkodę, która nie została oznaczona przewodem do oznaczania obszaru roboczego, zmienia kierunek jazdy, aby uniknąć przeszkody. Jeśli w ciągu 3 sekund urządzenie nie znajdzie innej trasy, to silnik koszący robeta zatrzymuje się. Jeśli w ciągu 10 sekund robot nie znajdzie drogi ominięcia przeszkody, zatrzymuje się i wyłącza całkowicie. W takim wypadku potrzebne jest ponowne uruchomienie robeta.

Czujnik deszczu

Robot został zaopatrzony w czujnik deszczu, żeby zapobiec pracy robota w niesprzyjających warunkach atmosferycznych. W momencie, gdy czujnik deszczu wejdzie w kontakt z kroplami wody robot powróci do stacji dokującej.

Krople deszczu z wystających gałęzi mogą również aktywować czujnik deszczu. W takim przypadku robot powróci do stacji dokującej.

Rys. 18

Czujnik nachylenia

Jeśli podczas koszenia nachylenie terenu, na którym pracuje robot przekroczy 20°, robot zatrzyma się na 10 sekund. Jeśli po 10 sekundach nachylenie terenu nie zmieni się, to robot zatrzyma się całkowicie, a ponowne uruchomienie maszyny będzie wymagało manualnego restartu.

Tryb awaryjny i resetowanie

Robot podczas pracy może natrafić na zdarzenie nieprzewidziane, które spowoduje uruchomienie trybu awaryjnego. Do takich zdarzeń należą między innymi: zbyt duże nachylenie, wjechanie jednego z kół robota w dołek, zderzenie się robota w przeszkoda, uniesienie robota. W efekcie takiego zdarzenia robot przestaje pracować i przechodzi w tryb awaryjny. Na ekranie robota zostanie wyświetlony odpowiedni komunikat (patrz. „Komunikaty stanu robota i komunikaty błędów”).

Aby robot będący w trybie awaryjnym przywrócić do pracy należy spełnić następujące warunki:

• usunąć przeszkodę, która stała się przyczyną awarii,
• umieścić robota na przewodzie ograniczającym.

Ponowne uruchomienie

Aby uruchomić robota będącego w trybie awaryjnym należy wpisać kod PIN i nacisnąć przycisk START.

UWAGA! Jeżeli robot wyłączy się, musi być ponownie uruchamiany na stacji dokującej.

Rozładowanie baterii

Po rozładowaniu baterii robot musi dojechać do stacji dokującej. Jeżeli robot natrafi na oznakowaną przeszkodę, będzie ją objezdżał i jeśli nie znajdzie stacji dokującej dojedzie do kolejnego przewodu granicznego, żeby trafić do stacji dokującej.

APLIKACJA, DODATKOWE FUNKCJE ROBOTA KOSZĄCEGO

Dzięki aplikacji możemy w sposób wygodny zarządzać pracą robota koszącego. Aplikacja rozszerza możliwości urządzenia w zakresie harmonogramu pracy robota.

Zainstaluj na swoim smartfonie aplikację korzystając z poniższych kodów QR, lub odnajdując w sklepie z aplikacjami program ROBOT 2 MOW.

Instrukcja obsługi G2 MOW

Wprowadzenie do aplikacji G2 MOW

Aplikacja wyposażona w wiele funkcji przyjaznych użytkownikowi zapewnia bezproblemowy i offline'owy sposób zarządzania kosiarką. Kluczowe funkcje obejmują planowanie godzin pracy, włączanie i wyłączanie czujnika ultradźwiękowego oraz czujnika deszczu. Aplikacja działa bez konieczności połączenia z internetem, oferując niezawodne działanie offline. Aby korzystać z bezprzewodowego sterowania, wystarczy utrzymać stabilne połączenie Bluetooth między urządzeniem mobilnym a inteligentną kosiarką. Rejestracja ani logowanie nie są wymagane, co upraszcza korzystanie z aplikacji.

Aplikacja mobilna G2 MOW na urządzenia z systemem Android i iOS dostępna jest pod linkami:

Aplikacja G2 MOW na system Android

Aplikacja G2 MOW na system iOS

Po pobraniu i zainstalowaniu aplikacji uruchom ją i wybierz dla Twojego robota opcję RM24.

Zainstaluj i zainicjalizuj aplikację

Aby zainstalować i zainicjalizować aplikację G2 MOW na swoim telefonie:

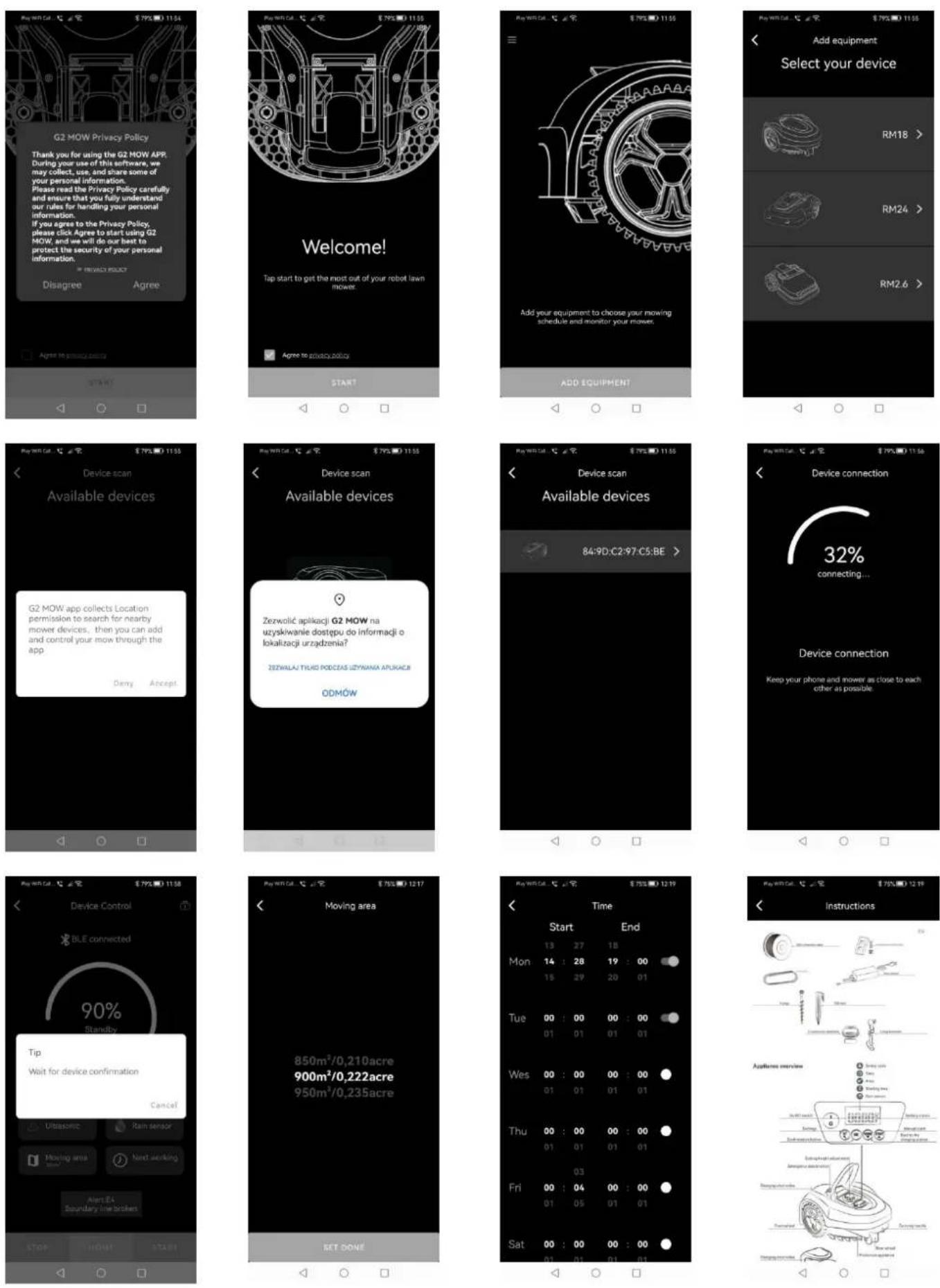

1. Pobierz i zainstaluj aplikację G2 MOW ze sklepu z aplikacjami na swoim urządzeniu mobilnym.
2. Otwórz aplikację. Przy pierwszym uruchomieniu pojawi się ekran powitalny.
3. Zaznacz pole „Zgadzam się z polityką prywatności” i naciśnij „Start”. Uwaga: Po zaakceptowaniu polityki prywatności ekran ten nie pojawi się przy następnym otwarciu aplikacji.
4. Wyświetlony zostanie ekran powitalny.

Dodanie inteligentnej kosiarki

1. Naciśnij „Start” na ekranie powitalnym.
2. W oknie pop-up, które poprosi o włączenie funkcji Bluetooth w smartfonie, przejdź do „Ustawienia” i włącz Bluetooth.
3. Po włączeniu Bluetooth wyświetl się ekran „Dodaj urządzenie”.
4. Naciśnij „Dodaj urządzenie", aby dodać kosiarkę.
5. Na ekranie „Wybierz urządzenie” wybierz model swojej kosiarki (RM24).
6. Naciśnij „RM24”.
7. W wyskakującym oknie proszącym o zezwolenie na skanowanie pobliskich urządzeń naciśnij „Akceptuj”, aby kontynuować.
8. W wyskakującym oknie proszącym o zgodę na dostęp do lokalizacji naciśnij „Zezwól”, aby kontynuować (tekst w wyskakujących oknach może się różnić w zależności od telefonu). Aplikacja skanuje pobliskie urządzenia i wyświetla znalezione inteligentne roboty koszące.
9. Upewnij się, że robot kosiarka jest włączony, a funkcja Bluetooth w telefonie jest aktywna.

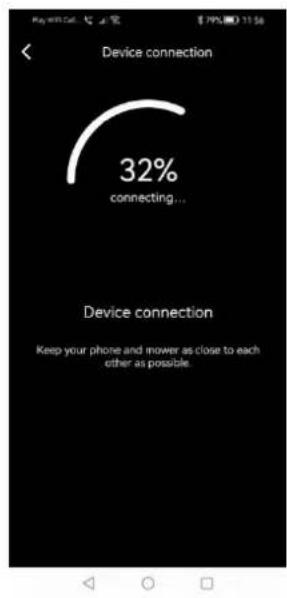

10. Dotknij nazwy urządzenia, aby połączyć się z kosiarką. Możesz zobaczyć postęp połączenia. Gdy postęp osiągnie 100%, oznacza to, że inteligentny robot koszący został pomyślnie połączony z telefonem.

Nazwij lub usuń urządzenie

• Aby usunąć kosiarkę, która została już dodana do aplikacji, przesuń palcem w lewo po nazwie urządzenia, a następnie naciśnij „Usuń”.
• Aby nazwać podłączone urządzenie, przytrzymaj nazwę urządzenia i postępuj zgodnie z instrukcjami na ekranie, aby zmienić nazwę.

Konfiguracja inteligentnej kosiarki

Gdy telefon po raz pierwszy łączy się z urządzeniem, G2 MOW wymaga wykonania kilku kroków, aby upewnić się, że jest to właściwe urządzenie. Kolejne połączenia z urządzeniem nie wymagają żadnych dalszych działań, chyba że zmieniłeś telefon lub dodajesz nowe urządzenie. Aby skonfigurować swoją kosiarkę:

1. Dotknij dodaną inteligentną kosiarkę na liście urządzeń.
2. Pojawi się komunikat „Oczekiwanie na potwierdzenie urządzenia”.
3. Naciśnij przycisk OK na urządzeniu koszącym.

Funkcje i operacje ekranu głównego

Gdy aplikacja jest połączona z kosiarką, możesz uzyskać dostęp do ekranu głównego aplikacji, aby korzystać z kluczowych funkcji. Poniżej opisano funkcje i operacje:

• Stan pracy i wyświetlanie baterii

Główny interfejs aplikacji wyświetla podstawowe informacje o stanie podłączonego urządzenia. Możesz zobaczyć

pozostały procent baterii podłączonego urządzenia w górnej części ekranu, w formacie liczbowym. Na przykład, bieżące urządzenie ma 100% naładowania baterii. Poniżej wskaźnika baterii możesz zobaczyć bieżący stan podłączonego urządzenia. Dostępne są trzy możliwe statusy: ładowanie, tryb gotowości lub praca.

- Instrukcje

Główny interfejs aplikacji wyświetla podstawowe informacje o stanie podłączonego urządzenia. Możesz zobaczyć pozostały procent baterii podłączonego urządzenia w górnej części ekranu, w formacie liczbowym. Na przykład, bieżące urządzenie ma 100% naładowania baterii. Poniżej wskaźnika baterii możesz zobaczyć aktualny stan podłączonego urządzenia. Dostępne są trzy możliwe statusy: ładowanie, tryb gotowości lub praca.

- Instrukcje

Aby uzyskać dostęp do metod operacyjnych i odpowiednich środków ostrożności dotyczących inteligentnej kosiarki, naciśnij „Instrukcje” na ekranie głównym. Aby powrócić do ekranu głównego, naciśnij przycisk „Wstecz” w lewym górnym rogu.

• Ustaw unikanie przeszkód ultradźwiękowych i wybierz poziomy czułości

Unikanie przeszkód ultradźwiękowych, jak sama nazwa wskazuje, wykorzystuje zasadę fal ultradźwiękowych do omijania przeszkód. Określenie odległości do obiektu polega na pomiarze czasu między emisją a odbiorem fal ultradźwiękowych, a następnie obliczeniu odległości przy użyciu prędkości dźwięku (340 m/s). W ruchu kosiarka wykorzystuje określone strategie omijania przeszkód. Wyposażona w dwa czujniki ultradźwiękowe maszyna może wykrywać zarówno statyczne, jak i poruszające się przeszkody na swojej drodze. Wykrywa przeszkody w promieniu pół metra i podejmuje kroki, aby je ominąć.

Aby zarządzać statusem unikania przeszkód ultradźwiękowych:

1. Naciśnij przełącznik unikania przeszkód ultradźwiękowych. System oferuje trzy stany: WYŁ. (OFF), Niska czułość (Low Sensitivity – odpowiednia dla środowisk o wysokiej temperaturze lub obszarów z dużą ilością chwastów) oraz Wysoka czułość (High Sensitivity – odpowiednia dla środowisk o niskiej temperaturze lub stosunkowo płaskich, trawiastych obszarów).
2. Wybierz status unikania przeszkód ultradźwiękowych, zgodnie ze swoimi potrzebami.

• Aktywacja i dezaktywacja czujnika deszczu

Aby kontrolować funkcję czujnika deszczu podłączonego urządzenia:

- Naciśnij „Rain Sensor” w głównym interfejsie. Ikona czujnika deszczu zmienia się na niebieską, co oznacza, że czujnik jest aktywny. Gdy czujnik deszczu jest aktywny i kosiarka wykrywa deszczowe warunki, zatrzymuje pracę i wraca do stacji dokującej.

- Naciśnij „Rain Sensor” ponownie, aby go wyłączyć. Czerwona kreska na ikonie wskazuje, że czujnik deszczu jest wyłączony. Gdy czujnik deszczu jest wyłączony, urządzenie ignoruje sygnały deszczu i kontynuuje pracę bez przerwy.

Wybierz obszar koszenia

Aby wybrać odpowiedni zakres koszenia dla optymalnej wydajności robota koszącego:

1. Naciśnij „Moving Area” w głównym interfejsie.
2. Przewiń opcje i wybierz odpowiedni obszar koszenia.
3. Naciśnij „Set Done”, aby ustawić obszar koszenia urządzenia. Po zakończeniu ustawienia aplikacja automatycznie wraca do głównego interfejsu.

Ustaw godziny pracy i częstotliwość

Możesz skonfigurować codzienne godziny pracy i częstotliwość działania inteligentnej kosiarki.

Aby skonfigurować codzienne godziny pracy:

1. Naciśnij „Next Working” na ekranie głównym. Na ekranie czasu „Start” wskazuje rozpoczęcie pracy urządzenia, a „End” oznacza czas, w którym urządzenie przestanie pracować.

2. Aby wybrać dni tygodnia (od poniedziałku do niedzieli), w których urządzenie ma działać, naciśnij biały przełącznik po prawej stronie. Biały punkt przesunie się w prawo, zmieniając kolor na zielony. To oznacza, że jest wybrany.

3. Naciśnij „SET DOWN“, aby zapisać ustawienia.

Aby ustawić częstotliwość pracy na tygodniową, dwa razy w tygodniu lub miesięczną:

1. Wybierz tryb pętli: Tygodniowy, 2 Tygodnie lub Miesięczny. Kółko po lewej stronie opcji zmienia kolor na zielony, co oznacza, że tryb jest wybrany.
2. Naciśnij „SET DOWN”, aby zapisać ustawienia.

Ustaw unikanie przeszkód ultradźwiękowych i wybierz poziomy czułości

Możesz zdalnie sterować inteligentną kosiarką za pomocą trzech przycisków na ekranie głównym.

1. Naciśnij „START”, aby przesunąć kosiarkę z doku ładującego i rozpocząć pracę. (Uwaga: naciśnięcie „START” aktywuje kosiarkę, gdy znajduje się na doku ładującym. Nie aktywuje kosiarki, która nie znajduje się na doku).
2. Naciśnij „STOP”, aby zatrzymać wszystkie działania kosiarki.
3. Naciśnij „HOME”, aby zakończyć koszenie i odesłać kosiarkę do stacji dokującej.

Aktualizacja OTA

Możesz wybrać aktualizacje oprogramowania układowego i inne aktualizacje za pomocą interfejsu aktualizacji OTA. Aby zaktualizować:

1. Naciśnij ikonę aktualizacji w prawym górnym rogu ekranu głównego.
2. Wybierz aktualizacje dla aplikacji systemu robota lub systemu stacji ładującej.

Podczas procesu aktualizacji nie wykonuj innych operacji, ponieważ może to spowodować przerwanie aktualizacji i awarię urządzenia. Cały proces aktualizacji trwa zwykle około trzech minut.

CZYSZCZENIE, KONSERWACJA I PRZECHOWYWANIE

Po zakończeniu pracy należy urządzenie oczyścić z resztek trawy, kurzu i pyłu.

UWAGA! Zawsze upewnij się, że urządzenie jest wyłączone i odłączone od zasilania (wyjęty jest akumulator) przed przystąpieniem do przeglądu lub konserwacji.

Przy pomocy delikatnej szczotki, pędzelka lub szmatki należy oczyścić obudowę z pyłu, można oczyścić robota przy pomocy spreżonego powietrza.

Dopuszczalne jest czyszczenie wilgotną szmatką, jednak pod warunkiem natychmiastowego osuszenia urządzenia bezpośrednio po tej czynności. Elementy metalowe należy zabezpieczać olejem.

Regularnie czyścić otwory wentylacyjne sprężonym suchym powietrzem. Nie wolno wkładać do otworów wentylacyjnych ostrych przedmiotów.

Po zakończeniu pracy należy:

• Przetrzeć otwory wentylacyjne i pozostawić wolne od zanieczyszczeń.
• Przetrzeć robota za pomocą suchej szmatki.

Czyścić należy zarówno obudowę jak i spód robota do koszenia trawy.

Czyszczenia i konserwacji wymaga również stacja dokująca, zwłaszcza wtedy, gdy robot miał kontakt z mokrą lub bardzo soczystą trawą.

UWAGA! Nigdy nie należy używać agresywnych lub żrácych detergentów do czyszczenia, ponieważ mogą one uszkodzić plastikowe części urządzenia. Niedopuszczalne jest mycie robota strumieniem wody, woda może uszkodzić części elektryczne maszyny.

Środki czyszczące i rozpuszczalniki takie jak: benzyna, czterochlorek węgla, chlorowane rozpuszczalniki czyszczące, amoniak i domowe detergenty, które zawierają amoniak mogą uszkodzić elementy plastikowe.

UWAGA! Robota do koszenia trawy należy przechowywać w dobrze wentylowanym pomieszczeniu w suchym, niezakurzonym miejscu.

Należy przechowywać tylko sprawne urządzenie; przed składowaniem należy usunąć usterki.

Wymiana ostrzy tnacych

Przed wymianą ostrzy tnących należy wyłączyć zasilanie robota koszącego i założyć rękawice ochronne.

Należy odwrócić robota i usunąć wszystkie obce obiekty, np. trawę, która zgromadziła się wokół tarczy ostrzy.

Ostrza należy sprawdzać regularnie co miesiąc i wymieniać je natychmiast, gdy się zużyją.

Żeby wymienić ostrze należy odkręcić śruby, usunąć zużyte ostrza, nasadzić nowe ostrza i przykręcić je śrubami.

Należy upewnić się, że ostrza mogą się obracać i działają poprawnie.

Żywotność baterii

W przypadku długotrwałego przechowywania robota zaleca się ładowanie akumulatora co dwa miesiące, aby zachować jak najlepszy stan.

Długie okresy nieużywania, a także ekstremalne temperatury (bezpośrednie nasłonecznienie kosiarki lub zima na zewnątrz) znacznie ograniczą żywotność baterii. Dlatego należy chronić swoją kosiarkę automatyczną przed ekstremalnymi temperaturami, zabrać ją na zimę i od czasu do czasu doładować.

Akumulator może być wymieniony tylko przez profesjonalny serwis.

Przygotowanie akumulatora do recyklingu

• Zabezpieczyć terminal akumulatora wytrzymała taśmą izolacyjną.
• UWAGA! Nie wolno próbować niszczyć lub rozłączać akumulatora czy też usuwać którego kolwiek z jego komponentów.
• Przechowywać poza zasięgiem dzieci.
• Niestosowanie się do powyższych ostrzeżeń może doprowadzić do pożaru i/lub poważnych obrażeń.

TRANSPORT

• Wyłącz robota do koszenia trawy przed przemieszczaniem go po innych niż trawiaste powierzchniach i gdy jest transportowany do miejsca koszenia i z powrotem.
• Przed transportem robota wyjmij i zabezpiecz akumulator.
• Do transportu robota należy zabezpieczyć pasami transportowymi, a jeżeli to możliwe, transportuj robota do koszenia trawy w oryginalnym opakowaniu.
• Podczas transportu postępuj rozważnie pamiętając, że ostrza noży robota są bardzo ostre.

PRZEGLĄDY I DIAGNOZOWANIE PROBLEMÓW

Etap	Problem	Możliwa przyczyna	Rozwiązanie problemu
Przygotowywanie.	Robot nie wyjeźdża ze stacji dokującej.	Stacja dokująca – lampka LED świeci na czerwono.	Sprawdź połączenie robota z okablowaniem ograniczającym.
		Stacja dokująca – lampka LED miga na zielono.	Robot nie jest w pełni naładowany.Kontynuuj ładowanie, aż wskaźnik LED zacznie świecić stałym zielonym światłem.
		Błedna instalacja stacji dokującej.	Strzałka „IN” na stacji dokującej powinna wskazywać na obszar roboczy.
		Nadmiar drutu zwija się pod stacją dokującą.	Skróć okablowanie, aby uniknąć skrzyżowań (zakłóceń sygnału).
		Korozja na płytach miedzianych.	Oczyścić płytki miedziane szorstką szmatką, a w razie potrzeby papierem ściernym o gradacji min. 1200.
		Styki ładujące na stacji dokującej nie są prawidłowo podłączone do miedzianych płytek robota. Stacja dokująca nie jest usytuowana na równej powierzchni.	Osadź prawidłowo stację na suchej i równej powierzchni.
		Czujnik deszczu włączony.	Wyczyść / wytrzyj 2 metalowe styki spirytusem.
	Tor ruchu robota jest nieprawidłowy, maszyna porusza się inaczej niż po wyznaczonej trasie.	Funkcja wykrywania przewodu ograniczającego działa nieprawidłowo. Muszą istnieć jakieś obce sygnały interferencyjne wokół, jak np. kable wysokiego napięcia pod ziemia, sprzęt elektryczny dużej mocy itp.	Należy sprawdzić i ewentualnie zmienić trasę pracy robota.Należy oddalić trasę urządzenia od czynników zakłócających.
		Najbliższy przewód graniczny robota sąsiada jest położony bliżej niż 1 m od przewodu Twojego robota.	Wyreguluj przewód graniczny, aby robot mógł normalnie wykrywać sygnał.
	Styki robota nie mają kontaktu ze stykami stacji dokującej.	Stacja dokująca nie jest usytuowana na równej powierzchni.	Osadź prawidłowo stację na suchej i równej powierzchni.
Pierwsze użycie	Robot zatrzymuje się, a wskaźnik poziomu naładowania akumulatora pokazuje jedną linię.	Akumulator jest rozładowany.	Zabierz robota z powrotem do stacji dokującej i pozwól mu się naładować.Uwaga: Jeśli wskaźnik LED robota świeci stałym zielonym światłem, bateria jest naładowana. Jeśli robot świeci migającym zielonym światłem przez ponad 2 godziny, akumulator jest uszkodzony lub nie ma kontaktu między stykami robota i stacji dokującej.
	Robot przejeżdża przez przewód graniczny i zatrzymuje się w jego pobliżu.	Koła, zwłaszcza tylne koła napędowe, pokryte są błotem i innymi zanieczyszczeniami, powodują słabą przyczepność.	Oczyść koła robota i trawnik.
		Kąt w rogach trawnika jest mniejszy niż 100 stopni.	Zwiększ kąt do minimum 100 stopni za pomocą większej liczby kołków.
		Funkcja sygnału okablowania granicznego nie działa.	Zobacz rozdział „Planowanie”.
Regularna eksploatacja	Duży hałas i wibracje.	Ostrza stępiły się, a system tnący jest niewyważony.	Odwróć lub zmień na nowe ostrza w zależności od sytuacji. Ważne jest, aby jednocześnie odwróć lub wymienić wszystkie ostrza.
		Tarcza tnąca uszkodzona w wyniku uderzenia w twardy przedmiot.	Wymień tarczę tnącą.
		Poluzowały się nakrętki mocujące tarczę tnącą.	Mocno dokręć nakrętki.
		Ciało obce utknęło między wałem ostrza a tarczą.	Zdemontuj dysk tnący i usuń obcy przedmiot
	Robot porusza się, ale nie tnie.	Ustawiona jest zła wysokość koszenia.	Wyreguluj wysokość cięcia i zmieniaj ją w sposób ciągły, aż do uzyskania optymalnej wysokości koszenia.
	Regularny czas pracy po każdym ładowaniu ulega skróceniu.	Brudne styki ładujące stacji dokującej. Brudne styki/miedziane płytki robeta.	Oczyść styki ładujące stacji ładującej i robeta.
		Pojemność akumulatora zmniejszona po jego wielokrotnym ładowaniu i rozładowywaniu.	Wymień akumulator na nowy.
	Robot nie wyjeżdża rutynowo po wcześniejszej aktywacji czujnika deszczu.	Czujnik deszczu pozostaje aktywny.	Wyczyść / wytrzyj dwa metalowe styki spirytusem.
	Robot kręci się wkoło.	Robot nie może znaleźć sygnału.	Sprawdź, czy nie przekroczono maksymalnej zalecanej długości kabla granicznego.
Komunikat	Możliwa przyczyna	Rozwiązanie problemu
E1	Uruchomiono wyłączenie awaryjne.	Uruchom ponownie robota na przewodzie granicznym.
E2	Zadział czujnik podnoszenia.	Sprawdź czy wszystkie koła robota mają kontakt z trawnikiem i czy robot nie ma zablokowanego koła.Uruchom ponownie robota na przewodzie granicznym.
E3	Robot znalazł się poza zasięgiem przewodu do oznaczania obszaru roboczego.	Umieść robota na przewodzie granicznym, uruchom ponownie.
E4	Przewód do oznaczania obszaru roboczego jest przerwany.	Czerwona lampka kontrolna miga? Sprawdź i napraw uszkodzenie. Uruchom ponownie robota na przewodzie granicznym.
E5	Zadział czujnik kolizji.	Usuń przeszkodę. Uruchom ponownie robota na przewodzie granicznym.
E6	Zbyt duży pobór mocy lewego silnika z powodu zbyt wysokiej trawy (>4 cm) i zablokowania lewego koła.	Uruchom ponownie robota na przewodzie granicznym.
E7	Zbyt duży pobór mocy prawego silnika z powodu zbyt wysokiej trawy (>4 cm) i zablokowania prawego koła.	Uruchom ponownie robota na przewodzie granicznym.
E8	Przeciążenie silnika tnącego z powodu zbyt wysokiej trawy (>4 cm) i zablokowania mechanizmu tnącego.	Odblokuł mechanizm tnący i uruchom ponownie na przewodzie granicznym.
E9	Błąd w trakcie ładowania.	Awaria akumulatora, kilkakrotnie włącz / wyłącz robota. Jeśli błąd będzie się powtarzał, skontaktuj się z centrum serwisowym NAC.
E10	Nad- / podnapięcie na akumulatorze.	Akumulator jest zepsuty, skontaktuj się z punktem serwisowym.
E12	Zadział czujnik nachylenia.	Nachylenie przekracza 20 stopni. Uruchom ponownie robota na przewodzie granicznym.
E12	Koło ślizga się.	Trawa jest za wysoka lub mokra. Uruchom ponownie robota na przewodzie granicznym.
E13	Przegrzanie akumulatora.	Poczekaj, aż akumulator ostygnie. Uruchom ponownie robota na przewodzie granicznym.
F1	Robot nie uruchamia się, ale jest sygnał na stacji ładującej.	Sprawdź, czy robot nie wyjechał poza przewód graniczny.Sprawdź, czy przewód graniczny jest prawidłowo podłączony.
F2	Robot nie uruchamia się, brak sygnału na stacji ładującej.	Sprawdź, czy przewód graniczny / zasilacz jest prawidłowo podłączony.
F3	Robot zatrzymał się.	Ustaw robota w stacji dokującej i uruchom.
F4	Zbyt niskie napięcie akumulatora.	Ustaw robota w stacji dokującej, całkowicie naładuj akumulator robota.

UWAGA! Jeśli robot wyłączy się, musi być uruchamiany na stacji dokującej.

GWARANCJA I SERWIS

Zakupiony przez Państwa produkt przeznaczony jest wyłącznie do użytku amatorskiego (hobbystycznego). W przypadku użytkowania elektronarzędzia do innych celów (zarobkowych, zawodowych), spowoduje to utratę odpowiedzialności gwaranta za zakupione urządzenie. Informacje na temat gwarancji oraz sieci serwisowej NAC znajdziesz w dołączonej karcie gwarancyjnej.

Pamiętaj, że po każdym użyciu maszynę należy wyczyścić. Utrzymanie sprzętu w czystości zapewni długotrwałą i niezawodną pracę. Czyszczenie, konserwacja i przeglądy okresowe to nie są naprawy. Autoryzowane serwisy NAC mogą te czynności przeprowadzić w ramach usługi odpłatnej.

Deklaracja zgodności WE

Producent:

nazwa: NAC Sp. z o.o.

adres: Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:

nazwa: Robot do koszenia trawy

model: RLM1500G3-APP-NG

numer seryjny: 028 25 5842524194 0000 000001 – 028 27 5842524194 9999 999999

spełnia zasadnicze wymagania:

• rozporządzenie Parlamentu Europejskiego i Rady (UE) 2023/988 w sprawie ogólnego bezpieczeństwa produktów,
• rozporządzenie Parlamentu Europejskiego i Rady w sprawie maszyn (UE) 2023/1230,
  • dyrektywy maszynowej MD 2006/42/EC,
• dyrektywy dotyczącej hałasu NEE 2000/14/EC załącznik VI oraz 2005/88/EC,
• dyrektywy dotyczącej substancji niebezpiecznych RoHS 2011/65/UE,
• dyrektywy dotyczącej kompatybilności urządzeń radiowych RED 2014/53/UE.

spełnia wymagania następujących norm zharmonizowanych:

• EN IEC 55014-1:2021,
• EN IEC 55014-2:2021,
• EN IEC 61000-3-2:2019+A1,
  ○ EN 61000-3-3:2013+A1+A2,
• EN IEC 62311:2020,
  ○ EN 62479:2010,
• EN 300 220-2 V3.2.1:2018,
• EN 301 489-1 V2.2.2.3:2019,
• EN 301 489-3 V2.1.1:2019,
• EN 303 447 V1.1.1:2017,
• EN 50636-2-107:2015+A1+A2+A3,
• EN 62233:2008.

- EN 60335-1:2012+A11+A13+A1+A14+A2,

Procedury oceny zgodności zrealizowano przy udziale jednostki notyfikowanej:

nazwa: TÜV Rheinland LGA Products GmbH

adres: Tillystraße 2 -90431 Nürnberg, Germany

numer identyfikacyjny: 0197

Osoba upoważniona do sporządzania dokumentacji technicznej:

Adres:

NAC Sp. z o.o.

Al. Krakowska 39,

05-090 Raszyn

Raszyn, 19 grudnia 2024

NAC Sp. z o.o. 05-090 RASZYN, Al. Krakowska 39 tel. [phone], fax: [phone] NIP 5342208485; REG. 015264227

NAC

NEW AMERICAN CONCEPT

GWARANCJA

Szanowni Państwo!

Dziękujemy za dokonanie zakupu naszego produktu i gratulujemy trafnego wyboru. Urządzenie, które Państwo kupiliście, zostało zaprojektowane i wyprodukowane według najnowszych technologii oraz reprezentuje światowe standardy jakości i niezawodności, jednocześnie będąc przyjaznym dla środowiska.

Przypominamy o obowiązku dokładnego zapoznania się z procedurami uruchomienia oraz eksploatacji przed rozpoczęciem korzystania z urządzenia; procedury te są zawarte w dostarczonej z urządzeniem Instrukcji Obsługi.

801 044 450

Infolinia czynna od poniedziałku do piątku w godzinach od 8.00 do 15.00. Koszt połączenia wg stawek operatorów poszczególnych sieci.

Nasza wyspecjalizowana sieć serwisowa służy Państwu wszelką pomocą w zakresie porad technicznych jak i eksploatacyjnych.

Lista autoryzowanych punktów serwisowych: znajduje się na stronie

serwis.nac.com.pl

WARUNKI GWARANCJI

1. Firma NAC gwarantuje sprawne działanie urządzenia zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w Instrukcji Obsługi.
2. Na urządzenie udziela się 24-miesięcznej gwarancji konsumentowi („tj. osobie fizycznej dokonującej z przedsiębiorcą czynności prawnej niezwiązanej bezpośrednio z jej działalnością gospodarczą lub zawodową”) oraz 12-miesięcznej gwarancji przy zakupie przez przedsiębiorcę „(tj. osobę fizyczną, osobę prawną i jednostkę organizacyjną, prowadzącą we własnym imieniu działalność gospodarczą lub zawodową)”. Po tym okresie użytkownik ma prawo do napraw odpłatnych. Z gwarancji wyłączone są akumulatory.
3. Wszystkie uszkodzenia ujawnione w okresie obowiązywania gwarancji wynikające z wad materiałowych, montażowych lub produkcyjnych będą usuwane bezpłatnie.
4. Podstawą do uzyskania ochrony gwarancyjnej jest dowód zakupu urządzenia od Autoryzowanego Dystrybutora sprzętu NAC wraz z podpisanym w dniu sprzedaży drukiem niniejszej karty gwarancyjnej wydanym przez oficjalnego Autoryzowanego Dystrybutora marki NAC. Ochrona gwarancyjna nie będzie udzielana, jeżeli druk gwarancji będzie poświadczony/podstemplowany przez firmę niebędącą Autoryzowanym Dystrybutorem marki NAC. Niniejsza gwarancja obowiązuje na terenie Rzeczypospolitej Polskiej.
5. Wady urządzenia podlegające gwarancji będą usuwane w terminie do 14 dni roboczych od daty przyjęcia w Autoryzowanym Serwisie NAC. Termin ten może ulec wydłużeniu do 30 dni roboczych w wyjątkowych przypadkach.
6. Z przyczyn niezależnych od Gwaranta wskazany powyżej termin może ulec wydłużeniu, w szczególności gdy produkt wymaga dodatkowej weryfikacji/ekspertyzy lub wystąpią okoliczności mające postać siły wyższej uniemożliwiającej jego zachowanie np.: powódź, pożar, strajki, klęski żywiołowe, restrykcje importowe itp.
7. W zakres gwarancji nie wchodzą czynności takie jak: montaż, konserwacja, obsługa okresowa regulacja i czyszczenia, a także przeglądy, wymiana oleju i filtrów wraz z materiałami i częściami użytymi do w/w czynności. Czynności te mogą być wykonane odpłatnie. Gwarancja nie obejmuje naturalnego zużycia lub pogorszenia działania akumulatorów wynikającego z normalnego użytkowania.
8. W celu usunięcia wad lub uszkodzeń urządzenie wraz z dowodem zakupu i ważną kartą gwarancyjną należy dostarczyć do: najbliższego Autoryzowanego Serwisu lub skorzystać z wygodnego systemu „door to door” lub do miejsca zakupu. Urządzenie powinno zostać uprzednio oczyszczone. Serwis/sklep może odmówić naprawy urządzenia nieoczyszczonego. Jeżeli urządzenie ma zostać wysłane, przed przekazaniem go kurierowi lub sprzedawcy należy bezwzględnie wyłać z niego płyny eksploatacyjne (paliwo i olej). Opakowanie musi zapewnić bezpieczny transport, zaleca się opakowanie oryginalne.
9. Sposób realizacji reklamacji ustala gwarant. Gwarant nie ma obowiązku dostarczenia urządzenia zastępczego na czas naprawy gwarancyjnej.
10. Gwarancja ta obowiązuje pod warunkiem, że urządzenie jest prawidłowo eksploatowane, konserwowane i obsługiwane zgodnie z dołączona instrukcją obsługi.
11. Użytkownik jest obowiązany do natychmiastowego zaniechania użytkowania uszkodzonego urządzenia. Kontynuacja pracy uszkodzonym urządzeniem może powodować powstanie kolejnych usterek oraz zagrażać zdrowiu lub życiu użytkownika lub osób trzecich.
12. Gwarancją nie są objęte uszkodzenia powstałe w wyniku: uszkodzeń mechanicznych, niewłaściwego użytkowania, dokonywania modyfikacji oraz napraw dokonanych przez osoby nieupoważnione. Dotyczy to również zamontowania i używania niewłaściwych części oraz filtrów, smarów, olejów, paliw.
13. Zniszczenie plomb gwarancyjnych, o ile są, lub tabliczki znamionowej z numerem seryjnym, może być podstawą do odrzucenia gwarancji.
14. Gwarancja nie obejmuje wad powstałych na skutek uderzenia pioruna, pożaru, powodzi i innych klęsk żywiołowych.
15. Gwarancji nie podlegają elementy eksploatacyjne i ulegające naturalnemu zużyciu podczas pracy i podlegające kontroli stanu przez użytkownika takie jak: paski klinowe, żarówki, filtry, świece zapłonowe, koła jezdne, noże i ostrza tnące, uchwyty noży, głowice żyłkowe, łańcuchy tnące, prowadnice łańcucha, linki sterownicze, wpusty i kołki przeciążeniowe.
16. Firma NAC nie odpowiada za bezpośrednie lub pośrednie szkody, straty bądź koszty wynikłe z zastosowania, bądź brakiem możliwości zastosowania urządzenia do jakiegokolwiek celu.
17. Jeżeli przed przystąpieniem do naprawy konieczne jest przeprowadzenie czynności związanych z konserwacją urządzenia to Serwis/sklep może przeprowadzić takie czynności odpłatnie za zgodą użytkownika/reklamującego.
18. Jeżeli podczas naprawy stwierdzono konieczność wymiany elementów związanych z bezpieczeństwem użytkowania lub osób trzecich (m.in. ostrza tnące, łańcuchy, prowadnice, osłony elementów tnących i inne związane z bezpieczeństwem), to serwis jest zobowiązany do wymiany tych elementów nawet wtedy, gdy wiąże się to z koniecznością pobrania opłat za zgodą użytkownika/reklamującego. W przypadku odmowy serwis zwrócić produkt bez dokonania jakichkolwiek napraw.
19. Gwarancja nie obejmuje ewentualnych szkód wyrządzonych przedmiotom lub osobom.
20. Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego będącego osobą fizyczną wynikających z przepisów o niezgodność towaru z umową za wady rzeczy sprzedanej.

Nazwa sprzętu *

Model *

Data sprzedaży *

Nr fabryczny urządzenia *

Nr fabryczny silnika

Oświadczam, że zapoznałem się z instrukcją obsługi oraz kartą gwarancyjną. Zakupiony sprzęt otrzymałem sprawny, kompletny, wraz z dowodem zakupu.

Czytelny podpis nabywcy ....

Pieczątka i czytelny podpis sprzedawcy *1

* Wypełnia sprzedawca

*1 Oświadczam, że jestem oficjalnym Autoryzowanym Dystrybutorem sprzętu NAC.

Złożenie oświadczenia niezgodnego ze stanem faktycznym przez podmiot niebędący autoryzowanym Dystrybutorem sprzętu NAC może skutkować odpowiedzialnością karną sprzedawcy na podstawie art. 271 i art. 286 Kodeksu Karnego.

LP.	Daty	Opis naprawy	Pieczątka zakładu
	Data zgłoszenia sprzętu
	Data zakończenia naprawy
	Data wydania sprzętu
	Data zgłoszenia sprzętu
	Data zakończenia naprawy
	Data wydania sprzętu
	Data zgłoszenia sprzętu
	Data zakończenia naprawy
	Data wydania sprzętu
	Data zgłoszenia sprzętu
	Data zakońсzenia naprawy
	Data wydania sprzętu

Drogi Kliencie,

w sprawach związanych z obsługą gwarancyjną oraz serwisową kontaktuj się z nami przez stronę internetową

serwis.nac.com.pl

ZNAJDŹ NAS

Zdjęcia i opisy z niniejszej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170 kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Niniejsza instrukcja nie wskazuje cech nabytego przez Państwa urządzenia, którego dotyczy instrukcja, w zakresie, w jakim nie mają one wpływu bezpośrednio na sposób korzystania z niego, a tym samym szczegółowe dane techniczne wskazane w instrukcji mogą ulec zmianie, za co firma NAC nie ponosi odpowiedzialności.
