INSTRUKCJA OBSŁUGI SMART BA-2571 NAC

Serwis Centralny - Magazyn

Strobów 2E, 96-100 Skierniewice

tel. [phone]

serwis.nac.com.pl, [e-mail]

Uwaga!

Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Urządzenie przeznaczone jest do obsługi terenów przydomowych.

Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Instrukcja oryginalna – 2025

DANE TECHNICZNE

ROBOT DO KOSZENIA TRAWY
Typ, model	BA-2571
Napięcie znamionowe	20 V DC
Prędkość obrotowa	3100 / min
Szerokość koszenia	220 mm
Wysokość koszenia	25 – 60 mm, 8 pozycji

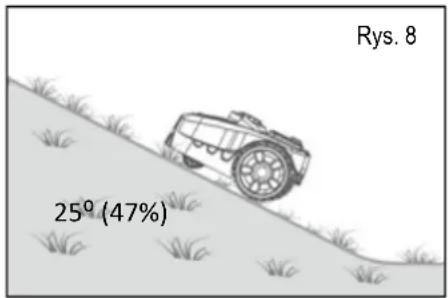

Maksymalne nachylenie	25° (47%)
Klasa ochronności elektrycznej	III
Maksymalna powierzchnia robocza	1000 m2
Prędkość jazdy	0,32 m/s
Akumulator	20V, Li-lon, 4000 mAh
Zmierzony poziom mocy akustycznej LWA	64 dB(A); K = 1,88 dB(A)
Gwarantowany poziom mocy akustycznej LWA	66 dB(A)
Poziom ciśnienia akustycznego LpA	60 dB(A); K = 1,88 dB(A)
Czas ładowania akumulatora	ok. 70 min
Ochrona IP	IPX4
Masa (robot + akumulator)	9 kg
Ładowarka
Typ, model	SF-20
Napięcie zasilania i częstotliwość	230-240 VAC, 50 Hz
Prąd znamionowy	1,5A
Wydajność ładowarki
Napięcie ładowania	22 V DC
Klasa ochronności elektrycznej	II
Maksymalny prąd ładowania	2,5 A
Rok produkcji	2025

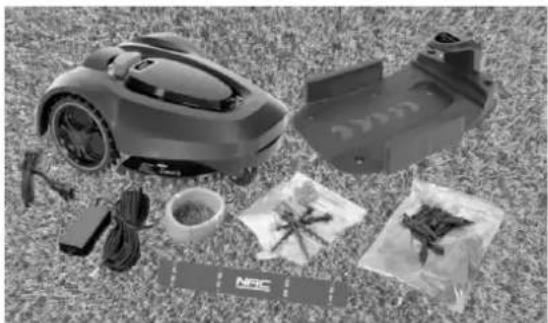

W skład urządzenia wchodzą:

• robot do koszenia trawy,
  • stacja dokująca i 4 śruby mocujące,
• ładowarka baterii akumulatorowej,

• 6 gwoździ mocujących,

• linka do oznaczania obszaru roboczego (180 m),
  • zaciski przewodu (250 szt.)

• instrukcja obsługi, deklaracja zgodności WE, warunki gwarancji, karta gwarancyjna.

SPIS TREŚCI

Dane techniczne 2

Spis treści 3

Opis stron graficznych i piktogramów 3

Ogólne przepisy bezpieczeństwa 4

Szczegółowe przepisy bezpieczeństwa 6

Informacja o wpływie na zdrowie substancji znajdujących się wewnątrz urządzenia 8

Informacja o wpływie na środowisko substancji znajdujących się wewnątrz urządzenia 8

Informacja o systemie zbierania zużytego sprzętu elektrycznego i elektronicznego oraz roli gospodarstwa domowego 8

Bezpieczeństwo i odpowiedzialność producenta 9

Ryzyko resztkowe 9

Zastosowanie 9

Przed pierwszym uruchomieniem 9

Obsługa 14

Czyszczenie, konserwacja i przechowywanie 26

Transport 27

Przegład i diagnozowanie problemów 27

Gwarancja i serwis 27

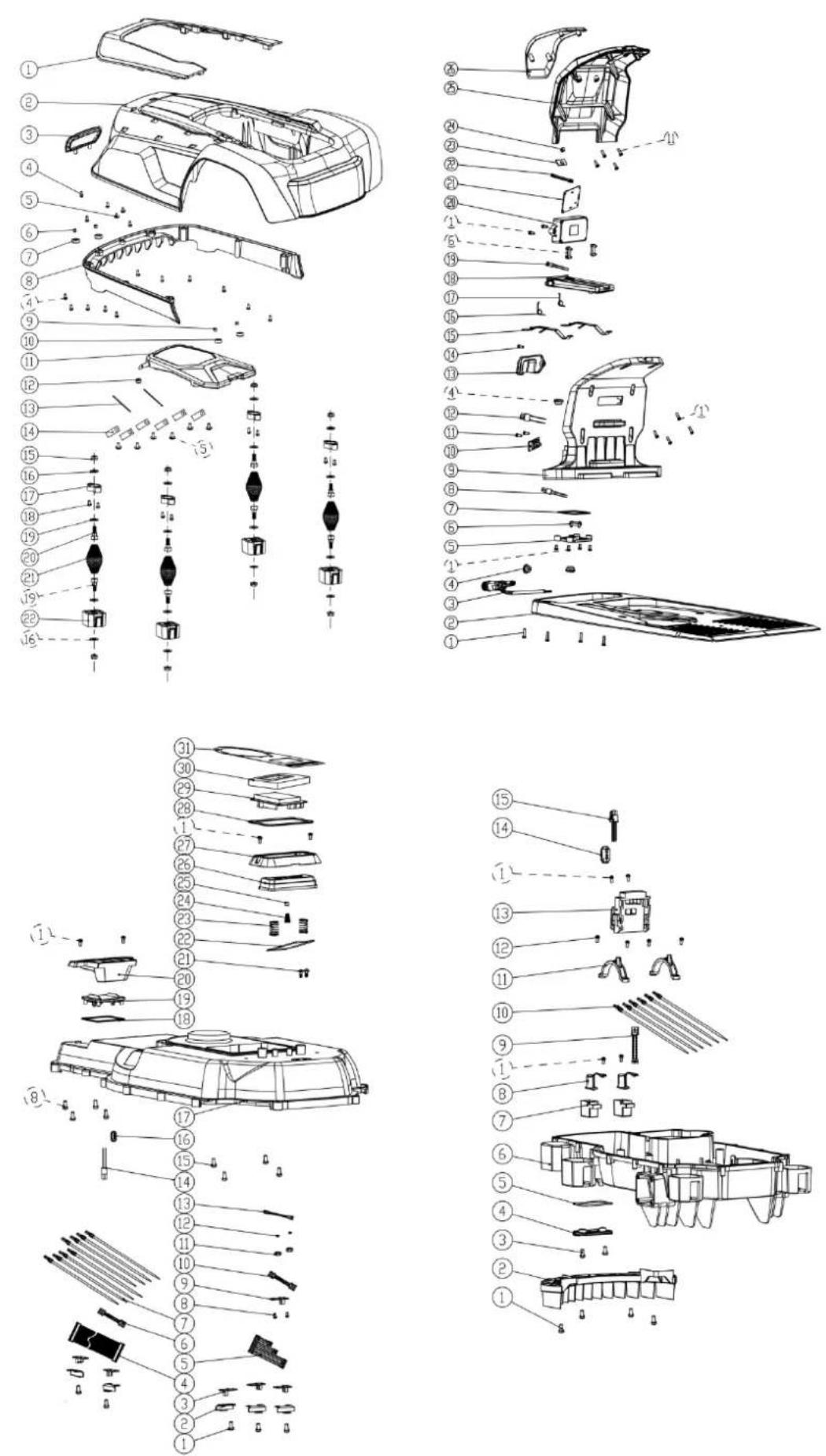

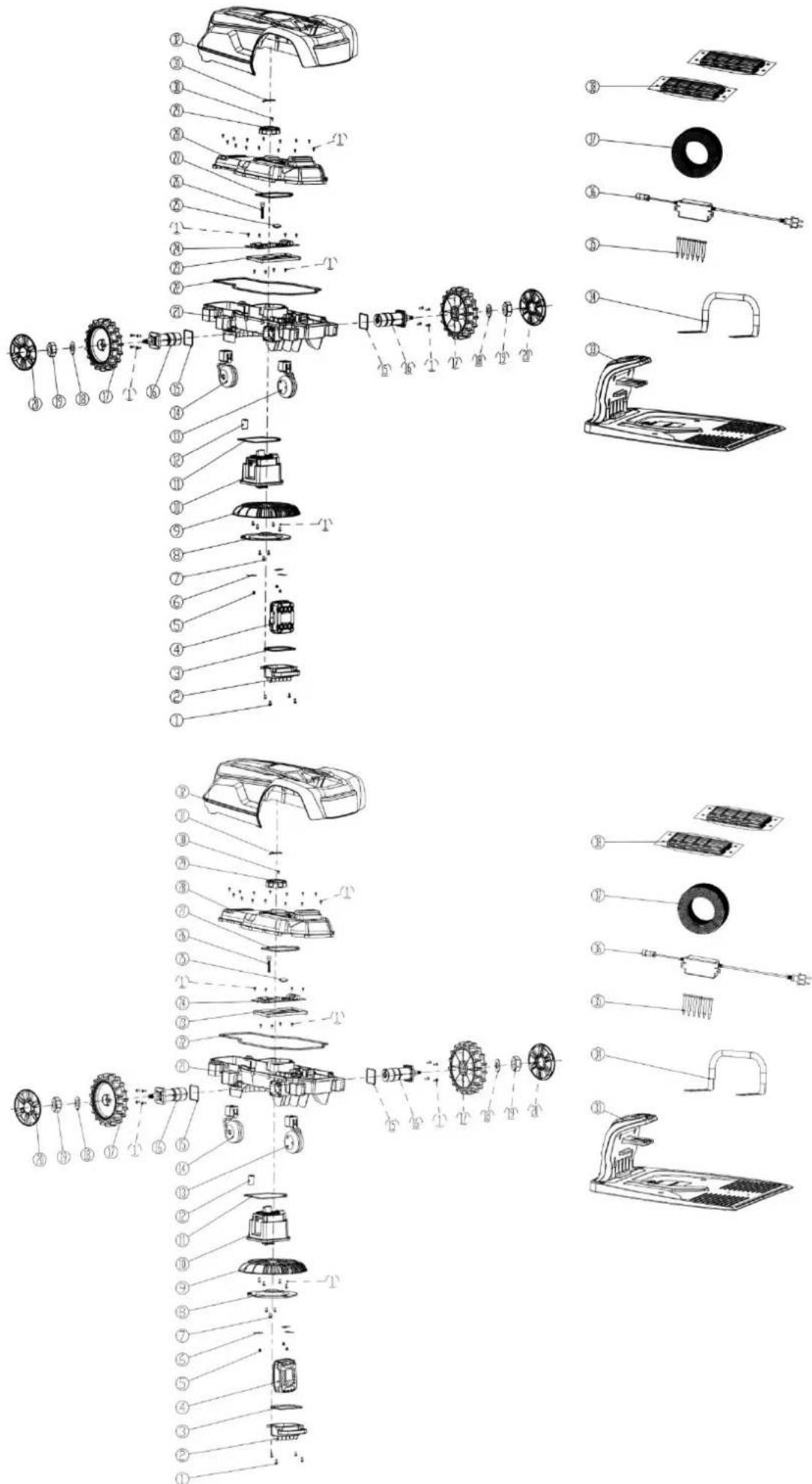

Schematy złożeniowe 28

Notatki 30

Deklaracja zgodności 32

Warunki gwarancji 34

Karta gwarancyjna 35

OPIS STRON GRAFICZNYCH I PIKTOGRAMÓW

1. Uwaga! Niebezpieczeństwo. Zachowaj szczególną ostrożność. Ważne!
2. Przeczytaj instrukcję i przestrzegaj ostrzeżeń.
3. Sprzęt przechowuj poza zasięgiem dzieci.
4. Nie siadaj ani nie przewoź dzieci na robocie do koszenia trawy.
5. Uwaga! Trzymaj ręce i stopy z dala od wirujących elementów.
6. Przed rozpoczęciem pracy należy sprawdzić i oczyścić teren.
7. Niebezpieczeństwo zranienia przez wyrzucane przez pracujące urządzenie obiekty. Zachować dystans od osób postronnych min. 15 m.
8. Zachować bezpieczną odległość od budynków.
9. Nie wrzucać do ognia
10. Uwaga! Utrzymuj ręce i stopy z dala od ostrzy noża.
11. Robota można uruchomić po prawidłowym podłączeniu klucza bezpieczeństwa.
12. Druga klasa ochronności elektrycznej ładowarki.
13. Maksymalna temperatura otoczenia, przy jakiej urządzenie może bezpiecznie pracować.
14. Przed rozpoczęciem czyszczenia, naprawy lub kontroli urządzenia upewnij się, że ostrze i wszystkie części ruchome zatrzymały się.
15. Nie wrzucać do wody.
16. Nóż obraca się jeszcze chwilę po wyłączeniu robota. Nie podnoś ani nie przenoś robota, której nóż nie jest całkowicie zatrzymany.
17. Urządzenie nie może pracować podczas deszczu i dużej wilgotności powietrza.
18. Nie wyrzucaj urządzeń elektrycznych w postaci niesegregowanych odpadów komunalnych. Wszystkie zużyte już produkty elektryczne i elektroniczne muszą być składowane w specjalnie przeznaczonym do tego punkcie. To wymaganie ma zastosowanie we wszystkich krajach Unii Europejskiej. Takich produktów nie wolno umieszczac razem z nieposortowanymi odpadami komunalnymi. Przy wymianie starych urządzeń na nowe, detalista jest prawnie zobowiązany do odebrania starego urządzenia do zbycia przynajmniej bezpłatnie.

NAC SMART BA-2571 Max 20 V 3100/min 25-60 mm 22 cm 9 kg IPX4 CE LWA 66 dB CER MAX 20 V / MAX BY: 100000000000 BY: 100000000000

Tabliczka znamionowa znajdująca się na robocie

NACSMART ST-20V Input: 22 V = 2,5 A 2,3 kg IPX4 Output: 21 V = 2,4 A CE NAC Sp. 2 o.o., AL krawowska 89, 08-090 Apesyn 2026

Tabliczka z danymi na stacji dokującej

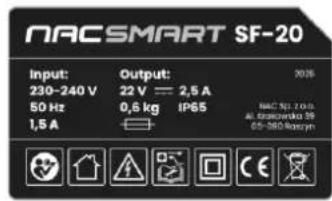

NACSMART SF-20 Input: Output: 2026 230-240 V 22 V = 2,5 A 50 Hz 0,5 kg IP65 1,5 A MAC SP: 7.0 g AL GROVATO 59 65-380 Macroyn

Tabliczka z danymi na ładowarce

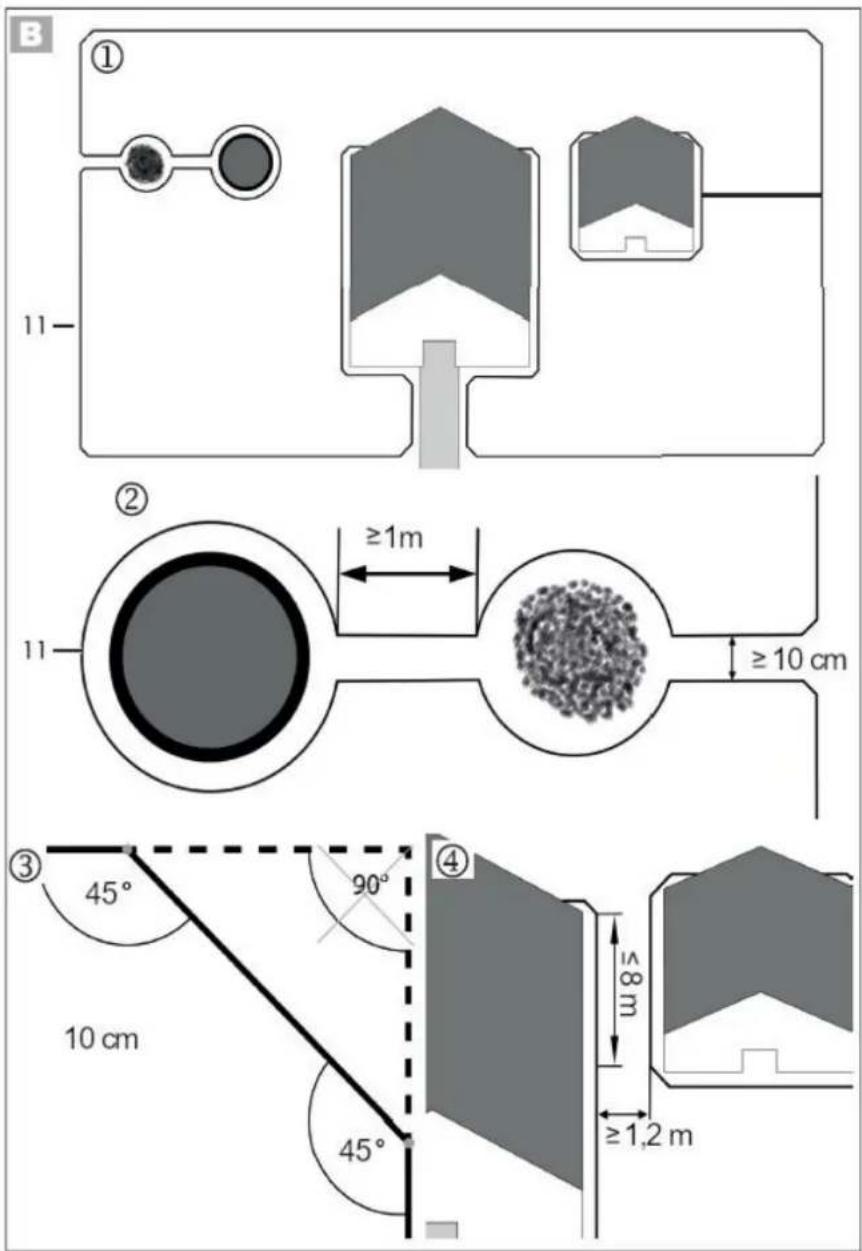

Zasady podpinania przewodu

Tabliczka znamionowa jest umieszczona na obudowie urządzenia. Informacje zawarte na tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych.

Niniejszą instrukcję należy traktować jako nieodłączną część urządzenia. Powinna ona być przechowywana w przewidzianym dla niej miejscu, tak aby była łatwo dostępna. Należy pamiętać, aby w przypadku odsprzedaży urządzenia lub jego przekazania innej osobie instrukcję tę przekazać nowemu właścicielowi lub użytkownikowi.

Uwaga! Urządzenie nie będzie działać na trawnikach, pod którymi została rozłożona metalowa siatka na krety.

OGÓLNE PRZEPISY BEZPIECZEŃSTWA

Zasady bezpieczeństwa dla maszyn i urządzeń z silnikiem elektrycznym

Urządzenie uważa się za odpowiednie do użytkowania w krajach, w których występuje klimat umiarkowany, równomiernie wilgotny. Może być ono również użytkowane w innych krajach.

OSTRZEŻENIE!

√ Przeczytaj dokładnie instrukcję. Zapoznaj się z przepisami bezpieczeństwa dla urządzeń zasilanych elektrycznie oraz z układami sterowniczymi i prawidłowym użytkowaniem urządzenia.
√ Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.
√ Zachowaj niniejszą instrukcję, aby móc skorzystać z niej w przyszłości.
√ Niniejsze urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub osoby niemające doświadczenia lub znajomości urządzenia, chyba, że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania urządzenia, przekazaną przez osoby odpowiadające za ich bezpieczeństwo.
√ Nie pozwalaj obsługiwać urządzenia dzieciom, młodzieży do lat 16 i osobom niezapoznanym z instrukcją obsługi urządzenia.

Bezpieczeństwo w miejscu pracy

• W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złę oświetlenie przyczynia się do wypadków.
• Nie należy używać urządzenia zasilanego elektrycznie w środowiskach wybuchowych, tworzonych przez łatwo palne ciecze, gazy lub pyły. Urządzenie może wytwarzać iskry, które mogą zapalić pył lub opary.
• Nie należy dopuszczać dzieci i obserwatorów do miejsc, w których używa się urządzeń z silnikiem napędzanym elektrycznie. Rozproszenie uwagi może spowodować utratę kontroli nad urządzeniem. Sprzęt ogrodowy zasilany elektrycznie pozostawiać z dala od osób postronnych.
• Operator lub użytkownik jest odpowiedzialny za wypadki lub występujące zagrożenia wobec innych osób lub otoczenia.

Bezpieczeństwo elektryczne

Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. Brak przeróbek we wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.

• Należy unikać dotykania powierzchni uziemionych lub zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.

• Nie należy narażać urządzeń zasilanych elektrycznie na działanie deszczu lub warunków wilgotnych. W przypadku przedostania się do elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.

• Nie należy nadwyrężać przewodów przyłączeniowych. Nigdy nie należy używać przewodu przyłączeniowego do przenoszenia, ciągnięcia sprzętu zasilanego elektrycznie lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub zapłatane przewody przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.

• W przypadku, gdy elektronarzędzie używa się na zewnątrz pomieszczeń, przewody przyłączeniowe należy przedłużać przedłużaczami przeznaczonymi do pracy na zewnątrz pomieszczeń. Używanie takiego przedłużacza zmniejsza ryzyko porażenia prądem elektrycznym.
• Jako ochronę przed porażeniem przez napięcie zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym. Sprzęt należy zasilać poprzez urządzenie różnicowoprądowe o prądzie znamionowym nieprzekraczającym 30 mA.
  Uwaga: termin „urządzenie różnicowoprądowe (RCD)” można zastąpić terminem „wyłącznik prądu ziemnozwarciowego (GFCI)” lub „wyłącznik prądu upływowego (ELCB)”.
• Trzymać narzędzie elektryczne za izolowaną część obudowy, gdyż w czasie pracy część robocza może uszkodzić ukryty przewód elektryczny lub jego własny. Kontakt narzędzia z przewodem pod napięciem może doprowadzić do porażenia elektrycznego operatora.
• Przed przystąpieniem do pracy sprawdź przewód zasilający. Nie przystępuj do pracy, jeżeli przewód zasilający lub przedłużacz są przetarte, przecięte lub w inny sposób uszkodzone.
• Jeżeli podczas użytkowania przewód zasilający ulegnie uszkodzeniu należy wyłączyć urządzenie i wyciągnąć wtyczkę z gniazda sieciowego.
• Urządzenia pracujące w I klasie ochronności elektrycznej muszą być podłączone do instalacji elektrycznej z bolcem ochronnym. Takie rozwiązanie jest konieczne dla bezpieczeństwa użytkownika.

Bezpieczeństwo osobiste

• Należy być przewidującym, obserwować, co się robi i zachowywać rozsądek podczas pracy sprzętem o napędzie elektrycznym. Nie należy używać sprzętu, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.
• Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpowiednich warunkach wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy obrażenia osobiste.
• Należy unikać niezamierzonego rozruchu. Przed przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora należy upewnić się, że włącznik elektronarzędzia jest w pozycji wyłączony. Przed podniesieniem lub przenoszeniem urządzenia upewnij się, że przewód zasilający jest odłączony od sieci zasilającej a włącznik jest w pozycji: „wyłączony”. Przenoszenie sprzętu o napędzie elektrycznym z palcem na wyłączniku lub przyłączenie do sieci zasilającej przy załączonym włączniku może być przyczyną wypadku.
• Przed uruchomieniem elektronarzędzia należy usunąć wszystkie klucze. Pozostawienie klucza w obracającej się części elektronarzędzia może spowodować osobiste obrażenia.
• Nie należy wychylać się za daleko. Należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę w sytuacjach nieprzewidywalnych.
• Należy odpowiednio się ubierać. Nie należy nosić luźnego ubrania ani bizuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania, bizuteria lub długie włosy mogą zostać zaczepione przez części ruchome.
• W czasie pracy należy trzymać narzędzie za dodatkowe uchwyty, jeśli narzędzie jest w nie wyposażone. Utrata kontroli nad narzędziem niesie ryzyko uszkodzenia ciała.

Pomimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

Użytkowanie i troska o sprzęt

• Nie należy narzędzia napędzanego elektrycznie przeciązać. Należy stosować narzędzie o mocy odpowiedniej do wykonywanej pracy. Właściwe elektronarzędzie umożliwia pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.
• Nie należy używać narzędzia o napędzie elektrycznym, jeżeli łącznik go nie załącza i nie wyłącza. Każde urządzenie, którego nie można załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.
• Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia i/lub odłączyć akumulator przed wykonaniem każdej nastawy, wymiany części lub magazynowaniem. Takie zapobiegawcze środki bezpieczeństwa redukują ryzyko przypadkowego rozruchu elektronarzędzia.
• Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci. Nie należy pozwalać osobom niezaznajomionym z elektronarzędziem lub niniejszą instrukcją na używanie go. Narzędzia i sprzęt o napędzie elektrycznym są niebezpieczne w rękach nieprzeszkolonych użytkowników.
• Narzędzia o napędzie elektrycznym należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elektronarzędzia. Jeżeli stwierdzi się uszkodzenia, należy elektronarzędzie przed użyciem naprawić. Przyczyną wielu wypadków jest niefachowy sposób naprawy i/lub konserwacji elektronarzędzia.

• Przed użyciem urządzenia należy wymienić wszystkie wadliwe oraz zużyte i uszkodzone części. Należy wymienić na nowe tabliczki ostrzegawcze umieszczone na urządzeniu, jeżeli stały się nieczytelne lub zostały uszkodzone.

• Naklejki ostrzegawcze i części zamienne można zamówić w serwisie firmy NAC, oraz u autoryzowanych dealerów.

• Narzędzie o napędzie elektrycznym, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki i rodzaj pracy do wykonania. Używanie elektronarzędzia w sposób, do jakiego nie jest przewidziane, może być niebezpieczne.

Obsługa i eksploatacja sprzętu i elektronarzędzi bezprzewodowych

• Przedłożeniem akumulatorów do elektronarzędzia należy upewnić się, że jego włącznik/wyłącznik jest w pozycji „wyłączony”. Wkładanie akumulatorów do elektronarzędzia, gdy włącznik/wyłącznik jest w pozycji „włączony”, może stać się przyczyną poważnych urazów ciała.
• Należy używać wyłącznie ładowarki zalecanej przez producenta. Użycie ładowarki do ładowania innego typu akumulatorów może być przyczyną pożaru.
• Nigdy nie należy używać akumulatorów innych niż zalecane przez producenta. Użycie innych akumulatorów może być przyczyną poważnych obrażeń ciała lub pożaru.
• W czasie, gdy elektronarzędzie nie jest używane należy wyjąć z niego akumulator. Akumulator należy przechowywać z dala od metalowych przedmiotów takich jak: spinacze do papieru, monety, gwoździe, śruby itp., które mogą zewrzeć zaciski akumulatora. Zwarcie zacisków akumulatora może spowodować oparzenia lub pożar.
• W ekstremalnych warunkach z akumulatora może wydostać się ciecz. Bezwzględnie należy uniknąć z nią kontaktu. Jeżeli przypadkowo nastąpi zetknięcie z cieczą – należy natychmiast to miejsce przemyć wodą. Jeżeli ciecz trafi do oczu, należy niezwłocznie skontaktować się z lekarzem. Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub oparzenia.
• UWAGA! Ładowarki i zasilacze do urządzeń akumulatorowych są przeznaczone do pracy wewnątrz pomieszczeń w suchym środowisku.
• Zabronione jest użytkowanie ładowarek i zasilaczy na zewnątrz pomieszczeń oraz w pomieszczeniach o dużej wilgotności takich jak łazienki czy piwnice.

Niebezpieczeństwo porażenia prądem i/lub uszkodzenia urządzenia.

Naprawa

W przypadku uszkodzenia urządzenia lub powstania nienormalnych drgań natychmiast przerwij pracę, wyciągnij wtyczkę z gniazda sieciowego. Przed przystąpieniem do dalszej pracy narzędzie napędzane elektrycznie należy naprawić. W przypadku braku niezbędnej wiedzy i uprawnień wykonanie niezbędnych napraw należy zlecić wyłącznie osobie wykwalifikowanej wykorzystującej wyłącznie oryginalne części zamienne, najlepiej specjalistycznemu serwisowi; zaleca się korzystanie z usług autoryzowanego serwisu firmy NAC. Zapewni to, że elektronarzędzie będzie nadal bezpieczne.

UWAGA:

Niebezpieczeństwo uduszenia się dzieci podczas zabawy z opakowaniem.

Opakowanie należy przechowywać w miejscach niedostępnych dla dzieci.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA DLA ROBOTÓW DO KOSZENIA TRAWY ZASILANYCH AKUMULATOREM

OSTRZEŻENIE!

• Należy stosować się do wszystkich wskazówek bezpieczeństwa, instrukcji, opisów i danych, dostarczonych wraz z elektronarzędziem. Niestosowanie się do poniższych zaleceń może stwarzać niebezpieczeństwo porażenia prądem, pożaru i/lub ciężkich obrażeń ciała.
• Należy stosować tylko zalecany akumulator i ładowarkę.
• Akumulator należy zawsze utrzymywać z dala od źródła ognia. Nie wolno pozostawiać go na dłuższy czas w środowisku, w którym panuje wysoka temperatura (w miejscach nasłonecznionych, w pobliżu grzejników lub tam, gdzie temperatura przekracza 50°C).
• Należy unikać ładowania akumulatora w temperaturach poniżej 0°C.
• Ładowarka dostarczona wraz ze sprzętem jest przeznaczona do współpracy tylko z tym produktem. Nie wolno jej stosować do innych celów.
• Nie wolno wkładać jakichkolwiek przedmiotów metalowych do ładowarki.
• Do czyszczenia robota należy stosować miękką, suchą tkaninę. Nigdy nie wolno stosować jakiegokolwiek detergentu lub alkoholu.
• Przed przystąpieniem do czyszczenia ładowarki należy ją odłączyć od sieci.
• Nie należy używać osprzętu, który nie jest przewidziany i polecany przez producenta specjalnie do tego urządzenia. Fakt, że osprzęt daje się zamontować, nie jest gwarantem bezpiecznego użycia.
• W pobliżu pracującego robota należy używać środków ochrony indywidualnej: okularów lub gogli ochronnych, rękawic ochronnych, obuwia ochronnego i odzieży ochronnej. Należy używać ochronników słuchu. Oddziaływanie hałasu przez dłuższy okres może doprowadzić do utraty słuchu.
• Należy regularnie czyścić szczeliny wentylacyjne sprzętu. Dmuchawa silnika wciąga kurz do obudowy, a duże nagromadzenie pyłu metalowego może spowodować zagrożenie elektryczne.
• Nie należy używać urządzenia w pobliżu materiałów łatwopalnych. Iskry mogą spowodować ich zapłon.
• Uwaga na ostre krawędzie noży. Noże obracają się jeszcze po wyłączeniu silnika.

- Można korzystać tylko z robota w dobrym stanie technicznym, w razie potrzeby wykonać niezbędne czynności lub skontaktować się z serwisem. Zaleca się korzystanie z usług autoryzowanego serwisu firmy NAC. - Przed każdym uruchomieniem należy sprawdzić, czy:

— urządzenie jest zmontowane zgodnie z instrukcją;
— narzędzie tnące i cały zespół tnący (nóż maszyny, elementy mocujące, obudowa zespołu tnącego) są w dobrym stanie technicznym; należy regularnie sprawdzać ich zamocowanie, uszkodzenia oraz zużycie (zagłębienia lub pęknięcia);
— urządzenia zabezpieczające (np. osłona, obudowa, uchwyt do przenoszenia, dźwignie i włączniki) są w dobrym stanie technicznym i prawidłowo działają.

- Nie wolno włączać robota, jeżeli nóż nie jest prawidłowo zamontowany. Niebezpieczeństwo powstania niebezpiecznych wibracji!

• Narzędzia tnące powinny być ostre i czyste. Odpowiednie utrzymywanie ostrych krawędzi narzędzi tnących zmniejsza prawdopodobieństwo zakleszczenia i ułatwia obsługę.
• Przed regulacja, czyszczeniem, konserwacją wyłączyć urządzenie i wyjąć akumulator,
• Nie koś, gdy inne osoby, szczególnie dzieci lub zwierzęta, są w pobliżu.
• Nie uruchamiaj uszkodzonego robota do koszenia trawy.
• Nie dotykaj noży zanim sprzęt nie zostanie wyłączony i noże całkowicie nie zatrzymają się.
• Nie podnos ani nie przenos urządzenia z włączonym silnikiem (pomimo zabezpieczenia wyłączającego silnik, gdy robot zostanie uniesiony, przed uniesieniem robota naciśnij przycisk „STOP” i wyłącz robota włącznikiem).
• Wyłącz robota i wyjmij akumulator, gdy:

— pozostawiasz sprzęt bez dozoru,
— przed regulacja,
— przed sprawdzaniem, czyszczeniem lub naprawą urządzenia,
— po uderzeniu obcym przedmiotem,
— przed czyszczeniem wylotu,
— w przypadku powstania nienormalnych drgań.

Przygotowanie

• Przebywając w pobliżu robota zawsze noś solidne obuwie i długie spodnie, nie obsługuj urządzenia z bosą stopą lub w sandałach.
• Sprawdź dokładnie teren, na którym urządzenie będzie pracować i usuń wszystkie kamienie, gałęzie, druty, kości i inne obce przedmioty.
• W wysokiej trawie można nie zauważyć przeszkód (np. pniaków, korzeni), dlatego przed rozpoczęciem pracy z użyciem urządzenia należy oznakować wszystkie przeszkody ukryte w trawie, których nie można usunąć.
• Przed użyciem zawsze sprawdź, czy noże, śruby i zespół noży nie są zużyte lub uszkodzone. Wymień zużyte lub uszkodzone noże i śruby parami, w celu zachowania wyważenia.
• W przypadku urządzeń wielonożowych zachowaj ostrożność, gdyż obrót jednego noża może spowodować obroty innych noży.

Wymiana noży

• Aby zapewnić robotowi do koszenia trawy optymalne warunki pracy nóż maszyny powinien być naostrzony. W tym celu należy kontrolować stan noży i w razie potrzeby wymieniać je.
• Bezpiecznie jest zlecić wymianę noży autoryzowanemu serwisowi firmy NAC. Jest to usługa odpłatna.
• Przed przystąpieniem do wymiany ostrzy w robocie należy wyłączyć, wymontować akumulator i odkręcić noże.

Użytkowanie

• Aby uniknąć niezamierzonego kontaktu z robotem koś tylko w świetle dziennym lub przy dobrym oświetleniu sztucznym.
• Nie używaj robota podczas deszczu, zwłaszcza podczas burzy. Unikaj koszenia mokrej trawy.
• Podczas obsługi robota upewnij się, że twoje nogi na pochyłości stoją pewnie.
• Chodź, nigdy nie biegaj. Pamiętaj by zachować pewna, bezpieczną pozycję.
• Zachowaj szczególną ostrożność w pobliżu robota przy zmianie kierunku jazdy.
• Nie włączaj i nie używaj robota na nadmiernie pochylonych zboczach.
• Wyłącz urządzenie, jeśli ma być przechylane lub podczas przemieszczania go po innych niż trawiaste powierzchniach i gdy jest transportowane do miejsca koszenia i z powrotem.
• Przed transportem robota do koszenia trawy należy wyjąć akumulator. Uwaga: Nie dotyczy robotów z wbudowanym akumulatorem.
• Nie używaj urządzenia z uszkodzonymi osłonami lub obudowami oraz bez urządzenia zabezpieczającego, np. dołączonych osłon i/lub pojemników na trawę.
• Uruchamiaj urządzenia zgodnie z instrukcją, zwracając uwagę, czy stopy są z dala od noży.
• Nie uruchamiaj robota do koszenia trawy, gdy jest on przechylony.
• Nie trzymaj rąk i stóp w pobliżu obracających się części.

- Na wypadek ulewnego deszczu lub gradu robot powinien być przechowywany pod zadaszeniem.

UWAGA: Ładowarkę do urządzenia należy użytkować wewnątrz pomieszczeń, w miejscu zadaszonym lub zabezpieczonym przed wpływem warunków atmosferycznych. Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów.

INFORMACJA O WPŁYWIE NA ZDROWIE SUBSTANCJI ZNAJDUJĄCYCH SIĘ WEWNĄTRZ URZĄDZENIA

W urządzeniu znajduje się niewielka ilość smaru i/lub oleju, a więc substancja potencjalnie niebezpieczna dla zdrowia.

Przy kontakcie mieszaniny z oczami może wystąpić niewielkiego stopnia podrażnienie oczu (zaczerwienienie spojówek). Zaleca się spłukanie substancji ciepłą woda.

Kontakt ze skórą może czasami spowodować zaczerwienienie, podrażnienie i wysuszenie skóry szczególnie podczas długotrwałego kontaktu. Zaleca się zmycie substancji ciepłą woda.

Połknięcie smaru może spowodować objawy podrażnienia błon śluzowych przewodu pokarmowego (nudności, wymioty, biegunka, bóle brzucha).

Wskazania dotyczące wszelkiej natychmiastowej pomocy lekarskiej i szczególnego postępowania z poszkodowanym: decyzję o sposobie postępowania ratunkowego podejmuje lekarz po dokładnej ocenie stanu poszkodowanego. Leczenie objawowe.

INFORMACJA O WPŁYWIE NA ŚRODOWISKO SUBSTANCJI ZNAJDUJĄCYCH SIĘ WEWNĄTRZ URZĄDZENIA

Substancje i części składowe urządzenia mogą być niebezpieczne dla środowiska.

INFORMACJA O SYSTEMIE ZBIERANIA ZUŻYTEGO SPRZĘTU ELEKTRYCZNEGO I ELEKTRONICZNEGO ORAZ ROLI GOSPODARSTWA DOMOWEGO

1. Każdy Klient może zostawić zużyty sprzęt w sklepie, w którym zakupił nowe urządzenie, ponieważ sklep ma obowiązek nieodpłatnego przyjęcia starego sprzętu, jeśli zostanie w nim zakupiony nowy sprzęt tego samego rodzaju i pełniący tą samą funkcję.
2. Każdy Klient może oddać zużyty sprzęt elektryczny i elektroniczny w miejscu dostawy.
   W świetle obowiązujących przepisów dystrybutor, dostarczając nabywcy (Klientowi) sprzęt przeznaczony dla gospodarstw domowych, zobowiązany jest do nieodpłatnego odbioru zużytego sprzętu pochodzącego z gospodarstw domowych w miejscu dostawy tego sprzętu, o ile zużyty sprzęt jest tego samego rodzaju i pełnił te same funkcje, co sprzęt dostarczony.
3. Każdy Klient może zostawić zużyty sprzęt w dużym markecie bez konieczności kupowania nowego.
   Zgodnie z obowiązującymi przepisami sklepy o powierzchni sprzedaży sprzętu przeznaczonego dla gospodarstw domowych wynoszącej min. 400 m², są zobowiązane do nieodpłatnego przyjęcia w tej jednostce lub w jej bezpośredniej bliskości zużytego sprzętu pochodzącego z gospodarstw domowych, którego żaden z zewnętrznych wymiarów nie przekracza 25 cm, bez konieczności zakupu nowego sprzętu przeznaczonego dla gospodarstw domowych.
4. Każdy Klient może odnieść zużyty sprzęt do punktu zbierania. Informację o najbliższej lokalizacji znajdziecie Państwo na gminnej stronie internetowej lub tablicy ogłoszeń Urzędu Miasta.
5. Jeżeli zdecydują się Państwo na naprawę sprzętu w punkcie serwisowym i naprawa sprzętu jest nieopłacalna lub niemożliwa ze względów technicznych, serwis jest zobowiązany do nieodpłatnego przyjęcia tego urządzenia.
6. Gospodarstwo domowe spełnia bardzo ważną rolę w przyczynianiu się do ponownego użycia i odzysku zużytego sprzętu. Odpowiednie postępowanie ze zużytym sprzętem zapobiega potencjalnym negatywnym konsekwencjom dla środowiska naturalnego oraz ludzkiego zdrowia.

Zebrany w powyższy sposób sprzęt trafia do specjalistycznych zakładów przetwarzania, gdzie w pierwszej kolejności zostaną usunięte z niego składniki niebezpieczne. Pozostałe elementy zostaną poddane procesom odzysku i recyklingu. Każde urządzenie zasilane prądem lub bateriami powinno być oznakowane symbolem przekreślonego kosza:

Symbol przekreślonego kosza na śmieci umieszczony na sprzęcie, opakowaniu lub dokumentach do niego dołączonych oznacza, że produktu nie wolno wyrzucać łącznie z innymi odpadami. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu właściwego jego przetworzenia. Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r.

Nie wolno wyrzucać zużytego sprzętu łącznie z innymi odpadami!

Grożą za to kary pieniężne.

Odpowiednie postępowanie ze zużytym sprzętem zapobiega potencjalnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia.

Jednocześnie oszczędzamy naturalne zasoby naszej Ziemi wykorzystując powtórnie surowce uzyskane z przetwarzania sprzętu.

BEZPIECZEŃSTWO I ODPOWIEDZIALNOŚĆ PRODUCENTA

Każde użycie robota niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie odpowiada za uszkodzenia i szkody wynikające z takiego postępowania.

Poprawne użytkowanie obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw. W celu zapobieżenia wypadkom wszelkie zasady bezpiecznego użytkowania i unikania zagrożeń muszą być przestrzegane.

Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika mogą wpłynąć na bezpieczeństwo użytkowania maszyny i zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

RYZYKO RESZTKOWE

Pomimo tego, że producent ponosi odpowiedzialność za konstrukcję urządzenia eliminującą niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie.

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

• użytkowanie urządzenia przez dzieci,
• używanie urządzenia do innych celów, niż opisane w instrukcji obsługi,
• gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu,
• używanie urządzenia przez osoby niezapoznane z instrukcją obsługi,
• używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy,
• używanie urządzenia z uszkodzonymi osłonami lub obudową oraz bez właściwie zamontowanych urządzeń zabezpieczających.

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane. Istnieje ryzyko w przypadku niedostosowania się do powyższych zaleceń.

ZASTOSOWANIE

Urządzenie jest przeznaczone wyłącznie do koszenia trawników zgodnie z opisem i zasadami bezpieczeństwa zawartymi w niniejszej instrukcji użytkowania. Inne zastosowanie może być niebezpieczne dla użytkowników i może być przyczyną uszkodzenia sprzętu.

Maszyny nie należy stosować między innymi do:

- zbierania liści czy oczyszczania terenu z suchych roślin,

- wyrównywania kretowisk,

- przycinania krzewów,

- rozdrabniania gałęzi.

PRZED PIERWSZYM URUCHOMIENIEM

Zapoznaj się z niniejszą instrukcją obsługi oraz budową urządzenia.

Upewnij się, że napięcie w sieci elektrycznej jest zgodne z napięciem zalecanym na tabliczce znamionowej ładowarki.

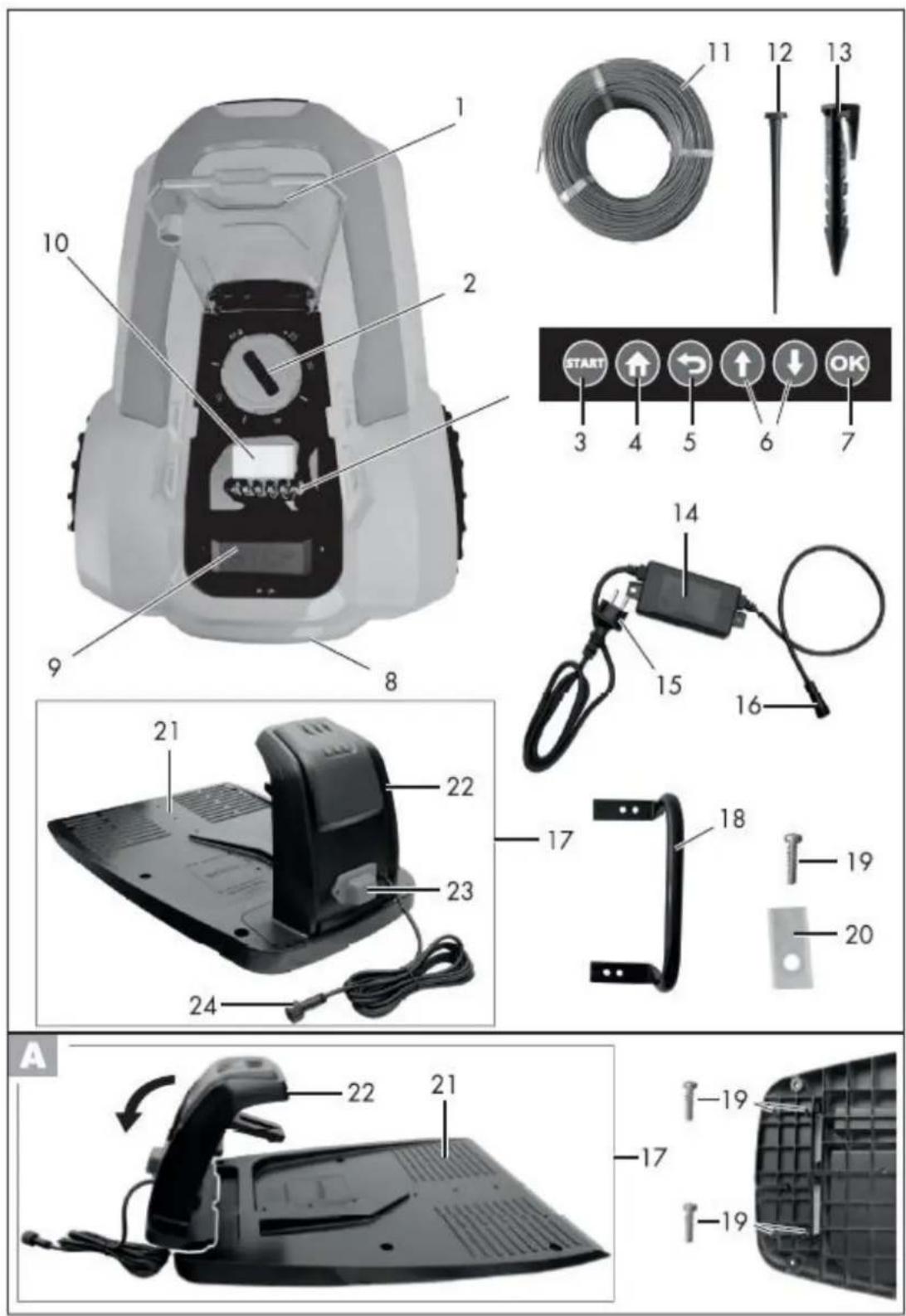

Budowa i opis robota do koszenia trawy

1. Obudowa
2. Koło do ustawienia wysokości koszenia
3. Przycisk START
4. Przycisk DOM
5. Przycisk WTECZ
6. Przycisk strzałki
7. Przycisk OK
8. Uchwyt do przenoszenia
9. Przycisk STOP
10. Wyświetlacz
11. Przewód graniczny
12. Wkręty do mocowania zderzaka stacji ładującej
13. Haczyki
14. Zasilacz
15. Wtyczka sieciowa
16. Wtyczka ładowania
17. Stacja ładująca
18. Zderzak stacji ładującej
19. Sruba
20. Ostrze tnące
21. Płyta stacji ładującej
22. Jednostka ładująca
23. Pokrywa stacji ładującej
24. Złącze kabla stacji ładującej

Szkic obszaru roboczego

Aby robot kosil pożądany obszar - musisz oznaczyć ten obszar za pomocą linki do oznaczania obszaru roboczego.

Przed rozpoczęciem zalecane jest wykonanie szkicu obszaru pracy robota i "przeszkód", które robot powinien omijać.

Obaszar, w którym robot ma pracować powinien być oznaczony linia ograniczająca.

Obiekty, które robot powinien omijać powinny być również oznaczone.

Robot podczas pracy cały czas musi wykrywać obecność linki ograniczającej, aby nie stracić sygnału.

Jeśli w sąsiedztwie pracuje inny robot do koszenia trawy, ważne jest, aby odległość pomiędzy obszarami ich pracy wynosiła co najmniej 1 m, aby uniknąć interferencji między sygnałami przewodowymi.

Ponadto ważne jest, aby zainstalować stację dokującą w odległości co najmniej 10 m od przewodu granicznego drugiego robota.

Aby uniknąć problemów w przyszłości, należy uważnie śledzić szkic, aby prawidłowo ułożyć przewód ograniczający.

Przykładowy szkic obszaru roboczego zamieszczono na Rys. 2.

Zwróć uwagę na fakt, że linka do oznaczenia obszaru roboczego 11 (Rys. 1) nie jest nigdzie przerwana. Jest to ważne gdyż, jeżeli linka nie będzie miała ciągłości elektrycznej robot nie rozpocznie pracy. Na poniższym szkicu podano też minimalne odległości linki od obiektów.

B ① 11 ② ≥1m 11 ≥10 cm ③ 45° 90° ④ 10 cm 45° ≥8 m ≥1,2 m

Rys. 2

Zalecany i maksymalny obszar roboczy

Konstrukcja robota pozwala na obsługę trawników o powierzchni od 50 m² do 1000 m², typowy czas pracy na jednym ładowaniu to 90 min.

Przygotowanie obszaru roboczego

Rozłoż zawartość opakowania na trawie w pobliżu miejsca, gdzie masz zamiar umieścić stację dokującą (Rys. 3).

Rys. 3 (Rysunek poglądowy)

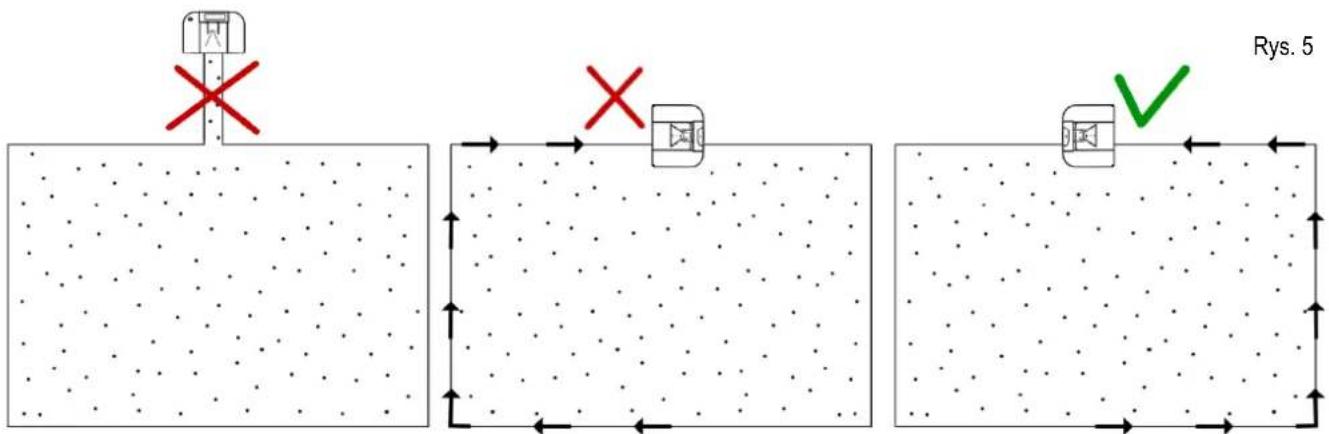

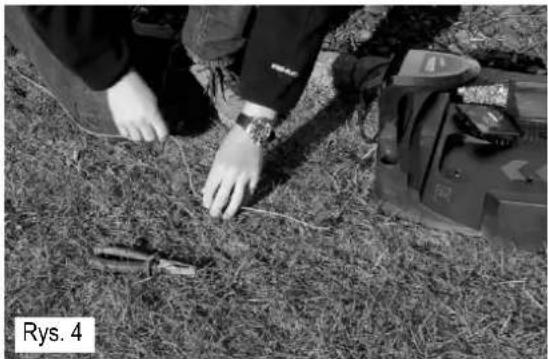

Pozycjonowanie stacji dokującej

Zacznij od umieszczenia stacji dokującej tak na szkicu, jak i w swoim ogrodzie w rozsądnej odległości od gniazda zasilania.

Stacja dokująca musi być umieszczona na solidnej, płaskiej powierzchni.

Unikaj umieszczania stacji dokującej:

• w rogu trawnika,
- w nisko położonych miejscach, gdzie stacja dokująca lub robot mogą zostać uszkodzone przez kaluże,
- na zboczu,
- pod wysokim drzewem, ze względu na ryzyko wyładowania atmosferycznego.

Ważne! Stacja dokująca oraz przewody nie mogą być mokre lub zawilgocone. Wilgotne przewody zasilające mogą być przyczyną porażenia prądem elektrycznym.

Pozostaw 2 m wolnej przestrzeni bez przeszkód przed stacją dokującą, aby zapewnić robotowi możliwość bezproblemowego powrotu do stacji dokującej. Wymagana jest wolna przestrzeń 1 m za stacją dokującą.

Rys. 5

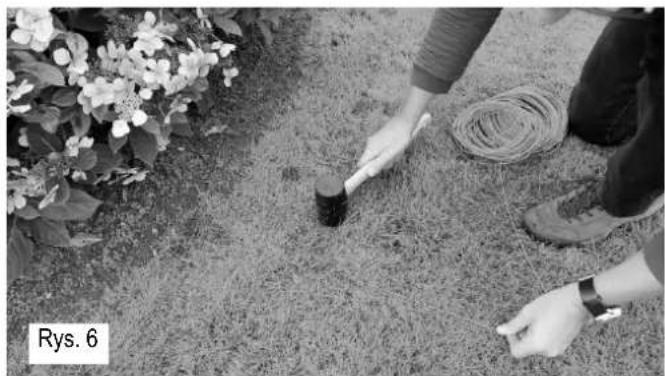

Zasady układania przewodu ograniczającego

• Umieścić przewód graniczny (11) wokół trawnika.
• Przy pierwszej instalacji zaleca się oznaczenie obszaru trawnika za pomocą haczyków (13) na wypadek konieczności dokonania późniejszych korekt.
• Przewód należy zakopać w ziemi maksymalnie do 5 cm głębokości.
• Przewód ograniczający musi być podłączony bez przerw i skrzyżowań. Przewód dołączony do kompletu ma długość 180 m.
• Odległość pomiędzy palikami do mocowania linki ograniczającej musi być mniejsza niż 1 m (Rys. 8).

• Nigdy nie należy robić naroży prostopadłych (90°). Rogi muszą być rozwarte, rekomendowany kąt rozwarcia to min. 135° (Rys. 2).
• Kosiarka przekracza przewód graniczny o około 20-30 cm, zanim wróci i poszuka nowej ścieżki, w związku z czym przewód ograniczający musi znajdować się w odległości 35 cm od granicy trawnika.

Zrób wyspy okrążając przeszkody, np. rabaty kwiatowe, linką do wyznaczania obszaru roboczego, jeśli nie chcesz, by robot nie kosił w tym obszarze. Przewód wchodzący i wychodzący muszą znajdować się maksymalnie 5 mm od siebie.

- Obszar trawnika musi być wyznaczony jako pojedynczy, zamknięty obszar. (Obszar 1 na Rys. 2)

- Wszelkie równoległe przewody graniczne w odległości co najmniej 10 cm są uznawane za przeszkodę przez kosiarkę i omijane. (2 na Rys. 2)

- Wszelkie równoległe przewody graniczne znajdujące się w odległości 5 mm lub mniejszej nie są wykrywane przez kosiarkę i są pomijane.

- Jeśli w obszarze pracy roboła znajdują się kamienie, przenieś je lub oznacz używając linki do oznaczania obszaru roboczego, zwłaszcza, jeśli kamień ma nachyloną powierzchnię, na którą robot może przypadkowo wjechać.

- Kosiarka wykrywa skały wyższe niż 10 cm jako normalne przeszkody. Zaleca się użycie przewodu granicznego do obramowania skał.

- Jeśli masz drzewa z korzeniami wyrastającymi z ziemi, obszary te powinny być również otoczone.

- Należy zachować odległość co najmniej 1 m między przeszkodami granicznymi. Przeszkody graniczne, które nie spełniają tej minimalnej odległości, stanowią pojedynczą przeszkodę.

- Jeśli drogi dojazdowe lub ogrodowe znajdują się na poziomie trawnika i są pokryte trawą, robot do koszenia trawy może z łatwością na nich pracować.

- Jeśli droga dojazdowa jest pokryta żwirem lub keramzytem robot nie może pracować w tym obszarze. W takim przypadku potrzebna jest odległość 40 cm między linką do oznaczania obszaru roboczego a drogą.

- Robot do koszenia trawy może pracować na zboczach o nachyleniu do 25° (47%). W odległości 1m od przewodu granicznego nachylenie nie powinno jednak przekraczać 5,7° (10%).

- Jeśli powierzchnia staje się bardziej stroma, robot ma czujnik, który zatrzyma jego pracę.

Uwaga! Należy upewnić się, że zachowana jest odległość co najmniej 30 cm miedzy przewodem granicznym a przeszkodą na zboczu w górę oraz co najmniej 40 cm na zboczu w dół.

- Stawy i baseny powinny być ograniczone przewodem granicznym, jeśli to możliwe, lub zaprojektowane tak, aby nie było możliwości wjechania robota do wody. Może to poważnie uszkodzić elektronikę urządzenia.

- Wąskie przejścia na ogrodzonym obszarze trawnika powinny mieć co najmniej 1,2m szerokości i nie więcej niż 8 m długości. Szerokość 1,2m odnosi się do odległości przewodu granicznego. Przewód graniczny jest przecinany przez kosiarkę w odległości 0,2 m z obu stron podczas koszenia.

Uwaga! Zapas przewodu obwodowego musi być bezwzględnie odcięty. Zwinięty przewód obwodowy w pobliżu stacji dokującej lub pod stacją spowoduje nieprawidłowe działanie robota koszącego.

Obliczanie pochylenia

Jeśli chcemy obliczyć pochylenie należy zastosować wzór z przykładu Rys. 9.

100 cm 47 cm Max. 47%

Rys. 9

Instalacja

Montaż stacji dokującej

• Umieść jednostkę ładującą (22) dwoma zaczepami do przodu w płycie bazowej (21) stacji ładującej.
• Dociśnij jednostkę ładująca (22) tak, aby została mocno osadzona w płycie podstawy.
• Przymocuj jednostkę ładująca (22) od dołu do płyty bazowej (21) za pomocą czterech dołączonych śrub (19).

UWAGA! Po ustawieniu stacji ładującej upewnij się, że stacja ładująca jest umieszczona w odpowiedniej odległości od stawów, basenów i schodów. Zaleca się zainstalowanie zadaszenia nad stacją ładująca, aby zabezpieczyć ją przed uszkodzeniami spowodowanymi warunkami atmosferycznymi.

Przygotuj materiały i akcesoria:

• Wyznacz obszar roboczy przy pomocy linki 11 (Rys. 1) oraz miarki.
• Dalej będziesz potrzebować: młotka, szczypiec, klucza do przykręcenia stacji dokującej oraz nasadki.

Przygotuj trawnik:

Podczas wyznaczania obszaru roboczego trawa nie powinna być wyższa niż 60 mm. Jeśli trawa jest wyższa, zaleca się skosić trawnik najpierw zwykłą kosiarką. Następnie można ułożyć linkę jak najbliżej ziemi, co uniemożliwi robotowi przecięcie kabla a ludzie nie będą się o niego potykać. Po niedługim czasie trawa zarośnie wokół kabla tak, że nie będzie zauważalny.

Położ linkę do oznaczania obszaru roboczego:

Umieść stację dokującą robota na wyznaczonym miejscu i włóż kolek startowy (Rys. 11). Uważaj, aby zarezerwować dodatkowe 0,5-1 m linki do ostatecznej instalacji stacji dokującej. Połów przewody luźno wokół obszaru roboczego w ogrodzie według twojego szkicu.

Teraz możesz zacząć wstawiać paliki. Użyj miarki lub kartonowego przymiaru do zachowania żądanej odległość od krawędzi (35 cm) (Rys. 11).

Odległość między palikami nie może być mniejsza niż 1 m. Zalecamy gęstsze ułożenie palików w narożnikach trawnika. Przypominamy, że kąt musi być większy niż 90°. Kąt optymalny to 135°.

Po ułożeniu całej linki oznaczającej obszar pracy robota ostatni odcinek uóż przy stacji roboczej pamiętając o pozostawieniu 0,5-1 m zapasu.

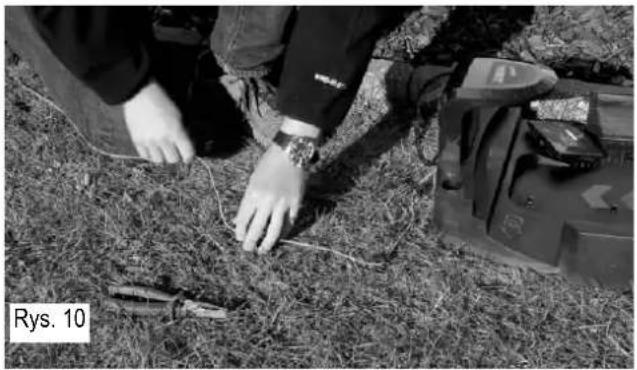

Podłączenie stacji dokującej:

Przytnij końca linki ograniczającej obszar roboczy tak, by podłączenie linki do stacji dokującej nie sprawiało problemów. Zdejmij izolację (Rys. 13) na długości około 1-1,5 cm z obu końców linki. Włóż odsłonięty i skręcony drut do zacisków stacji dokującej tak, by koniec linki powrotnej, który przechodzi pod stacją ładującą był podłączony do zacisku oznaczonego jako „+”, a drugi koniec do zacisku oznaczonego jako „-”.

Rys. 13 (Rysunek poglądowy)

UWAGA! Jeżeli zdecydujemy się zakopać linkę w ziemi, głębokość musi być mniejsza niż 2 cm i nie większa niż 5 cm.

OBSŁUGA

Obsługa urządzenia nie powinna sprawiać trudności, trzeba jednak przestrzegać zasad bezpieczeństwa.

Ładowanie akumulatora

Dostarczony akumulator został tylko częściowo naładowany, aby uniknąć możliwych problemów należy go naładować przed użyciem.

UWAGA! Akumulatory nie osiągają stanu pełnego naładowania podczas pierwszego ładowania. Wymaganych jest kilka cykli (ładowanie i rozładowanie) do osiągnięcia pełnej sprawności akumulatora. Akumulator może być ciepły podczas ładowania, jest to zjawisko normalne.

Nie należy umieszczać ładowarki w obszarze bardzo wysokich lub niskich temperatur, najodpowiedniejsza będzie temperatura pokojowa.

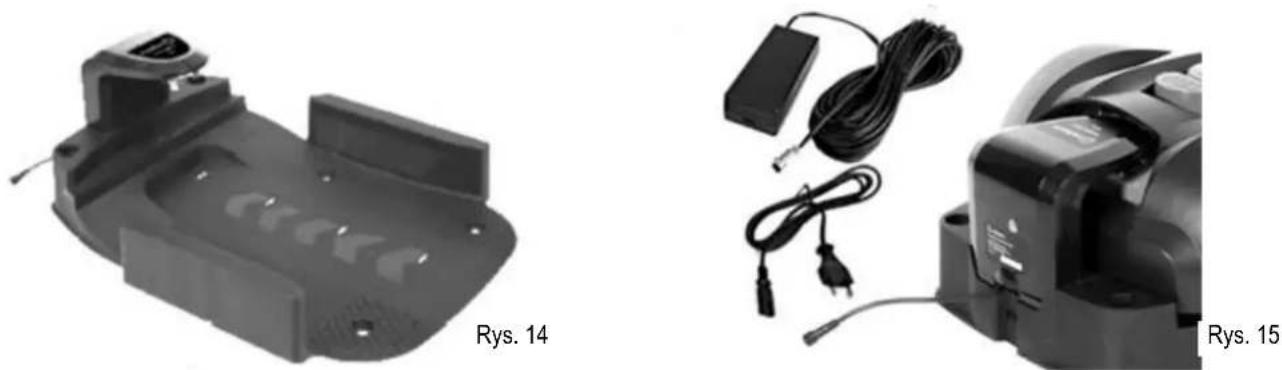

W celu pierwszego naładowania akumulatora umieść robota w stacji dokującej (Rys. 14) tak, aby styki stacji dokującej dotykały styków robota (Rys. 15).

Przymocuj zderzak (18) do stacji ładującej za pomocą wkrętów mocujących (12). Zderzak mocuje się z boku stacji ładującej poza ograniczonym obszarem trawnika.

Wskaźnik zasięgu działania na stacji ładującej musi znajdować się w obrębie ograniczonego obszaru trawnika.

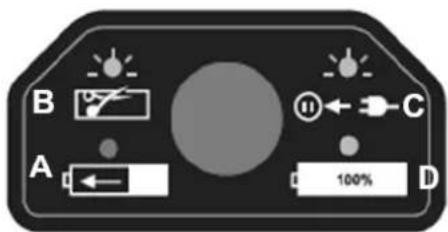

Testowanie stacji dokującej

Podłącz przewód ładowarki do stacji dokującej, a następnie do gniazdka elektrycznego. Włącz robot przyciskiem START. Gdy robot jest zainstalowany w stacji dokującej i rozpoczyna ładowanie, wskaźnik LED miga na czerwono (A Rys. 16).

Gdy akumulator robota jest w pełni naładowany, wskaźnik LED przestaje migać i świeci się na zielono. (D Rys. 16)

Jeśli dioda LED robota miga na zielono, należy sprawdzić podłączenie lub ewentualne uszkodzenie linki granicznej. (B i C Rys. 16)

B A 100% D

Rys. 16

Uwaga: Jeśli akumulator nie ładuje się, należy sprawdzić kontakt styków robota i stacji dokującej (Rys. 15). W razie potrzeby przeczyścić styki. Zaleca się czyszczenie styków robota i stacji dokującej raz w tygodniu szorstką szmatką, a w razie potrzeby papierem ściernym o gradacji min. 1200.

UWAGA! Ładowarka musi być zawsze przechowywana w suchym miejscu.

UWAGA! Robot koszący nie może być używany dopóki instalacja nie została zakończona i akumulator nie został w pełni naładowany.

Obsługa robota

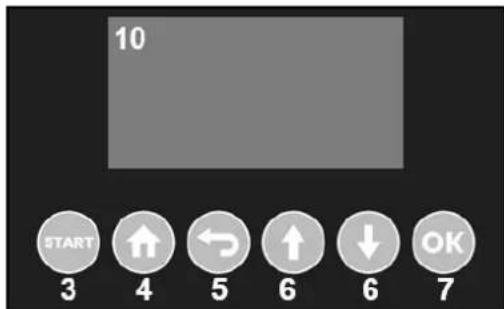

Tablica sterująca (Rys. 17)

3 – przycisk włącznika START

4 – przycisk powrotu do stacji dokującej DOM

5 – przycisk WSTECZ

6 – przycisk zwiększania wartości

6 – przycisk zmniejszania wartości

7 - przycisk potwierdzania ustawienia OK

10 – wyświetlacz LCD

10 START 3 4 5 6 ↓ 6 OK 7

Rys. 17

Uruchomienie

1. Naciśnij i przytrzymaj przycisk START (3) przez ok. 3s, aż zaświeci się wyświetlacz (10).
2. Ustaw żądany język. Wybierz za pomocą przycisków strzałek i potwierdź wybór przyciskiem OK.
3. Ustaw datę i godzinę za pomocą przycisków strzałek i przycisku OK. Prawidłowe ustawienie daty i godziny jest konieczne do zapewnienia prawidłowego działania ustawień czasu pracy.
4. Wprowadź 4-cyfrowy kod PIN (kod fabryczny to 1111) i zatwierdź go przyciskiem OK. (Patrz: rozdział „Ustawienia”). Po pierwszym uruchomieniu należy zmienić hasło fabryczne, patrz rozdział „Zmiana kodu PIN”.
5. Naciśnij przycisk OK, aby wejść do menu głównego. Kosiarka jest teraz z trybie czuwania.

Ustawianie języka

1. W razie potrzeby otwórz pokrywę (1).
2. Odblokuj wyświetlacz za pomocą 4-cyfrowego kodu PIN.
3. Naciśnij przycisk OK (7), aby wejść do menu głównego.
4. Za pomocą przycisków strzałek (6) wybierz „Ustawienia”.
5. Potwierdź wybór przyciskiem OK (7).
6. Za pomocą przycisków strzałek (6) wybierz „Język”.
7. Potwierdź wybór przyciskiem OK (7).
8. Za pomocą przycisków strzałek (6) wybierz żądany język.
9. Potwierdź wybór przyciskiem OK (7).
10. Wróć do menu głównego za pomocą przycisku Wstecz (5).

Włączanie robota

1. Naciśnij i przytrzymaj przycisk START (3) przez ok. 3 sekundy, aż zaświeci się wyświetlacz (10).
2. Wprowadź 4-cyfrowy kod PIN (ustawienie fabryczne „1111”). Informacje na temat tego, które przyciski odpowiadają za wprowadzanie kodu PIN i w jaki sposób, można znaleźć w rozdziale „Ustawienia”.
3. Naciśnij przycisk OK (7), aby wejść do menu głównego. Kosiarka jest teraz w trybie czuwania.

Jeśli kosiarka jest w trybie gotowości lub ładowania, naciśnij przycisk START (3) raz, aby rozpocząć koszenie. Kosiarka nie uruchomi się, dopóki pokrywa (1) nie zostanie zamknięta.

Jeśli wprowadzono błędny kod PIN: Odczekaj około 3s lub naciśnij przycisk OK, aby móc ponownie wprowadzić kod PIN. Jeśli wprowadzisz nieprawidłowy kod PIN trzy razy z rzędu, ekran zostanie zablokowany na 15 sekund. Za każdy kolejny nieprawidłowy kod as blokowania zostanie podwojony.

Wyłączanie robota

1. Naciśnij i przytrzymaj przycisk START (3) przez ok. 3 sekundy.

Kosiarka zatrzymuje się, jeśli:

• naciśnięty zostanie przycisk STOP (9),
  • naciśnięty zostanie przycisk START (3) na 3 sekundy,
• pokrywa (1) jest podniesiona,
  • traci sygnał przewodu granicznego i nie odnajduje go w ciągu 5 minut,
• przekracza przewód graniczny podczas koszenia,
• utknie między przeszkodami i potrzebuje więcej niż 10 sekund, aby znaleźć wyjście,
• jest podniesiona.

Koszenie

1. Otwórz pokrywę (1).
2. Odblokuj wyświetlacz (10) za pomocą 4-cyfrowego kodu PIN (ustawienie fabryczne „1111”).

Gdy kosiarka znajduje się w stacji ładującej i się ładuje:

1. Naciśnij przycisk START (3) jeden raz.

2. Jeśli poziom naładowania akumulatora przekracza 70%, na wyświetlaczu pojawia się komunikat „Close the cover to start” („Zamknij pokrywę, aby rozpocząć”). Zamknij pokrywę (1), a kosiarka automatycznie rozpocznie koszenie.

3. Jeśli poziom naładowania akumulatora jest niższy niż 70%, na wyświetlaczu po 2s pojawi się komunikat „Low battery” („Niski poziom naładowania akumulatora“). Kosiarka ładuje się, aż poziom naładowania akumulatora osiągnie 90%, a następnie automatycznie rozpoczyna koszenie.

Gdy kosiarka znajduje się w trybie czuwania:

1. Naciśnij przycisk START (3) raz.

2. Jeśli poziom naładowania akumulatora jest wyższy niż 30%, na wyświetlaczu pojawi się komunikat „Close the cover to start” („Zamknij pokrywę, aby rozpocząć”). Zamknij pokrywę (1), a kosiarka automatycznie rozpocznie koszenie.

3. Jeśli poziom naładowania akumulatora jest niższy niż 30%, po 2s na wyświetlaczu pojawi się komunikat „Low battery” („Niski poziom naładowania akumulatora”). Kosiarka przesunie się do stacji ładującej.

W zależności od rodzaju trawy (wysokość, grubość) robot koszący dostosowuje prędkość koszenia, aby zapewnić dobre rezultaty.

Powrót do stacji ładującej

Gdy urządzenie jest w trybie gotowości, naciśnij i przytrzymaj przycisk DOM (4) przez około 3s. Na wyświetlaczu (10) pojawi się komunikat „Close cover to start” („Zamknij pokrywę, aby rozpocząć”). Zamknij pokrywę (1), a kosiarka przesunie się do stacji ładującej. Następnie rozpocznie się ładowanie.

Ustawienia

Kosiarka ma następujące opcje ustawień, które możesz zmienić za pomocą panelu sterowania, jeśli chcesz zmienić ustawienia fabryczne.

Przycisk na panelu sterowania			Nazwa	Numer do wpisania PIN-u	Funkcje
			Przycisk DOM (4)	1	Naciśnij w trybie czuwania, aby robot powrócił do stacji ładującej.
			Przycisk strzałki (6)	2	Przesuń zaznaczenie/kursor w góre, w interfejsie menu.
					Zwiększ cyfrę podczas ustawiania parametrów.
			Przycisk strzałki (6)	3	Przesuń zaznaczenie/kursor w góre, w interfejsie menu.
					Zwiększ cyfrę podczas ustawiania parametrów.
			Przycisk OK (7)	4	Potwierdź ustawienie.
					Wywołanie interfejsu wprowadzania kodu PIN po zakończeniu stanu błędu.
					Wywołaj następne menu.
					Potwierdzenie przejścia z menu głównego do następnego poziomu menu.
			Przycisk Wstecz (5)		Powrót do poprzedniego menu.
					Anuluj następne zadanie.

Menu na wyświetlaczu

Główne menu	Poziom menu	Poziom menu 3
Tryb punktowy
Ustawienia	Język
	Data i godzina
	Tryb deszczu
	Czas pracy
	Ustaw Wi-Fi
	Zmień PIN
	Informacje	Dziennik błędów
		Dziennik pracy
		Informacje o urządzeniu
	Ustawienia fabryczne
	Sprawdzenie wersji
Harmonogram
Obszary drugorzędne

Wyjaśnienie komunikatów (statusu) na wyświetlaczu

Tekst na panelu sterowania	Wyjaśnienie
Gotowość	Kosiarka jest w trybie czuwania, nie ma żadnych komunikatów o błędach.
Wprowadź PIN	Monit o wprowadzenie kodu PIN.
Ładowanie	Ładowanie kosiarki.
Koszenie	Kosiarka kosi.
Automatyczne koszenie	Kosiarka kosi automatycznie.
Tryb punktowy	Kosiarka kosi określony obszar.
Zakończenie koszenia w stałym punkcie	Koszenie zakończone w „trybie punktowym”.
Powrót	Kosiarka w drodze powrotnej do stacji ładującej.
Wstrzymano	Kosiarka w stanie pauzy wyzwolona przez:- Naciśnięcie przycisku STOP- Naciśnięcie przycisku „Pauza” w aplikacji
Zatrzymanie awaryjne	Naciśnięto przycisk STOP (9)
Ładuj do pracy	Ładowanie kosiarki.
Aktualizacja	Wykonuje niezbędne aktualizacje /w toku.
Niski poziom naładowania baterii. Naładuj do pracy	Poziom naładowania akumulatora nie spełnia minimalnych wymagań na początku pracy:- 70% w przypadku koszenia automatycznego- 30% w przypadku koszenia punktowego (tryb punktowy).
Teraz pada, wracam	Aktywował się czujnik deszczu.
Aby rozpocząć, zamknij pokrywę	Prośba o zamknięcie pokrywy (1).
Ładowanie do pracy wstrzymane	Ładowanie zostało przerwane (np. ręcznie lub z powodu awarii zasilania).
Praca przerwana, proszę spróbować ponownie	Automatyczne koszenie zostało przerwane (np. naciśnięto przycisk STOP (9), otwarto osłone (1)).
Umieść wewnątrz granicy i próbuj ponownie	Prośba o umieszczenie kosiarki wewnątrz przewodu granicznego.
Kontynuować pracę?	Aby kontynuować pracę, naciśnij przycisk OK (7) lub przycisk Wstecz (5).
Żle ustawiony czas	Ustaw prawidłowo czas.
Ładowanie do pracy wstrzymane	Proces ładowania został przerwany, przyczyna zostanie sprawdzona na miejscu.
Aby rozpocząć, zamknij pokrywę	Zamknij pokrywę (1).
Bieżące prace zostały wstrzymane	Proces pracy został przerwany. Sprawdź przyczynę na miejscu.
Niskie napięcie akumulatora	Poziom naładowania akumulatora nie spełnia minimalnych wymagań na początku pracy:- 70% w przypadku koszenia automatycznego- 30% w przypadku koszenia punktowego (tryb punktowy)
Niski poziom naładowania akumulatora, naładuj do pracy.
Niskie napięcie akumulatora, powrót do stacji.	Umieść kosiarkę w stacji ładującej lub poczekaj, aż proces ładowania się zakończy lub kosiarka wróci do stacji ładującej samodzielnie.
Brak sygnału pętl.	Sprawdź poprawność instalacji linii granicznej i w razie potrzeby popraw ją, umieść kosiarkę wewnątrz granicy i uruchom ją ponownie.
Brak sygnału, proszę najpierw skonfigurować pętlę.
Kosiarka była zablokowana!Czekam...	Poczekaj, aż aktualnie uruchomiony proces zostanie ukończony.
Zły kod PIN, proszę spróbować ponownie.	Wprowadź ponownie PIN.
Umieść wewnątrz granicy i próbuj ponownie	Ustaw kosiarkę wewnątrz granicy i uruchom ją ponownie.
Kosiarka na zewnątrz.
Uruchom ponownie, aby rozpocząć aktualizację oprogramowania sprzętowego.	Uruchom ponownie kosiarkę.
Praca przerwana, proszę spróbować ponownie.
Aktywowany czujnik deszczu.	Czujnik deszczu jest aktywny.
Kosiarka na stacji.	Kosiarka na stacji.
Kosiarki nie ma na stacji.	Kosiarki nie ma na stacji. W razie potrzeby umieść kosiarkę na stacji.
Naciśnij przycisk START, aby rozpocząć.	Naciśnij przycisk START (3).
Czas trwania co najmniej 30 minut.	Wskazanie czasu potrzebnego.
Wyszukiwanie sygnału...	Kosiarka szuka swojego sygnału.
Kopiuję plik, proszę czekać.	Proszę czekać na proces kopiowania.
Proszę to wyłączyć.	Wyłącz kosiarkę.
Aktualizacja nie powiodła się.	W razie konieczności należy ponownie przeprowadzić procedurę aktualizacji.
Błąd.	Zobacz rozdział „Odczyt dziennika pracy i błędów”.
Zatrzymanie silnika tnącego.	Zobacz rozdział „Usuwanie blokad”; Sprawdź ostrza pod kątem ciał obcych/uszkodzeń; W razie potrzeby skontaktuj się z producentem.
Lewy silnik utknął.
Proszę wymienić baterię.
Bateria jest nieprawidłowa.	Awaria czujnika pętli.
Bateria uszkodzona.	Wymień baterię.
Temperatura akumulatora jest zbyt niska (rozładowanie).	Anuluj proces ładowania.
Wysokie napięcie akumulatora.	Napięcie akumulatora jest zbyt wysokie.
Temperatura akumulatora jest zbyt wysoka.	Bateria ma wysoką temperaturę.
Wysoki prąd ładowania.	Anuluj proces ładowania, sprawdź prąd wejściowy.
Wysokie napięcie ładowania.	Anuluj proces ładowania, sprawdź napięcie wejściowe.
Wysoka temperatura.	Anuluj proces ładowania.
Kosiarka podniesiona.	Podniesiono kosiarkę.
Kosiarka przewróciła się.	Ustaw kosiarkę poziomo i ponownie uruchom.
Kosiarka uwięziona.	Wyczyść kosiarkę i uruchom ponownie.
Kosiarka przechylona.	Ustaw kosiarkę poziomo i ponownie uruchom.
Nadmierna temperatura silnika.	Wyłącz kosiarkę i pozwól jej ostygnąć.
Błąd silnika.	Skontaktuj się z producentem.
Odlączenie em sensora.
Awaria czujnika Halla.
Błąd sprzętowy.
Ładowanie nie jest typowe.
Ładowanie jest nieprawidłowe.
Błąd rozładowania akumulatora.
Błąd jednostki pomiaru bezwładności (IMU).
Odlączenie silnika.
Przeciążenie silnika.
Zatrzymanie silnika.
Prawy utyk silnika.
Awaria czujnika deszczu.
Awaria czujnika pętli.

Tryb punktowy / koszenie punktowe

Funkcja ta umożliwia koszenie trawników, które są zakryte meblami do siedzenia, sprzętem do zabaw na placu zabaw lub czymś podobnym.

1. Umieść kosiarkę na docelowym obszarze trawnika.
2. W razie potrzeby otwórz pokrywę (1).
3. Odblokuj wyświetlacz (10) za pomocą 4-cyfrowego kodu PIN.
4. Naciśnij przycisk OK (7), aby wejść do menu głównego.
5. Wybierz „Tryb punktowy” za pomocą przycisków strzałek (6). Na wyświetlaczu pojawi się komunikat „Zamknij pokrywę, aby rozpocząć”.
6. Zamknij pokrywę (1), a kosiarka rozpocznie koszenie z punktem stałym.

Kosiarka kosi w kierunku przeciwnym do ruchu wskazówek zegara i przełącza się na „Automatyczne koszenie” po promieniu koszenia 1 m lub 3,5 minutach koszenia.

Jeśli kosiarka napotka przeszkodę, zatrzymuje się, wyświetlacz wskazuje, że koszenie zostało zatrzymane, a kosiarka przełącza się w tryb gotowości.

Gdy kosiarka uderzy w przewód graniczny, kontynuuje koszenie w przeciwnym kierunku spiralnym.

Jeśli kosiarka znajduje się poza przewodem granicznym lub na stacji ładującej i wybierzesz „Tryb punktowy”, na wyświetlaczu pojawi się komunikat „Umieść wewnątrz granicy i spróbuj ponownie”. Ustaw kosiarkę wewnątrz przewodu granicznego i obok stacji ładującej, pnie ponownie uruchom „Tryb punktowy”.

Jeśli poziom naładowania akumulatora jest niższy niż 30%, na wyświetlaczu po 2s pojawi się komunikat „Niskie napięcie akumulatora”. Przed rozpoczęciem koszenia za pomocą punktu stałego należy naładować kosiarkę.

Ustawianie daty i godziny

1. W razie potrzeby otwórz pokrywę (1).
2. Odblokuj wyświetlacz (10) 4-cyfrowym kodem PIN.
3. Naciśnij przycisk OK (7), aby wejść do menu głównego.
4. Za pomocą przycisków strzałek (6) wybierz „Ustawienia”.
5. Potwierdź wybór przyciskiem OK (7).
6. Za pomocą przycisków strzałek (6) wybierz „Data i godzina”.

7. Potwierdź wybór przyciskiem OK (7).

8. Zmień datę i godzinę przyciskami strzałek (6). Poszczególne pozycje można nawigować przyciskiem OK (7) (pomiń prawą stronę).

Prawidłowe ustawienie daty i godziny jest wymagane do zapewnienia prawidłowego działania ustawień czasu pracy.

Ustawienie czujnika deszczu

Nigdy nie używaj kosiarki podczas burzy i upewnij się, że stacja ładująca jest odłączona od sieci. Jeśli czujnik deszczu jest włączony, kosiarka wraca do stacji ładującej podczas deszczu.

1. W razie potrzeby otwórz pokrywę (1).
2. Odblokuj wyświetlacz (10) 4-cyfrowym kodem PIN.
3. Naciśnij przycisk OK (7), aby wejść do menu głównego.

4. Za pomocą przycisków strzałek (6) wybierz opcję „Ustawienia”.

5. Potwierdź wybór przyciskiem OK (7).

6. Za pomocą przycisków strzałek (6) wybierz „Tryb deszczu”.

7. Potwierdź wybór przyciskiem OK (7).

8. Aby dezaktywować czujnik deszczu należy wybrać opcję „Włącz” i potwierdzić wybór przyciskiem OK (7). Aby aktywować czujnik deszczu należy wybrać opcję „Włącz” i potwierdzić wybór przyciskiem OK (7).

Wybierz czas w minutach, kiedy kosiarka powinna ponownie zacząć pracować po deszczu. Zdecyduj również, czy kosiarka powinna nadrobić przerwę w pracy spowodowaną deszczem. Każdy wybór należy potwierdzić przyciskiem OK (7).

1. Wróć do menu głównego za pomocą przycisku Wstecz (5).

Zalecamy, aby nie używać kosiarki podczas deszczu.

Ustawianie czasów pracy

1. W razie potrzeby otwórz pokrywę (1).
2. Odblokuj wyświetlacz (10) za pomocą 4-cyfrowego kodu PIN.
3. Naciśnij przycisk OK (7), aby wejść do menu głównego.
4. Za pomocą przycisków strzałek (6) wybierz opcję „Ustawienia”.
5. Potwierdź wybór przyciskiem OK (7).
6. Za pomocą przycisków strzałek (6) wybierz „Czas pracy”.
7. Potwierdź wybór przyciskiem OK (7).
8. Wybierz żądany czas działania za pomocą przycisków strzałek.

Ustawiasz czas pracy w pełnych godzinach na dobę.

1. Potwierdź wybór przyciskiem OK (7).
2. Wróć do menu głównego za pomocą przycisku Wstecz (5).

Po osiągnięciu ustawionego czasu pracy na dzień kosiarka automatycznie powraca do stacji ładującej. Wydłużenie czasu pracy s przerw deszczowych można ustawić bezpośrednio za pomocą kosiarki, patrz rozdział „Ustawianie czujnika deszczu” lub za pomocą Smart Life: Ustawienia > Czujnik deszczu.

Podłączanie kosiarki do sieci WLAN

1. W razie potrzeby otwórz pokrywę (1).
2. Odblokuj wyświetlacz (10) za pomocą 4-cyfrowego kodu PIN.
3. Naciśnij przycisk OK (7), aby wejść do menu głównego.
4. Za pomocą przycisków strzałek (6) wybierz opcję „Ustawienia”.
5. Potwierdź wybór przyciskiem OK (7).
6. Za pomocą przycisków strzałek (6) wybierz opcję „Ustaw WiFi”.
7. Użyj smartfona, aby połączyć się z kosiarką za pomocą aplikacji Smart Life.

Zobacz rozdział „Łączenie urządzenia z aplikacją Smart Life”

Zmiana PIN-u

1. W razie potrzeby otwórz pokrywę (1).
2. Odblokuj wyświetlacz (10) za pomocą 4-cyfrowego kodu PIN.
3. Naciśnij przycisk OK (7), aby wejść do menu głównego.
4. Za pomocą przycisków strzałek (6) wybierz opcję „Ustawienia”.
5. Potwierdź wybór przyciskiem OK (7).
6. Za pomocą przycisków strzałek (6) wybierz opcję „Zmień PIN”.
7. Potwierdź wybór przyciskiem OK (7).
8. Wprowadź stary 4-cyfrowy kod PIN. Jeśli wprowadziłeś kod PIN niepoprawnie, użyj przycisku Wstecz (5), aby powrócić do wprowadzania kodu PIN.

9. Teraz wprowadź nowy kod PIN.

10. Potwierdź nowy kod PIN, wprowadzając go ponownie. Jeśli kod PIN został wprowadzony niepoprawnie, wróć do wprowadzania kodu PIN za pomocą przycisku Wstecz (5) i powtórz kroki 8 i 9.

11. Możesz rozpoznać udaną zmianę, gdy na wyświetlaczu (10) pojawi się komunikat „Success!” („Sukces“). Wróć do menu głównego za pomocą przycisku Wstecz (5).

Ustawianie/usuwanie harmonogramu

Ustawianie harmonogramu:

1. W razie potrzeby otwórz pokrywę (1).
2. Odblokuj wyświetlacz (10) za pomocą 4-cyfrowego kodu PIN.
3. Naciśnij przycisk OK (7), aby wejść do menu głównego.
4. Za pomocą przycisków strzałek (6) wybierz „Harmonogram”.
5. Wybierz dzień, który chcesz ustawić (poniedziałek, wtorek, środa, czwartek, piątek, sobota, niedziela) za pomocą przycisków strzałek (6).
6. Naciśnij przycisk OK, aby przejść do ustawień dnia.
7. Wybierz godzinę rozpoczęcia i zakończenia za pomocą przycisków strzałek (6).

Można ustawić dwa okresy koszenia na dzień.

1. Naciśnij przycisk OK (7), aby potwierdzić, a wybór powróci na lewą stronę dnia.

UWAGA: Jeśli chcesz ustawić tylko okres koszenia, wróć do dnia lub menu głównego za pomocą przycisku wstecz (5).

1. Powtórz kroki 5.-8., aby wybrać okres harmonogramu dla każdego dnia tygodnia.

2. Naciśnij przycisk OK (7), aby potwierdzić wynik tego ustawienia.

1. Przesuń zaznaczenie za pomocą przycisków strzałek (6) na „Wszystkie” (lewy górny róg).
2. Naciśnij i przytrzymaj przycisk Wstecz (5), aby usunąć cały harmonogram na dany tydzień.

Ustawianie obszarów dodatkowych

1. W razie potrzeby otwórz pokrywę (1).
2. Odblokuj wyświetlacz (10) za pomocą 4-cyfrowego kodu PIN.
3. Naciśnij przycisk OK (7), aby wejść do menu głównego.
4. Za pomocą przycisków strzałek (6) wybierz „Obszary drugorzędne”.
5. Naciśnij przycisk OK, aby wybrać obszar (obszary) drugorzędny. Wybierz odległość początkową „Odległość” (m) i stosunek obszarów do koszenia „Procent” (%) za pomocą przycisków strzałek (6) i naciśnij przycisk OK, aby potwierdzić. Po dokonaniu wyboru automatycznie powrócisz do przeglądu obszarów drugorzędnych.
6. Powtórz krok 5, aby zakończyć ustawianie każdego obszaru drugorzędnego (obszarów).
7. Naciśnij przycisk OK (7), aby potwierdzić wynik ustawienia.

Kosiarka pokonuje określona przez Ciebie odległość „Distance (dst) m” wzdłuż przewodu granicznego, a następnie rozpoczyna koszenie.

W polu „Procent (pct) %” należy określić, jaki procent całkowitej powierzchni znajdującej się w obrębie przewodu granicznego należy skosić.

Suma wskazania „Procent (pct) %” 5 obszarów drugorzędnych (Obszary) musi być mniejsza/równa 100%.

Przywracanie ustawień fabrycznych

Tutaj można przywrócić ustawienia fabryczne kosiarki.

1. W razie potrzeby otwórz pokrywę (1).
2. Odblokuj wyświetlacz (10) za pomocą 4-cyfrowego kodu PIN.
3. Naciśnij przycisk OK (7), aby wejść do menu głównego.
4. Za pomocą przycisków strzałek (6) wybierz opcję „Ustawienia”.
5. Potwierdź wybór przyciskiem OK (7).
6. Za pomocą przycisków strzałek (6) wybierz opcję „Ustawienia fabryczne”.
7. Potwierdź wybór przyciskiem OK (7).

Kosiarka wyłącza się i resetuje do ustawień fabrycznych.

Przywrócenie ustawień fabrycznych kosiarki nie powoduje usunięcia danych osobowych zapisanych podczas łączenia się z aplikacją Smart Life. Aby usunąć te dane, należy postępować zgodnie z opisem w rozdziale „Odłączanie urządzenia i usuwanie danych z aplikacji”.

Odczyt dziennika pracy i błędów

1. W razie potrzeby otwórz pokrywę (1).
2. Odblokuj wyświetlacz (10) za pomocą 4-cyfrowego kodu PIN (ustawienie fabryczne „1111”).
3. Naciśnij przycisk OK (7), aby wejść do menu głównego.
4. Za pomocą przycisków strzałek (6) wybierz opcję „Ustawienia”.
5. Za pomocą przycisków strzałek (6) wybierz opcję „Informacje”.
6. Za pomocą przycisków strzałek (6) wybierz opcję „Dziennik błędów” lub „Dziennik pracy”.

Rejestr błędów i dziennika pracy można odczytać tutaj.

1. Naciśnij przycisk wstecz (5), aby powrócić do menu głównego.

Sprawdzanie aktualizacji oprogramowania sprzętowego

1. W razie potrzeby otwórz pokrywę (1).
2. Odblokuj wyświetlacz (10) za pomocą 4-cyfrowego kodu PIN (ustawienie fabryczne „1111”).
3. Naciśnij przycisk OK (7), aby wejść do menu głównego.
4. Za pomocą przycisków strzałek (6) wybierz opcję „Ustawienia”.
5. Za pomocą przycisków strzałek (6) wybierz opcję „Sprawdzanie wersji”.

Sprawdzane jest, czy jest dostępne nowsze oprogramowanie układowe. Jeśli tak, zostanie ono pobrane i zainstalowane automatycznie.

1. Naciśnij przycisk wstecz (5), aby powrócić do menu głównego.

Ładowanie baterii

Kosiarka automatycznie wraca do stacji ładującej, gdy jej stan naładowania jest niski. W tym celu kosiarka lokalizuje najbliższy przewód graniczny i podąża za nim w kierunku zgodnym z ruchem wskazówek zegara.

Możesz również samodzielnie umieścić kosiarkę w stacji ładującej.

Ryzyko obrażeń! Naciśnij przycisk STOP ! (9) przed podniesieniem kosiarki!

Po pełnym naładowaniu akumulatora proces ładowania zostaje zatrzymany, a kosiarka przełącza się w tryb czuwania.

Symbole graficzne na stacji ładowania

Kontrolka LED miga w kolorze zielonym: Uszkodzony lub niewłaściwie podłączony kabel ograniczający

Kontrolka LED świeci w kolorze czerwonym: Akumulator ładuje się

Kontrolka LED świeci w kolorze zielonym: Akumulator jest naładowany

Kontrolka LED nie świeci się: Stacja ładowania nie jest podłączona do zasilania

Kontrola poziomu naładowania akumulatora

Stan naładowania kosiarki można w każdej chwili sprawdzić na wyświetlaczu LCD.

1. W razie potrzeby otwórz pokrywę (1).
2. Odblokuj wyświetlacz (10) za pomocą 4-cyfrowego kodu PIN.
3. Stan naładowania jest teraz wyświetlany za pomocą symbolu baterii w prawym górnym rogu wyświetlacza.
4. Naciśnij przycisk START (3) i ponownie zamknij pokrywę (1). Kosiarka wznowi wcześniej przerwaną pracę.

Możliwe jest również odczytanie poziomu naładowania bez odblokowywania wyświetlacza, ale jest to łatwiejsze, gdy wyświetlacz jest odblokowany.

Wyłącz urządzenie i poczekaj, aż ostrza się zatrzymają. Istnieje ryzyko obrażeń ciała.

1. Otwórz pokrywę (1).
2. Ustaw koło obrotowe (2) na żądaną wysokość koszenia.
3. Ponownie zamknij pokrywę (1).

Urządzenie można regulować w 8 krokach, uzyskując wysokość koszenia w zakresie 25–60 mm.

Prawidłowa wysokość koszenia wynosi od 30 do 45 mm w przypadku trawnika ozdobnego i około 30 do 65 mm w przypadku trawnika użytkowego.

Do pierwszych cięć w sezonie należy wybrać dużą wysokość koszenia.

Ręczne przerwanie / rozpoczęcie cyklu operacyjnego

Przerwanie pracy

Aby zatrzymać kosiarkę podczas pracy, naciśnij przycisk STOP (9).

Rozpoczęcie / wznawianie pracy

1. Otwórz pokrywę (1).
2. Potwierdź wybór przyciskiem OK (7).
3. Odblokuj wyświetlacz (10) za pomocą 4-cyfrowego kodu PIN.
4. Naciśnij przycisk start (3).
5. Zamknij ponownie pokrywę (1).
   Kosiarka rozpoczyna ustawiony cykl pracy lub kontynuuje poprzednią pracę bez przerywania pracy.

Łaczenie urządzenia z aplikacja Smart Life

1. Otwórz pokrywę (1).
2. Odblokuj wyświetlacz (10) za pomocą 4-cyfrowego kodu PIN.
3. Naciśnij przycisk OK (7), aby wejść do menu głównego.
4. Za pomocą przycisków strzałek (6) wybierz „Ustawienia”.
5. Potwierdź wybór przyciskiem OK (7).
6. Za pomocą przycisków strzałek (6) wybierz opcję „Ustaw WiFi”.
7. Włącz Bluetooth® w swoim smartfonie.
8. Otwórz aplikację Smart Life.

Tu dostępne są opcje ①, ② i ③, aby połączyć urządzenie.

① Jeśli chcesz połączyć to urządzenie z aplikacja:

1. Na karcie 📋 wybierz opcję „Dodaj urządzenie”.

Aplikacja skanuje obszar w poszukiwaniu dostępnych urządzeń i wskazuje, czy zostały one znalezione.

Jeśli nie, czytaj dalej, jeśli to możliwe

1. Jeśli wybierzesz „Przejdź do dodania”, dostępne urządzenia zostaną wyświetlone na liście.
2. Wybierz urządzenie, ustawiając znacznik wyboru ✅. Wybierz tylko jedno urządzenie na raz. Jeśli są inne znaczniki wyboru dla innych urządzeń, wyczyść znaczniki wyboru, naciskając je.
3. Teraz naciśnij przycisk + o tym samym kolorze co ustawiony znacznik wyboru.
4. Wybierz swoją sieć WLAN i wprowadź odpowiednie hasło.
5. Potwierdź pomyślne połączenie za pomocą „Finish/Zakończono”. Urządzenie jest teraz wymienione na karcie i można je wybrać.

② Jeśli podłączyłeś już inne urządzenia do aplikacji:

1. Na karcie ⏻ wybierz ⚠ w prawym górnym rogu. Aplikacja skanuje obszar w poszukiwaniu dostępnych urządzeń i wskazuje, czy zostały one znalezione.

Jeśli nie, czytaj dalej, jeśli to możliwe

1. Postępuj tak samo jak z ① od punktu 10.

3 Jeśli lista dostępnych urządzeń nie zostanie automatycznie zaproponowana:

Jeżeli urządzenie nie zostanie zaproponowane automatycznie, wykonaj następujące czynności:

1. Na karcie ⬇ wybierz + w prawym górnym rogu.
2. Wybierz „Inne” na pasku po lewej stronie.
3. Wybierz „Inne 2”.
4. Upewnij się, czy wyświetlacz miga szybko. Aplikacja wyszukuje teraz dostępne urządzenia i sugeruje je.
5. Wybierz żądane urządzenie, naciskając przycisk + , aby dodać je do aplikacji.
6. Najpierw potwierdź przyciskiem „Dalej”, a następnie „Zakończ”.

i Aktualizacja oprogramowania sprzętowego może zmienić funkcje aplikacji.

Aktywacja Bluetooth®

Bluetooth® jest wymagany tylko do połączenia urządzenia z aplikacją Smart Life. Po połączeniu urządzenia z aplikacją Smart Life Bluetooth® wyłącza się i włącza ponownie dopiero po przywróceniu ustawień fabrycznych urządzenia.

1. W razie potrzeby otwórz pokrywę (1).
2. Odblokuj wyświetlacz (10) za pomocą 4-cyfrowego kodu PIN.
3. Naciśnij przycisk OK (7), aby wejść do menu głównego.
4. Za pomocą przycisków strzałek (6) wybierz opcję „Ustawienia”.
5. Potwierdź wybór przyciskiem OK (7).
6. Za pomocą przycisków strzałek (6) wybierz opcję „Ustaw Wi-Fi”.
7. Potwierdź wybór przyciskiem OK (7).

i Jest to konieczne do pierwszego połączenia z aplikacją Smart life, po czym następuje nawiązanie połączenia WLAN, a funkcja Bluetooth® kosiarki jest nieaktywna.

Funkcje aplikacji

Jeśli wybierzesz kosiarkę, zostaniesz przeniesiony na stronę przeglądu.

Naciśnij przycisk w lewym kółku i przytrzymaj kciuk na wyświetlaczu, aby przesunąć wybór „START▶” w górę i w dół. Aby wybrać poszczególne menu za pomocą pozycji „START▶”.

Harmonogram

Tutaj możesz ustawić dwa okresy pracy kosiarki na każdy dzień tygodnia. Kosiarka musi być w trybie czuwania, aby można było dokonać ustawień w tym miejscu.

1. Wybierz interesujący Cię dzień.
2. Dla okresu czasu określ czas rozpoczęcia i czas zakończenia.
3. Zapisz harmonogram w prawym górnym rogu, klikając „Zapisz”.
   Harmonogram można zresetować w menu ćwiczeń po prawej stronie, klikając „reset”.

Obszary drugorzędne

Tutaj możesz skonfigurować do 5 obszarów drugorzędnych. Aby można było dokonać ustawień, kosiarka musi znajdować się w trybie czuwania.

1. Wybierz obszar drugorzędny.
2. Ustaw odległość do punktu wejścia.

Kosiarka porusza się wzdłuż przewodu granicznego na określoną odległość, a następnie rozpoczyna koszenie.

1. Ustaw procent powierzchni.

Procent powierzchni wskazuje, jaki procent całkowitej powierzchni znajdującej się w obrębie przewodu granicznego podlega koszeniu. Suma procentowych wartości powierzchni 5 obszarów drugorzędnych musi być mniejsza/równa 100%.

1. Potwierdź przyciskiem „Zapisz”.

Jeżeli nie chcesz dzielić koszonego obszaru na mniejsze obszary, wybierz:

Odległość od punktu wejścia: 1 m.

Procent powierzchni: 100%.

Kontrola

Tutaj możesz:

• Wyświetlić tryb, w jakim aktualnie znajduje się kosiarka,
  – Odczytać pojemność baterii w %,
• Rozpocząć lub wstrzymać automatyczne koszenie Ⓐ,
  – Rozpocząć koszenie punktowe za pomocą opcji Stały punkt, jeśli kosiarka znajduje się w trybie czuwania.

Funkcja ta umożliwia koszenie trawników, które w innym przypadku byłyby zasłonięte meblami wypoczynkowymi, urządzeniami na placu zabaw itp.

- Poprzez wybór stacji pozwolić kosiarce udać się do stacji ładującej.

Dziennik błędów

Tutaj możesz odczytać błąd i godzinę jego wystąpienia.

Dziennik pracy

Tutaj możesz odczytać czas pracy kosiarki.

Ustawienia

Tutaj możesz:

– Ustawić całkowity czas pracy dziennie w sekcji Godziny pracy,
– Ustawić hasło urządzenia (PIN) i zmienić je,
- Aktywować i dezaktywować czujnik deszczu i ustawić czas, kiedy kosiarka powinna ponownie rozpocząć pracę po deszczu. Możesz również określić, czy kosiarka powinna nadrobić przerwę w pracy spowodowaną deszczem. Zalecamy, aby nie używać kosiarki podczas deszczu.

Ustawienia

Jeśli wybierzesz ikonę — ponownie, możesz przypisać kosiarce nowy obraz w polu „Symbol”, możesz zmienić nazwę kosiarki w polu „Nazwa” lub przypisać jej „Lokalizację”.

„Informacje o urządzeniu” można wyświetlić w tym punkcie menu.

„Dotknij, aby uruchomić i zautomatyzować” umożliwia uruchamianie zapisanych automatyzacji.

Funkcja „Udostępnij urządzenie” umożliwia udzielenie innym członkom gospodarstwa domowego dostępu do kosiarki za pośrednictwem odpowiedniej aplikacji Home.

„Wiadomość offline” po aktywacji wysyła powiadomienie w przypadku utraty połączenia aplikacji z kosiarką.

„Utwórz grupę” umożliwia tworzenie grup urządzeń.

„FAQ” odpowiada na najczęściej zadawane pytania.

„Sprawdź aktualizację oprogramowania układowego” sprawdza, czy oprogramowanie układowe jest aktualne i umożliwia aktualizację, jeśli dostępna jest nowsza wersja.

„Usuń urządzenie” usuwa kosiarkę z listy urządzeń w aplikacji. Przeczytaj także „Odłączanie urządzenia i usuwanie danych z aplikacji”.

Odłączanie urządzenia i usuwanie danych z aplikacji

1. Na karcie 📋 wybierz urządzenie, które chcesz usunąć i z którego dane chcesz usunąć.
2. Wybierz ikonę w prawym górnym rogu.
3. Wybierz „Usuń urządzenie”.
4. Aby usunąć dane, wybierz opcję „Odlącz i usuń dane”.
   Jeśli chcesz po prostu odłączyć urządzenie bez usuwania danych, wybierz opcję „Rozłącz”.

Masz problemy z aplikacją? - FAQ

1. Z listy urządzeń wybierz urządzenie, co do którego masz pytania.
2. Wybierz ikonę ♿ w prawym górnym rogu.
3. W sekcji „Inne” wybierz opcję „FAQ” (Często zadawane pytania).

CZYSZCZENIE, KONSERWACJA I PRZECHOWYWANIE

Po zakończeniu pracy należy urządzenie oczyścić z resztek trawy, kurzu i pyłu.

UWAGA! Zawsze upewnij się, że urządzenie jest wyłączone i odłączone od zasilania przed przystąpieniem do przeglądu lub konserwacji.

Przy pomocy delikatnej szczotki, pędzelka lub szmatki należy oczyścić obudowę z pyłu, można oczyścić robota przy pomocy sprężonego powietrza.

Dopuszczalne jest czyszczenie wilgotną szmatką, jednak pod warunkiem natychmiastowego osuszenia urządzenia bezpośrednio po tej czynności. Elementy metalowe należy zabezpieczać olejem.

Regularnie czyścić otwory wentylacyjne sprężonym suchym powietrzem. Nie wolno wkładać do otworów wentylacyjnych ostrych przedmiotów.

Po zakończeniu pracy należy:

- Przetrzeć otwory wentylacyjne i pozostawić wolne od zanieczyszczeń.

- Przetrzeć robota za pomocą suchej szmatki.

Czyścić należy zarówno obudowę jak i spód robota do koszenia trawy.

Czyszczenia i konserwacji wymaga również stacja dokująca, zwłaszcza wtedy, gdy robot miał kontakt z mokrą lub bardzo soczystą trawą.

UWAGA! Nigdy nie należy używać agresywnych lub żrących detergentów do czyszczenia, ponieważ mogą one uszkodzić plastikowe części urządzenia. Niedopuszczalne jest mycie robota strumieniem wody, woda może uszkodzić części elektryczne maszyny.

Środki czyszczące i rozpuszczalniki takie jak: benzyna, czterochlorek węgla, chlorowane rozpuszczalniki czyszczące, amoniak i domowe detergenty, które zawierają amoniak mogą uszkodzić elementy plastikowe.

UWAGA! Robota do koszenia trawy należy przechowywać w dobrze wentylowanym pomieszczeniu w suchym, niezakurzonym miejscu. Należy przechowywać tylko sprawne urządzenie; przed składowaniem należy usunąć usterki.

Wymiana ostrzy tnących

Przed wymianą ostrzy tnących należy wyłączyć zasilanie robota koszącego i założyć rękawice ochronne.

Należy odwrócić robota i usunąć wszystkie obce obiekty, np. trawę, która zgromadziła się wokół tarczy ostrzy.

Ostrza należy sprawdzać regularnie co miesiąc i wymieniać je natychmiast, gdy się zużyją.

Żeby wymienić ostrze należy odkręcić śruby, usunąć zużyte ostrza, nasadzić nowe ostrza i przykręcić je śrubami.

Należy upewnić się, że ostrza mogą się obracać i działają poprawnie.

Żywotność baterii

W przypadku długotrwałego przechowywania robota zaleca się ładowanie akumulatora co dwa miesiące, aby zachować jak najlepszy stan.

Długie okresy nieużywania, a także ekstremalne temperatury (bezpośrednie nasłonecznienie kosiarki lub zima na zewnątrz) znacznie ograniczą żywotność baterii. Dlatego należy chronić swoją kosiarkę automatyczną przed ekstremalnymi temperaturami, zabrać ją na zimę i od czasu do czasu doładować.

Akumulator może być wymieniony tylko przez profesjonalny serwis.

Przygotowanie akumulatora do recyklingu

- Zabezpieczyć terminal akumulatora wytrzymała taśmą izolacyjną.

• UWAGA! Nie wolno próbować niszczyć lub rozłączać akumulatora czy też usuwać któregokolwiek z jego komponentów.
• Przechowywać poza zasięgiem dzieci.
• Niestosowanie się do powyższych ostrzeżeń może doprowadzić do pożaru i/lub poważnych obrażeń.

TRANSPORT

• Wyłącz robota do koszenia trawy przed przemieszczaniem go po innych niż trawiaste powierzchniach i gdy jest transportowany do miejsca koszenia i z powrotem.
• Przed transportem robota wyjmij i zabezpiecz akumulator.
• Do transportu roboła należy zabezpieczyć pasami transportowymi, a jeżeli to możliwe, transportuj roboła do koszenia trawy w oryginalnym opakowaniu.
• Podczas transportu postępuj rozważnie pamiętając, że ostrza noży robota są bardzo ostre.

PRZEGLĄDY I DIAGNOZOWANIE PROBLEMÓW

Problem	Możliwa przyczyna	Rozwiązanie problemu
Urządzenie nie załącza się.	Brak zasilania, rozładowany akumulator.	Należy wsunąć urządzenie do stacji dokującej w celu naładowania.
Robot nie rozpoczyna pracy i pozostaje w stacji dokującej.	Akumulator jest rozładowany.Zły kontakt elektryczny pomiędzy stykami stacji dokującej a robotem.	Sprawdź styki w stacji dokującej i w robocie. W razie potrzeby manualnie popraw styki.
	Linka do oznaczania obszaru roboczego jest przerwana.	Sprawdź i napraw uszkodzenie.
Tor ruchu robota jest nieprawidłowy, maszyna porusza się inaczej, niż po wyznaczonej trasie.	Funkcja wykrywania przewodu ograniczającego działa nieprawidłowo. Muszą istnieć jakieś obce sygnały interferencyjne wokół, jak np. kable wysokiego napięcia pod ziemia, lub w pobliżu znajduje się przewód podobnego urządzenia, a jego odległość jest mniejsza niż 10 m.	Należy sprawdzić i ewentualnie zmienić trasę pracy robota.Należy oddalić trasę urządzenia od czynników zakłócających.
Styki robota nie mają kontaktu ze stykami stacji dokującej.	Stacja dokująca nie jest usytuowana na równej powierzchni.	Osadź prawidłowo stację na suchej i równej powierzchni.
Robot zatrzymuje się.	Sprawdź czy pochylenie terenu nie jest większe niż 20°.	Wyznacz obszar pracy robota w ten sposób, by ominąć zbyt pochylony obszar.
	Robot nie może wykryć sygnału z przewodu wyznaczającego obszar roboczy.	Sprawdź zaciski przewodów w stacji dokującej.Znajdź przerwę i połącz elektrycznie rozdzielone końca.
Robot nie pracuje.	Akumulator jest całkowicie rozładowany.	Ustaw robot w stacji dokującej a po naładowaniu uruchom program koszenia.

GWARANCJA | SERWIS

Zakupiony przez Państwa produkt przeznaczony jest wyłącznie do użytku amatorskiego (hobbystycznego). W przypadku użytkowania elektronarzędzia do innych celów (zarobkowych, zawodowych), spowoduje to utratę odpowiedzialności gwaranta za zakupione urządzenie. Informacje na temat gwarancji oraz sieci serwisowej NAC znajdziesz w dołączonej karcie gwarancyjnej.

Pamiętaj, że po każdym użyciu maszynę należy wyczyścić. Utrzymanie sprzętu w czystości zapewni długotrwałą i niezawodną pracę. Czyszczenie, konserwacja i przeglądy okresowe to nie są naprawy. Autoryzowane serwisy NAC mogą te czynności przeprowadzić w ramach usługi odpłatnej.

Deklaracja zgodności WE

Producent:

nazwa: NAC Sp. z o.o.

adres: Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:

nazwa: Robot do koszenia trawy

model: BA-2571

numer seryjny: 041 24 5842525719 0000 000001 - 028 26 5842525719 9999 999999

spełnia zasadnicze wymagania:

• dyrektywy maszynowej MD 2006/42/EC,
• dyrektywy dotyczącej kompatybilności urządzeń radiowych RED 2014/53/UE,
• dyrektywy dotyczącej hałasu NEE 2000/14/EC załącznik VI oraz 2005/88/EC,
• dyrektywy dotyczącej substancji niebezpiecznych RoHS 2011/65/UE,

spełnia wymagania następujących norm zharmonizowanych:

• EN 60335-1:2012/A15:2021
• EN 50636-2-107:2015/A3:2021
• EN 301 489-3 V2.2.0:2021,
• EN 301 489-17 V3.2.4:2020,
• EN IEC 55014-1:2021,
• EN IEC 55014-2:2021,
• EN IEC 61000-3-2:2019/ A1:2021,
• EN 61000-3-3:2013/A2:2021

2000/14/EC: zastosowana procedura oceny zgodności według załącznika VI

• zmierzony maksymalny poziom mocy akustycznej L wA wynosi 64 dB(A),
• gwarantowany poziom mocy akustycznej L wA wynosi 66 dB(A).

Procedury oceny zgodności zrealizowano przy udziale jednostki notyfikowanej:

nazwa: TÜV SÜD Product Service GmbH Certification Body

adres: Ridlerstraße 65, 80339 Munich, Germany

numer identyfikacyjny: 0123

Miejsce złożenia i przechowywania Dokumentacji technicznej:

NAC Sp. z o.o.

Al. Krakowska 39,

05-090 Raszyn

Jarosław Malinowski

Dyrektor ds. technicznych i certyfikacji

Raszyn, 20 października 2024

NAC

NEW AMERICAN CONCEPT

GWARANCJA

Szanowni Państwo!

Dziękujemy za dokonanie zakupu naszego produktu i gratulujemy trafnego wyboru. Urządzenie, które Państwo kupiliście, zostało zaprojektowane i wyprodukowane według najnowszych technologii oraz reprezentuje światowe standardy jakości i niezawodności, jednocześnie będąc przyjaznym dla środowiska.

Przypominamy o obowiązku dokładnego zapoznania się z procedurami uruchomienia oraz eksploatacji przed rozpoczęciem korzystania z urządzenia; procedury te są zawarte w dostarczonej z urządzeniem Instrukcji Obsługi.

801 044 450

Infolinia czynna od poniedziałku do piątku w godzinach od 8.00 do 15.00. Koszt połączenia wg stawek operatorów poszczególnych sieci.

Nasza wyspecjalizowana sieć serwisowa służy Państwu wszelką pomocą w zakresie porad technicznych jak i eksploatacyjnych.

Przydatne informacje serwisowe oraz lista autoryzowanych punktów serwisowych znajdują się na stronie:

serwis.nac.com.pl

1. Firma NAC gwarantuje sprawne działanie urządzenia zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w Instrukcji Obsługi.
2. Na urządzenie udziela się 24-miesięcznej gwarancji konsumentowi („tj. osobie fizycznej dokonującej z przedsiębiorcą czynności prawnej niezwiązanej bezpośrednio z jej działalnością gospodarczą lub zawodową”) oraz 12-miesięcznej gwarancji przy zakupie przez przedsiębiorcę „(tj. osobę fizyczna, osobę prawną i jednostkę organizacyjna, prowadzącą we własnym imieniu działalność gospodarczą lub zawodową)”. Po tym okresie użytkownik ma prawo do napraw odpłatnych. Z gwarancji wyłączone są akumulatory.
3. Wszystkie uszkodzenia ujawnione w okresie obowiązywania gwarancji wynikające z wad materiałowych, montażowych lub produkcyjnych będą usuwane bezpłatnie.
4. Podstawą do uzyskania ochrony gwarancyjnej jest dowód zakupu urządzenia od Autoryzowanego Dystrybutora sprzętu NAC wraz z podpisanym w dniu sprzedaży drukiem niniejszej karty gwarancyjnej wydanym przez oficjalnego Autoryzowanego Dystrybutora marki NAC. Ochrona gwarancyjna nie będzie udzielana, jeżeli druk gwarancji będzie poświadczony/podstemplowany przez firmę niebędącą Autoryzowanym Dystrybutorem marki NAC. Niniejsza gwarancja obowiązuje na terenie Rzeczypospolitej Polskiej.
5. Wady urządzenia podlegające gwarancji będą usuwane w terminie do 14 dni roboczych od daty przyjęcia w Autoryzowanym Serwisie NAC. Termin ten może ulec wydłużeniu do 30 dni roboczych w wyjątkowych przypadkach.
6. Z przyczyn niezależnych od Gwaranta wskazany powyżej termin może ulec wydłużeniu, w szczególności gdy produkt wymaga dodatkowej weryfikacji/ekspertyzy lub wystąpią okoliczności mające postać siły wyższej uniemożliwiającej jego zachowanie np.: powódź, pożar, strajki, klęski żywiołowe, restrykcje importowe itp.
7. W zakres gwarancji nie wchodzą czynności takie jak: montaż, konserwacja, obsługa okresowa regulacja i czyszczenia, a także przeglądy, wymiana oleju i filtrów wraz z materiałami i częściami użytymi do w/w czynności. Czynności te mogą być wykonane odpłatnie. Gwarancja nie obejmuje naturalnego zużycia lub pogorszenia działania akumulatorów wynikającego z normalnego użytkowania.
8. W celu usunięcia wad lub uszkodzeń urządzenie wraz z dowodem zakupu i ważną kartą gwarancyjną należy dostarczyć do: najbliższego Autoryzowanego Serwisu lub skorzystać z wygodnego systemu „door to door” lub do miejsca zakupu. Urządzenie powinno zostać uprzednio oczyszczone. Serwis/sklep może odmówić naprawy urządzenia nieoczyszczonego. Jeżeli urządzenie ma zostać wysłane, przed przekazaniem go kurierowi lub sprzedawcy należy bezwzględnie wylać z niego płyny eksploatacyjne (paliwo i olej). Opakowanie musi zapewnić bezpieczny transport, zaleca się opakowanie oryginalne.
9. Sposób realizacji reklamacji ustala gwarant. Gwarant nie ma obowiązku dostarczenia urządzenia zastępczego na czas naprawy gwarancyjnej.
10. Gwarancja ta obowiązuje pod warunkiem, że urządzenie jest prawidłowo eksploatowane, konserwowane i obsługiwane zgodnie z dołączoną instrukcją obsługi.
11. Użytkownik jest obowiązany do natychmiastowego zaniechania użytkowania uszkodzonego urządzenia. Kontynuacja pracy uszkodzonym urządzeniem może powodować powstanie kolejnych usterek oraz zagrażać zdrowiu lub życiu użytkownika lub osób trzecich.
12. Gwarancją nie są objęte uszkodzenia powstałe w wyniku: uszkodzeń mechanicznych, niewłaściwego użytkowania, dokonywania modyfikacji oraz napraw dokonanych przez osoby nieupoważnione. Dotyczy to również zamontowania i używania niewłaściwych części oraz filtrów, smarów, olejów, paliw.
13. Zniszczenie plomb gwarancyjnych, o ile są, lub tabliczki znamionowej z numerem seryjnym, może być podstawą do odrzucenia gwarancji.
14. Gwarancja nie obejmuje wad powstałych na skutek uderzenia pioruna, pożaru, powodzi i innych klęsk żywiołowych.
15. Gwarancji nie podlegają elementy eksploatacyjne i ulegające naturalnemu zużyciu podczas pracy i podlegające kontroli stanu przez użytkownika takie jak: paski klinowe, żarówki, filtry, świece zapłonowe, koła jezdne, noże i ostrza tnące, uchwyty noży, głowice żyłkowe, łańcuchy tnące, prowadnice łańcucha, linki sterownicze, wpusty i kołki przeciążeniowe.
16. Firma NAC nie odpowiada za bezpośrednie lub pośrednie szkody, straty bądź koszty wynikłe z zastosowania, bądź brakiem możliwości zastosowania urządzenia do jakiegokolwiek celu.
17. Jeżeli przed przystąpieniem do naprawy konieczne jest przeprowadzenie czynności związanych z konserwacją urządzenia to Serwis/sklep może przeprowadzić takie czynności odpłatnie za zgodą użytkownika/reklamującego.
18. Jeżeli podczas naprawy stwierdzono konieczność wymiany elementów związanych z bezpieczeństwem użytkowania lub osób trzecich (m.in. ostrza tnące, łańcuchy, prowadnice, osłony elementów tnących i inne związane z bezpieczeństwem), to serwis jest zobowiązany do wymiany tych elementów nawet wtedy, gdy wiąże się to z koniecznością pobrania opłat za zgodą użytkownika/reklamującego. W przypadku odmowy serwis zwrócić produkt bez dokonania jakichkolwiek napraw.
19. Gwarancja nie obejmuje ewentualnych szkód wyrządzonych przedmiotom lub osobom.
20. Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego będącego osobą fizyczną wynikających z przepisów o niezgodność towaru z umową za wady rzeczy sprzedanej.

Nazwa sprzętu *

Model *

Data sprzedaży *

Nr fabryczny urządzenia *

Nr fabryczny silnika

Oświadczam, że zapoznałem się z instrukcją obsługi oraz kartą gwarancyjną. Zakupiony sprzęt otrzymałem sprawny, kompletny, wraz z dowodem zakupu.

Czytelny podpis nabywcy ....

Pieczątka i czytelny podpis sprzedawcy *1

* Wypełnia sprzedawca

*1 Oświadczam, że jestem oficjalnym Autoryzowanym Dystrybutorem sprzętu NAC.

Złożenie oświadczenia niezgodnego ze stanem faktycznym przez podmiot niebędący autoryzowanym Dystrybutorem sprzętu NAC może skutkować odpowiedzialnością karną sprzedawcy na podstawie art. 271 i art. 286 Kodeksu Karnego.

LP.	Daty	Opis naprawy	Pieczątka zakładu
	Data zgłoszenia sprzętu
	Data zakończenia naprawy
	Data wydania sprzętu
	Data zgłoszenia sprzętu
	Data zakończenia naprawy
	Data wydania sprzętu
	Data zgłoszenia sprzętu
	Data zakończenia naprawy
	Data wydania sprzętu
	Data zgłoszenia sprzętu
	Data zakończania naprawy
	Data wydania sprzętu

ODKRYJ NOWE MOŻLIWOŚCI NAC NEW AMERICAN CONCEPT

Drogi Kliencie,

w sprawach związanych z obsługą gwarancyjną oraz serwisową kontaktuj się z nami przez stronę internetową

serwis.nac.com.pl

ZNAJDŹ NAS

Zdjęcia i opisy z niniejszej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170 kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Niniejsza instrukcja kosiarek spalinowych nie wskazuje cech nabytego przez Państwa urządzenia, którego dotyczy instrukcja, w zakresie, w jakim nie mają one wpływu bezpośrednio na sposób korzystania z niego, a tym samym szczegółowe dane techniczne wskazane w instrukcji mogą ulec zmianie, za co firma NAC nie ponosi odpowiedzialności.
