AWO805 - Boîtiers de télécommunication PULSAR - Bezpłatna instrukcja obsługi

Typ produktu	Skrzynka telekomunikacyjna
Marka	Pulsar
Model	AWO805
Wymiary zewnętrzne (wys. x szer. x gł.)	300 x 200 x 150 mm
Waga	ok. 2 kg
Materiał obudowy	Stal malowana proszkowo
Kolor	Szary RAL 7035
Stopień ochrony IP	IP55
Zakres temperatur pracy	-25°C do +60°C
Pojemność użytkowa	ok. 10 litrów
Drzwi	Zamykane na klucz (wkładka uniwersalna)
Uszczelka	Tak, gumowa
Mocowanie	Ścienne (4 punkty montażowe)
Przepusty kablowe	4 otwory M25 (zaślepione)
Zacisk uziemiający	Tak, wewnątrz
Zastosowanie	Ochrona urządzeń telekomunikacyjnych i sieciowych
Konserwacja	Przecierać suchą lub lekko wilgotną szmatką
Bezpieczeństwo	Wymagane uziemienie obudowy
Akcesoria w zestawie	2 klucze, śruby montażowe
Gwarancja	24 miesiące
Producent	Pulsar (Polska)

Często zadawane pytania - AWO805 PULSAR

Jak zamontować skrzynkę Pulsar AWO805 na ścianie?

Użyj dołączonych śrub montażowych. Wierć otwory w ścianie w odstępach zgodnych z otworami w obudowie. Przed montażem upewnij się, że powierzchnia jest równa i sucha. Po zamontowaniu podłącz przewód uziemiający do zacisku wewnątrz.

Jaki jest stopień ochrony IP obudowy AWO805?

Stopień ochrony wynosi IP55, co oznacza odporność na kurz oraz strugi wody z dowolnego kierunku. Skrzynka nadaje się do użytku zewnętrznego, ale nie do zanurzenia.

Czy w skrzynce zmieszczą się dwa routery i zasilacz?

Tak, pojemność wewnętrzna wynosi około 10 litrów. Zalecamy rozmieszczenie urządzeń z zachowaniem odstępów dla wentylacji. W razie potrzeby można dodać listwę montażową DIN.

Jakie są wymiary zewnętrzne skrzynki?

Wymiary zewnętrzne to 300 x 200 x 150 mm (wysokość x szerokość x głębokość). Przed zakupem sprawdź dostępne miejsce.

Czy obudowa jest przystosowana do montażu na zewnątrz?

Tak, dzięki stopniowi ochrony IP55 i uszczelce gumowej skrzynka nadaje się do montażu na zewnątrz. Należy jednak unikać bezpośredniego kontaktu z wodą pod ciśnieniem.

Jak prawidłowo uziemić skrzynkę Pulsar AWO805?

Wewnątrz skrzynki znajduje się zacisk uziemiający. Należy podłączyć do niego przewód ochronny o przekroju co najmniej 4 mm² i połączyć z instalacją uziemiającą budynku.

Czy w skrzynce są przepusty kablowe?

Tak, obudowa wyposażona jest w 4 otwory M25 z zaślepkami. Można w nich zamontować dławnice kablowe o odpowiedniej średnicy.

Jaki materiał został użyty do produkcji obudowy?

Obudowa wykonana jest z stali malowanej proszkowo w kolorze szarym RAL 7035. Zapewnia to odporność na korozję i uszkodzenia mechaniczne.

Czy skrzynka posiada zamek?

Tak, drzwi skrzynki są wyposażone w zamek z wkładką uniwersalną. W zestawie znajdują się dwa klucze. Zamek zabezpiecza przed nieautoryzowanym dostępem.

Jaką temperaturę może wytrzymać obudowa AWO805?

Zakres temperatur pracy wynosi od -25°C do +60°C. Skrzynka może być stosowana w różnych warunkach klimatycznych.

INSTRUKCJA OBSŁUGI AWO805 PULSAR

Wydanie: 1 z dnia 13.07.2021

Zastępuje wydanie: ----

PL/EN

1. Przeznaczenie / Destination:

Teletechniczne Obudowy Mieszkaniowe (w skrócie TOM) zostały przygotowane w związku z wejściem w życie Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z 2012r (Dz. U. Z 2012 r.) Zgodnie z tym dokumentem Teletechniczna Obudowa Mieszkaniowa musi być montowana w budynkach użyteczności publicznej i budynkach zamieszkania zbiorowego.

Teletechniczna Obudowa Mieszkianiowa powinna zapewnić możliwość prostego (bez konieczności wymiany całej infrastruktury okablowania) przyłączenia przedsiębiorców telekomunikacyjnych do instalacji telekomunikacyjnej budynku na zasadzie równego dostępu.

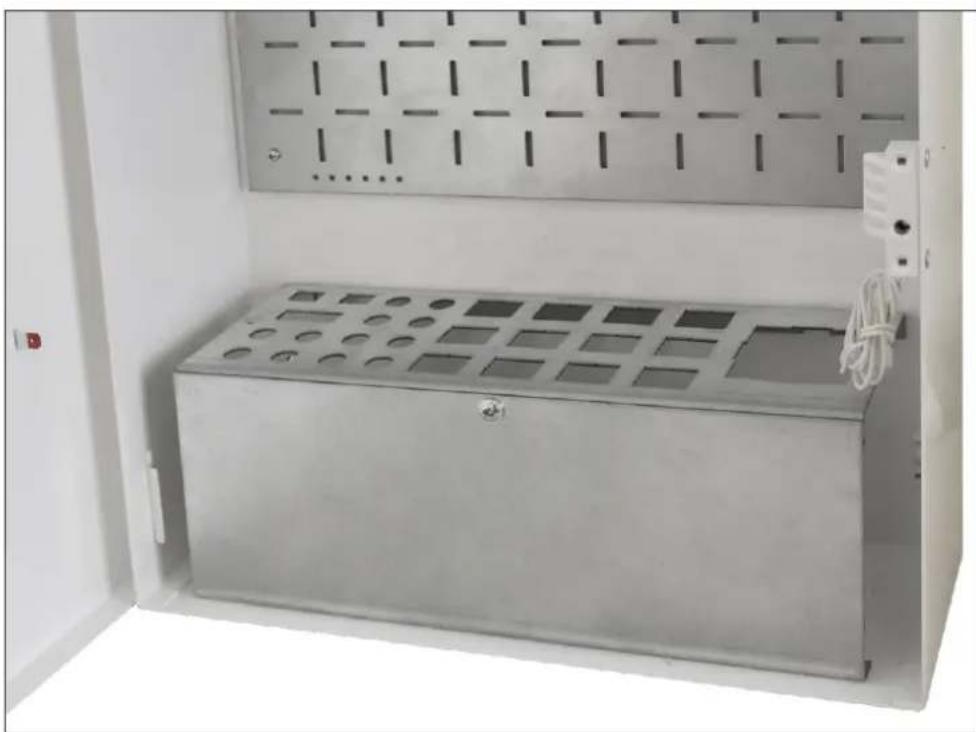

Natynkowe teletechniczne obudowy mieszkaniowe pozwalają na integrację elementów sieci komputerowej, telefonicznej, telewizyjnej (RTVSAT), światłowodowej oraz innych instalacji teletechnicznych. Służy do tego łatwo demontowany adapter z miejscem na gniazda typu „keystone” (montaż złącz RJ45, oraz złącz „F”), dodatkowe otwory pod złącza „F”, otwory pod złącza światłowodowe SC/APC (pojedyncze i podwójne) oraz otworowanie do montażu osprzętu o standardzie 45x45mm. Blachy adaptera mocowane są za pomocą dwóch blachowkrętów (od tyłu i od dołu).

W górnej części na tylnej ściance można zamontować dodatkowe element tj. rozgałęźniki RTVSAT. Montaż tych elementów również jest bardzo wygodny i szybki, gdyż dołączona płyta pozwala na montaż urządzeń za pomocą wkrętów, bez konieczności wcześniejjszego wykonania otworów.

1. Konstrukcja natynkowa.
2. Zdejmowane drzwiczki (wygodna instalacja okablowania i innych urządzeń).
3. Płyta montażowa z tworzywa (łatwy i szybki montaż dodatkowego wyposażenia).
4. W komplecie adapter do montażu gniazd typu keystone RJ45, złączy F oraz złączy światłowodowych SC/APC.
5. Przetloczenia, otwory do wprowadzenia przewodów.
6. Brak możliwości zmiany kierunku otwierania drzwiczek.

7. W obudowie drzwiczki po zamknięciu blokowane są za pomocą śrubki. Drzwiczki posiadają przetłoczenie do wybicia pozwalające na montaż zamka MR008 (różny kod) lub MR027 (ten sam kod).
   Uwaga! Zamek nie znajduje się na wyposażeniu obudowy - należy go zakupić.

8. Obudowa została przystosowana do montażu przewodów uziemiających np. PKAZ040 (nie są na wyposażeniu obudowy).

9. Surface mounted construction.

10. Removable door (convenient installation of wiring and other equipment).

11. Plastic mounting plate (easy and quick installation of additional equipment).

12. The set includes adapter for mounting the RJ45 Keystone socket, F connectors and SC/APC fiber optic connectors.

13. Several embossed openings for entering the cables.

14. Door opening direction cannot be changed.

15. Door closing by screw. Door has embossing to be knocked out allowing installation of lock MR008 (different code) or MR027 (the same code).

Obudowa przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie (wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do ingerencji w instalacje niskonapięciowe. Obudowa (+PCB) powinna być montowana w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C.

1. Dane techniczne / Technical data:

DANE TECHNICZNE	TECHNICAL DATA
Napięcie zasilania	Power supply voltage	230 V, 50Hz(-/+15%)
Zabezpieczenie antysabotażowe	Tamper protection	1x - otwarcie obudowy1x - opening casing
Obciążalność wyjścia TAMPER- max	Output current TAMPER - max	500mA@50 V DC
Obudowa: IP	Casing: IP	IP 20
Temperatura pracy	Operating temperature	-10°C÷40°C
Wilgotność względna RH - max.	Relative humidity RH - max.	90 [%]

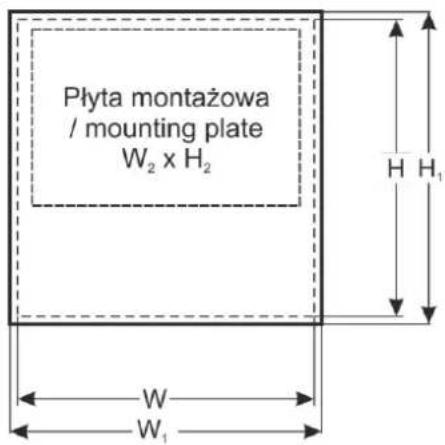

Wymiary zewnętrzne obudowy	External dimensions of enclosure	W=295, H=345, D+D1=90 + 8 [+/-2mm]
Wymiary zewnętrzne czołówki	External dimensions of the front panel	W1=300, H1=350 [+/-2mm]
Wymiary płyty montażowej	Mounting plate dimensions	W2=280, H2=195 [+/-2mm]
Głębokość robocza	Working depth	D2=80 [+/-2mm]
Możliwość zamontowania	Possibility of installing	- montaż poprzez adapter „Keystone” (np. RJ45, lub „F” lub SC/APC) - 12 szt- gniazd typu „F” podwójne (złącze F-F) - 12 szt- adaptera światłowodowego simplex - SC - 2 szt- adaptera światłowodowego duplex - APC - 1 szt- osprzętu o standardzie 45x45mm - 1 szt- mounting by „Keystone” adapter (e.g. RJ45 or F or SC/APC) - 12 pcs.- dual „F” sockets (F-F connector) - 12 pcs.- simplex fiber optic adapter - SC - 2 pcs.- duplex fiber optic adapter - APC - 1 pcs.- equipment with standard dimensions of 45x45mm - 1 pcs.
Wykonanie	Material	blacha ocynk elektrolityczny DC01, powłoka cynku 3μm, zabezpieczenie antykorozyjne: farba poliestrowa, zastosowanie przemysłowe, kolor RAL9003 (biały)electrolytic galvanized sheet DC01, 3μm zinc coating, corrosion protection: polyester paint, Industrial use, color RAL9003 (white)
Zastosowanie	Destination	Do wewnątrz / Indoor
Waga netto/brutto	Net/gross weight	3.69 / 3.89 [kg]
Deklaracje, gwarancje	Declarations, warranty	CE, 3 lata od daty produkcji / CE, 3 years from production date

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
