Wideo-wizjer VDP-01C1 ERIS służy do prowadzenia podglądu osoby odwiedzającej, stojącej bezpośrednio przed drzwiami, czyli zastępuje tradycyjny wizjer optyczny (judasz). Dzięki zastosowaniu od strony wewnętrznej monitora z kolorowym ekranem LCD o przekątnej 3.2" obserwacja osoby odwiedzającej staje się dużo wygodniejsza. Urządzenie może okazać się bardzo pomocne w przypadku stosowania przez osoby starsze, osoby niskiego wzrostu (dzieci), a także osoby o słabszym wzroku. Z monitorem sprzęona jest kamera o szerokim kącie widzenia, montowana od strony zewnętrznej drzwi.

Niewątpliwie dużą zaletą urządzenia jest prostota jego montażu. Do instalacji wizjera w drzwiach nie są wymagane żadne specjalistyczne narzędzia, nie ma potrzeby doprowadzenia do drzwi żadnych przewodów elektrycznych. Ponadto, montując urządzenie na drzwiach nie ingeruje się w ich strukturę – wykorzystuje się tylko i wyłącznie otwór poprzedniego wizjera optycznego.

Aby obraz z kamery osoby znajdującej się przed drzwiami był czysty i wyraźny, wymagany jest odpowiedni poziom oświetlenia po stronie zewnętrznej drzwi.

Elementy wchodzące w skład zestawu:

• monitor z ramką montażową,
• kamera,
• tulejka.

INSTRUKCJA MONTAŻU

Montaż wizjera w drzwiach jest bardzo prosty i nie wymaga używania żadnych specjalistycznych narzędzi. Ponadto, montaż urządzenia w żaden sposób nie narusza struktury drzwi.

Aby zamocować wideo-wizjer w drzwiach należy kolejno:

1. Wymontować obecny wizjer optyczny z drzwi lub wywiercić w drzwiach otwór o średnicy 14-28 mm na wysokości oczu.

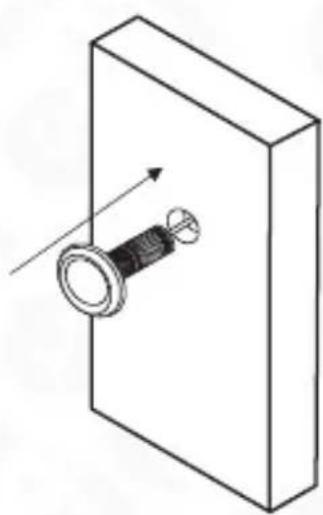

2. Od zewnętrznej strony drzwi wetknąć do otworu kamerę z kabelkiem łączącym (rys. 1) tak, aby biały trójkątny znaczek nad okiem kamery był skierowany ku górze.
3. Z tyłu obudowy monitora znajduje się metalowa pokrywa, którą należy najpierw odchylić przesuwając ją najpierw w dół monitora a następnie ciągnąc do siebie.
4. Założyć pokrywę otwartego monitora od wewnętrznej strony drzwi na wystającą nagwintowaną część kamery (rys. 2) i przytwierdzić pokrywę monitora za pomocą tulei mocującej. Na końcu należy mocno skręcić obydwa elementy (kamerę i tulejkę), na przykład przy pomocy dużej monety.

Uwaga:

W trakcie montażu kamery w skrzydle drzwi, ostrożnie dokręcając tulejkę na gwintowanej części kamery nie należy obracać samej kamery! Nie dostosowanie się do zalecenia, może skutkować trwałym uszkodzeniem mechanicznym taśmy łączącej oko kamery z monitorem!

1. Podłączyć wtyczkę przewodu biegnącego z kamery do gniazda w monitorze (rys. 3). Uwaga: wtyczkę należy włożyć do gniazda tak, aby taśma przewodów nie okręciła się o 180 stopni.
2. Zainstalować w monitorze 3 sprawne baterie typu AAA z zachowaniem właściwej polaryzacji (rys. 4).
3. Zamknąć / zawiesić monitor na pokrywie, wykorzystując do tego 2 charakterystyczne zaczepy w górnej części pokrywy, na końcu należy główny korpus monitora pchnąć ku dołowi (rys. 5).
4. Wcisnąć przycisk na monitorze, na ekranie pojawi się obraz z kamery. Po okresie około 10 sekund monitor wyłączy się automatycznie.

Uwaga:

Jeśli z jakiegoś powodu okaże się, iż monitor urządzenia nie może przez dłuższy okres czasu utrzymać pozycji poziomej na drzwiach (gładka powierzchnia drzwi, poluzowanie nakrętki w wyniku trzaskania drzwiami, itp.), zaleca się lekko przytwierdzić pokrywę monitora do powierzchni drzwi za pomocą 2 cienkich pasków taśmy dwustronnej, tak jak pokazano to na rys. 7.

Napięcie zasilania 4,5 V DC
Typ ekranu Kolor TFT-LCD
Rozdzielczość ekranu 1280 x 960 pikseli
Rodzaj zasilania Baterie (3 x AAA 1,5V)
Wielkość ekranu 3,2"
Kąt widzenia kamery w poziomie 110°
Typ przetwornika kamery Kolor CMOS 1,3 MPx
Materiał obudowy Tworzywo sztuczne, mosiądz
Zakres grubości drzwi 42 - 72 mm
Zakres średnicy otworu pod wizjer 14 - 30 mm
Wymiary (W x SZ x G) 62 x 115 x 18 mm
Waga netto 140 g
