INSTRUKCJA OBSŁUGI TL40 NAC

Profesjonalne elektronarzędzia i sprzęt ogrodniczy

INSTRUKCJA OBSŁUGI

Glebogryzarka spalinowa TL40

UWAGA!

Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą instrukcją obsługi.

Strobów k/Skierniewic, tel. [phone], fax. [phone]

Raszyn, Al. Krakowska 39, tel. [phone], tel/fax. [phone]

2005 wydanie I

Certyfikowane w IBMER Warszawa

Piktogramy ostrzegaweze

Tekst oznaczony tym znakiem jest szczególnie Wszystkie naklejki ostrzegawcze umicszczone wa że y dl a za ch ow an ia be zp ie cz een st wa na urządzeniu są jego integralną częścią, w użytkowania maszyny. W przypadku nie przypadku ich utraty, bądź zabrudzenia należy je zrozumienia instrukcji, bądź jej części, należy dokupić u importera i ponownie umiścić na tym skontaktować się ze sprzedawcą wyrobu lub samym miejscu.

Spistreścizaleceniami instrukcji obsługi,

1. Wprowadzenie, zastosowanie, czas pracy.str. 2
2. Uwagi dotyczące bezpieczeństwa......str. 2
3. Montaz....str. 4
4. Nasławianie głębokości pracy......str, 5
5. Praca....str. 5
6. Konserwacja i przechowywanie......str. 6
7. Wprowadzenie do wertykulatorowania ....str. 6
8. Plan usuwania uszkodzeń......str. 7

Wprowadzenie

Kultywator jest bardzo pomocnym urządzeniem ale jego stosowanie wymaga znajomości i przestrzegania zasad bezpiecznej obsługi zawartych w niniejszej instrukcji, gdyż jest urządzeniem, którego nicumiejętcne stosowanie może stwarzać zagrożenia dla opcratora i osób postronnych. Staraj się zachować instrucję w dobrym stanie przez cały okres użytkowania kultywatora, by móc zawsze skorzystać z informacji w niej zawartych. W przypadku nie zrozumienia treści instrukcji bądź jej części należy zgłosić się do sprzedawcy lub do importera celem wyjaśnienia wszelkich wąplliwości, lak by cały tekst niniejszej instrukcji a szczególnie zasady bezpiecznej obsługi urządzenia były w pełni zrozumiąte dla opcratora.

Tabliczka znamionowa

Tabliczka znamionowa oraz numer seryjny znajdują się w tylnej części obudowy kultywatora.

Ostrzeżenie ! Uważnie zapoznaj się z

dotyczącymi użytkowania i serwisowania. Należy zwrócić szczególną uwagę na funkcjonowanie podzespołów sterujących i zasady właściwego użytkowania kultywatora.

Niebezpieczeństwo. Nie wolno użytkować kultywatora, jeśli w pobliżu znajdują się osoby postromne, zwłaszcza dzieci, lub zwierzęta.

Niebezpieczeństwo. Podczas czyszczenia, naprawy lub przeglądu należy upewnić się, czy ostrza i inne części ruchome pozostają w spoczynku. Należy JDJAĆ fajkę ze świecy zapłonowej i zabezpieczyć przed przypadkowym zetknięciem ze świeca.

Niebezpieczeństwo. Winujące ostrza! Nogi i inne części ciała powinne znajdować się poza zasięgiem obracających się ostrzy.

Uwagi dotyczące bezpieczeństwa

• Nogi i inne części ciała powinny znajdować się poza zasięgiem obracających się ostrzy.
• Z uwagi na emisję drgań czas nieprzerwanej pracy nie powinien przekraczać 2h w ciągu 8h dnia pracy.
• Młodociani poniżej 16 roku życia i osoby, które nie zapoznały się z zasadami działania urządzenia, nie mogą używać urządzenia.
• Pracować tylko przy świetle dziennym lub przy dobrymoświetleniu sztucznym.
• Podczas pracy nosié mocne buty, długie spodnic, okulary ochronne oraz nauszniki ochronne.

Części glebogryzarki Gratulacje

Drogi nabywco, pragnicmy pogratulować zakupu naszego urządzenia ogrodniczego.

Kultywator wyprodukowano biorąc pod uwagę wszystkie obowiązujące normy bezpieczeństwa operatora.

Niniejsza instrukcja obsługi opisuje i pokazuje zasady montażu, użytkowania i konserwacji, które przestrzeganie jest niezbędne, aby utrzymać kultywator podczas użytkowania w dobrym slanie technicznym.

W instrukcji znajdują się ilustracje, dotyczące montażu i opisu urządzenia. Podczas czytania zalceń, dotyczących montażu i użytkowania, należy widziće ilustracje dzięki czemu zasady działania urządzenia będą lepiej zrozumiane.

Jeśli kultywator wymaga naprawy, należy skontaktować się z autoryzowanym punktem serwisowym (lista na końcu instrukcji).

Rys.2

Ogólne zasady bezpieczeństwa

- Kultywator należy użytkować wyłącznie według zaleceń, opisanych w niniejszej instrukcji obsługi. - Przy użytkowaniu kultyywatora nałe ży zawsze przestrzegać zasad bezpieczeństwa.

• Żeby mieć pewność właściwego użytkowania, operator kultywatora najpierw powinien uważnie zapoznać się z ninicjszą instrukcją obsługi i z działanicm podzecpołów sterujących.
• Zachowaj tę instrukcję obsługi dla wykorzystania w przyszłości.
• Nie wolno pozwalać użytkować kultywatora dzieciom lub osobom nieprzeszkolonym.
• Wick użytkownika określają odrębne przepisy bezpieczeństwa.

Zagrożcnia

• Ostrza mogą odrzucać różne przedmioty.
• Ni e wo In o ur uchamiać lub u ży kultywatora w miejscach, gdzie znajdują się ludz ic, z wier zęta lub j akie kolw ick materialne, np.: samochód.
• Operator jest odpowiedzialny za wypadki lub spowodowanie zagrożenia ludzi lub ich mienia.

Przygotowanie

- Obszar, na którym będzie użytkować kultywator, należy dokładnie przejrzeć i usunąć wszystkie przedmioty, które mogłyby być odrzucone lub mieć wpływ na pracę urządzenia.

- Kultywator należy używać wyłącznie do spulchniania gruntu, w którym nie występują żadne nicpożądane przeszkadzające w pracy przedmioty np. części metalowe, kamienie itp. Ni c w ol no uż yt ko wa ć u rz i jakichkołwiek innych celów.

• Po de za s uż yt ko wa ni powinien zakładać przylegające do ciała ubranie robocze, solidne obuwie, długie spodnic oraz okulary i nauszniki ochronne. Nie wolno pracować bez obuwia lub w otwartych sandałach.
• Należy zakładać solidne rękawic robocze.

- Operator kultywatora powinien sprawny fizycznic, zdrowy. Nie wolno użytkować urządzenia, jeśli operator jest zmęczony, nie czuje się dobrze lub jest pod wpływem alkoholu lub leków.

Uwaga! Spaliny są trujące i duszące Przy dostaniu się do pluc mogą spowodować śmierć. Nie wolno uruchamiać silnika w zamkniętych lub w słabo wentylowanych obszarach.
• Uwaga! Benzynajest latwopalna.

Niebezpieczeństwo oparzeń lub pożaru
- Benzynę należy przechow ywać pojemnikach, przeznaczonych do przechowywania paliwa. - Tankować należy wyłącznie na zewnątrz. Podczas wlewania benzyny nie wolno palić papierosów.

- Przed uruchomieniem silnika należy zatankowa zbiornik paliwa. Gdy silnik pracuje lub jest gorący, nie wolno tankować, ani zdejmować korek wlewu paliwa.

• W przypadku przepelnienia zbiornika paliwem

nie należy uruchamiać silnika, lecz zabrać urządzenie jak najdalej od miejsca, gdzie rozlała kięo benzyna; należy pilnować, żeby w tym miejscu nie powstały iskry lub ogień, dopóki dożbna benzyna nie wyparuje całkowiecie.

- Zbiornik paliwa i kanister należy zamknąć i o mocno pozakręcać korki wlewu paliwa.

- Jeśli tłumik przestanie działać właściwie lub zostanie uszkodzony, należy go wymienić na nowy.

- Przed każdym rozpoczęciem użytkowania należy sprawdzić stan techniczny ostrzy, czy mocowania i same ostrza spulchniające nie są zużyte lub uszkodzone. Zużyte lub uszkodzone ostrza spulchniające należy całym zespołem a nie indywidualnie, by ich praca była stabilna i równa.

Użytkowanie

- Nic wolno uruchamiać silnika w ażalnkniętych pomieszczeniach lub obszarach o ograniczonym dostępie, a op er agdore może zgromadzić się tlenek węgla, pochodzący ze spalin.

• Pracować należy przy świetle dziennym lub przy bardzo dobrym oświetleniu sztucznym.
• Urządzenie należy trzymać mocno oburącz. Operator powinien znajdować się w stabilnej i bezpiecznej pozycji.

- W miarę możliwości należy unikać użytkowania byékultywatora dla spulchniania gleb błotnistych, ka mi en is ty ch lu b ba rd zo tw ar dy ch i zamarzniętych.

- Bez względu na rodzaj kultywowanego gruntu operator powinien móc zachować pewną stabilną postawc.

• Za urządzeniem należy chodzić, nie biegać.
• Na obszarach pochyłych należy poruszać się wzdłuż pochyłości, nigdy do góry lub do dołu.
• Przy zmianach kierunku ruchu na pochyłościach należy zachować szczególną ostrożność.

- Nalczy unikać pracy na bardzo stromych powierzchniach.

- Przy zmianach kierunku ruchu i przy cołaniu w należy zachować największą ostrożność.

- Podczas przemieszczania kultywatora 7 i do miejsca pracy, lub transportu do miejsca postoju, silnik i ostrza powinny być zatrzymane.

- Nie wolno zmieniać ustawień silnika lub ingerować w jakiś inny sposób w prace silnika, dla zwiększeniapredkości obrotowej.

- Przy uruchamianiu silnika nalczy postępować zgodnie ze wszystkimi zaleceniami, a nogi operatora powinny znajdować się w bezpiecznej odległości od ostrzy spulchniających.

Reduktor

Regularnie sprawdzaj poziom oleju w reduktorze za pomocą korka 1. Po wykręceniu korka powinien pojawić się olej, jeśli olej nie wypływa przy pionowym ustawieniu kultywatora należy go pochylić by uławirie sobie dolanie oleju. Korek należy wkręcić przy niezmicnionym pochyleniu kultywatora. Uzupełniaj olej w razic koniceczności. Olej należy wymienić całkowicz do 50 godzinach pracy, opróżniające zużyty olej za pomocą korka zlewu oleju (2). Przez otwór (1) wiej olej SAF: 40 w ilości 125 cm ^2 .

Olej zużyty zarówno z reduktora jak i z silnika należy złać do pojemnika i odstawić do punktu utylizacji oleju.

W ŻADNYM WYPADKU NIE WOLNO WYLEWAĆ ZUŻYTEGO OLEJU DO OTACZAJĄCEGO ŚRODOWISKA NATURALNEGO.

Czyszczenie, transportowanie i przechowywanie

• W przypadku, jeśli kultywator nie będzie używany przez ponad 2 miesiące, należy opróżnić zbiornik paliwa.
• Nie wolno myć urządzenia za pomocą żrących substancji.
• Kultywator należy przechowywać w suchym bezpiecznym miejscu poza zasięgiem dzieci.
• Przed transportem należy oprojżnić zbiornik paliwa.

Deklaracja producenta o zgodności wyrobu z odpowiednimi normami znajduje się w oryginalnej instrukcji.

Wszystkie powyższe operacje należy wykonywać z wyczuciem, zdobywając jednocześnie doświadczenie w pracy kultywatorcem.

Obstuga i konserwacja

Uwaga !! Przed przeprowadzaniem jakiehkolwick czynności konserwacyjnych należy załzymać silnik i zdjąć fajkę ze świecy zapłonowej.

Uwaga !! Należy zaczekać aż silnik ostygnie.

Uwaga !! Przy montażu i serwisowaniu ostrzy nalczy zakładać rękawiec ochronne.

Silnik

Silnik wymaga bardzo dokładnej i częstej obsługi

Filtr powietrza

Szczególną uwagę należy zwrócić na czystość filtra powietrza i chociaż załccana jest jego wymiana po stu godzinach pracy, to w zależności od rodzaju kultywowanej gleby zanieczyszezenie filtra może być tak duże, że jego wymiana powinna nastąpić przed upływem tego terminu. O żywotności silnika decyduje min. czystość powietrza dostarczanego do niego.

Olej

Zalecanym przez producenta jest:

• Lalem (temperatura olocznia powyżej 10 ^9 C) olej SAE 15W40 lub zamiennie olej SAE 20W50.
• Zimą (temperatura otoczenia poniżej 10 ^9 C) olej SAE 10W30 lub zamiennie olej SAE 5W30

Pierwsza wymiana oleju powinna nastąpić, przed upływem pięciu godzin pracy, następne wymiany należy przeprowadzać co 25 godzin pracy, lub raz

w roku. Jednorazowe zalanic silnika olcjem wymaga przygotowania 0,7 litra oleju.

Należy po zakończeniu każdej pracy sprawdzać poziom oleju i jeśli to konieczne uzupełniać tak by zawsze poziom oleju był maksymalny.

Wymianę oleju przeprowadzamy przy zachowaniu wszelkich zalceciń bźpiecznej obsługi przy gorącym silniku, tak by olej był najrzadszy.

Świeca

Swieca zapłonowa jest ważnym elementem silnika, od jej stanu zależy dobra praca silnika a także prawidłowy jego rozruch, dlatego należy okresowo kontrolować jej stan i w razie potrzeby wymieniać na nową. Przerwa pomiędzy elektrodami powinna wynosić 0,6 mm

Przegład śrub mocujących i ruchomych części.

Przed użytkowaniem sprawdź, czy wszystkie połączenia gwintowe są mocno skręcone, czy wszystkie części są właściwie zamocowane i czy nie pojawły się pęknięcia lub nadmierne zużycie ostrzy spulchniających.

Przed pono wnym użytkowaniem wymień wszystkie uszkodzone części.

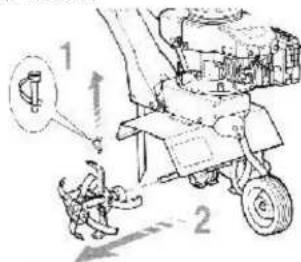

Wymiana ostrz

Poluzuj spreżynkę i wyjmij szpilkę (1). Zdejmij ostrze z walką (2). Umieść nowe ostrze na walku, upewniając się, czy whatębienia pasują i zabezpiecz. mocowanie za pomocą szpilki i spreżynki.

Regulacja linki i dźwigni uruchamiania-zatrzymywania ostrzy. Rysunek 1, część B. Regulacja i próba musi być przeprowadzona przez autoryzowany punkt serwisowy.

Niewłaściwa regulacja może zwiększyć niebezpieczeństwo!

- Ręce i nogi muszą znajdować się w bezpiecznej odległości od wszystkich wirujących części.

- Nie wolno podnosić lub transportować urządzenia przy włączonym silniku, części.

- Należy zatrzymać silnik i zdjąć fajkę świecy zapłonowej: przed czyszeczeniem, serwisowaniem lub przeglądem należy upewnić się, czy ostrzu i inne ruchome części są w stanie sp oc zo zyk u. Na le ży zd jąd 1'ai zapłonowej i umieścić ją z dala od świecy, żeby zapobiec przypadkowemu kontaktowi ze świeca.

- Jeśli urządzenie podczas pracy uderzy w obce ciało, należy zatrzymać silnik, odlączyć przewód świecy zapłonowej, przeprowadzić przegląd i ustalić ewentualne uszkodzenia.

- Przed ponownym uruchomieniem silnika należy przeprowadzić niczbędne naprawy. Należy skontaktować się z autoryzowanym punktem serwisowym.

- W przypadku, kiedy urządzenie pracuje z nadmiernymi wibracjami, należy zatrzymać silnik i natychmiast ustalić ich przyczynę. Nadmierne wibracje sygnalizują o konieczności naprawy.

- Silnik należy zatrzymać:

- Za każdym razem, kiedy operator oddala się od kultywatora.

- Przed zatankowaniem paliwa.

- Przed przeprowadzaniem regulacji tylnej ostrogi (należy zaczekać, żeby ostrza zatrzymały się całkowicie).

- Przed regulacją wysokości ustawienia kolek.

- Przed czyszczeniem lub usuwaniem chwasłów i innych zabrudzeń z ostrz.

- Przed zatrzymaniem silnika należy zmniejszyć do minimum gaz i po zatrzymaniu silnika odłączyć dopływ paliwa (jeśli jest w wyposażeniu).

Obsługa i konserwacja

- Żeby urządzenie było zawsze w dobrym stanie technicznym, należy upewnić się, czy wszystkie połączenia gwintowe są mocno dokrecone.

- Nie wolno pozostawiać kultywatora w miejsce przechowywania, jeśli zbiorniku znajduje się paliwo. Pary benzyny mogą wybuchnąć przy kontakcie z otwarłym ogniem lub iskrami.

- Przed przetransportowaniem urządzenia do miejsca przechowywania należy poczekać, aż osłygnie silnik.

- Zcby zmnicj szyć ryzyko pożaru, nał czy utrzymywać silnik i tłumik w czystości, usuwające regularnie resztki trawy, liści i nadmiernych ilości smaru.

- Zużyte lub uszkodzone części należy wymieniać nowe ze względu na bezpieczeństwo. Do

wymiany należy stosować wyłącznie oryginalne

- Opróżnianic zbiornika paliwa należy przeprowadzać na zewnątrz pomieszczeń.

- Nalczy regularnie sprawdzać lub powierzać

p ra wd zani e au to ryzo wa ne mu pu nk to wi te św ie cy serwisowemu skuteczność zamoco silnika.

- Ostrza kultywatora są naostrzone i mogą zranić skórę człowieka. Podczas pracy przy ostrzach należy zachowaćśzczególną ostrożność.

Opis podzespolów kultywatora.

Rysunek I.

A) Dźwignia załączania i rozłączania napędu na ostrza.

B) Linka dźwigni załączania i rozłączania napędu na ostrza.

C) Manelkagazu.

D) Gałkiblokujące.

E) Uchwyt linki rozrusznika.

F) Korck wlcwu paliwa

G) Korek wlewu oleju silnikowego.

I) Rozrusznik.

I) Fajka świecy zapłonowej.

) Tlumik.

M) Silnik spalinowy.

N) Ośłona ostrzy.

O) Regulacja głębokości ostrogi.

) Ostrza

) Reduktor.

R) Kółka transportowe.

Montaż

Rysunck 2.

A) Płyta mocowania rękojeści.

Umieść płytę mocowania rękojeści (1) na podwoziu kultywatora i za pomocą 4 śrub (2) i nakrętek (4) zamocujją.

3) Rękojeści.

Umieść dwie rękojeści (5-6) na płycie mocowania uchwytów i przykręć je za pomocą śrub (8) i nakrętek (7), kontrolując ustawienie płytek (3) pomiędzy śrubami a gałkami.

C)Kólko.

Za pomocą śruby (10), podkładek (11-12) i nakrętki (13) zamocuj drązek, podtrzymujący kółko (9) na podwoziu kultywatora. Umieść szpilkę (14) w otworze i zabezpiecz za pomocą zawleczki (15).

D) Ostroga.

Umieść ostrogę (16) na podwoziu kultywatora i

zamocuj za pomocą szpilki (17) i zawleczki (18).

Rozruch

Uwaga !! Silnik jest dostarczany do sklepów bez oleju. Nie wolno uruchamiać silnika zanim nie będzie uzupełniony olej.

Nie wolno wlewać oleju powyżej maksymalnego poziomu.

1) Przygotowanie paliwa i tankowanie należy przeprowadzać na dworze.

2) Paliwo przechowuj w kanistrach, przeznaczonych do przechowywania benzyny i zawsze mocno zamykaj korek wlewu.

Uruchamianie i zatrzymywanie

Uwaga! Przestrzegaj zaliccnia, zawarte w Rozdziale 2 Ogólne zasady bezpieczeństwa.

Zalcecnia dla silników z ssaniem. (Rys. 3)

Rysunek.3

Manetka gazu reguluje prędkość obrotową silnika. Przy uruchamianiu zimnego silnika nalczy manetkę gazu umieścić przy symbolu „ssanie” (2). Ciepły silnik można uruchomić przy umieszczeniu manetki przy symbolu „zając” maksymalny gaz. Najlepsza wydajność pracy kultywatora osiąga się przy umieszczeniu manetki gazu przy symbolu „zając”.

Zalcecnia dla silników z pompką paliwową. (Rys. 4)

Rysunc1.4

Manetka gazu reguluje prędkość obrotową silnika. Przy uruchamianiu zimnego silnika należy manetkę gazu umieścić przy symbolu „rając” (2). Następnie, przed uruchomieniem silnika należy nacisnąć na przycisk pompki paliwowej. (Jeśli silnik zatrzyma się przez wyczerpanie się paliwa, należy zatankować zbiornik i nacisnąć przycisk pompki 3 razy).

Naciśnij przycisk 3 razy, powoli z kilkusckundowymi odstępami, by paliwo zdążyło przepłynąć.

Uwaga: Jeśli silnik jest gorący, nie ma konieczności używać pompki paliwowej przy jego ponownym uruchamianiu. Jednak, podczas zimnych dni procedura uruchamiania może wymagać powtórzenia.

Najlepszą wydajność pracy kultywatora oraz najlepsze warunki pracy silnika osiąga się przy umieszczeniu manelki gazu przy symbolu „zając”.

Rozruch 3) Uruchom silnik.

W celu uruchomienia silnika naleczy spokojniciągną arc lin kę roz rucho wą skasować luz rozruszniku, a następnie gdy poczujemy opór mocno, encgricznic pociągnąć linkę (Rys. 5) aż silnik nic „zasko czy”. Po zwól silnikowi popracować kilka sekund, aż osiągnię temperaturę pracy i dopiero wtedy można uruchomić napęd noży.

Zatrzymywanie silnika

Żczy zatrzymać silnik, przesuń manctkę gazu (Rys. 3-4) do symbolu „stop” (1).

Użytkowanie zawleczki.

Jak właściwie użytkować kultywator.

1) Doprowadź kultywator do miejsca spulchniania gleby. Upewnij się, czy są jakieś obce ciała na obszarze spulchniania.
2) Umieść kółko transportowe w pozycji najwyższej - „high”. Wyjmij szpilkę (Rys. 6, część 2) i podnieś do góry drążek tak, żeby móc zamocować go w najwyższej pozycji (Rys. 6, część 3) za pomocą szpilki (Rys.6, część 2) i zawleczki (Rys. 6, część 1).

4) Żcby uruchomić obracanie się ostrzy, naciśnij w dźwignię uruchamiania napędu ostrzy (Rys.

i przytrzymuj ją w tej pozycji (2). Kiedy zwolnisz dźwignię, ostrza zatrzymają się. Uwaga !! Jak tylko ostrza zaczną obracać się, kultywator poruszy się do przodu po gruncie.
5) Żeby wyregułowac szybkość spulchniania i w rezultacie głębokość pracy, operator powinien:

- Głębokość maksymalna

Naciśnij na rękojeści tak, aby ostroga zagłębila się w glebę, zwiększając tym samym obciążenie ostrzy i zmniejszając ich prędkość obrotową (Rys. 7) zwiększając jednocześnie głębokość pracy ostrzy.
- Głębokość minimalna
Zmniejsz nacisk na rękojeści tak, aby ostroga wyszła z gruntu, w tym czasie zwiększy się prędkość obracania się ostrzy (Rys. 7) i zmniejszy się głębokość pracy.
- Regulacja ostrogi
Regulacje pozycji ostrogi (Rys. 8) należy przeprowadzać w zależności od rodzaju spulchnianej gleby i pożądanej głębokości. Wyjmij zawleczkę (Rys. 8, część 1) i wyciągnij szpilkę (Rys. 8, część 2). Umieść ostroge w jednym z otworów za pomocą szpilki i

Rysunek 7
