INSTRUKCJA OBSŁUGI TIG5050 NAC

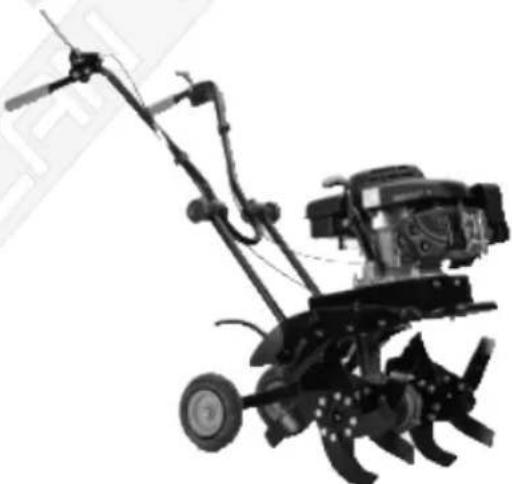

Glebogryzarek spalinowych

Model	TIG4038	TIG5050
Silnik	LC1P61FA	LC1P65FA
Typ	czterosuwowy, górożaworowy OHV
Max moc silnika	4 KM	5 KM
Pojemność silnika	140 cm ^3	159 cm ^3
Predkość obrotowa	3600 obr/min
Paliwo	benzyna bezołowiiowa 95 Pb
Szerokość robocza	38 cm	50 cm
Głębokość robocza	26 cm	36 cm
Pojeność zbiomika paliwa	1,2 L
Gwarantowany poziom mocy akustycznej L_WA	93 dB (A)
Waga	36 kg	46 kg
Rok produkcji	2014

Uwaga! Nowy silnik nie jest zalany olejem

UWAGA! Urządzenie przeznaczone jest do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

www.nac.com.pl [e-mail]

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawcą wyrobu lub importerem w celu wyjaśnienia wątpliwości.

Spis treści

Dane techniczne....1

Spis treści. 2

Piktogramy i oznaczenia sterownicze . . . . 2

Wprowadzenie....3

Informacje dla użytkowników ..... 3

Zastosowanie urządzenia. 3

Obowiązki użytkownika ..... 3

Ochrona środowiska . . . . . . . . . . . . . 3

Przygotowanie operatora ..... 4

W razie wypadku lub awarii ..... 4

Przed rozpoczęciem użytkownika ..... 4

Obsługa i przechowywanie ..... 5

Montaż. 6

Przygotowanie silnika ..... 7

Rozruch silnika 7

Uruchomienie zimnego silnika ..... 7

Sterowanie glebogryzarką ..... 8

Uruchamianie napędu noży glebogryzarki . . 8

Obsługa i konserwacja ..... 9

Ogólne zalecenia 9

Regulacja linek napędu. . . . . . . . . . . . . . 9

Wymiana filtra powietrza 9

Obsługa świecy zapłonowej ..... 9

Wymiana oleju. 9

Przechowywanie i konserwacja ..... 10

Transport. 10

Ryzyko resztkowe 10

Ocena ryzyka resztkowego. . . . . . . . . 11

Składowanie śmieci i ochrona środowiska . . 11

Tabela przeglądów. . . . . . . . . . . . . . 11

Typowe problemy i ich rozwiązania. . . . . 11

Deklaracje. . . . . . . . . . . . . . . . 12

Kontakt z serwisem. . . . . . . . . . 12

Piktogramy ostrzegawcze i oznaczenia sterownicze

1 2 3 4 5 6 7 8 >5m 9

1. Uwaga! Niebezpieczeństwo.
2. Czytaj Instrukcję Obsługi.
3. Uwaga na odrzucane przedmioty.

4. Uwaga! obracające się elementy nie należy zbliżać rak lub stóp w pobliżu noży

5. Stosuj okulary ochronne i nauszniki słuchu

6. Stosuj rękawice ochronne.
7. Stosuj obuwie ochronne (kryte)
8. Zachowaj bezpieczną odległość
9. Elementy nagrzewające się

Piktogramy ostrzegawcze znajdują się na obudowie glebogryzarki Piktogramy ostrzegawcze i oznaczenia sterownicze

Tabliczka znamionowa umieszczona jest na obudowie urządzenia Informacje zawarte w tej tabliczce są nie zbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych.

Piktogramy mogą być umieszczone na maszynie. Znajomość ich znaczenia pozwoli uniknąć błędów w sterowaniu maszyną, a także uniknąć zagrożeń. Są one, jak również ta instrukcja obsługi - integralną częścią maszyny. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności można dokupić je u importera i ponownie umieścić na maszynie.

UWAGA! Instrukcja stanowi integralną część maszyny

⚠ Wprowadzenie

Zapoznanie się i stosowanie informacji zawartej w tej instrukcji sprawi,ze urządzenie będzie użytkowane w sposób bezpieczny zarówno dla użytkownika ,jak i samego urządzenia.Należy instrukcję przechowywać przez cały okres użytkowania maszyny,gdyż zawsze może zaistnieć konieczność przypomnienia sobie informacji zawartych w instrukcji, a także należy ja przekazać wraz z urządzeniem w przypadku odsprzedaży maszyny,lub zmiany użytkownika.

⚠️ Informacje dla użytkowników

Niniejsza instrukcja obsługi sporządzona jest dla osób, posiadających podstawową wiedzę o urządzeniach mechanicznych, dlatego kolejne punkty procedur mogą być opisane niezbyt szczegółowo. W przypadku niezrozumienia tekstu instrukcji należy skontaktować się z pracownikiem serwisu lub ze sprzedawcą celem wyjaśnienia wątpliwości. Maszyna będzie pracowała bez zastrzeżeń i z dużą skutecznością, jeśli operator pozna budowę maszyny i zrozumie, na jakich zasadach ona działa. Przed rozpoczęciem użytkowania glebogryzarki zapoznaj się z niniejszą Instrukcją Obsługi oraz z zasadami bezpieczeństwa. Należy porównać rysunki ze swoim urządzeniem, żeby zapoznać się z lokalizacją różnych mechanizmów sterowania i regulacji. Należy zachować instrukcję obsługi, będzie Ci potrzebna w przyszłości.

Należy pamiętać! Niektóre części osprzętu urządzenia mogą być nie zamontowane fabrycznie. Do obowiązków właściciela należy wykonać wszystkie zalecenia niniejszej instrukcji obsługi przy montażu. Przed rozpoczęciem użytkowania właściciel musi szczegółowo sprawdzić maszynę zgodnie z opisem, zawartym w instrukcji lub udać się autoryzowanego serwisu w celu dokonania odpłatnego przeglądu przygotowującego sprzęt do pracy (patrz karta gwarancyjna).

Zastosowanie urządzenia

-Urzadzenie jest zaprojektowane i skonstruowane jako glebogryzarka zwana też mechanicznym kultywatorem, jest niezastąpiona do spulchniania i wyrównania (po uprzednim przekopaniu) dużych powierzchni gleby zwłaszcza trudnej w uprawie gleby zbitej i gliniastej
-Każde inne użytkowanie, które nie jest jasno określone przez niniejszą instrukcję, może prowadzić do zniszczenia sprzętu i może spowodować poważne szkody dla użytkownika.
-Producent nie odpowiada za szkody spowodowane poprzez niewłaściwe użytkowanie sprzętu
-Poprawne użytkowanie urządzenia obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.
-Urzadzenie może być używane, naprawiane i konserwowane wyłącznie w autoryzowanych punktach serwisowych.
-Wszelkie zasady bezpiecznego użytkowania, zapobiegania wypadkom i unikania zagrożeń, muszą być przestrzegane.
-Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

Maszyny nie należy stosować do:

• przycinana krzewów
• rozdrabniana gałęzi
• koszenia trawy

Obowiązki użytkownika

-Dokładnie zapoznać się ze wszystkimi zaleceniami, dotyczącymi bezpieczeństwa i zawsze postępować zgodnie z nimi.

-Stosować wszystkie zalecenia, dotyczące montażu i przygotowania do użytkowania.

-Dokładnie obejrzeć maszynę.

-Nie należy użytkować glebogryzarki bez właściwych osłon, pokryw i innych ochronnych środków bezpieczeństwa.

-Dokonywać prawidłowej regulacji maszyny.

-Stosować wyłącznie oryginalne części zamienne, a obsługę powierzyć Autoryzowanemu Punktowi Serwisowemu NAC

-Dokonywać wszystkich przeglądów okresowych.

Ochrona środowiska

-Nie należy napełniać zbiornika paliwa do samego końca.

-Należy opróżniać zbiornik przed przechowywaniem posezonowym.

-Używać wyłącznie benzyny bezołowiowej 95.

-Regularnie wymieniać olej.

-Ustawiać prawidłowo obroty silnika.

-Utrzymywać maszynę w dobrym stanie technicznym.

We właściwy sposób należy pozbywać się zużytego oleju silnikowego.

Bezpieczeństwo użytkowania glebogryzarki

Przygotowanie operatora

-Należy przeczytać staranie niniejszą instrukcje obsługi. Należy szczegółowo zapoznać się z zasadami działania wszystkich układów sterowania pracy i ruchu glebogryzarki, a także z zasadami właściwego użytkowania. Należy nauczyć się zatrzymywać urządzenie.

-Nie można pozwalać dzieciom użytkować urządzenia. Nie wolno użytkować urządzenia również osobom dorosłym bez specjalnego przygotowania.

-Nie należy pozwalać osobom postronnym, a szczególnie małym dzieciom i zwierzętom przebywać w pobliżu miejsca pracy.

-Należy zachować ostrożność, żeby uniknąć pośliźnięć i upadków, szczególnie przy poruszaniu się do tyłu.

W razie wypadku lub awarii.

W razie wypadku należy natychmiast zatrzymać /wyłączyć maszyną i wezwać pomoc (jeżeli tego wymaga sytuacja)

W razie awarii należy natychmiast zatrzymać /wyłączyć maszynę i skontaktować się autoryzowanym serwisem w celu usunięcia awarii.

Przed rozpoczęciem użytkowania

-Nie należy przystępować do pracy, jeśli miejsce pracy nie jest odpowiednio przygotowane, nie są usunięte przeszkody (kamienie, itp....) i inne duże przedmioty, które mogą zostać przejechane lub wyrzucone przez urządzenie, ewentualnie uszkodzić je.

-Przed uruchomieniem silnika wszystkie sprzęgła powinny być wyłączone.

-Operator przy użytkowaniu sprzętu powinien być ubrany w odpowiedni strój roboczy i obuwie, a także sprzęt ochronny (okulary i słuchawki ochronne oraz maskę przeciwpyłową).

-Paliwo jest łatwopalne, a jego opary są wybuchowe, należy zachować ostrożność przy tankowaniu.

-Paliwo należy przechowywać w pojemniku na benzynę (kanistrze).

-Nie można przechowywać paliwa i urządzenia z paliwem w zbiorniku wewnątrz budynku, gdzie opary benzyny mogą się zetknąć z otwartym ogniem lub iskrami.

-Nigdy nie należy odkręcać korka wlewu paliwa i nie wlewać paliwa do zbiornika przy pracującym lub gorącym silniku.

-Tankować należy na zewnątrz nigdy wewnątrz pomieszczenia, zachowując szczególną ostrożność.

-Dokładnie zakręcać korek zbiornika paliwa. Wycierać nawet najmniejsze ilości rozlanego paliwa.

-Przed każdym użytkowaniem trzeba sprawdzać stan przewodów paliwowych. Pod wpływem ciepła silnika lub słońca paliwo powiększa swoją objętość.

-Nigdy nie próbować przeprowadzać jakichkolwiek regulacji, kiedy silnik pracuje (oprócz szczególnych przypadków, opisanych w niniejszej instrukcji obsługi).

Zasady bezpiecznego użytkowania

-Nie wolno użytkować maszyny, jeśli bierzesz leki, które powodują senność lub wpływają w inny sposób na zdolność operatora do bezpiecznej obsługi sprzętu.

-Nie można używać urządzenia, jeśli nie czujesz się zdolnym do pracy, np. jesteś osłabiony.

-Nie trzymać rąk i nóg zbyt blisko obracających się części lub pod nimi.

-Należy zachować szczególną ostrożność przy pracach na powierzchniach pokrytych żwirem lub podczas przeprowadzania po nich urządzenia oraz na ścieżkach i podjazdach. Trzeba być w stanie gotowości ze względu na ukryte niebezpieczeństwo.

-Po uderzeniu w jakiekolwiek przedmiot, należy zatrzymać silnik i odłączyć przewód świecy zplonowej, żeby zapobiec przypadkowemu uruchomieniu. Należy dokładnie obejrzeć urządzenie w miejscu uszkodzenia i dopiero po usunięciu usterek można ponownie uruchomić silnik i kontynuować pracę.

zapłonowej, żeby zapobiec przypadkowemu uruchomieniu. Należy dokładnie obejrzeć urządzenie w miejscu uszkodzenia i dopiero po usunięciu usterek można ponownie uruchomić silnik i kontynuować pracę.

Jeśli urządzenie zacznie intensywnie wibrować, należy natychmiast zatrzymać silnik spalinowy i sprawdzić przyczynę. Najczęściej wibracje są ostrzeżeniem przed poważniejszymi uszkodzeniami. Należy zatrzymać silnik za każdym razem, kiedy odchodzimy od maszyny, kiedy ją czyścimy oraz kiedy przeprowadzamy jakiekolwiek naprawy, regulacje czy przeglądy.

Przy czyszczeniu, naprawach, przeglądach należy upewnić się, że noże i wszystkie ruchome części zatrzymały się. Żeby zapobiec przypadkowemu uruchomieniu, należy odłączyć przewód świecy zapłonowej i umieścić go w położeniu, w którym było by niemożliwe zetknięcie ze świecą zapłonową. Należy stosować wszystkie możliwe środki ostrożności, jeśli zostawimy urządzenie bez opieki.

Nie wolno zostawiać pracującego silnika wewnątrz pomieszczenia, oprócz przypadków uruchomienia silnika dla wprowadzenia urządzenia do środka pomieszczenia oraz wyprowadzenia na zewnątrz. Drzwi wejściowe powinny być wtedy otwarte; spaliny są bardzo niebezpieczne dla zdrowia (zawierają tlenek węgla, bezzapachowy i trujący gaz).

Zachowuj ostrożność przy pracach na pochyłych powierzchniach. Maksymalny pochyl pracującego urządzenia wynosi 15 stopni. Większe pochylenie doprowadzi do uszkodzenia silnika z winy użytkownika.

Nie pracować, poruszając się w poprzek pochylej powierzchni. Zachować szczególną ostrożność przy zmianach kierunku ruchu na pochyłościach. Nie należy pracować na zbyt stromych powierzchniach. Nie należy użytkować urządzenia bez właściwych osłon, pokryw i innych ochronnych środków bezpieczeństwa.

Nie można przekraczać możliwości maszyny, próbując pracować zbyt szybko.

Kiedy poruszasz się do tyłu, patrz w stronę ruchu urządzenia i zachowaj szczególną ostrożność. Nie można pracować w warunkach ograniczonej widoczności i braku oświetlenia. Upewnij się, że twardo stoisz na ziemi. Należy trzymać uchwyty mocno oburącz i poruszaj się wolnym pewnym krokiem, nie biegnąc.

Nie można przeceniać swoich sił. Cały czas należy przyjmować pewną stabilną pozycję, zachowując równowagę.

Nie można pracować zbyt blisko elementów budowli ze szkła, samochodów, klatek schodowych, śmietników i innych obiektów. Nie można pozwalać dzieciom i zwierzętom przebywać blisko miejsca pracy urządzenia.

Należy odłączać napęd noży i przy transporcie urządzenia lub kiedy jest nie używana.

Obsługa i przechowywanie glebogryzarki

Od czasu do czasu należy sprawdzać, czy wszystkie śruby i nakrętki są dokręcone, żeby mieć pewność, że stan techniczny urządzenia pozwala na bezpieczne jego użytkowanie.

Nigdy nie można przechowywać urządzenia z paliwem w zbiorniku wewnątrz budynku, gdzie są źródła ciepła i ognia, takie jak gorąca woda, grzejniki, suszarki do ubrań i temu podobne. Silnik powinien ostygnąć przed zaprowadzeniem sprzętu do pomieszczenia.

Zawsze należy stosować zalecenia niniejszej instrukcji obsługi dotyczące szczegółów przechowywania urządzenia przez dłuższy czas.

Ponieważ niektóre części urządzenia są wykonane z tworzywa lub gumy, urządzenie powinno być przechowywane z dala od środków chemicznych, aby zapobiec wystąpieniu reakcji chemicznej.

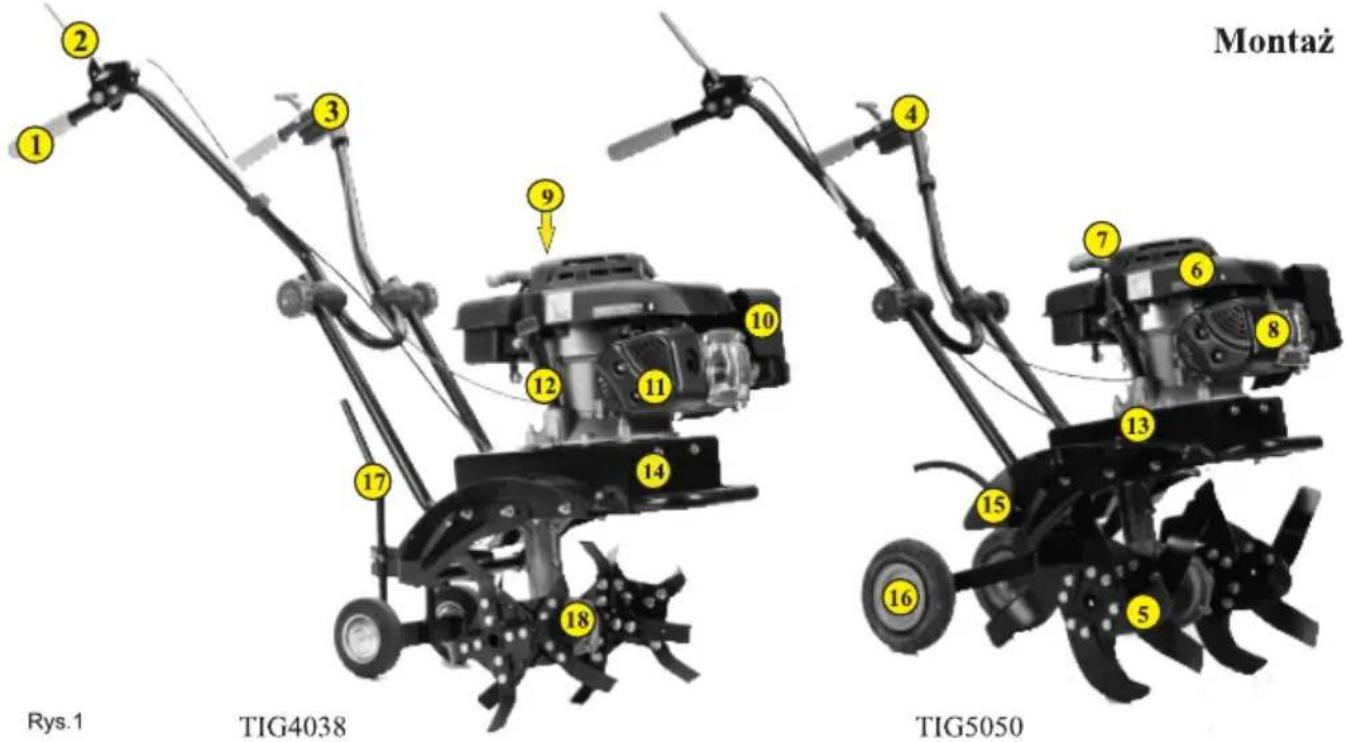

Montaż Rys.1 TIG4038 TIG5050

1 - Uchwyt
2 - Dźwignia załączania napędu noży
3 - Dzwignia obrotów silnika zintegrowana ze ssaniem
4 - Dźwignia regulacji prędkości jazdy
5 - Noże
6 - Silnik
7 - Uchwyt linki rozrusznika
8 - Świeca zapłonowa

9 - Zbiornik paliwa Pb95

10 - Filtrpowietrza

11 - Tłumik

12 - Wlew oleju silnikowego

13 - Spust oleju silnikowego

14 - Osłona pasków napędzających

15 - Osłona noży

16 - Koło transportowe

17 - Podpora tylna (Hak)

18- Przekładnia kątowa

Glebogryzarka jest dostarczona przez producenta w opakowaniu kartonowym w stanie częściowo rozmontowanym. Po dokładnym zapoznaniu się z instrukcją obsługi oraz rysunkami montażowymi złożenie go nie powinno sprawiać zbytnich trudności

Wszystkie potrzebne elementy do montażu znajdują się w opakowaniu.

TIG4038

Przygotowanie silnika

Co należy zrobić przed uruchomieniem silnika.

Przed obsługą lub pierwszym uruchomieniem silnika należy zapoznać się z budową glebogryzarki oraz zasadami działania i sterowania nią.

Należy upewnić się, że wszystkie śruby i nakrętki są prawidłowo dokręcone.

Uwaga! Zbiorniki paliwa i oleju są puste

Mogą znajdować się w nich śladowe ilości cieczy pozostałe po kontroli technicznej w fabryce.

OSTRZEŻENIE! Zawsze należy korzystać ze specjalnego bezpiecznego pojemnika na benzynę (kanistra). Przy tankowaniu nie wolno palić papierosów. Nie wolno również tankować w pomieszczeniach. Przed tankowaniem trzeba zatrzymć silnik. Silnik powinien ostygnąć przez kilka minut.

UWAGA! Należy stosować zawsze benzynę bezołowiiową Pb95 wolną od zanieczyszczeń, przefiltrowaną przez drobne sito paliwowe. Dbać o to, aby benzyna była przechowywana nie dłużej niż 1 miesiąc w szczelnym i czystym kanistrze. W ciepłych porach roku trzeba stosować olej do silników czterosuwowych SAE 30 (zamiennie można stosować olej 10W30). Jednorazowe napełnienie miski olejowej wymaga użycia ok. 0,6 L oleju. Ze względu na specyfikę i właściwości oleju- zalecane marki oleju to NAC oraz TECPART.

Rozruch silnika

Uwaga! Nowy silnik nie jest zalany olejem. Przed uruchomieniem silnika należy do miski olejowej trzeba włać około 0,6 L oleju silnikowego wg podanej wcześniej specyfikacji. Należy sprawdzić miarką w korku wlewu oleju, czy poziom oleju jest maksymalny.Glebogryzarka może wyposażona w czujnik oleju. który nie pozwoli uruchomić silnika z nieprawidłowym poziomem oleju.

Uruchamianie zimnego silnika

Przed uruchomieniem silnika należy upewnić się, że zapoznałeś się ze wszystkimi zaleceniami zawartymi na stronach instrukcji obsługi.

Uwaga! Nie wolno uruchamiać silnika w pomieszczeniu lub w zamkniętej nie wentylowanej przestrzeni, ponieważ spaliny zawierają tlenek węgla - bezzapachowy i śmiertelny gaz. Temperatura tłumika i powierzchni dookoła niego może sięgać 165° C.

Aby uruchomić silnik należy :

Sprawdzić poziom oleju (Rys1.12)

Napełnić zbiornik paliwa benzyną bezołowiiową( Rys1.9)

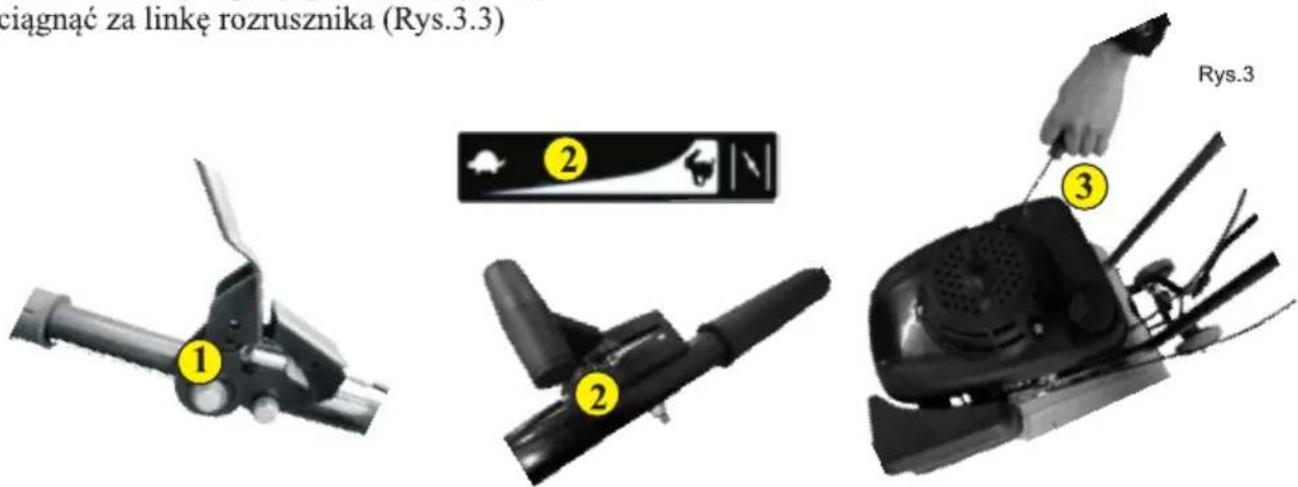

Upewnić się czy funkcje pracy glebogryzarki nie są wyłączone (Rys.3.1)

czy na świecę zapłonową nałożona jest tzw. fajka (Rys.1.8)

Ustawić manetkę w pozycji ssanie (Rys.3.2)

Pociągnąć za linkę rozrusznika (Rys.3.3)

ciągnąć za linkę rozrusznika (Rys.3.3) ① ② ③ Rys.3

Ustawić manetkę w pozycji ssanie (ssanie)

Chwycić rękojeść rozrusznika, naprężyć, a następnie pociągnąć energicznie linkę rozrusznika

UWAGA! Nie należy wyciągać linki do końca. Należy przytrzymać linkę, delikatnie naciągniętą przy jej zwijaniu się.

Jeśli silnik nie uruchamia się po 5 lub 6 pociągnięciach -należy sprawdzić czy świeca nie jest zalana paliwem, najpierw wykręć ją i oczyść, a następnie wkręć w swoje miejsce
' kiedy silnik uruchomi się, należy ustawić ssanie w pozycji 1/2
' kiedy silnik zacznie pracować równo, trzeba wyłączyć ssanie - pozycja Run
zaby zatrzymać silnik należy przekręć włącznik zapłonu w pozycje OFF

UWAGA! Glebogryzarką należy pracować na wysokich(pełnych) obrotach silnika

Dopuszczalny czas nieprzerwanej pracy nie powinien przekraczać 1 godzin.

Uruchamianie gorącego silnika

Jeśli silnik niedawno pracował i jest jeszcze ciepły, nie należy włączać pełnego ssania. Jeśli silnik nie uruchamia się, należy postępować tak, jak przy uruchomieniu zimnego silnika.

Sterowanie glebogryzarką

Uruchamianie napędu glebogryzarki

Po dociśnięciu do rękojeści dźwigni załączenia napędu noży (Rys.4) zostanie uruchomiony napęd noży glebogryzarki Zmieniona dzwignia załączania napędu noży została wyposażona w specjalna blokadę (Rys.4.1) Żeby poruszać się do przodu należy trzymać mocno oburącz uchwyty sterownicze i rękojeści urządzenia.

UWAGA! Nie należy wtedy dodatkowo pchać urządzenia, grozi to jego uszkodzeniem.

Zwolnienie dźwigni powoduje odłączenie noży

Uruchamianie napędu noży spulchniających

UWAGA! Przed załączeniem napędu noży należy sprawdzić poprawności ustawienia koła transportowego. Żle wyregulowana wysokość doprowadzi do bardzo szybkiego mechanicznego zużycia się ostrzy lub nie właściwej pracy .(Rys.5)

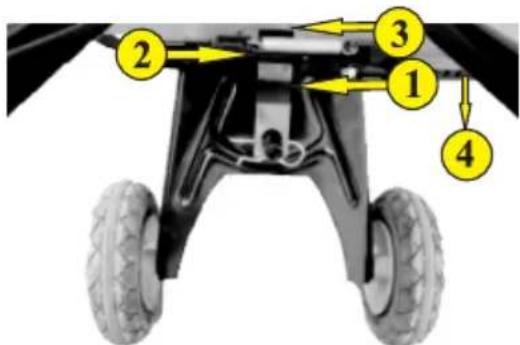

dotyczy modelu Tig 5050

1-Pozycja robocza
2-Pozycja transportowa
3 -Pozycja umożliwiającą swobodny dostęp do zespołu roboczego celem oczyszczenia i wymiany uszkodzonych elementów
4-Dzwignia zmiany ustawienia pozycji kół strzałka wskazuje kierunek naciśnięcia dzwigni operacje wykonujemy naciskając dzwignie nogą.

Obsługa konserwacyjna

OSTRZEŻENIE! Przed obsługą, naprawami, ustawieniami i regulacją (oprócz gaźnika) należy odłączyć fajkę świecy zapłonowej.

Ogólne zalecenia.

Gwarancją nie są objęte uszkodzenia i usterki, które powstały w rezultacie nadużyć lub niedbalstwa operatora. Żeby uzyskać całkowity zakres gwarancji, operator powinien obsługiwać glebogryzarkę w sposób, opisany w niniejszej instrukcji obsługi.

Dla prawidłowej pracy urządzenia niektóre regulacje powinny być przeprowadzane okresowo.

Uwaga! Okresowy przegląd, przeprowadzony przez autoryzowany punkt serwisowy raz w roku, zapewni dobry stan techniczny glebogryzarki w następnym sezonie.

Regulacja linek napędu

Podczas użytkowania urządzenia linki mogą rozciągnąć się lub kurczyć. Należy je wtedy sprawdzić i właściwie wyregulować. Linki te nie mogą być zbyt luźne ani za bardzo napięte (może to doprowadzić do ich zerwania lub uszkodzenia)

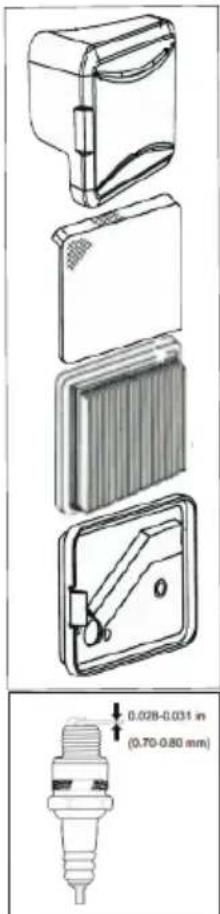

Wymiana filtra powietrza

Filtr powietrza należy okresowo kontrolować (czy nie posiada uszkodzeń lub nie jest zbytnio zanieczyszczony). W tym celu odblokować zaczepy mocujące pokrywę filtra po zdjęciu jej-mamy dostęp do wkładu filtrującego. Filtr główny posiada filtr wstępny (gąbka dookoła właściwego filtru), którą należy dość systematycznie oczyszczać (najlepiej sprężonym powietrzem)

UWAGA! Filtrów głównych nie należy czyścić na mokro.

Wymianę filtra należy obowiązkowo przeprowadzać maksymalnie co 100 h pracy lub wcześniej jeśli jest zanieczyszczony. W przypadku dużego pylenia się zalecana wymiana co 25 h pracy.

Obsługa świecy zapłonowej

Świecę zapłonową należy wymieniać (na identyczną lub odpowiednik) na początku każdego sezonu lub po każdych 100 godzinach użytkowania urządzenia. Przerwę między elektrodami świecy należy ustawić na 0,7-0,8 mm za pomocą szczelinomierza listkowego.

Wymiana oleju

Po nagrzaniu silnika i wyjęciu bagnetu oleju, należy delikatnie odkręcić śrubę spustową oleju i pochylić glebogryzarkę, umożliwiając spłynięcie oleju do specjalnego pojemnika na zużyty olej. Po całkowitym opróżnieniu zbiornika z oleju należy postępować zgodnie z wytycznymi z działu” Przygotowanie silnika .”

Uwaga! Należy pamiętać o obowiązkowej 1 wymianie oleju (silnik na docieraniu) po 5 godzinach pracy. Kolejne następne wymiany należy przeprowadzać co 25 godzin lub raz na sezon.

Pasy napędowe

Pas napędowy noży wymaga regulacji po nie wasz jest to element który podlega naturalnemu zużyciu w czasie pracy Jeśli pas zaczyna ślizgać się, należy go wymienić na nowy

W tym celu zachęcamy Państwa do skorzystania z usług Autoryzowanych Serwisów NAC

Użytkownik jest odpowiedzialny za przeglądy zawarte w tabeli

Uwaga! W silnikach górnozaworowych, po każdym sezonie należy sprawdzić luzy zaworowe, które powinny wynosić: zawór wydechowy -0,15. mm; zawór ssący 0,1 mm. Jeżeli wartości zmierzone odbiegają od podanych powyżej, należy przeprowadzić regulację. Regulację tę należy zlecić przeszkolonemu pracownikowi punktu serwisowego.

Korek oleju z miarką Podkładka uszczelniająca Śrubą spustowa

Przechowywanie i konserwacja glebogryzarki

Ostrzeżenie! Nigdy nie należy opróżniać zbiornika paliwa wewnątrz budynku, blisko źródeł ognia lub żaru. Opary benzyny mogą wybuchnąć i spowodować pożar.

Należy opróżniać zbiornik paliwa i odciąć (zakręcić) zawór paliwa, a następnie uruchomić silnik i pozwolić mu wypalić pozostałą w gaźniku i przewodach paliwowych benzynę.

Wymianę oleju należy przeprowadzać wyłącznie, gdy silnik jest nagrzany.

Po wykręceniu świecy zapłonowej trzeba wpuścić przez otwór świecy kilka mililitrów czyste oleju silnikowego. Następnie przykryć otwór szmatką i pociągnąć linkę rozrusznika dwa-trzy razy. Następnie należy wkręcić świecę zapłonową i podłączyć fajkę świecy.

Dokładnie wyczyścić urządzenie.

Nasmarować wszelkie elementy ślizgowe (regulacje itp).

Należy upewnić się, czy wszystkie śruby nakrętki i wkręty są dokręcone. Sprawdzić wszystkie części ruchome pod względem uszkodzeń, pęknięć i zużycia. Jeśli jest to konieczne, należy wymienić wadliwe części.

Nie polakierowane powierzchnie urządzenia, takie jak noże, trzeba pokryć środkiem antykorozyjnym. Jeśli jest to możliwe, należy przechowywać urządzenie w osobnym, dobrze wentylowanym pomieszczeniu.

Jeśli maszyna będzie przechowywana na dworze, należy coś pod nią podłożyć, żeby żadna jej część nie dotykała gruntu.

Należy przykryć urządzenie materiałem, który nie zatrzymuje wilgoci.

Uwaga! Okresowy przegląd, przeprowadzony przez autoryzowany punkt serwisowy raz w roku, zapewni dobry stan techniczny zamiatarki w następnym sezonie.

Transport

Zespół roboczy musi byś wyłączony

Lemiesz i koła nastawić w pozycji do transportu

Urządzenie unieść lekko do góry za uchwyt prowadzący aż do uwolnienia lemiesza

Jadące urządzenie prowadzić powoli

Urządzenie transportować na lub w pojeździe w pozycji poziomej

Na czas transportu na lub w pojeździe należy zabezpieczyć urządzenie przed przypadkowym przesunięciem

Ryzyko resztkowe

Pomimo tego, że producent urządzenia ponosi odpowiedzialność za jej konstrukcję eliminującą niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie.

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności: użytkowania urządzenia przez dzieci

używania urządzenia do innych celów, niż opisane w instrukcji obsługi, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu

używanie urządzenia przez osoby nie zapoznane z instrukcją obsługi

używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży, obuwia chroniącego stopy oraz nauszników ochronnych

używanie urządzenia z uszkodzonymi osłonami lub obudową oraz bez właściwego zamontowania urządzeń zabezpieczających.

Ocena ryzyka resztkowego

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane.

Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

Składowanie śmieci i ochrona środowiska

W celu zdemontowania glebogryzarki, przed jej kasacją, najlepiej zgłosić się do autoryzowanego punktu serwisowego, gdzie demontaż zostanie przeprowadzony przez fachowców.

Po oddzieleniu części metalowych od plastikowych należy przekazać te części do składnic zajmujących się skupem w/w materiałów.

Zaleca się pozostawienie oryginalnego opakowania w celu ułatwienia transportu w okresie trwania gwarancji.

Tabela przeglądów

	Po użyciu	Przed każdym użyciem	Po pierwszych 5 godzinach (wmiana)	Co 25 godzin (kaźda kolejna)	Przed każdym sezonem	Przed odstawieniem do przechowania
Kontrola poziomu oleju w silniku		V	V		V
Wymiana oleju w silniku			V	V	V
Kontrola i dokręcenie wszystkich śrub i nakrętek		V			V
Kontrola świecy zapłonowej				V	V
Kontrola paliwa		V
Spuszczenie paliwa						V
Kontrola i regulacja linek			V	V	V
Czyszczenie ośton bocznych i zespołu roboczego	V
Smarowanie ruchomych i obrotowych części					V	V

Typowe problemy i ich rozwiązania

Problem	Możliwa przyczyna	Rozwiązanie
Silnik uruchamia się z trudnością	Wadliwa świeca zapłonowa	Wymienić świece zapłonowa
	Woda lub brud w systemie paliwowym	Opróżnić gaźnik za pomoca śruby zlewu paliwa i uzupełnić świeża mieszanka
Silnik pracuje nierówno z przerwami lub nie ma mocy	Zapchany przewód paliwowy lub gaźnik lub nieświeża etylina	Wyczyścić przewód paliwowy, sprawdzić podawanie paliwa, dolać świeżej etyliny
	Woda lub brud w systemie paliwowym	Opróżnić gaźnik za pomoca śruby zlewu paliwa i uzupełnić etylne
Silnik gaśnie	Silnik pracuje z włączonym ssaniem	Wyłącz ssanie
	Gaźnik lub filtr powietrza zalany olejem po przechyleniu urządzenia na bok	Oczyścić gaźnik z oleju a filtr powietrza wymienić
Silnik dymi	Tłumik zalany olejem po przechyleniu na bok	Wypalić olej na pracującym silniku
Nadmierne wibracje	Poluzowane mocowanie podzespołów, uszkodzony napęd	Natychmiast zatrzymać siłnik i zdjąc fajkę świecy zapłonowej. Dokręcić wszystkie śruby i dokonać innych właściwych napraw. Jeśli wibracja nie znika powierzyć naprawę autoryzowanemu punktowi serwisowemu.
Nie działa napęd urządzenia	Poluzowany lub uszkodzony pas napędowy	Wymienic pas napędowy
	Niewłaściwe ustawienie linki sterowania napędem	Dokonać odpowiedniej regulacji

Deklaracja zgodności WE, nr 2012/20

Producent:

norwa:

odres:

NAC Sp. 20.0.

Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:

nazwa: Glebogryzarka spalinowa

model: TIG4038

numer seryjny: 000 001 - 200 000

zmierzony maksymalny poziom mocy akustycznej LWA wynosi 93 dB(A), gwarantowany poziom mocy akustycznej LWA wynosi 93 dB(A),

spełnia zasadnicze wymagania:

• dyrektywy maszynowej MD 2006/42/EC,

- dyrektywy dotyczącej kompatybilności EMC 2004/108/EC.

- dyrektywy dotyczącej hałasu NEE 2000/14/EC załącznik VI oraz 2005/88/EC.

spełnia wymagania następujących norm zharmonizowanych:

EN 709:1997+A4:2009 Maszyny rolnicze i leśne - Ciągniki jednoosiowe z glebogryzarką i glebogryzarki silnikowe, prowadzone przez operatora pieszego - Wymagania dotyczące bezpieczeństwa,

- EN ISO 14982:2009 Maszyny rolnicze i leśne - Kompatybilność elektromagnetyczna - Metody badania i kryteria przyjęcia,

oraz spełnia wymagania:

97/68/EC,

a 2004/26/EC.

Procedury oceny zgodności zrealizowano przy udziale jednostki notyfikowanej:

nazwa: Société Nationale de Certification et d'Homologation

adres: 11.route de Luxembourg, L-S230 Sandweiler

numer identyfikacyjny: 0499

Deklaracja zgodności traci swoją ważność w przypadku zmiany lub modyfikacji produktu.

Dokumentacja techniczna znajduje się w siedzibie firmy NAC sp. z o.o.,

a osobą upoważnioną do jej dysponowaniem jest Piotr Gajos.

Gdynia, 08-03-2012

miejsce, data

Piotr Gajos

imig, nazwiska, funkcia

Deklaracja zgodności WE, nr 2012/21

Producent:

naipw:

odres:

NAC Sp. 20.0.

Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:

nazwa: Glebogryzarka spalinowa

model: TIG5050

numer serjiny: 000 001 - 200 000

zmierzony maksymalny poziom mocy akustycznej LWA wynosi 93 dB(A), gwarantowany poziom mocy akustycznej LWA wynosi 93 dB(A),

spełnia zasadnicze wymagania:

- dyrektywy maszynowej MD 2006/42/EC (Dz. U. nr 199, poz. 1228, z późn. zm.),

- dyrektywy dotyczącej kompatybilności EMC 2004/108/EC [Dz. U. nr 82, poz. 556, z późn. zm.],

- dyrektywy dotyczącej hałasu NEE 2000/14/EC załącznik VI oraz 2005/88/EC (Dz. U. nr 263, poz. 2202, z późn. zm.),

spełnia wymagania następujących norm zharmonizowanych:

EN 709:1997+A4:2009 Maszyny rolnicze i leśne - Ciagniki jednoosiowe z glebogryzarką i glebogryzarki silnikowe, prowadzone przez operatora pieszego - Wymagania dotyczące bezpieczeństwa,

- EN ISO 14982:2009 Maszyny rolnicze i leśne - Kompatybilność elektromagnetyczna - Metody badania i kryteria przyjęcia,

oraz spełnia wymagania:

97/68/EC,

2004/26/EC.

Procedury oceny zgodności zrealizowano przy udziale jednostki notyfikowanej:

nazwa: Société Nationale de Certification et d'Homologation

adres: 11. route de Luxembourg, L-5230 Sandweiler

0499

Deklaracja zgodności traci swoją ważność w przypadku zmiany lub modyfikacji produktu.

Dokumentacja techniczna znajduje się w siedzibie firmy NAC sp. z o.o.,

a osobą upoważnioną do jej dysponowaniem jest Piotr Gajos.

Gdynia, 08-03-2012

miejsce, data

Piotr Gajos

imię, nazwiska, funkcja

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Drogi Kliencie. W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi, zanim podejmiesz kroki reklamacyjne, skontaktuj się z Centralnym Serwisem pod numerem telefonu

801 044 450

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.
