INSTRUKCJA OBSŁUGI TIP38-140-M NAC

Glebogryzarek spalinowych

Model	TIP38-140-M	TIP50-159-M
Silnik LC1P61FA LC1P65FA
Typ	Jednocylindrowy gómozaworowy (OHV)Czterosuwowy chłodzony powietrzem
Moc znamionowa maszyny 2,7 kW 3 kW
Max moc silnika	4 KM 5 KM
Pojemność silnika	140 cm^3	159 cm^3
Predkość obrotowa	3600 obr/min
Paliwo	benzyna bezołowiowa 95 Pb
Szerokość robocza 38 cm 50 cm
Pojeność zbiornika paliwa	1,2 L
Pojemność miski olejowej	0,6 L
Poziom ciśnienie akustycznego na stanowisku pracy niepweność pomiaru	L_pA=69,5 dB(A) K=3dB LpA=80,1 dB(A) K=3dB
Wartość drgań przenoszonych przez maszynę i działających na kończyny gólne operatora niepweność pomiaru	a_front\_hv,eq lewa rączka 5,58 m/s^2 a_rear\_hv,eq prawa rączka 5,45 m/s^2 K=1,5 m/s^2	afront_hv,eq lewa rączka 8,05 m/s^2 arear_hv,eq prawa rączka 8,35 m/s^2 K=1,5 m/s^2
Gwarantowany poziom mocy akustycznej L_WA	93 dB(A) 95 dB(A)
Masa	36 kg 46 kg
Rok produkcji	2018

Uwaga! Nowy silnik nie jest zalany olejem

UWAGA! Urządzenie przeznaczone jest do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Produce nt: NAC Sp.z o.o.

Al. Krakowska 39, 05-090 Raszyn

tel. [phone], fax [phone]

www.nac.com.pl [e-mail]

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawcą wyrobu lub importerem w celu wyjaśnienia wątpliwości. Firma NAC zastrzega sobie możliwość zmian konstrukcyjnych bez powiadomienia.

Spis treści

Dane techniczne ....1

Spis treści....2

Piktogramy i oznaczenia sterownicze......2

Wprowadzenie ....3

Informacje dla użytkowników....4

Zastosowanie urządzenia....4

Obowiązki użytkownika....4

Ochrona środowiska....4

Przygotowanie operatora ....5

W razie wypadku lub awarii ....5

Przed rozpoczęciem użytkownika......5

Zasady bezpiecznego użytkowania .....5

Obsługa i przechowywanie......6

Montaż....7

Przygotowanie silnika....10

Rozruch silnika....10

Uruchomienie zimnego silnika....10

Sterowanie glebogryzarką....11

Uruchamianie napędu noży glebogryzarki .11

Obsługa i konserwacja....12

Ogólne zalecenia....12

Regulacja linek napędu....12

Wymiana filtra powietrza....12

Obsługa świecy zapłonowej....13

Wymiana oleju....13

Przechowywanie i konserwacja .....14

Transport....14

Ryzyko resztkowe....15

Ocena ryzyka resztkowego....15

Składowanie śmieci i ochrona środowiska 15

Tabela przeglądów. 16

Typowe problemy i ich rozwiązania .....16

Deklaracje ....17

Kontakt z serwisem 18

Karta gwarancyjna....19

Piktogramy ostrzegawcze znajdują się na obudowie glebogryzarki Piktogramy ostrzegawcze i oznaczenia sterownicze

1. Uwaga! Niebezpieczeństwo.

2. Czytaj Instrukcję Obsługi.

3. Przechowywać poza zasięgiem dzieci

4. Uwaga na odrzucane przedmioty.

5. Uwaga! obracające się elementy nie należy. wkładać rak lub stóp w pobliżu noży

6. Stosuj ochronę wzroku i słuchu

7. Stosuj rękawice ochronne.

8. Stosuj obuwie ochronne (kryte).

9. Zachowaj bezpieczna odległość.

10. Uwaga! elementy nagrzewające.

11. Uwaga: Trzymać ręce i stopy z dala wirujących elementów.

12. Uwaga: Odłączyć fajkę od świecie przed konserwacją i naprawą.

13. UWAGA! Benzyna i olej Zbiorniki oddzielne. 4-suwowy silnik: Nie mieszać olej z benzyną

14. Upewnij się, że ostrze i wszystkie części ruchome, zatrzymały się przed czyszczeniem, naprawą lub kontrolą glebogryzarki.

15. Ryzyko pożaru lub wybuchu Benzyna jest wysoce łatwopalna!

16. Ostrze obraca się przez kilka sekund po zakończeniu pracy glebogryzarki. Nie noś ani nie przenosić glebogryzarki, która nie jest całkowicie zatrzymana.

17. Przed rozpoczęciem pracy należy oczyścić teren.

18. Nie wykonywać zbiegów pielęgnacyjnych zboczy w kierunku pochylenia.

19. Uwaga: niebezpieczeństwo zatrucia i uduszenia Spaliny są szkodliwe. Nie należy korzystać z urządzenia w zamkniętych.

20. Osoby trzecie nie powinny znajdować się pobliżu pracującej glebogryzarki.

21 Nie wystawiać na deszcz i nie używać podczas opadów deszczu.

22 Zakaz przypadkowego pozbywania się urządzenia Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych ze sprzętu.

Tabliczka znamionowa

NAC

NEW AMERICAN CONCEPT

Moc znamionowa maszyny: 2,7 kW

Maksymalna moc silnika: 4 KM

Pojemność silnika: 140 cm³

Szerokość robocza: 38 cm

Waga: 36 kg

Rok produkcji: 2018

S/N: 18/

NAC

NEW AMERICAN CONCEPT

Moc znamionowa maszyny: 3 kW

Maksymalna moc silnika: 5 KM

Pojemność silnika: 159 cm³

Szerokość robocza: 50 cm

Waga: 46 kg

Rok produkcji: 2018

S/N: 18/

UWAGA! Instrukcja stanowi integralną część maszyny

Tabliczka znamionowa umieszczona jest na obudowie urządzenia Informacje zawarte w tej tabliczce są nie zbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych.

Piktogramy mogą być umieszczone na maszynie. Znajomość ich znaczenia pozwoli uniknąć błędów w sterowaniu maszyną, a także uniknąć zagrożeń. Są one, jak również ta instrukcja obsługi - integralną częścią maszyny. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności można dokupić je u importera i ponownie umieścić na maszynie.

⚠ Wprowadzenie

Zapoznanie się i stosowanie informacji zawartej w tej instrukcji sprawi, ze urządzenie będzie użytkowane w sposób bezpieczny zarówno dla użytkownika, jak i samego urządzenia. Należy instrukcję przechowywać przez cały okres użytkowania maszyny, gdyż zawsze może zaistnieć konieczność przypomnienia sobie informacji zawartych w instrukcji, a także należy ja przekazać wraz z urządzeniem w przypadku odsprzedaży maszyny, lub zmiany użytkownika.

Informacje dla użytkowników

Niniejsza instrukcja obsługi sporządzona jest dla osób, posiadających podstawową wiedzę o urządzeniach mechanicznych, dlatego kolejne punkty procedur mogą być opisane niezbyt szczegółowo. W przypadku niezrozumienia tekstu instrukcji należy skontaktować się z pracownikiem serwisu lub ze sprzedawcą celem wyjaśnienia wątpliwości. Maszyna będzie pracowała bez zastrzeżeń i z dużą skutecznością, jeśli operator pozna budowę maszyny i zrozumie, na jakich zasadach ona działa. Przed rozpoczęciem użytkowania glebogryzarki zapoznaj się z niniejszą Instrukcją Obsługi oraz z zasadami bezpieczeństwa. Należy porównać rysunki ze swoim urządzeniem, żeby zapoznać się z lokalizacją różnych mechanizmów sterowania i regulacji. Należy zachować instrukcję obsługi, będzie Ci potrzebna w przyszłości. Należy pamiętać! Niektóre części osprzętu urządzenia mogą być nie zamontowane fabrycznie. Do obowiązków właściciela należy wykonać wszystkie zalecenia niniejszej instrukcji obsługi przy montażu. Przed rozpoczęciem użytkowania właściciel musi szczegółowo sprawdzić maszynę zgodnie z opisem, zawartym w instrukcji lub udać się autoryzowanego serwisu w celu dokonania odpłatnego przeglądu przygotowującego sprzęt do pracy (patrz karta gwarancyjna).

Zastosowanie urządzenia

-Urzadzenie jest zaprojektowane i skonstruowane jako glebogryzarka zwana też mechanicznym kultywatorem, jest niezastąpiona do spulchniania i wyrównania (po uprzednim przekopaniu) dużych powierzchni gleby zwłaszcza trudnej w uprawie gleby zbitej i gliniastej
-Każde inne użytkowanie, które nie jest jasno określone przez niniejszą instrukcję, może prowadzić do zniszczenia sprzętu i może spowodować poważne szkody dla użytkownika.
-Producent nie odpowiada za szkody spowodowane poprzez niewłaściwe użytkowanie sprzętu
-Poprawne użytkowanie urządzenia obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.
-Urzadzenie może być używane, naprawiane i konserwowane wyłącznie w autoryzowanych punktach serwisowych.
-Wszelkie zasady bezpiecznego użytkowania, zapobiegania wypadkom i unikania zagrożeń, muszą być przestrzegane.
-Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

Maszyny nie należy stosować do:

• przycinana krzewów
• rozdrabniana gałęzi
• koszenia trawy

Obowiązki użytkownika

-Dokładnie zapoznać się ze wszystkimi zaleceniami, dotyczącymi bezpieczeństwa i zawsze postępować zgodnie z nimi.

-Stosować wszystkie zalecenia, dotyczące montażu i przygotowania do użytkowania.

-Dokładnie obejrzeć maszynę.

-Nie należy użytkować glebogryzarki bez właściwych osłon, pokryw i innych ochronnych środków bezpieczeństwa.

-Dokonywać prawidłowej regulacji maszyny.

-Stosować wyłącznie oryginalne części zamienne, a obsługę powierzyć

Autoryzowanemu Punktowi Serwisowemu NAC

-Dokonywać wszystkich przeglądów okresowych.

Ochrona środowiska

-Nie należy napełniać zbiornika paliwa do samego końca.
-Należy opróżniać zbiornik przed przechowywaniem posezonowym.
-Używać wyłącznie benzyny bezołowiowej 95.

-Regularnie wymieniać olej.

-Ustawiać prawidłowo obroty silnika.

-Utrzymywać maszynę w dobrym stanie technicznym.

We właściwy sposób należy pozbywać się zużytego oleju silnikowego.

Bezpieczeństwo użytkowania glebogryzarki

Przygotowanie operatora

-Należy przeczytać staranie niniejszą instrukcje obsługi. Należy szczegółowo zapoznać się z zasadami działania wszystkich układów sterowania pracy i ruchu glebogryzarki, a także z zasadami właściwego użytkowania. Należy nauczyć się zatrzymywać urządzenie.

-Nie można pozwalać dzieciom użytkować urządzenia. Nie wolno użytkować urządzenia również osobom dorosłym bez specjalnego przygotowania.

-Nie należy pozwalać osobom postronnym, a szczególnie małym dzieciom i zwierzętom przebywać w pobliżu miejsca pracy.

-Należy zachować ostrożność, żeby uniknąć pośliźnięć i upadków, szczególnie przy poruszaniu się do tyłu.

W razie wypadku lub awarii.

W razie wypadku należy natychmiast zatrzymać /wyłączyć maszyną i wezwać pomoc (jeżeli tego wymaga sytuacja)

W razie awarii należy natychmiast zatrzymać /wyłączyć maszynę i skontaktować się autoryzowanym serwisem w celu usunięcia awarii.

Przed rozpoczęciem użytkowania

-Nie należy przystępować do pracy, jeśli miejsce pracy nie jest odpowiednio przygotowane, nie są usunięte przeszkody (kamienie, itp....) i inne duże przedmioty, które mogą zostać przejechane lub wyrzucone przez urządzenie, ewentualnie uszkodzić je.

-Przed uruchomieniem silnika wszystkie sprzęgła powinny być wyłączone.

-Operator przy użytkowaniu sprzętu powinien być ubrany w odpowiedni strój roboczy i obuwie, a także sprzęt ochronny (okulary i słuchawki ochronne oraz maskę przeciwpyłową).

-Paliwo jest łatwopalne, a jego opary są wybuchowe, należy zachować ostrożność przy tankowaniu.

-Paliwo należy przechowywać w pojemniku na benzynę (kanistrze).

-Nie można przechowywać paliwa i urządzenia z paliwem w zbiorniku wewnątrz budynku, gdzie opary benzyny mogą się zetknąć z otwartym ogniem lub iskrami.

-Nigdy nie należy odkręcać korka wlewu paliwa i nie wlewać paliwa do zbiornika przy pracującym lub gorącym silniku.

-Tankować należy na zewnątrz nigdy wewnątrz pomieszczenia, zachowując szczególnie ostrożność.

-Dokładnie zakręcać korek zbiornika paliwa. Wycierać nawet najmniejsze ilości rozlanego paliwa.

-Przed każdym użytkowaniem trzeba sprawdzać stan przewodów paliwowych. Pod wpływem ciepła silnika lub słońca paliwo powiększa swoją objętość.

-Nigdy nie próbować przeprowadzać jakichkolwiek regulacji, kiedy silnik pracuje (oprócz szczególnych przypadków, opisanych w niniejszej instrukcji obsługi).

Zasady bezpiecznego użytkowania

-Nie wolno użytkować maszyny, jeśli bierzesz leki, które powodują senność lub wpływają w inny sposób na zdolność operatora do bezpiecznej obsługi sprzętu.

-Nie można używać urządzenia, jeśli nie czujesz się zdolnym do pracy, np. jesteś osłabiony.

-Nie trzymać rąk i nóg zbyt blisko obracających się części lub pod nimi.

-Należy zachować szczególną ostrożność przy pracach na powierzchniach pokrytych żwirem lub podczas przeprowadzania po nich urządzenia oraz na ścieżkach i podjazdach. Trzeba być w stanie gotowości ze względu na ukryte niebezpieczeństwo.

Jeśli po uderzeniu urządzenie zacznie intensywnie wibrować, należy natychmiast zatrzymać silnik spalinowy i sprawdzić przyczynę. Najczęściej wibracje są ostrzeżeniem przed poważniejszymi uszkodzeniami.

Przy czyszczeniu, naprawach, przeglądach należy upewnić się, że noże i wszystkie ruchome części zatrzymały się. Żeby zapobiec przypadkowemu uruchomieniu, należy odłączyć przewód świecy zapłonowej i umieścić go w położeniu, w którym było by niemożliwe zetknięcie ze świecą zapłonową.

Należy stosować wszystkie możliwe środki ostrożności, jeśli zostawimy urządzenie bez opieki.

Nie wolno zostawiać pracującego silnika wewnątrz pomieszczenia, oprócz przypadków uruchomienia silnika dla wprowadzenia urządzenia do środka pomieszczenia oraz wyprowadzenia na zewnątrz. Drzwi wejściowe powinny być wtedy otwarte; spaliny są bardzo niebezpieczne dla zdrowia (zawierają tlenek węgla, bezzapachowy i trujący gaz).

Zachowuj ostrożność przy pracach na pochyłych powierzchniach. Maksymalny pochyl pracującego urządzenia wynosi 15 stopni. Większe pochylenie doprowadzi do uszkodzenia silnika z winy użytkownika.

Nie pracować, poruszając się w poprzek pochylej powierzchni. Zachować szczególną ostrożność przy zmianach kierunku ruchu na pochyłościach. Nie należy pracować na zbyt stromych powierzchniach.

Nie należy użytkować urządzenia bez właściwych osłon, pokryw i innych ochronnych środków bezpieczeństwa.

Nie można przekraczać możliwości maszyny, próbując pracować zbyt szybko.

Kiedy poruszasz się do tyłu, patrz w stronę ruchu urządzenia i zachowaj szczególnie ostrożność.

Nie można pracować w warunkach ograniczonej widoczności i braku oświetlenia. Upewnij się, że twardo stoisz na ziemi. Należy trzymać uchwyty mocno oburącz i poruszaj się wolnym pewnym krokiem, nie biegnąc.

Nie można przeceniać swoich sił. Cały czas należy przyjmować pewną stabilną pozycję, zachowując równowagę.

Nie można pracować zbyt blisko elementów budowli ze szkła, samochodów, klatek schodowych, śmietników i innych obiektów. Nie można pozwalać dzieciom i zwierzętom przebywać blisko miejsca pracy urządzenia.

Należy odłącać napęd noży i przy transporcie urządzenia lub kiedy jest nie używana.

Obsługa i przechowywanie glebogryzarki

Od czasu do czasu należy sprawdzać, czy wszystkie śruby i nakrętki są dokręcone, żeby mieć pewność, że stan techniczny urządzenia pozwala na bezpieczne jego użytkowanie.

Nigdy nie można przechowywać urządzenia z paliwem w zbiorniku wewnątrz budynku, gdzie są źródła ciepła i ognia, takie jak gorąca woda, grzejniki, suszarki do ubrań i temu podobne. Silnik powinien ostygnąć przed zaprowadzeniem sprzętu do pomieszczenia.

Zawsze należy stosować zalecenia niniejszej instrukcji obsługi dotyczące szczegółów przechowywania urządzenia przez dłuższy czas.

Ponieważ niektóre części urządzenia są wykonane z tworzywa lub gumy, urządzenie powinno być przechowywane z dala od środków chemicznych, aby zapobiec wystąpieniu reakcji chemicznej.

1 - Uchwyt
2 - Dźwignia załączania napędu noży
3 - Dzwignia obrotów silnika zintegrowana ze ssaniem
4 - Dźwignia regulacji prędkości jazdy
5 - Noże
6 - Silnik
7 - Uchwyt linki rozrusznika
8 - Świeca zapłonowa

9 - Zbiornik paliwa Pb95
10 - Filtr powietrza
11 - Tłumik
12 - Wlew oleju silnikowego
13 - Spust oleju silnikowego
14 - Oślona pasków napędzających
15 - Osłona noży
16 - Koło transportowe
17 - Podpora tylna (Hak)
18- Przekładnia kątowa

Glebogryzarka jest dostarczona przez producenta w opakowaniu kartonowym w stanie częściowo rozmontowanym. Po dokładnym zapoznaniu się z instrukcją obsługi oraz rysunkami montażowymi złożenie go nie powinno sprawiać zbytnich trudności Wszystkie potrzebne elementy do montażu znajdują się w opakowaniu.

TIP38-140-M

1

Przygotowanie silnika

Co należy zrobić przed uruchomieniem silnika.

Przed obsługą lub pierwszym uruchomieniem silnika należy zapoznać się z budową glebogryzarki oraz zasadami działania i sterowania nią.

Należy upewnić się, że wszystkie śruby i nakrętki są prawidłowo dokręcone.

Uwaga! Zbiorniki paliwa i oleju są puste

Mogą znajdować się w nich śladowe ilości cieczy pozostałe po kontroli technicznej w fabryce.

OSTRZEŻENIE! Zawsze należy korzystać ze specjalnego bezpiecznego pojemnika na benzynę (kanistra). Przy tankowaniu nie wolno palić papierosów. Nie wolno również tankować w pomieszczeniach. Przed tankowaniem trzeba zatrzymać silnik. Silnik powinien ostygnąć przez kilka minut.

UWAGA ! Należy stosować zawsze benzynę bezołowiiową Pb95 wolną od zanieczyszczeń, przefiltrowaną przez drobne sito paliwowe. Dbać o to, aby benzyna była przechowywana nie dłużej niż 1 miesiąc w szczelnym i czystym kanistrze. W ciepłych porach roku trzeba stosować olej do silników czterosuwowych SAE 30 (zamiennie można stosować olej 10W30).

Jednorazowe napełnienie miski olejowej wymaga użycia ok. 0,6 L oleju. Ze względu na specyfikę i właściwości oleju- zalecane marki oleju to NAC.

Rozruch silnika

Uwaga! Nowy silnik nie jest zalany olejem. Przed uruchomieniem silnika należy do miski olejowej trzeba włać około 0,6 L oleju silnikowego wg podanej wcześniej specyfikacji. Należy sprawdzić miarką w korku wlewu oleju, czy poziom oleju jest maksymalny.Glebogryzarka może wyposażona w czujnik oleju. który nie pozwoli uruchomić silnika z nieprawidłowym poziomem oleju.

Uruchamianie zimnego silnika

Przed uruchomieniem silnika należy upewnić się, że zapoznałeś się ze wszystkimi zaleceniami zawartymi na stronach instrukcji obsługi.

Uwaga! Nie wolno uruchamiać silnika w pomieszczeniu lub w zamkniętej nie wentylowanej przestrzeni, ponieważ spaliny zawierają tlenek węgla - bezzapachowy i śmiertelny gaz. Temperatura tłumika i powierzchni dookoła niego może sięgać 165° C.

Aby uruchomić silnik należy :

Sprawdzić poziom oleju (Rys1.12)

Napełnić zbiornik paliwa benzyną bezołowiiową( Rys1.9)

Upewnić się czy funkcje pracy glebogryzarki nie są wyłączone (Rys.3.1)

czy na świecie zapłonową nałożona jest tzw. fajka (Rys.1.8)

Ustawić manetkę w pozycji ssanie (Rys.3.2)

Pociągnąć za linkę rozrusznika (Rys.3.3)

Ustawić manetkę w pozycji ssanie (ssanie)

Chwycić rękojeść rozrusznika, naprężyć, a następnie pociągnąć energicznie linkę rozrusznika

⚠️ UWAGA! Nie należy wyciągać linki do końca. Należy przytrzymać linkę, delikatnie naciągniętą przy jej zwijaniu się.

Jeśli silnik nie uruchamia się po 5 lub 6 pociągnięciach -należy sprawdzić czy świeca nie jest zalana paliwem, najpierw wykręć ją i oczyść, a następnie wkręć w swoje miejsce kiedy silnik uruchomi się, należy ustawić ssanie w pozycji 1/2 kiedy silnik zacznie pracować równo, trzeba wyłączyć ssanie - pozycja Run żeby zatrzymać silnik należy przekręć włącznik zapłonu w pozycje OFF

⚠ UWAGA! Glebogryzarką należy pracować na wysokich(pełnych) obrotach silnika

Dopuszczalny czas nieprzerwanej pracy bez względu na temperaturę otoczenia nie powinien przekraczać 1 godziny.

A minimalny czas przerwy między cyklami pracy to 30 min

Uruchamianie gorącego silnika

Jeśli silnik niedawno pracował i jest jeszcze ciepły, nie należy włączać pełnego ssania. Jeśli silnik nie uruchamia się, należy postępować tak, jak przy uruchomieniu zimnego silnika.

Sterowanie glebogryzarką

Uruchamianie napędu glebogryzarki

Po dociśnięciu do rękojeści dźwigni załączenia napędu noży (Rys.4) zostanie uruchomiony napęd noży glebogryzarki Zmieniona dźwignią załączania napędu noży została wyposażona w specjalna blokadę (Rys.4.1) Żeby poruszać się do przodu należy trzymać mocno oburącz uchwyty sterownicze i rękojeści urządzenia.

⚠ UWAGA! Nie należy wtedy dodatkowo pchać urządzenia, grozi to jego uszkodzeniem.

Zwolnienie dźwigni powoduje odłączenie noży

Uruchamianie napędu noży spulchniających

⚠ UWAGA! Przed załączeniem napędu noży należy sprawdzić poprawności ustawienia koła transportowego. Żle wyregulowana wysokość doprowadzi do bardzo szybkiego mechanicznego zużycia się ostrzy lub nie właściwej pracy .(Rys.5)

dotyczy modelu TIP50-159-M

1-Pozycja robocza
2-Pozycja transportowa
3 -Pozycja umożliwiającą swobodny dostęp do zespołu roboczego celem oczyszczenia i wymiany uszkodzonych elementów
4-Dzwignia zmiany ustawienia pozycji kół strzałka wskazuje kierunek naciśnięcia dzwigni operacje wykonujemy naciskając dzwignie nogą.

Obsługa konserwacyjna

OSTRZEŻENIE!

Przed obsługą, naprawami, ustawieniami i regulacją (oprócz gaźnika) należy odłączyć fajkę świecy zapłonowej.

Ogólne zalecenia.

Gwarancją nie są objęte uszkodzenia i usterki, które powstały w rezultacie nadużyć lub niedbalstwa operatora. Żeby uzyskać całkowity zakres gwarancji, operator powinien obsługiwać glebogryzarkę w sposób, opisany w niniejszej instrukcji obsługi.

Dla prawidłowej pracy urządzenia niektóre regulacje powinny być przeprowadzane okresowo.

Uwaga! Okresowy przegląd, przeprowadzony przez autoryzowany punkt serwisowy raz w roku, zapewni dobry stan techniczny glebogryzarki w następnym sezonie.

Regulacja linek napędu

Podczas użytkowania urządzenia linki mogą rozciągnąć się lub kurczyć. Należy je wtedy sprawdzić i właściwie wyregulować. Linki te nie mogą być zbyt luźne ani za bardzo napięte (może to doprowadzić do ich zerwania lub uszkodzenia)

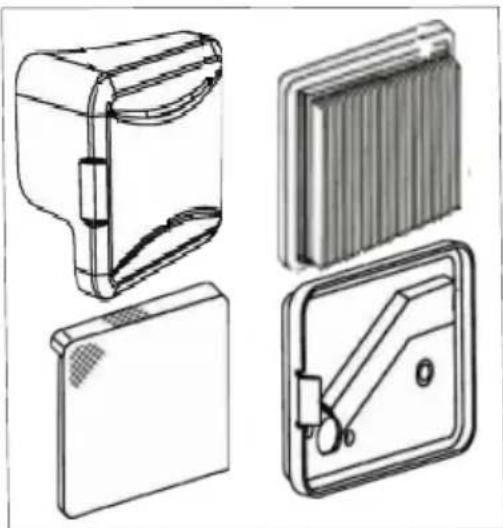

Wymiana filtra powietrza

Filtr powietrza należy okresowo kontrolować (czy nie posiada uszkodzeń lub nie jest zbytnio zanieczyszczony). W tym celu odblokować zaczepy mocujące pokrywę filtra po zdjęciu jej-mamy dostęp do wkładu filtrującego. Filtr główny posiada filtr wstępny (gąbka dookoła właściwego filtru), który może być myty i wykorzystywany ponownie.

UWAGA: Filtrów głównych nie należy czyścić na mokro.

UWAGA: Nie używać do czyszczenia filtra sprężonego powietrza i rozpuszczalników.

Sprężone powietrze może uszkodzić filtr; a rozpuszczalniki spowodują rozpuszczenie wkładu.

Wymianę filtra należy obowiązkowo przeprowadzać maksymalnie co 100 h pracy lub wcześniej jeśli jest zanieczyszczony.

W przypadku dużego pylenia się zalecana wymiana co 25 h pracy.

Obsługa świecy zapłonowej

Świecę zapłonową należy wymieniać (na identyczną lub odpowiednik np.TORCH F8RC) na początku każdego sezonu lub po każdych 100 godzinach użytkowania urządzenia. Przerwę między elektrodami świecy należy ustawić na 0,7-0,8 mm za pomocą szczelinomierza listkowego.

Wymiana oleju

Po nagrzaniu silnika i wyjęciu bagnetu oleju, należy delikatnie odkręcić śrubę spustową oleju i pochylić glebogryzarkę, umożliwiając spłynięcie oleju do specjalnego pojemnika na zużyty olej. Po całkowitym opróżnieniu zbiornika z oleju należy postępować zgodnie z wytycznymi z działu” Przygotowanie silnika .”

Uwaga! Należy pamiętać o obowiązkowej 1 wymianie oleju (silnik na docieraniu ) po 5 godzinach pracy.Kolejne następne wymiany należy przeprowadzać co 25 godzin lub raz na sezon.

Pasy napędowe

Pas napędowy noży wymaga regulacji po nie wasz jest to element który podlega naturalnemu zużyciu w czasie pracy Jeśli pas zaczyna ślizgać się, należy go wymienić na nowy

W tym celu zachęcamy Państwa do skorzystania z usług Autoryzowanych Serwisów NAC

Użytkownik jest odpowiedzialny za przeglądy zawarte w tabeli

Uwaga! W silnikach górnozaworowych, po każdym sezonie należy sprawdzić luzy zaworowe, które powinny wynosić: zawór wydechowy -0,15. mm; zawór ssący 0,1 mm. Jeżeli wartości zmierzone odbiegają od podanych powyżej, należy przeprowadzić regulację. Regulację tę należy zlecić przeszkolonemu pracownikowi punktu serwisowego

Przechowywanie i konserwacja glebogryzarki

Ostrzeżenie! Nigdy nie należy opróżniać zbiornika paliwa wewnątrz budynku, blisko źródeł ognia lub żaru. Opary benzyny mogą wybuchnąć i spowodować pożar.

Należy opróżniać zbiornik paliwa i odciąć (zakręcić) zawór paliwa, a następnie uruchomić silnik i pozwolić mu wypalić pozostałą w gaźniku i przewodach paliwowych benzynę.

Wymianę oleju należy przeprowadzać wyłącznie, gdy silnik jest nagrzany.

Po wykręceniu świecy zapłonowej trzeba wpuścić przez otwór świecy kilka mililitrów czyste oleju silnikowego. Następnie przykryć otwór szmatką i pociągnąć linkę rozrusznika dwa-trzy razy. Następnie należy wkręcić świecę zapłonową i podłączyć fajkę świecy.

Dokładnie wyczyścić urządzenie.

Nasmarować wszelkie elementy ślizgowe (regulacje itp.).

Należy upewnić się, czy wszystkie śruby nakrętki i wkręty są dokręcone. Sprawdzić wszystkie części ruchome pod względem uszkodzeń, pęknięć i zużycia. Jeśli jest to konieczne, należy wymienić wadliwe części.

Nie polakierowane powierzchnie urządzenia, takie jak noże, trzeba pokryć środkiem antykorozyjnym.

Jeśli jest to możliwe, należy przechowywać urządzenie w osobnym, dobrze wentylowanym pomieszczeniu.

Jeśli maszyna będzie przechowywana na dworze, należy coś pod nią podłożyć, żeby żadna jej część nie dotykała gruntu.

Należy przykryć urządzenie materiałem, który nie zatrzymuje wilgoci.

Uwaga! Okresowy przegląd, przeprowadzony przez autoryzowany punkt serwisowy raz w roku, zapewni dobry stan techniczny zamiatarki w następnym sezonie.

Transport

Zespół roboczy musi byś wyłączony

Lemiesz i koła nastawić w pozycji do transportu

Urządzenie unieść lekko do góry za uchwyt prowadzący aż do uwolnienia lemiesza

Jadące urządzenie prowadzić powoli

Urządzenie transportować na lub w pojeździe w pozycji poziomej

Na czas transportu na lub w pojeździe należy zabezpieczyć urządzenie przed przypadkowym przesunięciem

Ryzyko resztkowe

Pomimo tego, że producent urządzenia ponosi odpowiedzialność za jej konstrukcję eliminującą niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie.

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności: użytkowania urządzenia przez dzieci

używania urządzenia do innych celów, niż opisane w instrukcji obsługi, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu

używanie urządzenia przez osoby nie zapoznane z instrukcją obsługi używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży, obuwia chroniącego

stopy oraz nauszników ochronnych używanie urządzenia z uszkodzonymi osłonami lub obudową oraz bez właściwego zamontowania urządzeń zabczpieczających.

Ocena ryzyka resztkowego

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane.

Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

Składowanie śmieci i ochrona środowiska

W celu zdemontowania glebogryzarki, przed jej kasacją, najlepiej zgłosić się do autoryzowanego punktu serwisowego, gdzie demontaż zostanie przeprowadzony przez fachowców.

Po oddzieleniu części metalowych od plastikowych należy przekazać te części do składnic zajmujących się skupem w/w materiałów.

Zaleca się pozostawienie oryginalnego opakowania w celu ułatwienia transportu w okresie trwania gwarancji.

Tabela przeglądów

	Przed kaźdym użyciem	Po użyciu	Pierwsze 2 godziny	Po 5 godzin	Co 25 godzin	Przed kaźdym sezonem	Przed odstawieniem do przechowania	W zależnosci od stopnoa zapylenia	co 100 godzin pracy
Kontrola filtr powietrza	V					V
Wymiana filtr powietrza					V(a) V(a) V
Kontrola poziom u oleju w silniku V V
Wymiana oleju w silniku				V	V V
Kontrola i dokręcenie wszystkich śrub i nakrętek	V					V
Wymiana sewiecy zapłonoej						V			V
Kontrola świecy zapłonowej					V V
Kontrola paliwa	V V
Spuszczenie paliwa							V
Kontrola i regulacja linek	V		V		V V
Smarowanie ruchomych i obrotowych części	V				V V	V
Sprawdzenie i regulacja zaworów						V(b)
Czyszczenie osłon bocznych i zespołu roboczego		V					V

(a) czynności wykonywać częściej jeśli silnik pracuje w trudnych warunkach

(duże zapylenie, duże obciążenie, podwyższonej temperaturze)

(b) obsługa tych czynności musi zostać wykonana w autoryzowanym serwisie NAC

Typowe problemy i ich rozwiązania

Problem Możliwa przyczyna Rozwiązanie
Silnik uruchamia się z trudnością	Zatkanie elementów filtra Wyczyś ć lub wymień elemęty filtra
	Wadliwa świeca zapłonowa Wymienić świece zapłonowa
	Woda lub brud w sys temie paliwowym	Opróżnić gaźnik za pomoca śruby zlewu paliwa i uzupełnić świeżą mies zanką
Silnik pracuje nierówno z przerwami lub nie ma mocy	Zatkanie elementów filtra Wyczyś ć lub wymień elemęty filtra
	Zapchany przewód paliwowy lub gaźnik lub nieświeża etylina	Wyczyś cić przewód paliwowy, sprawdzić podawanie paliwa, dolać świeżej etyliny
	Woda lub brud w sys temie paliwowym	Opróżnić gaźnik za pomoca śruby zlewu paliwa i uzupełnić etylinę
Silnik gaśnie	Silnik pracuje z włączonym ssaniem Wyłącz ssanie
	Gaźnik lub filtr powietrza zalany olejem po przechyleniu urządzenia na bok	Oczyścić gaźnik z oleju a filtr powietrza wymienić
Silnik dym i	Tłumik zalany olejem po przechyleniu na bok Wypalić olej na pracującym silniku
Nadmierne wibracje	Poluzowane mocowanie podzespołów, uszkodzony napęd	Natychm iast zatrzymać silnik i zdjąc fajkę świecy zapłonowej. Dokręcić wszystkie śruby i dokonać innych właściwych napraw. Jeśli wibracja nie znika powierzyć naprawę autoryzowanemu punktowi serwisowemu.
Nie działa napęd urządzenia	Poluzowany lub uszkodzony pas napędowy	Wymienic pas napędowy
	Niewłaściwe ustawienie linki sterowania napędem Dokonać odpowiedniej regulacji

Deklaracja zgodności WE

Producent:

nazwa:

NAC Sp. z o.o.

adres:

Al. Krakowska 39, 05-090 Raszyn, Polska

z pełna odpowiedzialnością deklaruje, że maszyna:

nazwa:

Glebogryzarka spalinowa

model:

TIP38-140-M

numer seryjny:

18/0001 - 22/100 000

spełnia zasadnicze wymagania:

• dyrektywy maszynowej MD 2006/42/EC,
- dyrektywy dotyczącej kompatybilności EMC 2014/30/UE,
- dyrektywy dotyczącej hałasu NEE 2000/14/EC załącznik VI oraz 2005/88/EC,

spełnia wymagania następujących norm zharmonizowanych:

• EN 709:1997+A4:2009.
• EN ISO 14982:2009,

oraz spełnia wymagania:

Procedury oceny zgodności zrealizowano przy udziale jednostki notyfikowanej:

nazwa:

numer identyfikacyjny:

0499

2000/14/EC: zastosowana procedura oceny zgodności według załącznika V

• zmierzony maksymalny poziom mocy akustycznej LWA wynosi 92 dB(A),
  • gwarantowany poziom mocy akustycznej LWA wynosi 93 dB(A),

Miejsce złożenia i przechowywania dokumentacji technicznej:

NAC Sp. 20.0.

Al. Krakowska 39,

05-090 Raszyn

Kierownik ds. Jakości i certyfikacji

Raszyn, 29 sierpień 2017

Deklaracja NAC sp. z o.o.

[e-mail]

Rev. 29-08-2017

NEW AMERICAN CONCEPT

Deklaracja zgodności WE

Producent:

nazwa:

adres:

NAC Sp. z o.o.

Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:

nazwa:

Glebogryzarka spalinowa

model:

TIP50-159-M

numer seryjny:

18/0001 - 22/100 000

spełnia zasadnicze wymagania:

• dyrektywy maszynowej MD 2006/42/EC,
- dyrektywy dotyczącej kompatybilności EMC 2004/108/EC,
- dyrektywy dotyczącej hałasu NEE 2000/14/EC załącznik V oraz 2005/88/EC.

spełnia wymagania następujących norm zharmonizowanych:

EN 709:1997+A4:2009
EN ISO 14982:2009

oraz spełnia wymagania:

2000/14/EC: zastosowana procedura oceny zgodności według załącznika V

• zmierzony maksymalny poziom mocy akustycznej L_WA wynosi 95 dB(A),
  • gwarantowany poziom mocy akustycznej LWA wynosi 95 dB(A),

Miejsce złożenia i przechowywania dokumentacji technicznej:

NAC Sp. z o.o.

Al. Krakowska 39,

05-090 Raszyn

Kierownik ds. Jakości i certyfikacji

Raszyn, 29 sierpień 2017

Deklaracja NAC sp. z o.o.

[e-mail]

Rev. 29-08-2017

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Drogi Kliencie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi, zanim podejmiesz kroki reklamacyjne, skontaktuj się z Centralnym Serwisem pod numerem telefonu

801 044 450

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

Niniejsza instrukcja glebogryzarek spalinowych nie wskazuje cech nabytego przez Państwa urządzenia w zakresie, w jakim nie mają one bezpośrednio na sposób korzystania z niego ,którego dotyczy instrukcja ,a tym samym szczegółowe dane techniczne wskazane w instrukcji mogą ulec zmianie za co firma NAC nie ponosi odpowiedzialności.

NAC

NEW AMERICAN CONCEPT

GWARANCJA

Szanowni Państwo!

Dziękujemy za dokonanie zakupu naszego produktu i gratulujemy trafnego wyboru.

Urządzenie, które Państwo kupiliście zostało zaprojektowane i wyprodukowane według najnowszych technologii oraz reprezentuje światowe standardy jakości i niezawodności, jednocześnie będąc przyjaznym dla środowiska.

Przypominamy o obowiązku dokładnego zapoznania się z procedurami uruchomienia oraz eksploatacji przed rozpoczęciem korzystania

z urządzenia; procedury te są zawarte w dostarczonej z urządzeniem Instrukcji Obsługi.

801 044 450

1. Firma NAC gwarantuje sprawne działanie urządzenia zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w Instrukcji Obsługi.
2. Na urządzenie udziela się 24 - miesięcznej gwarancji konsumentowi (tj. osobie fizycznej dokonującej z przedsiębiorcą czynności prawnej niezwiązanej bezpośrednio z jej działalnością gospodarczą lub zawodową) oraz 12 - miesięcznej gwarancji przy zakupie przez przedsiębiorcę (tj. osobę fizyczną, osobę prawną i jednostkę organizacyjną, prowadzącą we własnym imieniu działalność gospodarczą lub zawodową). Po tym okresie użytkownik ma prawo do napraw odpłatnych.
3. Wszystkie uszkodzenia ujawnione w okresie obowiązywania gwarancji, wynikające z wad materiałowych, montażowych lub produkcyjnych będą usuwane bezpłatnie.
4. Podstawą do uzyskania ochrony gwarancyjnej jest dowód zakupu urządzenia od Autoryzowanego Dystrybutora sprzętu NAC wraz z podpisanym w dniu sprzedaży drukiem niniejszej karty gwarancyjnej wydanym przez oficjalnego Autoryzowanego Dystrybutora marki NAC. Ochrona gwarancyjna nie będzie udzielana jeżeli druk gwarancji będzie poświadczony/podstemplowany przez firmę nie będącą Autoryzowanym Dystrybutorem marki NAC. Niniejsza gwarancja obowiązuje na terenie Rzeczypospolitej Polskiej.
5. Wady urządzenia podlegające gwarancji będą usuwane w terminie do 14 dni roboczych od daty przyjęcia w Autoryzowanym Serwisie NAC. Termin ten może ulec wydłużeniu do 30 dni roboczych w wyjątkowych przypadkach.
6. Z przyczyn niezależnych od Gwaranta wskazany powyżej termin może ulec wydłużeniu, w szczególności gdy produkt wymaga dodatkowej weryfikacji/ekspertyzy lub wystąpią okoliczności mające postać siły wyższej uniemożliwiającej jego zachowanie np.: powódź, pożar, strajki, klęski żywiołowe, restrykcje importowe itp.
7. W zakres gwarancji nie wchodzą czynności takie jak: montaż, konserwacja, obsługa okresowa, regulacja i czyszczenia, a także przeglądy, wymiana oleju i filtrów wraz z materiałami i częściami użytymi do w/w czynności. Czynności te mogą być wykonane odpłatnie.
8. W celu usunięcia wad lub uszkodzeń urządzenie wraz z dowodem zakupu i ważną Kartą Gwarancyjną należy dostarczyć do najbliższego Autoryzowanego Serwisu, skorzystać z wygodnego systemu „door to door” lub dostarczyć do miejsca zakupu. Urządzenie powinno zostać uprzednio oczyszczone. Serwis/sklep może odmówić naprawy urządzenia nieoczyszczonego. Jeżeli urządzenie ma zostać wysłane, przed przekazaniem go kurierowi lub sprzedawcy należy bezwzględnie wyłać z niego płyny eksploatacyjne (paliwo i olej). Opakowanie musi zapewnić bezpieczny transport, zaleca się opakowanie oryginalne.
9. Sposób naprawy ustala gwarant. Gwarant nie ma obowiązku dostarczenia urządzenia zastępczego na czas naprawy gwarancyjnej.
10. Gwarancja ta obowiązuje pod warunkiem, że urządzenie jest prawidłowo eksploatowane, konserwowane i obsługiwane zgodnie z dołączoną Instrukcją Obsługi.
11. Użytkownik jest obowiązany do natychmiastowego zaniechania użytkowania uszkodzonego urządzenia. Kontynuacja pracy uszkodzonym urządzeniem może powodować powstanie kolejnych usterek oraz zagrażać zdrowiu lub życiu użytkownika lub osób trzecich.
12. Gwarancją nie są objęte uszkodzenia powstałe w wyniku: uszkodzeń mechanicznych, niewłaściwego użytkowania, dokonywania modyfikacji oraz napraw dokonanych przez osoby nieupoważnione. Dotyczy to również zamontowania i używania niewłaściwych części oraz filtrów, smarów, olejów, paliw.
13. Zniszczenie plomb gwarancyjnych, o ile są, lub tabliczki znamionowej z numerem seryjnym, może być podstawą do odrzucenia gwarancji.
14. Gwarancja nie obejmuje wad powstałych na skutek uderzenia pioruna, pożaru, powodzi i innych klęsk żywiołowych.
15. Gwarancji nie podlegają elementy eksploatacyjne i ulegające naturalnemu zużyciu podczas pracy i podlegające kontroli stanu przez użytkownika takie jak: paski klinowe, żarówki, filtry, świece zapłonowe, koła jezdne, noże i ostrza tnące, uchwyty noży, głowice żyłkowe, łańcuchy tnące, prowadnice łańcucha, linki sterownicze, wpusty i kołki przeciążeniowe.
16. Firma NAC nie odpowiada za bezpośrednie lub pośrednie szkody, straty bądź koszty wynikłe z zastosowaniem, bądź brakiem możliwości zastosowania urządzenia do jakiegokolwiek celu.
17. Jeżeli przed przystąpieniem do naprawy konieczne jest przeprowadzenie czynności związanych z konserwacją urządzenia to Serwis/sklep może przeprowadzić takie czynności odpłatnie za zgodą użytkownika/reklamującego.
18. Jeżeli podczas naprawy stwierdzono konieczność wymiany elementów związanych z bezpieczeństwem użytkowania lub osób trzecich (m.in. ostrza tnące, łańcuchy, prowadnice, osłony elementów tnących i inne związane z bezpieczeństwem), to serwis jest zobowiązany do wymiany tych elementów nawet wtedy, gdy wiąże się to z koniecznością pobrania opłat za zgodą użytkownika/reklamującego. Brak udzielenia takiej zgody oznacza, iż Gwarant nie bierze na siebie odpowiedzialności za bezpieczeństwo użytkowania urządzenia z niesprawnościami ujawnionymi przez serwis.
19. Gwarancja nie obejmuje ewentualnych szkód wyrządzonych przedmiotom lub osobom.
20. Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego będącego osobą fizyczną wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

KARTA GWARANCYJNA

Nazwa sprzętu *

Model *

Data sprzedaży *

Nr fabryczny urządzenia *

Nr fabryczny silnika *

Oświadczam, że zapoznałem się z Instrukcją Obsługi oraz Gwarancją.

Zakupiony sprzęt otrzymałem sprawny, kompletny, wraz z dowodem zakupu.

Czytelny podpis nabywcy

Pieczątka i czytelny podpis sprzedawcy *1

* - Wypełnia sprzedawca

*1 – Oświadczam, że jestem oficjalnym Autoryzowanym Dystrybutorem sprzętu NAC.

Złożenie oświadczenia niezgodnego ze stanem faktycznym przez podmiot nie będący autoryzowanym Dystrybutorem sprzętu NAC może skutkować odpowiedzialnością karną sprzedawcy na podstawie art. 271 i art. 286 Kodeksu Karnego.

ADNOTACJE O PRZEBIEGU NAPRAW

1.		OPIS NAPRAWY
	DATA ZGŁOSZENIA SPRZĘTU
	DATA ZAKOŃCZENIA NAPRAWY
	DATA WYDANIA SPRZĘTU	PIECZĄTKA ZAKŁADU
2.		OPIS NAPRAWY
	DATA ZGŁOSZENIA SPRZĘTU
	DATA ZAKOŃCZENIA NAPRAWY
	DATA WYDANIA SPRZĘTU	PIECZĄTKA ZAKŁADU
3.		OPIS NAPRAWY
	DATA ZGŁOSZENIA SPRZĘTU
	DATA ZAKOŃCZENIA NAPRAWY
	DATA WYDANIA SPRZĘTU	PIECZĄTKA ZAKŁADU
4.		OPIS NAPRAWY
	DATA ZGŁOSZENIA SPRZĘTU
	DATA ZAKOŃCZENIA NAPRAWY
	DATA WYDANIA SPRZĘTU	PIECZĄTKA ZAKŁADU

Drogi Kliencie,

w sprawach związanych z obsługą gwarancyjną oraz serwisową kontaktuj się z nami przez stronę internetową

serwis.nac.com.pl

Zdjęcia i opisy z niniejszej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170 kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Niniejsza instrukcja kosiarek spalinowych nie wskazuje cech nabytego przez Państwa urządzenia, którego dotyczy instrukcja, w zakresie, w jakim nie mają one wpływu bezpośrednio na sposób korzystania z niego, a tym samym szczegółowe dane techniczne wskazane w instrukcji mogą ulec zmianie, za co firma NAC nie ponosi odpowiedzialności.
