| Typ urządzenia | Glebogryzarka spalinowa |
| Model | JL36X-2 |
| Silnik | GMA 500 Series, czterosuwowy, OHV |
| Moc maksymalna | 3,5 KM |
| Prędkość obrotowa silnika | 2800 obr/min |
| Szerokość pracy | 360 mm |
| Głębokość pracy | 250 mm |
| Pojemność zbiornika paliwa | 0,8 l |
| Pojemność miski olejowej | 0,6 l |
| Rodzaj paliwa | Benzyna bezołowiowa 95 Pb |
| Rodzaj oleju silnikowego | SAE 30 (zamiennie 10W30) |
| Waga | 29 kg |
| Rok produkcji | 2014 |
| Gwarantowany poziom mocy akustycznej LWA | 93 dB |
| Przeznaczenie | Do użytku przydomowego |
| Funkcje | Spulchnianie i wyrównywanie gleby |
| Bezpieczeństwo | Osłony ochronne, wyłącznik silnika, blokada napędu noży |
| Konserwacja | Wymiana oleju co 25 h, filtr powietrza co 100 h, świeca zapłonowa co 100 h |
Często zadawane pytania - JL36X-2 NAC
Pytania użytkowników dotyczące JL36X-2 NAC
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Glebogryzarka w formacie PDF za darmo! Znajdź swoją instrukcję JL36X-2 - NAC i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. JL36X-2 marki NAC.

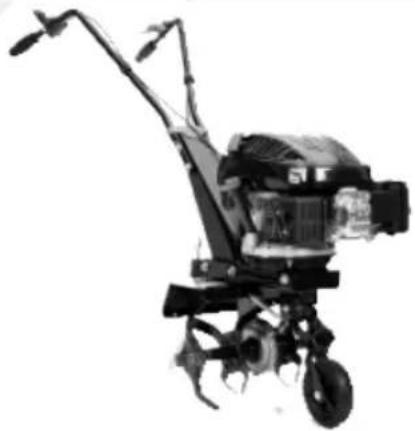

INSTRUKCJA OBSŁUGI JL36X-2 NAC
Glebogryzarki spalinowej
| Model JL36X-1 JL36X-2 | ||
| Silnik GMA 450 Series 500 | ||
| Typ | czterosuwowy górnozaworowy OHV | czterosuwowy |
| Maksymalna moc 3,5 KM | ||
| Paliwo | benzyna bezołowiowa 95 Pb | |
| Maksymalna prędkość silnika | 2800 obr/min | |
| Szerokość / głębokość pracy | 360 mm / 250mm | |
| Pojemność zbiornika paliwa | 0,8 l | |
| Pojemność miski olejowej | 0,6 l | |
| Gwarantowany poziom mocy akustycznej LWA | 93 dB | |
| Waga 31 kg 29 kg | ||
| Rok produkcji | 2014 | |
UWAGA! Urządzenie przeznaczone jest do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.
Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.
www.nac.com.pl serwis@nac.com.pl
Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawcą wyrobu lub importerem w celu wyjaśnienia wątpliwości.
Poziom natężenia dźwięku dla osoby obsługującej urządzenie może przekroczyć 85 dB (A). Z tego powodu niezbędnie należy dbać o ochronę narządów słuchu.
Spis treści W razie wypadku lub awarii ..... str. 5
Dane techniczne ..... str. 1 Montaż..... str. 6
Spis treści ..... str. 2 Przygotowanie silnika ..... str. 6
Piktogramy i oznaczenia kierownicze .. str. 2 Rozruch silnika ..... str. 7
Tabliczka znamionowa. . . . . . . . str. 2 Sterowanie glebogryzarką . . . . . . . str. 8
Informacje dla użytkowników ..... str. 3 Obsługa i konserwacyjna..... str. 8
Zastosowanie urządzenia ..... str. 3 Tabela przeglądów ..... str. 10
Obowiązki użytkownika ..... str. 3 Problemy i ich rozwiązywanie ..... str. 10
Ochrona środowiska ..... str. 4 Przechowywanie i konserwacja ..... str. 10
Przygotowanie operatora ..... str. 4 Transpot ..... str. 11
Bezpieczeństwo użytkowania ..... str. 4 Ryzyko resztkowe ..... str. 11
Przed rozpoczęciem użytkowania .... str. 4 Ocena ryzyka resztkowego....str. 11
Zasady bezpiecznego użytkowania . . . str. 4 Deklaracje . . . . . . . . . . . . . . . . . str. 12
Obshuga . . . . . . . . . . . . . . . str. 5 Kontakt z serwisem . . . . . . . . . . . . str. 12

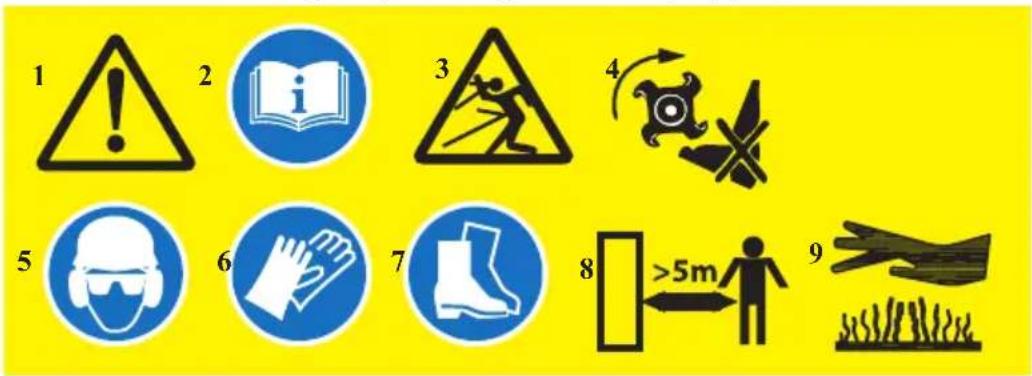

Piktogramy ostrzegawcze i oznaczenia sterownicze
Piktogramy ostrzegawcze znajdują się na obudowie urządzenia.
- Uwaga! Niebezpieczeństwo.
- Czytaj Instrukcję Obsługi.
- Uwaga na odrzucane przedmioty.
-
Uwaga ! obracające się elementy nie należy. wkładać rak lub stóp w pobliżu noży .
-
Stosuj rękawice ochronne.
- Stosuj obuwie ochronne (kryte).
- Zachowaj bezpieczna odległość.
- Uwaga! elementy nagrzewające.
Tabliczka znamionowa umieszczona jest na obudowie urządzenia. Informacje zawarte w tej tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych.
Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawcą wyrobu lub importerem w celu wyjaśnienia wątpliwości.
Informacje dla użytkowników
Niniejsza instrukcja obsługi sporządzona jest dla osób, posiadających podstawową wiedzę o urządzeniach mechanicznych, dlatego kolejne punkty procedur mogą być opisane niezbyt szczegółowo. W przypadku niezrozumienia tekstu instrukcji należy skontaktować się z pracownikiem serwisu lub ze sprzedawcą celem wyjaśnienia wątpliwości. Maszyna będzie pracowała bez zastrzeżeń i z dużą skutecznością, jeśli operator pozna budowę maszyny i zrozumie, na jakich zasadach ona działa. Przed rozpoczęciem użytkowania zamiatarki zapoznaj się z niniejszą Instrukcją Obsługi oraz z zasadami bezpieczeństwa. Należy porównać rysunki ze swoim urządzeniem, żeby zapoznać się z lokalizacją różnych mechanizmów sterowania i regulacji. Należy zachować instrukcję obsługi, będzie Ci potrzebna w przyszłości.
Należy pamiętać! Niektóre części osprzętu urządzenia mogą być nie zamontowane fabrycznie. Do obowiązków właściciela należy wykonać wszystkie zalecenia niniejszej instrukcji obsługi przy montażu. Przed rozpoczęciem użytkowania właściciel musi szczegółowo sprawdzić maszynę zgodnie z opisem, zawartym w instrukcji lub udać się autoryzowanego serwisu w celu dokonania odpłatnego przeglądu przygotowującego sprzęt do pracy (patrz karta gwarancyjna).
Zastosowanie urządzenia
Urządzenie jest zaprojektowane i skonstruowane jako glebogryzarka zwana też mechanicznym kultywatorem, jest niezastąpiona do spulchniania i wyrównania (po uprzednim przekopaniu) dużych powierzchni gleby zwłaszcza trudnej w uprawie gleby zbitej i gliniaste
Maszyny nie należy stosować do:
- koszenia trawy
- zbierania liści
- rozdrabniania gałęzi
Każde inne użytkowanie, które nie jest jasno określone przez niniejszą instrukcję, może prowadzić do zniszczenia sprzętu i może spowodować poważne szkody dla użytkownika.
Producent nie odpowiada za szkody spowodowane poprzez niewłaściwe użytkowanie sprzętu.
Poprawne użytkowanie urządzenia obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.
Urządzenie może być używane, naprawiane i konserwowane wyłącznie w autoryzowanych punktach serwisowych.
Wszelkie zasady bezpiecznego użytkowania, zapobiegania wypadkom i unikania zagrożeń, muszą być przestrzegane.
Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.
Obowiązki użytkownika
Dokładnie zapoznać się ze wszystkimi zaleceniami, dotyczącymi bezpieczeństwa i zawsze postępować zgodnie z nimi.
Stosować wszystkie zalecenia, dotyczące montażu i przygotowania do użytkowania.
Dokładnie obejrzeć maszynę.
Nie należy użytkować glebogryzarki bez właściwych osłon, pokryw i innych ochronnych środków bezpieczeństwa.
Dokonywać prawidłowej regulacji maszyny.
Stosować wyłącznie oryginalne części zamienne, a obsługę powierzyć autoryzowanemu punktow iserwisowemu.
Dokonywać wszystkich przeglądów okresowych
Dopuszczalny czas nieprzerwanej pracy nie powinien przekraczać 1 godzin.
Ochrona środowiska
Nie należy napełniać zbiornika paliwa do samego końca.
Należy opróżniać zbiornik przed przechowywaniem posezonowym.
Używać wyłącznie benzyny bezołowiowej 95.
Regularnie wymieniać olej.
Ustawiać prawidłowo obroty silnika.
Utrzymywać maszynę w dobrym stanie technicznym.
We właściwy sposób należy pozbywać się zużytego oleju silnikowego.
Bezpieczeństwo użytkowania Glebogryzarki
Przygotowanie operatora
Należy przeczytać staranie niniejszą instrukcje obsługi. Należy szczegółowo zapoznać się z zasadami działania wszystkich układów sterowania pracy i ruchu glebogryzarki, a także z zasadami właściwego użytkowania. Należy nauczyć się zatrzymywać urządzenie.
Nie można pozwalać dzieciom użytkować urządzenia. Nie wolno użytkować urządzenia również osobom dorosłym bez specjalnego przygotowania.
Nie należy pozwalać osobom postronnym, a szczególnie małym dzieciom i zwierzętom przebywać w pobliżu miejsca pracy.
Należy zachować ostrożność, żeby uniknąć pośliźnięć i upadków, szczególnie przy poruszaniu się do tyłu.
Przed rozpoczęciem użytkowania
Nie należy przystępować do pracy, jeśli miejsce pracy nie jest odpowiednio przygotowane, nie są usunięte przeszkody (kamienie, itp....) i inne duże przedmioty, które mogą zostać przejechane lub wyrzucone przez urządzenie, ewentualnie uszkodzić je.
Przed uruchomieniem silnika wszystkie sprzęgła powinny być wyłączone.
Operator przy użytkowaniu sprzętu powinien być ubrany w odpowiedni strój roboczy i obuwie, a także sprzęt ochronny (okulary i słuchawki ochronne oraz maskę przeciwpyłową).
Paliwo jest łatwopalne, a jego opary są wybuchowe, należy zachować ostrożność przy tankowaniu.
Paliwo należy przechowywać w pojemniku na benzynę (kanistrze).
Nie można przechowywać paliwa i urządzenia z paliwem w zbiorniku wewnątrz budynku, gdzie opary benzyny mogą się zetknąć z otwartym ogniem lub iskrami.
Nigdy nie należy odkręcać korka wlewu paliwa i nie wlewać paliwa do zbiornika przy pracującym lub gorącym silniku.
Tankować należy na zewnątrz nigdy wewnątrz pomieszczenia, zachowując szczególnie ostrożność.
Dokładnie zakręcać korek zbiornika paliwa . Wycierać nawet najmniejsze ilości rozlanego paliwa.
Przed każdym użytkowaniem trzeba sprawdzać stan przewodów paliwowych. Pod wpływem ciepła silnika lub słońca paliwo powiększa swoją objętość.
Nigdy nie próbować przeprowadzać jakichkolwiek regulacji, kiedy silnik pracuje (oprócz szczególnych przypadków, opisanych w niniejszej instrukcji obsługi).
Zasady bezpiecznego użytkowania
Nie wolno użytkować maszyny, jeśli bierzesz leki, które powodują senność lub wpływają w inny sposób na zdolność operatora do bezpiecznej obsługi sprzętu.
Nie można używać urządzenia, jeśli nie czujesz się zdolnym do pracy, np. jesteś osłabiony.
Nie trzymać rąk i nóg zbyt blisko obracających się części lub pod nimi.
Należy zachować szczególną ostrożność przy pracach na powierzchniach pokrytych żwirem lub podczas przeprowadzania po nich urządzenia oraz na ścieżkach i podjazdach. Trzeba być w stanie gotowości ze względu na ukryte niebezpieczeństwo.
Po uderzeniu w jakiekolwiek przedmiot, należy zatrzymać silnik i odłączyć przewód świecy zapłonowej, żeby zapobiec przypadkowemu uruchomieniu. Należy dokładnie obejrzeć urządzenie w miejscu uszkodzenia i dopiero po usunięciu usterek można ponownie uruchomić silnik i kontynuować pracę.
Jeśli urządzenie zacznie intensywnie wibrować, należy natychmiast zatrzymać silnik spalinowy i sprawdzić przyczynę. Najczęściej wibracje są ostrzeżeniem przed poważniejszymi uszkodzeniami.
Należy zatrzymać silnik za każdym razem, kiedy odchodzimy od maszyny, kiedy ją czyścimy oraz kiedy przeprowadzamy jakiekolwiek naprawy, regulacje czy przeglądy
Obsługa
Od czasu do czasu należy sprawdzić ,czy wszystkie śruby i nakrętki są dokręcone,żeby mieć pewność ,ze stan techniczny urządzenia pozwala na bezpieczne jego użytkowanie
Nigdy nie można przechowywać urządzenia z paliwem w zbiorniku wewnątrz budynku, gdzie są źródła ciepła i ognia takie jak gorąca woda grzejniki suszarki do ubrań i tym podobne. Silnik powinien ostygnąć przed wprowadzeniem do pomieszczenia
Przy czyszczeniu, naprawach, przeglądach należy upewnić się, że noże i wszystkie ruchome części zatrzymały się. Żeby zapobiec przypadkowemu uruchomieniu, należy odłączyć przewód świecy zapłonowej i umieścić go w położeniu, w którym było by niemożliwe zetknięcie ze świecą zapłonową. Należy stosować wszystkie możliwe środki ostrożności, jeśli zostawimy urządzenie bez opieki.
Nie wolno zostawiać pracującego silnika wewnątrz pomieszczenia, oprócz przypadków uruchomienia silnika dla wprowadzenia urządzenia do środka pomieszczenia oraz wyprowadzenia na zewnątrz. Drzwi wejściowe powinny być wtedy otwarte; spaliny są bardzo niebezpieczne dla zdrowia (zawierają tlenek węgla, bezzapachowy i trujący gaz).
Zachowuj ostrożność przy pracach na pochyłych powierzchniach. Maksymalny pochyl pracującego urządzenia wynosi 15 stopni. Większe pochylenie doprowadzi do uszkodzenia silnika z winy użytkownika.
Nie pracować, poruszając się w poprzek pochyłej powierzchni. Zachować szczególną ostrożność przy zmianach kierunku ruchu na pochyłościach. Nie należy pracować na zbyt stromych powierzchniach.
Nie należy użytkować urządzenia bez właściwych osłon, pokryw i innych ochronnych środków bezpieczeństwa.
Nie można przekraczać możliwości maszyny, próbując pracować zbyt szybko. Nigdy nie można pchać urządzenia w chwili, gdy załączona jest funkcja napędu.
. Kiedy poruszasz się do tyłu, patrz w stronę ruchu urządzenia i zachowaj szczególną ostrożność.
Nie można pracować w warunkach ograniczonej widoczności i braku oświetlenia. Upewnij się, że twardo stoisz na ziemi. Należy trzymać uchwyty mocno oburącz i poruszaj się wolnym pewnym krokiem, nie biegnąc.
Nie można przeceniać swoich sił. Cały czas należy przyjmować pewną stabilną pozycję, zachowując równowagę.
Nie można pracować zbyt blisko elementów budowli ze szkła, samochodów, klatek schodowych, śmietników i innych obiektów. Nie można pozwalać dzieciom i zwierzętom przebywać blisko miejsca pracy urządzenia.
Należy odłącać napęd noży i przy transporcie urządzenia lub kiedy jest nie używana.
Zawsze należy stosować zalecenia niniejszej instrukcji obsługi dotyczące szczegółów przechowywania urządzenia przez dłuższy czas.
Ponieważ niektóre części urządzenia są wykonane z tworzywa lub gumy, urządzenie powinno być przechowywane z dala od środków chemicznych, aby zapobiec wystąpieniu reakcji chemicznej.
W razie wypadku lub awarii.
W razie wypadku należy zatrzymać /wyłączyć maszynę i wezwać pomoc (jeżeli tego wymaga sytuacja)!
W razie awarii należy zatrzymać / wyłączyć maszynę i skontaktować się z autoryzowanym serwisem w celu usunięcia awarii.

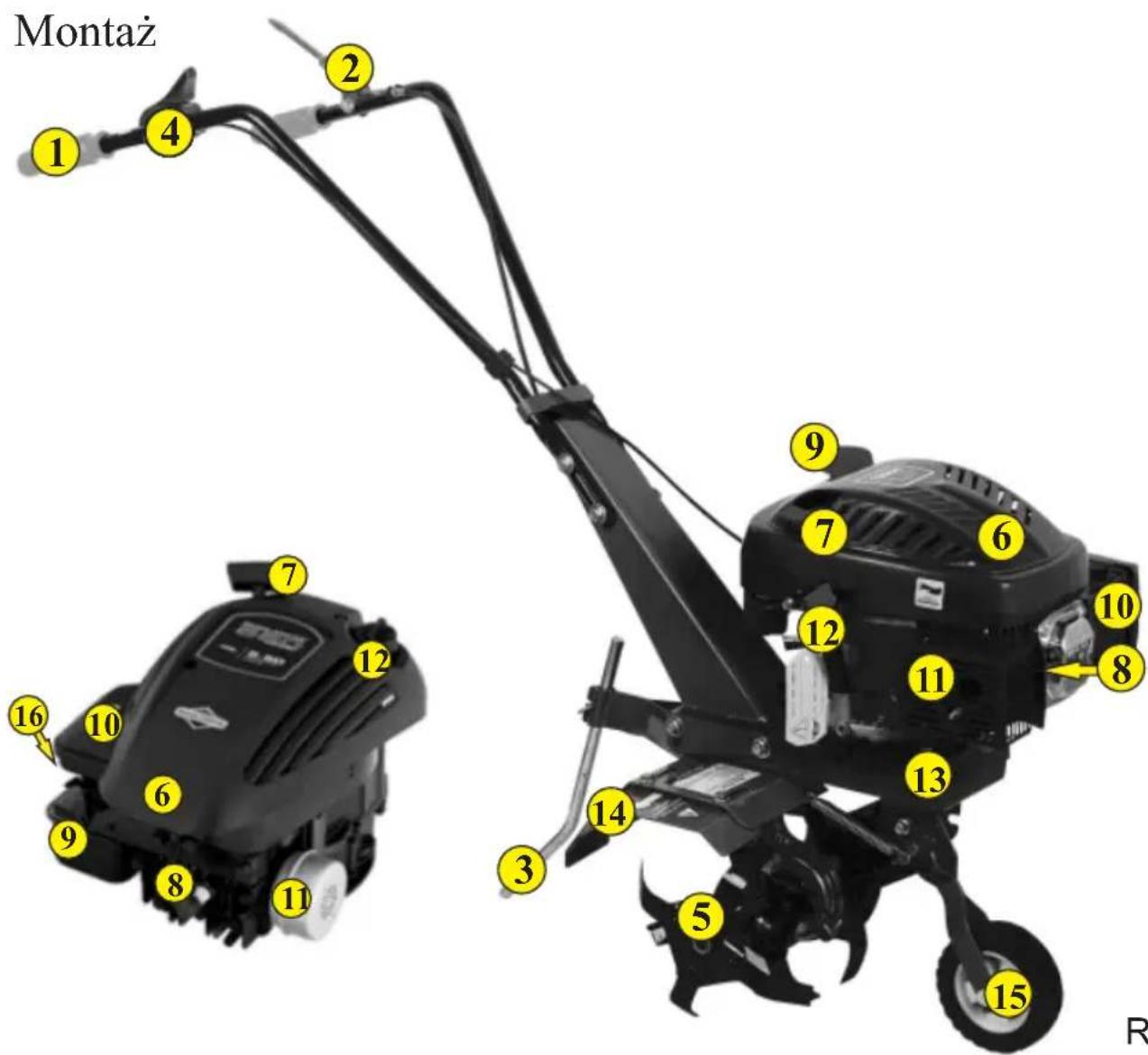

Rys.1
1 - Uchwyt 8 - Świeca zapłonowa
2 - 9 -Dźwignia załączania napędu noży Zbiornik paliwa Pb95
3 - Podpora tylna (Hak) 10 - Filtr powietrza
4 - Manetka włączania wyłączania silnika i sterowania obrotami 12 -
5 - Noże 13 -
6 - Silnik 14 -
7 - 15chkytditransportszreika
11 - Tłumik Wlew- Wylew oleju silnikowego Osłona pasków napędzających Osłona noży
Montaż
Glebogryzarka jest dostarczona przez producenta w opakowaniu kartonowym w stanie częściowo rozmontowanym .Po dokładnym zapoznaniu się z instrukcją obsługi oraz rysunkami montażowymi , złożenie go nie powinno sprawić zbytnich trudności
Wszelkie potrzebne elementy do montażu znajdują się e opakowaniu
Przygotowanie silnika
Co należy zrobić przed uruchomieniem silnika.
Przed obsługą lub pierwszym uruchomieniem silnika należy zapoznać się z budową glebogryzarki. oraz zasadami działania i sterowania nią.
Należy upewnić się, że wszystkie śruby i nakrętki są prawidłowo dokręcone
Uwaga! Zbiorniki paliwa i oleju są puste
Mogą znajdować się w nich śladowe ilości cieczy pozostałe po kontroli technicznej w fabryce. OSTRZEŻENIE! Zawsze należy korzystać ze specjalnego bezpiecznego pojemnika na benzynę (kanistra). Przy tankowaniu nie wolno palić papierosów. Nie wolno również tankować w pomieszczeniach. Przed tankowaniem trzeba zatrzymć silnik. Silnik powinien ostygnąć przez kilka minut.
UWAGA ! Należy stosować zawsze benzynę bezołowiiową Pb95 wolną od zanieczyszczeń, przefiltrowaną przez drobne sito paliwowe. Dbać o to, aby benzyna była przechowywana nie dłużej niż 1 miesiąc w szczelnym i czystym kanistrze. W ciepłych porach roku trzeba stosować olej do silników czterosuwowych SAE 30 (zamiennie można stosować olej 10W30). Jednorazowe napelnienie miski olejowej wymaga użycia ok. 0,6 L oleju. Ze względu na specyfikę i właściwości oleju- zalecane marki oleju to NAC oraz TECPART.
Rozruch silnika
Uwaga! Nowy silnik nie jest zalany olejem. Przed uruchomieniem silnika należy do miski olejowej trzeba włać około 0,6 L oleju silnikowego wg podanej wcześniej specyfikacji. Należy sprawdzić miarką w korku wlewu oleju, czy poziom oleju jest maksymalny.Glebogryzarka może wyposażona w czujnik oleju .(dotyczy modelu JL36X-1) który nie pozwoli uruchomić silnika z nieprawidłowym poziomem oleju.
Uruchamianie zimnego silnika
Przed uruchomieniem silnika należy upewnić się, że zapoznałeś się ze wszystkimi zaleceniami zawartymi na stronach instrukcji obsługi.
Uwaga! Nie wolno uruchamiać silnika w pomieszczeniu lub w zamkniętej nie wentylowanej przestrzeni, ponieważ spaliny zawierają tlenek węgla - bezzapachowy i śmiertelny gaz. Temperatura tłumika i powierzchni dookoła niego może sięgać 165° C.
Aby uruchomić silnik należy :
'sprawdzić poziom oleju
`napełnić zbiornik paliwa benzyną bezołowiiową
`upewnić się czy funkcje pracy glebogryzarki są wyłączone
'czy na świecie zapłonową nałożona jest tzw. fajka
`włączyć główny zapłon (Rys.1punkt8)
3-zmniejszenie obrotów na postoju
Rys.2
1 - Manetka gazu
2 - Dzwignia załączania napędu noży z blokadą
3 - Kierownica
`przesunąć manetkę gazu (1) w położenie maksymalnych obrotów silnika. Na zdjęciu manetka gazu znajduje się w położeniu maksymalnych obrotów silnika . Przesunięcie manetki w lewo powoduje zmniejszenie obrotów, aż do obrotów minimalnych .
`włączyć urządzenie rozruchowe (ssanie) - przesunąć dźwignię (1Rys2)
`chwycic rękojeść rozrusznika (5), naprężyć, a następnie pociągnąć energicznie linkę rozrusznika
UWAGA! Nie należy wyciągać linki do końca. Należy przytrzymać linkę, delikatnie naciągniętą przy jej zwijaniu się.
`jeśli silnik nie uruchamia się po 5 lub 6 pociągnięciach -należy sprawdzić czy świeca nie jest zalana paliwem, najpierw wykręć ją i oczyść, a następnie wkręć w swoje miejsce
'kiedy silnik uruchomi się, należy ustawić ssanie w pozycji 1/2
'kiedy silnik zacznie pracować równo, trzeba wyłączyć ssanie (pozycja praca 2Rys.2)
`żeby zatrzymać silnik należy przekręć włącznik zapłonu w pozycje (stop 4 Rys.2)
UWAGA! Glebogryzarka należy na wysokich obrotach silnika.
Uruchamianie gorącego silnika
Jeśli silnik niedawno pracował i jest jeszcze ciepły, nie należy włączać pełnego ssania. Jeśli silnik nie uruchamia się, należy postępować tak, jak przy uruchomieniu zimnego silnika.
Sterowanie Glebogryzarką
Uruchamianie napędu Glebogryzarki
W urządzeniu zostało zamontowane dodatkowe zabezpieczenie, ma one za zadanie zabezpieczenie glebogryzarki przed uruchomieniem napędu noży przez przypadkowe osoby.(kiedy pracuje silnik) Przed dociśnięciem dzwigni (A) trzeba odblokować zabezpieczenie (B) które umożliwia dociśnięciu do rękojeści dźwigni załączenia napędu
zostanie uruchomiony napęd noży glebogryzarki. Żeby poruszać się do przodu należy trzymać mocno oburącz uchwyty sterownicze i rękojeści urządzenia.
UWAGA! Nie należy wtedy dodatkowo pchać urządzenia, grozi to jego uszkodzeniem.
Zwolnienie dźwigni powoduje odłączenie noży i uruchomienie blokady.
Uwaga! Zły dobór prędkości do panujących warunków może doprowadzić do mechanicznego uszkodzenia elementów glebogryzarki.
Uruchamianie napędu noży spulchniających.
UWAGA! Przed załączeniem napędu noży należy sprawdzić poprawności ustawienia koła transportowego. Żle wyregulowana wysokość doprowadzi do bardzo szybkiego mechanicznego zużycia się ostrzy lub nie właściwej pracy.
Obsługa konserwacyjna.
OSTRZEŻENIE! Przed obsługą, naprawami, ustawieniami i regulacją (oprócz gaźnika) należy odłączyć fajkę świecy zapłonowej.
Ogólne zalecenia.
Gwarancją nie są objęte uszkodzenia i usterki, które powstały w rezultacie nadużyć lub niedbalstwa operatora. Żeby uzyskać całkowity zakres gwarancji, operator powinien obsługiwać glebogryzarkę w sposób, opisany w niniejszej instrukcji obsługi.
Dla prawidłowej pracy urządzenia niektóre regulacje powinny być przeprowadzane okresowo.
Uwaga! Okresowy przegląd, przeprowadzony przez autoryzowany punkt serwisowy raz w roku, zapewni dobry stan techniczny glebogryzarki w następnym sezonie.
Regulacja linek napędu
Podczas użytkowania urządzenia linki mogą rozciągnąć się lub kurczyć. Należy je wtedy sprawdzić i właściwie wyregulować. Linki te nie mogą być zbyt luźne ani za bardzo napięte (może to doprowadzić do ich zerwania lub uszkodzenia dźwigni
Wymiana filtra powietrza
Filtr powietrza należy okresowo kontrolować (czy nie posiada uszkodzeń lub nie jest zbytnio zanieczyszczony). W tym celu po okręcenu i śruby motylkowej mocującej pokrywę filtra (Rys.1,pkt.11) i zdjęciu jej-mamy dostęp do wkładu filtrującego. Filtr główny posiada filtr wstępny (gąbka dookoła właściwego filtru), którą należy dość systematycznie oczyszczać (najlepiej sprężonym powietrzem)
UWAGA! Filtrów głównych nie należy czyścić na mokro.
Wymianę filtra należy obowiązkowo przeprowadzać maksymalnie co 100 h pracy lub wcześniej jeśli jest zanieczyszczony. W przypadku dużego pylenia się zalecana wymiana co 25 h pracy.
Obsługa świecy zapłonowej
Świecę zapłonową należy wymieniać(na identyczną lub odpowiednik) na początku każdego sezonu lub
po każdych 100 godzinach użytkowania urządzenia. Przerwę między elektrodami świecy należy ustawić na 0,6 mm za pomocą szczelinomierza listkowego.
Wymiana oleju
Procedura wymiany oleju wygląda następująco i w dużym stopniu zależy od konstrukcji silnika
1- uruchomić na kilka chwil kosiarkę i nagrzać jej silnik
Uwaga ! Gorący olej. Zalecane rękawice ochronne.
2- wyłączyć kosiarkę, zdjąć przewód ze świecy zapłonowej
3- upewnić się ze zbiornik paliwa jest pusty
A następnie w zależności od rozwiązania konstrukcyjnego należy :
A- spuszczać olej za pomocą wlewu/wylewy oleju (rys.1str 6)
odkręcić korek oleju, a kosiarkę należy zdecydowanie przekręcić na bok na stronę tłumika i wylać poprzez wlew/wylew zużyty olej do wcześniej przygotowanego pojemnika.
Uwaga! Po wymianie oleju silnik może trochę dymić (naturalne zjawisko, po 5-10 minutach pracy, dymienie zaniknie)
B- odsysać za pomocą pompy odsysającej (nie należy do wyposażenia kosiarki) olej odsysamy przez wlew/wylewu oleju
Po spuszczeniu zużytego oleju, należy postępować patrz dział tankowanie Oleju i Paliwa str 11. Po założeniu przewodu na świecie i uzupełnieniu paliwa kosiarka gotowa jest do pracy.
Wymiana oleju- nowy silnik po pierwszych 5 godzinach pracy, następne po kaźdych 25 godzinach, przy mniejszych ilościach godzin pracy obowiązkowo raz na sezon.
Uwaga! Zużytego oleju nie należy pozbywać się w sposób przypadkowy(wylewać do kanalizacji lub bezpośrednio do środowiska). Należy go odstawić do punktu utylizacji oleju.
Pasy napędowe
Pas napędowy noży wymaga regulacji poziewasz jest to element który podlega naturalnemu zużyciu w czasie pracy. Jeśli pas zaczyna ślizgać się, należy go wymienić na nowy
W tym celu zachęcamy Państwa do skorzystania z usług Autoryzowanych Serwisów NAC
Użytkownik jest odpowiedzialny za przeglądy zawarte w tabeli.
Uwaga! W silnikach górno zaworowych, po każdym sezonie należy sprawdzić luzy zaworowe, które powinny wynosić: zawór wydechowy 0,15 mm; zawór ssący 0,10 mm. Jeżeli wartości zmierzone odbiegają od podanych powyżej, należy przeprowadzić regulację. Regulację tę należy zlecić przeszkolonemu pracownikowi punktu serwisowego.
Tabela przeglądów
| Po użyciu | Przed każdym użyciem | Po pierwszych 5 godzinach (wmiana ) | Co 25 godzin (kaźda kolejna) | Przed każdym sezonem | Przed odstawieniem do przechowania | |
| Kontrola poziomu oleju w silniku V | V | V | ||||
| Wymiana oleju w silniku | V V V | |||||
| Kontrola i dokręcenie wszyst tkich śrub i nakrętek | V | V | ||||
| Kontrola świecy zapłonowej | V V | |||||
| Kontrola paliwa | V | |||||
| Spuszczenie paliwa | V | |||||
| Kontrola i regulacja linek | V V V | |||||
| Czyszczenie osłon bocznych i zespołu roboczego | V | |||||
| Smarowanie ruchomych i obrotowych części | V | V |
Typowe problemy i ich rozwiązywanie
| Problem Możliwa przyczyna Rozwiązanie | ||
| Silnik uruchamia się z trudnością | Wadliwa świeca zapłonowa Wymienić świece zapłonową | |
| Woda lub brud w systemie paliwowym | Opróżnić gaźnik za pomoca śruby zlewu paliwa i uzupełnić świeżą mieszanką | |
| Silnik pracuje nierówno z przerwami lub nie ma mocy | Zapchany przewód paliwowy lub gaźnik lub nieświeża etylina | Wyczyścić przewód paliwowy, sprawdzić podawanie paliwa, dolać świeżej etyliny |
| Woda lub brud w systemie paliwowym | Opróżnić gaźnik za pomoca śruby zlewu paliwa i uzupełnić etylinę | |
| Silnik gaśnie | Silnik pracuje z włączonym ssaniem Wyłącz ssanie | |
| Gaźnik lub filtr powietrza zalany olejem po przechyleniu urządzenia na bok | Oczyścić gaźnik z oleju a filtr powietrza wymienić | |
| Silnik dymi Tłumik zalany | olejem po przechyleniu na bok Wypalić olej na pracującym silniku | |
| Nadmierne wibracje | Poluzowane mocowanie podzespołów, uszkodzony napęd | Natychmiast zatrzymać silnik i zdjąc fajkę świecy zapłonowej. Dokręcić wszystkie śruby i dokonać innych właściwych napraw. Jeśli wibracja nie znika powierzyć naprawę autoryzowanemu punktowi serwisowemu. |
| Nie działa napęd urządzenia | Poluzowany lub uszkodzony pas napędowy Wymenic pas napędowy | |
| Niewłaściwe ustawienie linki sterowania napędem Dokonać odpowiedniej regulacji | ||
| Zużyte lub uszkodzone koło cierne Wymienić koło cierne | ||
Przechowywanie i konserwacja glebogryzark
Ostrzeżenie! Nigdy nie należy opróżniać zbiornika paliwa wewnątrz budynku, blisko źródeł ognia lub żaru. Opary benzyny mogą wybuchnąć i spowodować pożar.
`Należy opróżniać zbiornik paliwa i odciąć (zakręcić) zawór paliwa, a następnie uruchomić silnik i pozwolić mu wypalić pozostałą w gaźniku i przewodach paliwowych benzynę.
`Wymianę oleju należy przeprowadzać wyłącznie, gdy silnik jest nagrzany.
Po wykręceniu świecy zapłonowej trzeba wpuścić przez otwór świecy kilka mililitrów czyste oleju silnikowego. Następnie przykryć otwór szmatką i pociągnąć linkę rozrusznika dwa-trzy razy.
Następnie należy wkręcić świecę zapłonową i podłączyć fajkę świecy.
`Dokładnie wyczyścić urządzenie.
`Nasmarować wszelkie elementy ślizgowe (regulacje itp).`
`Należy upewnić się, czy wszystkie śruby nakrętki i wkręty są dokręcone. Sprawdzić wszystkie części ruchome pod względem uszkodzeń, pęknięć i zużycia. Jeśli jest to konieczne, należy wymienić wadliwe części.
`Nie polakierowane powierzchnie urządzenia, takie jak wirnik i napęd kół, trzeba pokryć środkiem antykorozyjnym.
`Jeśli jest to możliwe, należy przechowywać urządzenie w osobnym, dobrze wentylowanym pomieszczeniu.
`Jeśli maszyna będzie przechowywana na dworze, należy coś pod nią podłożyć, żeby żadna jej część nie dotykała gruntu.
`Należy przykryć urządzenie materiałem, który nie zatrzymuje wilgoci.
Uwaga! Okresowy przegląd, przeprowadzony przez autoryzowany punkt serwisowy raz w roku, zapewni dobry stan techniczny zamiatarki w następnym sezonie.
Transport
Zespół roboczy musi byś wyłączony
Lemiesz nastawić w pozycji do transportu
Nastawić bieg do przodu albo do tyłu (jeśli występuje)
Urządzenie unieść lekko do góry za uchwyt prowadzący aż do uwolnienia lemiesza
' Jadące urządzenie prowadzić powoli
Urządzenie transportować na lub w pojeździe w pozycji poziomej
Na czas transportu na lub w pojeździe należy zabezpieczyć urządzenie
` przed przypadkowym przesunięciem
Ryzyko resztkowe
Pomimo tego, że producent urządzenia ponosi odpowiedzialność za jej konstrukcję eliminującą niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie.
Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:
użytkowania urządzenia przez dzieci
używania urządzenia do innych celów, niż opisane w instrukcji obsługi, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu
używanie urządzenia przez osoby nie zapoznane z instrukcją obsługi
używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży, obuwia chroniącego stopy oraz nauszników ochronnych
używanie urządzenia z uszkodzonymi osłonami lub obudową oraz bez właściwego zamontowania
Ocena ryzyka resztkowego
Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane.
Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.
Składowanie śmieci i ochrona środowiska
W celu zdemontowania glebogryzarki, przed jej kasacją, najlepiej zgłosić się do autoryzowanego punktu serwisowego, gdzie demontaż zostanie przeprowadzony przez fachowców.
Po oddzieleniu części metalowych od plastikowych należy przekazać te części do składnic zajmujących się skupem w/w materiałów.
Deklaracja zgodności WE, nr 2012/49
Deklaracja zgodności WE, nr 2012/50
Producent:
nazwa: NAC Sp. z o.o.
odres: Al. Krakowska 39, 05-090 Raszyn, Polska
z pełna odpowiedzialnością deklaruje, że maszyna:
nazwa: Glebogryzarka spalinowa
model: JL36X-1
numer seryjny: 000001 - 020000
zmierzony maksymalny poziom mocy akustycznej L wA wynosi 92 dB(A), gwarantowany poziom mocy akustycznej L wA wynosi 93 dB(A),
spełnia zasadnicze wymagania:
- dyrektywy maszynowej MD 2006/42/EC (Dz. U. nr 199, poz. 1228, z późn. zm.),
- dyrektywy dotyczącej kompatybilności EMC 2004/108/EC (Dz. U. nr 82, poz. 556, z późn. zm.),
- dyrektywy dotyczącej hałasu NEE 2000/14/EC załącznik VI oraz 2005/88/EC
(Dz. U. nr 263, poz. 2202, z późn. zm.),
spełnia wymagania następujących norm zharmonizowanych:
- EN 709:1997+A4:2009 Maszyny rolnicze i leśne - Ciągniki jednoosiowe z glebogryzarką i glebogryzarki silnikowe, prowadzone przez operatora pieszego - Wymagania dotyczące bezpieczeństwa,
- EN ISO 14982:2009 Maszyny rolnicze I leśne - Kompatybilność elektromagnetyczna - Metody badania i kryteria przyjęcia,
oraz spełnia wymagania:
- 97/68/EC,
- 2002/88/EC.
Procedury oceny zgodności zrealizowano przy udziale jednostki notyfikowanej: nazwa: Société Nationale de Certification et d'Homologation
adres: 11.route de Luxembourg, L-5230 Sandweiler
numer identyfikacyjny: 0499
Deklaracja zgodności traci swoją ważność w przypadku zmiany lub modyfikacji produktu.
Dokumentacja techniczna znajduje się w siedzibie firmy NAC sp. z o.o., a osobą upoważnioną do jej dysponowaniem jest Piotr Gajos.
Gdynia, 30 maja 2012
miejsce, data
podpis
Piotr Gajos
imię, nozwisko, funkcja
Producent:
nazwa:
adres:
NAC Sp. z o.o.
Al. Krakowska 39, 05-090 Raszyn, Polska
z pełną odpowiedzialnością deklaruje, że maszyna:
nazwa: Glebogryzarka spalinowa
model: JL36x-2
numer seryjny: 000001 - 020000
zmierzony maksymalny poziom mocy akustycznej L_WA wynosi 90 dB(A), gwarantowany poziom mocy akustycznej L_WA wynosi 93 dB(A),
spełnia zasadnicze wymagania:
- dyrektywy maszynowej MD 2006/42/EC (Dz. U. nr 199, poz. 1228, z późn. zm.),
- dyrektywy dotyczącej kompatybilności EMC 2004/108/EC (Dz. U. nr 82, poz. 556, z późn. zm.),
- dyrektywy dotyczącej hałasu NEE 2000/14/EC załącznik VI oraz 2005/88/EC (Dz. U. nr 263, poz. 2202, z późn. zm.),
spełnia wymagania następujących norm zharmonizowanych:
c EN 709:1997+A4:2009 Maszyny rolnicze i leśne - Ciągniki jednoosłowe z glebogryzarką i glebogryzarki silnikowe, prowadzone przez operatora pieszego - Wymagania dotyczące bezpieczeństwa,
- EN ISO 14982:2009 Maszyny rolnicze i leśne - Kompatybilność elektromagnetyczna - Metody badania i kryteria przyjęcia,
oraz spełnia wymagania:
c 97/68/EC.
Procedury oceny zgodności zrealizowano przy udziale jednostki notyfikowanej: nazwa: Société Nationale de Certification et d'Homologation
odres: 11.route de Luxembourg, L-5230 Sandweiler
numer identyfikacyjny:
0499
Deklaracja zgodności traci swoją ważność w przypadku zmiany lub modyfikacji produktu.
Dokumentacja techniczna znajduje się w siedzibie firmy NAC sp. z o.o., a osobą upoważnioną do jej dysponowaniem jest Piotr Gajos.
Gdynia, 30 maja 2012
miejsce, data
Piotr Gajos
imię, nazwiska, funkcja
Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.
Drogi Kliencie.
W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi, zanim podejmiesz kroki reklamacyjne, skontaktuj się z Centralnym Serwisem pod numerem telefonu
801 044 450
lub emailem
serwis@nac.com.pl
pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.
- Glebogryzarki spalinowej
- Piktogramy ostrzegawcze i oznaczenia sterownicze
- Informacje dla użytkowników
- Zastosowanie urządzenia
- Maszyny nie należy stosować do:
- Obowiązki użytkownika
- Ochrona środowiska
- Bezpieczeństwo użytkowania Glebogryzarki
- Przygotowanie operatora
- Przed rozpoczęciem użytkowania
- Zasady bezpiecznego użytkowania
- Obsługa
- W razie wypadku lub awarii.
- Montaż
- Przygotowanie silnika
- Co należy zrobić przed uruchomieniem silnika.
- Uwaga! Zbiorniki paliwa i oleju są puste
- Rozruch silnika
- Uruchamianie zimnego silnika
- UWAGA! Glebogryzarka należy na wysokich obrotach silnika.
- Uruchamianie gorącego silnika
- Sterowanie Glebogryzarką
- Uruchamianie napędu Glebogryzarki
- Obsługa konserwacyjna.
- Ogólne zalecenia.
- Regulacja linek napędu
- Wymiana filtra powietrza
- UWAGA! Filtrów głównych nie należy czyścić na mokro.
- Obsługa świecy zapłonowej
- Wymiana oleju
- Pasy napędowe
- W tym celu zachęcamy Państwa do skorzystania z usług Autoryzowanych Serwisów NAC
- Przechowywanie i konserwacja glebogryzark
- Uwaga! Okresowy przegląd, przeprowadzony przez autoryzowany punkt serwisowy raz w roku, zapewni dobry stan techniczny zamiatarki w następnym sezonie.
- Transport
- Ryzyko resztkowe
- Ocena ryzyka resztkowego
- Składowanie śmieci i ochrona środowiska
- Deklaracja zgodności WE, nr 2012/49
- Deklaracja zgodności WE, nr 2012/50
Marka : NAC
Model : JL36X-2
Kategoria : Glebogryzarka
