Typ produktu	Zasilacz komputerowy
Model	ZM500-GVM
Moc znamionowa	500 W
Zakres napięcia wejściowego AC	115–230 V AC ±10%
Częstotliwość wejściowa	50–60 Hz ±3 Hz
PFC (korekcja współczynnika mocy)	Aktywna, do 99%
Sprawność maksymalna	88% @ 230 V AC przy typowym obciążeniu
Napięcia wyjściowe DC	+3,3 V, +5 V, +12 V, -12 V, +5 VSB
Maksymalny prąd na linii +12 V	37,5 A (pojedyncza linia)
Zabezpieczenia	OVP, UVP, OPP, SCP
Poziom tętnienia i szumu	< 50 mV dla +3,3 V, +5 V, +5 VSB; < 120 mV dla +12 V, -12 V
Wymiary (D x S x W)	140 x 150 x 86 mm
Masa	2,35 kg
Zakres temperatury pracy	0°C – +45°C
Zakres temperatury przechowywania	-20°C – +70°C
Wilgotność względna (praca/przechowywanie)	5% – 95% RH (bez kondensacji)
Wentylator	120 mm, sterowany termicznie
Certyfikaty	CE, FCC, RoHS (wymienione w instrukcji)
Zawartość opakowania	Zasilacz, kabel zasilający, 4 śrubki, 5 opasek kablowych, instrukcja obsługi

Często zadawane pytania - ZM500-GVM ZALMAN

Czy zasilacz Zalman ZM500-GVM jest kompatybilny z moją płytą główną?

Zasilacz posiada standardowe złącze ATX 24-pin oraz 4+4 pin CPU. Jest kompatybilny z większością płyt głównych ATX i micro-ATX. Upewnij się, że Twoja płyta główna ma odpowiednie gniazda.

Jaka jest maksymalna moc na linii +12V?

Linia +12V może dostarczyć do 37,5 A, co daje łączną moc 450 W. Jest to wystarczające dla większości kart graficznych średniej klasy.

Czy zasilacz jest cichy podczas pracy?

Tak, zasilacz wyposażono w wentylator 120 mm z regulacją termiczną. Przy niskim obciążeniu pracuje bardzo cicho, a przy pełnym obciążeniu generuje umiarkowany szum.

Jakie zabezpieczenia posiada ten model?

Zasilacz zabezpieczono przed: nadmiernym napięciem (OVP), zbyt niskim napięciem (UVP), nadmierną mocą (OPP) oraz zwarciem (SCP).

Czy można używać zasilacza w temperaturze poniżej 0°C?

Temperatura pracy wynosi 0–45°C, ale przechowywanie jest dozwolone w zakresie -20–70°C. Nie zaleca się uruchamiania w ujemnych temperaturach – zaczekaj, aż urządzenie osiągnie temperaturę pokojową.

Jakie napięcia wyjściowe są dostępne?

Dostępne są linie: +3,3 V, +5 V, +12 V, -12 V oraz +5 VSB (standby). Wszystkie są regulowane z dokładnością ±5% (z wyjątkiem -12 V: ±10%).

Czy mogę podłączyć kartę graficzną wymagającą 8-pin?

Zasilacz posiada złącza PCIe (6+2 pin) – sprawdź specyfikację kabli w instrukcji. Dla ZM500-GVM dostępne są co najmniej dwa złącza PCIe 6+2.

Jak sprawdzić, czy zasilacz jest sprawny?

Możesz wykonać test papierek: podłącz zasilacz do gniazdka, a następnie zewrzyj zielony pin (PS_ON) z dowolnym czarnym (GND) na złączu 24-pin. Wentylator powinien się uruchomić.

Czy do zestawu dołączone są opaski kablowe?

Tak, w opakowaniu znajduje się 5 opasek kablowych do zarządzania kablami wewnątrz obudowy.

Jaka jest sprawność energetyczna zasilacza?

Maksymalna sprawność wynosi 88% przy 230 V AC i typowym obciążeniu. To odpowiada starszej normie 80+ Bronze.

INSTRUKCJA OBSŁUGI ZM500-GVM ZALMAN

1. Środki ostrożności

Ostrzeżenie

Nieodpowiednie postępowanie może spowodować poważne obrażenia ciała lub śmierć

• Otwieranie obudowy produktu w momencie, kiedy podłączony jest kabel zasilania do gniazdka grozi śmiertelnym porażeniem prądem elektrycznym lub poważnym uszkodzeniem produktu
  ▶ Obsługa kabla zasilania wilgotnymi dłońmi może spowodować śmiertelne porażenie prądem elektrycznym
  ▶ Wprowadzenie palców lub przedmiotów metalowych do systemu wentylatora chłodzącego może powodować obrażenia ciała lub śmiertelne porażenie prądem elektrycznym

Ostrzeżenie

Nieodpowiednie postępowanie może spowodować mniej drobne obrażenia lub usterkę

• Korzystanie z produktu w wyjątkowo zimnej lub gorącej temperaturze otoczenia może obniżyć możliwości sprzętu oraz długość jego przydatności do użycia
• Narażenie na działanie płynów może spowodować usterkę.
• Korzystanie z produktu w wilgotnym lub niewentylowanym otoczeniu może skrócić jego przydatność do użycia.
• Podłączenie złączy zasilania P1 do płyty głównej w momencie, kiedy produkt podłączony jest do źródła zasilania prądem przemiennym może spowodować uszkodzenie płyty głównej.
  W przypadku podłączenia złącz wyjść modułu DC należy upewnić się, iż złącza zostały podłączone do odpowiednich miejsc oraz że złącza nie zostały podłączone w odwrotnym kierunku.
  ▶ Należy używać rękawic, aby zapobiec obrażeniom ciała w czasie instalacji.
• Projekty i specyfikacje produktu mogą ulegać aktualizacji w celu ulepszania jakości oraz parametrów pracy urządzenia bez konieczności wystosowywania wcześniejjszych powiadomień.

Zastrzeżenie) Firma Zalman Tech Co. Ltd. nie ponosi odpowiedzialności za jakiekolwiek szkody wynikające z przyczyn zewnętrznych, włączając w to, ale nie ograniczając się do nich, nieprawidłowe korzystanie z produktu, problemy z zasilaniem, wypadki, zaniedbania, modyfikacje, naprawy, nieprawidłową instalację oraz nieprawidłowe sprawdzenie działania urządzenia.

2. Komponenty

Zasilacz

cztery śrubki

pięć opasek kablowych

Kabel zasilania

Instrukcja obsługi

3. Specyfikacje

1) Specyfikacje parametrów elektrycznych oraz fizycznych ZM500-GVM

Zakres zasilaniapradem zmiennym	Napięcie	115~230VAC±10%			Vout	Zakres obciążenia wyjścia			Połączona moc
	Częstotliwość	50Hz ~ 60Hz±3				Iin	Imax	Ipax
Zasilaniepradem zmiennym	115VAC	8A			+3,3V 0.1A 20A				103W	500W
	230VAC +5V
Typ korekcji czynnikazasilania	Aktywna korekcja czynnika zasilania				+12V 0.6A 37,5A	40A 450W
Korektawspółczynnika mocy	Max 99%				-12V 0.0A 0.3A	3.6W
Próg prądurozruchowego(@ start na zimno wtemperaturze 25°C)	115VAC	Max 100A			+5VSB 0.0A 2.5A	3.5A 12.5W
	230VAC Temperatura otoczenia
Wydajność Max 88% @230AVC, przy typowym obciążeniu Praca 0 ~ +45°C
napiecie wyjścioweDC	Vout Zakres regulacji			Przypełnymobciążeniu Spoczynek		Przechowywanie -20 ~ +70°C
	+3.3VDC	±5%	+3.14 ~ +3.47V			Wilgotność otoczenia
	+5VDC	±5%	+4.75 ~ +5.25V			Praca		5% ~ 95% RH
	+12VDC ±5%	+11	4 ~ +12.6V					5% ~ 95% RH
	-12VDC ±10%	-10	8 ~ -13.0V			Wymiary		140(L) * 150(W) * 86(H)mm
	+5VSB	±5%	+4.75 ~ +5.25V			Waga		2.35Kg
Poziom pulsacji iszumuprzy napięciuwyjściowym DC	Vout	Standardowy zakres		Przypełnymobciążeniu	Zabezpieczenia
	+3.3VDC 50mV				Przeciw nadmiernemu napięciu (OVP)
	+5VDC	50mV			Przeciw zbyt małemu napięciu (UVP)
	+12VDC	120mV			Nadmocowe (OPP)
	-12VDC 120mV				Przed zwarciem (SCP)
	+5VSB	50mV

2) Specyfikacje parametrów elektrycznych oraz fizycznych ZM600-GVM

Zakres zasilania prądem zmiennym	Napięcie	115~230VAC±10%			Vout	Zakres obciążenia wyjścia			Połączona moc
	Częstotliwość	50Hz ~ 60Hz±3				Iinh	Imax	Ipex
Zasilanie prądem zmiennym	115VAC	10A			+3.3V	0.1A 22A			120W	600W
	230VAC +5V	0.2A 22A
Typ korekcji czynnika zasilania	Aktywna korekcja czynnika zasilania				+12V	0.6A 45A	48A 540W
Korekta współczynnika mocy	Max 99%				-12V	0.0A 0.3A		3.6W
Próg prądu rozruchowego (@ start na zimno w temperaturze 25°C)	115VAC	Max 120A			+5VSB	0.0A 2.5A	3.5A 12.5W
	230VAC Temperatura otoczenia
Wydajność Max 88% @230AVC, przy typowym obciążeniu Praca 0 ~ +45°C
napiecie wyjściowe DC	Vout Zakres regulacji			Przy pełnym obciążeniu Spoczynek Wymiary Waga Zabezpieczenia
	+3.3VDC	±5%	+3.14 ~ +3.47V
	+5VDC	±5%	+4.75 ~ +5.25V
	+12VDC ±5%	+11	4 ~ +12.6V
	-12VDC ±10%	-10	8 ~ -13.0V
	+5VSB	±5%	+4.75 ~ +5.25V
Poziom pulsacji i szumu przy napięciu wyjściowym DC	Vout	Standardowy zakres		Przy pełnym obciążeniu	Zabezpieczenia
	+3.3VDC 50mV				Przeciw nadmiernemu napięciu (OVP)
	+5VDC	50mV			Przeciw zbyt małemu napięciu (UVP)
	+12VDC	120mV			Nadmocowe (OPP)
	-12VDC 120mV				Przed zwarciem (SCP)
	+5VSB	50mV

3. Specyfikacje

3) Specyfikacje parametrów elektrycznych oraz fizycznych ZM700-GVM

Zakres zasilania prądem zmiennym	Napięcie	115~230VAC±10%			Vout	Zakres obciążenia wyjścia			Połączona moc
	Częstotliwość	50Hz ~ 60Hz±3				Iin	Imax	Ipeax
Zasilanie prądem zmiennym	115VAC	10A			+3,3V 0.1A 22A				130W	700W
	230VAC +5V	0.2A 22A
Typ korekcji czynnika zasilania	Aktywna korekcja czynnika zasilania				+12V 0.6A 52,5A	55A 630W
Korekta współczynnika mocy	Max 99%				-12V 0.0A 0.3A	3.6W
Próg prądu rozruchowego (@ start na zimno w temperaturze 25°C)	115VAC	Max 150A			+5VSB 0.0A 2.5A	3.5A 12.5W
	230VAC Temperatura otoczenia
Wydajność Max 86% @230AVC, przy typowym obciążeniu8 Praca 0 - +45°C
napięcie wyjściowe DC	Vout Zakres regulacji			Przy pełnym obciążeniu	Przechowywanie		-20 ~ +70°C
	+3.3VDC	±5%	+3.14 ~ +3.47V		Wilgotność otoczenia
	+5VDC	±5%	+4.75 ~ +5.25V		Praca		5% ~ 95% RH
	+12VDC ±5%	+11	4 ~ +12.6V		Spoczynek		5% ~ 95% RH
	-12VDC ±10%	-10	8 ~ -13.0V		Wymiary		140(L) * 150(W) * 86(H)mm
	+5VSB	±5%	+4.75 ~ +5.25V		Waga		2.5Kg
Poziom pulsacji i szumu przy napięciu wyjściowym DC	Vout	Standardowy zakres		Przy pełnym obciążeniu	Zabezpieczenia
	+3.3VDC 50mV				Przeciw nadmiernemu napięciu (OVP)
	+5VDC	50mV			Przeciw zbyt małemu napięciu (UVP)
	+12VDC	120mV			Nadmocowe (OPP)
	-12VDC 120mV				Przed zwarciem (SCP)
	+5VSB	50mV

3. Specyfikacje

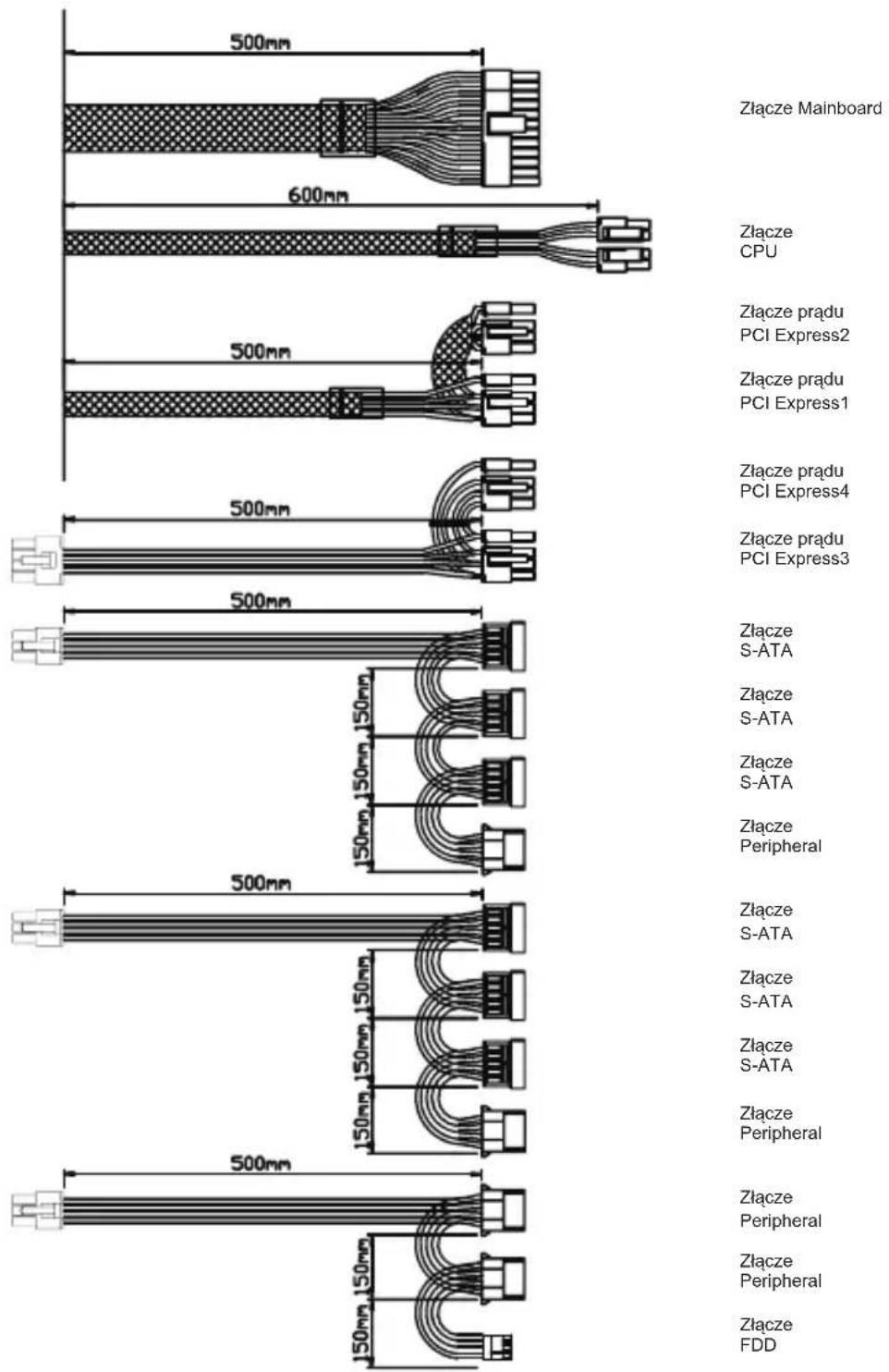

4) Specyfikacje kabla ZM500-GVM

3. Specyfikacje

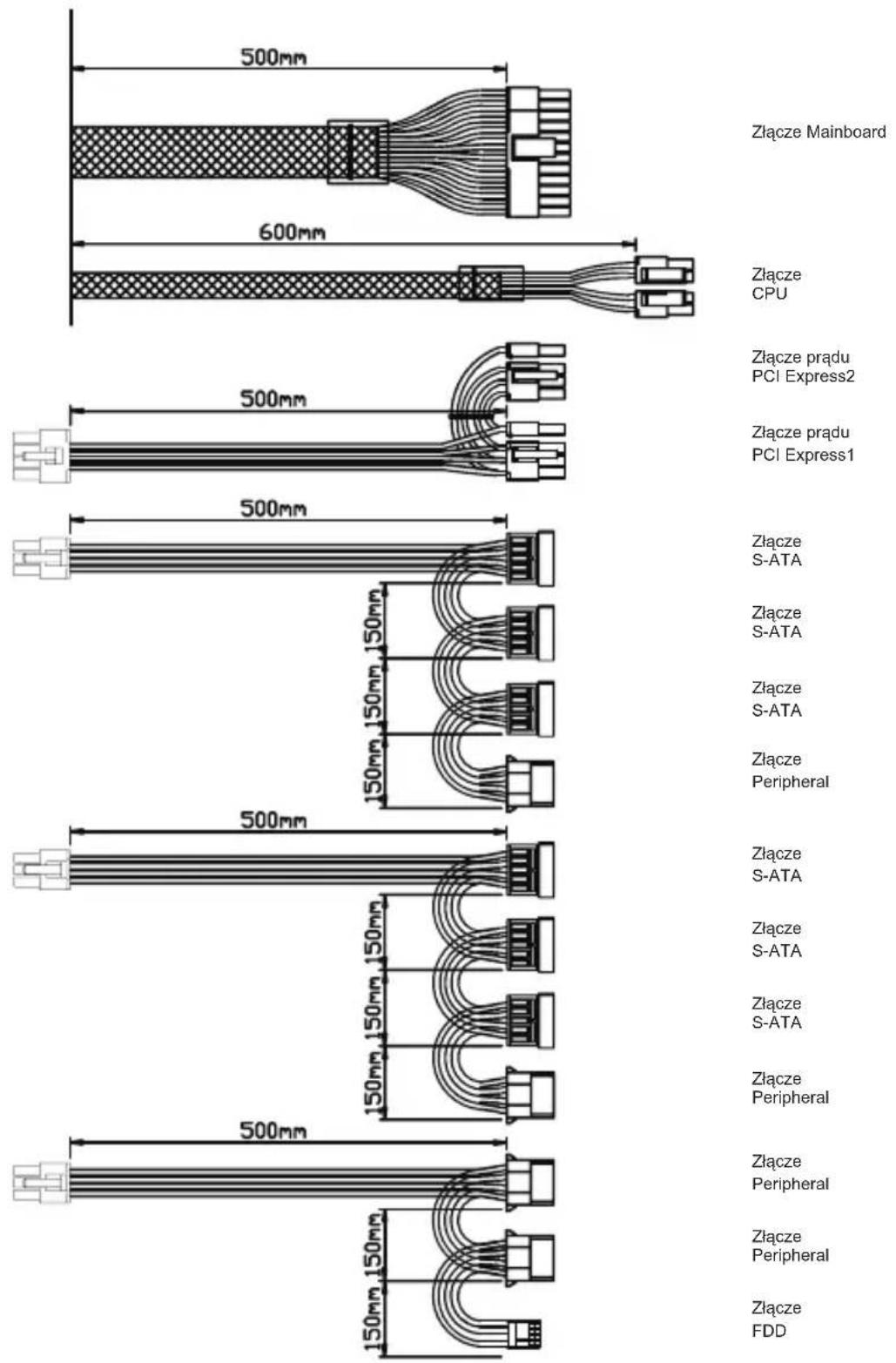

5) Specyfikacje kabla ZM600-GVM

3. Specyfikacje

6) Specyfikacje kabla ZM700-GVM

4. Certyfikaty
