INSTRUKCJA OBSŁUGI ADP-80A3W Eura

Ogólne zasady bezpiecznego użytkowania produktu

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel. Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw i modyfikacji.

Pamiętaj, aby:

• użytkować urządzenie zgodnie z jego przeznaczaniem, trzymać je z daleka od wilgoci i ognia,
• nie wrzucać do ognia, nie uderzać, nie miażdżyć i nie narażać urządzenia na uszkodzenia mechaniczne,
• nie czyścić urządzenia wodą ani rozpuszczalnikami i innymi chemikaliami,
• czyścić obudowę urządzenia wyłącznie, gdy źródło zasilania jest odcięte, do czyszczenia można wykorzystać zwilżoną szmatkę, ale po jej użyciu należy odczekać do całkowitego przeschnięcia obudowy,
  -nie dokonywać samodzielnych modyfikacji i napraw,

Uwaga: Urządzenia posiadające współczynnik wnikania wyższy lub równy IP44 mogą być montowane na zewnątrz (np. przyciski dzwonkowe, kasety zewnętrzne wideodomo-fonów, kamery itp.). Informacje o współczynniku wnikania zawarte są w specyfikacji technicznej urządzenia.

1. CHARAKTERYSTYKA

Bezprzewodowy domofon Eura ADP-80A3 jest innowacyjnym rozwiązaniem dla osób chcących cieszyć się funkcjonalnością domofonu bez konieczności problematycznego prowadzenia przewodów. Kaseta zewnętrzna komunikuje się z słuchawką w paśmie radiowym 426-440 MHz. W celu wykorzystania pełnej funkcjonalności urządzenia, istnieje możliwość podłączenia rygła elektromagnetycznego, który umożliwia kontrolę wejścia osób odwiedzających. Kaseta podświetla przycisk podczas nawiązania komunikacji z unifonem. Wbudowana antena zapewnia urządzeniu łączność nawet do 100 m (w terenie otwartym).

UWAGA!

Na zasięg pracy zestawu bezprzewodowego ma wpływ kilka podstawowych czynników:

a. Ilość i rodzaj przeszkód, przez które musi przeniknąć sygnał radiowy (fala elektromagnetyczna) nada- wany i odbierany przez unifon oraz kasetę zewnętrzną; zastosowane w budynkach materiały bu- dowlane, w różnym stopniu odbijają oraz osłabiają (tłumią) sygnał radiowy:

0 - 10 % - drewno, gips, szkło niepowlekane (bez metalu)

5 - 35% - cegła, płyty pilśniowe

10 - 90% - beton z żelaznym zbrojeniem

90 - 100% - metal, siatka metalowa, aluminium

b. Umiejscowienie unifonu oraz kasety zewnętrznej, np. montaż kasety zewnętrznej na słupku metalowym może spowodować zmniejszenie nominalnego zasięgu pracy zestawu o nawet 30% i więcej; tłumienie sygnału, zwane także cieniem radiowym (strefa milczenia), można w znacznym stopniu wyeliminować poprzez zmiane miejsca montażu urządzenia (np. na ścianie wykonanej z płyty karton-gips, drewnianej),

c. Kąt, z jakim wysłany sygnał radiowy uderza w przeszkody, w trakcie komunikacji unifonu z kasetą zewnętrzną; w miarę możliwości, sygnał powinien przenikać przez przeszkody w płaszczyźnie prostopadłej,

d. Montaż unifonu i kasety zewnętrznej w bezpośredniej bliskości z urządzeniami generującymi pola elektromagnetyczne, np. przewody / kable energetyczne czy telekomunikacyjne, stacje transformatorowe, urządzenia emitujące mikrofale (np. kuchenki mikrofalowe), urządzenia telekomunikacyjne, np. stacje nadawczo-odbiorcze telefonii komórkowej GSM, urządzenia pracujące w systemie DECT oraz w paśmie częstotliwości 2.4GHz (punkty dostępu do Internetu (hotspot), sieci bezprzewodowe WiFi, urządzenia bluetooth itp.); minimalna odległość pomiędzy komponentami zestawu a źródłem zakłóceń wysokiej częstotliwości powinna wynosić 50cm,

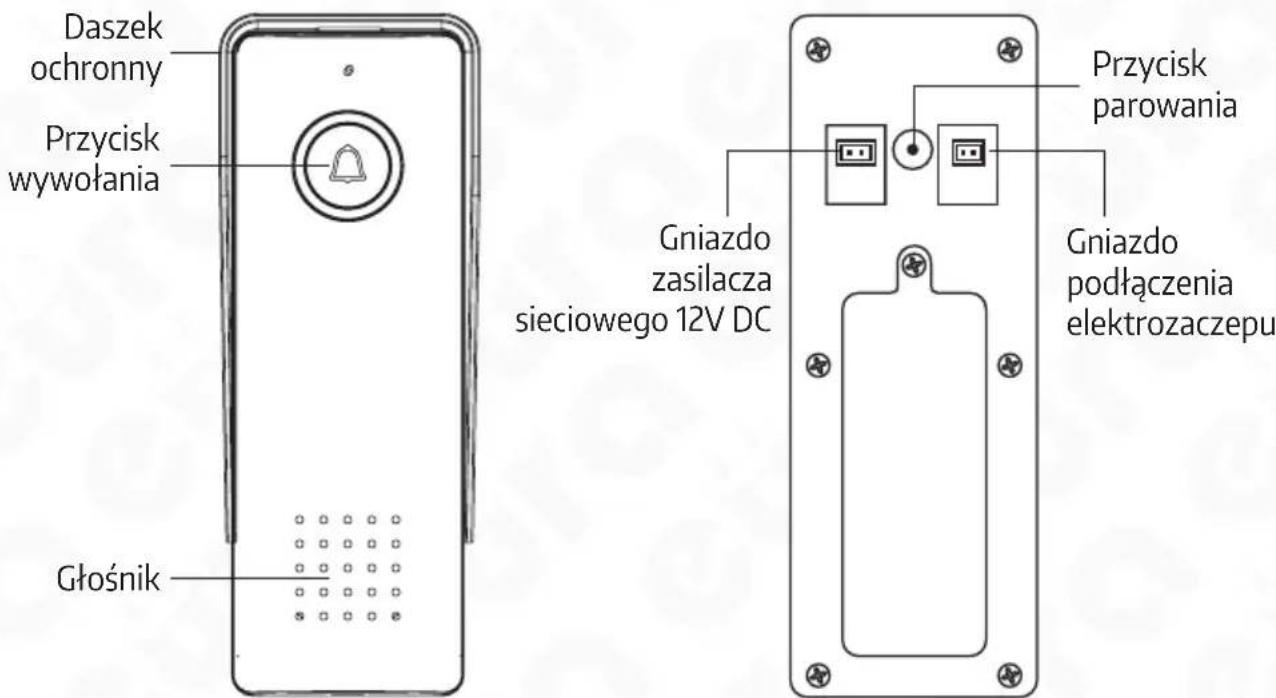

2. BUDOWA KASETY ZEWNETRZNEJ

Daszek ochronny Przycisk wywołania Głośnik Gniazdo zasilacza sieciowego 12V DC Przycisk parowania Gniazdo podłączenia elektrozaczepu

Rys. 1. Budowa kasety ADA-81A3

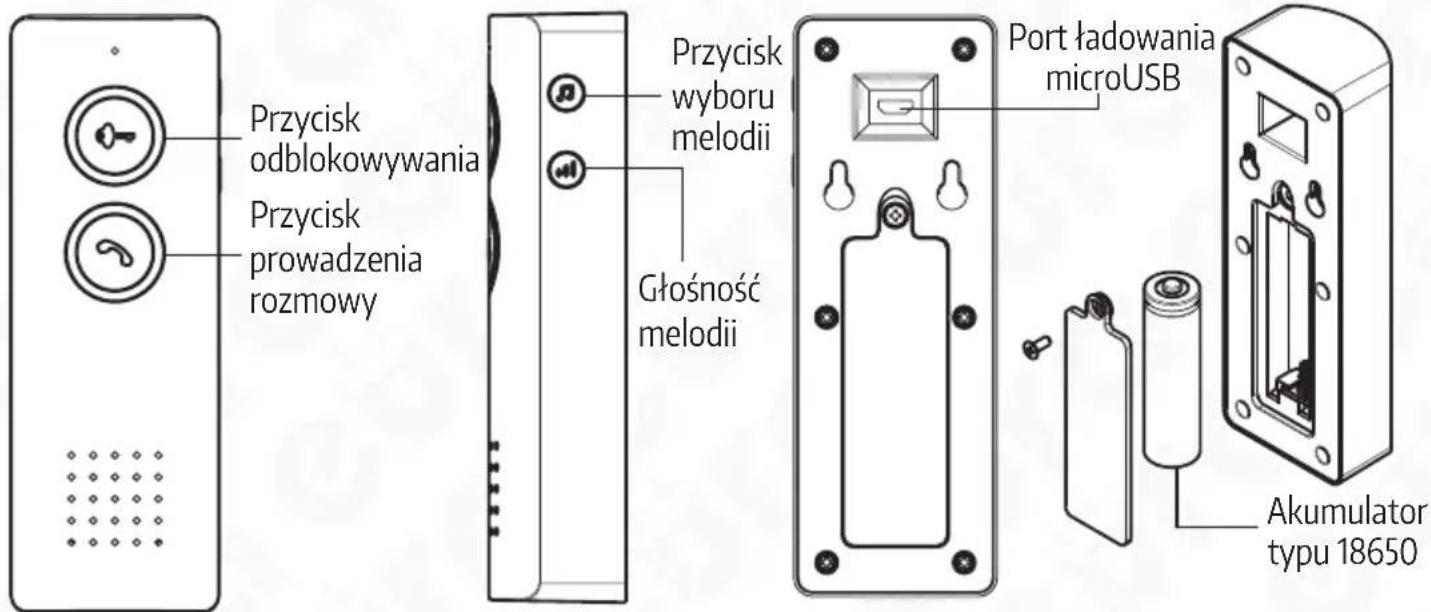

3. BUDOWA UNIFONU

Przycisk odblokowywania Przycisk prowadzenia rozmowy Przycisk wyboru melodii Głośność melodii Port ładowania microUSB Akumulator typu 18650

Rys. 2. Budowa unifonu ADA-80A3

4. INSTALACJA

Moduł zewnętrzny jest fabrycznie przystosowany do montażu natynkowego.

UWAGA!

Przed montażem zaleca sie sprawdzenie komunikacji radiowej zestawu. W tym celu należy umieścić kasetę oraz unifon w odrąbie miejsc docelowego montażu, tak aby wyeliminować brak radiowego połączenia zestawu.

UWAGA!

W razie montażu kasety zewnętrznej w miejscu niezabezpieczonym przed opadami atmosferycznymi ko- nieczne jest zainstalowanie osłony nad modułem, która uniemożliwi przedostanie się wody do jego wnętrza. Uszkodzenia spowodowane zalaniem modułu nie są objęte gwarancją!

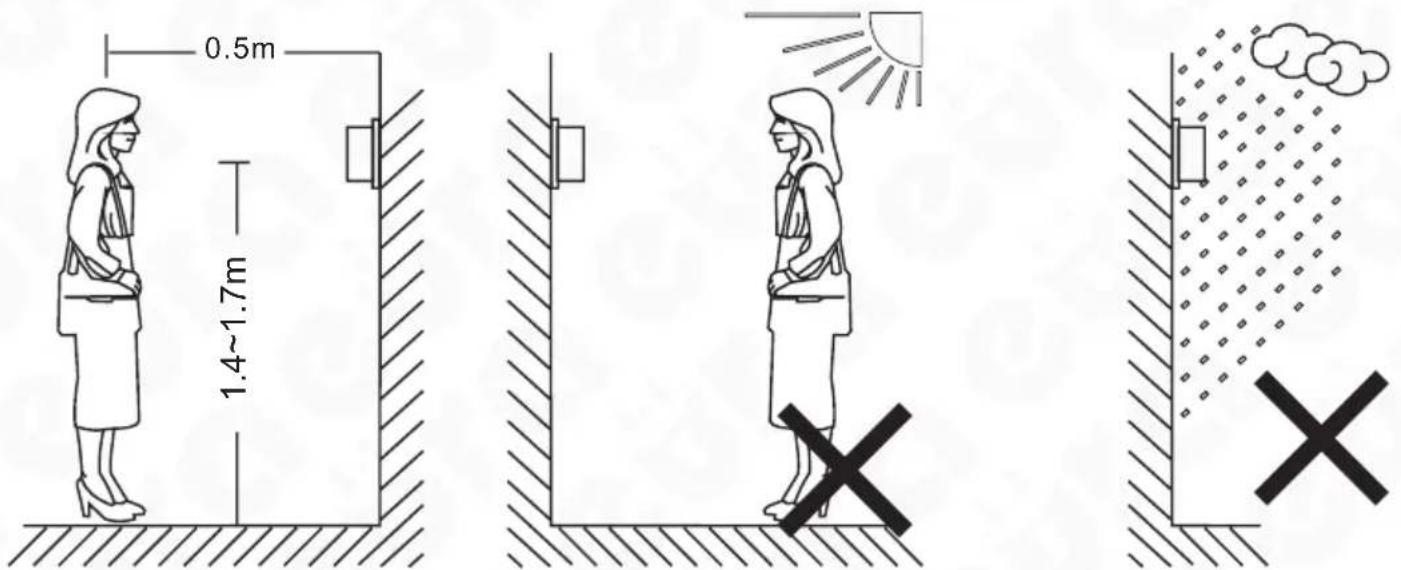

1. Kaseta zewnętrzna powinna się znajdować na wysokości umożliwiającej swobodne prowadzenie rozmowy (w praktyce odległość głośnika kasety zewnętrznej od podłoża wynosi od 140 cm do 170 cm)

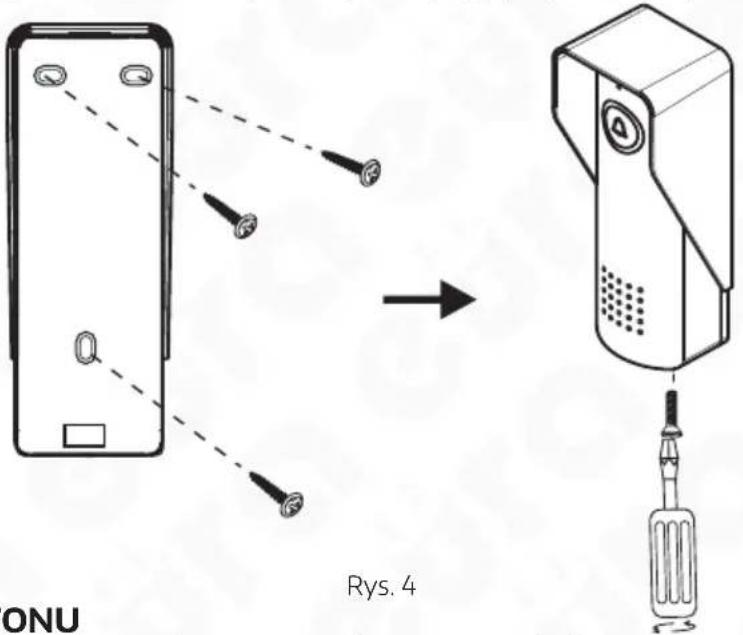

2. W wybranym miejscu na ścianie/słupku, poprzez 3 otwory w dnie daszka ochronnego odznaczyć na ścianie miejsca na kołki montażowe (rys. 4a)

3. W zaznaczonych miejscach nawiercić 3 otwory montażowe ∅5mm a następnie umieścić w nich kołki montażowe.

4. Za pomocą 3 wkrętów montażowych przymocować daszek ochronny kasety zewnętrznej do ściany

5. Podłączyć do kasety za pomocą 2 pinowych złącz rygiel oraz zasilacz 12V DC zgodnie ze schematem pokazanym na rys. 6.

6. Po zainstalowaniu kasety w daszku ochronnym, wkręcić znajdującą się u dołu urządzenia śrubę zabezpieczającą.

ONU Rys. 4

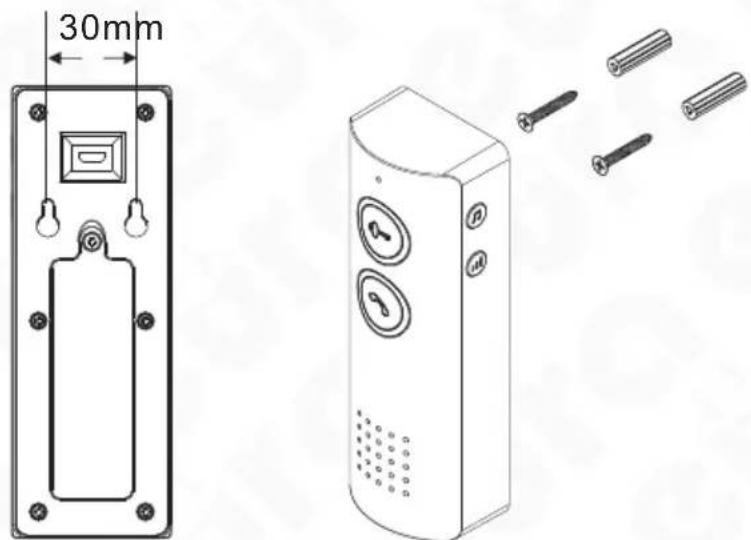

4.2. MONTAŻ UNIFONU

1. W wybranym miejscu na ścianie należy nawiercić 2 otwory na kołki montażowe, w odległości 30 mm od siebie (patrz rys. 5).

2. Do portu ładowania podłączamy zasilacz.

3. Na tylnej części obudowy modułu znajdują się 2 otwory służące do powieszenia go na ścianie. Należy deli- katnie powiesić moduł na wkrętach.

4. Podłączyć zasilacz do sieci \~230V/50Hz.

30mm

Rys. 5

UWAGA!

Nie należy dokonywać żadnych podłączeń ani przełączeń przewodów jeżeli urządzenie jest podłączone do zasilania. Nie przestrzeganie powyższego zalecenia może doprowadzić do uszkodzenia urządzenia!

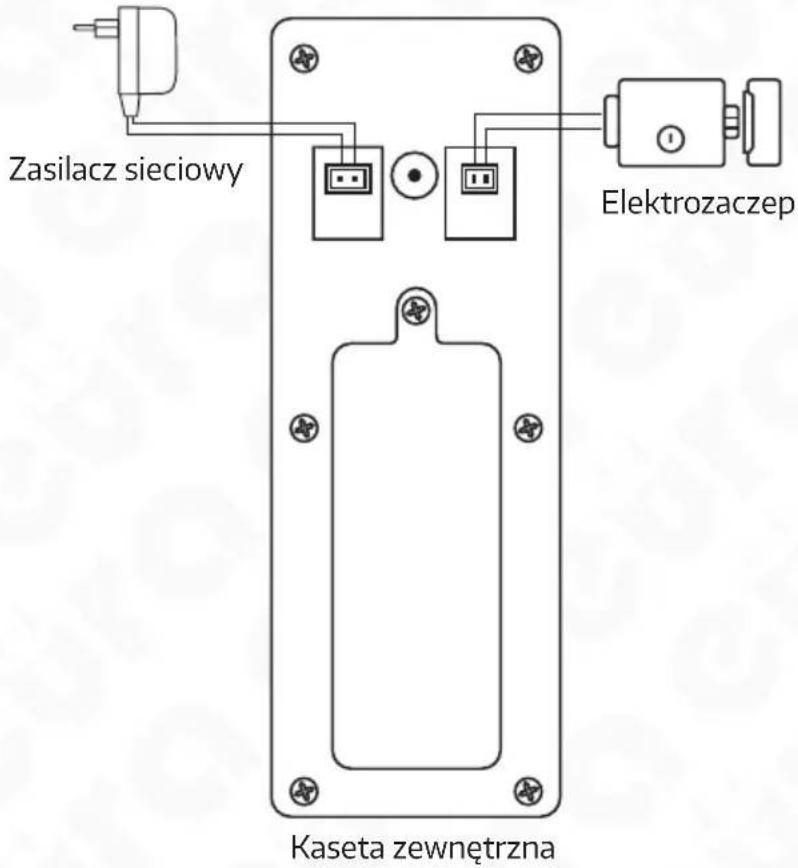

5. SCHEMAT PODŁĄCZENIA

Zasilacz sieciowy Elektrozaczep Kaseta zewnętrzna

Rys. 6

UWAGA!

Wszelkie przewody energetyczne i telekomunikacyjne będące w bezpośrednim kontakcie z przewodami łączycymi moduł zewnętrzny z modułem wewnętrznym mogą wpłynąć niekorzystnie na działanie całego zestawu.

6. OBSŁUGA DOMOFONU

Wywołanie i rozmowa

W trybie czuwania, należy nacisnąć przycisk wywołania na panelu zewnętrznym. Unifon we- wnętrzny zaczyna dzwonić generując zaprogramowaną melodię. W celu odebrania rozmowy należy nacisnąć

Otwieranie

W trakcie rozmowy lub podsłuchu należy nacisnąć przycisk, Now otworzyć elektroza- czep.

Wskaźnik niskiego poziomu baterii

Unifon: kontrolka przycisku odblokowania będzie powoli migać.

Wskaźnik ładowania baterii

Podczas ładowania: przycisk odblokowania będzie szybko migał. Pełne naładowanie: Wszystkie kontrolki zostaną wyłączone.

Wybór dzwonka

Naciśnij przycisk na jednostce wewnętrznej, aby wybrać dzwonek. Po naciśnięciu zostanie wygenerowana melodia. Jeśli odtworzony zostanie cały dzwonek, zostanie wybrany. Jeżeli zostanie naciśnięty przycisk można wybrać dzwonek bez czekania, aż dzwonek zostanie całkowicie odtworzony.

Regulacja głośności dzwonka

Naciśnięcie 📄 na jednostce wewnętrznej, spowoduje przełączenie głośności sygnału wywołania na jeden z 4 trybów.

Uwaga! Zestaw domofonowy jest fabrycznie sparowany!

7. PAROWANIE KASETY ZEWNETRZNEJ Z GŁÓWNYM UNIFONEM MASTER

1. Naciśnij i przytrzymaj przycisk parowania lub wywołania w kasecie zewnętrznej do momentu usłyszenia pojedynczego dźwięku, a następnie zwolnij przycisk. Podświetlenie przycisku podświetli się.
2. W unifonie głównym naciśnij i przytrzymaj przycisk do momentu usłyszenia pojedynczego dźwięku, a następnie zwolnij przycisk. Unifon przeszedł w tryb parowania gdy podświetli się przycisk.
3. Unifon główny oraz kaseta wygenerują podwójny dźwięk - oznacza to zaprogramowanie urządzeń.

8. PAROWANIE UNIFONÓW DODATKOWYCH SLAVE

W celu zaprogramowania dodatkowych unifonów (max. 2 unifony dodatkowe) kasety ze- wnętrznej, należy:

1. Unifon główny (master) musi wejść w tryb programowania. W tym celu należy przytrzymać przycisk na unifonie do czasu wygenerowania 3 dźwięków (około 15 sekund). Podświetlenie przycisku świadczy o wejściu w tryb programowania.
2. W unifonie dodatkowym (slave) należy przytrzymać przycisk do momentu wygene- rowania dwóch dźwięków i podświetlenia przycisku.

3. Unifon główny oraz unifon dodatkowy wygenerują podwójny dźwięk- oznacza to zaprogramowanie urządzeń.

4. SPECYFIKACJA TECHNICZNA

Unifon
Rodzaj zasilania Akumulator (3,7V/ 2200mAh) 18650
Napięcie ładowania DC 5V
Pobór pradu - czuwanie / praca <800uA / <350mA
Częstotliwość pracy 426~440 MHz
Zasięg pracy max. do 100m zewnątrz (wewnętrzny - zasięg zależny od rodzaju przeszkód)
Materiał obudowy Tworzywo sztuczne
Wymiary unifonu (W x SZ x G) 154 x 54 x 36 mm
Waga netto unifonu 160 g
Kaseta zewnętrzna
Napięcie zasilania 12V DC
Pobór pradu - czuwanie / praca <110uA / <350mA
Częstotliwość pracy 426~440 MHz
Zasięg pracy max. do 100m zewnątrz (wewnętrzny - zasięg zależny od rodzaju przeszkód)
Materiał obudowy Tworzywo sztuczne
Sposób montażu kasety zewn. Natynkowy
Daszek ochronny Tak
Współczynnik ochrony IP44
Temperaturowy zakres pracy kasety	-10°C ~ +50°C
Wymiary kasety zewn. (W x SZ x G)	158 x 62 x 50,5 mm
Waga netto kasety	160 g
