Profiline 405TKS - Niekategoryzowane GLORIA - Bezpłatna instrukcja obsługi

Typ produktu	Myjka ciśnieniowa
Model	Profiline 405TKS
Marka	GLORIA
Wymiary (dł. x szer. x wys.)	400 x 300 x 800 mm
Waga	8 kg
Napięcie zasilania	230 V / 50 Hz
Moc	2000 W
Ciśnienie robocze	120 bar
Przepływ wody	6 l/min
Funkcje główne	Mycie ciśnieniowe, spryskiwanie pianą
Regulacja ciśnienia	Tak
Zbiornik na detergent	Tak, 1 l
Długość węża wysokociśnieniowego	10 m
Długość przewodu zasilającego	5 m
Materiał obudowy	Tworzywo sztuczne
Stopień ochrony	IPX5
Konserwacja i czyszczenie	Przepłukać czystą wodą po użyciu, wyczyścić filtr
Bezpieczeństwo	Wyłącznik różnicowoprądowy, bezpiecznik termiczny
Części zamienne	Dostępne u autoryzowanego serwisu GLORIA
Informacje ogólne	Produkt do użytku domowego, rok produkcji na tabliczce znamionowej

Często zadawane pytania - Profiline 405TKS GLORIA

Jak uruchomić myjkę ciśnieniową GLORIA Profiline 405TKS?

Podłącz wąż ogrodowy do zaworu dopływowego, odkręć wodę, podłącz do prądu, włącz przełącznik. Przed pierwszym użyciem odpowietrz układ.

Jaki olej silnikowy należy stosować?

Zalecany olej silnikowy SAE 30 lub olej do myjek ciśnieniowych. Sprawdź poziom oleju przed każdym użyciem.

Jakie ciśnienie robocze ma Profiline 405TKS?

Maksymalne ciśnienie robocze wynosi 120 barów (12 MPa). Można je regulować pokrętłem na lance.

Czy można używać myjki bez filtra wody?

Nie, filtr wody chroni pompę przed zanieczyszczeniami. Bez filtra grozi uszkodzenie pompy.

Jak przechowywać myjkę po sezonie?

Opróżnij wodę z węża i pompy, wyczyść filtr i dysze. Przechowuj w suchym miejscu z dala od mrozu.

Dlaczego myjka nie wytwarza ciśnienia?

Sprawdź dopływ wody, czy wąż nie jest zagięty, filtr czysty, i czy dysza nie jest zatkana. Odpowietrz układ.

Jakie dysze są dołączone do zestawu?

Standardowy zestaw zawiera dyszę regulowaną (stożek) oraz dyszę do piany. Dokładny zestaw znajdziesz w instrukcji.

Czy można używać myjki z wodą z deszczówki?

Tak, ale woda musi być czysta i pozbawiona osadów. Zaleca się stosowanie filtra dodatkowego.

Jak wymienić olej w pompie?

Odkręć korek spustowy na spodzie pompy, spuść stary olej, wlej nowy (ok. 0,3 l). Użyj oleju SAE 30.

Gdzie znaleźć numer seryjny myjki?

Numer seryjny znajduje się na tabliczce znamionowej na obudowie. Podaj go w przypadku reklamacji.

INSTRUKCJA OBSŁUGI Profiline 405TKS GLORIA

(tłumaczenie instrukcji oryginalnej)

Dystrybutor w PL

Krysiak sp. z o.o.

ul Rolna 6

62-081 Baranowo

tel. [phone]; serwis: 61 650 75 39, części zamienne 61 650 75 34

fax [phone];

Wydanie pierwsze, czerwiec 2015 r.

Przed uruchomieniem należy przeczytać dokładnie instrukcję obsługi!

5 L. PRO7ILINE 405 T/ 405 TKS / 505 T

Urzadzenie 405 T 405 TKS	410 T 410		TI 410 TRK	410 TKS 5	505 T 510 T	510				TRK
Max pojemnosć w l 5 5 10	10	10 10	5 10 10
Całkowita pojemnosć pojemnika w l	8		8	13,7	13,7	13,7	13,7	8	13,7	13,7
Max ciśnienie robocze 6 bar	X		X	X	X	X	X	X	X	X
Max temp. Pracy 0 C do +50 C	X		X	X	X	X	X	X	X	X
Pełne ciśnienie - zmiana z 0 na 6 bar	Max 5000 cykli obciążenia
Waga netto pusty zbiornik	4,4		4,5	5,6	5,6	7,0	5,7	4,35	5,5	7,0
Kółka transportowe	-		-	-	-	X	-	-	-	X
Połączenie z kompresorem	-		X	-	-	X	X	-	-	X
Uchwyt na lance	X		X	X	X	X	X	X	X	X
Zawór bezpieczeństwa	X		X	X	X	X	X	X	X	X
Zabezpieczenia	Zawór bezpieczeństwa, manometr
Dysza	X		X	X	X	X	X	X	X	X
Płaski strumień	X		X	X	X	X	X	X	X	X
Max wydajność oprysku	1 l/min		1 l/min	1 l/min	1 l/min	2,23 l/min	2,23 l/min	1 l/min	1 l/min
Odrzut dyszy	Mniej niż 5 N
Olejoodporny	X		X	X	-	X	X	X	X	X
ZBIORNIK:
- stal, pokryty stalą w środku	X		X	X	X	X	X	-	-	-
- stal nierdzewna	-		-	-	-	-	-	X	X	X
Pompa mosiężna	X		X	X	X	X	X	X	X	X

Wskazówki bezpieczeństwa

Wszystkie urządzenia firmy Gloria powinny być przeprowadzane przez autoryzowane serwisy firmy Gloria. Części zamawiać u polskiego dystrybutora lub jego autoryzowanego dealera.

• Opryskiwacze Gloria wymienione w tej instrukcji służą do oprysku wszystkimi środkami (dla płynów grupy 2 zgodnie z dyrektywą 97/23/WE) – zastosowanie w pracach typu hobby, rzemieślniczych i przemysłowych.
• Używać tylko zwykłych produktów handlowych, samych (pH od 5-10). Mieszanki różnych produktów mogą spowodować nieprzewidziane lub niebezpieczne reakcje chemiczne. Zbiornika nie można wypełniać środkami kwasowymi z pH poniżej 5, a także środkami powodującymi korozję i rozpuszczalnikami.
• Stosuj się do wskazówek producenta na temat używania odpowiednich środków do oprysku. Niektóre środki wymagają noszenia osłony na twarz, okularów ochronnych, rękawic ochronnych lub innych środków ochrony osobistej.
• Przestrzegaj wytycznych ZH 1/406 dotyczących oprysku strumieniowego płynami. Pompa strumieniowa powinna być sprawdzana przez wykwalifikowanego technika przynajmniej raz na 12 miesięcy, by upewnić się, że praca z pompą jest dalej bezpieczna. Należy przestrzegać wskazówek producenta. Kontrola może być przesunięta jeśli urządzenie nie było używane przez pewien okres czasu.

- Nie należy stosować środków łatwopalnych ani żadnych mieszanek wybuchowych. Wyjątek: na terenie gdzie nie ma zagrożenia wybuchu i pożaru. W takich przypadkach zgodnie z EX-RL i VbF (niemieckie przepisy bezpieczeństwa) należy używać urządzenia w dobrze wentylowanym miejscu, z dala od źródeł ognia, nie wolno palić, trzymać z dala od materiałów zapalnych. Nie wylewać pozostałości środków na ziemię. W przypadku pożaru należy użyć gaśnicze środki przeciwogniowe klasy B (proszek, piana, CO _2 ), nie wodę!

- Sprawdź funkcjonowanie urządzenia przed każdym użyciem, sprawdź przede wszystkim połączenie węża i śruby. Sprawdź opryskiwacz pod kątem korozji.

- Zawór bezpieczeństwa należy sprawdzać przed każdym uruchomieniem. Pracuj pompą aż wskaźnik ciśnienia nie będzie dalej wzrastał. Maksymalne ciśnienie na wskaźniku nie może być nigdy wyższe niż 6,6 bar.

- Spryskiwanie środkami niebezpiecznymi dla środowiska powinno odbywać się tak daleko jak tylko możliwe od opryskiwanego obiektu, wszystkie nieuniknione pozostałości środków powinny być zlewane do odpowiedniego kontenera i przekazane do utylizacji.

- Nie zostawiaj napełnionego zbiornika w silnym świetle słonecznym. Nie przekraczaj temperatury pracy 50 C.

- Przechowuj opryskiwacz w miejscu niedostępnym dla dzieci.

- Nie pozostawiaj opryskiwacza napełnionego środkiem w miejscu pracy.

- Nie zostawiaj urządzenia napełnionego ciśnieniem na dłuższe okresy czasu.

- Nie czyść zablokowanej, zapchanej dyszy dmuchając w nią ustami!

- Podczas odkręcania lancy nie trzymaj końcówki spryskującą przodem do siebie.

- Osoby postronne powinny trzymać się w bezpiecznej odległości od miejsca opryskiwania.

- Nie przechowuj urządzenia w stajniach czy stodołach gdzie trzymane są zwierzęta, gdyż opary amoniaku mogą powodować pęknięcia w mosiężnych częściach; nie napełniaj zbiornika środkami zawierającymi azot lub fosforany.

- Po każdym użyciu należy dokładnie umyć zbiornik. Nie przechowuj opryskiwacza z pełnym zbiornikiem.

- Jako środek ostrożności zalecamy by każdy opryskiwacz wysokociśnieniowy poddać dokładnej kontroli przez autoryzowany serwis producenta/dystrybutora. Naprawy zbiornika nie są dozwolone.

- UWAGA - Urządzenie jest przeznaczone wyłącznie do użytku przez osoby dorosłe. Dzieciom oraz osobom, które się nie zaznajomiły z niniejszą instrukcją, urządzenia nie wolno eksploatować. Producent nie ponosi odpowiedzialności cywilnej za szkody, które są powodowane ze względu na użycie niezgodne z przeznaczeniem i nieprawidłową obsługę. Używanie nieoryginalnych części zamiennych lub samodzielne naprawy spowoduje utratę praw gwarancyjnych.

Obstuga opryskiwacza

Opryskiwacze 5-litrowe

Szelki

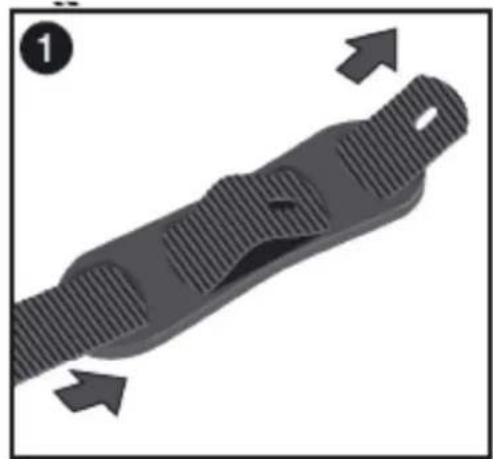

Rys. 1

- dopasuj nakładki naramienne na szelkach do swojej osoby

Rys. 2

- dopasuj szelki

Lanca opryskiwacza

Rys. 3

Przykręć rurę teleskopową i lancę do zaworu szybkozamykającego. Przeprowadź krótki test ciśnienia z wodą.

Rura teleskopowa

Rys. 4

Położ opryskiwacz na boku i dokręć rurę do zbiornika.

Opryskiwacze 10-litrowe

Szelki

Rys. 12

- zaczep górną część szelek

Rys. 13

- zaczep dolną część szelek

Rys. 14

- wyreguluj długość szelek

Lanca opryskiwacza

Rys. 15

Przykręć rurę teleskopową i lancę do zaworu szybkozamykającego. Przeprowadź krótki test ciśnienia z wodą.

Rura teleskopowa

Rys. 16

Położ opryskiwacz na boku i dokręć rurę do zbiornika.

Opryskiwacze 5-/10-litrowe

Rys. 6 / 17

- sprawdź zawór bezpieczeństwa przed każdym użyciem. Włóż pompę i wkręć ją. Pompuj ją aż wskaźnik ciśnienia nie będzie już wzrastał (zawór bezpieczeństwa wypuszcza nadmierne ciśnienie).

Rys. 17 A

Uwaga! Niektóre typy opryskiwaczy są wyposażone w przyłącze na kompresor z powietrzem.

W takim przypadku postępujemy następująco:

- należy ustawić kompresor na max ciśnienie 6 bar.

- upewnij się, że pompka jest w pozycji zablokowanej przed zwiększaniem ciśnienia.

- nie przekraczaj max poziomu napełnienia zbiornika.

- zawór zwrotny w przyłączu kompresora nie może zostać wyjęty w celu zmniejszenia ciśnienia.

Zbiornik

Uwaga! Wciskaj zawór bezpieczeństwa (czerwony guzik) aż urządzenie nie będzie pod ciśnieniem.

- wyjmij pompkę wykręcając ją w lewo. By to zrobić najpierw zwolnij drążek tłoka, przekręć go o 180 st.

Uwaga! Przed napełnieniem zbiornika cieczą przeczytaj dokładnie ostrzeżenia na zbiornikach środków które zamierzasz używać do napełnienia zbiornika / oprysku.

- Przyłącz pompkę do leja zbiornika

5 l - rys. 10

10 l - rys. 18

- Napełnij zbiornik. Uwaga! Nie przepełniaj zbiornika (patrz dane techniczne)

- Użyj specjalnego sitka (filtra) by napełnić zbiornik. Filtr ten jest używany by środek używany w opryskiwaczu został prze-filtrowany.

51-rys.5

10 l - rys. 19

- Włóż pompkę i dokręć.

- Pompuj aż do uzyskania max ciśnienia 6 bar w zbiorniku (czerwona linia na manometrze).

Opryskiwanie

- by rozpocząć opryskiwanie należy wcisnąć dźwignię na zaworze szybkozamykającym.

Zwolnienie dźwigni spowoduje natychmiastowe zatrzymanie opryskiwania.

- Optymalne ciśnienie oprysku dla najlepszych efektów pracy jest osiągane pomiędzy 2-6 bar.

Montaż kółek rys. 24-27 (410 TRK / 510 TRK)

- zamontuj kółka w kolejności jak pokazano na rysunkach

Przechowywanie i konserwacja

Po zakończeniu okresu użytkowania opryskiwacz należy dokładnie umyć i wysuszyć. Tłok i uszczelki przesmarować olejem Inianym lub smarem silikonowym. Urządzenie należy przechowywać w wydzielonym suchym pomieszczeniu, w temperaturze powyżej 0stC.

Pozostawienie na zimę pozostałości cieczy (np. w zbiorniku lub lancy) może spowodować rozsadzenie elementów opryskiwacza!

Po każdorazowym użyciu należy usunąć resztki cieczy roboczej zarówno z opryskiwacza jak i z naczyń służących przygotowaniu cieczy roboczej. Następnie dokładnie oczyścić zbiornik, wnętrze zbiornika i elementy mające kontakt z cieczą roboczą przemyć dokładnie czystą wodą. Uszczelki i zamknięcia należy utrzymywać lekko nawilżone poprzez mycie i smarowanie niewielką ilością oleju Inianego lub smaru silikonowego. Nigdy nie czyścić dyszy ostrymi przedmiotami gdyż może to spowodować jej rozkalibrowanie! Nie przedmuchiwać dyszy ustami!

Przed zimą upewnić się czy w opryskiwaczu nie pozostała reszta cieczy, gdyż może to spowodować rozsadzenie elementów przez mróz.

Chron urządzenie przed mrozem.

Deklaracja zgodności CE dla modułu w rozumieniu Art. 3 sekcji 2 dyrektywy urządzeń ciśnieniowych 97/23/WE

Firma

Oświadczamy że wymienione niżej produkty wysokociśnieniowe

Profiline74057T/74057TKS7/75057T77-757I7

Profiline74107T/74107TI7/74107TRK7/74107TKS7/75107T7/75107TRK7

są zgodne z dyrektywą 97/23/WE i jej wymogami technologicznymi

Ocena zgodności dla modułu i zbiornika na podstawie modułu A1

(Annex III) dyrektywy 97/23/W.

Jednostka notyfikująca,

TÜV NORD Systems GmbH & Co. KG.

Witten, 01.02.2010

Hans-Georg Wellerdiek · (Design Manager)
