Rodzaj produktu	Glebogryzarka (kultywator)
Marka	Fieldmann
Model	FZK 6015-B
Źródło zasilania	Silnik benzynowy
Moc silnika	6,5 KM
Pojemność silnika	196 cm³
Szerokość robocza	60 cm
Głębokość robocza	Do 25 cm
Materiał zębów	Stal
Liczba zębów	4
Skrzynia biegów	1 bieg do przodu, 1 bieg wsteczny
Rodzaj rozrusznika	Rozrusznik linkowy
Typ kół	Koła transportowe
Regulowana rączka	Tak
Waga	65 kg
Wymiary (dł. x szer. x wys.)	90 x 60 x 60 cm
Pojemność zbiornika paliwa	1,5 L
Pojemność oleju	0,6 L
Funkcje bezpieczeństwa	Osłona bezpieczeństwa, wyłącznik silnika
Konserwacja	Regularna wymiana oleju, czyszczenie filtra powietrza, kontrola świecy zapłonowej
Dostępność części zamiennych	Dostępne z Fieldmann

Często zadawane pytania - FZK 6015-B Fieldmann

Jak uruchomić glebogryzarkę Fieldmann FZK 6015-B?

Upewnij się, że zawór paliwa jest otwarty, a wyłącznik silnika znajduje się w pozycji RUN. Ustaw ssanie w pozycji zamkniętej do zimnego rozruchu. Pociągnij energicznie linkę rozrusznika. Gdy silnik się uruchomi, stopniowo otwieraj ssanie.

Jakiego oleju powinienem użyć do silnika?

Użyj oleju silnikowego SAE 10W-30 lub SAE 30, klasy usługowej API SF lub wyższej. Sprawdź poziom oleju przed każdym użyciem.

Jak często należy wymieniać olej silnikowy?

Wymień olej silnikowy po pierwszych 5 godzinach użytkowania, a następnie co 25 godzin pracy lub raz w roku, w zależności od tego, co nastąpi wcześniej.

Jakiego paliwa wymaga FZK 6015-B?

Użyj bezołowiowej benzyny o minimalnej liczbie oktanowej 87 (RON 91). Nie używaj mieszanek etanolu powyżej 10%.

Jak regulować głębokość roboczą?

Głębokość roboczą reguluje się poprzez podnoszenie lub opuszczanie rączki. Poluzuj pokrętło blokujące, ustaw rączkę w żądanej pozycji, a następnie dokręć ponownie.

Co zrobić, jeśli silnik nie uruchamia się?

Sprawdź poziom paliwa, upewnij się, że świeca zapłonowa jest czysta i prawidłowo podłączona, sprawdź, czy wyłącznik silnika jest włączony i potwierdź ustawienie ssania. Jeśli silnik nadal nie uruchamia się, zapoznaj się z instrukcją w celu rozwiązywania problemów.

Jak wyczyścić filtr powietrza?

Zdejmij pokrywę filtra powietrza i wyjmij wkład filtra. Umyj go ciepłą wodą z mydłem, wypłucz i pozostaw do całkowitego wyschnięcia. Zamontuj ponownie filtr i pokrywę. Wymień filtr, jeśli jest uszkodzony.

Czy mogę używać glebogryzarki na zboczach?

Zachowaj ostrożność na zboczach. Nie pracuj na zboczach nachylonych powyżej 10 stopni. Zawsze pracuj w poprzek zbocza, nie w górę i w dół. Utrzymuj maszynę stabilnie i unikaj gwałtownych skrętów.

Jak przechować glebogryzarkę na zimę?

Opróżnij zbiornik paliwa lub dodaj stabilizator paliwa. Wymień olej silnikowy. Wyjmij świecę zapłonową i wlej łyżeczkę oleju do cylindra, następnie powoli pociągnij rozrusznik, aby go rozprowadzić. Wkręć z powrotem świecę i przechowuj maszynę w suchym miejscu.

Gdzie mogę zdobyć części zamienne do FZK 6015-B?

Części zamienne są dostępne u autoryzowanych dealerów Fieldmann lub online. Skontaktuj się z obsługą klienta Fieldmann w celu uzyskania pomocy. Podaj numer modelu (FZK 6015-B) w celu uzyskania dokładnych części.

INSTRUKCJA OBSŁUGI FZK 6015-B Fieldmann

Glebogryzarka spalinowa INSTRUKCJA OBSŁUGI

Dziękujemy za dokonanie zakupu glebogryzarki spalinowej. Zanim zaczniesz go używać, przeczytaj uważnie niniejszą instrukcję obsługi i zachowaj ją do wglądu.

SPIS TREŚCI

1. OGÓLNE ZASADY BEZPIECZEŃSTWA....71

Ważne ostrzeżenia dotyczące bezpieczeństwa....71

Opakowanie 71

Instrukcja obsługi....71

1. WYJAŚNIENIE TABLICZEK ZE WSKAZÓWKAMI ZNAJDUJĄCYCH SIĘ NA MASZYNIE.... 72

2. OPIS GLEBOGRYZARKI 74

3. MONTAŻ/PRZYGOTOWANIE 74

Wyjmij glebogryzarkę z kartonowego opakowania....74

1. MONTAŻ GLEBOGRYZARKI 75

Instalacja pręta wspierającego 75

Instalacja kółka wspomagającego....75

Montaż uchwytu....75

1. PRZED URUCHOMIENIEM GLEBOGRYZARKI....76

Wlewanie oleju 76

Uzupełnianie paliwa 76

1. PRZED UŻYCIEM GLEBOGRYZARKI SPALINOWEJ 77

2. OBSŁUGA I EKSPLOATACJA GLEBOGRYZARKI....77

Uruchamianie glebogryzarki....77

Kółko wspomagające i pręt wspierający....78

Obstuga noży kultywacyjnych....78

Zakres użycia glebogryzarki spalinowej....78

Wymiana oleju silnikowego 79

1. WSKAZÓWKI BEZPIECZEŃSTWA....79

Ogólne wskazówki bezpieczeństwa....79

Wskazówki dotyczące użycia....79

1. KONSERWACJA....80

Konserwacja....80

Serwis 81

Gwarancja nie dotyczy....81

Przechowywanie....81

1. DANE TECHNICZNE 82

2. DEKLARACJA ZGODNOSCI....83

3. UTYLIZACJA 84

1. OGÓLNE ZASADY BEZPIECZEŃSTWA

WAŻNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

Starannie rozpakuj produkt, zwracając uwagę, by nie wyrzucić żadnej części materiału opakowaniowego, zanim nie znajdziesz wszystkich elementów produktu.
Przechowuj urządzenie w suchym miejscu z dala od dzieci.
* Przeczytaj wszystkie uwagi i wskazówki. Nieprzestrzeganie ostrzeżeń i wskazówek może spowodować porażenie prądem elektrycznym, pożar lub ciężkie obrażenia.

OPAKOWANIE

Produkt został umieszczony w opakowaniu chroniącym go przed uszkodzeniem podczas transportu. Opakowanie to jest surowcem wtórnym i dlatego podlega recyklingowi.

INSTRUKCJA OBSŁUGI

Przed rozpoczęciem pracy z urządzeniem przeczytaj następujące zasady bezpieczeństwa i wskazówki dotyczące użytkowania.

Zapoznaj się z elementami sterowania i prawidłowym użyciem urządzenia. Instrukcję należy starannie zachować do wglądu. Co najmniej w okresie gwarancyjnym zalecamy zachowanie oryginalnego opakowania włącznie z wewnętrznym materiałem opakowaniowym, paragonu i karty gwarancyjnej.

W razie transportu zapakuj maszynę z powrotem do oryginalnego pudełka dostarczonego przez producenta, zapewniając w ten sposób maksymalną ochronę produktu podczas ewentualnego transportu (np. przeprowadzki lub wysyłki do serwisu).

Uwaga: Jeśli przekazujesz maszynę innym osobom, przekaż ją wraz z instrukcją. Przestrzeganie załączonej instrukcji obsługi stanowi warunek prawidłowego użytkowania urządzenia. Instrukcja obsługi zawiera również wskazówki dotyczące obsługi, konserwacji i naprawy.

Producent nie ponosi odpowiedzialności za wypadki lub szkody powstałe na skutek nieprzestrzegania niniejszej instrukcji.

2. WYJAŚNIENIE TABLICZEK ZE WSKAZÓWKAMI ZNAJDUJĄCYCH SIĘ NA MASZYNIE

Przed uruchomieniem urządzenia prosimy o uważne zapoznanie się z instrukcją obsługi.

Pozostałe osoby powinny znajdować się poza obszarem pracy.

Wirujące części! Noże glebogryzarki się zatrzymają dopiero po chwili od wyłączenia silnika.

Emisja gazów toksycznych. Nie korzystaj z glebogryzarki w pomieszczeniach zamkniętych lub ze słabą wentylacją.

Gorące powierzchnie, ryzyko oparzeń!

Przed rozpoczęciem konserwacji wyłącz silnik i odłącz świecę zapłonową.

Nigdy nie dolewaj paliwa przy włączonym silniku.

Uwaga, w przypadku nieprzestrzegania zaleceń grozi ryzyko obrażeń osób, śmierci lub uszkodzenia urządzenia.

Używaj środków ochrony słuchu.

Używaj środków ochrony wzroku.

Używaj środków ochrony dróg oddechowych.

Zachowaj stale odstęp od poruszających się części.

Poruszaj się po zboczu wzdłuż poziomic, nie zaś w góre i w dół.

Produkt spełnia wszystkie odpowiednie dyrektywy europejskie.

Benzyna jest substancją skrajnie łatwopalną, dlatego przed dolaniem paliwa pozostaw silnik na 2 minuty do wystygnięcia.

3. OPIS GLEBOGRYZARKI (Rys. 1)

1. Linka rozruchowa
2. Dźwignia gazu / wyłączni
3. Dźwignia opuszczania no
4. Uchwyty stalowe
5. Pręt wspierający
6. Noże kultywacyjne
7. Kółko transportowe
8. Filtr powietrza

Rys. 1

Przed zmontowaniem i uruchomieniem glebogryzarki spalinowej dokładnie przeczytaj całą instrukcję obsługi i zawarte w niej polecenia.

⚠ WAŻNA INFORMACJA: Glebogryzarka została dostarczona BEZ PALIWA I OLEJU w silniku.

Twoja nowa glebogryzarka została przetestowana w zakładzie produkcyjnym, dlatego w silniku może się znajdować minimalna ilość resztek oleju.

WYJMIJ GLEBOGRYZARKĘ Z KARTONOWEGO OPAKOWANIA

Wyjmij glebogryzarkę z kartonowego opakowania i sprawdź, czy w opakowaniu nie pozostały wolne części.

5. MONTAŻ GLEBOGRYZARKI

⚠ WAŻNA INFORMACJA: Ostrożnie rozłoż rękojeść glebogryzarki tak, aby nie przytrzasnąć ani nie uszkodzić linek glebogryzarki.
⚠ Uwaga! Montaż glebogryzarki przeprowadź na płaskiej powierzchni.

INSTALACJA PRETA WSPIERAJĄCEGO

1. Pręt wspierający (Rys. 2 punkt 1) przeciągnij przez otwór w tylnej części glebogryzarki i zablokuj go zawleczką (Rys.2 punkt 2) na wybranej wysokości.

INSTALACJA KÓŁKA WSPOMAGAJĄCEGO

1. Kółko (Rys. 3, punkt 1) umieść w przygotowanym otworze w dolnej części glebogryzarki i zamocuj je załączoną śrubą (Rys.3, punkt 2).
2. Sprężynę naciągnij na oś kółka i zablokuj zawleczką (Rys. 3, punkt 3).

MONTAŻ UCHWYTU

1. Uchwyty najpierw przymocuj w części środkowej – Rys. 4. Po lewej stronie musi być umieszczona dźwignia ustawień obrotów silnika. Po lewej stronie zaś uchwyt z dźwignią sterowania nożami kultywacyjnymi.
2. Umocuj oba uchwyły przy pomocy dwóch śrub po każdej stronie – Rys. 5 Pod głowicą śruby musi znajdować się podkładka.

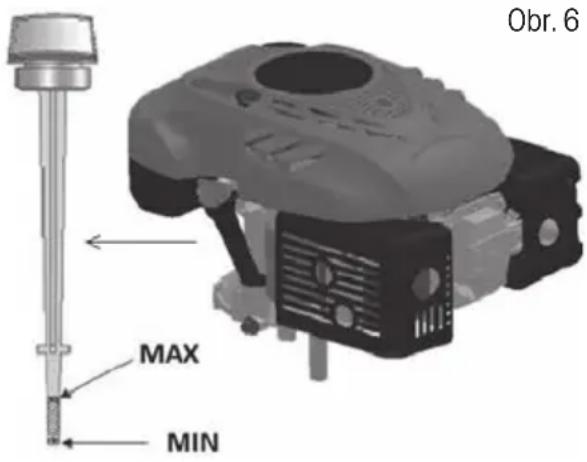

Glebogryzarka została dostarczona bez oleju silnikowego. Przed pierwszym uruchomieniem wlej olej silnikowy SAE30 lub 15W-40 (ok. 600 ml) przestrzegając poniższych wskazówek.

1. Przed rozpoczęciem wlewania oleju postaw glebogryzarkę na równej powierzchni.
2. Wyjmij korek z miarką oleju z otworu służącego do wlewania oleju (Rys. 6).
3. Po dolaniu oleju umieść miarkę z powrotem w otworze i dokręć ją.
4. Poziom oleju musi znajdować się między górną (MAX) a dolną (MIN) granicą (Rys. 6).

⚠ Uwaga! NIE PRZEPEŁNIAJ zasobnika na olej, w przeciwnym razie po uruchomieniu glebogryzarki z rury wydechowej zacznie się wydobywać duża ilość dymu.

⚠ WAŻNA INFORMACJA: Sprawdź poziom oleju przed każdym użyciem glebogryzarki. W razie potrzeby dolej olej. Dolewaj olej do kreski MAX znajdującej się na miarce oleju.
⚠ WAŻNA INFORMACJA: Wymień olej po pierwszych 5 godzinach pracy, a następnie po każdych 25 godzinach pracy

UZUPEŁNIANIE PALIWA

Odpowiednim paliwem dla tego typu silnika jest NATURAL 95

Po odkręceniu korka zbiornika na paliwo dolej paliwo aż do szyjki zbiornika na paliwo. Nie przepelniaj zbiornika. Dolewaj zawsze świeżą, czystą i certyfikowaną benzynę bezołowiową o liczbie oktanowej min. 95.

⚠ Uwaga! Jeśli podczas dolewania oleju czy paliwa zabrudzisz glebogryzarkę, natychmiast ją wytrzyj. Nie przechowuj, nie dolewaj paliwa ani nie manipuluj nim w pobliżu otwartego ognia.
⚠ Uwaga! Paliwo zmieszane z alkoholem czy paliwo z domieszką etanolu czy metanu może wiązać wilgoć, co może prowadzić podczas magazynowania do separacji i powstawania kwasów. Podczas przechowywania opary kwasów mogą uszkodzić system paliwowy silnika. Takie paliwo nie może być w glebogryzarce używane.
⚠ WAŻNA INFORMACJA: Jeśli nie będziesz używać glebogryzarki dłużej niż 30 dni, opróżnij zbiornik paliwa, uruchom silnik i pozostaw go włączony, dopóki nie dojdzie do opróżnienia rur paliwowych i gaźnika (silnik sam zgaśnie). Ten sposób postępowania zapobiega powstaniu problemów z silnikiem w przyszłości. Przed ponownym użyciem dolej do zbiornika świeżego paliwa. Więcej szczegółów znajdziesz w rozdziale Przechowywanie.

7. PRZED UŻYCIEM GLEBOGRYZARKI SPALINOWEJ

⚠ UWAGA: Nigdy nie demontuj ani nie przemieszczaj urządzeń zabezpieczających zamontowanych na glebogryzarce (na przykład bezpiecznika dźwigni startującej).

⚠ UWAGA: Noże glebogryzarki będą się przez chwilę obracać po jej wyłączeniu! Podczas włączania upewnij się, że Twoje nogi znajdują się w bezpiecznej odległości od noży glebogryzarki.

⚠ UWAGA: Zawsze prowadź kultywator za uchwyt obiema rękoma. Nigdy nie operuj glebogryzarką jedną ręką. Prowadź glebogryzarkę wyłącznie z prędkością pieszego spaceru.

⚠ UWAGA: Przed włączeniem glebogryzarki przekonaj się, czy jej noże nie dotykają żadnego przedmiotu i czy mogą się swobodnie poruszać.

⚠️ UWAGA: DO PRZEMIESZCZENIA NA OKREŚLONĄ POWIERZCHNIĘ KORZYSTAJ Z KÓŁKA WSPOMAGAJĄCEGO, NIE Z WŁĄCZONYCH NOŻY KULTYWACYJNYCH.

⚠️ UWAGA: PRZED WŁĄCZENIEM NOŻY OPRZYJ GLEBOGRYZARKĘ O TYLNY PRET, ODĘIAŻAJĄC JĄ W TEN SPOSÓB. PO NABRANIU PRZEZ NOŻE PEŁNEJ PŘEDKOŚCI MOŻNA JE POWOLI ZANURZAĆ W GLEBIE.

⚠ UWAGA: Glebogryzarka może podskoczyć w górę lub do przodu, jeśli noże natrafią na bardzo twardą czy zmarzniętą glebę lub jeśli w glebie znajdują się ukryte przeszkody, jak np. duże kamienie.

8. OBSŁUGA I EKSPLOATACJA GLEBOGRYZARKI

START GLEBOGRYZARKI

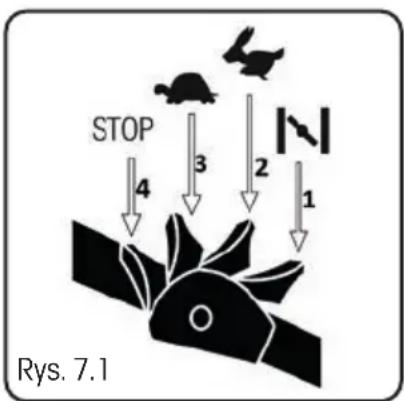

1. Ustaw dźwignię obrotów silnika (Rys. 7.1 pozycja 1) – zamknięty dopływ powietrza.
2. Następnie pociągnij za linkę rozruchową – Rys. 7. 2. Silnik powinien się uruchomić najpóźniej po 3-4 pociągnięciach.
3. Po uruchomieniu silnika umieść dźwignię regulacji obrotów w pozycji 2 (Rys. 7.1) – szybkie obroty silnika.
4. Silnik wyłącz przesuwając dźwignię obrotów na pozycję 4 (Rys. 7.1) – STOP.

⚠ Uwaga! Po pierwszym uruchomieniu silnika może pojawić się niewielka ilość dymu z powodu wypalenia warstw ochronnych silnika. Jest to standardowa sytuacja, która nie sygnalizuje żadnego problemu.

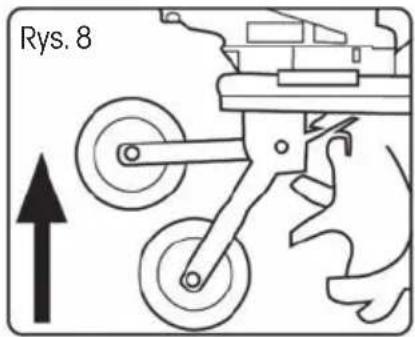

KÓŁKO WSPOMAGAJĄCE I PRET WSPIERAJĄCY

Do przemieszczania glebogryzarki używaj wyłącznie kółka wspomagającego. Przed rozpoczęciem pracy schowaj kółko (Rys. 8). Można z niego jednak korzystać także podczas pracy w celu kontroli głębokości pracy. Pręt wspierający pomaga podczas pracy hamując glebogryzarkę.

OBSŁUGA NOŻY KULTYWACYJNYCH

Do obsługi noży kultywacyjnych służy dźwignia na lewym uchwycie glebogryzarki (Rys. 9)

⚠ Uwaga! Z powodów bezpieczeństwa dźwignia ta jest wyposażona w bezpiecznik zapobiegający przypadkowemu włączeniu noży

Przed włączeniem odbezpiecz przez pociągnięcie bezpiecznik dźwigni (Rys. 9, punkt 1) Przez wciśnięcie dźwigni w kierunku do uchwytu wprowadzisz noże kultywacyjne w ruch (Rys. 9, punkt 2) Noże kultywacyjne wyłączysz przez zwolnienie dźwigni (Rys. 9, punkt 2.)

⚠ UWAGA: Przed użyciem glebogryzarki usuń z terenu wszystkie widoczne kamienie lub przedmioty obce.

⚠️ UWAGA: GLEBOGRYZARKA SPALINOWA NIE JEST PRZEZNACZONA DO LIKWIDACJI DARNI TRAWY ANI DO ZMIANY POWIERZCHNI TRAWIASTYCH W ZAGONY

Z glebogryzarki spalinowej korzystaj do przygotowania uprawianych zagonów przed wysiewem. Przy pomocy glebogryzarki można także przygotować do wysiewu zaorane lub przekopane zagony oraz wprowadzić różne rodzaje nawozów w glebę. Na uprawianych zagonach można także przy pomocy glebogryzarki wprowadzić nowy substrat.

Do przygotowania zagonu do wysiewu zalecamy skorzystanie z jednego z następujących schematów: Schemat spulchnianie A – Przejedź glebogryzarką dwukrotnie po spulchnianym terenie, po raz drugi prostopadle do pierwszego spulchniania, Schemat spulchnianie B – Przejedź glebogryzarką dwukrotnie po spulchnianym

terenie, po raz drugi zachodząc na pierwsze spulchnianie W celu głębokiego spulchnienia gleby zadbaj o to, aby może odciągnęły glebogryzarkę aż na koniec zasięgu Twoich rąk a następnie przyciągnij glebogryzarkę mocno do siebie. Najlepszy efekt osiągniesz przez wielokrotne puszczanie glebogryzarki w ruchu do przodu a następnie pociągnięcie z powrotem.

Jeśli glebogryzarka wbije się tak głęboko, że pozostanie w miejscu, delikatnie nią zakołysz z boku na bok, aby ją odblokować. Glebogryzarka zacznie ponownie poruszać się do przodu.

Podczas pracy na zboczu stój zawsze w poprzek zbocza, aby zachować stabilną, bezpieczną pozycję. Nie pracuj na ekstremalnie stromych zboczach.

WYMIANA OLEJU SILNIKOWEGO

⚠ Uwaga! W celu wymiany filtru powietrza zalecamy skontaktowanie z autoryzowanym serwisem.

Korek spustowy znajduje się pod silnikiem (Rys. 10 – punkt 1). Umieść pod silnikiem odpowiedni zbiornik na zużyty olej i zdejmij korek. Pochyl glebogryzarkę tak, aby cały olej mógł wypłynąć ze zbiornika. Po wypuszczeniu

oleju umieść korek z powrotem w otworze, upewnij się, że jest on umieszczony prawidłowo na swoim miejscu i ewentualnie wytrzyj krople rozlanego oleju. Dolej do zbiornika olej typu SAE30 lub 15W-40. Po włożeniu miarki oleju do otworu i jej przykręceniu poziom oleju powinien znajdować się pomiędzy kreskami Min i Max (Rys. 10). Nie przepełniaj zasobnika na olej. Uruchom silnik i pozostaw go na chwilę włączony. Zatrzymaj silnik, odczekaj 1 minutę i zmierz poziom oleju w zbiorniku. W razie potrzeby dolej olej do odpowiedniego poziomu.

Produkt ten służy wyłącznie do celów podanych w niniejszej instrukcji. Nie używaj do innych celów niż te, do których jest przeznaczony. W innym wypadku grozi jego uszkodzenie lub wypadek.
Nigdy nie należy pozwolić operować tym urządzeniem dzieciom ani osobom nieznającym niniejszej instrukcji obsługi.
Osoba obsługująca glebogryzarkę odpowiada za bezpieczeństwo osób znajdujących się w obszarze jej pracy.
Nigdy nie używaj glebogryzarki bezpośrednio w pobliżu innych osób, dzieci lub wolno biegających zwierząt.
* Przed rozpoczęciem pracy sprawdź teren, na którym glebogryzarka ma być używana, i usuń z niego kamienie, druty, patyki, odłamki szkła, kości i inne przedmioty obce, które mogłyby się zaklinować lub zostać wyrzucone i spowodować zranienia.

INSTRUKCJA UŻYCIA

Wszystkie nakrętki, sworznie i śruby należy dokręcić tak, aby urządzenie znajdowało się w bezpiecznym stanie i było zdolne do pracy.

Podczas pracy z glebogryzarką należy nosić spodnie z długimi nogawkami i solidne buty.
Nigdy nie uruchamiaj glebogryzarki w zamkniętych lub słabo wentylowanych pomieszczeniach, gdzie mogą się gromadzić opary. Emisje pochodzące z silnika zawierają tlenek węgla, który jest substancją zagrażającą życiu.
Pracuj wyłącznie przy dostatecznym oświetleniu (przy świetle dziennym lub przy dostatecznym sztucznym oświetleniu).
Nie używaj glebogryzarki w deszczu.
Zachowaj szczególną ostrożność podczas pracy w terenie z różnicami poziomów (na zboczach). Zawsze pracuj w poprzek zbocza, równolegle do poziomicy, nie zaś z góry na dół, prostopadle do niej.
Nigdy nie pozostawiaj włączonej glebogryzarki bez obsługi. Jeśli zamierzasz odejść od glebogryzarki, wyłącz silnik.
Nigdy nie zmieniaj ustawień prędkości silnika.
Nigdy nie przemieszczaj glebogryzarki z włączonym silnikiem.
W następujących wypadkach należy zatrzymać silnik i odłączyć świecę zapłonową:
- przed rozpoczęciem konserwacji, naprawy lub kontroli urządzenia.
- przed przenoszeniem, podnoszeniem lub przemieszczaniem.
- jeśli dojdzie do kolizji z przedmiotem obcym, zatrzymaj silnik i dokładnie przejrzyj glebogryzarkę, aby wykluczyć możliwość jej uszkodzenia. W razie uszkodzenia, przewież glebogryzarkę do wyspecjalizowanego serwisu w celu dokonania jej naprawy.
- W razie niestandardowych wibracji glebogryzarki sprawdź natychmiast i usuń przyczynę wibracji.
- W celu zapewnienia bezpiecznej pracy kontroluj regularnie dokręcenie czopów, śrub i nakrętek na glebogryzarce.

⚠ UWAGA: PALIWO JEST CIECZĄ WYSOCE ŁATWOPALNA.

* Przechowuj paliwo w przeznaczonym do tego zbiorniku.
Uzupełniaj paliwo wyłącznie w przestrzeni otwartej lub dobrze wentylowanej. Podczas kontaktu z paliwem nie pal papierosów ani nie używaj telefonu komórkowego.
Paliwo należy uzupełniać wyłącznie przy wyłączonym silniku. Nigdy nie otwieraj zbiornika na paliwo i nie dolewaj go, jeśli silnik jest gorący lub pracuje.
Jeśli dojdzie do rozlania benzyny, nie uruchamiaj silnika. Usuń glebogryzarkę z miejsca, gdzie doszło do rozlania paliwa unikając w ten sposób jego ewentualnego zapalenia. Kontynuuj pracę dopiero po wyparowaniu rozlanego paliwa i rozproszeniu oparów paliwa;
Po uzupełnieniu paliwa dobrze dokręć korek zbiornika paliwa i korek kanistra z paliwem.

⚠ UWAGA: Przed rozpoczęciem konserwacji lub naprawy wyłącz silnik i odłącz świecę zapłonową.

10. KONSERWACJA

KONSERWACJA

Wszystkie nakrętki, sworznie i śruby należy dokręcić tak, aby urządzenie znajdowało się w bezpiecznym stanie i było zdolne do pracy. Regularna konserwacja jest podstawą zapewnienia bezpieczeństwa użytkownika, zachowania zdolności urządzenia do pracy i jego wysokiej efektywności.
Jeśli zbiornik paliwowy urządzenia jest napełniony benzyną, nigdy nie należy przechowywać go wewnątrz budynku, gdzie opary mogłyby być w kontakcie z otwartym ogniem, iskrami lub źródłami wysokich

temperatur

* Przed odstawieniem do przechowania w jakimkolwiek pomieszczeniu zamkniętym pozostaw silnik do wystygnięcia.
W celu obniżenia ryzyka pożaru zadbaj o to, aby na glebogryzarce, a w szczególności jej silniku, tłumiku, akumulatorze oraz w miejscu przechowywania zapasowej benzyny nie znajdowały się resztki trawy, liści lub nadmierna ilość smaru.
Regularnie kontroluj stan noży.
Wylewaj paliwo w dobrze wentylowanym pomieszczeniu przy chłodnym silniku.
Podczas zdejmowania lub instalacji noży używaj grubych rękawic ochronnych.

⚠ UWAGA: Przed rozpoczęciem konserwacji lub naprawy wyłącz silnik i odłącz świecę zapłonową.

• Regularnie sprawdzaj glebogryzarkę i zapewnij, aby wszystkie zanieczyszczenia, szczególnie noży kultywacyjnych, były regularnie usuwane.
  * Regularnie sprawdzaj stan noży, ponieważ ma to znaczący wpływ na efektywność glebogryzarki.
  W regularnych odstępach czasu sprawdzaj dokręcenie wszystkich śrub i nakrętek. Zużyte lub źle dokręcone nakrętki i śruby mogą spowodować poważne uszkodzenie silnika lub jego ramy.

⚠ UWAGA: Używaj wyłącznie oryginalnych części zamiennych. Części zamienne złej jakości mogą spowodować poważne uszkodzenia glebogryzarki i zagrażać Twojemu bezpieczeństwu.

SERWIS

Jeśli po nabyciu produktu stwierdzisz w nim jakąkolwiek wadę, skontaktuj się z działem serwisowym. Podczas korzystania z produktu postępuj zgodnie z zaleceniami podanymi w dołączonej instrukcji użycia.
Reklamacja nie obejmuje sytuacji, gdy użytkownik dokonał przeróbki produktu lub nie postępował zgodnie z zaleceniami podanymi w instrukcji obsługi.

GWARANCJA NIE DOTYCZY

Naturalnego zużycia funkcjonalnych części maszyny wynikającego z jej eksploatacji.
Czynności serwisowych związanych ze standardową konserwacją maszyny (np. czyszczenia, smarowania, kalibracji itp.) Wad spowodowanych na skutek oddziaływania czynników zewnętrznych (np. warunków klimatycznych, zapylenia, niewłaściwego użycia itp.)
Uszkodzeń mechanicznych będących następstwem upadku maszyny, zderzenia, uderzenia itp.
Szkód powstałych na skutek niefachowej obsługi, przeciążenia, użycia niewłaściwych części lub nieodpowiednich narzędzi itp.
W przypadku reklamowanych produktów, które nie zostały należycie zabezpieczone przed mechanicznym uszkodzeniem podczas transportu, ryzyko ewentualnej szkody ponosi wyłącznie ich właściciel.

PRZECHOWYWANIE

Jeśli nie zamierzasz używać maszyny przez dłuższy czas, przechowuj ją zgodnie z zaleceniami podanymi poniżej. Dzięki temu przedłużysz żywotność urządzenia.
Wylej całość paliwa ze zbiornika paliwa i gaźnika.
Odkręć świecę zapłonową i nalej do otworu niewielką ilość oleju silnikowego. Lekko pociągnij rozrusznik 2 lub 3 razy.
Wytrzyj zewnętrzne powierzchnie czystą ściereczką. Przechowuj maszynę w czystym i suchym miejscu.

1. DANE TECHNICZNE

Typ silnika OHV, chłodzony powietrzem, 4-suwowy
Moc nominalna 2,2 kW
Obroty silnika 3000 obr./min
Pojemność skokowa 139 cm	3
Rozruch Przez pociągnięcie
Pojemność zbiornika paliwa 1,2 litra
Zalecane paliwo Benzyna – bezołowiowa, min. 95 oktanów
Pojemność zbiornika oleju 0,6 l
Zalecany olej SAE30, 15W-40
Szerokość pracy 36 cm - FZK 6015 B / 59 cm FZK 6115 B
Obroty osi z nożami 140 obr./min
Średnica noży / max. głębokość robocza 26 cm
Deklarowany poziom hałasu	93 dB(A)
Maksymalny poziom wibracji	12,5 m/s (K=1,5)
Masa	31 kg FZK 6015 B / 34 kg FZK 6115 B

Możliwość zmiany tekstu i parametrów technicznych zastrzeżona.

Zastrzegamy sobie możliwość dokonywania zmian tekstu, wzornictwa i danych technicznych produktu bez uprzedniego uprzedzenia

12. DEKLARACJA ZGODNOŚCI

Producent:

FAST ČR, a. s.

Produkt spełnia wymagania poniższych dyrektyw i przepisów:

Kompatybilność elektromagnetyczna (EMC) nr 2014/30/EU

Dyrektywa maszynowa Rady WE 2004/26/WE dotycząca ograniczenia emisji zanieczyszczeń gazowych

Dyrektywa Rady w sprawie maszyn 2006/42/WE

i norm:

EN ISO 11806:2011

Oznaczenie CE: 16

Miejsce wydania: Praga

Imię i nazwisko: Ing. Zdeněk Pech Prezes zarządu

Data wydania: 1.8.2016

Podpis:

FAST FAST CR, a.s.

Čemokostelecká 1621, 251 01 Ričany

ICO: 26726548 tel.: [phone]

DIC: CZ26726548 fax: [phone]

13. UTYLIZACJA

WSKAZÓWKI I INFORMACJE DOTYCZĄCE GOSPODARKI ZUŻYTYM OPAKOWANIEM

Zużyte opakowanie należy przekazać na miejsce wyznaczone do składowania odpadu przez lokalny urząd.

Maszyna i jej wyposażenie są wyprodukowane z różnych materiałów, np. z metalu i plastiku. Uszkodzone części należy oddać do punktu selektywnej zbiórki. Szczegółowych informacji udziela odpowiedni urząd.

Ten produkt spełnia wszelkie podstawowe wymogi dyrektyw UE, które go dotyczą.

Do zmian tekstu, designu i danych technicznych może dojść bez wcześniejjszego uprzedzenia. Zastrzegamy sobie prawo do zmian.

Przekład oryginalnej instrukcji obsługi.

Produkt objęty jest 24 — miesięczną gwarancją, począwszy od daty zakupu przez klienta. Gwarancja jest ograniczona tylko do przedstawionych dalej warunków. Gwarancja obejmuje tylko produkty zakupione w Polsce i jest ważna tylko na terytorium Rzeczpospolitej Polskiej. Gwarancja obejmuje tylko produkty funkcjonujące w warunkach gospodarstwa domowego (nie dotyczy produktów oznaczonych jako „Professional”). Zgłoszenia gwarancyjnego można dokonać w autoryzowanej sieci serwisowej lub w sklepie, gdzie produkt został nabyty. Użytkownik jest zobowiązany zgłosić usterkę niezwłocznie po jej wykryciu, a najpoźniej w ostatnim dniu obowiązywania okresu gwarancyjnego. Użytkownik jest zobowiązany do przedstawienia i udokumentowania usterki. Tylko kompletne i czyste produkty (zgodnie ze standardami higienicznymi) będą przyjmowane do naprawy. Usterki będą usuwane przez autoryzowany punkt serwisowy w możliwie krótkim terminie, nieprzekraczającym 14 dni roboczych. Okres gwarancji przedłużą się o czas pobytu sprzętu w serwisie. Klient może ubiegać się o wymianę sprzętu na wolny od wad, jeżeli punkt serwisowy stwierdzi na piśmie, że usunięcie wady jest niemożliwe. Aby produkt mógł być przyjęty przez serwis, użytkownik jest zobowiązany dostarczyć oryginały: dowodu zakupu (paragon lub faktura), podbitej i wypełnionej karty gwarancyjnej, certyfikatu instalacji (niektóre produkty).

Gwarancja zostaje unieważniona, jeśli:

■ usterka była widoczna w chwili zakupu, ■ usterka wynika ze zwykłego użytkowania i zużycia, ■ produkt został uszkodzony z powodu złej instalacji, niezastosowania się do instrukcji obsługi lub użytkowania niezgodnego z przeznaczeniem, ■ produkt został uszkodzony z powodu złej konserwacji lub jej braku, ■ produkt został uszkodzony z powodu zanieczyszczenia, wypadku lub okoliczności o charakterze sił wyższych (powódź, pożar, wojny, zamieszki itp.) ■ produkt wykazuje złe działanie z powodu słabego sygnału, zakłóceń elektromagnetycznych itp., ■ produkt został uszkodzony mechanicznie (np. wyłamany przycisk, upadek, itp.), ■ produkt został uszkodzony z powodu użycia niewłaściwych materiałów eksploatacyjnych, nośników, akcesoriów, baterii, akumulatorków itp. lub z powodu użytkowania w złych warunkach (temperatura, wilgotność, wstrząsy itp.), ■ produkt był naprawiany lub modyfikowany przez nieautoryzowany personel, ■ użytkownik nie jest w stanie udowodnić zakupu (nieczytelny paragon lub faktura), ■ dane na przedstawionych dokumentach są inne niż na urządzeniu, ■ produkt nie może być zidentyfikowany ze względu na uszkodzenie numeru seryjnego lub plomby gwarancyjnej.

Uab „Senuku Prekybos

Centras" Garantinis Servisas

Jonavos G. 62, Lt-44192,

Kaunas, Lithuania

Tel.: [phone]

Tex.: [phone]

[e-mail]

www.senukai.lt
