Typ produktu	Pralka ładowana od przodu
Wymiary (wys. x szer. x głęb.)	85 x 60 x 50 cm
Masa netto	65 kg
Zasilanie	230 V / 50 Hz
Maksymalny wsad	10 kg
Prędkość wirowania	1050 obr/min
Klasa energetyczna	A+++
Poziom hałasu (pranie)	56 dB(A)
Poziom hałasu (wirowanie)	74 dB(A)
Liczba programów	15
Wybrane programy	Bawełna, Syntetyki, Delikatne, Eko, Szybki 15 min, Płukanie, Odciąganie, Pranie ręczne
Funkcje dodatkowe	Opóźniony start, Zabezpieczenie przed zalaniem, Blokada przed dziećmi
Materiał bębna	Stal nierdzewna
Pojemność zbiornika na detergent	Automatyczne dozowanie (opcja)
Czyszczenie i konserwacja	Czyszczenie filtra odpływowego, czyszczenie szuflady na detergent, czyszczenie uszczelki drzwi
Bezpieczeństwo	Zabezpieczenie przed przegrzaniem, system kontroli piany
Części zamienne i naprawy	Dostępne przez autoryzowany serwis
Informacje ogólne	Producent: Ardo, model: FLS105L

Często zadawane pytania - FLS105L Ardo

Jak prawidłowo zainstalować pralkę Ardo FLS105L?

Aby prawidłowo zainstalować pralkę, należy usunąć śruby transportowe, wypoziomować urządzenie, podłączyć wąż dopływowy i odpływowy oraz włączyć do gniazdka z uziemieniem. Szczegółowe instrukcje znajdziesz w rozdziale 'Instalacja'.

Jakie programy prania są dostępne w modelu FLS105L?

Pralka oferuje 15 programów, m.in.: Bawełna, Syntetyki, Delikatne, Eko, Szybki 15 min, Płukanie, Odciąganie. Wybór zależy od rodzaju tkaniny i stopnia zabrudzenia.

Co zrobić, gdy pralka nie odprowadza wody?

Sprawdź, czy wąż odpływowy nie jest zagięty lub zatkany. Wyczyść filtr odpływowy i pompę. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak czyścić bęben pralki?

Zaleca się uruchomienie programu czyszczenia bębna z użyciem specjalnego środka (np. odkamieniacza). Można też wykonać pusty cykl w wysokiej temperaturze z dodatkiem octu.

Jak odblokować drzwi pralki po zakończeniu cyklu?

Poczekaj 2-3 minuty po zakończeniu programu. Jeśli drzwi nadal się nie otwierają, sprawdź czy nie ma wody w bębnie. W razie awarii skorzystaj z awaryjnego otwierania (linka przy filtrze).

Ile detergentu należy wsypać do pralki?

Zalecana ilość detergentu zależy od twardości wody i stopnia zabrudzenia. Dla standardowego prania przy twardości średniej użyj 3 łyżek proszku lub odpowiednią kapsułkę.

Co oznaczają kody błędów na wyświetlaczu?

Kody błędów, np. E01 (problem z drzwiami), E02 (problem z odpływem), E03 (przegrzanie). Pełną listę znajdziesz w instrukcji w rozdziale 'Rozwiązywanie problemów'.

Jak włączyć blokadę przed dziećmi?

Naciśnij i przytrzymaj przycisk 'Funkcje' lub 'Start/Pauza' przez 5 sekund, aż pojawi się symbol kłódki. Aby wyłączyć, powtórz tę czynność.

Jak wyczyścić szufladę na detergent?

Wyciągnij szufladę, umyj ją pod bieżącą wodą z użyciem miękkiej szczotki. Upewnij się, że otwory są drożne. Czyść raz na 2 miesiące.

Gdzie mogę znaleźć części zamienne do pralki Ardo FLS105L?

Części zamienne dostępne są w autoryzowanych punktach serwisowych Ardo oraz u dystrybutorów. Można je również zamówić przez internet, podając numer modelu.

INSTRUKCJA OBSŁUGI FLS105L Ardo

B Wyświetlacz cyfrowy

C Przyciski wyboru funkcji opcjonalnych

H Przycisk wyboru prędkości wirowania

L Przycisk rozpoczęcia prania

I Przycisk opóźnienia startu prania

P Pokrętło programatora i temperatury

UŻYTKOWANIE PRALKI

CYKL PRANIA:

(śledząc poniższe wskazówki, pralka uruchomi ustawiony program)

1. Otworzyć drzwiczki pralki.
2. Załadować wsad przeznaczony do prania, zamknąć drzwiczki.

Uwaga: Nie wolno przeładowywać urządzenia. Odradza się prania w pralce tkanin wchłaniających zbyt dużo wody, np. dywaników.

1. Wsypać proszek do odpowiedniego podajnika, włać płyn zmiękczający. Należy używać proszki przeznaczone do prania w pralkach automatycznych (patrz rozdział: UŻYTKOWANIE DETERGENTÓW).
2. Zamknąć pojemnik na detergenty, zwracając szczególną uwagę, aby pojemniki nie otworzyły się w trakcie cyklu prania ponieważ grozi to wydostaniem się wody na zewnątrz.
3. Przekręcać pokrętło programatora (P), wybrać odpowiedni program oraz temperaturę prania w zależności od rodzaju tkanin (patrz rozdział: TABELE PROGRAMÓW) należy wówczas przycisnąć przycisk startowy (L) aby rozpocząć cykl prania.

UWAGA: Przy pokręcaniu pokrętłem pojawia się automatycznie na ekranie czas trwania wybranego cyklu w minutach oraz symbol odpowiadający fazie, w której zacznie się pranie. Podczas prania symbol ten będzie się zmieniał, pokazując bieżącą fazę cyklu, aż dojdzie do napisu END, który oznacza zakończenie programu.

1. Wybrać szybkość wirowania wciskając przycisk (H) (patrz rozdział: WYBÓR SZYBKOŚCI WIROWANIA).
2. Wybrać przyciski (C) z odpowiednimi funkcjami, które zostaną użyte (patrz rozdział: FUNKCJE DODATKOWE). Włączone przyciski zaświecą się, a czas prania zmieni się w zależności od ustawionych funkcji.
3. Wcisnąć przycisk (I) - jeżeli chcemy opóźnić rozpoczęcie prania (patrz rozdział: OPÓŻNIENIE STARTU PRANIA)
4. Wcisnąć przycisk (L), aby rozpocząć cykl prania (patrz rozdział: PRZYCISK ROZPOCZĘCIA PRANIA).
5. Po zakończeniu prania przekręcić pokrętło programatora (P) na pozycję "STOP".
6. Otworzyć drzwiczki i wyjąć upraną bieliznę.
7. Suchymi rękoma odłączyć urządzenie od sieci zasilającej.
8. Zamknąć dopływ wody.

SYMBOLE POJAWIAJĄCE SIĘ NA WYŚWIETLACZU CYFROWYM:

203

Na ekranie można sprawdzać stanu zaawansowania wybranego wcześniej programu. Po zakończeniu cyklu prania wszystkie symbole gasną i pojawi się napis "END".

Urządzenie wykonuje cykl prania wstępnego
Urządzenie wykonuje cykl prania zasadniczego
Urządzenie w trakcie płukania.
Urządzenie w trakcie wirowania.

WYBÓR SZYBKOŚCI WIROWANIA:

Urządzenie umożliwia wybór szybkości wirowania, które mogą być ustawione przed rozpoczęciem cyklu prania. Aby zmienić szybkość wirowania należy, wciskać przycisk (H), aż do momentu uzyskania interesującej nas wartości, każda zmiana zostanie wyświetlona na odpowiednim wskaźniku (rys. 1); jeśli chcemy eliminować wirowanie, wciskamy ten przycisk, aż do chwili gdy na wyświetlaczu pozostanie symbol wirowania i napis "00" (rys. 2).

UWAGA: prędkość maksymalna wirowania zmienia się wraz z modelem i zostaje przedstawiona na wyświetlaczu urządzenia. Maksymalna prędkość wirowania, która może zostać wybrana dla każdego programu to ta, która ukazuje się automatycznie podczas wybierania danego programu.

2.03 fig. 1 2.03 fig. 2

Kontrola wyważania wsadu w wirowaniu

Urządzenie zostało wyposażone w specjalny system elektronicznej kontroli prawidłowego wyważania wsadu. System, przed każdym wirowaniem, rozkłada wsad w bębnie. W przypadku nieregularnego rozłożenia wsadu, ze względu na bezpieczeństwo, szybkość końcowego wirowania zostanie obniżona, a w przypadku braku możliwości wyważania wsadu, wirowanie zostanie pominięte.

WYSWIETLACZ CYFROWY I CZAS TRWANIA CYKLU PRANIA:

Z wyborem każdego programu za pomocą pokrętła (P) pojawia się na ekranie prędkość wirowania odpowiadająca fazie i czasowi trwania prania; czas ten będzie się zmniejszał, aż dojdzie do zera, gdy program zakończy się; na wyświetlaczu pojawi się wtedy napis "END", która umożliwia wyjęcia prania z pralki.

UWAGA: W programach "Bawełna", czas cyklu prania wskazany w fazie początkowej na wyświetlaczu, jest tylko orientacyjny, ponieważ może ulegać zmianie pod wpływem różnych czynników t.j. temperatura, ciśnienie wody oraz ilość bielizny umieszczanej w bębnie. W trakcie cyklu prania system elektroniczny zawarty w urządzeniu zmieni automatycznie wymagany czas prania biorąc pod uwagę powyższe czynniki, dzięki czemu otrzymamy lepsze wyniki w krótszym czasie.

h. m. 203 h. m. End

OPOŻNIANIE ROZPOCZĘCIA PRANIA:

Pralka jest wyposażona w funkcję pozwalającą opóźnić pranie aż o 16 godzin maksymalnie; po każdym wciśnięciu przycisku (I) na ekranie pojawiają się godziny od 1 do 16, oznaczają one, że tyle czasu trzeba zaczekać, aż urządzenie rozpocznie pranie. Jeśli przycisk (L) jest wciśnięty i pralka wyczeka na określony czas, pranie rozpocznie się automatycznie.

203

PRZYCISK ROZPOCZĘCIA:

Po wykonaniu wszystkich czynności opisanych w punktach od 1 do 8 rozdziału "CYKL PRANIA" należy wcisnąć ten przycisk, aby pralka rozpoczęta cykl prania. Przycisk zapali się po 2 - 3 sekundach od wciśnięcia go, pokazując, że program został rozpoczęty.

Pozycja "stop" umożliwia nam zresetowanie pralki, w każdym momencie kiedy zaistnieje taka potrzeba (np. gdy chcemy dodać nowe funkcje). W tej sytuacji należy, ustawić pokrętło programatora na pozycji "STOP",przycisk "START" wyłącza się, należy więc od nowa nastawić pokrętło na wybrany program i wcisnąć przycisk "START".

STOP 50° 75° 80° 90° 100° 110° 120° 130° 140° 150° 160° 170° 180° 190° 200° 210° 220° 230° 240° 250° 260° 270° 280° 290° 300° 310° 320° 330° 340° 350° 360° 370° 380° 390° 400°

UWAGA: Należy używać tej funkcji tylko w wyjątkowych sytuacjach, gdy jest to konieczne oraz gdy upłynęło tylko parę minut od rozpoczęcia cyklu prania. Aby otworzyć drzwiczki pralki po zresetowaniu urządzenia należy, odczekać 2 minuty (drzwiczki muszą zostać odblokowane)..

FUNKCJE OPCJONALNE

Jeżeli zostanie wybrany jeden z przycisków zamieszczonych poniżej, zaświeci się. Jeżeli zauważysz że przycisk został wybrany omyłkowo lub zmienisz zdanie i chcesz wycofać tę opcję, naciśnij go jeszcze raz.

PRANIE WSTĘPNE:

Wciskając ten przycisk uruchamiamy pranie krótkie przy temperaturze 40°C, czas prania wynosi ok. 40 minut. Powyższa funkcja może być uruchomiona tylko przy programach "BAWEŁNA" oraz "TKANINY SYNTETYCZNE" oraz "DAILY" przycisk zapala się,

UWAGA: Przy korzystaniu z tej możliwości należy umieścić proszek lub płyn do prania także w odpowiednim pojemniku do prania wstępnego.

PRANIE INTENSYWNE:

Przy wciśniętym tym przycisku maszyna wykona pranie w zadanej temperaturze, ale w dłuższym czasie. Przycisk ten jest aktywny przy programach "BAWEŁNA" i "MATERIAŁY SYNTETYCZNE".

▼ DODATKOWE PŁUKANIE:

Pralka została skonstruowana tak, aby zużycie wody było jak najmniejsze. Przycisk ten wykorzystujemy w przypadku, gdy używana do prania woda jest miękka lub gdy zauważamy pozostałości proszku w ostatnim płukaniu, dzięki tej funkcji uruchamiamy dodatkowe płukanie.

PRYCISK PRZECIWKO ZAGNIECANIU SIĘ TKANIN:

Wciskając ten przycisk przy końcu prania, tkaniny będą delikatnie wirowane przez kolejne 30 minut. Przy tej funkcji wirówka pracuje z prędkością 800 obrotów. Funkcja ta nie jest aktywna dla programu "WEŁNA".

UWAGA: Użycie wszystkich funkcji dodatkowych jest zależne od wybranego wcześniej programu, jeśli dana funkcja nie jest właściwa przycisk nie włączy się (patrz: TABELE PROGRAMOW).

TABELA PROGRAMÓW

POKRETIO PROGRAMÓW	TEMPERATURA PRANIA	SYMBOLETYKIETY	RODZAJE TKANIN	Przegródkina środek piorący	WYBÓR PRZYCISKÓW FUNKCYJNYCH
BAWEINA	90°		tkaniny białe, bawełniane bardzo zabrudzone, z plamami natury organicznej
BAWEINA	75°		pościel, koszule, obrusy, ręczniki (wytrzymałe) o normalnym stopniu zabrudzenia.
BAWEINA *	60°		koszule, obrusy, ręczniki (wytrzymałe)o normalnym stopniu zabrudzenia.
BAWEINA	40°		tkaniny białe i kolorowe (wytrzymałe) bardzo zabrudzone

FUNKCJA AKTYWNA ○ FUNKCJA NIEAKTYWNA

OPCJONALNIE Z PRZYCISKIEM PRANIA WSTĘPNEGO

POKRETIO PROGRAMÓW	TEMPERATURA PRANIA	SYMBOLETYKIETY	RODZAJE TKANIN	Przegródki na środek piorący	WYBÓR PRZYCISKÓW FUNKCYJNYCH
BAWEINA	30°		Tkaniny o delikatnych kolorach, bielizna lekko zabrudzone
SYNTETYCZNE	60°		Tkaniny syntetyczne kolorowe bardzo zabrudzone
SYNTETYCZNE	40°		Tkaniny syntetyczne o delikatnych kolorach lekko zabrudzone
SYNTETYCZNE	30°		Tkaniny syntetyczne o delikatnych kolorach lekko zabrudzone
TKANINY DELIKATNE	40°		Tkaniny delikatne, wiskoza, mieszane
TKANINY DELIKATNE	30°		Tkaniny delikatne, wiskoza, mieszane
WEINA***	40°		Tkaniny wełniane do prania w pralce
WEINA	30°		Tkaniny wełniane do prania w pralce
WEINA	ZIMNE		Tkaniny wełniane do prania w pralce
TKANINY DELIKATNE
PRANIERĘCZNE	30°		Jedwab i zasłony
PRANIESZYBKIE	35°		Materiały delikatne bawełniane, z wiskozy i delikatne z łączonych tkanin, mało zabrudzone, czas 35 - 40 min
PRANIE CODZIENNE	40°		Materiały bawełniane delikatne, farbowane, lekko zabrudzone, do codziennego użytku
PRANIE NA ZIMNO	ZIMNE		Tkaniny delikatne
PIUKANIE	—		Płukanie i odświeżanie bielizny
ODPROWADZENIE WODY I WIROWANIE	—		Końcowe odprowadzanie wody i wirowanie

FUNKCJA AKTYWNA

FUNKCJA NIEAKTYWNA

OPCJONALNIE Z PRZYCISKIEM PRANIA WSTĘPNEGO

* Program odniesienia przy klasyfikacji energetycznej zgodny z normą EN 60456/A 11

z wciśniętym guzikiem Intensywne

Program dotyczący prania czystej wełny

PL

TECHNOLOGIA "EASY LOGIC"

Pralka elektroniczna, została wyposażona w system "EASY LOGIC", który rozpoznaje automatycznie ilość tkanin włóżonych do pralki. Dzięki temu reguluje ilość wody potrzebnej do prania, co pozwala oszczędzać wodę i energię.

W przypadku, gdy ilość tkanin będzie mniejsza od maksimum, które zostało przewidziane (patrz tabela), ilość wody automatycznie się zmniejszy.

W przypadku, gdy włożymy tylko pół załadunku lub mniej, pralka automatycznie wykona jedno płukanie mniej, niż zostało to przewidziane.

NOTA: Funkcja "EASY LOGIC" jest aktywna tylko przy programach bawełny.

CHARAKTERYSTYKA TECHNICZNA

MODEL →		FLS105L	FLS120L	FL105L	FL105LX FL126L		FLZ105L
WYMIARY:	Szerokość cm.:	59.5	59.5	59.5	59.5	59.5	59.5
	Wysokość cm.:	85.0	85.0	85.0	85.0	85.0	85.0
	Głębokość cm.:	39.0	39.0	53.0	53.0	55.0	33.0
Zalecany wsad maksymalny podczas prania:		5,0 Kg	5,0 Kg	5,0 Kg	5,0 Kg	6,0 Kg	3,5 Kg
		2,5 Kg	2,5 Kg	2,5 Kg	2,5 Kg	3,0 Kg	1,7 Kg
		1,0 Kg	1,0 Kg	1,0 Kg	1,0 Kg	1,5 Kg	0,75 Kg
Wirowanie max: (rpm)		1000	1200	1000	1000	1200	1000
Ciśnienie wody		min. 0,05 MPa - max. 1 MPa
Maks. moc pobierana/podłączenie do sieci elektrycznej		Patrz tabliczka znamionowa

UWAGI

6

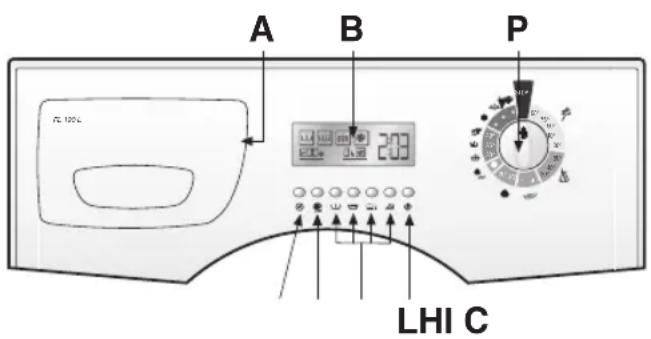

HLAVNÍ FUNKCE PRAČKY

A B P LHI C

A Tabulka programů

B Display

▼ TLAČÍTKO SPUŠTĚNÍ:
