Typ produktu	Okap kuchenny
Marka	Teka
Model	DGW 77350 EOS
Tryby pracy	Wyciąg (odprowadzanie na zewnątrz) lub pochłaniacz (z filtrem węglowym)
Prędkości wentylatora	Wiele prędkości, w tym turbo (H) z automatycznym przełącznikiem po 7 minutach
Sterowanie	Przyciski dotykowe, timer programowalny (1-99 minut), wyświetlacz cyfrowy
Oświetlenie	LED (moduł LED, ILCOS D Code: DSL-6-S-500)
Filtry przeciwtłuszczowe	Metalowe, zmywalne w zmywarce lub ręcznie; czyszczenie co miesiąc
Filtr węglowy	Opcjonalny, do wymiany co 3-6 miesięcy, nie do mycia ani regeneracji
Minimalna odległość od płyty	60 cm nad płytą elektryczną, 65 cm nad gazową
Zasilanie	230 V / 50 Hz (sprawdź tabliczkę znamionową)
Przyłącze elektryczne	Przewód z wtyczką, wymagane gniazdo z uziemieniem; możliwe odłączenie na wszystkich biegunach
Średnica przewodu odprowadzającego	Nie określono w instrukcji; zalecana długość max 4 m, max 2 kolanka 90°
Konserwacja	Czyścić miękką szmatką z wodą z mydłem; nie używać ostrych narzędzi ani proszków ściernych
Bezpieczeństwo	Odcięcie zasilania przed czyszczeniem; nie używać z otwartym ogniem; części mogą się nagrzewać
Naprawy i części zamienne	Tylko przez autoryzowany serwis; wymiana przewodu, modułu LED przez specjalistę
Informacje dodatkowe	Dane techniczne na tabliczce znamionowej wewnątrz urządzenia

Często zadawane pytania - DGW 77350 EOS TEKA

Jak prawidłowo zamontować okap Teka DGW 77350 EOS?

Zachowaj minimalne odległości: 60 cm nad płytą elektryczną, 65 cm nad gazową. Podłącz do gniazda z uziemieniem. Jeśli odprowadzasz powietrze na zewnątrz, przewód nie może być dłuższy niż 4 m i mieć max 2 kolanka 90°. W trybie pochłaniacza zamontuj filtr węglowy.

Jak wyczyścić filtry przeciwtłuszczowe?

Wyjmij filtry, odpinając zapadki. Można je myć w zmywarce lub ręcznie w gorącej wodzie z detergentem. Dokładnie wysusz przed ponownym montażem. Czyszczenie przynajmniej raz w miesiącu zapobiega ryzyku pożaru.

Kiedy wymienić filtr węglowy?

Filtr węglowy należy wymieniać co 3-6 miesięcy, w zależności od intensywności użytkowania. Nie można go myć ani regenerować. Zużyty filtr odkręć przeciwnie do ruchu wskazówek zegara.

Co zrobić, gdy okap nie działa?

Sprawdź, czy kabel jest podłączony do gniazdka i czy nie zadziałał bezpiecznik. Jeśli to nie pomoże, skontaktuj się z autoryzowanym serwisem. Nigdy nie próbuj samodzielnie naprawiać urządzenia.

Jak ustawić timer w okapie?

Włącz okap i wybierz prędkość. Naciśnij przycisk Timer, a następnie przyciskami + i – ustaw czas od 1 do 99 minut. Wyświetlacz pokaże na przemian prędkość i pozostały czas. Dla prędkości turbo H timer nie działa – przełączy się automatycznie po 7 minutach.

Dlaczego świeci się symbol 'F' na wyświetlaczu?

Symbol 'F' oznacza, że filtry przeciwtłuszczowe są zabrudzone i wymagają czyszczenia. Po umyciu filtrów naciśnij jednocześnie przyciski + i –, aby zresetować wskaźnik.

Jak wymienić oświetlenie LED?

Moduł LED może wymienić tylko producent, autoryzowany serwis lub wykwalifikowana osoba. W przypadku problemów z oświetleniem skontaktuj się z serwisem.

Czy można używać okapu bez filtra węglowego?

Tak, jeśli okap pracuje w trybie wyciągu (odprowadzanie na zewnątrz), filtr węglowy nie jest potrzebny. Filtr węglowy jest wymagany tylko w trybie pochłaniacza (recyrkulacja).

Jak czyścić obudowę okapu?

Użyj miękkiej szmatki zwilżonej ciepłą wodą z mydłem lub płynem do naczyń. Nie stosuj metalowych gąbek, proszków ani ostrych narzędzi. Po umyciu wytrzyj do sucha.

Co zrobić, gdy okap wibruje lub ma słabą moc?

Sprawdź, czy filtry nie są zabrudzone – umyj metalowe filtry. Upewnij się, że przewód odprowadzający nie jest zablokowany. W trybie pochłaniacza wymień filtr węglowy.

INSTRUKCJA OBSŁUGI DGW 77350 EOS TEKA

Przed instalacją i rozpoczęciem eksploatacji urządzenia należy dokładnie przeczytać dołączoną instrukcję obsługi.

MAGYAR

Informacje dotyczące bezpieczeństwa

Przed montażem i rozpoczęciem eksploatacji urządzenia należy dokładnie przeczytać dołączoną instrukcję obsługi. Producent nie odpowiada za uszkodzenia i obrażenia ciała spowodowane nieprawidłową montażem oraz eksploatacją. Instrukcję obsługi należy zachować, aby korzystać z niej podczas eksploatacji urządzenia.

Bezpieczeństwo dzieci i osób wrażliwych

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych bądź nieposiadające odpowiedniej wiedzy i doświadczenia, jeśli będą one nadzorowane przez dorosłą osobę lub osobę odpowiedzialną za ich bezpieczeństwo.
• Nie należy pozwalać, aby dzieci bawiły się urządzeniem.
• Czyszczeniem i pielęgnacją urządzenia nie mogą zajmować się dzieci bez nadzoru dorosłych.

Ogólne zasady bezpieczeństwa

• Pomieszczenie, w którym okap zamontowano do przewodu wentylacyjnego, musi mieć sprawną instalację kominową oraz wentylację (nie dotyczy okapów pracujących w trybie pochłaniacza).
• Nie wolno przygotowywać pod wyciągiem tzw. „Płonących” potraw. Otwarty ogień może uszkodzić wyciąg i/lub spowodować pożar.
• UWAGA: Dostępne części mogą się nagrzewać, gdy wyciąg jest używanym z urządzeniami do gotowania.

Instalacja

- W instalacji elektrycznej należy przewidzieć urządzenie, które umożliwia odłączenie od sieci o szerokości rozwarcia styku minimum 3 mm na wszystkich żyłach. Odpowiednimi

urządzeniami rozdzielającymi są np. wyłączniki LS, wyłączniki ochronne prądowe i styczniki.

- Jeśli dokonano podłączenia elektrycznego poprzez wtyczkę oraz jest ona łatwo dostępna, to nie ma konieczności montażu dodatkowego urządzenia rozdzielającego.

- Nie podłączać okapu do kanału kominowego, do którego podłączono urządzenia grzewcze opalane gazem lub innym paliwem (nie dotyczy okapów pracujących w trybie pochłaniacza).

- Dolna powierzchnia okapu powinna znajdować się co najmniej 60 cm nad palnikami elektrycznymi lub 65 cm nad palnikami gazowymi.

- W czasie prac montażowych należy przestrzegać obowiązujących przepisów dotyczących wentylacji i oddymiania pomieszczeń.

- Kiedy jednak uruchamią się wyciąg wraz z innymi urządzeniami niezasilanymi energią elektryczną, ciśnienie powietrza na wyjściu nie może przekraczać 4 Pa (4x10-5 bar).

- Przed przyłączeniem urządzenia do instalacji elektrycznej należy sprawdzić zgodność napięcia i częstotliwości z danymi na tabliczce znamionowej. Wyciąg powinien być podłączony do gniazdka z uziemieniem.

- W celu uzyskania optymalnego odprowadzenia powietrza, przewód nie powinien być dłuższy niż 4 metry i powinien posiadać maksymalnie dwa kolanka 90°.

- W przypadku braku możliwości odprowadzania oparów na zewnątrz, należy zainstalować filtr z węgla aktywnego. Filtr montuje się w korpusie wyciągu, poprzez wkręcanie go w kierunku zgodnym z ruchem wskazówek zegara.

- UWAGA: Aby uzyskać więcej informacji na temat instalacji znajdują się na końcu niniejszej instrukcji obsługi.

Czyszczenie

- Istnieje ryzyko pożaru, jeżeli czyszczenie nie jest przeprowadzane zgodnie z instrukcją.

- Nie dopuścić do gromadzenia się smaru w dowolnej części ekstraktora, zwłaszcza w filtrach smarów, ponieważ może ono spowodować zagrożenie pożarowe!

- Filtry należy czyścić zależnie od stopnia zabrudzenia, jednak nie rzadziej niż raz w miesiącu. Prosimy zwrócić uwagę, że podczas gotowania tłuszcz osadza się na filtrze również gdy urządzenie nie jest włączone.

- Zalecamy używanie rękawic podczas czyszczenia wnętrza urządzenia.

Remont

- Jeśli przewód zasilający został uszkodzony, ze względów bezpieczeństwa jego wymianę powinien przeprowadzić producent, autoryzowany serwis lub inny wykwalifikowany specjalista. Ponadto do ww. czynności potrzebne są specjalne narzędzia.

- Nie należy uruchamiać okapu, jeżeli przewód elektryczny jest uszkodzony lub są widoczne uszkodzenia na panelu sterowania.

- Jeżeli moduł LED nie działa poprawnie musi zostać wymieniony przez producenta, autoryzowany serwis techniczny lub wykwalifikowaną osobę w celu uniknięcia zagrożenia.

- Jeżeli okap nie działa lub działa niepoprawnie, należy odłączyć go od zasilania i skontaktować się z autoryzowanym serwisem technicznym.

- W razie konieczności dokonania naprawy należy powiadomić najbliższy punkt serwisowy. Używać wyłącznie oryginalnych części zamiennych. Naprawy dokonane przez osoby nieuprawnione mogą spowodować uszkodzenie urządzenia lub

zakłócić jego eksploatację. W żadnym wypadku nie podejmować samodzielnych prób naprawy.

Obsługa urządzenia

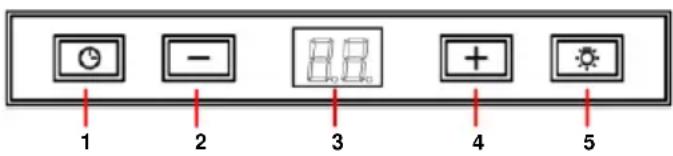

Włączanie i wyłączanie wyciągu oraz oświetlenia odbywa się przyciskami pokazanymi na rysunku.

Zaleca się włączenie okapu na kilka minut przed rozpoczęciem gotowania (3 – 5 minut), w ten sposób tworzy się stabilny ciąg powietrza jeszcze przed powstaniem oparów.

Zaleca się również pozostawienie okapu włączonego (3 – 5 minut) po zakończeniu gotowania, co umożliwia wydmuchanie wszelkich oparów i tłuszczy z przewodów wentylacyjnych i zapobiega ich cofaniu się do pomieszczenia.

1- Przycisk Timer
2- Przycisk – (zmniejszanie)
3- Wyświetlacz
4- Przycisk + (zwiększanie)
5- Oświetlenie

Czyszczenie i konserwacja

Przed przystąpieniem do czyszczenia należy upewnić się, czy urządzenie jest odłączone od zasilania.

Przestrzegać instrukcji i wskazówek dotyczących bezpieczeństwa.

Jeżeli prace konserwacyjne nie są przeprowadzane zgodnie z instrukcją, może wystąpić RYZYKO POŻARU!

Programowanie czasu pracy okapu

1) Włączyć urządzenie i ustawić odpowiednią prędkość turbiny.
2) Nacisnąć przycisk Timer.
3) Za pomocą przycisków + oraz – ustawić czas pracy okapu (1 – 99 minut).
4) Na wyświetlaczu na przemian będą pojawiać się wybrana prędkość turbiny oraz czas pozostały do zakończenia pracy okapu.

Nie można zaprogramować czasu pracy dla prędkości turbo "H", ponieważ po upływie 7 minut urządzenie automatycznie przełączy się na prędkość 2.

Zabrudzenie filtrów "F"

• Jeżeli na wyświetlaczu podświetli się, zaleca się wyczyścić/umyć filtry.
• Po czyszczeniu filtrów jednocześnie dotknij (+) i (-). Po czym znak wyłączy się.

Czyszczenie filtrów

Zwolnić zapadki i wyjąć filtry z mocowań. Wkład filtra wyczyścić w zmywarce do naczyń lub poprzez namoczenie w gorącej wodxie; dopuszczalne jest stosowanie środków. Czyszczących w sprayu (zabezpieczając niemetalowe części). Po umyciu filtry dokładnie wysuszyć.

Uwaga: Niektóre środki myjące używane w zmywarkach mogą odbarwić metalową powierzchnię filtra na czarno. Nie ma to jednak wpływu na prawidłowość funkcjonowania urządzenia.

Filtry należy czyścić zależnie od stopnia zabrudzenia, jednak nie rzadziej niż raz w miesiącu. Prosimy zwrócić uwagę, że podczas gotowania tłuszcz osadza się na filtrze również gdy urządzenie nie jest włączone.

Czyszczenie obudowy

Zalecane jest mycie miękką szmatką namoczoną w ciepłej wodzie z dodatkiem mydła lub płynu do mycia naczyń. Po umyciu dokładnie wytrzeć do sucha.

Uwaga:

- Nie wolno używać metalizowanych gąbek do szorowania, proszków i mleczek szorujących

Informacje techniczne

Charakterystyka techniczna:

SPRAWDŹ TABLICZKĘ ZNAMIONOWA

WEWNĄTRZ URZĄDZENIA

Jeśli coś nie działa

Przed wezwaniem serwisu należy sprawdzić:

Problem	Prawdopodobna przyczyna	Rozwiązanie
Silnik okapu nie działa.	Kabel zasilający nie jest podłączony do sieci.	Podłączyć kabel do sieci.
	Nie ma napięcia w sieci.	Sprawdzić bezpieczniki.
Okap wibruje.Niedostateczna moc ciągu.	Filtry są zabrudzone.	Wymienić filtry węglowe.
	Zablokowany jest wylot powietrza.	Umyć filtry metalowe.
	Niedostateczny wylot powietrza	Udrożnić przewód odprowadzający
Oświetlenie nie działa.	Żarówki przepaliły się.	Kontakt z obsługąILCOS D Code: DSL-6-S-500

- I żadnych ostrych narzędzi do skrobania, np. noży, itp.

Filtr z węgla aktywnego

• Aby założyć filtry należy ustawić je zgodnie z oznaczeniami na wylotach turbiny i przekręcić zgodnie z ruchem wskazówek zegara.
• Żywotność filtrów wynosi 3 – 6 miesięcy zależnie od intensywności używania wyciągu.
• Filtrów z węgla aktywnego nie można myć lub regenerować. Zużyte należy wymienić na nowe.
• Aby zdjąć zużyte filtry postępować w odwrotnej kolejności.

Opakowanie

Powyższy symbol oznacza, że wszystkie materiały zastosowane do opakowania są nieszkodliwe dla środowiska naturalnego, w 100% nadają się do odzysku.

Po rozpakowaniu urządzenia prosimy Państwa o usunięcie elementów opakowania w sposób nie zagrażający środowisku.

Wycofanie z eksploatacji

Niniejsze urządzenie posiada oznaczenia zgodne z Dyrektywą Europejską 2012/19/EU w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Powyższy symbol umieszczony na produkcie lub na dołączonych do niego dokumentach oznacza, że ten produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego.

Urządzenie, z przeznaczeniem jego złomowania, należy zdać w odpowiednim punkcie utylizacji odpadów, w celu recyklingu komponentów elektrycznych i elektronicznych. Zapewniając prawidłowe złomowanie niniejszego urządzenia przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Dodatkowe informacje na temat utylizacji, złomowania i recyklingu opisywanego urządzenia można uzyskać w lokalnym urzędzie miasta, w miejskim przedsiębiorstwie utylizacji odpadów lub w sklepie, w którym produkt został zakupiony. Przed złomowaniem zawsze należy doprowadzić urządzenie do stanu nieprzydatności, odcinając kabel elektryczny.
