Typ urządzenia	Piekarnik do zabudowy
Źródło zasilania	Elektryczne
Klasa efektywności energetycznej	A
Pojemność	72 l
Wysokość (przód/tył)	594 mm / 576 mm
Szerokość (przód/tył)	595 mm / 559 mm
Głębokość (ogólna/do zabudowy)	569 mm / 548 mm
Głębokość z otwartymi drzwiami	1022 mm
Masa	30,2 kg
Funkcje pieczenia	Termoobieg, Termoobieg wilgotny, Grill, Turbo grill, Pizza, Górna/dolna grzałka, Grzałka dolna, Szybkie grillowanie
Oświetlenie	Żarówka halogenowa (klasa G)
System czyszczenia	Katalityczne (panele katalityczne)
Akcesoria w zestawie	Ruszt, blacha do pieczenia ciasta, głęboka blacha, prowadnice teleskopowe
Zabezpieczenia	Blokada uruchomienia, termostat bezpieczeństwa, wentylator chłodzący
Sterowanie	Chowane pokrętła, przyciski dotykowe
Wyświetlacz	Cyfrowy
Zegar	Aktualna godzina, czas trwania, minutnik
Prowadnice	Wyjmowane, teleskopowe
Drzwi	Podwójne szyby
Materiał	Emalia, stal nierdzewna

Często zadawane pytania - EOF5C70X ELECTROLUX

Jak ustawić aktualną godzinę w piekarniku Electrolux EOF5C70X?

Naciśnij kilkakrotnie przycisk ⚠️, aż zacznie migać symbol aktualnej godziny. Następnie użyj przycisków + i -, aby ustawić właściwy czas. Po upływie około 5 sekund miganie ustanie, a godzina zostanie zapisana.

Co zrobić, gdy piekarnik nie nagrzewa się?

Sprawdź, czy bezpiecznik w instalacji domowej nie zadziałał. Jeśli bezpiecznik jest sprawny, skontaktuj się z autoryzowanym centrum serwisowym. Upewnij się również, że piekarnik jest prawidłowo podłączony do zasilania.

Jak wyczyścić piekarnik z funkcją czyszczenia katalitycznego?

Ustaw funkcję Górna/dolna grzałka lub Kataliza na temperaturę 250°C na 1 godzinę. Panele katalityczne pochłoną tłuszcz. Po ostygnięciu wyczyść komorę miękką wilgotną szmatką. Nie używaj detergentów na panelach katalitycznych.

Jak wymienić żarówkę oświetlenia wewnętrznego?

Wyłącz piekarnik i odłącz go od zasilania. Odkręć szklany klosz, wyjmij starą żarówkę i załóż nową, odporną na temperaturę 300°C (halogenową). Załóż klosz. Używaj rękawic, aby nie zabrudzić żarówki tłuszczem.

Jak zdemontować drzwi piekarnika w celu czyszczenia?

Otwórz drzwi całkowicie, podnieś zatrzaski na zawiasach, aż usłyszysz kliknięcie. Przymknij drzwi do pierwszej pozycji, unieś je i pociągnij do siebie, aby wyjąć z mocowania. Połóż drzwi na stabilnej powierzchni, aby zdjąć szybę.

Dlaczego na wyświetlaczu pojawia się '12.00'?

Oznacza to przerwę w zasilaniu. Należy ustawić aktualną godzinę – naciśnij kilkakrotnie przycisk ⚠️, a następnie użyj + i -, aby ustawić czas.

Jak aktywować funkcję blokady uruchomienia (blokada dziecięca)?

Zaleca się włączenie blokady uruchomienia, aby zapobiec przypadkowemu włączeniu piekarnika przez dzieci. Aby aktywować, naciśnij i przytrzymaj przycisk ⚠️ przez kilka sekund, aż pojawi się symbol blokady. Aby dezaktywować, powtórz czynność.

Czy można używać folii aluminiowej na dnie piekarnika?

Nie. Nie kładź folii aluminiowej bezpośrednio na dnie komory, ponieważ może to uszkodzić emalię i spowodować trwałe odbarwienia. Używaj blachy do pieczenia lub głębokiej blachy.

Jak ustawić minutnik (timer) bez włączania piekarnika?

Naciśnij kilkakrotnie przycisk ⚠️, aż zacznie migać symbol ⚙️. Ustaw czas za pomocą + i -. Po 5 sekundach minutnik uruchomi się. Po upływie czasu usłyszysz sygnał dźwiękowy. Funkcja działa niezależnie od piekarnika.

Jakie akcesoria są dołączone do piekarnika?

W zestawie znajdują się: ruszt, blacha do pieczenia ciasta, głęboka blacha oraz prowadnice teleskopowe ułatwiające wyjmowanie potraw.

INSTRUKCJA OBSŁUGI EOF5C70X ELECTROLUX

PL Instrukcja obsługi | Piekarnik 127

RO Manual de utilizare | Cuptor 149

Witamy w świecie marki Electrolux! Dziękujemy za wybór naszego urządzenia.

wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA....127
2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA....129
3. INSTALACJA....132
4. OPIS URZADZENIA....134
5. PANEL STEROWANIA.... 134
6. PRZED PIERWSZYM UŻYCIEM.... 135
7. CODZIENNE UŻYTKOWANIE....135
8. FUNKCJE ZEGARA....137
9. KORZYSTANIE Z AKCESORIÓW 138
10. DODATKOWE FUNKCJE.... 139
11. WSKAZÓWKI I PORADY.... 139
12. KONSERWACJA I CZYSZCZENIE....142
13. ROZWIAZANIE PROBLEMÓW....146
14. EFEKTYWNOŚĆ ENERGETYCZNA.... 147
15. OCHRONA ŚRODOWISKA.... 148

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją produktu. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

- Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach

fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci należy pilnować, aby nie bawiły się urządzeniem.
• Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub zutylizować je w odpowiedni sposób.
• OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Dzieci i zwierzęta domowe nie powinny się zbliżać do pracującego lub stygnącego urządzenia.
• Jeśli urządzenie wyposażono w blokadę uruchomienia, zaleca się jej włączenie.
• Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

- Urządzenie jest przeznaczone wyłącznie do stosowania w kuchni.

- Urządzenie to przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.

- Urządzenie to można używać w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.

- Instalacji urządzenia i wymiany jego przewodu zasilającego może dokonać wyłącznie osoba o odpowiednich kwalifikacjach.

- Nie uruchamiać urządzenia przed zainstalowaniem go w zabudowie.

• Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych należy odłączyć urządzenie od zasilania.
• Jeśli przewód zasilający jest uszkodzony, musi go wymienić producent, autoryzowane centrum serwisowe lub inna wykwalifikowana osoba, aby zapobiec ryzyku porażenia prądem.
• OSTRZEŻENIE: Przed przystąpieniem do wymiany żarówki należy upewnić się, że urządzenie jest wyłączone, aby uniknąć porażenia prądem elektrycznym.
• OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Należy uważać, aby nie dotknąć grzałek ani powierzchni komory urządzenia.
• Do wyjmowania lub wkładania akcesoriów i naczyń należy zawsze używać rękawic kuchennych.

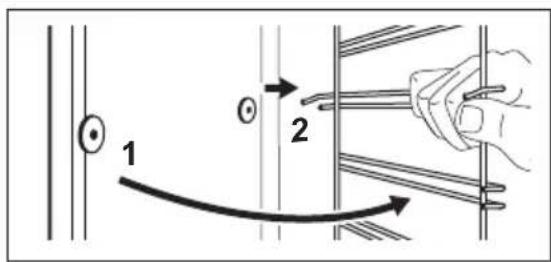

• Aby wymontować prowadnice blach, należy najpierw pociągnąć ich przednią część, a następnie odciągnąć tylną od ścianek bocznych. Zamontować prowadnice blach w odwrotnej kolejności.
• Do czyszczenia urządzenia nie wolno używać sprzętów czyszczących parą.
• Do czyszczenia szyb w drzwiach nie używać ściernych środków czyszczących ani ostrych, metalowych myjek, ponieważ mogą one porysować powierzchnię, co może skutkować pęknięciem szkła.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować i podłączyć wyłącznie wykwalifikowana osoba.

• Usunąć wszystkie elementy opakowania.
• Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Nigdy nie ciągnąć urządzenia za uchwyt.
• Zainstalować urządzenie w odpowiednim i bezpiecznym miejscu, które spełnia wymagania instalacyjne.

• Zachować minimalne odstępy od innych urządzeń i mebli.

• Przed zamontowaniem urządzenia należy sprawdzić, czy drzwi otwierają się bez oporu.

• Urządzenie wyposażono w elektryczny układ chłodzenia. Układ zasilany jest napięciem elektrycznym.

Minimalna wysokość szafki (minimalna wysokość szafki pod blatem)	590 (600) mm
Szerokość szafki 560 mm
Głębokość szafki 550 (550) mm
Wysokość przedniej części urządzenia	594 mm
Wysokość tylnej części urządzenia	576 mm
Szerokość przedniej części urządzenia	595 mm
Szerokość tylnej części urządzenia	559 mm
Głębokość urządzenia 569 mm
Głębokość części urządzenia do zabudowy	548 mm
Głębokość z otworzonymi drzwiami	1022 mm
Minimalna wielkość otworu wentylacyjnego. Otwór umieszczony na dole z tyłu	560x20 mm
Długość przewodu zasilającego Przewód jest umiejscowiony w prawym tylnym rogu	1500 mm
Wkręty mocujące 4x25 mm

2.2 Podłączenie elektryczne

OSTRZEŻENIE!

Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinien wykonać wykwalifikowany elektryk.
• Urządzenie musi być uziemione.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.

• Nie stosować rozgałęźników ani przedłużaczy.
• Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymiany przewodu zasilającego można dokonać wyłącznie w naszym autoryzowanym centrum serwisowym.
• Przewody zasilające nie mogą dotykać ani przebiegać w pobliżu drzwi urządzenia lub wnęki pod urządzeniem, zwłaszcza gdy urządzenie działa i drzwi są mocno rozgrzane.
• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.
• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.
• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.
• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.
• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego – wyjmowanych z oprawki), wyłączników różnicowoprådowych oraz styczników.
• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.
• Urządzenie wyposażono w przewód zasilający oraz wtyczkę.

Rodzaje przewodów przeznaczonych do montażu lub wymiany w krajach europejskich:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Przekrój przewodu zależy od łącznej mocy podanej na tabliczce znamionowej. Można również zapoznać się z tabelą:

Moc całkowita (W) Przekrój przewodu (mm²)

maksymalnie 1380 3x0.75

maksymalnie 2300 3x1

maksymalnie 3680 3x1.5

Przewód uziemiający (zielono-żółty) musi być o 2 cm dłuższy od brązowego przewodu fazowego i niebieskiego neutralnego

2.3 Sposób używania

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, oparzeniem, porażeniem prądem lub wybuchem.

• Nie zmieniać parametrów technicznych urządzenia.
• Upewnić się, że otwory wentylacyjne są drożne.
• Nie pozostawiać urządzenia bez nadzoru podczas pracy.
• Wyłączyć urządzenie po każdym użyciu.
• Zachować ostrożność podczas otwierania drzwi, gdy urządzenie pracuje. Może dojść do uwolnienia gorącego powietrza.
• Nie wolno obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z wodą.
• Nie naciskać na otworzone drzwi.
• Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania.
• Ostrożnie otworzyć drzwi urządzenia. Stosowanie składników zawierających alkohol może powodować zmieszanie alkoholu i powietrza.
• Podczas otwierania drzwi urządzenia nie wolno dopuszczać do kontaktu iskier lub otwartego płomienia z urządzeniem.

- Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu.

OSTRZEŻENIE!

Zagrożenie uszkodzeniem urządzenia.

- Aby zapobiec uszkodzeniu lub przebarwieniu się emalii:

– Nie umieszczac naczyń ani innych przedmiotów bezpośrednio na dnie urządzenia.

– Nie należy klaść folii aluminiowej bezpośrednio na dnie komory urządzenia.

– Nie wlewać wody bezpośrednio do gorącego urządzenia.

– Nie należy pozostawiać wilgotnych naczyń ani potraw w urządzeniu po zakończeniu pieczenia.

– Podczas wyjmowania lub wyjmowania akcesoriów należy zachować ostrożność.

– Nie umieszczac naczyń ani innych przedmiotów bezpośrednio na dnie urządzenia. – Nie należy kłaść folii aluminiowej bezpośrednio na dnie komory urządzenia. – Nie wlewać wody bezpośrednio do gorącego urządzenia. – Nie należy pozostawiać wilgotnych naczyń ani potraw w urządzeniu po zakończeniu pieczenia. – Podczas wyjmowania lub wyjmowania akcesoriów należy zachować ostrożność.

- Odbarwienie emalii lub stali nierdzewnej nie ma wpływu na działanie urządzenia.

- Do pieczenia wilgotnych ciast użyć głębokiej blachy. Soki owocowe powodują trwałe plamy.

- Należy zawsze gotować z zamkniętymi drzwiczkami urządzenia.

- Jeśli urządzenie zainstalowano za ścianką meblową (np. za drzwiami szafki), nie wolno zamykać drzwi podczas pracy urządzenia. Połączenie wysokiej temperatury i wilgoci wewnątrz zamkniętego mebla może doprowadzić do uszkodzenia urządzenia, mebla lub podłogi. Nie zamykać drzwi szafki do czasu całkowitego ostygnięcia urządzenia.

- Odbarwienie emalii lub stali nierdzewnej nie ma wpływu na działanie urządzenia. - Do pieczenia wilgotnych ciast użyć głębokiej blachy. Soki owocowe powodują trwałe plamy. - Należy zawsze gotować z zamkniętymi drzwiczkami urządzenia. - Jeśli urządzenie zainstalowano za ścianką meblową (np. za drzwiami szafki), nie wolno zamykać drzwi podczas pracy urządzenia. Połączenie wysokiej temperatury i wilgoci wewnątrz zamkniętego mebla może doprowadzić do uszkodzenia urządzenia, mebla lub podłogi. Nie zamykać drzwi szafki do czasu całkowitego ostygnięcia urządzenia.

2.4 Konserwacja i czyszczenie

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, pożarem lub uszkodzeniem urządzenia.

• Przed przystąpieniem do konserwacji należy wyłączyć urządzenie i odłączyć wtyczkę zasilania od gniazda sieciowego.

• Upewnić się, że urządzenie ostygło. Występuje zagrożenie pęknięciem szyb w drzwiach urządzenia.

• Jeśli szyba pęknie, należy ją niezwłocznie wymienić. Należy skontaktować się z autoryzowanym centrum serwisowym.

• Przy zdejmowaniu drzwi urządzenia należy zachować ostrożność. Drzwi są ciężkie!
• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.
• Urządzenie należy czyścić wilgotną miękką szmatką. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.
• Stosując aerozoł do piekarników, należy przestrzegać wskazówek dotyczących bezpieczeństwa umieszczonych na jego opakowaniu.
• Nie czyścić emalii katalitycznej przy użyciu detergentów.

2.5 Oświetlenie wewnętrzne

OSTRZEŻENIE!

Zagrożenie porażeniem prądem.

- Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są

przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

• W ten produkt wbudowano źródło światła o klasie efektywności energetycznej G.
• Używać wyłącznie żarówek tego samego typu.

2.6 Serwis

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym.
• Należy stosować wyłącznie oryginalne części zamienne.

2.7 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby uzyskać informacje dotyczące prawidłowej utylizacji produktu, należy skontaktować się z lokalnymi władzami.
• Odłączyć urządzenie od źródła zasilania.
• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.
• Wymontować zatrzask drzwi, aby uniemożliwić zamknięcie się dziecka lub zwierzęcia w urządzeniu.

3. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

3.1 Zabudowa

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

3.2 Mocowanie piekarnika do szafki

4.1 Ogólne informacje

4.2 Akcesoria

• Ruszt

Do naczyń, form do ciast, pieczeni.

- Blacha do pieczenia ciasta

Do ciast i ciasteczek.

• Głęboka blacha

1 Panel sterowania
2 Pokrętło wyboru funkcji pieczenia
3 Kontrolka/symbol zasilania
4 Wyświetlacz
5 Pokrętło sterujące (do regulacji temperatury)
6 Wskaźnik/symbol temperatury
7 Grzałka
8 Lampa
9 Wentylator
10 Prowadnice blach, wyjmowane
11 Poziomy umieszczania potraw

Do pieczenia ciasta i mięsa lub do zbierania tłuszczu.

- Prowadnice teleskopowe

Prowadnice teleskopowe ułatwiają wkładanie i wyjmowanie półek.

5. PANEL STEROWANIA

5.1 Chowane pokrętła sterujące

Aby użyć urządzenia, należy nacisnąć pokrętło. Pokrętło wysunie się.

5.2 Pola czujników/przyciski

—	Ustawianie czasu.
➊	Ustawianie funkcji zegara.
+	Ustawianie czasu.

5.3 Wyświetlacz

A. Funkcje zegara
B. Zegar

6. PRZED PIERWSZYM UŻYCIEM

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

6.1 Przed pierwszym użyciem

Podczas nagrzewania z piekarnika może wydobywać się nieprzyjemny zapach i dym. Należy zapewnić odpowiednią wentylację w pomieszczeniu.

Krok 1 Krok 2

Krok 3

Ustawianie zegara Wyczyść piekarnik Nagrzać wstępnie pusty piekarnik

1., -nacism

czas. Po upływie około 5 sekund miganie ustanie, a na wyświetlaczu będzie widoczna ustawiona aktualna godzina.

1. Wyjąć z piekarnika wszystkie akcesoria i prowadnice blach.

2. Piekarnik i akcesoria należy czyścić wyłącznie ściereczką z mikrofibry, używając ciepłej wody z łagodnym detergentem.

3. Ustawić maksymalną tempera- turę dla funkcji:
   Czas: 1 godz.

4. Ustawić maksymalną tempera- turę dla funkcji:

Czas: 15 min

1. Ustawić maksymalną tempera- turę dla funkcji:

Czas: 15 min

Wyłączyć piekarnik i zaczekać, aż ostygnie. Umieścić akcesoria i wyjmowane prowadnice blach w piekarniku.

7. CODZIENNE UŻYTKOWANIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

7.1 Jak ustawić: Funkcja pieczenia

Krok 1 Obrócić pokrętło wyboru funkcji pieczenia w celu wybrania funkcji pieczenia.

Krok 2 Obrócić pokrętło sterowania, aby wy- brać temperaturę.

Krok 3 Po zakończeniu pieczenia obrócić po- krętła w położenie wyłączenia, aby wy- łączyć piekarnik.

7.2 Funkcje pieczenia

Funkcja pie-czenia	Zastosowanie
Położenie wyłą-czenia	Urządzenie jest wyłączone.
Oświetlenie pie-karnika	Do włączania oświetlenia.
Termoobieg	Do jednoczesnego pieczenia na trzech poziomach i do suszenia żywności.Ustawić temperaturę o 20-40°C niższą od temperatury dla funkcji Górna/dolna grzałka.
Termoobieg wilgotny	Funkcja ta pozwala oszczędzać energię podczas pieczenia. Pod-czas korzystania z tej funkcji temperatura wewnątrz urządze-nia może różnic się od ustawio-nej temperatury. Może nastąpić zmniejszenie mocy grzania.Wiecej informacji można znaleźć w rozdziale „Codzienne użytko-wanie”, Uwagi dotyczące funkcji: Termoobieg wilgotny.
Grzałka dolna	Do pieczenia ciast o chrupiącym spodzie oraz do pasteryzowania żywności.
Grill	Do grillowania cienkich porcji po-traw i opiekania chleba.

Funkcja pie-czenia	Zastosowanie
Szybkie grillowa-nie	Do grillowania cienkich porcji potraw w dużych ilościach i opieka-nia chleba.
Turbo grill	Do pieczenia dużych kawałków mięsa lub drobiu z kości na jednym poziomie. Do pieczenia zapiekanek i przyrumieniania.
Funkcja Pizza	Do wypieku pizzy. Do intensywnego przyrumieniania i pieczenia potraw z chrupiącym spodem.
Górna/dolna grzał-ka / Kataliza	Do pieczenia ciasta na jednym poziomie oraz do suszenia żywności.Więcej informacji na temat czy-szczenia katalitycznego można znaleźć w rozdziale „Konserwacja i czyszczenie”.

7.3 Uwagi dotyczące funkcji: Termoobieg wilgotny

Funkcji tej użyto w celu potwierdzenia zgodności z wymogami rozporządzeń w zakresie efektywności energetycznej i ekoprojektu (zgodnie z EU 65/2014 i EU 66/2014). Testy zgodnie z normą: IEC/EN 60350-1.

Drzwi piekarnika powinny być zamknięte podczas pieczenia, tak aby działanie funkcji nie było zakłócane, a piekarnik działał z najwyższą możliwą wydajnością energetyczną.

Wskazówki dotyczące pieczenia znajdują się w rozdziale „Wskazówki i porady”, Termoobieg wilgotny. Ogólne zalecenia dotyczące oszczędzania energii znajdują się w rozdziale „Efektywność energetyczna,” Oszczędność energii.

8. FUNKCJE ZEGARA

8.1 Funkcje zegara

Funkcja zegara Zastosowanie
Aktualna godzina	Ustawianie, zmienianie lub sprawdzanie aktualnego czasu.
|→|Czas trwania	Ustawianie czasu pracy piekarnika.
Minutnik	Ustawianie czasu do odliczania. Funkcja nie ma wpływu na działanie piekarnika. Funkcję tę można włączyć w dowolnej chwili – również wtedy, gdy piekarnik jest wyłączony.

8.2 Jak ustawić: Funkcje zegara

Jak ustawić: Aktualna godzina

J – miga po podłączeniu piekarnika do zasilania, po przerwie w zasilaniu lub gdy zegar nie jest ustawiony.

+, — nacisnąć, aby ustawić czas.Po upływie około 5 sekund miganie ustanie, a na wyświetlaczu będzie widoczna ustawiona aktualna godzina.

Jak zmienić: Aktualna godzina
Krok 1	⚠️ – nacisnąć kilkakrotnie, aby zmienić aktualną godzinę. ⏻ zacznie migać.
Krok 2	+ , – nacisnąć, aby ustawić czas.Po upływie około 5 sekund miganie ustanie, a na wyświetlaczu będzie widoczna ustawiona aktual- na godzina.

Jak ustawić: Czas trwania
Krok 1 Ustawić funkcję i temperaturę piekarnika.
Krok 2	⚠️ – nacisnąć kilkakrotnie. |→| – zacznie migać.
Krok 3	+ , – nacisnąć, aby ustawić czas.Na wyświetlaczu widoczne jest wskazanie: |→| |→| – zacznie migać po upływie ustawionego czasu. Rozlegnie się sygnał dźwiękowy i piekarnik wyłączyć się.
Krok 4 Nacisnąć dowolny przycisk, aby wyłączyć sygnał.
Krok 5 Obrócić pokrętła w położenie wyłączenia.
Jak ustawić: Minutnik
Krok 1	⚠️ — nacisnąć kilkakrotnie. ⚙️ zacznie migać.
Krok 2	+ , — nacisnąć, aby ustawić czas.Po upływie 5 sekund funkcja uruchomi się automatycznie.Po upływie ustawionego czasu rozlegnie się sygnał dźwiękowy.
Krok 3	Nacisnąć dowolny przycisk, aby wyłączyć sygnał.
Krok 4	Obrócić pokrętła w położenie wyłączenia.

Jak anulować: Funkcje zegara

Krok 1	1 – nacisnąć kilkakrotnie, aż symbol funkcji zegara zacznie migać.
Krok 2	Nacisnąć i przytrzymać: .Funkcja zegara wyłączyć się po kilku sekundach.

9. KORZYSTANIE Z AKCESORIÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

9.1 Wkładanie akcesoriów

Niewielki występ na górze ma na celu zapewnienie większego bezpieczeństwa.

Wgłębienia zapobiegają również przewróceniu. Wysoka krawędź wokół rusztu zapobiega zsuwaniu się naczyń z rusztu.

Ruszt:

Wsunąć ruszt między prowadnice jednego z poziomów umieszczania potraw i upewnić się, że nóżki są skierowane w dół.

Blacha do pieczenia ciasta / Głęboka blacha: Wsunąć blachę między prowadnice blachy.

10.1 Wentylator chłodzący

Podczas pracy urządzenia wentylator chłodzący włącza się automatycznie, aby utrzymać niską temperaturę powierzchni urządzenia. Po wyłączeniu urządzenia wentylator chłodzący może nadal pracować do momentu ostygnięcia urządzenia.

10.2 Termostat bezpieczeństwa

Nieprawidłowe działanie piekarnika lub uszkodzone podzespoły mogą spowodować

niebezpieczne przegrzanie urządzenia. Aby temu zapobiec, piekarnik wyposażono w termostat bezpieczeństwa, który w razie potrzeby wyłącza zasilanie. Po obniżeniu temperatury piekarnik automatycznie włączy się ponownie.

11. WSKAZÓWKI I PORADY

i

Patrz rozdział dotyczący bezpieczeństwa.

11.1 Zalecenia dotyczące pieczenia

Potrawy można umieszczać w piekarniku na pięciu poziomach.

Poziomy półek liczone są od dna piekarnika.

Ten piekarnik może piec inaczej, niż Twój poprzedni piekarnik.

Pieczenie ciast

Nie otwierać drzwi piekarnika przed upływem 34 ustawionego czasu pieczenia.

Korzystając jednocześnie z dwóch blach do pieczenia należy pozostawić jeden pusty poziom pomiędzy nimi.

Gotowanie mięsa i ryb

Do pieczenia bardzo tłustych potraw należy używać głębokiej blachy, aby zapobiec powstawaniu trwałych plam w piekarniku.

Przed porcjowaniem pozostawić mięso na ok. 15 minut, aby sok nie wyciekał.

Aby zapobiec zbyt dużej ilości dymu w piekarniku podczas pieczenia, należy włać nieco wody do głębokiej blachy do pieczenia. Aby zapobiec powstawaniu dymu, należy za każdym razem dodawać wodę po wyschnięciu.

Czas pieczenia

Czas pieczenia zależy od rodzaju potrawy, jej konsystencji i objętości.

Początkowo należy monitorować wydajność pieczenia. Znajdź najlepsze ustawienia (stopień temperatury, czas gotowania itp.) dla swoich naczyń, przepisów i ilości podczas korzystania z tego urządzenia.

11.2 Termoobieg wilgotny – zalecane akcesoria

Należy używać używać naczyń i pojemników w ciemnym kolorze o matowej powierzchni. Pochłaniają one lepiej ciepło niż naczynia w jasnym kolorze o błyszczącej powierzchni.

W ciemnym kolorze, matowa średnica: 28 cm

W ciemnym kolorze, matowa średnica: 26 cm

Ceramiczne średnica: 8 cm, wysokość: 5 cm

W ciemnym kolorze, mato- wa średnica: 28 cm

11.3 Termoobieg wilgotny

Aby uzyskać najlepsze efekty, należy przestrzegać zaleceń z poniższej tabeli.

		(°C) (min)
Słodkie bułki, 12 szt. blacha do pieczenia ciasta lub głęboka blacha		175 3 40 - 50
Bułki, 9 szt. blacha do pieczenia ciasta lub głęboka blacha		180 2 35 - 45
Pizza, mrożona, 0,35 kg	ruszt 180 2 45 - 55
Rolada szwajcarska blacha do pieczenia ciasta lub głęboka blacha		170 2 30 - 40
Brownie blacha do pieczenia ciasta lub głęboka blacha		170 2 45 - 50
Suflet, 6 szt. ceramiczne kokilki na ruszcie 190 3 45 - 55
Biszkoptowy spód tar-ty	forma do tarty na ruszcie 180 2 35 - 45
Biszkopt królowej Wiktorii	naczynie do pieczenia na ruszcie	170 2 35 - 50
Gotowana ryba, 0,3 kg	blacha do pieczenia ciasta lub głęboka blacha	180 2 35 - 45
Cała ryba, 0,2 kg blacha do pieczenia ciasta lub głęboka blacha		180 3 25 - 35
Filet z ryby, 0,3 kg blacha do pieczenia pizzy na ruszcie		170 3 30 - 40
Mięso z wody, 0,25 kg	blacha do pieczenia ciasta lub głęboka blacha	180 3 35 - 45

		(°C) (min)
Szaszlyk, 0,5 kg blacha do pieczenia ciasta lub głęboka blacha		180 3 40 - 50
Ciastka, 16 szt. blacha do pieczenia ciasta lub głęboka blacha		150 2 30 - 45
Makaroniki, 20 szt. blacha do pieczenia ciasta lub głęboka blacha		180 2 45 - 55
Babeczki, 12 szt. blacha do pieczenia ciasta lub głęboka blacha		170 2 30 - 40
Ciasto pikantne, 16 szt.	blacha do pieczenia ciasta lub głęboka blacha	170 2 35 - 45
Kruche ciasteczka, 20 szt.	blacha do pieczenia ciasta lub głęboka blacha	150 2 40 - 50
Tartletki, 8 szt. blacha do pieczenia ciasta lub głęboka blacha		170 2 30 - 40
Warzywa, z wody, 0,4 kg	blacha do pieczenia ciasta lub głęboka blacha	180 2 35 - 45
Omlet wegetariański blacha do pieczenia pizzy na ruszcie		180 3 35 - 45
Warzywa śródziemnomorskie, 0,7 kg	blacha do pieczenia ciasta lub głęboka blacha	180 4 35 - 45

11.4 Informacja dla instytucji wykonujących testy

Testy zgodne z normą IEC 60350-1.

				(°C) (min)
Ciastka, 20 sztuk na blasze	Górna/dolna grzałka	Blacha do pieczenia ciasta	3 170 20 - 35 -
Ciastka, 20 sztuk na blasze	Termoobieg Blacha do pieczenia ciasta		3 150 - 160 20 - 35 -
Ciastka, 20 sztuk na blasze	Termoobieg Blacha do pieczenia ciasta		2 i 4 150 - 160 20 - 35 -
Szarlotka, 2 foremki ∅20 cm	Górna/dolna grzałka	Ruszt 2 180 70 - 90 -
Szarlotka, 2 foremki ∅20 cm	Termoobieg Ruszt 2 160 70 - 90 -
(°C) (min)
Beztłuszczowy biszkopt, fo-remka do ciasta ∅ 26 cm	Górna/dolnagrzałka	Ruszt 2 170 40 - 50 Nagrzewać wstępnie				piekarnik przez 10 min
Beztłuszczowy biszkopt, fo-remka do ciasta ∅ 26 cm	Termoobieg Ruszt 2 160 40 - 50 Nagrzewać wstępnie					piekarnik przez 10 min
Beztłuszczowy biszkopt, fo-remka do ciasta ∅ 26 cm	Termoobieg Ruszt 2 i 4 160 40 - 60 Nagrzewać wstępnie					piekarnik przez 10 min
Bułka maślana	Termoobieg Blacha dopieczeniaciasta	3 140 - 150 20 - 40 -
Bułka maślana	Termoobieg Blacha dopieczeniaciasta	2 i 4 140 - 150 25 - 45 -
Bułka maślana	Górna/dolnagrzałka	Blacha dopieczeniaciasta	3 140 - 150 25 - 45 -
Tosty, 4-6 szt.	Grill Ruszt 4 maks. 1 - 5 Nagrzewać wstępnie					piekarnik przez 10 min
Burger wo-towy, 6 sztuk, 0,6 kg	Grill Ruszt, ocie-kacz	4 maks. 20 - 30 Umieścić ruszt na				czwartym poziomie, aociekacz na trzecimpoziomie piekarnika.Obrócić produkt w po-towie czasu gotowa-nia.Nagrzewać wstępniepiekarnik przez 10 min

12. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

12.1 Uwagi dotyczące czyszczenia

Środki czyszczą- ce

Przód urządzenia należy czyścić tylko ściereczką z mikrofibry zwilżoną ciepła wodą z łagodnym detergentem. Wyczyścić i sprawdzić uszczelkę drzwi wokół obramowania komory.

Użyć roztworu czyszczącego, aby wyczyścić metalowe powierzchnie.

Usunąć plamy za pomocą łagodnego detergentu. Nie stosować go na powłokę katalityczną.

Codzienne użytkowanie

Czyścić komorę po każdym użyciu. Nagromadzenie się tłuszczu lub innych zabrudzeń może skutkować pożarem.

Wewnątrz urządzenia lub na szybach drzwi może skrapłać się para wodna. Aby ograniczyć zjawisko skrapłania się pary wodnej, należy uruchamiać urządzenie na 10 minut przed rozpoczęciem pieczenia. Nie pozostawiać gotowych potraw w urządzeniu na dłużej niż 20 minut. Po każdym użyciu należy osuszyć komorę tylko ściereczką z mikrofibry.

Akcesoria

Po każdym użyciu należy wyczyścić wszystkie akcesoria i pozostawić do wyschnięcia. Do czyszczenia należy użyć tylko ściereczki zwilżonej ciepłą wodą z dodatkiem łagodnego detergentu. Nie myć akcesoriów w zmywarce.

Do czyszczenia akcesoriów z powłoką zapobiegającą przywieraniu nie należy używać ściernych środków czyszczących ani przedmiotów o ostrych krawędziach.

12.2 Sposób wyjmowania: Prowadnice blach / panele katalityczne

Wyjąć prowadnice blach/panele katalityczne, aby wyczyścić piekarnik.

Krok 1 Wyłączyć piekarnik i zaczekać, aż os-tygnie.

Krok 2 Odciągnąć przednią część prowadnic blach od bocznej ścianki. Przytrzymać na miejscu tylną część wsporników i panelu katalitycznego. Panele katalityczne nie są przymocowane do ścianek piekarnika. Mogą one wypaść podczas wyjmowania prowadnic blach.

Krok 3 Odciągnąć tylną część prowadnic blach od bocznej ścianki i wyjąć je w całości.

Krok 4 Zamontować wsporniki postępując w odwrotnej kolejności. Kołki ustalające na prowadnicach teleskopowych muszą być skierowane do przodu.

12.3 Obsługa urządzenia: Czyszczenie katalityczne

W komorze znajdują się panele katalityczne. Panele katalityczne pochłaniają tłuszcz podczas katalizy.

Plamy lub odbarwienia powłoki katalitycznej nie mają wpływu na działanie funkcji czyszczenia.

Przed czyszczeniem katalitycznym

Wyłączyć piekarnik i zaczekać, aż ostygnie.

Wyjąć z piekarnika wszystkie akcesoria .

Umyć dno piekarnika i wewnętrzną szybę drzwi miękką ściereczką zwilżoną ciepłą wodą z dodatkiem ła-godnego detergentu.

Czyszczenie piekarnika z wykorzystaniem funkcji czyszczenia katalitycznego

Krok 1 Krok 2 Krok 3

Wybrać funkcję i temperaturę pie-karnika: -250^ Czas trwania: 1 godz.

Po zakończeniu czyszczenia obrócić pokrętło wyboru funkcji piekarnika w po-lożenie wyłączenia.

Gdy piekarnik ostygnie, wyczyść komorę miękką wilgotną szmatką.

12.4 Sposób demontażu i montażu: Drzwi

W drzwiach piekarnika są dwie szyby. Drzwi i wewnętrzne szyby można wymontować w celu ich wyczyszczenia. Przed przystąpieniem do demontażu szyb należy zapoznać się z instrukcją „Zdejmowanie i zakładanie drzwi”.

UWAGA!

Nie używać piekarnika bez szyb.

Krok 1 Całkowicie otworzyć drzwi i chwycić oba za- wiasy.

Krok 2 Podnieść i pociągnąć zatrzaski, aż słyszalne będzie kliknięcie.

Krok 3 Przymknąć drzwi piekarnika, ustawiając je w pierwszej pozycji otworzenia. Następnie unosząc i pociągając drzwi do siebie, wyjąć je z mocowania.

Krok 4 Położyć drzwi na stabilnej powierzchni.

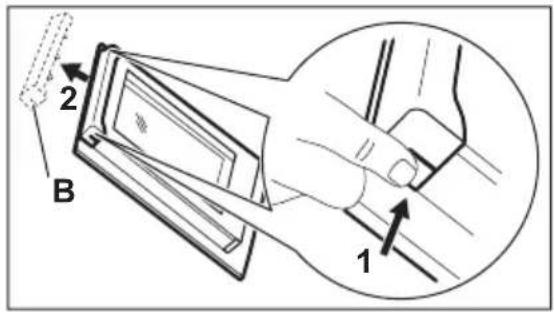

Krok 5 Chwycić listwę drzwi (B) za górną krawędź drzwi po obu stronach i nacisnąć do środka, aby zwolnić zatrzaski.

Krok 6 Pociągnąć listwę drzwi do przodu, aby ją zdjąć.

Krok 7 Chwycić szybę drzwi za górną krawędź i ostrożnie wyjąć ją. Upewnić się, że szyba całkowicie wysunie się z prowadnic.

Krok 8 Umyć szyby wodą z płynem do mycia naczyń. Ostrożnie osuszyć szyby. Nie należy myć szyb w zmywarce.

Krok 9 Po wyczyszczeniu zamontować szybę i drzwi piekarnika.

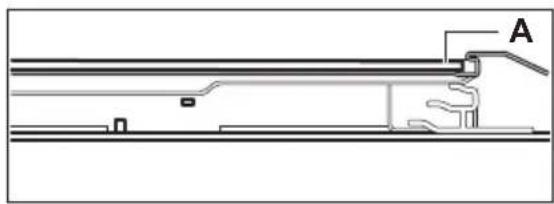

Jeśli drzwi są zainstalowane prawidłowo, podczas zamykania zatrzasków słychać kliknięcie.

Strefa pokryta sitodrukiem musi być zwrócona w kierunku wewnętrznej strony drzwi. Należy sprawdzić, czy po zamontowaniu powierzchnia obramowania szyby w miejscach nadruku nie jest szorstka w dotyku.

Zamontować prawidłowo listwę drzwi (powinno było słyszalne kliknięcie).

Upewnić się, że wewnętrzna szyba jest prawidłowo zamontowana w gniazdach.

12.5 Sposób wymiany: Oświetlenie

OSTRZEŻENIE!

Zagrożenie porażeniem prądem.

Żarówka może być gorąca.

Aby uniknąć zabrudzenia żarówki halogenowej tłuszczem, należy chwytać ją przez szmatkę.

Przed wymianą żarówki oświetlenia:

Krok 1 Krok 2 Krok 3
Wyłączyć piekarnik. Odczekać, aż piekarnik ostygnie.	Odłączyć piekarnik od zasilania. Umieścić ściereczkę na dnie komo-ry.

Tylne oświetlenie

Krok 1 Obrócić szklany klosz, aby go zdjąć.

Krok 2 Wyczyścić szklany klosz.

Krok 3 Wymienić żarówkę na nową, odporną na temperaturę 300 °C.

Krok 4 Założyć szklany klosz.

13. ROZWIAZANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

13.1 Co zrobić, gdy...

W przypadkach nieuwzględnionych w tabeli należy skontaktować się z autoryzowanym centrum serwisowym.

Problem Sprawdzić, czy...

Piekarnik nie nagrzewa się.	Zadziałał bezpiecznik.
Uszczelka drzwi jest uszkodzona.	Nie używać piekarnika. Skontaktować się z auto-ryzowanym centrum serwisowym.
Na wyświetlaczu widoczne jest wskazanie „12.00”.	Nastąpiła przerwa w zasi-laniu. Ustawianie aktual-nej godziny

Problem Sprawdzić, czy...

Oświetlenie nie działa. Żarówka oświetlenia jest przepalona.

13.2 Dane serwisowe

Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub z autoryzowanym punktem serwisowym.

Dane niezbędne dla serwisu znajdują się na tabliczce znamionowej. Tabliczka znamionowa znajduje się na przedniej ramie komory urządzenia. Nie usuwaj tabliczki znamionowej z komory piekarnika.

Zalecamy zapisanie w tym miejscu danych:

Model (MOD.)

Numer produktu (PNC)

Numer seryjny (S.N.)

14. EFEKTYWNOŚĆ ENERGETYCZNA

14.1 Informacje o produkcie i karta informacyjna produktu zgodnie z przepisami UE dotyczącymi ekoprojektu i etykiet sprawności energetycznej

Nazwa dostawcy Electrolux
Dane identyfikacyjne modelu EOF5C70X 949496947
Wskaźnik efektywności energetycznej 95.3
Klasa sprawności energetycznej A
Zużycie energii przy standardowym obciążeniu, tryb konwencjonal-ny	0.95 kWh/cykl
Zużycie energii przy standardowym obciążeniu, tryb wymuszonej wentylacji	0.81 kWh/cykl
Liczba komór 1
Źródła ciepła Elektryczność
Pojemność 72 l
Rodzaj piekarnika Piekarnik do zabudowy
Masa 30.2 kg

EN 60350-1 – Elektryczny sprzęt do gotowania do użytku domowego -- Część 1: Elektryczne kuchnie, piekarniki, piekarniki parowe i grille – Metody pomiaru wydajności.

14.2 Oszczędzanie energii

Urządzenie wyposażono w funkcje umożliwiające oszczędzanie energii podczas codziennego pieczenia.

Upewnij się, że drzwi urządzenia są zamknięte podczas jego pracy. Nie otwieraj zbyt często drzwi podczas pieczenia. Dbać, aby uszczelka drzwi była czysta i prawidłowo umieszczona.

Korzystanie z metalowych naczyń pozwala oszczędzać energię.

Gdy nie jest to konieczne, nie należy wstępnie nagrzewać urządzenia przed rozpoczęciem pieczenia.

Przygotowując kilka potraw, należy w miarę możliwości skracać przerwy między ich pieczeniem.

Pieczenie z termoobiegiem

Jeśli to możliwe, w celu oszczędzania energii należy korzystać z funkcji termoobiegu.

Ciepło resztkowe

Gdy pieczenie przekracza 30 min, należy zmniejszyć temperaturę urządzenia do minimum na 3-10 min przed zakończeniem pieczenia. Dzięki ciepłu resztkowemu wewnątrz urządzenia potrawy będą się nadal piec.

Używać ciepła resztkowego do podgrzewania innych potraw.

Podtrzymywanie temperatury potraw

Wybrać najniższe możliwe ustawienie temperatury, aby wykorzystać ciepło resztkowe i podtrzymać temperaturę potrawy.

Termoobieg wilgotny

Funkcja zapewnia oszczędność energii podczas pieczenia.

15. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie.

Nie wolno wyrzucać urządzeń oznaczonych symbolem Kazem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.
