EOF5C70X - Ahju ELECTROLUX - Tasuta kasutusjuhend

Seadme tüüp	Sisseehitatav ahi
Toiteallikas	Elektriline
Energiatõhususe klass	A
Maht	72 l
Kõrgus (ees/taga)	594 mm / 576 mm
Laius (ees/taga)	595 mm / 559 mm
Sügavus (üldine/sisseehitatud)	569 mm / 548 mm
Sügavus avatud uste korral	1022 mm
Kaal	30,2 kg
Küpsetusfunktsioonid	Termotsirkulatsioon, Niiske termotsirkulatsioon, Grill, Turbogrill, Pizza, Ülemine/alumine küttekeha, Alumine küttekeha, Kiire grillimine
Valgustus	Halogeenlamp (klass G)
Puhastussüsteem	Katalüütiline (katalüütilised paneelid)
Komplektis olevad tarvikud	Rest, koogivormi küpsetusplaat, sügav küpsetusplaat, teleskoopsiinid
Turvafunktsioonid	Käivitamise lukustus, ohutustermostaat, jahutusventilaator
Juhtimine	Sissetõmmatavad nupud, puutenupud
Ekraan	Digitaalne
Kell	Praegune kellaaeg, kestus, taimer
Siinid	Eemaldatavad, teleskoopsed
Uks	Topeltklaas
Materjal	Email, roostevaba teras

Korduma kippuvad küsimused - EOF5C70X ELECTROLUX

Kuidas seada praegust kellaaega Electrolux EOF5C70X ahjus?

Vajutage korduvalt nuppu ⚠️, kuni praeguse kellaaja sümbol hakkab vilkuma. Seejärel kasutage nuppe + ja - õige aja seadmiseks. Umbes 5 sekundi pärast lakkab vilkumine ja kellaaeg salvestatakse.

Mida teha, kui ahi ei kuumene?

Kontrollige, kas koduvõrgu kaitselüliti pole rakendunud. Kui kaitselüliti on töökorras, võtke ühendust volitatud teeninduskeskusega. Veenduge ka, et ahi on korralikult toitevõrku ühendatud.

Kuidas puhastada katalüütilise puhastusfunktsiooniga ahju?

Seadke funktsioon Ülemine/alumine küttekeha või Katalüüs temperatuurile 250°C 1 tunniks. Katalüütilised paneelid imavad rasva. Pärast jahtumist puhastage kamber pehme niiske lapiga. Ärge kasutage katalüütilistel paneelidel pesuaineid.

Kuidas vahetada sisevalgustuse pirni?

Lülitage ahi välja ja ühendage see vooluvõrgust lahti. Keerake klaasist kate lahti, eemaldage vana pirn ja pange uus, mis talub temperatuuri 300°C (halogeen). Pange kate tagasi. Kasutage kindaid, et pirn ei määrduks rasvaga.

Kuidas eemaldada ahju uks puhastamiseks?

Avage uks täielikult, tõstke hingedel olevad lukud seni, kuni kuulete klõpsatust. Sulgege uks esimesse asendisse, tõstke seda ja tõmmake enda poole, et see kinnitusest eemaldada. Asetage uks stabiilsele pinnale klaasi eemaldamiseks.

Miks kuvatakse ekraanil '12.00'?

See tähendab voolukatkestust. Tuleb seada praegune kellaaeg – vajutage korduvalt nuppu ⚠️ ja seejärel kasutage + ja - aja määramiseks.

Kuidas aktiveerida käivitamise lukustuse funktsioon (lapselukk)?

Soovitatav on lülitada sisse käivitamise lukustus, et vältida ahju juhuslikku sisselülitamist laste poolt. Aktiveerimiseks vajutage ja hoidke nuppu ⚠️ mõne sekundi jooksul, kuni ilmub lukustussümbol. Deaktiveerimiseks korrake toimingut.

Kas ahju põhjas võib kasutada alumiiniumfooliumi?

Ei. Ärge asetage alumiiniumfooliumi otse kambri põhjale, kuna see võib kahjustada emaili ja põhjustada püsivaid värvimuutusi. Kasutage küpsetusplaati või sügavat küpsetusplaati.

Kuidas seada taimerit ilma ahju sisse lülitamata?

Vajutage korduvalt nuppu ⚠️, kuni sümbol ⚙️ hakkab vilkuma. Seadke aeg nuppude + ja - abil. 5 sekundi pärast käivitub taimer. Aja möödudes kostab helisignaal. Funktsioon töötab ahjust sõltumatult.

Millised tarvikud on ahjuga kaasas?

Komplektis on: rest, koogivormi küpsetusplaat, sügav küpsetusplaat ja teleskoopsiinid, mis hõlbustavad toitude väljavõtmist.

KASUTUSJUHEND EOF5C70X ELECTROLUX

Tere tulemast Electroluxi kasutajate hulka! Aitäh, et valisite meie seadme.

nõuandeid, brošüüre, tõrkeotsingu, remondi- ja hooldusteavet:

www.electrolux.com/support

Jäetakse öigus teha muutusi.

SISUKORD

1. OHUTUSINFO......44
2. OHUTUSJUHISED....46
3. PAIGALDAMINE....48
4. TOOTE KIRJELDUS....50
5. JUHTPANEEL....51
6. ENNE ESMAKORDSET KASUTAMIST....51
7. IGAPÄEVANE KASUTAMINE....52
8. KELLA FUNKTSIOONID....53
9. TARVIKUTE KASUTAMINE....54
10. LISAFUNKTSIOONID....55
11. VIHJEID JA NÄPUNÄITEID....55
12. PUHASTUS JA HOOLDUS....58
13. VEAOTSING....62
14. ENERGIATÕHUSUS....62
15. JÄÄTMEKÄITLUS....63

1. ⚠OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või väärast kasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

1.1 Laste ja haavatavate inimeste turvalisus

- Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte. Lapsed vanuses kuni 8 aastat ning raske või väga keerulise

puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida.

• Tuleb jälgida, et lapsed ei mängiks seadmega ega.
• Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt.
  • HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Hoidke lapsed ning lemmikloomad töötavast ja jahtuvast seadmest eemal.
• Kui seadmel on olemas laste ohutusseade, tuleks see sisse lülitada.
• Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldustoiminguid läbi viia.

1.2 Üldine ohutus

• See seade on ette nähtud ainult toidu valmistamiseks.
• See seade on ettenähtud kasutamiseks kodumajapidamise siseruumides.
• Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutusruumides, kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormusi.
• Seadme paigaldamine ja toitekaablit vahetamine on lubatud ainult kvalifitseeritud elektrikule!
• Ärge kasutage seadet enne, kui see on köögimööblisse sisse ehitatud.
• Enne mis tahes hooldustöid ühendage seade vooluvõrgust lahti.
• Kui toitejuhe on kahjustatud, laske see elektriohutuse tagamiseks välja vahetada tootja, selle volitatud hoolduskeskuse või vastavat kvalifikatsiooni omava isiku poolt.
  • HOIATUS: Elektrilöögi tekkimise vältimiseks veenduge, et seade on enne lambi vahetamist välja lülitatud.

• HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Tuleb olla ettevaatlik, et vältida kütteelementide või pinna puudutamist seadme sisemuses.
- Tarvikute või ahjunõude eemaldamiseks või sisestamiseks kasutage alati ahjukindaid.
- Ahjuriiuli tugede eemaldamiseks tömmake esmalt riiulitoe esiots ja seejärel tagumine ots külgseina küljest lahti. Asetage ahjuresti toed tagasi vastupidises järjekorras.
- Årge kasutage seadme puhastamiseks aurupuhastit.
- Ärge kasutage klaasukse puhastamiseks abrasiivpuhastusvahendid või teravad metallkaabitsad, sest need võivad klaasi pinda kriimustada, mille tagajärjel võib see puruneda.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Seadet tohib paigaldada ainult kvalifitseeritud tehnik.

• Eemaldage köik pakkematerjalid.
• Kahjustatud seadet ei tohi paigaldada ega kasutada.
• Järgige seadmega kaasasolevaid paigaldusjuhiseid.
• Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.
• Ärge tömmake seadet käepidemest.
• Paigaldage seade ohutusse ja sobivasse kohta, mis vastab paigaldusnõuetele.
• Tagage minimaalne kaugus muudest seadmetest ja mööbliesemetest.
• Enne seadme paigaldamist kontrollige, kas seadme uks avaneb takistusteta.
• Seade on varustatud elektrilise jahutussüsteemiga. See tuleb ühendada elektritoitesüsteemiga.

Kapi minimaalne körgus

590 (600) mm

(tööpinna all asuva kapi minimaalne körgus)

Kapi laius 560 mm

Kapi sügavus 550 (550) mm

Seadme esiosa körgus 594 mm

Seadme tagaosa körgus 576 mm

Seadme tagaosa laius 559 mm

Seadme sügavus 569 mm

Sisseehitatud seadme sü- gavus 548 mm

Sügavus avatud uksega 1022 mm

Ventilatsiooniava minimaal- 560x20 mm ne suurus. Ava asub põhja tagumises osas

Toitejuhtme pikkus. Juhe 1500 mm asub tagumisel küljel pa- rempoolses nurgas

Kinnituskruvid 4x25 mm

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht.

• Kõik elektriühendused peab teostama kvalifitseeritud elektrik.

• Seade peab olema maandatud.

• Kontrollige, kas andmeplaadil olevad elektriandmed vastavad teie kohaliku vooluvõrgu näitajatele.

• Kasutage alati nõuetekohaselt paigaldatud elektriohutut pistikupesa.
• Årge kasutage mitmikpistikuid ega pikenduskaableid.
• Veenduge, et te ei vigastaks toitepistikut ega -juhet. Kui seadme toitekaabel tuleb välja vahetada, siis pöörduge meie hoolduskeskusse.
• Jälgige, et toitejuhe ei puutuks vastu seadme ust ega oleks uksele lähedal või seadme all olevas nišis, eriti siis, kui seade töötab või uks on kuum.
• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada.
• Ühendage toitepistik seinakontakti alles pärast paigalduse lõpuleviimist. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.
• Kui seinakontakt logiseb, ärge pange sinna toitepistikut.
• Seadet vooluvõrgust eemaldades ärge tömmake toitekaablist. Võtke alati kinni pistikust.
• Kasutage ainult õigeid isolatsiooniseadiseid: kaitselüliteid, kaitsmeid (keermega kaitsmed tuleb pesast eemaldada), maalekkevoolu kaitsmeid ja kontaktoreid.
• Seadme ühendus vooluvõrguga tuleb varustada mitmepooluselise isolatsiooniseadisega. Isolatsiooniseadise lahutatud kontaktide vahemik peab olema vähemalt 3 mm.
• Seadmega kaasnevad toitekaabel ja toitepistik.

Kaablitüübid, mis sobivad paigaldamiseks või asendamiseks Euroopas:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Kaabli ristlõike pindala peab vastama andmesildil näidatud koguvõimsusele. Vt ka tabelit:

Koguvõimsus (W) Kaabli ristlõige (mm²)

max 1380 3x0.75

Koguvõimsus (W) Kaabli ristlõige (mm²)

max 2300 3x1

max 3680 3x1.5

Maandusjuhe (roheline/kollane kaabel) peab olema 2 cm pikem kui pruun faasijuhe ja sinine neutraaljuhe.

2.3 Kasutamine

HOIATUS!

Vigastuse, põletuse, elektrilöögi või plahvatuse oht!

• Ärge muutke seadme tehnilisi omadusi.
• Veenduge, et ventilatsiooniavad pole kinni.
• Ärge jätke töötavat seadet järelvalveta.
• Deaktiveerige seade iga kord pärast kasutamist.
• Olge seadme töötamise ajal ukse avamisega ettevaatlik. Kuum öhk vöib vabaneda.
• Årge kasutage seadet märgade kätega ega veega kokku puutudes.
• Ärge avaldage avatud uksele survet.
• Ärge kasutage seadet töö- ega hoiupinnana.
• Avage seadme uks ettevaatlikult. Koostisosade kasutamine koos alkoholiga võib tekitada alkoholi ja õhu segu.
• Årge laske ukse avamisel sädemetel ega lahtisel leegil seadmega kokku puutuda.
• Årge pange tuleohtlikke või tuleohtliku ainega märgunud esemeid seadmesse, selle lähedusse ega peale.

HOIATUS!

Seadme kahjustamise oht.

• Emailkihi kahjustamise või värvimuutuse ärahoidmiseks:
  – ärge pange ahjunõusid ega muid esemeid otse seadme põhjale.
  – ärge asetage alumiiniumfooliumit vahetult seadme sisemuse põhjale.
  – ärge pange vett vahetult kuuma seadmesse.

– ärge hoidke pärast küpsetamise löpetamist seadmes niiskeid nõusid ja toitu. – olge lisavarustuse eemaldamisel või paigaldamisel ettevaatlik.

• Emaili või roostevaba terase värvi muutumine ei mõjuta seadme tööd kuidagi.
• Mahlasemate kookide puhul kasutage sügavat vormi. Puuviljamahlad tekitavad plekke, mis võivad olla püsivad.
• Valmistage toitu alati suletud ahjuuksega.
• Kui seade paigaldatakse köögimööbli paneeli (nt ukse) taha, siis jälgige, et seadme töötamise ajal oleks uks alati lahti. Vastasel korral vöib kinnise mööblipaneeli taha kogunev niiskus kahjustada nii seadet, mööblit kui ka pörandat. Ärge sulgege paneeli vöi ust, enne kui seade pole pärast kasutamist täielikult maha jahtunud.

2.4 Puhastus ja hooldus

HOIATUS!

Kehavigastuse, tulekahju või seadme kahjustamise oht.

• Enne hooldustoiminguid lülitage seade välja ja lahutage toitepistik pistikupesast.
• Veenduge, et seade on maha jahtunud. Klaaspaneelid võivad puruneda.
• Kui ukse klaaspaneeli tekib mõra, tuleb see kohe välja vahetada. Pöörduge volitatud hoolduskeskusse.
• Olge ukse seadme küljest eemaldamisel ettevaatlik. Uks on raske!
• Puhastage seadet regulaarselt, et vältida pinnamaterjali kahjustumist.

• Puhastage seadet pehme niiske lapiga. Kasutage ainult neutraalseid pesuaineid. Ärge kasutage abrasiivseid vahendeid, küürimiskäsnu, lahusteid ega metallesemeid.

• Ahjupihusti kasutamisel järgige pakendil olevaid ohutusjuhiseid.

• Ärge puhastage katalüütilist emaili pesuainega.

2.5 Sisevalgustus

HOIATUS!

Elektrilöögi oht.

- Teave selles seadmes olevate lampide ja eraldi müüdavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.

• Toode sisaldab energiatõhususe klassi G valgusallikat.
• Kasutage ainult samasuguste näitajatega lampe.

2.6 Hooldus

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega.
• Kasutage ainult originaalvaruosi.

2.7 Körvaldamine

HOIATUS!

Vigastus- või lämbumisoht.

• Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.
• Eemaldage seade vooluvõrgust.
• Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.
• Eemaldage uksesulgur, et vältida laste või lemmikloomade seadmesse lõksu jäämist.

3. PAIGALDAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

3.1 Sisseehitamine

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

Küpsetusnõudele, koogivormidele, praadidele.

- Küpsetusplaat

Kookide ja küpsiste jaoks.

- Grill-/küpsetuspann

1 Juhtpaneel
2 Küpsetusrežiimide nupp
3 Toite tuli/sümbol
4 Ekraan
5 Temperatuuri juhtnupp
6 Temperatuuri indikaator/sümbol
7 Kuumutuselement
8 lamp
9 Ventilaator
10 Riiulitugi, eemaldatav
11 Riiuli asendid

Küpsetamiseks ja röstimiseks või pannina rasva kogumiseks.

- Teleskoopsiinid

Teleskoopsiinid võimaldavad reste hõlpsamalt sisestada ja eemaldada.

5. JUHTPANEEL

5.1 Sisselükatavad nupud

Seadme kasutamiseks vajutage nuppu. Nupp tuleb välja.

5.2 Sensorväljad / nupud

—	Kellaaja määramiseks.
💡	Kella funktsiooni määramiseks.
+	Kellaaja määramiseks.

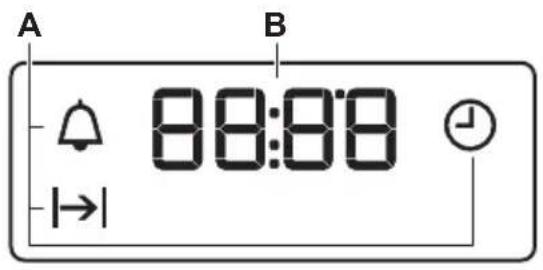

5.3 Ekraan

A. Kella funktsioonid
B. Taimer

6. ENNE ESMAKORDSET KASUTAMIST

HOIATUS!

Vt ohutust käsitlevaid peatükke.

6.1 Enne esmakordset kasutamist

Eelkuumutuse ajal võib ahjust tulla lõhna ja suitsu. Veenduge, et ruum on hästi ventileeritud.

1. samm 2. samm

3. samm

Seadke kell öigeks Puhastage ahi Eelkuumutage tühja ahju

1. , -vajutage aja seadmis- seks. Umbes 5 sekundi pärast vilkumine lakkab ja ekraanil ku- vatakse aeg.

2. Eemaldage ahjust köik tarvikud ja eemaldatavad restitoed.

3. Puhastage ahju ja tarvikuid ainult mikrokiudlapi, sooja vee ning pehmetoimelise pesuvahendiga.

4. Seadke maksimumtemperatuur funktsioonile: □ Aeg: 1 h.

5. Seadke maksimumtemperatuur funktsioonile: Aeg: 15 min.

6. Seadke maksimumtemperatuur funktsioonile: Aeg: 15 min.

Lülitage ahi välja ja oodake, kuni see on jahtunud. Pange tarvikud ja eemaldatavad restitoed ahju.

7. IGAPÄEVANE KASUTAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

7.1 Kuidas seadistada: Küpsetusrežiim

1. samm Ahjufunktsiooni valimiseks keerake ah- jufunktsioonide nuppu.
2. samm Temperatuuri.
3. samm Pärast küpsetamise löppu keerake nu- pud väljas-asendisse, et ahi välja lülita- da.

Valgusti sisselülitamiseks.

Pöördõhk

Küpsetamiseks korraga kuni kolmel tasandil ja toidu kuivatami-seks.

Seadke temperatuur 20–40 °C madalamaks kui funktsiooniga Tavapärane küpsetamine.

Küpsetusre- žiim

Kasutamine

Niiske küpsetus pöördõhuga

Funktsioon küpsetamise ajal energia säästmiseks. Selle funktsiooni kasutamisel võib seadme sisemine temperatuur erineda valitud temperatuurist. Kuumutusvõimsus võib väheneda. Lisateavet leiate jaotisest "Igapäevane kasutamine", Märkused: Niiske küpsetus pöördõhuga.

Alumine kuumutus

Krõbeda põhjaga kookide küpsetamiseks ja toidu hoidistamiseks.

Grill

Õhemate toidupalade grillimi- seks ja leiva röstimiseks.

Kiirgrill

Suuremas koguses öhemate toiduainete grillimiseks ja leiva röstimiseks.

Turbogrill

Kontidega suurte liha- või linnuli-hatükkide röstimiseks ühel riulitasandil. Gratäänide valmistamiseks ja pruunistamiseks.

Pitsa funktsioon

Pitsa küpsetamiseks. Intensiiv-seks pruunistamiseks ja krõbeda põhja saavutamiseks.

Küpsetusre- žiim

Kasutamine

Tavapärane küp- setamine / Kata- lüüs

Ühel ahjutasandil küpsetamiseks ja röstimiseks. Vt jaotist "Hooldus ja puhastus", kust leiate lisateavet katalüütilise puhastuse kohta.

7.3 Märkused: Niiske küpsetus pöördöhuga

Seda funktsiooni kasutati energiaklassi ja ökodisaini nõuete järgimiseks (vastavalt EU

65/2014 ja EU 66/2014). Testid vastavalt standardile: IEC/EN 60350-1.

Ahjuuks peab küpsetamise ajal olema suletud, et vältida kasutatava funktsiooni katkestamist ja tagada ahju töötamine võimalikult suure energiatõhususega.

Küpsetusjuhiste leidmiseks vt peatükki "Nõuandeid ja näpunäiteid", Niiske küpsetus pöördõhuga. Üldisi energiasäästusoovitusi vt jaotisest „Energiatõhusus“, Energia säästmine.

8. KELLA FUNKTSIOONID

8.1 Kella funktsioonid

Kellafunktsioon Rakendus

Kellaaeg	Kellaaja määramiseks, muutmiseks või kontrollimiseks.
|→|Kestus	Ahju tööaja kestuse määramiseks.
Minutilugeja	Pöördloenduse seadistamiseks See funktsioon ei möjuta ahju tööd. Saate funktsiooni valida igal ajal, ka siis, kui ahi on välja lülitatud.

8.2 Kuidas seadistada: Kella funktsioonid

Kuidas seadistada: Kellaaeg

- vilgub, kui ühendate ahju elektrivörku, kui on olnud elektrikatkestus või kui taimer pole seatud.

+,- vajutage aja seadmiseks. Umbes 5 sekundi pärast vilkumine lakkab ja ekraanil kuvatakse aeg.

1. samm ⏻ – vajutage korduvalt kellaaja muutmiseks. ⏻ hakkab vilkuma.

2. samm +, - vajutage aja seadmiseks. Umbes 5 sekundi pärast vilkumine lakkab ja ekraanil kuvatakse aeg.

1. samm Seadke ahju funktsioon ja temperatuur.

Kuidas seadistada: Kestus
2. samm	1 - vajutage korduvalt. |→| hakkab vilkuma.
3. samm	+, — vajutage, et valida kestus.Näidikul kuvatakse: |→| |→| – vilgub, kui seatud aeg lõpeb. Kõlab helisignaal ja ahi lülitub välja.
4. samm Kasutage suvalist nuppu, et signaal välja lülitada.
5. samm Keerake nupud väljas-asendisse.
Kuidas seadistada: Minutilugeja
1. samm	1 - vajutage korduvalt. ♘ hakkab vilkuma.
2. samm	+, — vajutage aja seadmiseks.Funktsioon käivitub automaatselt 5 sekundi pärast.Kui valitud aeg saab täis, kostab helisignaal.
3. samm Kasutage suvalist nuppu, et signaal välja lülitada.
4. samm Keerake nupud väljas-asendisse.
Kuidas tühistada: Kella funktsioonid
1. samm	1 - vajutage korduvalt, kuni kellafunktsiooni sümbol hakkab vilkuma.
2. samm	Vajutage ja hoidke all: —Kellafunktsioon lülitub möne sekundi pärast välja.

9. TARVIKUTE KASUTAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

9.1 Tarvikute sisestamine

Väike ülaosas asuv sälk suurendab turvalisust. Sälgud kujutavad endast ka

libisemisvastast abinõud. Kõrged servad aitavad ära hoida ahjunõude restilt mahalibisemist.

Traatrest:

Lükake rest ahjuriuli toe juhtsoontele ja jälgige, et restikumerused oleksid allpool.

Lükake ahjurest riiuliraami juhtsoonte vahele.

Seadme töö ajal lülitub jahutusventilaator automaatselt sisse, et hoida seadme pinnad jahedana. Kui lülitate seadme välja, siis jätkab jahutusventilaator töötamist kuni seadme mahajahtumiseni.

10.2 Turvatermostaat

Ahju vale kasutamine või katkised osad võivad põhjustada ohtlikku ülekuumenemist. Selle ärahoidmiseks on ahjul olemas ohutustermostaat, mis katkestab toitevarustuse. Ahi lülitub uuesti automaatselt sisse, kui temperatuur on langenud.

11. VIHJEID JA NÄPUNÄITEID

Vt ohutust käsitlevaid peatükke.

11.1 Soovitused söögivalmistamiseks

Ahjus on viis tasandit.

Ahjutasandeid loetakse altpoolt üles.

Teie ahi võib küpsetada või praadida erinevalt teie eelmisest ahjust.

Kookide küpsetamine

Ärge avage ahjuust enne, kui 3/4 toiduvalmistamisajast on möödunud.

Kui kasutate korraga kaht küpsetusplaati, jätke nende vahele üks tasand tühjaks.

Kasutage väga rasvase toidu korral sügavat panni, et ahjule ei tekiks plekke, mis vöivad olla püsivad.

Enne lahtilõikamist laske lihal ligikaudu 15 minutit seista, et mahlad välja ei nõrguks.

Liigse suitsu vältimiseks ahjus praadimise ajal lisage sügavale pannile veidi vett. Suitsu kondenseerumise vältimiseks lisage vett, niipea kui see on kuivanud.

Toiduvalmistamisajad

Toiduvalmistamisajad sõltuvad toidu tüübist, konsistentsist ja mahust.

Algul jälgige toiduvalmistamise ajal ahju tööd Leidke selle seadme kasutamisel oma toiduvalmistamisnõude, retseptide ja koguste kohta parimad seadistused (kuumuse seadistus, toiduvalmistamisaeg jne).

11.2 Niiske küpsetus pöördöhuga – soovitatavad lisatarvikud

Kasutage tumedaid ja mittepeegeldava pinnaga nõusid. Need tömbavad kuumust paremini sisse kui heledad ja peegelduvad pinnad.

Tume, mittepeegelduv 28 cm läbimõõduga

Tume, mittepeegelduv 26 cm läbimõõduga

Portsjoninõu

Keraamiline 8 cm läbimõõduga, 5 cm kõrged

Tume, mittepeegelduv 28 cm läbimõõduga

11.3 Niiske küpsetus pöördõhuga

Parimate tulemuste saamiseks järgige alltoodud tabelis olevaid soovitusi.

(°C) (min)

Magusad rullid, 12 tükki

küpsetusplaat või rasvapann 175 3 40 - 50

Rullid, 9 tükki küpsetusplaat või rasvapann 180 2 35 - 45

Pitsa, külmutatud, ahjurest 180 2 45 - 55 0,35 kg

Rullbiskviit küpsetusplaat või rasvapann 170 2 30 - 40

Šokolaadikook küpsetusplaat või rasvapann 170 2 45 - 50

Suflee, 6 tükki keraamilised ahjuvormid traa- trestil 190 3 45 - 55

Biskviittaignast põhi pirukavorm traatrestil 180 2 35 - 45

Victoria võileib ahjuvorm ahjurestil 170 2 35 - 50

Pošeeritud kala, 0,3 kg küpsetusplaat või rasvapann 180 2 35 - 45

Terve kala, 0,2 kg küpsetusplaat või rasvapann 180 3 25 - 35

		(°C) (min)
Kalafilee, 0,3 kg pitsaplaat traatrestil 170 3 30 - 40
Pošeeritud liha, 0,25 kg	küpsetusplaat või rasvapann 180 3 35 - 45
Šašlõkk, 0,5 kg	küpsetusplaat või rasvapann 180 3 40 - 50
Küpsised, 16 tükki	küpsetusplaat või rasvapann 150 2 30 - 45
Makroonid, 20 tükki	küpsetusplaat või rasvapann 180 2 45 - 55
Muffinid, 12 tükki	küpsetusplaat või rasvapann 170 2 30 - 40
Soolased kondiitritoo-ted, 16 tükki	küpsetusplaat või rasvapann 170 2 35 - 45
Muretaignaküpsised, 20 tükki	küpsetusplaat või rasvapann 150 2 40 - 50
Koogikesed, 8 tükki	küpsetusplaat või rasvapann 170 2 30 - 40
Köögiviljad, pošeeritud, 0,4 kg	küpsetusplaat või rasvapann 180 2 35 - 45
Vegan-omlett pitsaplaat	traatrestil 180 3 35 - 45
Vahemerepärased köögiviljad, 0,7 kg	küpsetusplaat või rasvapann 180 4 35 - 45

11.4 Teave katseasutustele

Testid vastavalt standardile IEC 60350-1.

				(°C) (min)
Väikesed koogid, 20 tk plaadil	Tavapärane küpsetamine	Küpsetus-plaat	3 170 20 - 35 -
Väikesed koogid, 20 tk plaadil	Pöördõhk Küpsetus-plaat		3 150 - 160 20 - 35 -
Väikesed koogid, 20 tk plaadil	Pöördõhk Küpsetus-plaat		2 ja 4 150 - 160 20 - 35 -
Öunakook, 2 vormis ∅ 20 cm	Tavapärane küpsetamine	Traatrest 2 180 70 - 90 -
Öunakook, 2 vormis ∅ 20 cm	Pöördõhk Traatrest 2 160 70 - 90 -

		(°C) (min)
Rasvatu biskviit-kook, ∅26 cm koo-givorm	Tavapärane küpsetamine	Traatrest 2 170 40 - 50 Eelkuumutage ahju 10	min.
Rasvatu biskviit-kook, ∅26 cm koo-givorm	Pöördõhk Traatrest 2 160 40 - 50 Eelkuumutage ahju 10		min.
Rasvatu biskviit-kook, ∅26 cm koo-givorm	Pöördõhk Traatrest 2 ja 4 160 40 - 60 Eelkuumutage ahju 10		min.
Liivaküpsi-sed	Pöördõhk Küpsetus-plaat	3 140 - 150 20 - 40 -
Liivaküpsi-sed	Pöördõhk Küpsetus-plaat	2 ja 4 140 - 150 25 - 45 -
Liivaküpsi-sed	Tavapärane küpsetamine	Küpsetus-plaat	3 140 - 150 25 - 45 -
Röstleib/-sai, 4-6 tk	Grill Traatrest 4 max 1 - 5 Eelkuumutage ahju 10		min.
Veiselihaburger, 6 tükki, 0,6 kg	Grill Traatrest, rasvapann	4 max 20 - 30 Pange ahjurest neljan-	dale ahjutasandile ja rasvapann kolmandale tasandile. Keerake toi-tu poole küpsetusaja möödumisel.Eelkuumutage ahju 10 min.

12. PUHASTUS JA HOOLDUS

HOIATUS!

Vt ohutust käsitlevaid peatükke.

12.1 Märkused puhastamise kohta

Puhastusvahen- did

Puhastage seadme esikülge ainult mikrokiudlapi, sooja vee ning pehmetoimelise pesuvahendiga. Kontrollige ja puhastage ahjuõõnsuse raami ümber olevat tihendit.

Metallpindadel kasutage puhastusvahendi lahust.

Plekkide eemaldamiseks kasutage pehmetoimelist puhastusvahendit. Ärge kasutage seda katalüütilisel pinnal.

Igapäevane kasu- tamine

Puhastage ahi pärast igakordset kasutamist. Toidujääkide kogunemine võib kaasa tuua süt- timise.

Niiskus võib kondenseeruda seadmesse või selle klaaspaneelidele. Kondenseerumise vähendamiseks laske seadmel enne küpsetamist 10 minutit töötada. Ärge jätke toitu seadmesse kauemaks seisma kui 20 minutit. Kuivatage pärast kasutamist seadme sisemus ainult mikrokiudlapiga.

Lisatarvikud

Pärast igat kasutuskorda puhastage köik ahju tarvikud ja laske neil kuivada. Kasutage ainult mikrokiudlappi sooja vee ja örna puhastusvahendiga. Ärge peske tarvikuid nõudepesumasinas.

Ärge puhastage mittenakkuva pinnaga tarvikuid abrasiivse puhastusvahendi või teravate esemetega.

12.2 Kuidas eemaldada: restitoed / katalüutilised paneelid

Ahju puhastamiseks eemaldage restitoed / katalüutilised paneelid.

1. samm Lülitage ahi välja ja oodake, kuni see on jahtunud.
2. samm Tömmake ahjuriuli tugede esiosa külgseina küljest lahti. Hoidke restitugede tagaosa ja katalüütilist paneeli paigal. Katalüütilised paneelid ei ole ahjuseina küljes kinni. Restitugede eemaldamisel võivad need välja kukkuda.
3. samm Tömmake ahjuresti toe tagaosa külgseina küljest lahti ja eemaldage.
4. samm Asetage ahjuresti toed tagasi vastupidises järjekorras. Teleskoopsiinidel olevad kinnitustihv-tid peavad olema suunatud ettepoole.

12.3 Kuidas kasutada: Katalüütiline puhastus

Ahjuõõnsuses asuvad katalüutilised paneelid. Katalüüsipaneelid imavad katalüüsi käigus rasva.

Katalüütilise kihi laigud või värvimuutused ei avalda mõju puhastamisele.

Enne katalüütilist puhastust

Lülitage ahi välja ja oodake, kuni see on jahtunud.

Eemaldage kõik tarvikud. Puhastage ahjupõhja ja sisemist uk-seklaasi sooja vee, pehmetoimelise nõudepesuvahendi ja pehme lapiga.

Ahju puhastamine katalüütilisel meetodil

Valige ahju funktsioon ja ahju tem-

Pärast puhastamist keerake ahjufunkt- sioonide nupp väljas-asendisse.

Kui ahi on jahtunud, puhastage sisemust niiske ja pehme lapiga.

12.4 Kuidas eemaldada ja paigaldada: uks

Ahjuuksel on kaks klaaspaneeli. Puhastamiseks saate ahjuukse ja sisemised klaaspaneelid eemaldada. Enne klaaspaneelide eemaldamist lugege tähelepanelikult läbi terve peatükk "Ukse eemaldamine ja paigaldamine".

ETTEVAATUST!

Ärge kasutage ahju ilma klaaspaneelideta.

1. samm Avage uks täielikult ja hoidke mölemast uksehingest kinni.

1. samm Tõstke ja tömmake sulguritest, kuni need lahti klõpsatavad.

1. samm Sulgege ahjuuks poole peale esimeses avatud asendis. Seejärel tõstke ja tömmake ust, et see oma kohalt eemaldada.

2. samm Asetage uks pehmele ja tasasele pinnale.

1. samm Vajutage ukse ülemises servas olevat ukse-liistu (B) kummaltki küljelt sissepoole, et klamberkinnitus vabastada.

2. samm Eemaldamiseks tömmake ukseliistu ettepoo-le.

3. samm Võtke kinni ukse klaaspaneeli ülemisest servast ja tömmake see ettevaatlikult välja. Jälgige, et klaas libiseks hoidikutest täielikult välja.

1. samm Puhastage klaaspaneele seebi ja veega. Kuivatage klaaspaneele ettevaatlikult. Ärge peske klaaspaneele nõudepesumasinas.

2. samm Pärast puhastamist paigutage klaaspaneel ja ahjuuks tagasi oma kohale.

Kui uks on õigesti paigaldatud, kuulete sulgurite kinnitamisel klõpsatust.

Tükimustriga piirkond peab asuma ukse sisekülje suunas. Pärast paigaldamist veenduge, et klaaspaneeli raami pind ei oleks trükimustriga piirkonnas puudutades kare.

Ukseliistu õigel paigaldamisel kostab klõps.

Veenduge, et sisemised klaaspaneelid on paigaldatud oma kohale õigesti.

Lamp võib olla kuum.

Lülitage ahi välja. Oodake, kuni ahi on jahtunud.

Eemaldage ahi vooluvõrgust. Pange ahju põhjale riie.

Tagumine lamp

1. samm Klaaskatte eemaldamiseks keerake seda.
2. samm Puhastage klaaskate.
3. samm Asendage lamp sobiva 300 °C taluva kuumakindla lambiga.
4. samm Paigaldage klaaskate.

13. VEAOTSING

HOIATUS!

Vt ohutust käsitlevaid peatükke.

13.1 Mida teha, kui...

Tabelis loetlemata variantide puhul pöörduge volitatud teeninduskeskuse poole.

Probleem Kontrollige, kas:

Ahi ei kuumene. Kaitse on vallandunud.

Uksetihend on katki. Ärge kasutage ahju. Võt-ke ühendust volitatud tee-ninduskeskusega.

Ekraanil kuvatakse„12.00“

Toimus elektrikatkestus.Seadke kellaaeg.

Probleem Kontrollige, kas:

Lamp ei tööta. Lamp on läbi põlenud.

13.2 Hooldusandmed

Kui te ei suuda probleemile ise lahendust leida, siis võtke ühendust edasimüüja või teeninduskeskusega.

Vajalikud teeninduskeskuse andmed leiate andmesildilt. Andmesildi leiate seadme sisepinna esiraamilt. Ärge andmesilti seadme sisemusest eemaldage.

Soovitame kirjutada andmed siia:

Mudel (MOD.) ....

Tootenumber (PNC) ....

Seerianumber (S.N.) ....

14. ENERGIATÕHUSUS

14.1 Tooteteave ja tooteteabe leht vastavalt EL-i ökodisaini ja energiamärgistuse eeskirjadele

Energiatõhususe klass A

Energiatarve standardse koormusega, tavarežiim 0.95 kWh/tsükkel

Energiatarve standardse koormusega, ventilaatoriga režiim 0.81 kWh/tsükkel

Kambrite arv 1

Soojusallikas Elekter

Helitugevus 72 I

Ahju tüüp Integreeritud ahi

Mass 30.2 kg

IEC/EN 60350-1 – Kodumajapidamises kasutatavad elektrilised toiduvalmistusseadmed – 1. osa: Pliidid, ahjud, auruahjud ja grillid – Efektiivsuse mõõtmise meetodid.

14.2 Energia kokkuhoid

Seadmel on omadused, mis aitavad säästa energiat igapäevasel toiduvalmistamisel.

Veenduge, et seadme töötamise ajal on seadme uks korralikult kinni. Ärge küpsetamise ajal seadme ust liiga tihti avage. Jälgige, et uksetihend oleks puhas ja korralikult omal kohal.

Energia kokkuhoiu tagamiseks kasutage metallnõusid.

Kui võimalik, ärge eelkuumutage seadet enne küpsetamist.

Kui valmistate järjest mitu küpsetist, püüdke need ahju panna võimalikult lühikeste vahedega.

Küpsetamine pöördöhuga

Võimalusel kasutage energia kokkuhoiuks pöördõhuga küpsetusrežiime.

Jääkkuumus

Kui küpsetusaeg on pikem kui 30 minutit, vähendage vähemalt 3 –10 minutit enne küpsetusaja löppu seadme temperatuuri. Seadme sees oleva jääkkuumuse abil küpsemine jätkub.

Muude toitude soojendamiseks kasutage jääkkuumust.

Toidu soojashoidmine

Jääkkuumuse kasutamiseks ja toidu soojashoidmiseks valige madalaim võimalik temperatuur.

Niiske küpsetus pöördöhuga

Funktsioon, mis säästab küpsetamise ajal energiat.

15. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud

seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.
