LC457CA60/02 - Okap SIEMENS - Bezpłatna instrukcja obsługi

Marka	Siemens
Model	LC457CA60/02
Typ produktu	Okap kuchenny
Tryb pracy	Powietrze wywiewane lub obiegowe (z filtrem węglowym)
Wymiary (ok.)	60 x 50 x 40 cm (szer. x gł. x wys.)
Masa netto (ok.)	15 kg
Zasilanie elektryczne	220-240 V, 50 Hz
Liczba prędkości	4 prędkości + tryb intensywny (10 min)
Typ filtra tłuszczowego	Filtr metalowy, zmywalny w zmywarce
Typ filtra węglowego	Wymienny filtr węglowy (co roku)
Oświetlenie	2 żarówki halogenowe 12 V / 20 W max (trzonek G4)
Sterowanie	Przyciski z sygnałem dźwiękowym potwierdzenia
Wskaźnik nasycenia	Dla filtrów tłuszczowych i węglowych (alarm dźwiękowy i wizualny)
Funkcja dalszej pracy	Praca przez 10 min na wybranej prędkości, a następnie automatyczne wyłączenie
Bezpieczeństwo	Automatyczne wyłączenie trybu intensywnego po 10 min; instrukcje dotyczące kuchenek gazowych
Czyszczenie filtrów tłuszczowych	Co miesiąc (1-2 godziny gotowania dziennie)
Wymiana filtra węglowego	Około raz w roku
Typ żarówki	Halogen 12 V, 20 W max, G4
Dostępność części zamiennych	Poprzez serwis Siemens
Gwarancja	Zgodnie z warunkami w karcie serwisowej

Często zadawane pytania - LC457CA60/02 SIEMENS

Jak czyścić metalowe filtry tłuszczowe?

Metalowe filtry tłuszczowe czyści się w zmywarce lub ręcznie. Przy czyszczeniu ręcznym namocz je w bardzo gorącej wodzie z dodatkiem płynu do mycia naczyń, następnie wyszoruj, wypłucz i osusz. Nie używaj agresywnych detergentów (kwasów ani zasad).

Kiedy należy wymienić filtr węglowy?

Przy normalnej eksploatacji (1-2 godziny dziennie) filtr węglowy należy wymieniać około raz w roku. Używaj wyłącznie oryginalnego filtra Siemens, aby zapewnić optymalną pracę.

Co zrobić, jeśli przyciski okapu nie reagują?

Odłącz okap od gniazdka (lub wyłącz bezpiecznik) na około minutę, a następnie podłącz ponownie. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak ustawić wskaźnik nasycenia po zmianie trybu pracy?

Po przejściu z trybu wywiewu na tryb obiegu (lub odwrotnie) należy zmienić ustawienie wskaźnika nasycenia. Zapoznaj się z instrukcją montażu, aby poznać procedurę.

Jak wymienić żarówkę halogenową?

Wyłącz zasilanie. Delikatnie wyjmij żarówkę śrubokrętem. Zastąp ją żarówką halogenową 12 V, 20 W max, trzonek G4. Do manipulacji użyj czystej chusteczki. Włącz zasilanie.

Czy okap może pracować bez filtra węglowego?

Tak, ale tylko w trybie wywiewu (wypuszczanie na zewnątrz). W trybie obiegu filtr węglowy jest niezbędny do pochłaniania zapachów.

Dlaczego zapala się wskaźnik nasycenia i słychać sygnał dźwiękowy?

Oznacza to, że filtry tłuszczowe lub filtr węglowy są nasycone. Wyczyść filtry tłuszczowe lub wymień filtr węglowy. Aby wyłączyć sygnał, wyłącz wentylator.

Której prędkości użyć do intensywnego gotowania?

Użyj trybu intensywnego (najwyższa prędkość) do gotowania, które wytwarza dużo pary lub zapachów. Okap automatycznie powraca do poprzedniej prędkości po 10 minutach.

Jak aktywować funkcję dalszej pracy wentylatora?

Naciśnij przycisk 1: wentylator będzie pracował przez 10 minut z aktualną prędkością, a następnie automatycznie się wyłączy. Wyświetli się migająca kropka.

Co zrobić w przypadku wyświetlenia symbolu błędu (np. ℒ lub innego)?

Zapoznaj się z sekcją „Filtr i konserwacja” w instrukcji. Jeśli problem nie ustąpi, odłącz okap na minutę i podłącz ponownie. W razie potrzeby skontaktuj się z serwisem.

INSTRUKCJA OBSŁUGI LC457CA60/02 SIEMENS

Funkcjonowanie podczas odprowadzania powietrza:

Wentylator okapu pochłania parę powstającą podczas gotowania oraz odprowadza ją na zewnątrz przez filtr antytłuszczowy. Filtr antytłuszczowy zatrzymuje tłuste składniki pary powstałej podczas gotowania. Kuchnia pozostaje wolna od tłuszczu i brzydkich zapachów.

Podczas odprowadzania powietrza przez okap przy jednoczesnym działaniu komina (jak np. urządzenia ogrzewające na gaz, olej palny czy też węgiel, ogrzewacze wody o stałym przepływie, ogrzewacze) konieczne jest zapewnienie odpowiedniego dopływu powietrza, które jest niezbędne do paleniska przy spalaniu.

Działanie niestanowiące zagrożenia jest możliwe, jeśli w pomieszczeniu, w którym znajduje się palenisko, nie przekracza się podciśnienia 4 Pa (0,04 mbar).

Osiąga się to, zapewniając stały dopływ powietrza niezbędnego do spalania przez niezamykające się otwory, np. otwory w drzwiach czy oknach, w kombinacji ze skrzynkami ściennymi, dostarczającymi / odprowadzającymi powietrze, czy też z innymi środkami technicznymi, takimi jak wzajemne wypieranie się i tym podobne.

Jeśli doprowadzane powietrze nie jest wystarczające, istnieje niebezpieczeństwo zatrucia się powracającymi spalonymi gazami.

Skrzynka ścienna doprowadzająca / odprowadzająca powietrze nie gwarantuje zachowania dopuszczalnych wartości.

Uwaga: Przy szacowaniu należy wziąć pod uwagę zawsze całkowity bilans napowietrzenia pomieszczenia. Ta reguła nie odnosi się do działania urządzeń kuchennych, np. paneli kuchennych czy kuchenek gazowych. Jeśli okap jest wykorzystywany w celu recyrkulacji powietrza - z filtrem na węgiel aktywny - to użycie jest dozwolone bez limitu.

Funkcjonowanie podczas recyrkulacji powietrza:

W tym celu jest niezbędne zainstalowanie filtra na węgiel aktywny (patrz rozdział "Filtry i utrzymanie").

Można zakupić u specjalnego dostawcy kompletny zestaw montażowy oraz wymienne filtry.

Wirnik okapu pochłania opary powstałe podczas gotowania, odprowadza je przez filtr tłuszczowy i filtr na węgiel aktywny, a następnie oczyszczone powietrze na nowo doprowadza do kuchni. Filtr tłuszczowy zatrzymuje tłuste składniki pary powstałej podczas gotowania. Filtr na węgiel aktywny wychwytuje brzydkie zapachy.

Jeżeli nie zamontuje się filtra na węgiel aktywny, nie mogą być wychwycone brzydkie zapachy powstałe podczas gotowania.

Pierwsze użycie:

Ta instrukcja obsługi jest przewidziana dla różnych wersji urządzenia. Możliwe, że zostały opisane pojedyncze szczegóły działania, które nie dotyczą Waszego urządzenia. Ten okap jest zgodny z obowiązującymi normami bezpieczeństwa.

Naprawy mogą być dokonywane tylko przez wyspecjalizowany personel.

Naprawy niewykonane jak należy mogą stanowić poważne niebezpieczeństwo dla użytkownika.

• Przed użyciem nowego urządzenia dokładnie zapoznaj się z instrukcją obsługi. Zawiera ona ważne informacje dotyczące Waszego bezpieczeństwa, a także użytkowania i utrzymania urządzenia. Instrukcje obsługi i montażu należy zachować w dobrym stanie dla ewentualnego, kolejnego właściciela.

To urządzenie posiada oznaczenia zgodności z dyrektywą europejską 2002/96/CE w dziedzinie urządzeń elektrycznych i elektronicznych (waste electrical and electronic equipment - WEEE).

Ta dyrektywa określa zasady zbycia i recyklingu urządzeń wycofanych z użycia obowiązujące na całym terenie Unii Europejskiej.

Kuchenki gazowe / Palniki gazowe

Nie używać wszystkich palników jednocześnie na największym ogniu przy dłuższym czasie (max. 15 minut), w przeciwnym razie istnieje niebezpieczeństwo oparzenia się przy dotknięciu powierzchni obudowy oraz uszkodzeń samego okapu. Przy użyciu okapu nad kuchenką gazową, w przypadku jednoczesnego użycia trzech lub więcej palników, okap musi być ustawiony na największą moc pochłaniania. Należy wziąć pod uwagę, że duży palnik z mocą większą niż 5 kW (Wok) odpowiada mocy dwóch palników gazowych.

Nie należy nigdy używać palnika gazowego bez postawionych na nim naczyń. Uregulować ogień w taki sposób, aby nie wydostawał się poza obręb naczynia.

Zasady bezpieczeństwa

Nie opalać potraw pod okapem. Niebezpieczeństwo zapalenia się filtra tłuszczowego w pobliżu ognia. Palniki muszą być zawsze przykryte garnkami. Dozwolone jest tylko ograniczone użycie okapu (patrz Rozdział "Instrukcje montażu") dla kuchni opalanych paliwem stałym (węgiel, drewno i tym podobne). Jeżeli urządzenie jest uszkodzone, nie należy go używać. Podłączenie i uruchomienie powinny odbywać się w obecności personelu technicznego. A jeśli kabel zasilający urządzenia zostanie uszkodzony, w celu uniknięcia zagrożenia musi być wymieniony przez serwis techniczny producenta lub przez inną osobę wyspecjalizowaną. Opakowanie należy zbyć zgodnie z obowiązującymi normami (patrz rozdział "Instrukcje montażu"). Ten okap jest przeznaczony wyłącznie do użytku domowego. Należy używać okapu jedynie z wszystkimi wkręconymi żarówkami. Spalone żarówki muszą być natychmiast wymienione w celu uniknięcia przeciążenia innych żarówek. Nie używać nigdy okapu bez filtra tłuszczowego. Rozgrzany tłuszcz czy olej może łatwo się zapalić. Dlatego też potrawy gotowane na tłuszczu czy oleju, np. frytki, należy przygotowywać pod stałą kontrolą.

Przed pierwszym użyciem należy dokładnie oczyścić okap. Nie pozwalać dzieciom na zabawy z okapem.

Dzieci i dorośli nie mogą nigdy używać urządzenia bez nadzoru w razie gdy:

• nie są w stanie z punktu widzenia fizycznego, czuciowego lub mentalnego,
• brakuje im znajomości i doświadczenia niezbędnego do poprawnego i bezpiecznego użycia urządzenia.

Aby wyeliminować w najefektywniejszy sposób opary przy gotowaniu:

Włączyć okap na początku gotowania. Wyłączyć okap dopiero po kilku minutach od zakończenia gotowania.

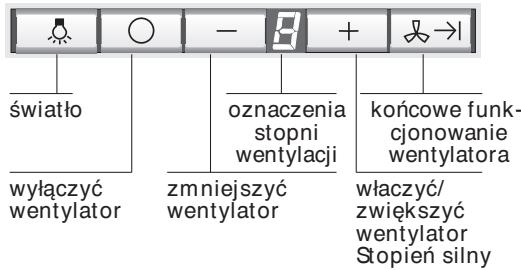

Sygnał akustyczny:

Przy naciśnięciu guzika słychać potwierdzający sygnał akustyczny.

Włączyć wentylator:

Nacisnąć guzik +

Ustawić pożądaną moc pochłaniania:

Nacisnąć guzik +. Zwiększenie o jeden stopień. Nacisnąć guzik - Zmniejszenie o jeden stopień.

Włączyć wentylator:

Nacisnąć guzik 0. Po chwili oznaczenie znika.

Lub też:

Nacisnąć guzik - aż wentylator się wyłączy. Po chwili oznaczenie znika.

Stopień silny:

Przy stopniu silnym osiąga się największą moc. Ta wskazana jest na krótki czas działania.

Nacisnąć guzik + kilka razy, do momentu pojawienia się oznaczenia P. Jeśli stopień silny nie zostaje wyłączony ręcznie, po 10 minutach wentylator automatycznie zmniejsza stopień.

Końcowe funkcjonowanie wentylatora:

Nacisnąć guzik

Wentylator działa jeszcze przez 10 minut w stopniu f, w tym czasie na wyświetlaczu miga punkt. Następnie wentylator wyłącza się automatycznie.

Oświetlenie:

Oświetlenie może być użyte zawsze, także wtedy, kiedy wentylator jest wyłączony.

Filtr tłuszczowy:

W celu zatrzymania tłustych składników pary powstałej przy gotowaniu, używa się metalowych filtrów do tłuszczy.

Ściany filtra zbudowane są z niepalnego materiału.

Uwaga:

Z powodu ciągłego nasycenia osadzającymi się tłuszczami, możliwość zapalenia się wzrasta, a funkcjonowanie okapu może zmniejszyć swą wydajność.

Ważne:

Regularnie czyszcząc metalowe filtry do tłuszczy, zapobiega się niebezpieczeństwu zapalenia się, które może być wywołane nagromadzeniem się ciepła podczas smażenia czy pieczenia.

Wskaźnik nasycenia:

Czyszczenie metalowych filtrów do tłuszczy:

Przy normalnym użyciu (1-2 godziny na dzień) metalowy filtr do tłuszczy powinien być czyszczony 1 raz na miesiąc. Filtr może być umyty w zmywarce. Podczas mycia może nieznacznie zmienić się kolor filtra.

Ważne:

Nie należy myć bardzo zabrudzonych filtrów do tłuszczu razem z naczyniami.

• Przy myciu ręcznym, należy zmiękczyć filtr do tłuszczu, zanurzając go na kilka godzin wcześniej we wrzącym roztworze myjącym.

Nie należy używać środków korozyjnych, kwaśnych czy alkalicznych.

Następnie oczyścić szczotką, dokładnie wypłukać czystą wodą i pozostawić do ocieknięcia.

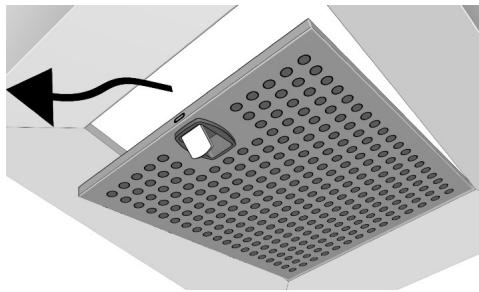

Wymontowanie i montaż metalowych filtrów do tłuszczu:

Uwaga: żarówki halogenowe muszą być wyłączone i wystudzone.

1. Nacisnąć uchwyty filtrów tłuszczowych ku dołowi, obrócić i wyciągnąć filtry.

1. Oczyścić filtry tłuszczowe.
2. Na nowo zamontować filtry tłuszczowe.
3. Włączyć oznaczenia ŋ

Nacisnąć 2 razy kolejno guzik 0. Pojawia się sygnał akustyczny i oznaczenia = scompare.

Filtr na węgiel aktywny:

Aby wychwycić brzydkie zapachy podczas funkcjonowania recyrkulacji powietrza.

Uwaga:

Z powodu ciągłego nasycenia osadzającymi się tłuszczami, możliwość zapalenia są wzrasta, a funkcjonowanie okapu może zmniejszyć swą wydajność.

Ważne:

Dzięki odpowiednio szybkiej wymianie filtra na węgiel aktywny zapobiega się niebezpieczeństwu zapalenia się, do którego może dojść przy nagromadzeniu się ciepła podczas smażenia czy pieczenia.

Wskaźnik nasycenia:

Kiedy filtr na węgiel aktywny jest nasycony, zapala się lampka kontrolna C oraz pojawia się sygnał akustyczny. Wyłączając wirnik, wyłącza się również sygnał akustyczny. Nie należy zwlekać z oczyszczeniem filtra na węgiel aktywny.

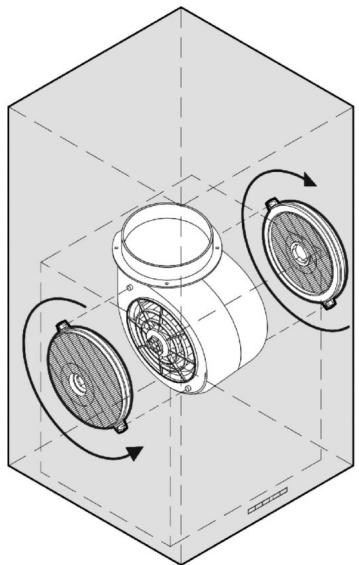

Montaż:

Uwaga: żarówki halogenowe muszą być wyłączone i wystudzone.

1. Wymontować filtry do tłuszczów (patrz "Wymontowanie i montaż metalowych filtrów do tłuszczy").
2. Wprowadzić filtry na węgiel aktywny. W tym celu należy osadzić filtry na kółkach znajdujących się po bokach wirnika.

1. Przekręcić filtry zgodnie z kierunkiem strzałki do momentu ich zaczepienia. Filtry zamontowane poprawnie nie mogą być usunięte.
2. Zamontować filtry do tłuszczów (patrz "Wymontowanie i montaż metalowych filtrów do tłuszczy").
3. Włączyć oznaczenia [ ]

Nacisnąć 2 razy kolejno guzik 0. Pojawia się sygnał akustyczny, a oznaczenia C znikają.

Wymontowanie:

Uwaga: żarówki halogenowe muszą być wyłączone i wystudzone.

1. Wymontować filtry tłuszczowe.
2. Przekręcić filtr w kierunku przeciwnym do strzałki i pociągnąć go na zewnątrz.
3. Zamontować filtry tłuszczowe.

Zmiana filtra na węgiel aktywny:

Przy normalnym użytkowaniu (od 1 do 2 godzin na dobę), filtry na węgiel aktywny powinny być wymieniane średnio 1 raz na rok. - Filtry na węgiel aktywny są dostępne tylko w specjalistycznych punktach sprzedaży. Należy używać tylko oryginalnych filtrów. Tym samym zapewnia się optymalne funkcjonowanie urządzenia.

Zbycie zużytego filtra na węgiel aktywny:

Filtry na węgiel aktywny nie zawierają zanieczyszczających substancji. Mogą być traktowane np. jak odpady komunalne.

Odciąć zasilanie od okapu, wyjmując wtyczkę z gniazdka lub też wyłączając bezpiecznik.

Nie myć okapu twardymi gąbkami czy też środkami czyszczącymi zawierającymi piasek, sodę, kwas czy chlor!

Do czyszczenia okapu należy używać ciepłej wody z dodatkiem środka czyszczącego albo delikatnego płynu do mycia szyb. Nie należy usuwać suchych zabrudzeń zdrapując je, ale zmiękczając je wilgotną szmatką. - Przy myciu filtrów tłuszczowych, należy czyścić także tłuszcz osadzony na tych ścianach obudowy, do których jest dostęp.

Tym samym zapobiega się niebezpieczeństwu zapalenia się i zapewnia się optymalne funkcjonowanie.

Ostrzeżenie: nie używać alkoholu (spirytusu) na plastikowych powierzchniach. Powierzchnia może ulec zmatowieniu.

Uwaga! Przewietrzyć wystarczająco kuchnię, nie używać wolnego ognia.

Oczyszczać guziki sterujące jedynie wodą z dodatkiem delikatnego środka czyszczącego za pomocą wilgotnej, miękkiej szmatki. Do guzików sterujących nie należy używać środków do stali inox.

Powierzchnie ze stali inox:

Należy używać delikatnego środka czyszczącego do stali inox, nie ściernego. Oczyszczać powierzchnie, delikatnie polerując. Polecamy nasz środek do czyszczenia stali inox N° 461731.

Adres do składania zamówień znajduje się na dołączonej broszurze.

Powierzchnie aluminiowe, lakierowane i plastikowe:

• Nie należy używać suchych szmatek. Należy używać delikatnego płynu do szyb.
• Nie należy używać środków korozyjnych, kwaśnych czy alkalicznych.

Należy stosować się do zasad gwarancji zawartych w załączonej instrukcji utrzymania.

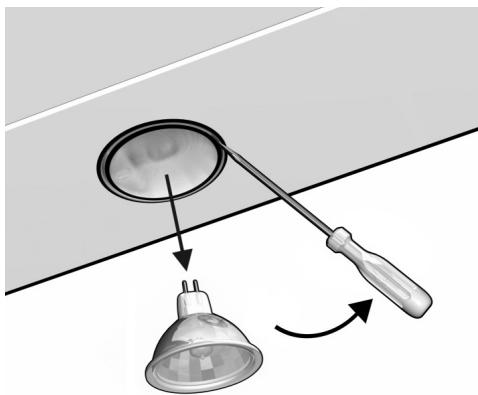

Wymiana lamp

1. Wyłączyć okap i odłączyć od prądu, wciągając wtyczkę z zasilania lub też wyłączając bezpiecznik. Zapalone żarówki halogenowe znacznie się nagrzewają. Nawet kilka minut po ich zgaszeniu istnieje niebezpieczeństwo oparzenia się.
2. Ostrożnie odkręcić halogenową żarówkę za pomocą ściereczki.

Uwaga: w przypadku niepoprawnego odkręcenia istnieje możliwość uszkodzenia urządzenia.

1. Wymienić halogenową żarówkę (dostępna jest zwykła żarówka halogenowa 12 V, max. 20 W, trzonek G4). Zwrócić uwagę na poprawne położenie styków. Uwaga: do trzymania halogenowej żarówki należy używać czystej szmatki.
2. Podłączyć na nowo zasilanie elektryczne, włączając wtyczkę lub bezpiecznik.

Ostrzeżenie: jeśli światło nie działa, sprawdzić, czy żarówki zostały poprawnie zamontowane.

Regulowanie oznaczenia nasycenia

W razie przełączenia typu działania (odprowadzanie powietrza / recyrkulacja powietrza) musi zostać odpowiednio zmienione oznaczenie nasycenia filtrów (patrz instrukcja montażu).

Uszkodzenia

Jeżeli na wyświetlaczu pojawia się błąd

Patrz Rozdział "Filtry i utrzymanie". Jeśli okap nie odpowiada na polecenie: Odłącz napięcie na okapie na ok. 1 minutę, wyjmij wtyczkę lub wyłącz bezpieczniki. Następnie załącz na nowo.

W przypadku ewentualnych wyjaśnień lub uszkodzeń zwróć się do serwisu klienta. (Patrz lista centrów serwisowych).

W przypadku zgłoszenia należy podać następujące dane:

E-Nr.

FD

Powyższą tabelkę wypełnić odpowiednimi danymi. Te znajdują się na identyfikacyjnej tabliczce, czyli po ściągnięciu kraty filtra, w wewnętrznej części okapu.

Producent okapów nie ponosi odpowiedzialności za ewentualne reklamacje spowodowane rozmieszczeniem i działaniem rur.
