Rodzaj produktu	Zmywarka do zabudowy
Marka	Hoover
Model	HLSI 500G-30
Pojemność	15 kompletów (norma EN 50242)
Wymiary (Wysokość x Szerokość x Głębokość)	82-90 cm x 59,8 cm x 55 cm
Wymiary z otwartymi drzwiami	117 cm
Dopuszczalne ciśnienie wody	0,08 - 0,8 MPa
Napięcie zasilania	Patrz tabliczka znamionowa (230 V ~ 50 Hz)
Maksymalna moc pobierana	Patrz tabliczka znamionowa (około 2000 W)
Programy mycia	Hygiene+ 75°C, Intensywny 75°C, Chef 65°C, Auto (3 poziomy), Eco plus 55°C, Eco 45°C, Kryształy 45°C, A Wash 59' 70°C, Szybki 29' 50°C, Płukanie wstępne
Opcje	ALL in 1, Opóźniony start (1-23 h), PRO+/PRO-
System bezpieczeństwa	Waterblock, zabezpieczenie przed przepełnieniem, zabezpieczenie elektryczne otwierania drzwi
Materiały wanny i drzwi	Stal nierdzewna
Regulacja zmiękczacza wody	8 poziomów (d0-d7) dla twardości do 90°fH
Pojemność pojemnika na sól	1,5 - 1,8 kg
Filtry	Samoczyszczący mikrofiltr, płyta filtrująca, centralny koszyczek
Kosze	Górny kosz z regulacją wysokości, dolny kosz z ruchomą kratką, wyjmowany kosz na sztućce
Detergent	W proszku, płynny, tabletki, detergenty kombinowane ALL in 1
Nabłyszczacz	Dozownik regulowany (1-6), zalecana pozycja 4
Wyświetlacz	Cyfrowy

Często zadawane pytania - HLSI 500G-30 HOOVER

Jak wyregulować zmiękczacz wody?

Zacznij od wyłączonej zmywarki. Przytrzymaj przycisk wyboru programu i włącz za pomocą przycisku Start/Stop. Po sygnale dźwiękowym zwolnij po 5 sekundach. Na wyświetlaczu pojawi się bieżący poziom (np. d4). Naciśnij ten sam przycisk, aby zwiększyć do żądanego poziomu (d0-d7). Wyłącz, aby zapisać.

Jak wsypać sól regenerującą?

Odkręć zakrętkę pojemnika na dnie wanny. Wsypuj sól do zmywarek do napełnienia (1,5-1,8 kg). Podczas tej czynności trochę wody wyleje się. Oczyścić gwint i zamknąć. Przy pierwszym użyciu dolać wodę do przelewania.

Jak czyścić filtry?

Obróć zespół filtrów w lewo i wyciągnij go. Zdemontuj centralny koszyczek i płytę filtrującą. Umyj pod bieżącą wodą szczoteczką. Zamontuj prawidłowo i wkręć w prawo. Sprawdzaj co 15 dni.

Co zrobić, jeśli zmywarka nie uruchamia się?

Sprawdź, czy wtyczka jest włożona, przycisk Start/Stop wciśnięty, drzwi zamknięte i zasilanie elektryczne jest. Sprawdź także, czy kurek wody jest otwarty.

Jak prawidłowo załadować naczynia?

Usuń resztki jedzenia. W górnym koszu: talerze, filiżanki, szklanki. W dolnym koszu: garnki, patelnie, duże talerze. Sztućce w odpowiednim koszu rączkami do dołu. Upewnij się, że ramiona myjące swobodnie się obracają.

Jak używać detergentów kombinowanych 'ALL in 1'?

Naciśnij przycisk 'ALL in 1', aby aktywować opcję. Włóż tabletkę do dozownika detergentu. Opcja wyłącza wskaźniki soli i nabłyszczacza. Upewnij się, że twardość wody jest zgodna.

Jak ustawić opóźniony start?

Naciśnij przycisk 'Opóźniony start', aż pojawią się godziny opóźnienia (1-23). Naciśnij 'Start', aby rozpocząć odliczanie. Wskaźnik miga. Po zakończeniu program uruchomi się automatycznie.

Jak wyłączyć sygnał dźwiękowy końca programu?

Gdy zmywarka jest wyłączona, przytrzymaj 'Wybór programu' i włącz za pomocą Start/Stop. Przytrzymaj przez co najmniej 15 sekund, aż do drugiego sygnału dźwiękowego. Zwolnij: na wyświetlaczu pojawi się 'b1' (aktywny) lub 'b0' (nieaktywny). Naciśnij przycisk, aby zmienić. Wyłącz, aby zapisać.

Co oznaczają kody błędów na wyświetlaczu?

E2: brak wody (zakręcony kurek). E3: zablokowany odpływ. E4: wyciek wody. E5, E6, E7, Ef, EL: awaria elektroniki. E8, Ei: problem z grzałką lub zatkany filtr. Dla E3-E4 sprawdź węże i filtry; dla innych skontaktuj się z serwisem.

Jak wyregulować górny kosz?

Wyciągnij kosz. Chwyć go z obu stron i pociągnij do góry, aby ustawić w pozycji wysokiej (odpowiedniej dla dużych talerzy w dolnym koszu). Aby obniżyć, lekko unieś i powoli opuść. Nie podnoś tylko z jednej strony.

INSTRUKCJA OBSŁUGI HLSI 500G-30 HOOVER

PL Instrukcja obsługi

NO Bruksanvisning

HLSI 500G

LAVASTOVIGLIE

AFW ASMACHINE

MÁQUINA DE LAVAR LOICA

ZMYWARKI

OPPVASKM ASKIN

INDICE

LET OP "TIL DE KORF NOOIT AAN ÉÉN ZIJKANT OP (fig. 3).

Uwagi dotyczące bezpiecznego stosowania	str. 85
Instalacja	str. 86
Regulacja zmłękczania wody	str. 89
Napełnianie solą	str. 90
Regulacja koszyka górnego	str. 91
Wypełnianie zmywarki naczyniami	str. 92
Informacje dla badań w laboratorium	str. 94
Umieszczanie detergentu	str. 95
Typy detergentów	str. 96
Umieszczanie środka nabłyszczającego	str. 97
Czyszczenie filtrów	str. 98
Rady praktyczne	str. 99
Czyszczenie na zewnątrz i konserwacja zmywarki	str. 100

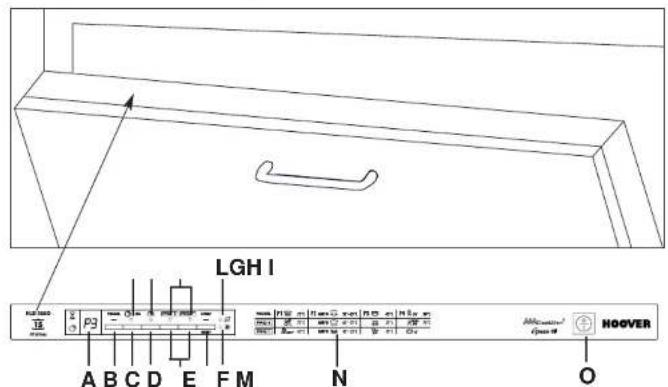

Opis panelu sterującego	str. 101
Dane techniczne	str. 101
Wybór programów i funkcje szczególne	str. 102
Lista programów	str. 106
Waterblock	str. 108
Usuwanie drobnych usterek	str. 109

Należy dokiadnle zapoznać się z zalecenlami zawartymi w niniejszej Instrukcji, gdyż mówią one o bezpieczeństwie instalowania, eksploatacji i konserwacji niniejszego urządzenia, Jak również dostarczają pożytecznych wskazówek do jak najlepszego korzystania ze zmywarki.

Należy zachować niniejszą książeczkę, by móc skorzystać z niej w razie potrzeby.

UWAGI DOTYCZNCE BEZPIECZNEGO STOSOWANIA

Korzystanie z dowolnego urządzenia elektrycznego wymaga stosowania się do podstawowych reguł bezpieczeństwa.

Instalowanie

■ W przypadku niedopasowania wtyczki urządzenia do gniażdka należy poprosić osobę wykwalifikowaną o wymianę wtyczki na inną, właściwą. Osoba ta przede wszystkim powinna upewnić się, że przekrój przewodów we wtycze odpowiada mocy pobieranej przez urządzenie.
■ Sprawdzić czy urządzenie nie przygniata kabla zasilającego w energię elektryczną.
■ Zabrania się stosowania adapterów, rozdzielaczy, przedłużaczy.
■ W razie konieczności wymiany kabla zasilania zmywarki należy zwrócić się do upoważnionego Serwisu Technicznego o dokonańie takiej wymiany.

Bezpieczeństwo

■ Nie wolno dotykać urządzenia mokrymi lub wilgotnymi dłońmi ani stopami.
■ Nie wolno obsługiwać urządzenia stojąc boso.
■ Nie pociągać za kabel zasilający przy odłączaniu urządzenia od zasilania elektrycznego.
■ Nie wystawiać urządzenia na działanie czynników atmosferycznych deszczu, słóńca, itd...)
■ To urządzenie nie jest przeznaczone do obsługi przez dzieci lub osoby nie posiadające wiedzy do jego użytkowania, chyba że pozostają pod nadzorem lub zostały przeszkolone w zakresie obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.
Proszę nadzorować dzieci tak aby nie bawiły się urządzeniem.
■ Nie wolno pić wody pozostalej w zmywarce lub w umytych naczyniach po zakończeniu pracy urządzenia.
■ Dla własnego bezpieczeństwa (można się potknąć) nie należy zostawiać drzwiczek otwartych w pozycji horyzontalnej.

■ Nie wolno siadać na zmywarce ani opierać się o nią gdyż może to spowodować wywrócenie jej.

UWAGA!

Noże i inne przedmioty o ostrych końcówkach należy umleszczać końcówkaml sklerowanymi ku dołowl lub umieszczać poziomo w innym miejscu zmywarki, aby uniknąć zranienia.

Codzienne używanie

■ Niniejsze urządzenie może być wykorzy-stywane jedynie do użytku domowego.

■ Zmywarka jest zaprojektowana do zmywania naczyń i garnków używanych w gospodarstwie domowym. Przedmiotów zanieczyszczonych benzyną, farbą, opitkami stali lub żelaza, chemicznymi produktami wywołującymi korozję, o odczynie kwaśnym lub zasadowym, nie wolno zmywać w zmywarcę.

■ Jeśli w mieszkaniu zainstalowana jest instalacja zmiekczania wody nie zachodzi potrzeba dodawania soli do zmiekczacza zainstalowanego w zmywarce.

■ Sztućce najlepiej jest umieszczać w koszyku rączką zwrócona ku dołowi.

■ W przypadku awarii lub nieprawidłowego działania urządzenia należy je wyłączyc, zamknąć kurek dopływu wody i nie korzystać z urządzenia. W sprawie ewentualnych napraw należy zwaracą się wyłącznie do Autoryzowanego Serwisu (adresy serwisów napraw umieszczone są na karcie gwarancyjnej). Niestosowanie się do powyższych zasad może narazić na niebęzpieczeństwo Użytkownika.

Usuwanie zmywarki

■ Urządzenie niniejsze wykonane jest z materiałów nadających się do ponownego użytku.
■ Przy usuwaniu starej zmywarki należy wyjąć zamek drzwiczek, aby dzieci nie mogły się w niej zatrzasnąć. Po wyłączeniu zmywarki z gniazdka należy odciąć przewód zasilający.

INSTALACJA

(Uwagi techniczne)

WAŻNE

W przypadku instalowania zmywarki na podłodze przykrytej chodnikami lub wykładzlną dywanową należy sprawdzić czy nie są zatkane otwory wentylacyjne znajdujące się u podstawy urządzenia.

Ponadto powinien być zapewniony łatwy dostęp do wtyczki urządzenia również po jego zainstalowaniu.

Zasilanie elektryczne

Urządzenie zgodne jest z wymaganiami bezpieczeństwa przewidzianymi przez POLSKĄ NORMĘ. Pełne uziemienie urządzenia zapewnia wtyczka z bolcem uziemiającym.

Przed podłączeniem zmywarki do prądu należy sprawdzić:

1. zgodność napięć znamionowych urządzenia;

2. zgodność przekrojów przewodów zasilających;

3. zgodność doboru zabezpieczeń zgodnie z obowiązującymi przepisami.

UWAGA!

Bezpieczeństwo urządzenia zależy od prawidłowego uzlemienia.

Jeśli uzlemienie nie działa prawidłowo może nastąpić przebicie prądu na obudowę (Z powodu obecności filtra przeciwko zakłóceniom radiowym).

Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody wyrządzone ludzłom i przedmlotom wynikłe z nieprawidłowego dołączenia do Instalacji uzlemlającej.

Urządzenie jest zgodne z Dyrektywami Europejskimi 73/23/CEE i 89/336/CEE zastąpionymi odpowiednio przez Dyrektywy 2006/95/CE i 2004/108/CE z następnymi modyfikacjami.

Instalacja wodna

WAŻNE

Urządzenie musł być podłączone do sieci wodociągowej za pomocą nowego zestawu węży gumowych. Nie należy używać starego zestawu.

■ Elastyczne przewody odpływowe i zasilające mogą być skierowane w lewo lub w prawo.

WAŻNE

Zmywarkę można dołączyć do instalacji wody zimnej lub ciepłej pod warunkiem, że temperatura wody nie przekracza 60°C.

■ Ciśnienie wody musi być w przedziale między 0,08 MPa a 0,8 MPa. Przy niższym ciśnieniu należy skontaktować się z Serwisem Technicznym.

■ Przed przewodem dopływowym do zmywarki należy zainstalować zawór odcinający, co pozwoli odizolować urządzenie od instalacji wodnej w okresach niekorzystania ze zmywarki (Rys. 1B).

■ Zmywarka wyposażona jest w króciec gwintowany 3/4" służący do dołączania do zasilania wodnego (Rys. 2).

- Przewód zasilania w wodę "A" należy nakręcić na kurek doprowadzający wodę "B" za pomocą złączki 3/4" przy czym należy sprawdzić, czy połączenie jest szczelne.

■ Jeśli to konieczne można wydłużyć wąż zasilający w wodę do 2,5 m. W tym celu należy skontaktować się z serwisem.

■ Należy poprosić Dział Serwisowy o założenie filtru "D", art. 9226085, na wejściu wody jeśli zawiera ona domieszki wapienne lub piaskowe (Rys. 3). W tym przypadku filtr "D" należy założyć pomiędzy końorem doprowadzającym wodę o gwincie 3/4" "B" a przewodem zasilania w wodę "A", nie zapominając o założeniu uszczelek "C".

■ Jeśli urządzenie podłączone jest do nowej instalacji wodnej lub do instalacji nie będącej w użyciu od dłuższego czasu, zanim założymy przewód zasilania w wodę należy umożliwiać swobodny spływ wody przez kilka minut. Unikniemy wtedy osadzania się piasku lub rdzy, mogących zatkać filtr wejściowy wody.

Dołączenie do odpływu

■ Należy dołączyć przewód odpływowy do kanalizacji, uważając aby go nie zgiąć, ponieważ mogłoby to zakłócić odpływ (Rys. 4).
■ Przewód odpływowy zamocowany na stałe powinien mieć co najmniej 4 cm średnicy wewnętrznej i kończyć się na wysokości co najmniej 40 cm.
■ Aby uniknąć nieprzyjemnych zapachów zaleca się zainstalowanie syfonu (Rys. 4X).
■ Jeśli to konieczne można wydłużyć wąż odprowadzający wodę do 2,5 m. Ale należy trzymać go na wysokości maksymłnej 85 cm od podłogi. W tym celu należy skontaktować się z serwisem.

Otwieranie drzwiczek

Jeśli drzwiczki zostaną otwarte podczas pracy zmywarki, zabezpieczenie elektryczne spowoduje automatyczne przerwanie wykonywania zaprogramowanych funkcji.

WAŻNE

Nie należy otwierać drzwiczek zmywarki w trakcie jej pracy gdyż zakłóca to normalne jej funkcjonowanie.

Zamykanie drzwiczek

Włożyć do środka koszyki wypełnione naczyniami do zmywania. Sprawdzić czy talerze lub garnki nie przeszkadzają w swobodnym obrocie ramion spryskujących. Zamknąć drzwiczki i zablokować je mocno.

REGULACJA ZMIĘKCZANIA WODY

Woda, w zależności od lokalizacji, zawiera sole wapnia i inne solo mineralne osadzające się na naczyniach i pozostawłające białe płamy. Im więcej tych soli tym woda jest "twardsza". Zmywarka do naczyń wyposażona jest w zmiekczacz, który wykorzystując sól regeneracyjną, zaprojektowaną specjalnie dla tych urządzeń, dostarcza wody pozbawionej wapnia (miękkiej) do zmywania naczyń. W odpowiedniej instytucji zapewniającej zasilanie w wode, znajdującej się na terenie zamieszkania można dowiedzieć się, jaki jest poziom twardości wody.

Ustawienie zmiękczacza wody

Zmiekszacz może skutecznie ulepszać wode, której twardość osiąga wartość 90°FH (w skali francuskiej), 50°dH (w skali niemieckiej), za pośrednictwem ośmiu poziomów regulacji. W poniższej tabeli podano wartości regulacji dla kolejnych poziomów twardości wody z sieci wodociągowej.

Poziom	Twardość wody		Wykorzystanie soli regeneracyjnej	Regulacja zmiekcza
	“tH (stopnie francuskie)	“dH (stopnie niemieckie)
0	0-5	0-3	NIE	d0
1	6-10	4-6	TAK	d1
2	11-20	7-11	TAK	d2
3	21-30	12-16	TAK	d3
*4	31-40	17-22	TAK	d4
5	41-50	23-27	TAK	d5
6	51-60	28-33	TAK	d6
7	61-90	34-50	TAK	d7

* Zmiękczacz ustawiony jest fabrycznie na poziomie 4 (d4), gdyż poziom ten zadowała większość klientów.

W zależności od stopnia twardości miejscowej wody należy wyregulować zmiękczacz w następujący sposób:

WAŻNE

Procedurę ustawiania należy zawsze zaczynać gdy zmywarka jest wyłączona.

1. Wcisnąć i przytrzymać przycisk "WYBOR PROGRAMU" i równocześnie włączyć zmywarkę przyciskiem "WŁĄCZ/WYŁĄCZ" (rozlegnie się krótki sygnał).
2. Przytrzymać przycisk "WYBÓR PRÓGRAMU" przez co najmniej 5 sekund a następnie zwolnić ale dopiero po usłyszeniu sygnału akustycznego. Wyświetlacz pokaże bieżące ustawienia zmiekczacza.
3. Wcisnąć ponownie ten sam przycisk w celu ustawienia żadanego poziomu: każde wciśnięcie zwiększa ustawienie o jeden. Po osiągnięciu "d7" ustawienie powróci do "d0".
4. Wyłączyć zmywarkę za pomocą przycisku "WŁĄCZ/WYŁĄCZ" dla zapamiętania nowego ustawienia.

UWAGAI

Jeśli z jakiegoś powodu nie uda się zakończyć procedury ustawlaną, należy wyłączyć zmywarkę wciskając przycisk "WŁĄCZ/WYŁĄCZ" i rozpocząć ustawlanie od nowa.

Wyświetlacz elektroniczny

■ Na dnie maszyny umieszczony jest zbiornik na sól służącą do regeneracji zmiękczacza.
Należy używać wyłącznie soli przeznaczonej do zmywarek. Inne rodzaje soli, zawierające istotne ilości substancji nierozpuszczalnych, wraz z upływem czasu mogłyby uczynić nieefektywnym działanie układu zmiękczania.
■ Aby napełnić pojemnik solą należy odkręcić korek pojemnika znajdujący się na dnie pojemnika.
■ Podczas operacji napelniania może wydostać się na zewnętrz niewielka ilość wody, mimo to należący kontynuować nasypywanie soli mieszając łyżeczką aż do całkowitego wypełnienia pojemnika. Po zakończeniu tej operacji oczysścić siatkę zbierając resztki soli i zakręcić korek.
■ Po napelnieniu solą zaleca sie wykonanie pełnego cyklu zmywania lub cyklu ZIMNE PŁUKANIE. Pojemnik na sol ma pojemność od 1,5 do 1,8 kg solt: aby do maksimum wykorzystać urządzenie należy okresowo wypełniać pojemnik zgodnie z zasadami regulacji zmiękczacza zmywarki.

WAŻNE

Przy pierwszym uruchomieniu zmywarki należy napełnić zbiornik solą, a następnie koniecznie dolać do pełna wody do zbiornika na sól.

Wskaźnik napełnienia soli

Niniejszy model wyposażony jest w umieszczony na pulpicie sterowniczym wskaźnik elektroniczny, który zapala się w chwili, gdy pojawia się konieczność napełnienia zbiornika soli.

WAŻNE

Naczynia pokryte błałymi plamami stanowią istotną informację o braku soll.

REGULACJA KOSZYKA GÓRNEGO

Gdy najczęściej używamy talerzy o średnicy od 27 do 31 cm należy wkładać je do koszyka dolnego po ustawieniu koszyka górnego w jednej z dwóch pozycji – tej wyższej, postępując w sposób następujący:

1. Wyciągnij górny kosz;
2. Następnie uchwyc kosz z obu stron i lekko unieś go ku górze (Rys. 1).

Operacja ta pozwala załadować do koszyka gornego naczynia o średnicy przekraczającej 20 cm lecz nie pozwala w górnym położeniu wykorzystywać ruchomych podpórek.

WYREGULUJ KOSZ W DOLNEJ POZYCJI:

1. Uchwyć kosz z obu stron i lekko unieś go ku górze (Rys. 2a);
2. Następnie zwolnij powoli uchwyt pozostawiając kosz we właściwej pozycji (Rys. 2b).

UWAGA: NIGDY NIE NALEŻY PODNOSIĆ LUB OPUSZCZAĆ KOSZA CHWYTAJĄC GO WYŁĄCZNIE Z JEDNEJ STRONY (Rys. 3).

UWAGA:

Zaleca się wyregulować kosz przed załadowaniem naczyn.

WYPEŁNIANIE ZMYWARKI NACZYNIAMI

Wykorzystanie koszyka górnego

• Koszyk górny jest wyposażony w ruchome podpórki zawieszone na krawędzi bocznej, które mogą zajmować dwie pozycje: górną i dolną. W pozycji dolnej podpórki służa do umieszeczenia na nich filiżanek herbaty, kawy, długich noży i chochli. Na końcach podpórek można zawiesić szklanki w pozycji pionowej: Pod spodem można umieścić szklanki, filizanki, talerzyki i talerzycki deserowe.
  Gdy podpórki zajmują górną pozycję umożliwiają one umieszczenie na nich płytkich i głębokich talerzy. Należy zachować uwagę podczas wkładania głębokich i płytkich talerzy w pozycji pionowej - trzeba ulożyć je tak, aby wglębieniami były zwrócone w kierunku obrotu maszyny, przy czym zawsze należy zostawić wolne miejsce pomiędzy talerzami aby mogła między nirni krązyć swobodnie woda.
  ■ Aby do maksimum wykorzystać pojemność koszyka radzimy pogrupować talerze według ich kształtu.
  ■ Talerze można ułożyć w jednym rzędzie (Rys. 1) lub w dwóch rzędach (Rys. 2).
• Radzimy umieszczac talerze o dużych rozmiarach i średnicy równej około 270 mm nieznacznie pochylone do przodu tak, aby łatwiej można było wstawić koszyk do wnętrza zmywarki.
  ■ W koszyku górnym można umieścić różne naczynia, takie jak salaterki i wazy z tworzywa, które najlepiej jest zablokować aby strumień wody nie przewrócił ich.
  ■ Koszyk górny został pomyślany tak, aby zapewniona była maksymalna elastyczność wykorzystania. Może on być wypełniony samymi talerzami umieszczonymi w dwóch rzędach, w ilości 24 sztuk maksimum, szklankami w pięciu rzędach, w ilości 30 sztuk maksimum lub różnymi naczyniami.

Standardowy załadunek dzienny jest pokazany na Rys. 1 i 2.

Koszyk górny (Rys. 1)

A = talerze głębokie

B = talerze płytkie

C = talerzyki deserowe

D = podstawki

E = filiżanki

F = szklanki

Koszyk górny (Rys. 2)

A = talerze głębokie

B = talerze płytkie

C = talerzyki deserowe

D = podstawki

E = filiżanki

F = kieliszk

G = szklanki

H = koszyk

na nakrycia

Wykorzystanie koszyka dolnego

■ W dolnym koszyku umieszcza się gamki, patelnie, wazy na zupę, salaterki, pokrywki, półmiski, talerze płytkie i głębokie oraz chochle.
Nakrycia powinno się wkładać rączką skierowaną ku dolowi w przeznaczonym do tego celu pojemniku plastykowym, który należy umieścić z kolei w koszyku dolnym (Rys. 6) upewniając się, że nie przeszkadza on w swobodnym obrocie ramienia spryskującego.

■ Dolny kosz jest wyposażony w specjalny grzebień podtrzymujący talerze (Rys. 3 i 4) ułatwiający uzyskanie stabilnego i optymalnego załadunku naczyń, także wtedy, gdy rozmiary lub kształt naczyń odbiegają od standardowych.
- POZYCJA "A": dla załadunku naczyń standardowych lub dla załadunku tylko gamków, dużych misek, salaterek itp....
- POZYCJA "B": dla załadunku talerzy o nietypowych kształtach ale standardowych wymiarach (bardzo głębokie, kwadratowe itp...).
- POZYCJA "C": dla załadunku talerzy płaskich większych niż normalnie lub o kształtach nieregularnych (kwadratowych, wielokątnych, owalnych, zależy do pizzy itp...).

■ Małe talerzyki na przykład deserowe, powinny być umieszczane w dolnym koszu w specjalnej podpórcę skierowanej na zewnątrz ("B"), jak to pokazano na rysunku 5. Dła talerzy o normalnej lub dużej wielkości podpórki powinny być ustawione w pozycji do wewnątrz ("A").

UWAGAI

Jeżeli małe talerzyki zostaną włożone bez stosownego ustawlenia podórek dola rampa zablokuje się z talerzykami.

Standardowy załadunek dzienny jest pokazany na Rys. 6.

Koszyk dolny (Rys. 6)

A = garnek średni

B = garnek duży

C = patelnia

D = wazy na zupe,

pólmiski

E = nakrycia

F = r ondle,

tortownice

G = kieliszki średnie

H = kieliszki mate

Racjonalne i poprawne ułożenie naczyń jest podstawowym warunkiem uzyskania nienagannych wyników zmywania.

WAŻNE

Dolny kosz wyposażony jest w ogranicznik który zapewnia bezpieczne wysuwanle kosza nawet z pełnym załadunkiem. W celu załadowania soll, wyczyszczenia filtra i oczyszczenia zmywarki konieczne jest całkowiteację kosza.

Koszyk na nakrycia

Górna część koszyka na sztućce (nakrycia) jest zdejmowalna dzięki czemu jest możliwość różnych załadunków.

Program porównawczy ogólny (Norma EN 50242)

(patrz tabela programów zmywania)

1. Pozycja kosza górnego : dolna
2. Ładunek znormalizowany

3. Pozycja regulatora wybłyszczacza: 6

4. Ilość detergentu:

5. 9,5 g bezpośrednio do komory zmywarki;

6. 28 g do pojemnika na detergent.

Przykładowe ułożenie 15 nakryć (Zgodnie z normą EN 50242)

Właściwy załadunek pokazany jest na Rys. 1 dla koszyka górnego, na Rys. 2 dla koszyka dolnego i na Rys. 3 dla koszyka na nakrycia.

Koszyk górny (Rys. 1)

A = 5+5+5 szklanek

B = 12+3 podstawek
C = 5+5+5 filižanki
D = mala waza
E - średnia waza
E = siedoma w E = duze wazn
F = duza waza
G = talerzyki deserowe
H = 1+1 łyżki potmiskowe
I = lyżki kuchenne
L = sztućce (nakrycia)

1 = 15 łyżeczek deserowych
2 = 15 widelcy
3 = 12 łyżeczek do kawy

Koszyk dolny (Rys. 2)

M = 15 talerzy głębokich
N = 15 talerzy platkich
O = 7+7 talerzyków deserowych

P = półmisek
Q = nakrycia

(2)

UWAGA!

Przed załadunkiem dolnego kosza prosze wyłąć ruchomy grzebleń.

Niezbędne jest stosowanie środka myjącego w proszku, płynnego lub w pastylkach - przeznaczonego specjalnie do zmywarek do naczyń.

CALGONIT® zapewnia doskonałe rezultaty zmywania i jest łatwo dostępny.

Środki nie dostosowane do zmywarek (na przykład przeznaczone do zmywania ręcznego) nie zawierają odpowiednich składników do mycia maszynowego i nie pozwalają na poprawne funkcjonowanie zmywarki.

Ładowanie detergentu

Pojemnik na środek myjący znajduje się po wewnętrznej stronie drzwiczek (Rys. A "2"). Jeśli pokrywka pojemnika jest zamknięta, wystarczy nacisnąć przycisk (A): po zakończeniu każdego programu zmywania pokrywka jest zawsze otwarta, gotowa do następnego wykorzystania.

UWAGAI

W dolnym pojemniku nie należy umleszczać naczyń w pozycji, która może przeszkadzać w otwarciu pokrywki pojemnika na detergent i swobodnemu wydostawaniu sie detergentu.

Dawki środka myjącego są różne w zależności od stopnia zabrudzenia i rodzaju naczyń. Zaleca się umieścić w pojemniku (B) od 20 do 30 g środka myjącego.

Po włożeniu detergentu do pojemnika zamknąć pokrywę najpierw przesuwając ją a potem przyciskając lekko aż do usłyszenia dźwięku zamknięcia.

Ponieważ nie wszystkie środki myjące są jednakowe, należy również zapoznać się z instrukcją podaną na opakowaniu.

Przypominamy, że niewystarczające ilości środka myjącego mogą niedostatecznie usunąć brud, podczas gdy nadmierna dawka środka myjącego nie tylko nie poprawia wyników zmywania, lecz ponadło jest zbędnym mamotrawstwem.

WAŻNE

Odpowiednie dawkowanie środka do zmywania stanowi wkład w ochronę Środowiska.

TYPY DETERGENTÓW

Detergenty w pastylkach

Detergenty w pastylkach, pochodzące od różnych producentów rozpuszczają się z różną prędkością, załem użyte w programach szybkiego zmywania mogą nie być skuteczne, gdyż mogą się nie całkowicie rozpuścić. Jeżeli używa się detergentów w pastylkach, zalecane jest używanie długich programów zmywania, aby taki detergent mógł zadziałać prawidłowo.

WAŻNE

W celu uzyskania dobrych efektów zmywania należy umieszczac pastylki detergentowe w pojemniku na detergent do zmywanla a NIE bezpośrednio w komorze zmywanla.

Detergenty- koncentraty

Detergenty- koncentraty o zredukowanej alkaliczności i z naturalnym enzymami stosowane do programu zmywania w temp. 50°C pozwalają zredukować szkodliwość tych środków dla środowiska naturalnego, a także chronią naczynia i samą zmywarkę. Programy zmywania w temp. 50°C zostały wymysłońe po to, aby wykorzystać właściwości enzymów do rozpuszczania brudu i aby uzyskać przy temperaturze 50°C takie same rezulaty zmywania, jak przy temperaturze 65°C.

Detergenty Łaczone

Detergenty, które zawierają środek nabłyszczający należy wkładać do pojemnika na detergenty do zmywania. Pojemnik na nabłyszczacz musi być opróżniony ( jeżeli tak nie jest należy przed zastosowaniem detergentu łączonego wyregulować do minimum dozownik nabłyszczacza).

Detergenty łączone "Wszystko w jednym"

Przy stosowaniu detergentów łączonych "Wszystko w jednym" (3 w 1, 4 w 1, 5 w 1, itd.)

dla których stosowanie soli lub nabłyszczacza może być zbebne, należy rygorystycznie przestrzegać następujących zaleceń:

• przeczytać uważnie i stosować się dokładnie do instrukcji i zaleceń podanych na opakowaniu detergentu, którego mamy użyć;
  ■ skuteczność detergentów, które nie wymagają użycia soli, zależy od stopnia twardości wody u użytkownika. Należy sprawdzić czy stopień twardości wody mieści się w przedziale wskazanym w instrukcji stosowania detergentu.

Jeżeli użycie tego typu dtergentu nie da zadawalających rezultatów zmywania należy zwrócić się do producenta detergentu.

Nieprawidłowe stosowanie tych detergentów może prowadzić do:

■ tworzenia się osadu wapnia na naczyniach i we wnętrzu zmywarki;
■ zmniejszenia skuteczności zmywania i suszenia.

WAŻNE

W wypadku reklamacji związanych z niewłaściwym stosowaniem tych produktów nie będzie miała zastosowania bezpłatną gwarancja.

Przypominamy, że przy stosowaniu detergentów "Wszystko w jednym" niepotrzebny jest sygnalizator braku soli i nabłyszczacza (dostępny w niektórych modelach).

Jeżeli wystąpiłyby problemy ze zmywaniem i suszeniem naczyn należy zaczać ponownie używać tradycyjnych środków (sól, nabłyszczacz, detergent w proszku).

W takim wypadku należy:

■ napełnic ponownie pojemniki na sól i nabłyszczacz;
■ wykonać normalny cykl zmywania z pustą zmywarką.

Należy pamiętać że po powrocie do stosowania tradycyjnej soli do zmywarki, dopiero po kilku cyklach zmywania system odwapniania powróci do działania w sposób optymalny.

UMIESZCZANIE ŚRODKA NABŁYSZCZAJĄCEGO

Nabłyszczacz

Środek nabłyszczajacy, który dodawany jest automatycznie podczas ostaniego płukania przyspiesza suszenie naczyń i zapobiega tworzeniu sie plam i matowych osadów.

Ładowanie środka nabłyszczającego

Po lewej stronie pojemnika na detergent znajduje się zbiornik na środek nabłyszczający (Rys. A"3"). Aby go otworzyć należy nacisnąć go, i jednocześnie obrócić ku górze uchwyt otwierania. Należy używać tylko środków przeznaczonych do zmywarek automatycznych. Można kontrolować poziom wybłyszczacza przez "okienko" (C) na pojemniku.

PEŁNY

Odblask ciemny

PUSTY

Odblask jasny

Regulacja dozowania środka do płukania w zakresie od 1 do 6

Regulator nabłyszczacza (D) zajduje się pod pokrywą i można obracać go za pomocą monety. Zalecana pozycja to 4. Obecność wapnia w wodzie objawia się przez obecność kamienia kotlowego lub przez słabszy stopień wysuszenia. Z tego powodu ważna jest regulacja zużycia produktu płukania mająca na celu uzyskanie optymalnych paramelrów. W przypadku, gdy po zakończeniu zmywania na naczyniach widoczne są smugi, należy zmniejszyć nastawę regulacji o jedną pozycje. W przypadku gdy na naczyniach widoczne są białe plamy lub aureole, należy o jedną pozycje zwiększyć nastawę regulacji.

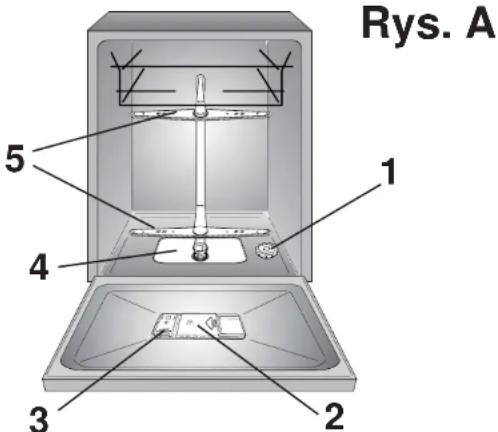

Na układ filtrujący (Rys.A "4") składają się:

Mały pojemnik centralny zatrzymujący większe cząstki;

Płytka filtrująca wodę do zmywania w sposób ciągły;

Mikrofiltr umieszczony pod płytką, przechwytujący nawet najdrobniejsze cząstki brudu, zapewniając w ten sposób doskonałe wypłukanie.

■ Aby uzyskiwać niezmiennie nienaganne wyniki zmywania przed każdym zmywaniem należy koniecznie kontrolować i czyścić filtry.
■ Aby wyjąć zespół filtrujący wystarczy jedynie uchwycić za rączkę i obrócić ją w kierunku przeciwnym do kierunku ruchu wskazówek zegara (Rys. 1).
■ Pojemnik centralny można wyjąć, co ułatwii operacje czyszczenia (Rys. 2).
■ Należy wyjąć płytkę filtru (Rys. 3) i umyć wszystko w strumieniu bieżącej wody, posługując się ewentualnie szczoteczką.
■ Dla modelu wyposażonego w samooczyszczający się mlkrofiltr konserwacja ogranicza się do sprawdzenia zespołu filtrującego, które można wykonywać co 15 dni. Zaleca się mimo wszystko po każdym zmywaniu sprawdzac, czy pojemnik centralny i płytka nie są zatkane.

UWAGA!

Po oczyszczeniu filtrów należy sprawdzić, czy są one poprawnle połączone ze sobą i czy płytka jest Idealnie umleszczona na dnle zmywarki. Należy dokładnie wkręcić filtr w płytkę, obracając nim w kierunku zgodnym z kierunkiem ruchu wskazówek zegara ponieważ niedokładne połączenie zespołu filtrującego może ujemnie wpłynąć na pracę zmywarki.

WAŻNE

Nie wolno używać zmywarki bez filtrów.

Jak postępować, by uzyskać możliwie najlepsze rezultaty zmywania

■ Przed ułożeniem naczyń w maszynie należy wyjąć resztki jedzenia (kości, ości, resztki mięsa i warzyw, skórki z owoców, wykałaczki, niedopałki papierosów, itd...). by nie dopuścić do załkania filtrów, przewodu odpływowego i dysz ramienia spryskującego, co powoduje zmniejszenie sprawności zmywania.
■ Nie jest konieczne płukanie naczyń przed umieszczeniem ich w zmywarce.
■ Jeśli garnki i patelnie są szczególnie zabrudzone resztkami przypalonych potraw, radzimy je zamoczyć przed zmywaniem.
■ Układać naczynia otworami ku dołowi.
■ W miarę możliwości nie dopuszczacą do wzajemnego dotykania się różnych sztuk naczyń; poprawne ich rozmieszczenie zapewni najlepsze wyniki zmywania.
■ Po ułożeniu naczyń, sprawdzić, czy ramię spryskujące obraca się bez przeszkód.
■ Garnki i inne urządzenia kuchenne na których pozostają przypalone lub przylegające mocno resztki jedzenia należy zamoczyć w wodzie z dodatkiem środka myjącego do zmywarek.
■ Aby najlepiej umyć zastawę srebrną należy:

a) oplukać ją natychmiast po posiłku, szczególnie jeśli używano jej z majonezem, jajkami, rybą, itd...;
b) nie rozpryskiwać na niej środków myjących;
c) nie pozostawiać jej w styczności z innymi metalami.

Jak oszczędzać

■ Jeśli wykonujemy zmywanie pełnego załadunku należy umieścić naczynia zaraz po skończonym posiłku wkładając je etapami i ewentualnie włączając program ZIMNE PLUKANIE aby zmiekczyć zabrudzenia i usunąć większe resztki miedzy jednym a drugim załadunkiem w oczekiwaniu na pełny cykl zmywania.
■ W przypadku niezbyt silnego zabrudzenia naczyń lub małego stopnia wypełnienia koszyków należy wybrać program OSZCZĘDNY, postępując zgodnie ze wskazówkami zawartymi w liście programów.

Czego nie wolno zmywać

■ Należy pamiętać, że nie wszystkie naczynia przystosowane są do zmywania w zmywarce, odradzamy wstawianie części wykonanych z materiałów termoplastycznych, pokrywek z rączką drewnianą lub z tworzywa, garnków z drewnianymi rączkami, naczyń aluminiowych, z kryształu lub ze szkła ołowiiowego, o ile nie jest to oddzielnie wskazane.
■ Niektóre motywy dekoracyjne mają tendencję do blaknięcia, dlatego zalecamy zmyć kilkakrotnie jedną sztukę w zmywarce i dopiero po upewnieniu się, że nie następuje odbarwienie zmywać cały komplet.
■ Ponadto zalecamy aby nie zmywać zastawy srebrnej razem z zastawą ze stali oksydowanej aby nie nastąpiła pomiędzy nimi reakcja chemiczna.

WAŻNE

Gdy kupujemy nowe naczynła należy zawsze upewnić się, czy można je zmywać w zmywarkach.

Zalecenia na zakończenie programu

■ Aby uniknąć ewentualnych śladów kropli spadających z koszyka górnego, należy tuż po zmywaniu wyjmować w pierwszej kolejności koszyk dolny.
■ Jeśli pozostawimy na jaki czas naczynia w zmywarce należy lekko uchylić drzwiczki aby ułatwić krążenie powietrza i poprawić warunki wysychania.

CZYSZCZENIE NA ZEWNĄTRZ I KONSERWACJA ZMYWARKI

■ Do mycia zewnętrzej strony zmywarki należy używać tylko szmatki zmoczonej ciepła wodą, bez środków odtłuszczających i szorstkich.
■ Zmywarka nie wymaga żadnej specjalnej konserwacji, gdyż zbiomik myjący jest samooczyszczający się.
■ Należy okresowo, za pomocą wilgotnej gąbki, czyścić uszczelkę gumową w drzwiczkach aby wyeliminować ewentualne ślady odpadków lub środka do płukania.
■ Aby w pełni zagwarantować usuwanie drobnych osadów wapienia lub brudu zaleca się dokonywać okresowo pełnego zmywania poprzez wlewanie na dno pojemnika szklanki octu i ustawienie programatora na zmywanie delikatne.
■ Jeśli mimo normalnego czyszczenia płytki i filtru zauważamy, że naczynia lub garnki nie są wystarczające dobrze zmyte lub wypłukane, należy sprawdzić czy otwory w obrotowych ramionach spryskujących (Rys. A "5") nie są zatkane.

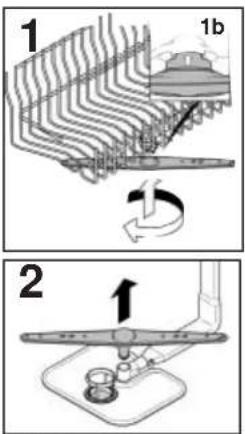

Jeśli wymagają one czyszczenia należy dokonać tego w sposób następujący:

1. Aby zdjąć ramię góme należy obrócić ramieniem myjącym aż wpušt ustawi się w pozycji ukazanej przez strzałkę (Rys. 1b). Należy popchnąć je ku górze i utrzymując nacisk odkręcić obracając nim w kierunku zgodnym z kierunkiem ruchu wskazówek zegara (Rys. 1) (aby) je założyć należy powtórzć te operację lecz obrócić w kierunku przeclwnym), podczas gdy ramię dole można zdjąć pociągając je po prostu ku górze (Rys. 2);
2. Umyć ramiona obrotowe pod strumieniem wody usuwając odpadki zatykające dysze;
3. Na zakończenie operacji umieścić ramiona obrotowe ponownie w tej samej pozycji, pamiętając aby w przypadku ramienia górnego wpust znalazł się we właściwej pozycji, dokręcając go do oporu.
   ■ Wanna zmywarki jak też wewnętrzna strona drzwiczek wykonane są ze stali nierdzewnej. Jeśli mimo to zauważymy płamy tlenków, to pochodzą one jedynie z nadmiernego występowania w wodzie soli żelaza.

■ W celu usunięcia plam, zaleca się zastosować środek cierny o bardzo drobnej ziamistości. Nie należy stosować substancji zawierających chlor ani druciaków.

PO UŻYCIU

Po każdym zmywaniu należy zamknąć kurek doprowadzający wodę aby odciąć zmywarkę od instalacji wodnej i przycisnąć przycisk Start/Stop, co zapewni odcięcie jej od zasilania elektrycznego.

Jeśli zmywarka ma pozostawać przez dłuższy czas bezczynna, konieczne jest wykonanie następujących czynności:

1. Wykonać program zmywania bez ładowania naczyń, lecz ze środkiem myjącym, co pozwoli odtłuścić maszynę.
2. Wyjąć wtyczkę z gniazdka sieciowego.
3. Zamknąć kurek wejściowy wody.
4. Wypełnić odpowiedni pojemnik środkiem do płukania.
5. Pozostawić drzwiczki uchylone.
6. Pozostawić czyste wnętrze zmywarki.
7. Jeśli maszyna pozostawiona jest w pomieszczeniu, w którym temperatura jest niższa niż 0°C, woda pozostała w przewodach może zamarznąć. Dlatego też należy doprowadzić temperaturę otoczenia do wartości wyższej od 0°C i poczekać około 24 godzin na ponowne uruchomienie maszyny.

OPIS PANELU STERUJACEGO

Wysokość	cm	82 ÷ 90
Głębokość	cm	55
Szerokość	cm	59,8
Wysokość przy otwartych drzwiczkach	cm	117

DANE TECHNICZNE:

Ilość nakryć (EN 50242)	15
Pojemność wraz z garnkami i talerzami	dla 9 osób
Dopuszczalne ciśnienie instalacji wodnej	Minimum 0,08 - maksimum 0,8 MPa
Moc bezpieczników	(patrz tabliczka znamionowa)
Maksymalna pobierana moc	(patrz tabliczka znamionowa)
Napięcie	(patrz tabliczka znamionowa)

WYBÓR PROGRAMÓW I FUNKCJE SZCZEGÓLNE

WAŻNE

Zmywarka posiada dwie bardzo użyteczne funkcje:

- program "zalecany" (zaprogramowany fabrycznie idealny do użytku codziennego z pełnym załadunkiem) dla szybkiego i pewnego wyboru programu;

- funkcję zapamiętania ostatnio używanego programu, co dla użytkownika używającego zawsze ten sam program oznacza brak konieczności wyboru programu i oszczędność czasu.

Przyciski "PRO"

PRO+ PRO-

Teprzyciski umożliwiają zmianę intensywności zmywania w zależności od stopnia zabrudzenia naczyń poprzez zmianę czasu trwania i temperatury cyklu zmywania.

Przyciskając PRO+ intensywność zmywania jest zwiększana, przyciskając PRO- zmniejszana, ze znacznym zmniejszeniem czasu zmywania.

Połączenie tych przycisków z 4 programami podstawowymi daje nam dodatkowych 8 programów zmywania.

WAŻNE

Przy włączeniu zmywarki zostaje wyswletlone ostatnie wybrane ustawlenie.

Ustawianie programów

■ Otworzyć drzwiczki zmywarki i włożyć do niej naczynia przeznaczone do mycia.
■ Wcisnać przycisk "WŁĄCZ/WYŁĄCZ" ⓤ. Na wyświetlaczu pojawi się program "zalecany" lub ostatni ostatni używany program.
■ Jeżeli chcemy wybrać program należy użyć przycisku "WYBOR PROGRAMU" ("PROGR.").
■ Ewentualnie wcisnąć przycisk "PRO +" lub "PRO -".

■ W r azie potrzeby należy wcisnąć przycisk opcji (zaświeci się odpowiednia lampka sygnalizacyjna).
Opcje można włączyć lub wyłączyć W CZASIE jednej minuty od uruchomienia programu.
■ Wcisnąć przycisk "START". Wyświetlacz pokazuje czas trwania programu pokazując kolejno godziny i minuty [Np: 1 h (1 godz.) / 25 (25 minut).
■ Zamknąć drzwiczki. Po sygnale dźwiękowym program automatycznie zaczyna pracę.

W CZASIE jednej minuty od uruchomienia programu możliwa jest zmiana cyklu zmywania za pomocą przycisku "WYBÓR PROGRAMU" (możliwa jest także aktywacja lub dezaktywacja przycików "PRO+" lub "PRO-").

Programy "AUTOMATYCZNE"

Zmywarka jest wyposażona w czujnik brudu, który "analizuje" mnętość wody podczas faz programów "AUTOMATYCZNYCH" (patrz wykaz programów). Dzięki temu czujnikowi parametry cyklu zmywania są automatycznie dopasowywane na podstawie rzeczywistej ilości brudu na naczyniach. Stopień zmętnienia wody zależy bowiem od ilości brudu na naczyniach. W ten sposób uzyskuje się lepsze wyniki zmywania, przy jednoczesnym zmniejszeniu zużycia wody i energii.

Programy "IMPULSY"

Programy "IMPULSY" wykorzystują technikę zmywania na impulsy, która zmniejsza żuzycie wody i energii, hałas a przy tym zwiększa skuteczność zmywania.

WAŻNE

Działanie przerywane pompy zmywania NIE jest sygnałem złego funkcjonowania, ale jest cechą charakterystyczną zmywania na impulsy świadcząćą o prawidłowym działaniu zmywarki.

Przerwanie programu

Odradzamy otwieranie drzwiczek podczas trwającego programu, szczególnie w fazie środkowej zmywania oraz w trakcie ostatniego płukania na gorąco. Jednakże, gdy podczas pracy zmywarki drzwiczki zostaną otwarte (w celu na przykład dodania naczyń do zmywania), program zmywania automatycznie wyłączy się (a na wyswietlaczu będzie migotać czas pozostały do zakończenia cyklu).

Po ponownym zamknięciu drzwiczek, bez wciskania żadnego przycisku, urządzenie wznowi pracę w tym punkcie cyklu, w którym zostało zatrzymane.

UWAGA!

Jeśli otworzymy drzwliczki gdy zmywarka jest w trakcie suszenia, włączy się sygnał akustyczny ostrzegający, że cykl się jeszcze nie zakończył.

Zmiana programu w trakcie pracy zmywarki

Aby zmienić lub anulować wykonywany aktualnie program, należy posłępować w następujący sposób:

■ Otworzyć drzwiczki.
■ Trzymać wciśnięty przez co najmniej 5 sekund przycisk "RESET" (a dany program zostanie anulowany).
■ Na wyświetlaczu pojawi się program "zalecany".
■ W tym momencie możliwe będzie nastawienie nowego programu.

UWAGA!

Przed uruchomieniem nowego programu należy upewnić się, czy środek do zmywanła nie został już pobrany. Jeśli w pojemniku brakuje środka do zmywania, należy go uzupełnić.

W przypadku przerwania dopływu energii elektrycznej zmywarka przechowa w pamięci wykonywany program, który w momencie przywrócenia dostawy energii elektrycznej zostanie wznowiony w punkcie, w którym był przerwany.

Zakończenie programu

Koniec programu jest oznajmiany sygnałem dźwiękowym (jeśli nie jest wyłączony), trwającym 5 sek., powtarzanym 3 razy z przerwami 30 sekundowymi.

Wówczas możliwe będzie wyjęcie umytych naczyń i wyłączenie zmywarki poprzez wciśnięcie przycisku "WŁĄCZ/WYŁĄCZ" lub też ponowne załadowanie zmywarki w celu dokonania następnego zmywania z wykonaniem opisanych wyżej kolejnych czynności.

Przycisk opcji

Przycisk "ALL in 1"

Ta opcja umożliwia zastosowanie detergentów łączonych "Wszystko w 1" (3 w 1/4 w 1/5 w 1, itd.) Po wciśnięciu tego przycisku program wybrany zostaje zmodyfikowany dla optymalnego wykorzystania detergentów łączonych (ponadto są wyłączone kontrolki braku soli i nabłyszczacja).

UWAGA!

Po wyborze tego programu, opcja pozostanie aktywna (odpowiednia kontrolka będzie zapalona) także w następnych programach zmywanla. Opcję będzie można skasować tylko za pomocą ponownego wciśnięcia przycisku (wtedy zgaśnie odpowiednia kontrolka).

WAŻNE

Przy włączeniu tej opcji, czas trwania programu "SZYBKI" przedłuży się o około 10 min.

Przycisk

"OPÓZNIONY START"

1-23 h

Przycisk ten pozwala na zaprogramowanie rozpoczęcia czasu zmywania z opoźnieniem od 1 godz. do 23 godz.

Aby ustawić opóźniony start, należy postępować w następujący sposób:

■ Nacisnąć przycisk "OPÓŻNIONY START" (na wyświetlaczu pokaże się napis "00").
■ Nacisnąć ponownie przycisk aby określić czas rozpoczęcia zmywania (kaźde naciśnięcia opóźnia start o 1 godz. aż do 23 godz). Kontrolka "OPÓŻNIONEGO STARTU" zapali się.
■ W celu uruchomienia odliczania wcisnąć "START" (kontrolka "OPÓZNIONEGO STARTU" zacznie migać). Po zakończeniu liczenia program uruchomi się automatycznie (kontrolka "OPÓZNIONEGO STARTU" zgaśnie).

Jeśli chcemy upewnić się, jaki program wybraliśmy, należy wcisnąć przycisk "WYBORU PROGRAMÓW".

Jeżeli chcemy anulować opóźniony start należy:

■ Przytrzymać przez ponad 5 sekund przycisk "RESET".
■ Opóźniony start i wybrany program zostaną skasowane. Na wyświetlaczu pojawi się program “zalecany”.
■ Jeżeli chcemy teraz uruchomić zmywarkę należy na nowo ustawić żądany program i ewentualne opcje tak jak to wyjaśniono w paragrafie "USTAWIANIE PROGRAMÓW".

Wyłaczenie sygnalizacji akustycznej KÓNCA PROGRAMU

Sygnalizacja akustyczna końca programu może być wyłączona w następujący sposób.

WAŻNE Procedurę ustawiania należy zawsze zaczynać gdy zmywarka jest wyłączona.

1. Wcisnąć i przytrzymać przycisk "WYBÓR PROGRAMU" i równocześnie włączyć zmywarke przyciskiem "WŁĄCZ/WYŁĄCZ" (rozlegnie się krótki sygnał).
2. Przytrzymać przycisk "WYBÓR PRÓGRAMU" przez co najmniej 15 sekund (w tym czasie rozlegną się 2 sygnały akustyczne).
3. Zwolnić przycisk przy drugim sygnale akustycznym (wyświetlacz pokaże "b1" che co oznacza że sygnalizacja jest włączona).
4. Wcisnąć ponownie ten sam przycisk (pojawi się "b0" co oznacza że sygnalizacja jest wyłączona).
5. Wyłączyć zmywarke za pomocą przycisku "WŁĄCZ/WYŁĄCZ" dla zapamiętania nowego ustawienia.

W celu włączenia sygnalizacji końca programu należy powtórzyć tę samą procedurę.

UWAGA!

Aby nie dopuścić do nleumyślnego włączenia układu zabezpieczającego przed zalanlem nie zaleca się przesuwać anal przechycłać zmywarki podczas jej działania. W przypadku, w którym zachodzi konieczność przesunięcia lub przechylenia zmywarki należy sprawdzić wcześniej, czy zmywanie zakończyło się i czy w zbiorniku zmywarki nie pozostała woda.

Zmywarka może sygnalizować, poprzez informację na wyświetlaczu, cały szereg wadliwych działań.

AUTOMATYCZNE SYGNALIZOWANIE ANOMALII W PRACY ZMYWARKI

ANOMALIA PRZYCZYNA ŚRODEK ZARADCZY
Na wyświetlaczu pokazują się symbole E2, rozłega się sygnał dźwiękowy.	Brak wody (zamknięty kran dopływu wody).	Wyłączyć zmywarkę, otworzyć kran, ponownie wybrać program.
Na wyświetlaczu pokazują się symbole E3, rozłega się sygnał dźwiękowy.	Zmywarka nie odprowadza wody ze zolornika.	Sprawdź, czy nie jest zagłęty wąż odpływowy lub czy nie są zatkane syfon albo filtry.Jeśli nie ma uszkodzenia należy wezwać Serwis.
Na wyświetlaczu pokazują się symbole E4, rozłega się sygnał dźwiękowy.	Wyciek wody.	Sprawdź, czy nie jest zagjęta wąż odpływowy lub czy nie są zatkane syton albo filtry.Jeśli nie ma uszkodzenia należy wezwać Serwis.
Na wyświetlaczu pokazują się symbole E5, E6, E7, Ef lub EL wraz z krótkim sygnałem dźwiękowym	Uszkodzenie modułu elektronicznego.	Zachodzi konieczność wezwania technika serwisowego.
Na wyświetlaczu pokazują się symbole E8 lub Ei wraz z krótkim sygnałem dźwiękowym	Nie działa prawidłowo grzalka podgrzewająca wodę lub filtr jest zatkany.	Oczyścić płytkę filtra. Jeśli usterki nie udaje się wyeliminować, wezwac technika serwisowego.

LISTA PROGRAMÓW

Zmywanie z myclem wstępnymDla programów z myciem wstępnym zalecane jest dodanie dodatkowj ilości detergentu(max. 10 gramów) bezpośrednio do wnętrza zmywarki.
◆( ' - )DZIAŁANIE PROGRAMÓW "AUTOMATYCZNYCH" ZOSTAŁO ULEPSZONE DZIĘKI ZASTOSOWANIUCZUJNIKA BRUDU, KTÓRY POZWALA DOPASOWAĆ PARAMETRY ZMYWANIA DO STOPNIA ZABRUDZENIANACZYŃ.
P1	[PRO+]		Hygiene+ 75°C	Cylkl antybakteryjny, polecany do naczyń (nawetbardzo zabrudzonych), butelek dla niemowląt itp.
P1	PROGR.		INTENSYWNY75°C	Przeznaczony do zmywania mocnozabrudzonych naczyń i garnków.
P1	[PRO-]		Chef 65°C	Do zmywania naczyń bardzo zabrudzonych.
P2	[PRO+]	AUTO	Rodzina65-75°C	Do zmywania codziennego. Dwa płukaniakońcowe gwarantują wysoką czystość.
P2	PROGR.	AUTO	UNIWERSALNY55-65°C	(Program "ZALECANY")Przeznaczony do zmywania naczyń i garnkówcodziennego użytku, normalnie zabrudzonych.
P2	[PRO-]	AUTO ≈	Codzienny45-55°C	Szybki program do naczyń normalniezabrudzonych, do częstego stosowania przynormalnym załadunku.
P3	[PRO+]		ECO plus 55°C	Program w temperaturze średniej, do mycia naczyń i garnków normalnie zabrudzonych zzastosowaniem detergentów z enzymami.
P3	PROGR.	ECO	ECO 45°C	Przystosowany do zmywania naczyń i garnkównormalnie zabrudzonych, z zastosowaniemenzymatycznego środka do zmywania.Program znormalizowany EN 50242.
P3	[PRO-]		Kryształty45°C	Program przystosowany do zmywania naczyńdelikatnych, zdobionych i z kryształu. Wskazanydo zmywania naczyń w niewielkim stopniuzabrudzonych, za wyjątkiem garnków.
P4	[PRO+]	AWASH59'	Klasa A 59 min.70°C	Przeznaczony do codziennego zmywania naczyńi garnków zaraz po użyciu normalnie zabrudzonych(Max. 8 kompletów).- KLASA A ZMYWANIA -
P4	PROGR.	R 29'	SZYBKI 29 min.50°C	Bardzo szybkie zmywanie wykonywane tuż pozakończenių posiłku po podgrzaniu wody wskazahedo zmywania naczyń dla 4/6 osob najwyżej.
P4	[PRO-]		Mycie wstepne	Wstepne, krótkie zmywanie wykonywane, ranolub w południe, kiedy chcemy przenlesc głównezmywanie na okres po kolacji.

Czynności do wykonania

Przebieg wykonania programu

Czas zmywania w minutach

Funkcje dodatkowe

Środek do zmywania wstępnego

Środek do zmywania

Czyszczene filtrow i płytki

Kontrola środka wybieszczającego

Kontrola zapesu soll

Zmywanie watęone gorące

Zmywanie watęone zminc

Zmywanie zasadnicze

Pierwszo zimre płukanie

Drugie zmine płykanie

płukanie gorące ze środkiem wybieszczającym

Woda zimną (15°C)*-Tolerancja ± 10%

Przydisk*OPÓZNIONY START*

Przydisk *ALL in 1*

○

●

75°C

○

○

○

140

TAK TAK

○

●

75°C

○

○

○

130

TAK TAK

○

●

65°C

○

○

85

TAK TAK

○

●

65°C/75°C

○

(○)

○

115/125

TAK TAK

●(○)

55°C/65°C

(○)

○

90/110

TAK TAK

●(○)

45°C/55°C

(○)

○

70/80

TAK TAK

●

55°C

○

○

190

TAK TAK

●

45°C

○

○

175

TAK TAK

●

45°C

○

○

85

TAK TAK

○

70°C

○

59

TAK TAK

●

50°C

○

29

TAK TAK

○

5

TAK

* PRZY ZMYWANIU W GORACEJ WODZIE CZAS POZOSTAŁY DO KOŃCA PROGRAMU DOSTOSOWUJE SIĘ AUTOMATYCZNIE W TRAKCIE
■ = Programy "IMPULSY" ◆ = Programy "AUTOMATYCZNE"

WATERBLOCK

Zadaniem funkcji "Waterblock" jest dodatkowe zabezpieczenie zmywarki, szczególnie pod nieobecność domowników. Funkcja "Waterblock" przerywa ewentualne wycieki wody, które mogłyby doprowadzić do zalania mieszkania, spowodowane niepoprawnym działaniem zmywarki lub rozerwaniem lub przecięciem węży gumowych, w szczególności węża zasilającego w wodę.

Jak działa "Waterblock"

Dno umieszczone pod zmywarką zbiera ewentualne wycieki wody i za pośrednictwem czujnika zamyka zawór bezpieczeństwa umieszczony pod kurkiem dopływu wody. W ten sposób nie dopuszczna się do wycieku wody na zewnątrz nawet przy otwartym kurku dopływowym.

Jeśli skrzynka zawierająca elementy elektryczne została uszkodzona należy natychmiast odciąć zasilanie w energię elektryczną.

Aby zapewnić idealne działanie zabezpieczenia skrzynka "A" z przewodem powinny być dołączone do kurka w sposób wskazany na Rys. "1". Nie wolno przecinać przewodu zasilania w wodę, gdyż zawiera on części pod napięciem.

Jeśli długość przewodu nie pozwala na prawidłowe dołączenie, sam przewód należy zamienić na inny, o poprawnej długości. Rys. 1.

Niniejsza zmywarka wyposażona jest również w urządzenie zabezpieczające przed zalaniem, które w przypadku przekroczenia normalnego poziomu wody, w wyniku ewentualnej awarii, automatycznie blokuje dopływ wody i/lub uruchamia odprowadzenie jej nadmiaru.

Jeśli zmywarka nie działa, z pomocą wezwanego technika serwisowego wykonać następujące czynności sprawdzające:

NIEPRAWIDŁOWOŚCI	PRZYCZYNY ŚRODKI ZARADCZE
1 - Maszyna nie działa dla żadnego programu	Żie wetknięta wtyczka sieciowa	Wetknąć wtyczkę
	Nie wciśnięty przycisk O/I (Start/Stop)	Wcisnąć przycisk Start/Stop
	Drzwiczki otwarte	Zamknąć drzwiczki
	Brak zasilania w energię	Sprawdzić
2 - Maszyna nie pobiera wody	Patrz przyczyny Nr 1	Skontrowować
	Zamknięty kurek z wodą	Otworzyć kurek
	Żie ustawiony programator	Ustawić poprawnie programator
	Zagięty przewód zasilający	Wyprostować przewód.
	Zatkany filtr przewodu zasilania w wodę	Oczyścić filtr umieszczony na zakończeniu przewodu zasilania w wodę
3 - Maszyna nie odprowadza wody	Zatkany filtr	Oczyścić filtr
	Zagięty przewód odpływowy wody	Wyprostować przewód.
	Nieprawidłowe przedłużenie przewodu odpływowego wody	Podczas przedłużania przewodu odpływowego posłępować zgodnie z instrukcją
	Przewód odpływowy skierowany do rury w ścianie nie ma odpowietrzenia	Wezwać wykwalifikowanego technika
4 - Maszyna odprowadza wodę w sposób ciągły	Przewód w położeniu zbyt niskim	Unieść do 40 cm końcówkę przewodu odpływowego.
5 - Nie obraca się ramię obrotowe	Zoyt dużo środka myjącego	Zmniejszyć iłość środka myjącego. Zastosować specjalny środek myjący.
	Jakiś przedmiot przeszkadza w obrocie ramiania	Skontrowować
	Płytka filtrująca i filtr zatkane przez niczystości	Oczyścić płytkę i filtr
6 - W zmywarkach elektronicznych bez wyświetlacza: jedna lub dwie kontrolki migają szybko.	Zamknięty kurek dopływu wody	Wytączyć maszynę. Otworzyć kurek. Ponównie włączyć cyki prania
NIEPRAWIDŁOWOŚCI PRZYCZYNY ŚRODKI ZARADCZE
7 - Naczynia są zmyte tylko częściowo	Patrz przyczyny Nr 5	Skontrolować
	Dno garnków nie jest dokładnie umyta	Zayıł uporczywie przyczepione resztki jedzenia, które należy zołąć przed zmywaniem w zmywarcę
	Brzeg garnków nie jest dokładnie umyty	Lepiej ułożyć garnki
	Dysze ramion spryskujących częściowo zatkano	Zdemonłować ramiona spryskujące odkręcając mocującą nakrętki mocujące zgodnie z kiorunkiom ručniu wskazówek zogara i umyć je pod kranem.
	Naczynia nie są dobrze rozłożone	Nie układać naczyń zbyt clasno
	Końcówka przewodu odpływowego zanurzona jest w wodzie	Końcówka przewodu odpływowego nie powinna dotykać powierzchni wody odprowadzanej.
	Środek myjący nie jest prawidłowo dawkowany, jest stary lub zbryłony.	Zwiększyć dawkę zależnie od stopnia zabrudzenia lub wymienić środek myjący.
	Korek pojemnika z solą nie jest dokładnie zakręcony.	Dokręcić do oporu.
	Wybrany program zmywania jest zbyt slaby.	Wybrać program bardziej skuteczny.
	Naczynia w koszyku dolnym nie są umyte.	Wyłączyć przycisk połowicznego załadunku.
8 - Zmywarka nie pobiera detergentu lub pobiera go za mało	Sztuße, talerze, garnki przesz każdają w prawidłowym otwarciu pojemnika na detergent.	Załadować naczynia w zmywarce prawidłowo, uważając by nie przeszkładzały w otwieraniu się pojemnika na detergent.
9 - Obecność białych plam na naczyniach	Woda zasilająca jest szczególnie twarda.	Sprawdzić poziom soli i środka do płukania oraz wyregulować dawkowanie, jeśli nieprawidowość utzymuje się, poprośc Dział Senwisowy o interwencję.
10 - Hałas podczas zmywania	Naczynia udzerzają o siebie.	Lepiej je rozmieścić w koszykach.
	Obrotowe ramiona myjące udzerzają o naczynia.	Lepiej ułożyć naczynia.
11 - Naczynia nie są dokładnie wysuszone	Brak obiegu powietrza	Pozostawić drzwiczki maszyny uchylone po zakończeniu programu zmywania co poprawi warunki naturalnego wysychania.
	Brakuje środka nabłyszczającego.	Uzupełnić środek nabłyszczający.

Uwaga: Gdy jedna z cytowanych powyżej nieprawidłowości jest powodem zlego zmywania lub niewystarozającego płukania, niezbędne jest ręczne zebranie brudów z naczyń gdyż operacja końcowa spowoduje wyschnięcie zabrudzeń, których kolnejne zmywanie w zmywarca nić byłoby w stanie ocesyścić. Jeśli złe działanie zmywarki utrzymuje się, należy zwrócić się do Działu Serwisowego podając nazwę modelu zmywarki, umieszconą na tabliczce znamionowej znajdującej się po wewnętrznej stronie drizwiczek, w części gornej, lub na egzemplarzu gwarancji. Informacje te umożliwia dokonanie szybszego i skuteczniejszego serwisu.
Producent zrzeka się wszelkiej odpowiedzialności za błędy w druku niniejszej instrukcji. Ponadto zastrzega sobie prawo wprowadzania zmian które uzna za użyteczne bez pogorszenia podstawowych charakterystyk.

INNHOLD

To urządzenie elektryczne jest oznakowane zgodnie z Dyrektywą Europejską 2002/96/CE dotyczącą smleci tworzonych przez zuzyty sprzęt elektryczny i elektroniczny (WEEE)

Zapewniając właściwą utyfizację tego sprzętu elektrycznego przyczynicie się do unknięcia szkodiiwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z niewłaściwej utyfizacji takiego sprzętu.

Symbol umieszczony na urządzeniu oznacza, że sprzęt ten nie może być traktowany tak samo jak inne śmieci domowe.

Musi zostać oddony do najblższego punktu zbiórki i utylzacji zużytych urządzeń elektrycznych i elektronicznych.

Utyrlacja muł być wykonana zgodnie z aktualnymi przepisami o użytkocji tego typu śmieci. Aby uzyskać dokładne informacje na temot postępowania w sprawie tego typu śmieci prosze kontaktować się z odpowiednim biurem w departoménie Ministierstwa Ochrony Srodkowska lub z Zakładem Oczyszczania Mlasta w waszym miejscu zamieszkania, lub też ze skiepem w którym sprąt został zakupiony.

Z zastrzezeniem prawa do modyfikacji technicznych i ewentualnych błędów drukarskich.
