| Tipo di prodotto | Lavastoviglie da incasso |
| Marca | Hoover |
| Modello | HLSI 500G-30 |
| Capacità | 15 coperti (standard EN 50242) |
| Dimensioni (Altezza x Larghezza x Profondità) | 82-90 cm x 59,8 cm x 55 cm |
| Ingombro con porta aperta | 117 cm |
| Pressione acqua consentita | 0,08 - 0,8 MPa |
| Tensione di alimentazione | Vedere targhetta dati (230 V ~ 50 Hz) |
| Potenza massima assorbita | Vedere targhetta dati (circa 2000 W) |
| Programmi di lavaggio | Hygiene+ 75°C, Intensivo 75°C, Chef 65°C, Auto (3 livelli), Eco plus 55°C, Eco 45°C, Cristalli 45°C, A Wash 59' 70°C, Rapido 29' 50°C, Prelavaggio |
| Opzioni | ALL in 1, Partenza differita (1-23 h), PRO+/PRO- |
| Sistema di sicurezza | Waterblock, dispositivo antitrabocco, sicurezza elettrica apertura sportello |
| Materiali vasca e sportello | Acciaio inossidabile |
| Regolazione decalcificatore | 8 livelli (d0-d7) per durezza fino a 90°fH |
| Capacità contenitore sale | 1,5 - 1,8 kg |
| Filtri | Microfiltro autopulente, piastra filtro, bicchierino centrale |
| Cestelli | Cesto superiore regolabile in altezza, cesto inferiore con griglia mobile, cesto posate rimovibile |
| Detersivo | In polvere, liquido, pastiglie, detersivi combinati ALL in 1 |
| Brillantante | Dosatore regolabile (1-6), posizione consigliata 4 |
| Display | Digitale |
Domande frequenti - HLSI 500G-30 HOOVER
Domande degli utenti su HLSI 500G-30 HOOVER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Lavastoviglie in formato PDF gratuitamente! Trova il tuo manuale HLSI 500G-30 - HOOVER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HLSI 500G-30 del marchio HOOVER.
MANUALE UTENTE HLSI 500G-30 HOOVER
IT Guida pratica all'uso
HOOVER®
| Indicazioni di sicurezza | pag. 4 |
| Messa in opera, Installazione | pag. 5 |
| Impianto di decalcificazione | pag. 8 |
| Caricare il sale | pag. 9 |
| Regolazione del cesto superiore | pag. 10 |
| Caricamento delle stoviglie | pag. 11 |
| Informazioni per laboratori di prova | pag. 13 |
| Caricamento detersivo | pag. 14 |
| Tipi di detersivo | pag. 15 |
| Caricamento brillantante | pag. 16 |
| Pulizia filtri | pag. 17 |
| Consigli pratici | pag. 18 |
| Pullzia e manutenzione ordinaria | pag. 19 |

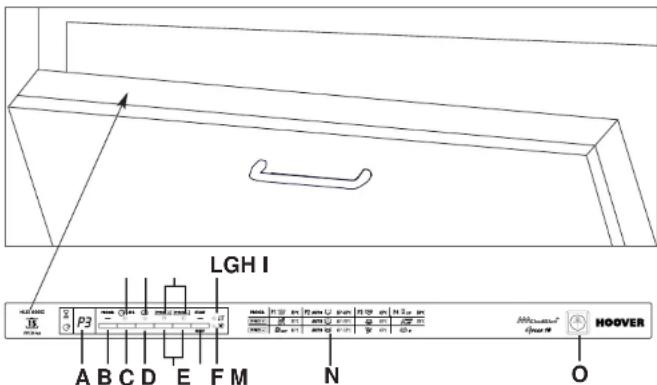

| Descrizione dei comandi | pag. 20 |
| Dati tecnici | pag. 20 |
| Scelta dei programmi e funzioni particolari | pag. 21 |
| Waterblock | pag. 25 |
| Elenco dei programmi | pag. 26 |
| Ricerca piccoli guasti | pag. 28 |
La preghiamo di leggere attentamente le avvertenze contenute nel presente libretto, in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'uso, di manutenzione ed alcuni utili consigli per utilizzare al meglio la propria nuova lava-stoviglie.
Conservi con cura questo libretto per ogni ulteriore consultazione.
INDICAZIONI DI SICUREZZA
L'uso di un qualsiasi apparecchio elettrico comporta l'osservanza di alcune regole fondamentali.
Installazione
In caso di incompatibilità tra la presa e la spina dell'apparecchio, fare sostituire la presa con altra di tipo adatto, da personale qualificato. Quest'ultimo, in particolare, dovrà anche accertare che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio.
■ Fare attenzione che l'apparecchiatura non schiacci il cavo di alimentazione.
■ In generale è sconsigliabile l'uso di adattatori, prese multiple e/o prolunghe.
■ Qualora si rendesse necessaria la sostituzione del cavo di alimentazione dell'apparecchio, rivolgersi al Servizio di Assistenza Tecnica Autorizzato.
Sicurezza
■ Non toccare l'apparecchio con mani o piedi bagnati o umidi.
■ Non usare l'apparecchio a piedi nudi.
■ Non tirare il cavo di alimentazione, o l'apparecchio stesso, per staccare la spina dalla presa di corrente.
■ Non esporre l'apparecchio ad agenti atmosferici (pioggia, sole, ecc.).
- Questo apparecchio non è destinato ad essere usato da bambini e persone incapaci o inesperte all'uso del prodotto, a meno che non vengano sorvegliate o istruite riguardo all'uso dell'apparecchio da una persona responsabile della loro sicurezza.
Sorvegliare i bambini in modo tale da assicurarsi che non giochino con l'apparecchio.
■ Non si deve bere l'acqua che rimane nella macchina o sulle stoviglie alla fine dei programmi di lavaggio.
■ Non lasciare la porta aperta in posizione orizzontale, al fine di evitare potenziali pericoli (es. inciampare).
■ Appoggiarsi o sedersi sulla porta aperta della lavastoviglie, può causarne il ribaltamento.
ATTENZIONE!
Coltelli ed altri utensili con l'estremità appuntite devono essere collocati nel cesto con le punte rivolte verso il basso o in posizione orizzontale.
Utilizzo quotidiano
■ Questo apparecchio dovrà essere destinato solo all'uso domestico.
■ La lavastoviglie è progettata per il lavaggio di normali utensili domestici: oggetti contaminati da benzina, vernice, avanzi di acciaio o ferro, prodotti chimici corrosivi, acidi o alcalini non devono essere lavati in lavastoviglie.
■ Se l'abitazione è dotata di impianto per addolcire l'acqua non è necessario aggiungere sale nell'addolcitore della lavastoviglie.
■ I coltelli e le posate ottengono un lavaggio migliore se posti nel cestello con i manici in basso.
In caso di guasto e/o di cattivo funzionamento dell'apparecchio, spegnerlo, chiudere il rubinetto dell'acqua e non manomettero l'elettrodomestico. Per l'eventuale riparazione rivolgersi solamente ad un Centro di Assistenza Tecnica (GIAS) e richiedere l'utilizzo di ricambi originali.
Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio e dell'utilizzatore.
Smaltimento
- Questo apparecchio è fabbricato con materiali riciclabili, per permetterne un corretto smaltimento degli stessi.
■ Volendo eliminare una vecchia lavastoviglie, si abbia cura di togliere la chiusura sportello, per evitare che i bambini possano chiudersi nella macchina. Dopo aver staccato la spina dalla presa di corrente, è importante tagliare il cavo di alimentazione.
INSTALLAZIONE
(Notazioni tecniche)
IMPORTANTE
Nel caso si installi la macchina su un pavimento ricoperto da tappeti o con moquette, controllare che le aperture di ventilazione alla base dell'apparecchio non vengano ostruite.
Inoltre, la spina dell'apparecchio deve rimanere accessibile anche dopo l'installazione.
Alimentazione elettrica
L'apparecchio è conforme ai requisiti di sicurezza previsti dagli istituti normativi ed è munito di spina tripolare con polo di terra che assicura la completa messa a terra del prodotto.
Prima di alimentare elettricamente l'elettro- domestico accertarsi:
-
che la presa abbia un corretto collegamento di messa a terra;
-
che la portata amperometrica del contatore elettrico risulti idonea per l'assorbimento indicato dai dati di targa dell'elettrodomestico.
ATTENZIONE!
L'efficacia della sicurezza è comunque subordinata anche alla corretta messa a terra del Vostro impianto. Per la mancanza di un efficiente impianto di terra, si avverte una lieve dispersione di corrente sulle parti metalliche dell'elettrodomestico per la presenza del filtro antidisturbo radio.
La società costruttrice resta sollevata da ogni responsabilità per eventuali danni a persone o cose, derivanti dal mancato allacciamento della linea di terra.
Apparecchio conforme alle Direttive Europee 73/23/CEE e 89/336/CEE, sostituite rispettivamente da 2006/95/CE e 2004/108/CE, e successive modifiche.
Alimentazione idrica
IMPORTANTE
L'apparecchio deve essere connesso alla rete idrica, solo con i nuovi tubi di carico forniti in dotazione. I vecchi tubi di carico non devono essere riutilizzati.
■ I tubi di carico e scarico possono essere orientati indifferentemente verso destra o verso sinistra.
IMPORTANTE
La lavastoviglie può essere allacciata all'impianto dell'acqua fredda o calda purchè non superi i 60°C.
■ La pressione idrica deve essere compresa tra un minimo di 0,08 MPa e un massimo di 0,8 MPa. Per pressioni inferiori consultare il Centro Assistenza Tecnica.
■ E' necessario un rubinetto a monte del tubo di carico per isolare la macchina dall'impianto idrico quando non è in funzione (fig. 1 B).

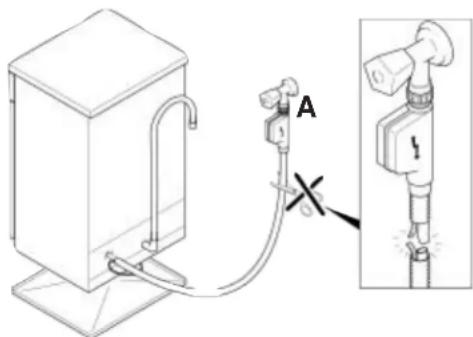

■ La lavastoviglie è dotata di un tubo per la presa d'acqua terminante con ghiera filettata 3/4" (fig. 2).
Il tubo di carico "A" deve essere avvitato ad un rubinetto dell'acqua "B" con attacco da 3/4" assicurandosi che la ghiera sia ben stretta.
■ Se necessario, si può allungare il tubo di carico fino a 2,5 m. A tale scopo, contattare il Centro Assistenza Tecnica.
■ Qualora l'acqua di rete presentasse dei residui calcarei o sabbia, è consigliabile richiedere presso il Centro Assistenza Tecnica, il filtro accessorio art. 9226085 (fig. 3). Il filtro "D" va inserito tra la presa d'acqua da 3/4" "B" ed il tubo di carico "A", ricordando di mettere le guarnizioni "C".
■ Se la macchina viene collegata a tubazioni nuove o rimaste inutilizzate per lungo tempo, è consigliabile far scorrere l'acqua per alcuni minuti prima di allacciare il tubo di carico. In tal modo eviterete che depositi di sabbia o di ruggine possano otturare il filtrino di ingresso acqua.
Collegamento allo scarico d'acqua
■ Infilare il tubo nell'impianto di scarico, senza creare pieghe (fig. 4).
■ Lo scarico fisso deve avere il diametro interno di almeno 4 cm e dev'essere posto ad una altezza minima di 40 cm.
■ Si raccomanda di predisporre il sifone antiodore (fig. 4X).
■ Se necessario si può allungare il tubo di scarico fino a 2,5 m, tenendolo però ad una altezza massima di 85 cm dal pavimento. A tale scopo, contattare il Centro Assistenza Tecnica.
■ L'estremità ricurva del tubo di scarico può essere appoggiata al bordo di un lavello, ma non deve rimanere immersa nell'acqua, per evitare il risucchio nell'apparecchio durante il programma di lavaggio (fig. 4Y).
■ Nel caso di installazione sotto piano continuo, la curva deve essere fissata immediatamente sotto il piano nel punto più alto possibile (fig. 4Z).
■ Nell'installare la macchina, controllare che i tubi di carico e scarico non siano piegati.
Apertura dello sportello
Se lo sportello viene aperto durante il funzionamento della macchina, una sicurezza elettrica fa si che tutte le funzioni vengano automaticamente interrotte.
IMPORTANTE
Per un corretto funzionamento evitare di aprire lo sportello mentre la lavastoviglie è in funzione.
Chiusura dello sportello
Inserire i cestelli.
Verificare che entrambi i bracci lavanti possano ruotare e che non ci siano posate, pentole o piatti che ne limitino o impediscano la rotazione.
Chiudere lo sportello e bloccarlo mediante leggera pressione.
IMPIANTO DI DECALCIFICAZIONE
L'acqua contiene in misura variabile, a seconda delle località, sali calcarei e minerali che si possono depositare sulle stoviglie lasciando macchie e depositi biancastri.
Più elevato è il contenuto di questi sali, maggiore è la durezza dell'acqua.
La lavastoviglie è corredata di un decalcificatore che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il lavaggio delle stoviglie.
Potete richiedere il grado di durezza della vostra acqua all'Ente erogatore di zona.
Regolazione del decalcificatore
Il decalcificatore può trattare acqua con durezza fino a 90°fH (gradi francesi), 50°dH (gradi tedeschi) tramite 8 livelli di regolazione.
I livelli di regolazione vengono riportati nella tabella seguente con la relativa acqua di rete da trattare.
| Livello | Durezza dell'acqua | Uso sale rigenerante | Regolazione decalificazione | |
| °fH (gradi francesi) | °dH (gradi tedeschi) | |||
| 0 | 0-5 | 0-3 | NO | d0 |
| 1 | 6-10 | 4-6 | SI | d1 |
| 2 | 11-20 | 7-11 | SI | d2 |
| 3 | 21-30 | 12-16 | SI | d3 |
| *4 | 31-40 | 17-22 | SI | d4 |
| 5 | 41-50 | 23-27 | SI | d5 |
| 6 | 51-60 | 28-33 | SI | d6 |
| 7 | 61-90 | 34-50 | SI | d7 |
*La regolazione è stata impostata dalla fabbrica al livello 4 (d4) in quanto questo soddisfa la maggior parte dell'utenza.
A seconda del livello di appartenenza della vostra acqua impostare il valore di decalcificazione nel seguente modo:
IMPORTANTE Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.
- Mantenere premuto il pulsante "SELEZIONE PROGRAMMA" e contemporaneamente accendere la lavastoviglie con il tasto "AVVIO/ARRESTO" (verrà emesso un breve suono).
- Continuare a tenere premuto il pulsante "SELEZIONE PROGRAMMA" per almeno 5 secondi, rilasciandolo SOLO dopo aver udito un segnale acustico. Nel display verrà indicato il livello di decalcificazione corrente.
- Premere nuovamente lo stesso pulsante per scegliere il livello di decalcificazione voluto: ad ogni pressione del pulsante, il valore aumenta di un grado. Dopo aver raggiunto il valore "d7". l'indicatore salta di nuovo al valore "d0".
- Spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO" per rendere effettiva la nuova impostazione.
ATTENZIONE!
Se per qualsiasi motivo non si riuscisse a terminare la procedura, spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO" e ripartire dall'inizio (PUNTO 1).
CARICARE IL SALE
■ Sul fondo della macchina, è sistemato il contenitore del sale che serve a rigenerare l'apparecchio decalcificatore.
- È importante utilizzare esclusivamente sale specifico per lavastoviglie, altri tipi di sale contengono sensibili percentuali di sostanze insolubili che potrebbero col tempo rendere inefficiente l'impianto di decalcificazione.
■ Per l'introduzione del sale, svitare il tappo del contenitore che si trova sul fondo.
Durante l'operazione un po' d'acqua trabocca; continuate in ogni caso a versare il sale fino al riempimento del contenitore, mescolando la miscela con un cucchiaio. Ultimata l'operazione, pulire la filettatura dai resti di sale e riavvitare il tappo.
■ Si consiglia di far seguire al rifornimento, un ciclo di lavaggio completo, oppure il programma AMMOLLO. Il contenitore ha una capacità di circa 1,5÷1,8 kg di sale e, per una efficace utilizzazione dell'apparecchio, è necessario riempirlo periodicamente a secondo della regolazione del proprio impianto di decalcificazione.
IMPORTANTE
Solo all'installazione della lavastoviglie, dopo aver riempito completamente il contenitore del sale, è necessario aggiungere dell'acqua fino al trabocco dal contenitore.
Indicatore di riempimento sale
Questo modello è dotato di una spia elettrica sul cruscotto che si accende quando diviene necessario provvedere a riempire il contenitore del sale.
IMPORTANTE
La comparsa di macchie biancastre sulle stoviglie è generalmente un indice importante di mancanza del sale.
REGOLAZIONE DEL CESTELLO SUPERIORE
Utilizzando abitualmente piatti da 27 cm a 31 cm di diametro, caricarli nel cesto inferiore dopo aver spostato quello superiore nella posizione più alta, procedendo nel seguente modo:
- Estrarre il cesto superiore;
- Impugnare il cesto da entrambi i lati e tirarlo verso l'alto (fig. 1).
Con questa operazione, nel cesto superiore non si possono caricare stoviglie con diametro superiore a 20 cm e non si possono utilizzare i supporti mobili nella posizione alta.
PER RIPORTARE IL CESTO IN POSIZIONE BASSA:
- Impugnare il cesto da entrambi i lati e tirarlo leggermente verso l'alto (fig. 2a);
- Lasciare lentamente ricadere il cesto accompagnandolo (fig. 2b).
N. B.: NON SOLLEVARE O ABBASSA-RE MAI IL CESTO DA UN SOLO LATO (fig. 3).
Attenzione :
si consiglia di effettuare la regolazione del cestello prima del carico delle stoviglie.
Utilizzo del cesto superiore
Il cesto superiore è dotato di supporti mobili agganciati alla sponda laterale, in grado di assumere due posizioni: alzata e abbassata. Nella posizione abbassata i supporti servono per appoggiarvi tazze da the, caffè, lunghi coltelli e mestoli. Sulle estremità dei supporti stessi, si possono appendere i bicchieri a forma di calice. Sotto di essi possono prendere posto bicchieri, tazze, sottotazze e piatti da dessert.
In posizione rialzata, i supporti permettono l'alloggiamento di piatti piani e fondi. Questi ultimi vanno sistemati in posizione verticale con la parte concava rivolta verso il lato anteriore, avendo cura di verificare che rimanga sempre uno spazio tra un piatto e l'altro, per consentire all'acqua di passare liberamente.
■ Per sfruttare la massima capienza del cesto, si consiglia di raggruppare i piatti di uguale forma.
■ I piatti possono essere caricati su un unica fila (fig. 1) o su entrambe le file (fig. 2).
■ Si consiglia di posizionare i piatti di dimensione maggiore, con un diametro di circa 270 mm, leggermente inclinati verso il lato anteriore in modo da favorire il facile inserimento del cesto all'interno della macchina.
- Nel cesto superiore possono trovare alloggiamento anche stoviglie quali insa- latiere e ciotole di plastica, che si consi- glia di bloccare per evitarne il capovolgimento a causa dei getti.
Il cesto superiore è stato studiato al fine di offrire la massima flessibilità di utilizzo. Esso può essere caricato con soli piatti, posizionati in doppia fila sino ad un massimo di 24 pezzi, con soli bicchieri, su cinque file sino a 30 pezzi, oppure per carichi misti.
Un carico standard giornaliero è rappresentato nelle fig. 1 e 2.
Cesto superiore (fig. 1)
A = piatti fondi
B = piatti piani
C = p iatti dessert
D = sottotazze
E = tazze
F = bicchieri
Cesto superiore (fig. 2)
A = piatti fondi
B = piatti piani
C = p iatti dessert
D = sottotazze
E = tazze
F = calici
G = bicchiere
H = cesto posate
Utilizzo del cesto inferiore
■ Nel cesto inferiore vengono alloggiate pentole, padelle, zuppiere, insalatiere, coperchi, piatti da portata, piatti piani, piatti fondi e mestoli.
■ Le posate vanno sistemate con il manico verso il basso, nell'apposito contenitore in plastica posizionato nel cesto inferiore (fig. 6) assicurandosi che le posate stesse non impediscano la rotazione delle rampe.
Il cesto inferiore è dotato di una speciale griglia mobile centrale (fig. 3 e 4) utile per avere sempre il carico stabile e ottimale dei piatti, anche quando le dimensioni e/o la forma sono diverse da quelle standard.
- POSIZIONE "A": per un carico di piatti standard o per un carico esclusivo di pentole, insalatiere, ecc...
- POSIZIONE "B": per piatti di forma particolare anche se di dimensioni standard (fondine molto profonde, quadrate o senza bordo, ecc...).
- POSIZIONE "C": per piatti piani più grandi della media e/o di forma particolare (quadrati, esagonali, ovali, piatti per pizza, ecc...).
I piatti di ridotte dimensioni, come ad esempio quelli da dessert, devono essere caricati nel cesto inferiore come indicato in figura 5, con gli appositi supporti mobili posizionati verso l'esterno ("B"). Per i piatti di normali o grandi dimensioni, supporti devono trovarsi in posizione interna ("A").
ATTENZIONE!
Se i piatti piccoli vengono posizionati senza il corretto utilizzo delle ribaltine, il braccio lavante inferiore si blocca interferendo con i piatti stessi.
Un carico standard giornaliero è rappresentato nella fig. 6.
Cesto inferiore (fig. 6)
A = pentola media
B = pentola grande
C = padella
D = zuppiere, piatti
da portata
E = posate
F = tegami, teglie
G = coppa media
H = coppa piccola
La disposizione razionale e corretta delle stoviglie è condizione essenziale per un buon risultato di lavaggio.
IMPORTANTE
Il cesto Inferiore è dotato di un dispositivo di fine corsa per rendere sicura la sua estrazione anche a pieno carico. Per le operazioni di carico sale, pulizia filtro e manutenzione ordinaria, è necessaria l'estrazione completa del cesto.
Cesto posate
La parte superiore del cesto porta posate può essere rimossa, così da poter offrire diverse possibilità di carico
INFORMAZIONE PER I LABORATORI DI PROVA
Programma comparativo generale (Norme EN 50242)
(vedi tabella programmi di lavaggio)
- Posizione cesto superiore: bassa
- Carico normalizzato
-
Posizione regolatore brillantante: 6
-
Quantità di detersivo:
-
9,5 g direttamente nella lavastoviglie;
- 28 g nella vaschetta per il detersivo.
Carico normalizzato 15 coperti internazionali (Norme EN 50242)
La corretta disposizione del carico è quella indicata nella fig. 1 per il cesto superiore, nella fig. 2 per il cesto inferiore e nella fig. 3 per il cesto posate.
Cesto superiore (fig. 1)
A = 5 + 5 + 5 bicchieri
B = 12 + 3 sottotazze
C = 5 + 5 + 5 tazze
D - cenna piccola
B - copper piccola
E - copper medio
E = coppa media
F = coppa grande
G = piatto da dessert
H = 1 + 1 cucchiai da servizio
I = mestolo
L = posate
1 = 15 cucchiai da dessert
2 = 15 forchette
3 = 12 cucchiaini da caffè
Cesto inferiore (fig. 2)
M = 15 piatti fondi
N = 15 piatti piani
O = 7+7 piatti dessert
P = piatto da portata
Q = posate
ATTENZIONE!
Prima di caricare il cesto inferiore, rimuovere la griglia mobile centrale.
Sistemare le posate come indicato in figura.
1 = cucchiai
2 = coltelli
3 = cucchiaini
4 = forchetta
da portata
Utilizzare esclusivamente detersivi in polvere, liquidi o in pastiglie specifici per lavastoviglie.
Nella lavastoviglie si trova una confezione campione di "FINISH" che assicura ottimi risultati di lavaggio.
Detersivi non idonei (come quelli per il lavaggio a mano) non contengono gli ingredienti adatti al lavaggio in lavastoviglie ed impediscono il corretto funzionamento della macchina.
Caricare il detersivo
La vaschetta per il detersivo del lavaggio è situata all'interno della porta (fig. A "2"). Se lo sportellino del contenitore risultasse chiuso, per aprirlo basterà agire sul pulsante di aggancio (A); al termine di un qualsiasi programma di lavaggio lo sportellino risulta sempre aperto, pronto per il successivo impiego.
ATTENZIONE!
Nel cesto inferiore, non caricare le stoviglie in posizione tale da impedire l'apertura dello sportellino o da non permettere l'asportazione del detersivo.
La dose di detersivo può variare in funzione del grado di sporco e del tipo di stoviglie. Si consiglia di versare 20 ÷ 30 g di detersivo nella vaschetta lavaggio (B).
Dopo aver versato il detersivo nel contenitore, richiudete lo sportellino, prima spingendolo (1) ed infine premendo leggermente su di esso (2) fino a sentire lo scatto d'arresto.
Poichè i detersivi non sono tutti uguali, consultate anche le istruzioni sulle confezioni. Ricordiamo che quantità insufficienti di detersivo provocano una incompleta asportazione dello sporco, mentre un eccesso di detersivo, oltre a non migliorare i risultati di lavaggio, rappresenta uno spreco.
IMPORTANTE
Non eccedere nell'uso di detersivo rappresenta un contributo al contenimento dell'inquinamento ambientale.
TIPDI DETERSIVO
Detersivi in pastiglie
I detersivi in pastiglie di differenti produttori si sciolgono a velocità diverse, quindi nei programmi brevi, alcune pastiglie potrebbero non riuscire ad essere pienamente efficaci non essendosi dissolte completamente. Se si utilizzano questi prodotti, si consiglia di scegliere programmi più lunghi per garantire la completa utilizzazione del detersivo.
IMPORTANTE
Per ottenere risultati di lavaggio soddisfacenti, le pastiglie DEVONO essere inserite nella vaschetta per il detersivo di lavaggio e NON direttamente in vasca.
Detersivi concentrati
I detersivi concentrati, a ridotta alcalinità e con enzimi naturali, combinati con i programmi di lavaggio a 50°C, permettono di avere un minor impatto sull'ambiente e salvaguardano le stoviglie rispettando anche la lavastoviglie.
I programmi di lavaggio a 50°C sono stati ideati appositamente per sfruttare in pieno le proprietà di scioglimento dello sporco da parte degli enzimi, permettendo quindi, con l'utilizzo dei detersivi concentrati, di ottenere gli stessi risultati dei programmi a 65°C già ad una temperatura inferiore.
Detersivi combinati
I detersivi che contengono anche il brillantante devono essere inseriti nella vaschetta per il detersivo di lavaggio. Il contenitore del brillantante deve essere vuoto (se non fosse così, prima di utilizzare i detersivi combinati, regolare al minimo il dosatore del brillantante).
Detersivi combinati "ALL in 1"
Qualora si decida di utilizzare detersivi combinati ("3 in 1"/"4 in 1"/"5 in 1", ecc.) che potrebbero rendere superfluo l'impiego di sale e/o brillantante, si devono rispettare scrupolosamente le seguenti avvertenze:
■ leggere attentamente ed attenersi scrupolosamente alle istruzioni per l'uso
e alle avvertenze indicate sulla confezione del detersivo combinato che si intende utilizzare:
■ l'efficacia dei prodotti che rendono non necessario l'utilizzo del sale dipende dalla durezza dell'acqua di alimentazione dell'apparecchio. Verificare allo scopo che là durezza dell'acqua sia compresa nell'intervallo di funzionamento indicato nelle istruzioni del detersivo.
Se con l'uso di questo tipo di prodotto si ottenessero risultati di lavaggio non soddisfacenti, rivolgersi al produttore del detersivo.
L'utilizzo improprio di questi prodotti potrebbe portare:
■ alla formazione di depositi di calcare nell'apparecchio e sulle stoviglie;
■ ad un degrado delle prestazioni di asciugatura e/o di lavaggio.
IMPORTANTE
Nel caso di reclami che possono essere legati direttamente all'impiego improprio di questi prodotti, non verrà fornita alcuna prestazione in garanzia.
Si ricorda che l'uso dei detersivi combinati "ALL in 1" rende superfluo l'uso delle segnalazioni di mancanza sale e brillantante (previsti solo in alcuni modelli).
Nel caso in cui si verificassero problemi di lavaggio e/o asciugatura si consiglia di riprendere l'uso dei prodotti tradizionali (sale, brillantante, detersivo in polvere).
In questo caso, si raccomanda di:
- riempire nuovamente i contenitori del sale e del brillantante;
■ eseguire un normale ciclo di lavaggio senza carico.
Si evidenzia che ritornando all'utilizzo del sale di tipo tradizionale, saranno necessari alcuni cicli di lavaggio prima che il sistema di decalcificazione dell'acqua ritorni a funzionare in modo ottimale.
Questo additivo, che viene immesso automaticamente nell'ultima fase di risciacquo, favorisce una rapida asciugatura delle stoviglie evitando il formarsi di macchie e sedimenti opachi.
Caricare il brillantante
Alla sinistra della vaschetta del detersivo, si trova il contenitore del brillantante (fig. A "3").
Per aprire il coperchio, premere in corrispondenza del riferimento posto su di esso e contemporaneamente, tirare verso l'alto la linquetta d'apertura.
Usare sempre additivi di risciacquo adatti a lavastoviglie automatiche.
E' possibile controllare il livello del brillantante per mezzo del visualizzatore ottico (C) posto sul contenitore di erogazione.
PIENO
riflesso scuro
VUOTO
riflesso chiaro
Regolazione del brillantante da 1 a 6
Il regolatore (D) è posto sotto il coperchio e si può ruotare con una moneta. La posizione consigliata è 4.
Il contenuto in calcare dell'acqua influenza notevolmente sia la presenza di incrostazioni che il grado di asciugatura.
E' perciò importante regolare il dosaggio del brillantante per ottenere prestazioni sempre ottimali.
Nel caso le stoviglie presentino delle striature al termine del lavaggio, diminuire la regolazione di una posizione. Nel caso le stoviglie presentino macchie o aloni biancastri aumentare la regolazione di una posizione.
Il sistema filtrante (fig. A "4") è costituito da:
Bicchierino centrale, che trattiene le particelle più grosse di sporco;
Piastra, che filtra continuamente l'acqua di lavaggio;
Microfiltro, posto sotto la piastra, che trattiene anche le particelle di sporco più piccole assicurando un'ottimo risciacquo.
■ Per ottenere sempre ottimi risultati. è necessario ispezionare e pulire i filtri prima di ogni lavaggio.
■ Per estrarre il gruppo dei filtri, basta impugnare il manico e ruotarlo in senso antiorario (fig. 1).
■ Il bicchierino centrale è asportabile, per facilitare le operazioni di pulizia (fig. 2).
■ Rimuovere la piastra filtro (fig. 3) e lavare il tutto sotto un getto di acqua, eventualmente aiutandosi con uno spazzolino.
■ Con il Microfiltro Autopulente, la manutenzione è ridotta e l'ispezione del gruppo filtri può essere effettuata ogni 15 giorni. Tuttavia, è consigliabile controllare dopo ogni lavaggio che il bicchierino centrale e la piastra non siano intasati.
ATTENZIONE!
Dopo aver pulito i filtri, assicurarsi che siano fissati correttamente tra loro e che la piastra sia inserita perfettamente sul fondo della lavastoviglie.
Avere cura di riavvitare, in senso orario, il filtro nella piastra perché un inserimento impreciso del gruppo filtrante può pregiudicare il funzionamento della macchina.
IMPORTANTE
Non usare la lavastoviglie senza filtri.
Consigli per ottenere ottimi risultati di lavaggio
■ Prima di disporre le stoviglie nella macchina, asportare i residui di cibo (ossicini, lische, avanzi di carne o verdure, residui di caffè, buccé di frutta, cenere di sigaretta, stuzzicadenti ecc.) per evitare di intasare i filtri, lo scarico e gli spruzzatori dei bracci lavanti.
■ Non è necessario risciacquare le stoviglie prima di collocarle nella macchina.
■ Qualora le pentole e padelle fossero eccessivamente incrostate da residui di cibo bruciati o arrostiti, si consiglia di tenerle in ammollo in attesa del lavaggio.
■ Sistemare le stoviglie con l'apertura rivolta verso il basso.
■ Se possibile evitare che le stoviglie stiano a contatto tra di loro, una corretta sistemazione vi darà migliori risultati di lavaggio.
■ Dopo aver sistemato le stoviglie, verifi-
care che i bracci lavanti possano girare
liberamente.
■ Pentole ed altre stoviglie che presenta-no residui di cibo molto tenaci o bru-ciacchiati, dovranno essere messe in ammollo con acqua e detersivo per lavastoviglie.
■ Per il perfetto lavaggio di argenteria è necessario:
a) sciacquarla appena dopo l'uso, sopratutto se è stata impiegata per maionese, uova, pesce, ecc.;
b) non cospargerla con detersivo;
c) non metterla a contatto con altri metalli.
Consigli utili per risparmiare
- Nel caso si volesse lavare a pieno carico, riponete le stoviglie nella macchina appena terminati i pasti, sistemandole in più riprese, effettuando eventualmente il programma AMMOLLO per ammorbidire lo sporco ed eliminare i residui più grossi tra un carico e l'altro, in attesa di eseguire il programma di lavaggio completo.
In presenza di sporchi poco consistenti o cesti non molto carichi, selezionate un programma ECONOMICO, seguendo le indicazioni riportate nell'elenco programmi.
Cosa non lavare
È bene ricordare che non tutte le stoviglie sono adatte per essere lavate nella lavastoviglie; evitare di utilizzare pezzi in materiale termoplastico, posate con manici di legno o di plastica, pentole con manici di legno, stoviglie in alluminio, di cristallo o vetro piombato se non specificatamente indicato.
■ Certe decorazioni possono tendere a sbiadire, pertanto si consiglia di effettuare più volte il lavaggio in macchina di un solo pezzo e solo dopo essere certi che non si scolori, inserire il carico totale.
- È consigliabile non lavare posate in argento con posate in acciaio ossidabile, per evitare che si verifichi una reazione chimica tra esse.
IMPORTANTE
Quando si acquistano nuove stoviglie accertarsi sempre che siano idonee al lavaggio in lavastoviglie.
Suggerimenti al termine del programma
■ Per evitare eventuali sgocciolamenti dal cestello superiore, estrarre prima il cestello inferiore.
■ Se le stoviglie vengono lasciate per qualche tempo nella macchina, aprire leggermente lo sportello, per favorire la circolazione d'aria e migliorare ulteriormente l'asciugatura.
PULIZIA E MANUTENZIONE ORDINARIA
■ Per pulire l'esterno della lavastoviglie non si devono usare, né solventi (sgrassanti) né abrasivi, ma solo un panno imbevuto di acqua tiepida.
■ La lavastoviglie non richiede alcuna manutenzione speciale, poichè la vasca di lavaggio è autopulente.
■ Pulire regolarmente la guarnizione in gomma dello sportello con un panno umido, eliminando accuratamente eventuali tracce di cibo, o brillantante.
■ Per meglio garantire la rimozione di piccoli depositi di calcare o di sporco, si consiglia di eseguire periodicamente un lavaggio completo, versando preventivamente un bicchiere di aceto sul fondo della macchina ed impostando il programma delicato.
■ Se malgrado la normale pulizia dei filtri si notano stoviglie o pentole insufficientemente lavate o sciacquate, controllare che tutti gli spruzzatori dei bracci lavanti (fig. A "5") siano liberi da residui di sporco.
Se ciò non fosse, procedere alla loro pulizia nel seguente modo:
-
togliere il braccio lavante superiore, ruotandolo fino a portare in posizione il termo contrassegnato dalla freccia (fig. 1b). Spingerlo verso l'alto (fig. 1) e, mantenendolo premuto, svitare in senso orario (per rimontarlo ripetere l'operazione, ma ruotare in senso antiorario). Il braccio lavante inferiore si estrae tirandolo semplicemente verso l'alto (fig. 2);
-
lavare i bracci rotanti sotto un getto d'acqua, liberando dallo sporco gli spruzzatori otturati;
-
al termine dell'operazione, rimettere i bracci lavanti nella identica posizione, ricordando per quello superiore di portare in posizione il termo e di avvitare a fondo.
■ Sia la vasca che l'interno dello sportello sono d'acciaio inossidabile. Se tuttavia dovessero riscontrarsi formazioni di macchie di ossido, ciò dovrà essere imputato solo ad una forte presenza di sali di ferro nell'acqua.
■ Per togliere le macchie si consiglia l'uso di abrasivo a grana sottile; non usare mai sostanze al cloro, pagliette d'acciaio, ecc.
Dopo ogni lavaggio chiudere il rubinetto dell'acqua, per isolare la lavastoviglie dalla rete idrica di alimentazione e disinserire il tasto di avvio/arresto per isolare la macchina dalla rete elettrica.
Se la macchina deve rimanere ferma a lungo, consigliamo le seguenti operazioni:
- eseguire un programma di lavaggio senza stoviglie. ma con detersivo per sgrassare la macchina;
- togliere la spina;
- chiudere il rubinetto dell'acqua;
- riempire il contenitore del brillantante per risciacqui:
- lasciare la porta leggermente aperta;
- lasciare l'interno della macchina pulito;
- se la macchina viene lasciata in ambienti dove la temperatura è inferiore a 0°C, l'acqua residua nelle condutture può gelare. Assicurarsi perciò che la temperatura sia sopra gli 0°C ed attendere circa 24 ore prima di attivare la macchina.
DESCRIZIONE DEI COMANDI
A DISPLAY DIGITALE
B Pulsante "SELEZIONE PROGRAMMA"
C Pulsante "PARTENZA DIFFERITA"
D Pulsante opzione "ALL in 1"
E Pulsanti "PRO"
F Pulsante "START"/"RESET" (avvio/annullamento programma)
G Spla "PARTENZA DIFFERITA"
H Spia "SELEZIONE OPZIONE"
I Spie "PRO"
L Spia "ESAURIMENTO SALE"
M Spia "ESAURIMENTO BRILLANTANTE"
N Descrizione programmi
O Tasto "AVVIO/ARRESTO"
DIMENSIONI:
| Altezza | cm | 82 ÷ 90 |
| Profondità | cm | 55 |
| Larghezza | cm | 59,8 |
| Ingombro con porta aperta | cm | 117 |
DATI TECNICI:
| Coperti (EN 50242) | 15 |
| Capacità con pentole e piatti | 9 persone |
| Pressione ammessa nell'impianto idraulico | Min. 0,08 - Max 0,8 MPa |
| Ampere fusibile | (vedere targhetta dati) |
| Potenza max assorbita | (vedere targhetta dati) |
| Tensione d'alimentazione | (vedere targhetta dati) |
SCELTA DEL PROGRAMMA E FUNZIONI PARTICOLARI
IMPORTANTE
La lavastoviglie dispone di due utilissime funzioni:
- il programma "consigliato" (preimpostato dalla fabbrica ed ideale per l'uso quotidiano a pieno carico) per una selezione più rapida e sicura;
- la funzione di memorizzazione dell'ultimo programma utilizzato, che consente a chi utilizza sempre lo stesso ciclo di lavaggio, di non dover ripetere ogni volta la programmazione e quindi, di risparmiare tempo.
Pulsanti "PRO"
PRO+ PRO-
Questi pulsanti permettono di variare l'intensità di lavaggio, a seconda del grado di sporco delle stoviglie, modificando di conseguenza i parametri di durata del ciclo e la sua temperatura.
Premendo il pulsante PRO + si aumenta l'intensità di lavaggio, premendo il pulsante PRO - la si diminuisce, riducendo significativamente la durata del ciclo.
L'associazione dei pulsanti ai 4 programmi base, consente di ottenere 8 cicli di lavaggio aggiuntivi.
IMPORTANTE
All'accensione della lavastoviglie viene visualizzata l'ultima impostazione eseguita.
Impostazione dei programmi
■ Aprire lo sportello ed introdurre le stoviglie da lavare.
■ Premere il tasto "AVVIO/ARRESTO" Ⓔ. Nel display verrà visualizzato il programma "consigliato", oppure l'ultimo programma utilizzato.
■ Se si desidera scegliere un altro programma, è necessario premere il pulsante "SELEZIONE PROGRAMMA" ("PROGR.").
■ Premere eventualmente il pulsante "PRO+" o "PRO−".
■ Se lo si desidera, premere il pulsante opzione (la spia corrispondente s'illuminerà).
L'opzione può essere attivata o disattivata ENTRO un minuto dalla partenza del programma.
■ Premere il pulsante "START". Il display visualizzera il tempo di durata del programma, alternando l'indicazione delle ore a quella dei minuti [Es: 1 h (1 ora) / 25 (25 minuti)].
■ Chiudere lo sportello (dopo un segnale acustico, il programma si avvierà automaticamente).
ENTRO un minuto dalla partenza del ciclo di lavaggio, è possibile scegliere un altro programma, semplicemente premendo il pulsante "SELEZIONE PROGRAMMA" (è anche possibile attivare o disattivare i pulsanti "PRO +" o "PRO -").
Programmi "AUTOMATICI"
La lavastoviglie è dotata di un sensore di sporco, in grado di analizzare la torbidità dell'acqua durante tutte le fasi dei programmi "AUTOMATICI" (vedi elenco programmi); grazie a questo dispositivo, i parametri del ciclo di lavaggio vengono adattati automaticamente, in base alla reale quantità di sporco presente sulle stoviglie. Il grado di torbidità dell'acqua è infatti correlato alla quantità di sporco presente sulle stoviglie. In questo modo viene garantita il miglior lavaggio, ottimizzando i consumi d'acqua e di energia.
Programmi "IMPULSE"
I programmi "IMPULSE" utilizzano una tecnica di lavaggio ad impulsi, che riduce i consumi, il rumore e migliora le prestazioni.
IMPORTANTE
Il funzionamento "intermittente" della pompa di lavaggio NON è indice di un malfunzionamento, ma è una caratteristica particolare del lavaggio ad impulsi ed è quindi segnale del corretto svolgimento del programma.
Interruzione di un programma
Sconsigliamo l'apertura dello sportello durante lo svolgimento del programma, in particolare durante la fase centrale del lavaggio e del risciacquo finale caldo. Tuttavia, se a programma avviato si apre lo sportello (per esempio perché si vogliono aggiungere delle stoviglie) la macchina si ferma automaticamente e sul display viene visualizzato lampeggiante il tempo rimanente alla fine del ciclo. Richiudendo lo sportello, senza premere alcun pulsante, il ciclo ripartirà dal punto in cui era stato interrotto.
ATTENZIONE!
Se si apre lo sportello mentre la lava- stoviglie è nella fase di asciugatura, viene attivato un segnale acustico per avvisare che il ciclo non è ancora terminato.
Modifica di un programma in corso
Se si vuole cambiare o annullare un programma già in corso, procedere nel seguente modo:
■ Aprire lo sportello.
■ Tenere premuto per almeno 5 secondi il pulsante "RESET" (il programma in corso verrà annullato).
■ Nel display verrà visualizzato il programma "consigliato".
■ A questo punto sarà possibile impostare un nuovo programma.
ATTENZIONE!
Prima di far partire un nuovo programma, è bene accertarsi che non sia già stato asportato il defersivo; se lo fosse, ripristinare la dose nel contenitore.
Nel caso d'interruzione di corrente, la lavastoviglie conserverà in memoria il programma in fase di svolgimento che verrà ripreso, dal punto in cui era stato interrotto, non appena sarà ripristinata l'alimentazione elettrica.
Fine del programma
La fine del programma verrà indicata tramite un segnale acustico (se non disattivato) della durata di 5 secondi, ripetuto per 3 volte ad intervalli di 30 secondi. Sarà quindi possibile prelevare le stoviglie appena lavate e spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO", oppure effettuare un nuovo carico per un altro ciclo di lavaggio.
Pulsanti opzione
Pulsante "ALL in 1"
Questa opzione permette l'utilizzo ottimale dei detersivi combinati "ALL in 1" ("3 in 1"/"4 in 1"/"5 in 1"). Premendo questo pulsante, il programma di lavaggio impostato viene modificato in modo da ottenere la migliore prestazione dai detersivi combinati; inoltre, vengono disattivati gli indicatori di mancanza sale e brillantante.
ATTENZIONE!
Una volta selezionata, l'opzione resta attiva (spia corrispondente accesa) anche per successivi programmi di lavaggio e potrà essere disattivata (spia corrispondente spenta) solo pre-mendo nuovamente il relativo pulsante.
IMPORTANTE
Con questa opzione attivata, la durata del programma "RAPIDO" viene prolungata di circa 10 minuti.
Pulsante
"PARTENZA DIFFERITA" 1-23 h
Questo pulsante permette di programmare l'avvio del ciclo di lavaggio, con un ritardo compreso tra 1 e 23 ore.
Per impostare la partenza ritardata procedere nel seguente modo:
■ Premere il pulsante "PARTENZA DIFFERITA" (sul display verrà visualizzata la scritta"00").
■ Premere nuovamente il pulsante per incrementare il ritardo in ore (ad ogni pressione il ritardo viene incrementato di 1 ora, fino ad un massimo di 23). La spia "PARTENZA DIFFERITA" s'illuminera.
■ Per avviare il conteggio, premere il pulsante "START" (la spia "PARTENZA DIFFERITA" inizierà a lampeggiare). Alla fine del conteggio, il programma partirà automaticamente (la spia "PARTENZA DIFFERITA" si spegnerà).
Se si desidera vedere il programma impostato, premere il pulsante "SELEZIONE PROGRAMMA".
Se si desidera annullare la partenza ritar- data procedere nel seguente modo:
■ Tenere premuto per almeno 5 secondi il pulsante "RESET".
■ La partenza ritardata ed il programma selezionato verranno annullati. Nel display verrà visualizzato il programma "consigliato".
A questo punto, se si desidera far partire la lavastoviglie, sarà necessario impostare nuovamente il programma desiderato ed eventualmente selezionare i pulsanti opzione, come indicato nel paragrafo "IMPOSTAZIONE DEI PROGRAMMI".
Esclusione segnalazione
acustica di FINE PROGRAMMA
La segnalazione acustica di fine programma può essere disattivata nel seguente modo:
IMPORTANTE
Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.
- Mantenere premuto il pulsante "SELEZIONE PROGRAMMA" e contemporaneamente accendere la lavastoviglie con il tasto "AVVIO/ARRESTO" (verrà emesso un breve suono).
- Continuare a tenere premuto il pulsante "SELEZIONE PROGRAMMA" per almeno 15 secondi (durante questo periodo si udiranno 2 segnali acustici).
- Rilasciare il pulsante nel momento in cui verrà emesso il secondo segnale acustico (nel display verrà visualizzato "b1" che sta ad indicare che la suoneria è attivata).
- Premere nuovamente lo stesso pulsante (apparirà "b0" che sta ad indicare che la suoneria è disattivata).
- Spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO" per rendere effettiva la nuova impostazione.
Per riattivare la suoneria, seguire la stessa procedura.
ATTENZIONE!
Per evitare l'intervento intempestivo del dispositivo di sicurezza antitrabocco, si raccomanda di non muovere o inclinare la lavastoviglie durante il funzionamento. Nel caso sia necessario muovere o inclinare la lavastoviglie, assicurarsi prima che abbia completato il ciclo di lavaggio e che non ci sia acqua nella vasca.
La lavastoviglie è in grado di segnalare una serie di anomalie visualizzate sul display SEGNALAZIONE AUTOMATICA DI ANOMALIE
| ANOMALIA CAUSA RI MEDIO | ||
| Sul display compare E2 accompagnato da un breve segnale acustico. | Mancanza acqua (rubinetto dell'acqua chiluso). | Spegnere la lavastoviglie, aprire il rubinetto e reimpostare il ciclo. |
| Sul display compare E3 accompagnato da un breve segnale acustico. | La macchina non riesce a scaricare l'acqua dalla vasca. | Verificare se il tubo di scarico è piegato o il sifone otturato e se i filtri sono intasati.Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica. |
| Sul display compare E4 accompagnato da un breve segnale acustico. | Perdita di acqua. | Verificare sa il tubo di scarico è piegato o il sifone otturato e se i filtri sono intasati.Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica. |
| Sul display compare E5,E6,E7, Ef o EL, accompagnati da un breve segnale acustico. | Guasto al controllo elettronico. | E' necessario rivolgersi al Servizio Assistenza Tecnica. |
| Sul display compare E8 o Ei accompagnati da un breve segnale acustico. | L'elemento riscaldante dell'acqua non funziona correttamente o piastra filtro intasata. | Pulire piastra filtro.Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica. |
WATERBLOCK
Lo scopo del «Waterblock» è di rendere ancora più sicuro il Vostro apparecchio, in particolare quando in casa non c'è nessuno. Infatti, il «Waterblock» intercetta eventuali perdite d'acqua che potrebbero causare allagamenti, dovuti ad anomalie di funzionamento della macchina o a scoppi o tagli delle tubazioni di gomma e particolarmente del tubo di carico dell'acqua.
Come funziona
Il fondo posto sotto l'elettrodomestico raccoglie eventuali perdite d'acqua che, tramite un sensore, chiude la valvola di sicurezza situata sotto al rubinetto. In questo modo si impedisce all'acqua di fuoriuscire anche con il rubinetto aperto. Se la scatola che contiene parti elettriche viene danneggiata, togliere immediatamente la presa di collegamento alla rete elettrica.
Per garantire un perfetto funzionamento della sicurezza, il tubo con la scatola "A" deve essere allacciato al rubinetto, come in Figura "1". Il tubo di alimentazione non deve essere tagliato in quanto contiene parti sotto tensione.
Se la lunghezza del tubo non è sufficiente per un corretto allacciamento, il tubo stesso dovrà essere sostituito con uno di lunghezza adeguata. Richiedere il tubo presso il Centro Assistenza Tecnica.
Questa lavastoviglie è anche dotata di un dispositivo di sicurezza antitrabocco che, nel caso in cui l'acqua superi il normale livello, a causa di un eventuale malfunzionamento, ne blocca automaticamente l'afflusso e/o ne scarica la quantità in eccesso.
| Lavaggio con prelavaggioPer i programmi con prelavaggio, si consiglia di aggiungere una seconda dose di detersivo (MAX: 10 grammi) direttamente nella lavastoviglie. |
| ◆( ) ≧ LO SVOLGIMENTO DEI PROGRAMMI "AUTOMATICI" VIENE OTTIMIZZATO, GRAZIE ALL' INTERVENTO DEL SENSORE DI SPORCO CHE ADATTA I PARAMETRI DI LAVAGGIO IN FUNZIONE DEL GRADO DI SPORCO DELLE STOVIGLIE. |
| P1 | Hygiene+ 75°C | Ciclo con azione antibatterica, adatto a lavare ed igienizzare stoviglie (anche particolarmente incrostate) biberon, ecc... | ||
| P1 | PROGR. | INTENSIVO 75°C | Adatto al lavaggio di pentole e di tutte le altre stoviglie particolarmente sporche. | |
| P1 | Chef 65°C | Adatto al lavaggio rapido di stoviglie abbondantemente sporche. | ||
| P2 | AUTO | Adatto al lavaggio di stoviglie di tutti i giorni. Due risciacqui finali garantiscono un elevato livello d'igiene e pulizia. | ||
| P2 | PROGR. | AUTO | (PROGRAMMA “CONSIGLIATO”) Adatto al lavaggio di stoviglie e pentole normalmente sporche. | |
| P2 | AUTO | Ciclo veloce, per stoviglie normalmente sporche, adatto ai lavaggi frequenti e carichi normali. | ||
| P3 | ECO plus 55°C | Programma a media temperatura, per il lavaggio di stoviglie e pentole normalmente sporche, utilizzando detersivi contenenti enzimi. | ||
| P3 | PROGR. | ECO 45°C | Adatto al lavaggio di stoviglie e pentole normalmente sporche, utilizzando detersivi contenenti enzimi. Programma normalizzato EN 50242. | |
| P3 | Cristalli 45°C | Adatto al lavaggio di stoviglie delicate e con decorazioni e cristalleria.Indicato anche per il lavaggio quotidiano di stoviglie poco sporche, ad esclusione delle pentole. | ||
| P4 | A WASH 59' | A Wash 59' 70°C | Adatto al lavaggio quotidiano, subito dopo l'uso, di stoviglie e pentole normalmente sporche (MAX 8 coperti).- CLASSE A DI LAVAGGIO - | |
| P4 | PROGR. | RAPIDO 29' 50°C | Ciclo superveloce da eseguire a fine pasto, indicato per un lavaggio di stoviglie fino a 4/6 coperti. | |
| P4 | Prelavaggio | Breve prelavaggio per le stoviglie usate al mattino o mezzogiorno, quando si vuole rimandare il lavaggio del carico completo. |
| Operazioni da compiere | Svolgimento del Programma | Durata media in Minuti | Funzioni Facoltative | ||||||||||
| Detersivo prelaveggio | Detersivo lavaggio | Pulizia filiro e piasta | Controllo scorta brillantante | Controllo scorta sale | Prolavaggio caldo | Prelavaggio freddo | Lavaggio | Primo risciacquo freddo | Secondo risciacquo freddo | Risciacquo caldo con brillantante | Con acqua frodda (15°C)* -Tolleranza + 10%- | Pulsante "PARTENZA DIFFERITA" | Pulsante "ALL in 1" |
| ● | ● | ● | ○ | ● | 75°C | ○ | ○ | ○ | 140 | SI SI | |||
| ● | ● | ● | ○ | ● | 75°C | ○ | ○ | ○ | 130 | SI S | |||
| ● | ● | ● | ○ | ● | 65°C | ○ | ○ | 85 | SI S | ||||
| ● | ● | ● | ○ | ● | 65°C/75°C | ○ | (○) | ○ | 115/125 | SI S | |||
| ● | ● | (○) | (55°C/65°C) | ○ | ○ | 90/110 | SI S | ||||||
| ● | ● | (○) | 45°C/55°C | ○ | ○ | 70/80 | SI S | ||||||
| ● | ● | ○ | 55°C | ○ | ○ | 190 | SI S | ||||||
| ● | ● | ● | 45°C | ○ | ○ | 175 | SI S | ||||||
| ● | ● | ○ | 45°C | ○ | ○ | 85 | SI S | ||||||
| ● | ● | ● | ○ | ● | 70°C | ○ | 59 | SI S | |||||
| ● | ● | ● | 50°C | ○ | 29 | SI S | |||||||
| ● | ○ | 5 | SI | ||||||||||
* CON ACQUA CALDA IL TEMPO RESIDUO AL TERMINE DEL PROGRAMMA SI AGGIORNA AUTOMATICAMENTE DURANTE LO
SVOLGIMENTO DELLO STESSO.
■ = Programmi "IMPULSE" ◆ = Programmi "AUTOMATICI"
Se la Vostra lavastoviglie non funzionasse, prima di chiamare il Servizio Assistenza, fare i seguenti controlli:
| ANOMALIA CAUSA RIMEDIO | ||
| 1 - Non funziona con qualsiasi programma | Spina corrente elettrica non inserita nella presa | Inserire spina |
| Tasto O/I non inserio | Inserire tasto | |
| Sportello aperto | Chiudere sportello | |
| Manca energia elettrica | Controllare | |
| 2 - Non carlica acqua | Vedi cause 1 | Controllare |
| E' chiuso il rubinetto acqua | Aprire il rubinetto acqua | |
| Programmatore non correttamente posizionato | Posizionare correttamente il pro-grammatore | |
| Il tubo di carico è piegato | Eliminate le pieghe del tubo | |
| Il filtrino del tubo di carico acqua è intasato | Pulite il filtrino posto all'estremità del tubo di carico | |
| 3 - Non scarica acqua | Filtro sporco | Pulire filtro |
| Tubo di scarico piegato | Raddrizzare tubo di scarico | |
| La prolunga del tubo di scarico non è corretta | Seguite esattamente le istruzioni per il collegamento del tubo di scarico | |
| Lo scarico a muro non ha lo sfiato in aria | Consultate un tecnico qualificato | |
| 4 - Scarica acqua in continuazione | Tubo di scarico in posizione troppo bassa | Alzare il tubo di scarico ad almeno 40 cm dal pavimento |
| 5 - Non si sentono ruotare i bracci di lavaggio | Eccessivo dosaggio di detersivo | Ridurre dose detersivo. Utilizzare detersivo specifico |
| Oggetto del carico che impedisce la rotazione dei bracci | Controllare | |
| Piastra filtrante e filtro eccessivamente sporchi | Pulire piastra e filtro | |
| 6 - Nelle macchine elettroniche senza display: una o più spie lampegglano rapiddamente | Rubinetto dell'acqua chiuso | Spegnere la macchina. Aprire il rubinetto. Reimpostare il ciclo. |
| ANOMALIA CAUSA RIMEDIO | ||
| 7 - Se Il carico viene parzialmente lavato | Vedi cause 5 | Controllare |
| Fondo di pentole non perlettamente lavato | Croste troppo tenaci, da ammorbidire prima del lavaggio in lavastoviglie | |
| Bordo di pentole non perlettamente lavato | Posizionare meglio la pentola | |
| Spruzzatori parzialmente otturati | Smontare i bracci di lavaggio, svitando le ghiere di fissaggio in senso orario e lavare il tutto sotto un getto d'acqua | |
| Le stoviglie non sono sistemale bene | Non addossata troppo le stoviglie tra di loro | |
| L'estremità del tubo di scarico è immersa nell'acqua | L'estremità del tubo di scarico non deve toccare l'acqua scaricata | |
| Il detersivo non è dosato adeguatamente, è vecchio o indurito | Aumentate la dose in funzione della quantità di sporco o sostituite il prodotto | |
| Il tappo del contenitore sale non è chiuso bene | Avvitatelo fino in fondo | |
| Il programma di lavaggio scelto è troppo blando | Scegliete un programma più energico | |
| 8 - Mancata o parziale asportazione del detersivo | Posate, piatti, pentole, acc... interferiscono con l'apertura dello sportellino della vaschetta detersivo. | Caricare le stoviglie in modo che non impediscano l'apertura dello sportellino della vaschetta detersivo. |
| 9 - Presenza di macchie bianche sulle stoviglie | Acqua di rete con eccessiva durezza | Controllare il livello del sale e del brillantante e regolarne il dosaggio. Se l'anomalia porsiste, richiedere intervento Assistenza Tecnica. |
| 10 - Rumorosità durante il lavaggio | Le stoviglie sbattono tra di loro | Sisternatele meglio nei cesti |
| I bracci rotanti sbattono sulle stoviglie | Sisternate meglio le stoviglie | |
| 11 - L e stoviglie non sono perfettamente asclutte | Mancanza di circolazione d'aria | Lasciate socchiusa la porta della macchina alla line del programma di lavaggio per lavoriro l'asciugatura naturale |
| Mancanza brillantante | Utilizzare il brillantante | |
NOTA BENE: Qualora un inconveniente sopracitato provocasse un cattivo lavaggio o una insufficiente sciacquatura, è necessario rimuovere manualmente lo sporco dalle stovigile, in quanto la fase finale di asciugatura provoca l'essicazione dello sporco che un secondo lavaggio in macchina non è in grado di asportare. Se il malfunzionamento dovesse persistere, si rivolga al Centro di Assistenza Tecnica comunicando il modello di lavastovigile, riportato sulla targhetta postà all'interno dello sportello nella parte superiore o sul loglio di garanzia. Fornendo tali informazioni, otterrete un intervento più tempestivo ed efficace.
SERVIZIO ASSISTENZA TECNICA
- 123.123
La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza comprometterne le caratteristiche essenziali.
INHOUD
Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2002/96/CE sui rifiuti da apparecchiature elettriche ed elettroniche (WEEE).
Assicurandovi che questo prodotto sia smaltito correttamente, aiuterete ad evitare possibili conseguenze negative all'ambiente e alla salute delle persone, che potrebbero verificarsi a causa d'un errato trattamento di questo prodotto giunto a fine vita.
Il simbolo sul prodotto indica che questo apparecchio non può essere trattato come un normale rifiuto domestico; dovrà invece essere consegnato al punto più vicino di raccolta per il riciclo delle apparecchiature elettriche ed elettroniche.
Lo smaltimento deve essere effettuato in accordo con le regole ambientali vigenti per lo smaltimento del rifiuti. Per informazioni più dettagliate sul trattamento, recupero e riciclo di questo prodotto, per favore contattare l'ufficio pubblico di competenza (del dipartimento ecologia e ambiente), o il vostro servizio di raccolta rifiuti a domicilio, o il negozio dove avete acquistato il prodotto.
La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza compromettere le caratteristiche essenziali.
- INDICAZIONI DI SICUREZZA
- Installazione
- Sicurezza
- ATTENZIONE!
- Utilizzo quotidiano
- Smaltimento
- (Notazioni tecniche)
- IMPORTANTE
- Alimentazione elettrica
- Alimentazione idrica
- Collegamento allo scarico d'acqua
- Apertura dello sportello
- Chiusura dello sportello
- IMPIANTO DI DECALCIFICAZIONE
- Regolazione del decalcificatore
- IMPORTANTE Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.
- CARICARE IL SALE
- Indicatore di riempimento sale
- REGOLAZIONE DEL CESTELLO SUPERIORE
- PER RIPORTARE IL CESTO IN POSIZIONE BASSA:
- B.: NON SOLLEVARE O ABBASSA-RE MAI IL CESTO DA UN SOLO LATO (fig. 3).
- Utilizzo del cesto superiore
- Utilizzo del cesto inferiore
- Cesto inferiore (fig. 6)
- Cesto posate
- INFORMAZIONE PER I LABORATORI DI PROVA
- Programma comparativo generale (Norme EN 50242)
- Carico normalizzato 15 coperti internazionali (Norme EN 50242)
- Caricare il detersivo
- TIPDI DETERSIVO
- Detersivi in pastiglie
- Detersivi concentrati
- Detersivi combinati
- Detersivi combinati "ALL in 1"
- Caricare il brillantante
- Regolazione del brillantante da 1 a 6
- Consigli per ottenere ottimi risultati di lavaggio
- Consigli utili per risparmiare
- Cosa non lavare
- Suggerimenti al termine del programma
- PULIZIA E MANUTENZIONE ORDINARIA
- SCELTA DEL PROGRAMMA E FUNZIONI PARTICOLARI
- Pulsanti "PRO"
- PRO+ PRO-
- Impostazione dei programmi
- Programmi "AUTOMATICI"
- Programmi "IMPULSE"
- Interruzione di un programma
- Modifica di un programma in corso
- Fine del programma
- Pulsanti opzione
- Pulsante "ALL in 1"
- Pulsante
- "PARTENZA DIFFERITA" 1-23 h
- Esclusione segnalazione
- acustica di FINE PROGRAMMA
- WATERBLOCK
- Come funziona
Marca : HOOVER
Modello : HLSI 500G-30
Categoria : Lavastoviglie
