Marka	PHILIPS
Model	66709-30-16
Typ produktu	Oprawa oświetleniowa
Instalacja	Tylko wewnątrz
Dozwolone strefy	Nie nadaje się do łazienki
Materiał powierzchni	Powierzchnie normalnie palne
Zasilanie	Podłączenie bezpośrednie do sieci
Ochrona przed spadającymi kroplami wody	IPX1 (według ikony 10)
Ochrona przed pyłem	IP5X lub IP6X (według ikony 16/17)
Funkcja ściemniania	Możliwa z odpowiednim regulatorem natężenia
Transformator	Transformator bezpieczeństwa (wymiana na identyczny)
Wbudowany bezpiecznik	Tak, należy wymienić w razie potrzeby
Minimalna odległość od oświetlanych obiektów	Przestrzegać ikony (nieokreślona)
Czyszczenie	Sucha szmatka, bez rozpuszczalników i środków ściernych
Instrukcje bezpieczeństwa	Odciąć zasilanie przed ingerencją, wymienić pęknięte szkło
Gwarancja	2 lata do użytku wewnętrznego (z wyłączeniem szkła, baterii, żarówek)
Maksymalna wysokość instalacji	Do 6 metrów (ikona 43)
Minimalny wiek użytkowania	14 lat (ikona 52)
Kompatybilność żarówki	Patrz instrukcja dla typu i maksymalnej mocy

Często zadawane pytania - 66709-30-16 PHILIPS

Jak prawidłowo zainstalować tę oprawę oświetleniową?

Zawsze odłączaj zasilanie przed instalacją. Dokręć mocno nakrętki mocujące i sprawdź kolory przewodów: niebieski dla neutralnego (N), brązowy lub czarny dla fazy (L), zielono-żółty dla uziemienia, jeśli urządzenie jest klasy I. Postępuj zgodnie ze schematami połączeń i przestrzegaj wskazanych minimalnych odległości.

Czy mogę zainstalować tę oprawę oświetleniową w łazience?

Nie, zgodnie z ikoną 02 to urządzenie nie nadaje się do instalacji w łazienkach, szczególnie w określonych strefach. Użyj oprawy oświetleniowej przystosowanej do wilgoci.

Jak czyścić oprawę oświetleniową?

Użyj suchej, miękkiej szmatki. Nigdy nie używaj rozpuszczalników ani środków ściernych. Unikaj rozpryskiwania płynów na części elektryczne.

Jakiej żarówki powinienem użyć?

Sprawdź srebrną etykietę na produkcie dla maksymalnej mocy (ikona 28) i zgodnego typu żarówki. Na przykład mogą być wymagane żarówki reflektorowe lub w kształcie płomienia. Nigdy nie przekraczaj wskazanej mocy.

Czy mogę używać ściemniacza z tą oprawą oświetleniową?

Tak, ikona 39 wskazuje, że może być używany z regulatorem natężenia, z wyjątkiem modeli PLCE. Skonsultuj się z elektrykiem, aby wybrać odpowiedni typ, szczególnie w przypadku artykułów 12V.

Co zrobić, jeśli oprawa oświetleniowa nie działa po wymianie żarówki?

Sprawdź wbudowany bezpiecznik (ikona 38). Jeśli bezpiecznik jest uszkodzony, wymień go. Jeśli okablowanie wewnętrzne jest dostępne, wezwij profesjonalnego elektryka. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Czy ta oprawa oświetleniowa nadaje się do instalacji na zewnątrz?

Nie, ikona 01 wskazuje, że jest przeznaczona tylko do instalacji wewnętrznej. Do użytku na zewnątrz wybierz oprawę oświetleniową z odpowiednim stopniem ochrony (IP44 lub wyższym).

Jaka jest gwarancja na ten produkt?

Gwarancja wynosi 2 lata dla urządzeń wewnętrznych, licząc od daty zakupu po okazaniu faktury. Stłuczenie szkła, baterie i żarówki nie są objęte gwarancją. Gwarancja jest nieważna, jeśli instalacja nie została przeprowadzona zgodnie z instrukcjami.

Czy mogę samodzielnie wymienić przewód zasilający?

To zależy od typu połączenia (ikona 27): jeśli jest to połączenie X, wymień na ten sam przewód; jeśli jest to połączenie Y, wymiana musi być wykonana przez producenta lub profesjonalistę; jeśli jest to połączenie Z, przewodu nie można wymienić.

Do czego służą ikony na etykiecie?

Ikony (od 01 do 52) dostarczają instrukcji bezpieczeństwa i instalacji. Na przykład ikona 01 oznacza instalację wewnętrzną, 02 zakazuje łazienki, 28 wskazuje maksymalną moc żarówki. Pełne znaczenie znajduje się w instrukcji.

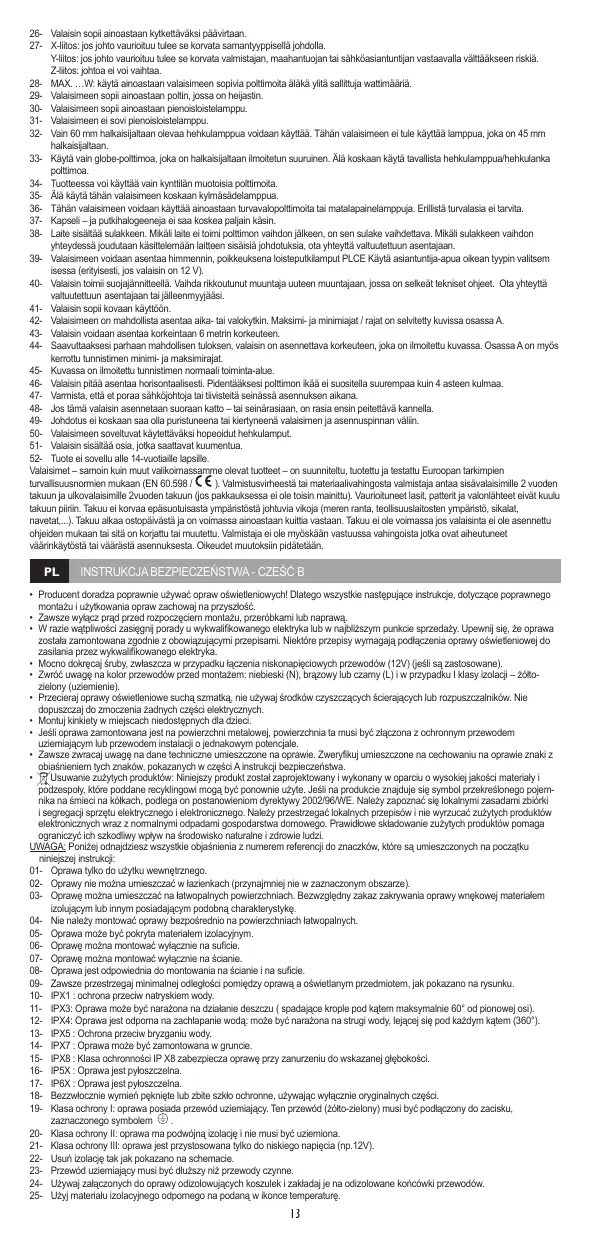

INSTRUKCJA OBSŁUGI 66709-30-16 PHILIPS

- Producent doradza poprawnie używać opraw oświetleniowych! Dlatego wszystkie następujące instrukcje, dotyczące poprawnego montażu i użytkowania opraw zachowaj na przyszłość.

- Zawsze wyłącz prąd przed rozpoczęciem montażu, przeróbkami lub naprawą.

- W razie wątpliwości zasięgnij porady u wykwalifikowanego elektryka lub w najbliższym punkcie sprzedaży. Upewnij się, że oprawa została zamontowana zgodnie z obowiązującymi przepisami. Niektóre przepisy wymagają podłączenia oprawy oświetleniowej do zasilania przez wykwalifikowanego elektryka.

- Mocno dokręcaj śruby, zwłaszcza w przypadku łączenia niskonapięciowych przewodów (12V) (jeśli są zastosowane).

- Zwróć uwagę na kolor przewodów przed montażem: niebieski (N), brązowy lub czarny (L) i w przypadku I klasy izolacji – żółtozielony (uziemienie).

- Przecieraj oprawy oświetleniowe suchą szmatką, nie używaj środków czyszczących ścierających lub rozpuszczalników. Nie dopuszczaj do zmoczenia żadnych części elektrycznych.

- Montuj kinkiety w miejscach niedostępnych dla dzieci.

- Jeśli oprawa zamontowana jest na powierzchni metalowej, powierzchnia ta musi być złączona z ochronnym przewodem uziemiającym lub przewodem instalacji o jednakowym potencjale.

- Zawsze zwracaj uwagę na dane techniczne umieszczone na oprawie. Zweryfikuj umieszczone na cechowaniu na oprawie znaki z obiaśnieniem tych znaków, pokazanych w części A instrukcji bezpieczeństwa.

• Usuwanie zużtych produktów: Niniejszy produkt został zaprojektowany i wykonany w oparciu o wysokiej jakości materiały i podzespoły, które poddane recyklingowi mogą być ponownie użyte. Jeśli na produkcie znajduje się symbol przekreślonego pojemncha na śmieci na kołkach, podlega on postanowieniom dyrektywy 2002/96/WE. Należy zapoźnać się lokalnymi zasadami zbiórki i segregacji sprzętu elektrycznego i elektronicznego. Należy przestrzegać lokalnych przepisów i nie wyruzcać zużtych produktów elektronicznych wrazć z normalnymi odpadami gospodarstwa domowego. Prawidłowe składowanie zużtych produktów pomaga ograniczyć ich skzdliwyl wpływ na środowisko naturalne i zdrowie ludzi.

UWAGA: Poniżej odnajdziesz wszystkie objaśnienia z numerem referencji do znaczków, które są umieszczonych na początku niniejszej instrukcji:

01- Oprawa tylko do użytku wewnętrznego.

02- Oprawy nie można umieszczać w łazienkach (przynajmniej nie w zaznaczonym obszarze).

03- Oprawę można umieszczac na łatwopalnych powierzchniach. Bezwzględny zakaz zakrywania oprawy wnękowej materiałem izolującym lub innym posiadającym podobną charakterystykę.

04- Nie należy montować oprawy bezpośrednio na powierzchniach łatwopalnych.

05- Oprawa może być pokryta materiałem izolacyjnym.

06- Oprawę można montować wyłącznie na suficie.

07- Oprawę można montować wyłącznie na ścianie.

08- Oprawa jest odpowiednia do montowania na ścianie i na suficie.

09- Zawsze przestrzegaj minimalnej odległości pomiędzy oprawą a oświetlanym przedmiotem, jak pokazano na rysunku.

10- IPX1 : ochrona przeciw natryskiem wody.

11- IPX3: Oprawa może być narażona na działanie deszczu ( spadające krople pod kątem maksymalnie 60° od pionowej osi).

12- IPX4: Oprawa jest odporna na zachlapanie wodą: może być narażona na strugi wody, lejącej się pod każdym kątem (360°).

13- IPX5 : Ochrona przeciw bryzganiu wody.

14- IPX7 : Oprawa może być zamontowana w gruncie.

15- IPX8 : Klasa ochronności IP X8 zabezpiecza oprawę przy zanurzeniu do wskazanej głębokości.

16- IP5X : Oprawa jest pyłoszczelna.

17- IP6X : Oprawa jest pyłoszczelna.

18- Bezzwłocznie wymień pęknięte lub zbite szkło ochronne, używając wyłącznie oryginalnych części.

19- Klasa ochrony I: oprawa posiada przewód uziemiający. Ten przewód (żółto-zielony) musi być podłączony do zacisku, zaznaczonego symbolem ⊕.

20- Klasa ochrony II: oprawa ma podwójna izolację i nie musi być uziemiona.

21- Klasa ochrony III: oprawa jest przystosowana tylko do niskiego napięcia (np.12V).

22- Usuń izolację tak jak pokazano na schemacie.

23- Przewód uziemiający musi być dłuższy niż przewody czynne.

24- Używaj załączonych do oprawy odizolowujących koszulek i zakładaj je na odizolowane końcówki przewodów.

25- Użyj materiału izolacyjnego odpornego na podaną w ikonce temperaturę.

26- Oprawa jest przystosowana tylko do bezpośredniego podłączenia do zasilania głównego.

27- X-połączenie : w przypadku uszkodzenia przewodu, musi on być wymieniony na przewód tego samego typu.

Y- połączenie : w przypadku uszkodzenia przewodu może on być wymieniony tylko przez producenta.

Z- połączenie : przewód nie może być wymieniony.

28- MAX. ...W: używaj żarówek odpowiednich do tej oprawy i nie przekraczających podanej mocy.

29- Oprawa jest dostosowana tylko do lustrzanej żarówki.

30- Oprawa jest dostosowana tylko do energooszczędnej żarówki.

31- Oprawa nie jest przystosowana do energooszczędnych żarówek.

32- Mogą być używane tylko żarówki o średnicy 60 mm. Nie wolno używać żarówek o średnicy 45 mm.

33- Należy używać wyłącznie żarówki typu "glob" o podanej średnicy. Nie należy używać standardowej żarówki.

34- Do oprawy należy używać wyłącznie żarówek typu "świeczka".

35- Nigdy nie używaj żarówki typu "zimny reflektor – Cool-Beam".

36- Osprzęt jest odpowiedni tylko dla opraw z niskim napięciem. Bezpieczniejsze szkło nie jest konieczne.

37- Żarówek halogenowych w sztyfcie lub liniowych nie wolno dotykać gołymi rękoma.

38- Oprawa jest wyposażona w bezpiecznik. Jeśli oprawa nie działa po wymianie źródła światła, bezpiecznik również powinien zostać wymieniony. W przypadku kontaktu z wewnętrzną instalacją elektryczną, powinno to zostać wykonane przez wykwalifikowanego elektryka.

39- Oprawa może być eksploatowana z kombinacją ze ściemniaczem, jednak nie w sytuacji gdy jest stosowana żarówka PLCE. Skontaktuj się z wykwalifikowanym elektrykiem w celu odpowiedniego wyboru (szczególnie ważne w przypadku halogenu 12V).

40- Oprawa pracuje razem z transformatorem. Zamień zepsuty transformator wyłącznie na transformator o takich samych parametrach technicznych. Skonsultuj się z wykwalifikowanym elektrykiem lub najbliższym punktem sprzedaży.

41- Oprawa odpowiednia do montażu na nieobrobionej powierzchni.

42- Oprawa z możliwością ustawienia czasu świecenia i natężenia światła. Wartości minimalne i maksymalne są określone w ikonie w części A.

43- Oprawa może być umieszczona na maksymalnej wysokości 6 metrów

44- By osiągnąć optymalną skuteczność działania umieść oprawę na podanej w ikonie wysokości. Maksymalny i minimalny zasięg czujnika jest określony w ikonie w części A.

45- Przeciętny zakres aktywności czujnika określają dane podane w ikonce.

46- Oprawa powinna być zamontowana w pozycji poziomej. W celu dłuższej eksploatacji żarówka nie powinna być kątem większym niż 4° od poziomu.

47- Upewnij się, że nie przewierciłeś się przez żadne przewody elektryczne lub inne przeszkody w ścianie lub suficie w czasie montażu.

48- W przypadku gdy oprawa oświetleniowa montowana jest do skrzynki sufitowej wskazane jest aby zakryć tę puszkę i osłonić przewody elektryczne. (skrzynki te najczęściej są stosowane w Holandii)

49- Elektryczne przewody nie mogą być ściśnięte lub skręcone pomiędzy oprawą oświetleniową a powierzchnią, na której będzie ona zamontowana.

50- Oprawa umożliwia stosowanie źródeł światła dekoracyjnych ze zwierciadlaną kopułą bańki.

51- Ta oprawa zawiera element, który może być gorący.

52- Produkt nie dozwolony dla dzieci do 14 lat.

Ta oprawa – tak jak wszystkie z naszej gamy produktów – jest zaproJEktowana, wyprodukowana i przetestowana zgodnie z wymogami Europejskich Standardów Bezpieczeństwa (EN 60.598/ C € ). W przypadku wad konstrukcyjnych Producent udziela gwarancji na okres 2 lat na oświetlenie wewnętrzne, na oświetlenie zewnętrzne – 2 lata (jeżeli jest to zaznaczone na opakowaniu). Uszkodzenia baterii, klosza lub źródła światła nie podlegają gwarancji. Uszkodzenia wynikle z użytkowania oprawą oświetleniowych w ekstremalnych warunkach (na terenach nadbrzeźnych, w otoczeniu przemymslowym, w miejscach narażenia na często kontakt z pylem) ni są objęte gwarancją. Okres gwarancji rozpoczyna się od daty dokonania zakupu i tylko po przedstawieniu dowodu zakupu. Gwarancja nie jest ważna w przypadku montażu niezgodnie z instrukcją, samodzielnej naprawy lub modyfikacji. Producent nie ponosi żadnej odpowiedzialności za uszkodzenia, powstałe w wyniku złego użytkowania lub złego zastosowania oprawy. Oprawa oświetleniowa - dystrybutor: Philips Polska Sp. z o.o. - ul. Objazdowa 6b - 62-300 Września Konstrukcyjne i techniczne zmiany są zastrzeżone.
